ISO 4306-4:2020
(Main)Cranes — Vocabulary — Part 4: Jib cranes
Cranes — Vocabulary — Part 4: Jib cranes
The ISO 4306 series establishes a vocabulary of the most commonly used terms in the field of cranes. This document defines the terms related to jib type cranes. Mobile cranes, tower cranes, railway cranes, and offshore cranes are excluded. Annex A contains a diagram showing the different types of jib cranes.
Appareils de levage à charge suspendue — Vocabulaire — Partie 4: Grues à flèche
La série des ISO 4306 dans son ensemble établit un vocabulaire des termes les plus couramment utilisés dans le domaine des appareils de levage à charge suspendue. Le présent document définit les termes liés aux appareils de levage de type grues à flèche. Les grues à tour, les grues mobiles, les grues ferroviaires et les grues off-shore en sont exclues. L'Annexe A contient un diagramme relatif aux différents types de grues à flèche.
General Information
Standards Content (Sample)

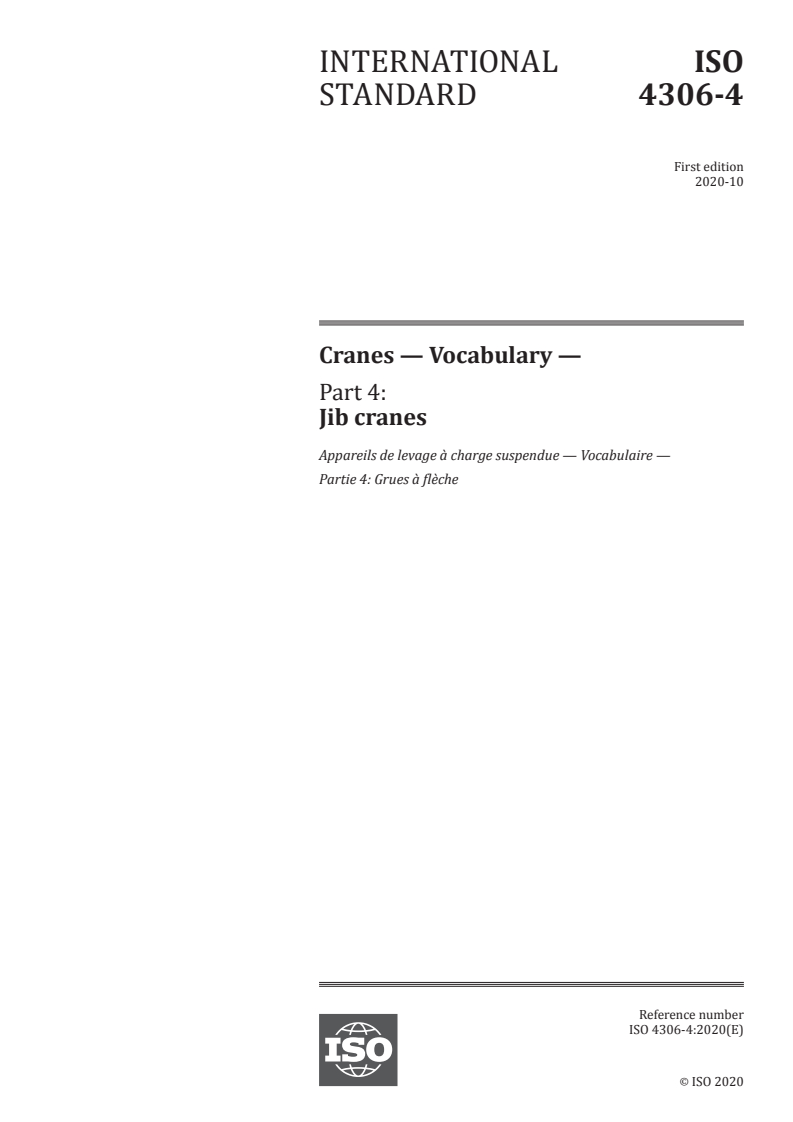

INTERNATIONAL ISO
STANDARD 4306-4
First edition
2020-10
Cranes — Vocabulary —
Part 4:
Jib cranes
Appareils de levage à charge suspendue — Vocabulaire —
Partie 4: Grues à flèche
Reference number
ISO 4306-4:2020(E)
©
ISO 2020
---------------------- Page: 1 ----------------------
ISO 4306-4:2020(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2020
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2020 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 4306-4:2020(E)

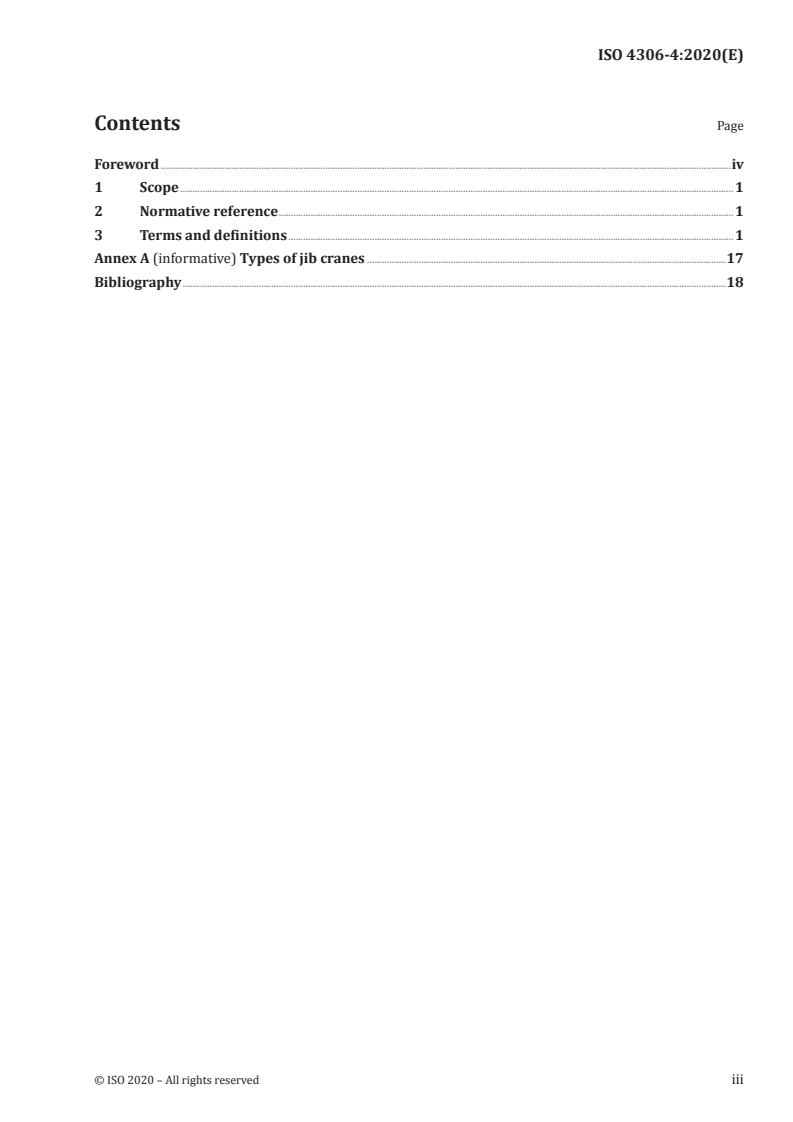

Contents Page
Foreword .iv
1 Scope . 1
2 Normative reference . 1
3 Terms and definitions . 1
Annex A (informative) Types of jib cranes .17
Bibliography .18
© ISO 2020 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 4306-4:2020(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 96, Cranes, Subcommittee SC 8, Jib cranes.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
A list of all parts in the ISO 4306 series can be found on the ISO website.
iv © ISO 2020 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 4306-4:2020(E)
Cranes — Vocabulary —
Part 4:
Jib cranes
1 Scope
The ISO 4306 series establishes a vocabulary of the most commonly used terms in the field of cranes.
This document defines the terms related to jib type cranes.
Mobile cranes, tower cranes, railway cranes, and offshore cranes are excluded.
Annex A contains a diagram showing the different types of jib cranes.
2 Normative reference
There are no normative references in this document.
3 Terms and definitions
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1
portal slewing crane
travelling slewing crane mounted on a portal allowing or not allowing railcars, vehicles and equipment
to pass under it
3.2
single-boom portal slewing crane
portal slewing crane (3.1) with a single boom pinned to the front of the rotating platform at its inner
end and suspending load-handling device at its outer end, and of which load-handling device can move
along nearly horizontal path by means of compensation methods during boom luffing
Note 1 to entry: See Figure 1.
3.3
double link boom portal slewing crane
portal slewing crane (3.1) with a boom system consisting of boom, fly jib and tension bar, and of which
the outer end of the fly jib can remain at a nearly constant height and the load-handling device moves
along nearly horizontal path during boom luffing
Note 1 to entry: See Figure 2.
3.4
portal slewing crane with slewing ring
portal slewing crane (3.1) with a slewing ring mounted between rotating platform and cylinder, and of
which the vertical load, horizontal load and moment are borne by the slewing ring
Note 1 to entry: See Figure 2.
© ISO 2020 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 4306-4:2020(E)
3.5
portal slewing crane with rotary column
portal slewing crane (3.1) with a rotary column connected to the rotating platform and supported on
the portal by roller wheels and bearings
Note 1 to entry: See Figure 1.
3.6
kangaroo portal slewing crane
portal slewing crane (3.1) with a grab and a hopper to handle bulk cargo
Note 1 to entry: See Figure 3.
3.7
container handling portal slewing crane
portal slewing crane (3.1) equipped with a spreader for handling containers
Note 1 to entry: See Figure 4.
3.8
portal slewing crane for multipurpose use
portal slewing crane (3.1) equipped with a spreader and changeable hook and/or grab, handling various
containers, general cargo and/or bulk cargo
Note 1 to entry: See Figure 5.
3.9
semi-portal slewing crane
travelling slewing crane with a portal mounted on a rail track directly at one end and by legs at the
other end, allowing railcars, vehicles and equipment to pass under it
Note 1 to entry: See Figure 6.
3.10
high mast crane
jib crane with a tower pillar which has the lower hinge point of the single boom on the tower pillar and
uses a hook or grab to handle articles, including rail-mounted high mast crane and rubber tyred high
mast crane
Note 1 to entry: See Figure 7
...

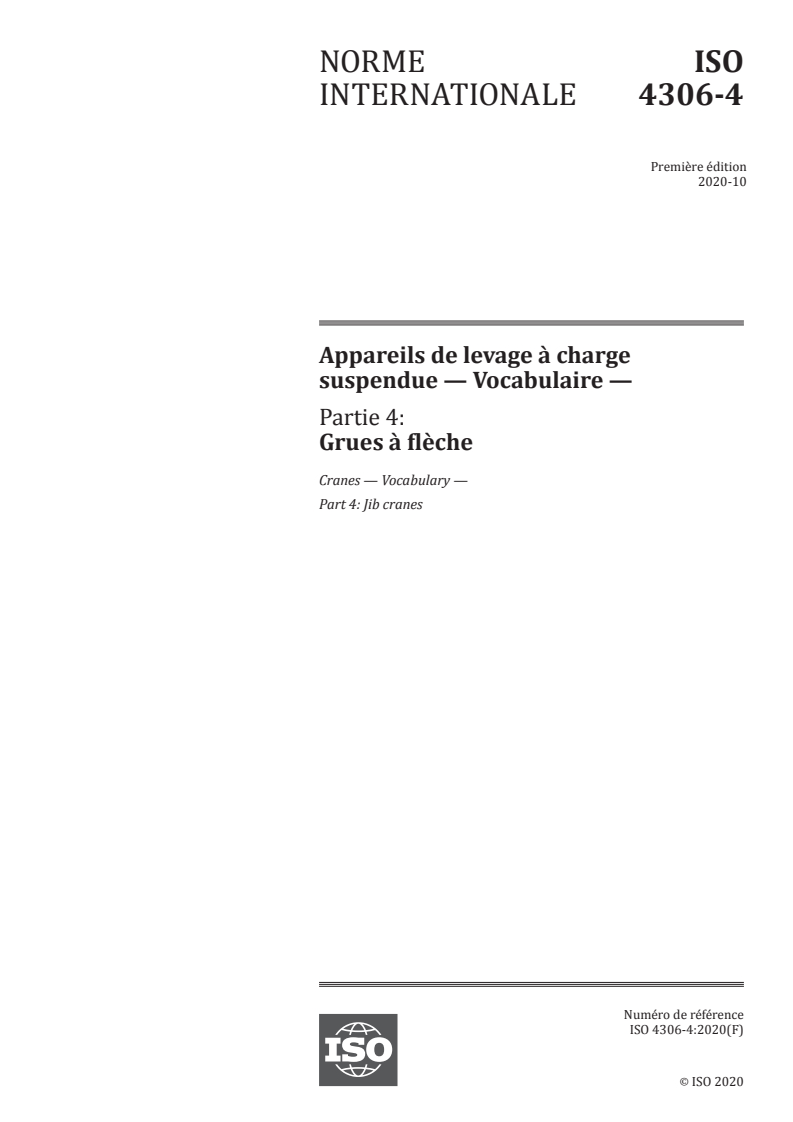

NORME ISO
INTERNATIONALE 4306-4
Première édition
2020-10
Appareils de levage à charge
suspendue — Vocabulaire —
Partie 4:
Grues à flèche
Cranes — Vocabulary —
Part 4: Jib cranes
Numéro de référence
ISO 4306-4:2020(F)
©
ISO 2020
---------------------- Page: 1 ----------------------
ISO 4306-4:2020(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2020 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 4306-4:2020(F)

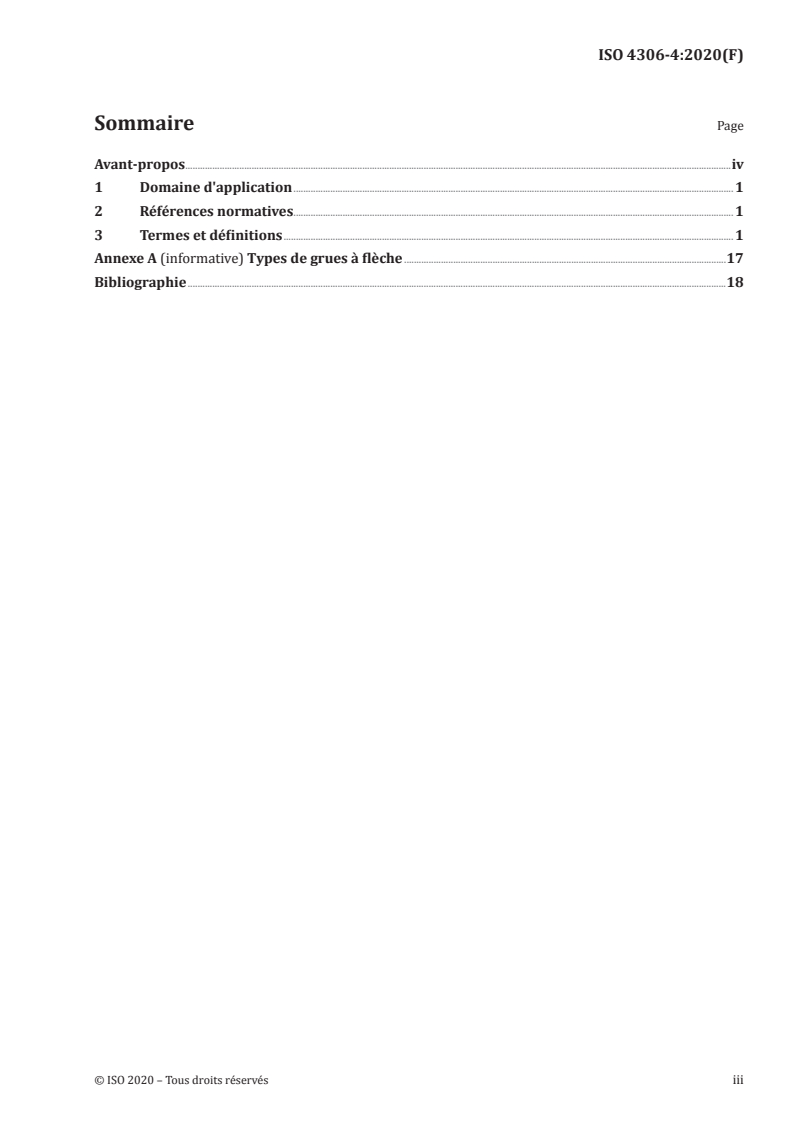

Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
Annexe A (informative) Types de grues à flèche .17
Bibliographie .18
© ISO 2020 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 4306-4:2020(F)

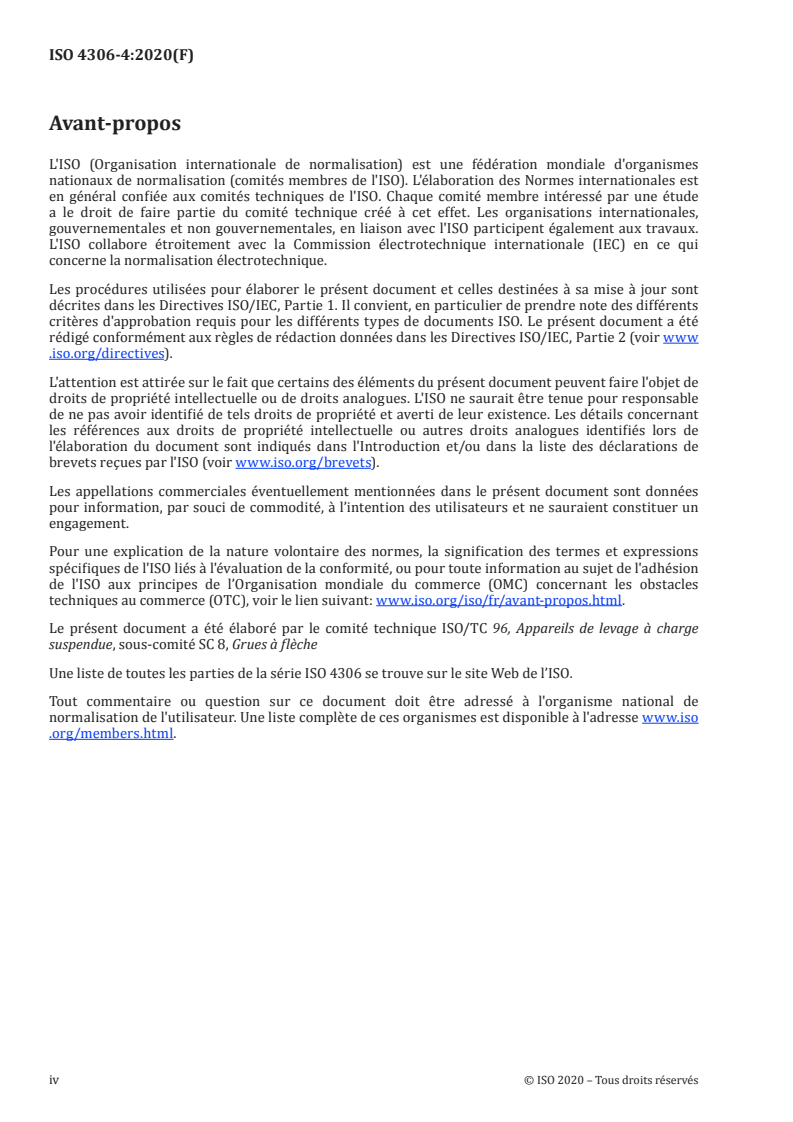

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/ iso/ fr/ avant -propos .html.
Le présent document a été élaboré par le comité technique ISO/TC 96, Appareils de levage à charge
suspendue, sous-comité SC 8, Grues à flèche
Une liste de toutes les parties de la série ISO 4306 se trouve sur le site Web de l’ISO.
Tout commentaire ou question sur ce document doit être adressé à l'organisme national de
normalisation de l'utilisateur. Une liste complète de ces organismes est disponible à l'adresse www .iso
.org/ members .html.
iv © ISO 2020 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 4306-4:2020(F)
Appareils de levage à charge suspendue — Vocabulaire —
Partie 4:
Grues à flèche
1 Domaine d'application
La série des ISO 4306 dans son ensemble établit un vocabulaire des termes les plus couramment utilisés
dans le domaine des appareils de levage à charge suspendue.
Le présent document définit les termes liés aux appareils de levage de type grues à flèche.
Les grues à tour, les grues mobiles, les grues ferroviaires et les grues off-shore en sont exclues.
L’Annexe A contient un diagramme relatif aux différents types de grues à flèche.
2 Références normatives
Le présent document ne contient aucune référence normative.
3 Termes et définitions
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes :
— ISO Online browsing platform : disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia : disponible à l’adresse http:// www .electropedia .org/
3.1
grue pivotante (orientable) sur portique
grue à flèche pivotante (orientable), mobile, montée sur un portique permettant ou pas le passage de
wagons, de véhicules ou d’équipement
3.2
grue pivotante sur portique à flèche unique
grue pivotante sur portique (3.1) équipée d’une seule flèche fixée à l'avant de la plate-forme tournante
à son extrémité intérieure et d’un accessoire de levage à son extrémité extérieure, et dont l’accessoire
de levage de la charge peut se déplacer sur une trajectoire quasi horizontale grâce à des méthodes
d’équilibrage pendant le relevage de la flèche
Note 1 à l'article: Voir Figure 1.
3.3
grue pivotante à fléchette sur portique
grue pivotante sur portique (3.1) équipée d’un système de flèche composé d’une flèche, d’une fléchette
et d’une barre tendue, et dont l'extrémité extérieure de la fléchette peut rester à une hauteur quasi-
constante et dont l’accessoire de levage de la charge se déplace sur une trajectoire quasi horizontale
pendant le relevage de la flèche
Note 1 à l'article: Voir Figure 2.
© ISO 2020 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 4306-4:2020(F)
3.4
grue pivotante sur portique avec couronne d'orientation
grue pivotante sur portique (3.1) équipée d’une couronne d’orientation montée entre la plate-forme
tournante et le vérin, et dont la charge verticale, la charge horizontale et le moment sont repris par la
couronne d'orientation
Note 1 à l'article: Voir Figure 2.
3.5
grue pivotante sur portique avec fût pivotant
grue pivotante sur portique (3.1) équipée d’un fût pivotant connecté à la plate-forme tournante et
maintenue sur le portique par des galets de roulement et des paliers
Note 1 à l'article: Voir Figure 1.
3.6
grue pivotante sur portique de type kangourou
grue pivotante sur portique (3.1) équipée d’une benne et d’une trémie pour la manutention de vrac
Note 1 à l'article: Voir Figure 3.
3.7
grue à conteneurs pivotante sur portique
grue pivotante sur portique (3.1) équipée d'un palonnier de conteneurs (spreader)
Note 1 à l'article: Voir Figure 4.
3.8
grue pivotante polyvalente sur portique
grue pivotante sur portique (3.1) équipée d'un palonnier de conteneurs (spreader) et d'un crochet et/ou
d'une benne interchangeable, pour la manutention de divers conteneurs, marchandises et/ou de vrac
Note 1 à l'article: Voir Figure 5.
3.9
grue pivotante sur semi-portique
grue pivotante mobile, équipée d’un portique monté directement sur la voie de roulement à une
extrémité et sur des palées à l’autre extrémité, permettant le passage de wagons, de véhicules ou
d’équipements
Note 1 à l'article: Voir Figure 6.
3.10
grue à haut-mât
grue à flèche avec un mât et dont le point d'articulation inférieur de la flèche unique est sur le mât,
utilisant un crochet ou une benne
...
