ISO 21904-4:2020

INTERNATIONAL ISO
STANDARD 21904-4
First edition
2020-02
Health and safety in welding and allied
processes — Equipment for capture
and separation of welding fume —
Part 4:
Determination of the minimum air
volume flow rate of capture devices
Hygiène et sécurité en soudage et techniques connexes —
Équipements de captage et de filtration des fumées —
Partie 4: Détermination du débit volumique minimal d'air des
dispositifs de captage
Reference number
©
ISO 2020
© ISO 2020
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2020 – All rights reserved

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Captor hoods, nozzles and slot nozzles . 1
4.1 Principle . 1
4.2 Apparatus . 2
4.3 Test method . 2
4.3.1 Test setup . 2
4.3.2 Determination of the position of the entry and the measurement plane . 2
4.3.3 Procedure . 3
4.4 Test report . 4
5 On-torch extraction devices . 5
5.1 Principle . 5
5.2 Apparatus . 6
5.3 Test method . 6
5.3.1 Test setup . 6
5.3.2 Procedure . 6
5.4 Test report . 7
Annex A (informative) Additional information for on-torch extraction. 8
Bibliography .10

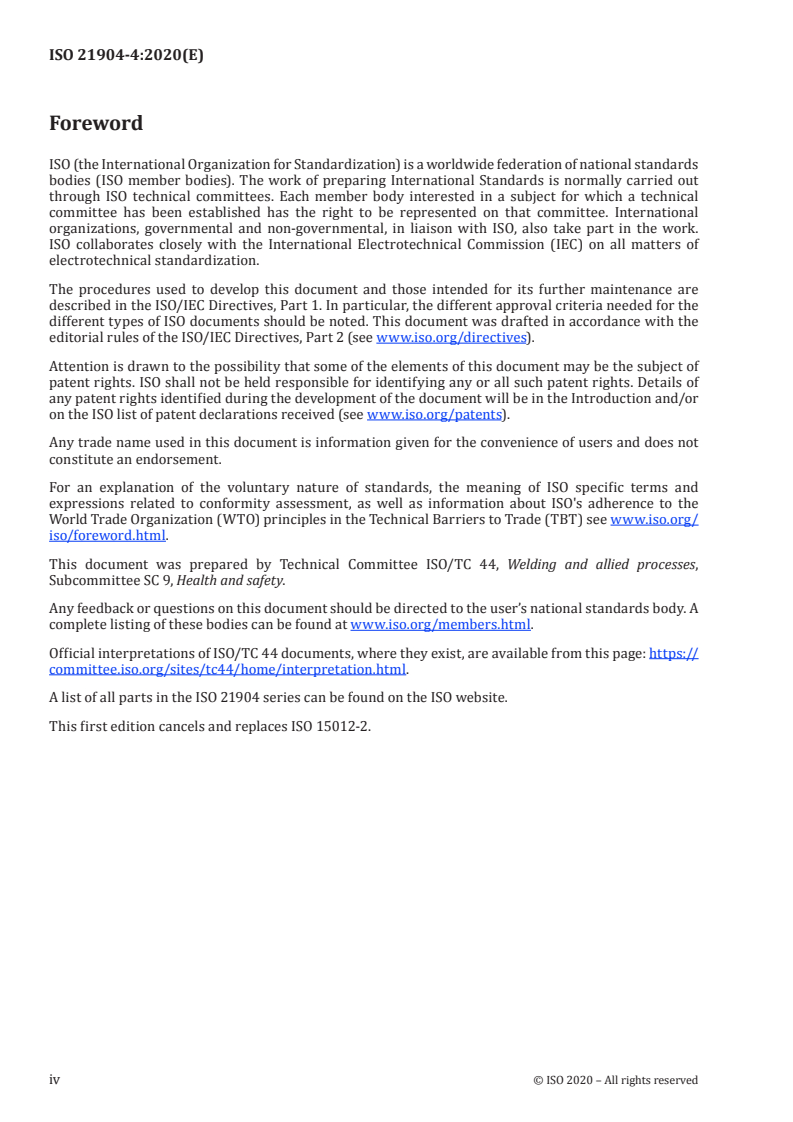

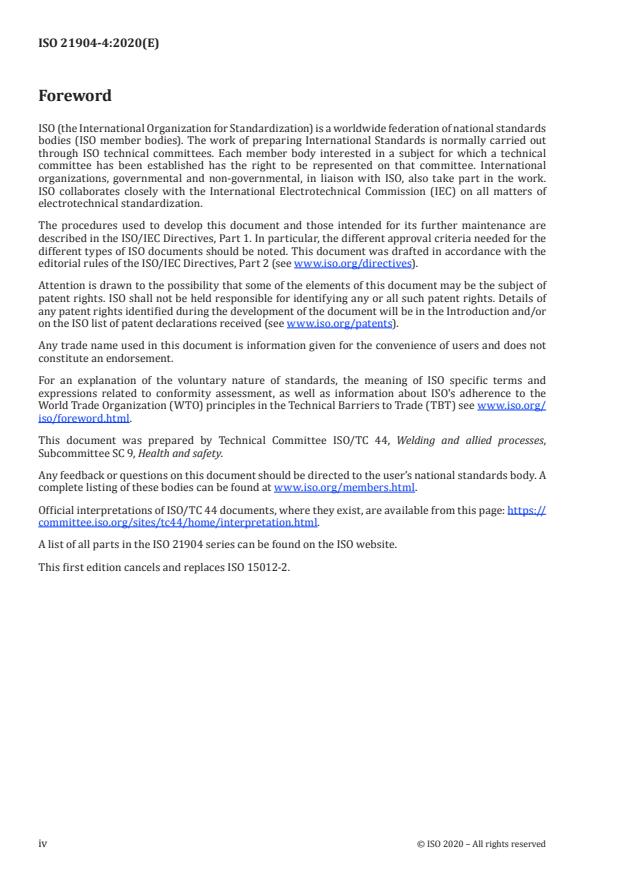

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 44, Welding and allied processes,
Subcommittee SC 9, Health and safety.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
Official interpretations of ISO/TC 44 documents, where they exist, are available from this page: https://
committee .iso .org/ sites/ tc44/ home/ interpretation .html.
A list of all parts in the ISO 21904 series can be found on the ISO website.
This first edition cancels and replaces ISO 15012-2.
iv © ISO 2020 – All rights reserved

Introduction
Welding and allied processes generate fume and gases, which, if inhaled, can be harmful to human
health. Control is often required to maintain exposure at acceptable levels and this can be achieved by
capturing the fume and gases using local exhaust ventilation.
For a particular capture device, the air velocity to capture welding fume can only be achieved by
applying a minimum air volume flow rate. Consequently, capture devices need to be used with exhaust
systems that provide, at least, the minimum air volume flow rate.
INTERNATIONAL STANDARD ISO 21904-4:2020(E)
Health and safety in welding and allied processes —
Equipment for capture and separation of welding fume —
Part 4:
Determination of the minimum air volume flow rate of
capture devices
1 Scope
This document specifies two methods for establishing the minimum air volume flow rate. One method is
dedicated for use with captor hoods, nozzles and slot nozzles with a ratio of slot length to hose diameter
of 8:1 or less. The other method is dedicated for use with on-gun extraction devices.
These methods are not applicable to down draught tables.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 12100:2010, Safety of machinery — General principles for design — Risk assessment and risk reduction
ISO 21904-1:2020, Health and safety in welding and allied processes — Equipment for capture and
separation of welding fume — Part 1: General requirements
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 12100 and ISO 21904-1 apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
4 Captor hoods, nozzles and slot nozzles
4.1 Principle
Tests are performed to determine the minimum air volume flow rate to provide a suction field of given
dimensions and air velocity at a measured distance perpendicular to the entry plane of the hood. The
required velocity in the suction field as specified in ISO 21904-1:2020, 5.2, and the required dimensions
are at least 1,5 D long and at least 1 D wide at a distance of 1,5 D, where D is the internal diameter of
the extraction duct. It can be achieved by the measurement described in 4.3 or by numerical simulation
(Computational Fluid Dynamics, CFD).
4.2 Apparatus
4.2.1 Anemometer, non-directional, suitable for measuring air velocities in the range 0,2 m/s to
0,5 m/s with a maximum uncertainty of ±0,06 m/s and having a calibration that is traceable to national
standards if available.
4.2.2 Measure, suitable for measuring distances with an uncertainty of ±1 mm.
4.2.3 Equipment for measuring flow rates in ducts, pressure differential devices such as a venturi
nozzle or an orifice plate with an uncertainty of ±5 % are suitable. This is the most appropriate equipment
for measuring flow rates in ducts.
4.2.4 Equipment for generating an adjustable volume flow rate, e.g. a fan with a frequency
converter or an in-line valve.
4.3 Test method
4.3.1 Test setup
Position the hood or nozzle so that it is free standing and sited away from any obstructions. Ensure that
any disturbing air draughts in the immediate test area average less than 0,1 m/s in a 5-minute test period.
The anemometer shall be moveable in the measurement plane.
4.3.2 Determination of the position of the entry and the measurement plane
Determine the position of the entry plane according to Figure 1.
2 © ISO 2020 – All rights reserved

Key
1 duct
2 hood
3 measurement plane
4 entry plane
D internal diameter of the extraction duct
Figure 1 — Test setup
The measurement plane shall be parallel to and 1,5 D distant from the entry plane.
4.3.3 Procedure
Set up the capture device under the test conditions specified in 4.1 and set and record an air volume
flow rate. Ensure that the air volume flow rate remains constant throughout the test period.
Place the anemometer on the x-axis in the measurement plane and move it until the required velocity
specified in ISO 21904-1 furthest along the x-axis is obtained. If the required velocity cannot be
measured, repeat the process using a higher air volume flow rate. If the required velocity can be
measured, record the position and then move the anemometer as shown in Figure 2 to establish a
similar position on the opposite side of the x-axis and record it. Calculate the distance between the two
positions recorded.
Repeat the procedure for the y-axis.
Each air velocity measurement shall be the average over a minimum period of 5 min. The logging
interval shall be a maximum of 5 s.
Key
L distance between the measurement points on the x-axis, in cm
x
L distance between the measurement points on the y-axis, in cm
y
assumed shape of the area where v ≥ v (the required velocity specified in ISO 21904-1)
t
v air velocity
Figure 2 — Measurement plane
The distance between the measurement points on either the x- or the y-axis shall be at least 1,5 D. At
the same time, the distance between the measurement points on the other axis shall be at least 1 D. If
these requirements are not met, increase the air volume flow rate and repeat the procedure.
Conversely, if the distance between the measurement points is substantially more than the required
distance, reduce the air volume flow rate and repeat the procedure.
4.4 Test report
The test report shall include at least the following information:
a) a reference to this document, (i.e. ISO 21904-4);
b) a description of the capture device tested, including details of:
— the manufacturer;
— the model number and, if appropriate, the serial number;
— the design, s
...

NORME ISO
INTERNATIONALE 21904-4
Première édition
2020-02
Hygiène et sécurité en soudage et
techniques connexes — Équipements
de captage et de filtration des
fumées —
Partie 4:
Détermination du débit volumique
minimal d'air des dispositifs de captage
Health and safety in welding and allied processes — Equipment for
capture and separation of welding fume —
Part 4: Determination of the minimum air volume flow rate of
capture devices
Numéro de référence
©
ISO 2020
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2020 – Tous droits réservés

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Bouches de captage, buses et fentes aspirantes . 1
4.1 Principe . 1
4.2 Appareillage. 2
4.3 Méthode d'essai . 2
4.3.1 Montage de l'essai . 2
4.3.2 Détermination de la position du plan d'entrée et du plan de mesure . 2
4.3.3 Mode opératoire . 3
4.4 Rapport d'essai . 4
5 Torches aspirantes de soudage . 5
5.1 Principe . 5
5.2 Appareillage. 6
5.3 Méthode d'essai . 7
5.3.1 Montage de l'essai . 7
5.3.2 Mode opératoire . 7
5.4 Rapport d'essai . 8
Annexe A (informative) Informations complémentaires sur l'extraction par torche .9
Bibliographie .11

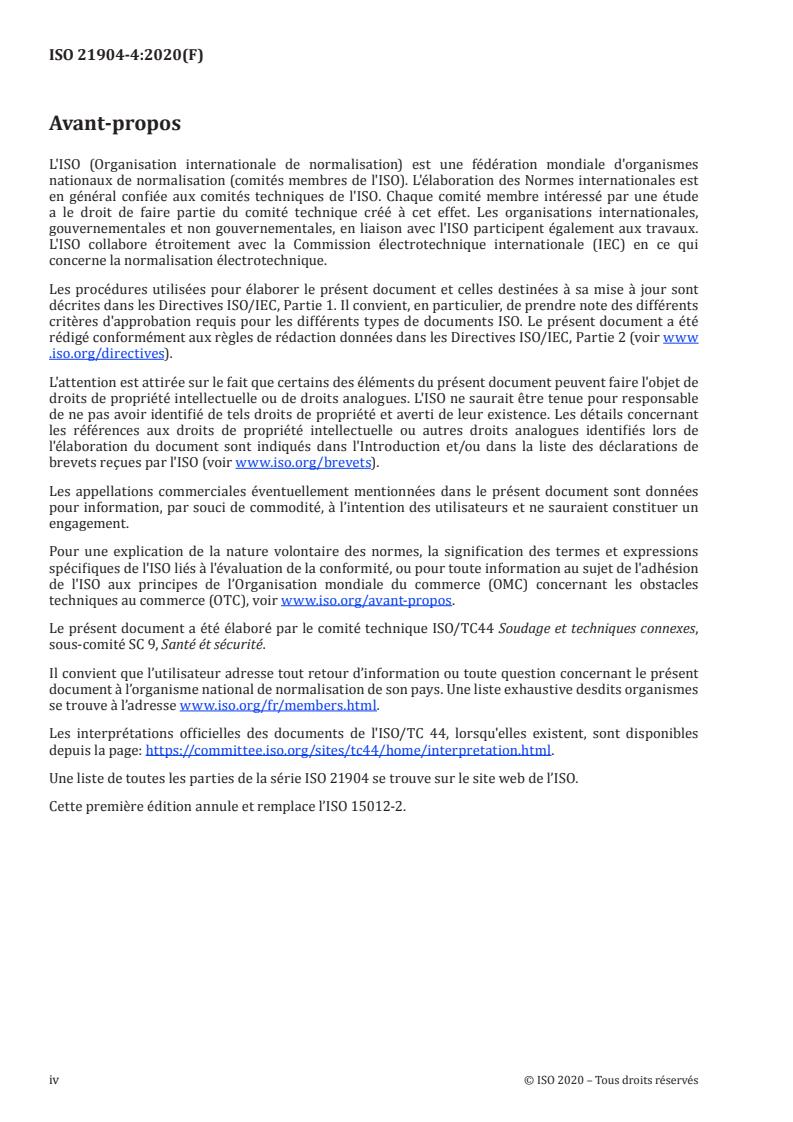

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC44 Soudage et techniques connexes,
sous-comité SC 9, Santé ét sécurité.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
Les interprétations officielles des documents de l'ISO/TC 44, lorsqu'elles existent, sont disponibles
depuis la page: https:// committee .iso .org/ sites/ tc44/ home/ interpretation .html.
Une liste de toutes les parties de la série ISO 21904 se trouve sur le site web de l’ISO.
Cette première édition annule et remplace l’ISO 15012-2.
iv © ISO 2020 – Tous droits réservés

Introduction
Le soudage et les techniques connexes génèrent des fumées et des gaz qui, en cas d'inhalation, peuvent
être dangereux pour la santé. Il est souvent nécessaire de maîtriser ces émanations afin de maintenir
l'exposition des personnes à des niveaux acceptables et cela peut être obtenu en captant ces fumées et
ces gaz en utilisant une ventilation par extraction localisée.
Pour un dispositif de captage particulier, la vitesse de l'air nécessaire pour capter les fumées de soudage
ne peut être obtenue qu’en appliquant un débit volumique d’air minimal. En conséquence, les dispositifs
de captage doivent être utilisés avec les systèmes d'extraction permettant d'assurer au moins ce débit
volumique d'air minimal.
NORME INTERNATIONALE ISO 21904-4:2020(F)
Hygiène et sécurité en soudage et techniques connexes —
Équipements de captage et de filtration des fumées —
Partie 4:
Détermination du débit volumique minimal d'air des
dispositifs de captage
1 Domaine d'application
Le présent document spécifie deux méthodes qui permettent de déterminer le débit volumique d'air
minimal. Une méthode est applicable pour l'utilisation avec des dispositifs de captage, des buses et des
fentes aspirantes ayant un rapport longueur de fente sur diamètre du tuyau inférieur ou égal à 8:1.
L'autre méthode est applicable pour l'utilisation avec des torches aspirantes de soudage.
Ces méthodes ne s'applique aux tables aspirantes.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 12100:2010, Sécurité des machines — Principes généraux de conception — Appréciation du risque et
réduction du risque
ISO 21904-1:2020, Hygiène et sécurité en soudage et techniques connexes — Equipements de captage et de
filtration des fumées — Partie 4: Détermination du débit volumique minimal d’air des dispositifs de captage
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions de l’ISO 12100 et l’ISO 21904-1 ainsi que
les suivants, s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
4 Bouches de captage, buses et fentes aspirantes
4.1 Principe
Les essais sont réalisés pour déterminer le débit volumique d'air minimal pour un champ d’aspiration
de dimensions et de vitesse d’air données, à une distance mesurée perpendiculairement au plan d’entrée
de la bouche. La vitesse requise dans le champ d'aspiration telle que spécifiée dans l’ISO 21904-1:2020,
5.2, et les dimensions requises sont au moins 1,5 D de longueur et au moins 1 D de largeur à une distance
de 1,5 D, où D est le diamètre intérieur du conduit d'extraction. Cela peut être obtenu par le mesurage
décrit au 4.3 ou par simulation numérique (calculs de dynamique des fluides, CFD).
4.2 Appareillage
4.2.1 Anémomètre, non directionnel, capable de mesurer des vitesses d'air entre 0,2 m/s et 0,5 m/s
avec une incertitude maximale de ± 0,06 m/s et dont l'étalonnage est raccordé à des étalons nationaux, le
cas échéant
4.2.2 Instrument de mesure, capable de mesurer des distances avec une incertitude de ±1 mm.
4.2.3 Appareil de mesurage du débit dans les conduits; les dispositifs à pression différentielle, tels
qu’un Venturi-tuyère ou un diaphragme avec une incertitude de ±5 % sont utilisables. C’est l’appareil le
plus approprié pour mesurer du débit dans les conduits
4.2.4 Équipement permettant de générer un débit volumique réglable, par exemple un ventilateur
avec un convertisseur de fréquence ou un registre.
4.3 Méthode d'essai
4.3.1 Montage de l'essai
Positionner la bouche ou la buse de façon qu’elle soit isolée et éloignée de tout obstacle. S'assurer que les
courants d'air perturbateurs dans la zone d'essai immédiate sont en moyenne inférieurs à 0,1 m/s sur
une période d'essai de 5 min.
L'anémomètre doit être mobile dans le plan de mesure.
4.3.2 Détermination de la position du plan d'entrée et du plan de mesure
Déterminer la position du plan d'entrée conformément à la Figure 1.
2 © ISO 2020 – Tous droits réservés

Légende
1 conduit
2 bouche
3 plan de mesure
4 plan d'entrée
D diamètre intérieur du conduit d'extraction
Figure 1 — Montage d’essai
Le plan de mesure doit être parallèle au plan d'entrée et à 1,5 D de distance de celui-ci.
4.3.3 Mode opératoire
Mettre en place le dispositif de capture dans les conditions d'essai spécifiées en 4.1 et régler et
enregistrer un débit volumique d’air. S'assurer que le débit volumique d'air reste constant pendant
toute la durée de l’essai.
Placer l'anémomètre sur l'axe des x dans le plan de mesure et le déplacer jusqu'à obtenir la vitesse
requise spécifiée dans l’ISO 21904-1 au point le plus éloigné le long de l'axe des x. Si la vitesse requise
ne peut pas être mesurée, répéter l'opération en utilisant un débit volumique d'air plus élevé. Si la
vitesse requise peut être mesurée, enregistrer la position, puis déplacer l'anémomètre comme indiqué
à la Figure 2 pour établir une position similaire sur le côté opposé de l'axe des x et enregistrer cette
position. Calculer la distance entre les deux positions enregistrées.
Répéter le mode opératoire pour l'axe des y.
Chaque mesure de la vitesse de l'air doit être la moyenne sur une période minimale
...

NORME ISO
INTERNATIONALE 21904-4
Première édition
2020-02
Hygiène et sécurité en soudage et
techniques connexes — Équipements
de captage et de filtration des
fumées —
Partie 4:
Détermination du débit volumique
minimal d'air des dispositifs de captage
Health and safety in welding and allied processes — Equipment for
capture and separation of welding fume —
Part 4: Determination of the minimum air volume flow rate of
capture devices
Numéro de référence
©
ISO 2020
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2020 – Tous droits réservés

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Bouches de captage, buses et fentes aspirantes . 1
4.1 Principe . 1
4.2 Appareillage. 2
4.3 Méthode d'essai . 2
4.3.1 Montage de l'essai . 2
4.3.2 Détermination de la position du plan d'entrée et du plan de mesure . 2
4.3.3 Mode opératoire . 3
4.4 Rapport d'essai . 4
5 Torches aspirantes de soudage . 5
5.1 Principe . 5
5.2 Appareillage. 6
5.3 Méthode d'essai . 7
5.3.1 Montage de l'essai . 7
5.3.2 Mode opératoire . 7
5.4 Rapport d'essai . 8
Annexe A (informative) Informations complémentaires sur l'extraction par torche .9
Bibliographie .11
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC44 Soudage et techniques connexes,
sous-comité SC 9, Santé ét sécurité.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
Les interprétations officielles des documents de l'ISO/TC 44, lorsqu'elles existent, sont disponibles
depuis la page: https:// committee .iso .org/ sites/ tc44/ home/ interpretation .html.
Une liste de toutes les parties de la série ISO 21904 se trouve sur le site web de l’ISO.
Cette première édition annule et remplace l’ISO 15012-2.
iv © ISO 2020 – Tous droits réservés

Introduction
Le soudage et les techniques connexes génèrent des fumées et des gaz qui, en cas d'inhalation, peuvent
être dangereux pour la santé. Il est souvent nécessaire de maîtriser ces émanations afin de maintenir
l'exposition des personnes à des niveaux acceptables et cela peut être obtenu en captant ces fumées et
ces gaz en utilisant une ventilation par extraction localisée.
Pour un dispositif de captage particulier, la vitesse de l'air nécessaire pour capter les fumées de soudage
ne peut être obtenue qu’en appliquant un débit volumique d’air minimal. En conséquence, les dispositifs
de captage doivent être utilisés avec les systèmes d'extraction permettant d'assurer au moins ce débit
volumique d'air minimal.
NORME INTERNATIONALE ISO 21904-4:2020(F)
Hygiène et sécurité en soudage et techniques connexes —
Équipements de captage et de filtration des fumées —
Partie 4:
Détermination du débit volumique minimal d'air des
dispositifs de captage
1 Domaine d'application
Le présent document spécifie deux méthodes qui permettent de déterminer le débit volumique d'air
minimal. Une méthode est applicable pour l'utilisation avec des dispositifs de captage, des buses et des
fentes aspirantes ayant un rapport longueur de fente sur diamètre du tuyau inférieur ou égal à 8:1.
L'autre méthode est applicable pour l'utilisation avec des torches aspirantes de soudage.
Ces méthodes ne s'applique aux tables aspirantes.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 12100:2010, Sécurité des machines — Principes généraux de conception — Appréciation du risque et
réduction du risque
ISO 21904-1:2020, Hygiène et sécurité en soudage et techniques connexes — Equipements de captage et de
filtration des fumées — Partie 4: Détermination du débit volumique minimal d’air des dispositifs de captage
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions de l’ISO 12100 et l’ISO 21904-1 ainsi que
les suivants, s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
4 Bouches de captage, buses et fentes aspirantes
4.1 Principe
Les essais sont réalisés pour déterminer le débit volumique d'air minimal pour un champ d’aspiration
de dimensions et de vitesse d’air données, à une distance mesurée perpendiculairement au plan d’entrée
de la bouche. La vitesse requise dans le champ d'aspiration telle que spécifiée dans l’ISO 21904-1:2020,
5.2, et les dimensions requises sont au moins 1,5 D de longueur et au moins 1 D de largeur à une distance
de 1,5 D, où D est le diamètre intérieur du conduit d'extraction. Cela peut être obtenu par le mesurage
décrit au 4.3 ou par simulation numérique (calculs de dynamique des fluides, CFD).
4.2 Appareillage
4.2.1 Anémomètre, non directionnel, capable de mesurer des vitesses d'air entre 0,2 m/s et 0,5 m/s
avec une incertitude maximale de ± 0,06 m/s et dont l'étalonnage est raccordé à des étalons nationaux, le
cas échéant
4.2.2 Instrument de mesure, capable de mesurer des distances avec une incertitude de ±1 mm.
4.2.3 Appareil de mesurage du débit dans les conduits; les dispositifs à pression différentielle, tels
qu’un Venturi-tuyère ou un diaphragme avec une incertitude de ±5 % sont utilisables. C’est l’appareil le
plus approprié pour mesurer du débit dans les conduits
4.2.4 Équipement permettant de générer un débit volumique réglable, par exemple un ventilateur
avec un convertisseur de fréquence ou un registre.
4.3 Méthode d'essai
4.3.1 Montage de l'essai
Positionner la bouche ou la buse de façon qu’elle soit isolée et éloignée de tout obstacle. S'assurer que les
courants d'air perturbateurs dans la zone d'essai immédiate sont en moyenne inférieurs à 0,1 m/s sur
une période d'essai de 5 min.
L'anémomètre doit être mobile dans le plan de mesure.
4.3.2 Détermination de la position du plan d'entrée et du plan de mesure
Déterminer la position du plan d'entrée conformément à la Figure 1.
2 © ISO 2020 – Tous droits réservés

Légende
1 conduit
2 bouche
3 plan de mesure
4 plan d'entrée
D diamètre intérieur du conduit d'extraction
Figure 1 — Montage d’essai
Le plan de mesure doit être parallèle au plan d'entrée et à 1,5 D de distance de celui-ci.
4.3.3 Mode opératoire
Mettre en place le dispositif de capture dans les conditions d'essai spécifiées en 4.1 et régler et
enregistrer un débit volumique d’air. S'assurer que le débit volumique d'air reste constant pendant
toute la durée de l’essai.
Placer l'anémomètre sur l'axe des x dans le plan de mesure et le déplacer jusqu'à obtenir la vitesse
requise spécifiée dans l’ISO 21904-1 au point le plus éloigné le long de l'axe des x. Si la vitesse requise
ne peut pas être mesurée, répéter l'opération en utilisant un débit volumique d'air plus élevé. Si la
vitesse requise peut être mesurée, enregistrer la position, puis déplacer l'anémomètre comme indiqué
à la Figure 2 pour établir une position similaire sur le côté opposé de l'axe des x et enregistrer cette
position. Calculer la distance entre les deux positions enregistrées.
Répéter le mode opératoire pour l'axe des y.
Chaque mesure de la vitesse de l'air doit être la moyenne sur une période minimale
...
