ISO 4869-1:2018
(Main)Acoustics — Hearing protectors — Part 1: Subjective method for the measurement of sound attenuation
Acoustics — Hearing protectors — Part 1: Subjective method for the measurement of sound attenuation
This document specifies a subjective method for measuring sound attenuation of hearing protectors at the threshold of hearing. The method is a laboratory method designed to yield reproducible values under controlled measurement conditions. The values reflect the attenuating characteristics of the hearing protector only to the extent that users wear the device in the same manner as did the test subjects. For a more representative indication of field performance the methods of ISO/TS 4869‑5 can be used. This test method yields data which are collected at low sound pressure levels (close to the threshold of hearing) but which are also representative of the attenuation values of hearing protectors at higher sound pressure levels. An exception occurs in the case of amplitude-sensitive hearing protectors for sound pressure levels above the point at which their level-dependent characteristics become effective. At those sound pressure levels the method specified in this document is inapplicable, as it will usually underestimate sound attenuation for these devices. NOTE Due to masking from physiological noise in the occluded ear tests, sound attenuations below 500 Hz can be overestimated by a few decibels.
Acoustique — Protecteurs individuels contre le bruit — Partie 1: Méthode subjective de mesurage de l'affaiblissement acoustique
Le présent document spécifie une méthode subjective de mesurage de l'affaiblissement acoustique apporté par des protecteurs individuels contre le bruit au seuil d'audition. Il s'agit d'une méthode de laboratoire conçue pour obtenir des valeurs reproductibles dans des conditions de mesurage contrôlées. Ces valeurs ne reflètent les caractéristiques d'affaiblissement du protecteur individuel contre le bruit que dans la mesure où les utilisateurs le portent de la même façon que les sujets lors des essais. Pour une indication plus représentative de la performance in situ, les méthodes de l'ISO/TS 4869‑5 peuvent être utilisées. Avec la méthode d'essai décrite, les données sont obtenues à des niveaux de pression acoustique bas (proches du seuil d'audition), mais sont également représentatives des valeurs de l'affaiblissement apporté par les protecteurs individuels contre le bruit à des niveaux de pression acoustique plus élevés, sauf, dans le cas des protecteurs individuels contre le bruit à atténuation dépendante du niveau, lorsque les niveaux de pression acoustique sont supérieurs au seuil au-delà duquel la dépendance du niveau devient effective. À ces niveaux de pression acoustique, la méthode spécifiée par le présent document devient inapplicable car elle conduit habituellement à une sous-estimation de l'affaiblissement apporté par ces dispositifs. NOTE En raison de l'effet de masque dû au bruit physiologique lors des essais oreilles occluses, les affaiblissements acoustique au-dessous de 500 Hz peuvent être surestimés de quelques décibels.
General Information
Relations
Standards Content (Sample)

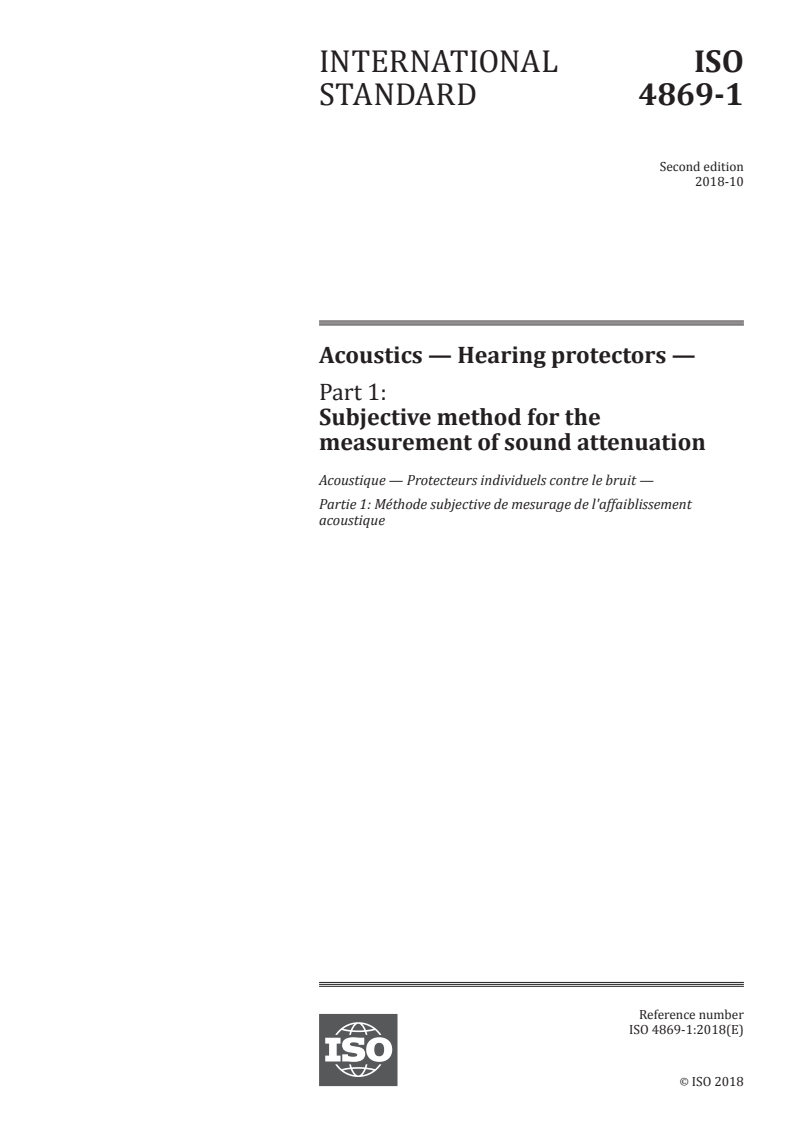

INTERNATIONAL ISO
STANDARD 4869-1
Second edition
2018-10
Acoustics — Hearing protectors —
Part 1:
Subjective method for the
measurement of sound attenuation
Acoustique — Protecteurs individuels contre le bruit —
Partie 1: Méthode subjective de mesurage de l'affaiblissement
acoustique
Reference number
©
ISO 2018
© ISO 2018
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2018 – All rights reserved

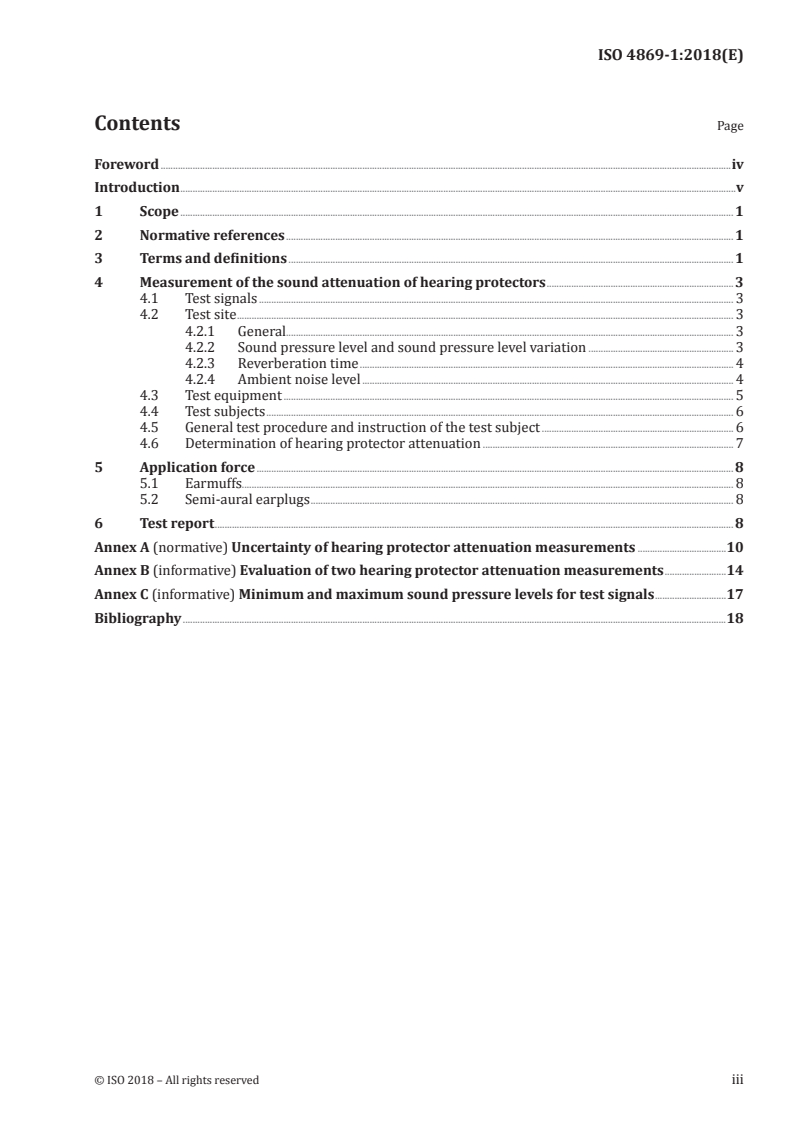

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Measurement of the sound attenuation of hearing protectors . 3
4.1 Test signals . 3
4.2 Test site . 3
4.2.1 General. 3
4.2.2 Sound pressure level and sound pressure level variation . 3
4.2.3 Reverberation time . 4
4.2.4 Ambient noise level . 4
4.3 Test equipment . 5
4.4 Test subjects . 6
4.5 General test procedure and instruction of the test subject . 6
4.6 Determination of hearing protector attenuation . 7
5 Application force . 8
5.1 Earmuffs. 8
5.2 Semi-aural earplugs . 8
6 Test report . 8
Annex A (normative) Uncertainty of hearing protector attenuation measurements .10
Annex B (informative) Evaluation of two hearing protector attenuation measurements .14
Annex C (informative) Minimum and maximum sound pressure levels for test signals .17
Bibliography .18

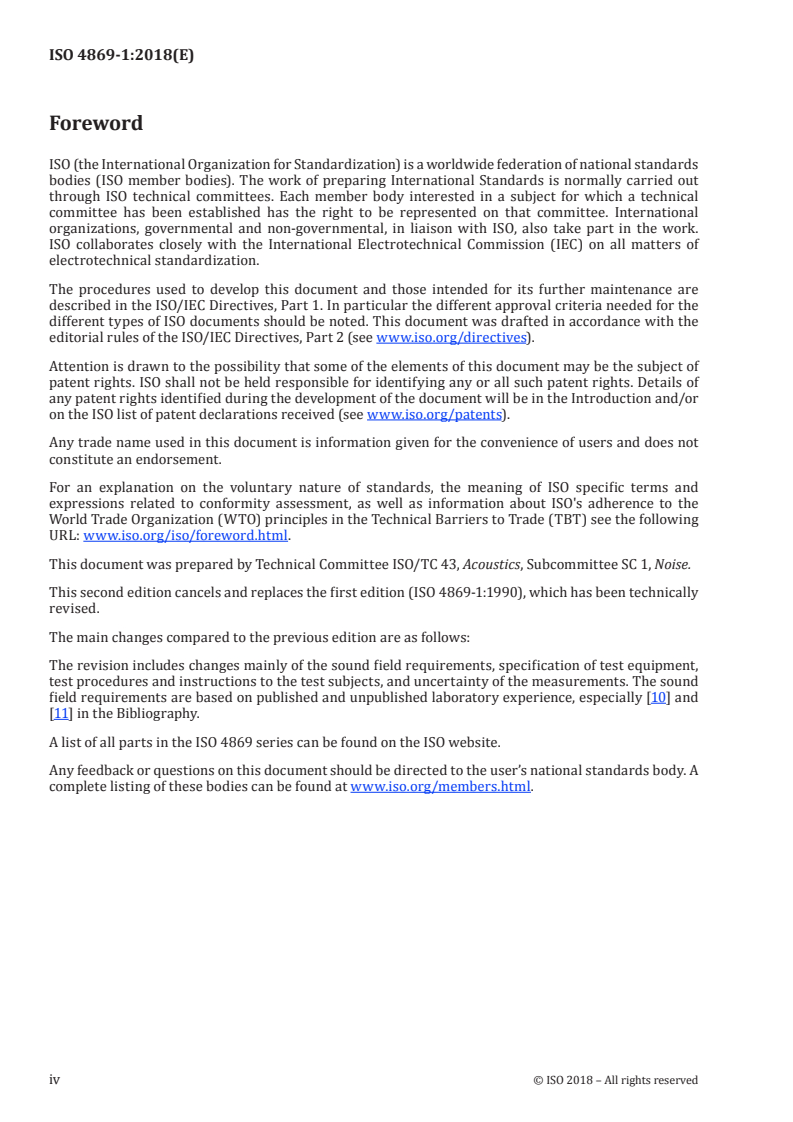

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following
URL: www .iso .org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 43, Acoustics, Subcommittee SC 1, Noise.
This second edition cancels and replaces the first edition (ISO 4869-1:1990), which has been technically
revised.
The main changes compared to the previous edition are as follows:
The revision includes changes mainly of the sound field requirements, specification of test equipment,
test procedures and instructions to the test subjects, and uncertainty of the measurements. The sound
field requirements are based on published and unpublished laboratory experience, especially [10] and
[11] in the Bibliography.
A list of all parts in the ISO 4869 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2018 – All rights reserved
Introduction
Hearing protectors are commonly used to reduce the noise to which the ear is exposed. Hearing
protectors are manufactured as earplugs, earmuffs or helmets. A standardized method of sound
attenuation measurement allows comparison of performance data obtained in different locations under
similar conditions.
INTERNATIONAL STANDARD ISO 4869-1:2018(E)
Acoustics — Hearing protectors —
Part 1:
Subjective method for the measurement of sound
attenuation
1 Scope
This document specifies a subjective method for measuring sound attenuation of hearing protectors
at the threshold of hearing. The method is a laboratory method designed to yield reproducible values
under controlled measurement conditions. The values reflect the attenuating characteristics of the
hearing protector only to the extent that users wear the device in the same manner as did the test
subjects.
For a more representative indication of field performance the methods of ISO/TS 4869-5 can be used.
This test method yields data which are collected at low sound pressure levels (close to the threshold
of hearing) but which are also representative of the attenuation values of hearing protectors at higher
sound pressure levels. An exception occurs in the case of amplitude-sensitive hearing protectors for
sound pressure levels above the point at which their level-dependent characteristics become effective.
At those sound pressure levels the method specified in this document is inapplicable, as it will usually
underestimate sound attenuation for these devices.
NOTE Due to masking from physiological noise in the occluded ear tests, sound attenuations below 500 Hz
can be overestimated by a few decibels.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 8253-2, Acoustics — Audiometric test methods — Part 2: Sound field audiometry with pure-tone and
narrow-band test signals
IEC 60263, Scales and sizes for plotting frequency characteristics and polar diagrams
IEC 61260-1, Electroacoustics — Octave-band and fractional-octave-band filters — Part 1: Specifications
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
3.1
hearing protector
device worn by a person to prevent harmful effects from noise and other loud acoustic stimuli
Note 1 to entry: Hearing protectors can include electronic devices for communication, or devices designed to
play an active role in the reduction of the noise level between the hearing protector and the eardrum.
3.2
earmuff
hearing protector consisting of an ear-cup to be pressed against each pinna (supra-aural) or of an ear-
cup to be pressed against the head, around the pinna (circumaural)
Note 1 to entry: The ear-cups can be pressed against the head with a special headband or neck band or by means
of a device attached to a safety helmet or other equipment.
3.3
earplug
hearing protector worn within the external earcanal (aural) or in the concha against the entrance to
the external earcanal (semi-aural)
3.4
helmet
device which covers a substantial part of the head
3.5
hearing level (of a pure tone)
difference between the sound pressure level of this pure tone produced by the earphone in a specified
ear simulator or acoustic coupler and the appropriate reference equivalent threshold sound pressure
level at a specified frequency, for a specified type of earphone and for a specified manner of application
Note 1 to entry: Values of reference equivalent threshold sound pressure levels are specified in ISO 389-1.
3.6
hearing threshold level (of a given ear)
threshold of hearing expressed as hearing level at a specified frequency and for a specified type of
earphone
Note 1 to entry: For appropriate test conditions, see, for example, ISO 8253-1.
3.7
threshold of hearing
lowest sound pressure level at which, under specified conditions, a person gives a predetermined
percentage of correct detection responses on repeated trials
Note 1 to entry: For the purpose of ISO 4869-1, the threshold of hearing is measured with and without the hearing
protector. For appropriate test conditions, see ISO 8253-2.
3.8
sound attenuation
difference between the threshold of hearing with and without the hearing protector in place for a test
subject for a given test signal
Note 1 to entry: The sound attenuation is given in decibels.
3.9
pink noise
random noise signal with a spectral density that decreases by 3 dB per octave, giving constant energy
per octave
Note 1 to entry: The definition is often phrased as 'noise whose power spectral density is inversely proportional
to frequency'.
2 © ISO 2018 – All rights reserved
[SOURCE: ISO 7240-24:2016, 3.1.11; modified: added Note 1 to entry]
3.10
reference point
fixed spatial position within the test chamber to which all objective measurements of the sound field
characteristics are referenced and which coincides with the midpoint of a line connecting the test
subject's earcanal openings when the test subject is seated for measurements
3.11
reverberation time
time required for the sound pressure level to decrease by 60 dB after the sound source has stopped
Note 1 to entry: See ISO 354 for information about measurement of reverberation time.
4 Measurement of the sound attenuation of hearing protectors
4.1 Test signals
The test signals shall consist of pink noise filtered through one-third-octave bands with centre
frequencies in accordance with IEC 61260-1. Tests
...

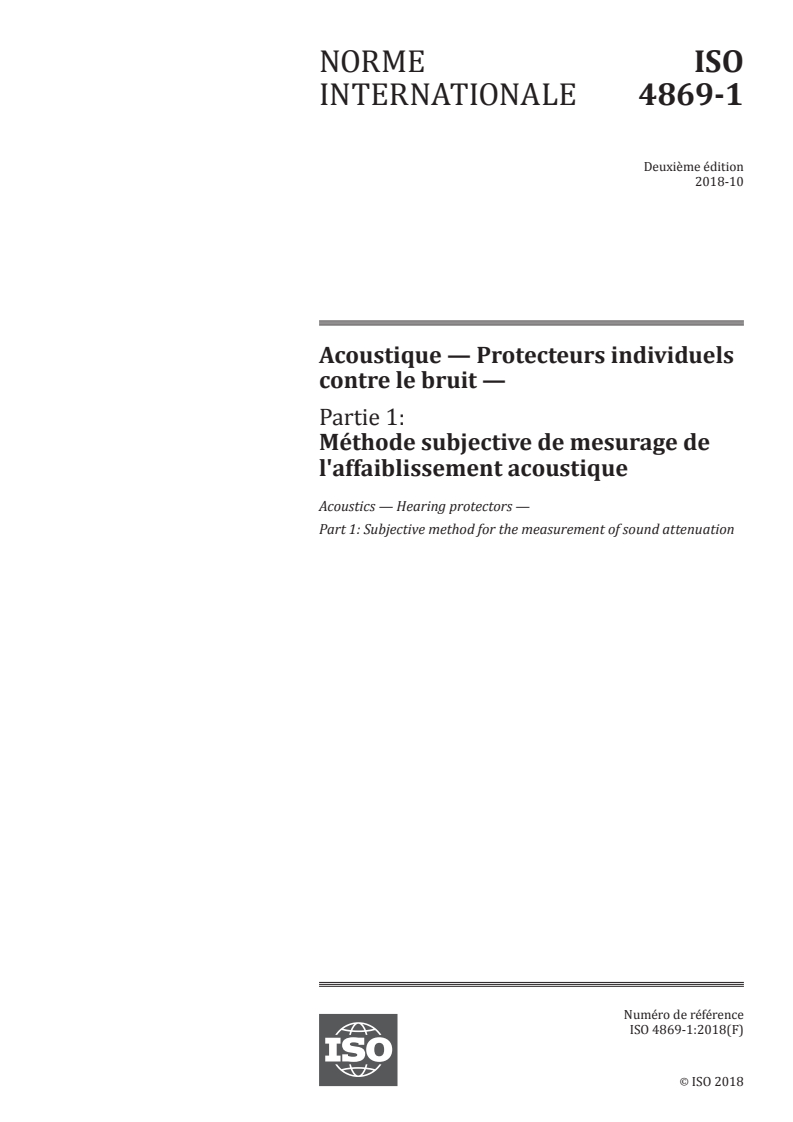

NORME ISO
INTERNATIONALE 4869-1
Deuxième édition
2018-10
Acoustique — Protecteurs individuels
contre le bruit —
Partie 1:
Méthode subjective de mesurage de
l'affaiblissement acoustique
Acoustics — Hearing protectors —
Part 1: Subjective method for the measurement of sound attenuation
Numéro de référence
©
ISO 2018
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2018 – Tous droits réservés

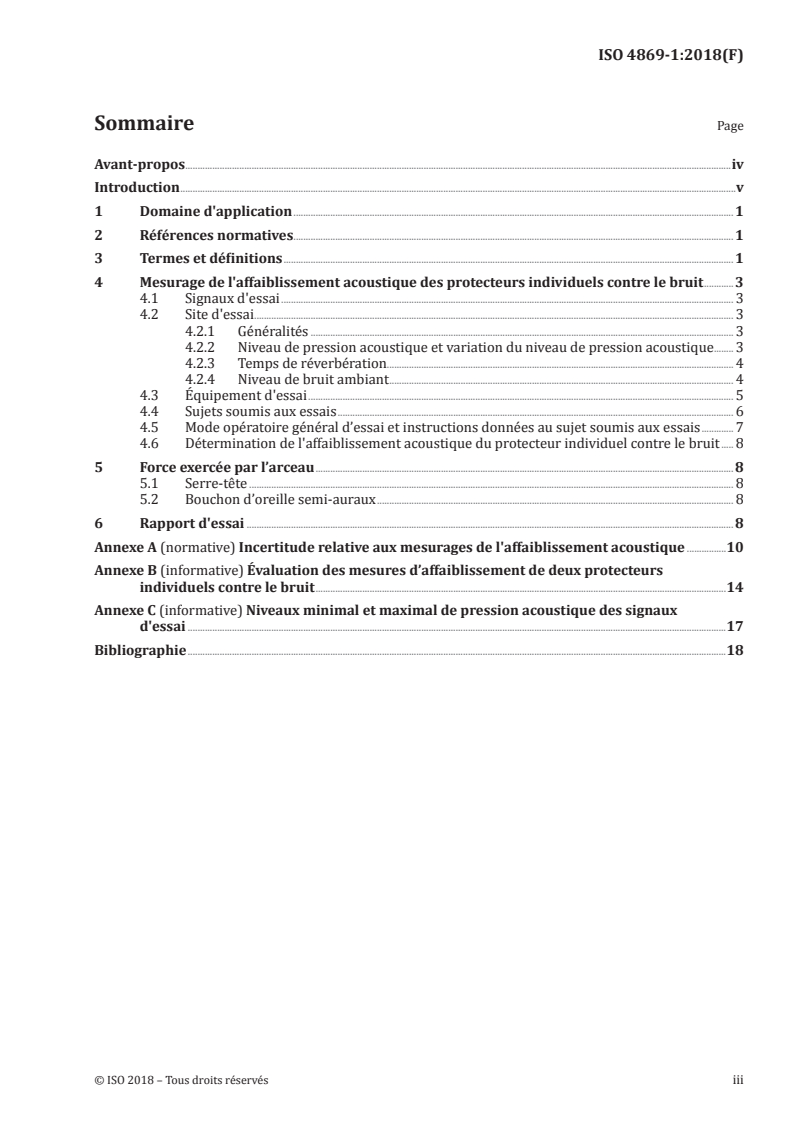

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Mesurage de l'affaiblissement acoustique des protecteurs individuels contre le bruit .3
4.1 Signaux d'essai . 3
4.2 Site d'essai . 3
4.2.1 Généralités . 3
4.2.2 Niveau de pression acoustique et variation du niveau de pression acoustique . 3
4.2.3 Temps de réverbération. 4
4.2.4 Niveau de bruit ambiant . 4
4.3 Équipement d'essai . 5
4.4 Sujets soumis aux essais . 6
4.5 Mode opératoire général d’essai et instructions données au sujet soumis aux essais . 7
4.6 Détermination de l'affaiblissement acoustique du protecteur individuel contre le bruit . 8
5 Force exercée par l’arceau . 8
5.1 Serre-tête . 8
5.2 Bouchon d’oreille semi-auraux . 8
6 Rapport d'essai . 8
Annexe A (normative) Incertitude relative aux mesurages de l'affaiblissement acoustique .10
Annexe B (informative) Évaluation des mesures d’affaiblissement de deux protecteurs
individuels contre le bruit .14
Annexe C (informative) Niveaux minimal et maximal de pression acoustique des signaux
d'essai .17
Bibliographie .18

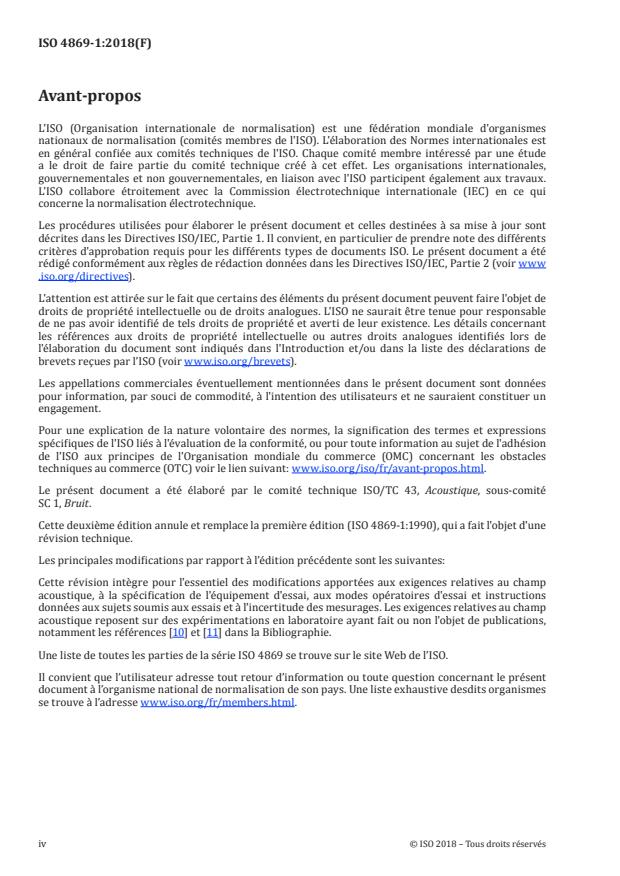

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l'intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l'Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC) voir le lien suivant: www .iso .org/iso/fr/avant -propos .html.
Le présent document a été élaboré par le comité technique ISO/TC 43, Acoustique, sous-comité
SC 1, Bruit.
Cette deuxième édition annule et remplace la première édition (ISO 4869-1:1990), qui a fait l'objet d'une
révision technique.
Les principales modifications par rapport à l’édition précédente sont les suivantes:
Cette révision intègre pour l'essentiel des modifications apportées aux exigences relatives au champ
acoustique, à la spécification de l'équipement d'essai, aux modes opératoires d'essai et instructions
données aux sujets soumis aux essais et à l'incertitude des mesurages. Les exigences relatives au champ
acoustique reposent sur des expérimentations en laboratoire ayant fait ou non l'objet de publications,
notamment les références [10] et [11] dans la Bibliographie.
Une liste de toutes les parties de la série ISO 4869 se trouve sur le site Web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/fr/members .html.
iv © ISO 2018 – Tous droits réservés
Introduction
Les protecteurs individuels contre le bruit sont communément employés pour réduire le bruit
auquel l'oreille est exposée. Les protecteurs individuels contre le bruit se présentent sous forme de
bouchons d'oreilles, de serre-tête ou de casques. L'existence d'une méthode normalisée de mesurage de
l'affaiblissement acoustique permet la comparaison des données de performance obtenues en différents
lieux dans des conditions similaires.
NORME INTERNATIONALE ISO 4869-1:2018(F)
Acoustique — Protecteurs individuels contre le bruit —
Partie 1:
Méthode subjective de mesurage de l'affaiblissement
acoustique
1 Domaine d'application
Le présent document spécifie une méthode subjective de mesurage de l'affaiblissement acoustique
apporté par des protecteurs individuels contre le bruit au seuil d'audition. Il s'agit d'une méthode de
laboratoire conçue pour obtenir des valeurs reproductibles dans des conditions de mesurage contrôlées.
Ces valeurs ne reflètent les caractéristiques d'affaiblissement du protecteur individuel contre le bruit
que dans la mesure où les utilisateurs le portent de la même façon que les sujets lors des essais.
Pour une indication plus représentative de la performance in situ, les méthodes de l'ISO/TS 4869-5
peuvent être utilisées.
Avec la méthode d'essai décrite, les données sont obtenues à des niveaux de pression acoustique bas
(proches du seuil d'audition), mais sont également représentatives des valeurs de l'affaiblissement
apporté par les protecteurs individuels contre le bruit à des niveaux de pression acoustique plus élevés,
sauf, dans le cas des protecteurs individuels contre le bruit à atténuation dépendante du niveau, lorsque
les niveaux de pression acoustique sont supérieurs au seuil au-delà duquel la dépendance du niveau
devient effective. À ces niveaux de pression acoustique, la méthode spécifiée par le présent document
devient inapplicable car elle conduit habituellement à une sous-estimation de l’affaiblissement apporté
par ces dispositifs.
NOTE En raison de l’effet de masque dû au bruit physiologique lors des essais oreilles occluses, les
affaiblissements acoustique au-dessous de 500 Hz peuvent être surestimés de quelques décibels.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l'édition citée s'applique. Pour les
références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 8253-2, Acoustique — Méthodes d’essais audiométriques — Partie 2: Audiométrie en champ acoustique
avec des sons purs et des bruits à bande étroite comme signaux d’essai
IEC 60263, Échelles et dimensions des graphiques pour le tracé des courbes de réponse en fréquence et des
diagrammes polaires
IEC 61260-1, Électroacoustique — Filtres de bande d’octave et de bande d’une fraction d’octave — Partie 1:
spécifications
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l'adresse https: //www .iso .org/obp
— IEC Electropedia: disponible à l’adresse http: //www .electropedia .org/
3.1
protecteur individuel contre le bruit
dispositif porté par une personne pour éviter les effets nocifs du bruit et d’autres stimuli acoustiques
bruyants
Note 1 à l'article: Les protecteurs individuels contre le bruit peuvent inclure des dispositifs électroniques de
communication ou des dispositifs conçus pour jouer un rôle actif dans la réduction du niveau de bruit entre le
protecteur individuel contre le bruit et le tympan.
3.2
serre-tête
protecteur individuel contre le bruit constitué de coquilles à presser contre chaque pavillon (supra-
aurales) ou de coquilles à presser contre la tête autour du pavillon (circumaurales)
Note 1 à l'article: Les coquilles peuvent être pressées contre la tête avec un arceau spécial de tête ou de nuque, ou
à l'aide d'un dispositif solidaire d'un casque de sécurité ou tout autre équipement
3.3
bouchon d'oreille
protecteur individuel contre le bruit porté dans le conduit auditif extérieur (aural) ou dans le pavillon
de l'oreille contre l'orifice du conduit auditif (semi-aural)
3.4
casque
dispositif couvrant une partie substantielle de la tête
3.5
niveau d'audition (d'un son pur)
différence entre le niveau de pression acoustique du son pur produit par l’écouteur dans un simulateur
d'oreille spécifié ou un coupleur acoustique, et le niveau de référence équivalent de pression
acoustique liminaire correspondant à une fréquence donnée et pour un type spécifié d’écouteur
appliqué de façon définie
Note 1 à l'article: Les valeurs des niveaux de référence équivalents de pression acoustique liminaire sont spécifiés
dans l'ISO 389-1.
3.6
niveau liminaire d'audition (d'une oreille donnée)
seuil d'audition exprimé comme niveau d'audition à une fréquence donnée et pour un type spécifié
d’écouteur
Note 1 à l'article: Pour les conditions d'essais à appliquer, se reporter, par exemple, à l’
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
