ISO 4869-2:2018
(Main)Acoustics — Hearing protectors — Part 2: Estimation of effective A-weighted sound pressure levels when hearing protectors are worn
Acoustics — Hearing protectors — Part 2: Estimation of effective A-weighted sound pressure levels when hearing protectors are worn
This document specifies three methods (the octave-band, HML and SNR methods) of estimating the A-weighted sound pressure levels effective when hearing protectors are worn. The methods are applicable to either the sound pressure level or the equivalent continuous sound pressure level of the noise. Although primarily intended for steady noise exposures, the methods are also applicable to noises containing impulsive components. It is possible that these methods could not be suitable for use with peak sound pressure level measurements. The octave-band, H, M, L or SNR values are suitable for establishing sound attenuation criteria for selecting or comparing hearing protectors, and/or setting minimum acceptable sound attenuation requirements.
Acoustique — Protecteurs individuels contre le bruit — Partie 2: Estimation des niveaux de pression acoustique pondérés A en cas d'utilisation de protecteurs individuels contre le bruit
Le présent document spécifie trois méthodes (la méthode par bande d'octave, la méthode HML et la méthode SNR) pour estimer les niveaux de pression acoustique effectifs pondérés A en cas d'utilisation de protecteurs individuels contre le bruit. Ces méthodes s'appliquent soit au niveau de pression acoustique, soit au niveau de pression acoustique continu équivalent du bruit. Bien que ces méthodes soient essentiellement prévues pour des expositions à un bruit continu, elles s'appliquent également à des bruits comportant des composantes impulsives. Il est possible que ces méthodes ne soint pas appropriées pour des mesures de niveau de pression acoustique de crête. Les valeurs par bandes d'octave, H, M, L ou SNR conviennent pour établir des critères d'affaiblissement acoustique qui serviront à sélectionner ou à comparer les protecteurs individuels contre le bruit et/ou à établir des exigences minimales acceptables pour l'affaiblissement acoustique.
General Information
Relations
Standards Content (Sample)

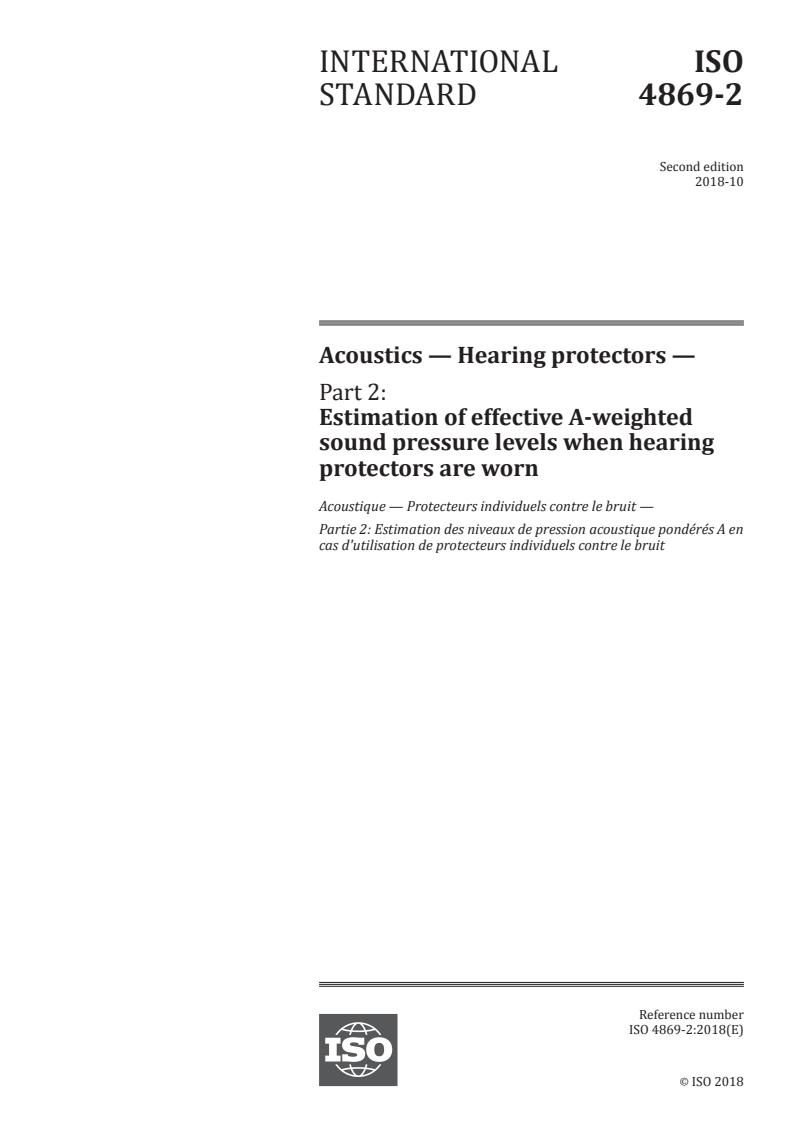

INTERNATIONAL ISO
STANDARD 4869-2
Second edition
2018-10
Acoustics — Hearing protectors —
Part 2:
Estimation of effective A-weighted
sound pressure levels when hearing
protectors are worn
Acoustique — Protecteurs individuels contre le bruit —
Partie 2: Estimation des niveaux de pression acoustique pondérés A en
cas d'utilisation de protecteurs individuels contre le bruit
Reference number
©
ISO 2018
© ISO 2018
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2018 – All rights reserved

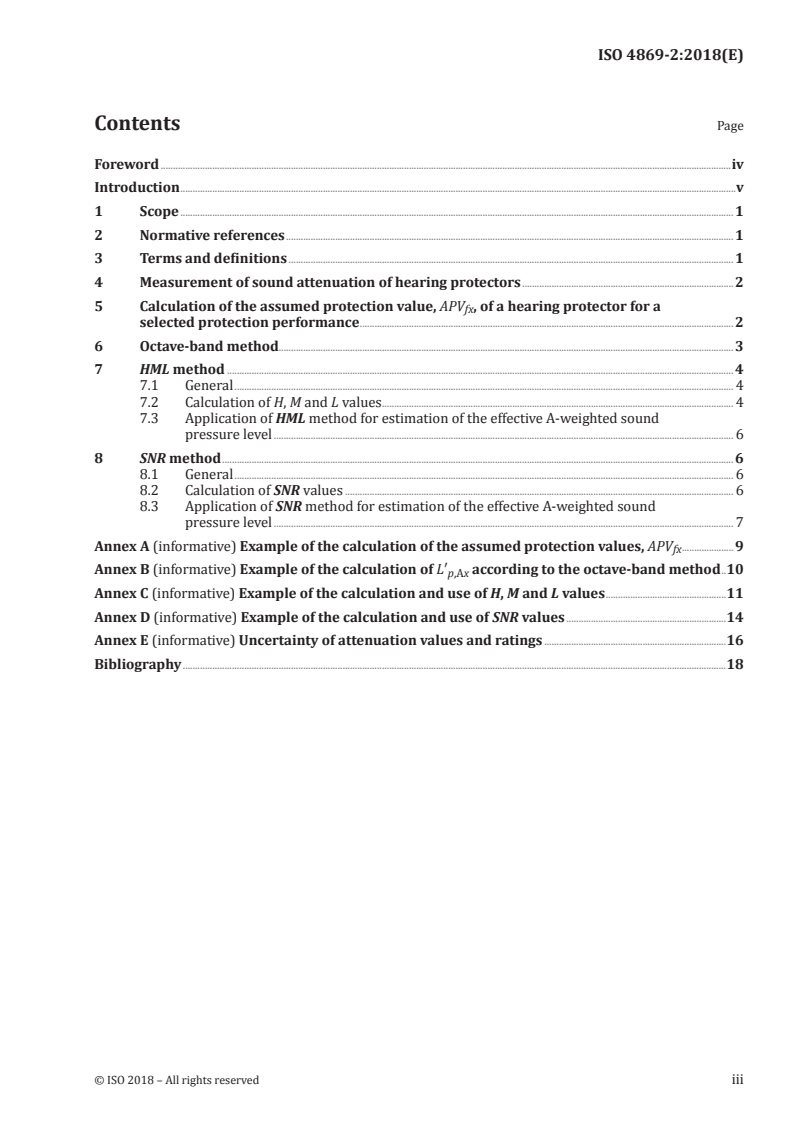

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Measurement of sound attenuation of hearing protectors . 2
5 Calculation of the assumed protection value, APV , of a hearing protector for a
fx
selected protection performance . 2
6 Octave-band method. 3
7 HML method . 4
7.1 General . 4
7.2 Calculation of H, M and L values . 4
7.3 Application of HML method for estimation of the effective A-weighted sound
pressure level . 6
8 SNR method . 6
8.1 General . 6
8.2 Calculation of SNR values . 6
8.3 Application of SNR method for estimation of the effective A-weighted sound
pressure level . 7
Annex A (informative) Example of the calculation of the assumed protection values, APV .9
fx
Annex B (informative) Example of the calculation of L′ according to the octave-band method .10
p,Ax
Annex C (informative) Example of the calculation and use of H, M and L values .11
Annex D (informative) Example of the calculation and use of SNR values .14
Annex E (informative) Uncertainty of attenuation values and ratings .16
Bibliography .18

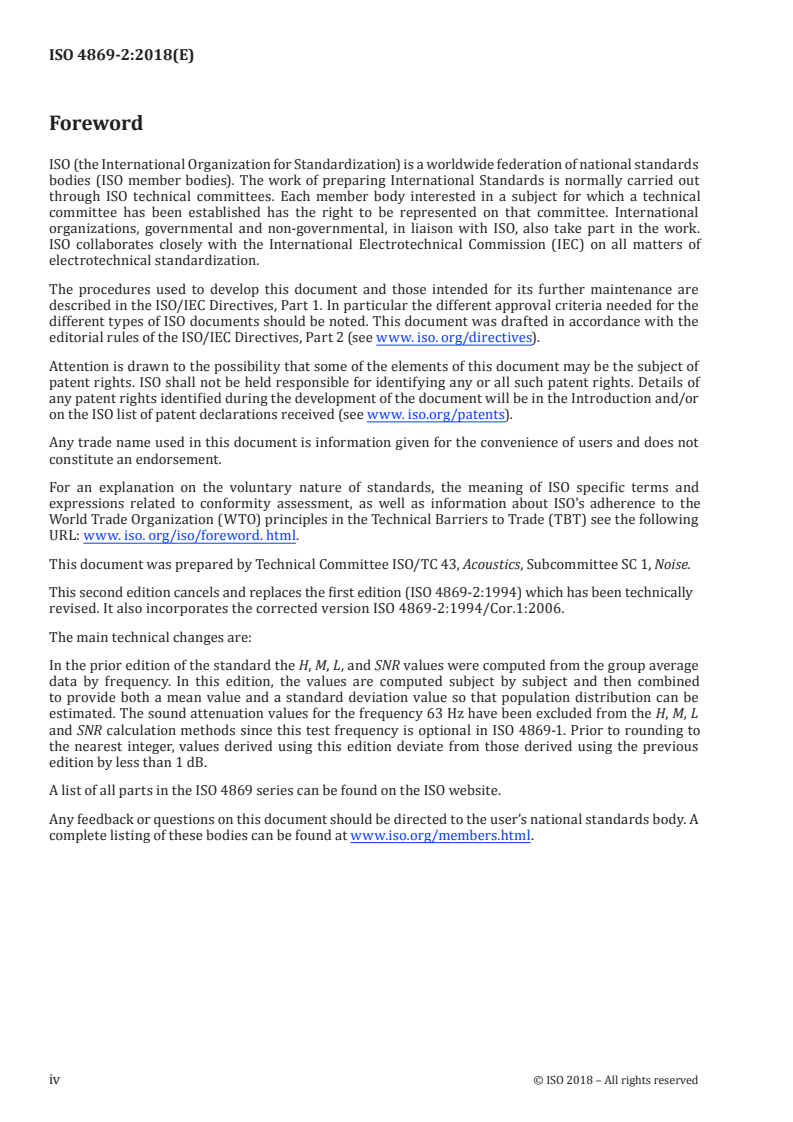

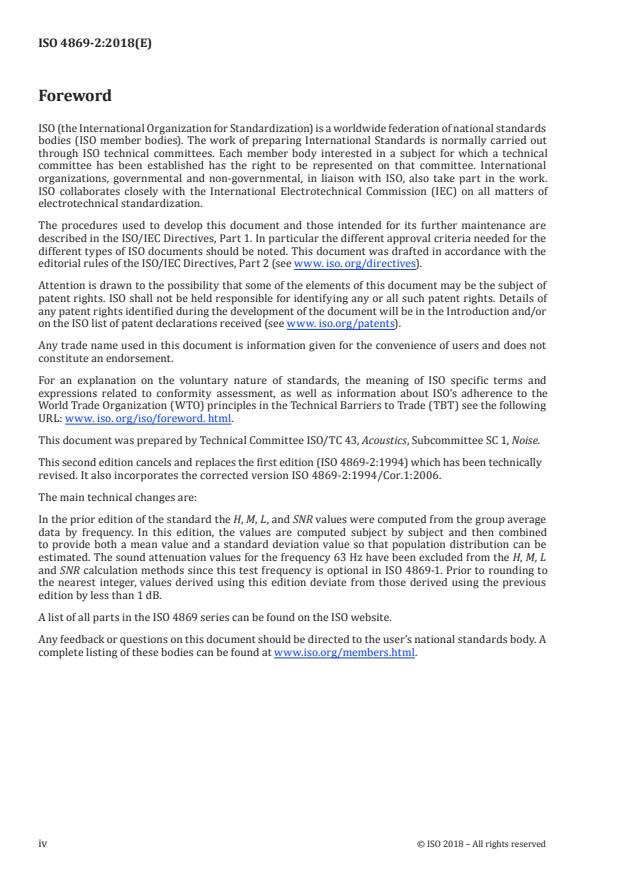

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www. iso. org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www. iso.o rg/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following
URL: www. iso. org/iso/foreword. html.
This document was prepared by Technical Committee ISO/TC 43, Acoustics, Subcommittee SC 1, Noise.
This second edition cancels and replaces the first edition (ISO 4869-2:1994) which has been technically
revised. It also incorporates the corrected version ISO 4869-2:1994/Cor.1:2006.
The main technical changes are:
In the prior edition of the standard the H, M, L, and SNR values were computed from the group average
data by frequency. In this edition, the values are computed subject by subject and then combined
to provide both a mean value and a standard deviation value so that population distribution can be
estimated. The sound attenuation values for the frequency 63 Hz have been excluded from the H, M, L
and SNR calculation methods since this test frequency is optional in ISO 4869-1. Prior to rounding to
the nearest integer, values derived using this edition deviate from those derived using the previous
edition by less than 1 dB.
A list of all parts in the ISO 4869 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www. iso. org/members. html.
iv © ISO 2018 – All rights reserved
Introduction
This document estimates an “effective” level, i.e. the A-weighted sound pressure level at the head centre
with the listener absent, minus the attenuation of the hearing protection devices. Effective values are
estimated since those are required to assess noise hazard with respect to permissible noise exposure
limits. An effective level differs from that in the ear canal since it has been converted to a sound-field
value via the transfer function of the open ear. Effective levels are typically 5 dB to 10 dB less than ear
canal levels depending on the spectrum of the incident noise.
Ideally, the A-weighted sound pressure level effective when a hearing protector is worn should be
estimated on the basis of both the octave-band sound attenuation data of the hearing protector
(measured in accordance with ISO 4869-1) and the octave-band sound pressure levels of the noise. It
is recognized, however, that in many situations information on the octave-band sound pressure levels
of the noise might not be available. Therefore, for many practical purposes, there is a need for simpler
methods to determine the effective A-weighted sound pressure levels which are only based on the A-
and C-weighted sound pressure levels of the noise. This document addresses both of these situations
by specifying an octave-band calculation method as well as two alternative simplified procedures, the
HML method and the SNR method.
The octave-band method is a calculation method involving the workplace octave-band sound pressure
levels and the octave-band sound attenuation data for the hearing protector that is being assessed.
Although it can be thought of as an "exact" reference method, it has its own inherent inaccuracies, since
it is based upon mean sound attenuation values and standard deviations for a group of test subjects,
and not the specific sound attenuation values for the individual person in question.
The HML method specifies three attenuation values, H, M and L, determined from the octave-band
sound attenuation data of a hearing protector. These values, when combined with the C- and A-weighted
sound pressure levels of the noise, are used to calculate the effective A-weighted sound pressure level
when the hearing protector is worn.
The SNR method specifies a single attenuation value, the single number rating, determined from the
octave-band sound attenuation data of a hearing protector. This value is subtracted from the C-weighted
sound pressure level of the noise to calculate the effective A-weighted sound pressure level when the
hearing protector is worn.
Due to the large spread of the sound attenuation provided by hearing protectors when worn by
individual persons, all three methods are nearly equivalent in their accuracy in the majority of noise
situations. Even the simplest method, the SNR method, will provide a reasonably accurate estimate
of the effective A-weighted sound pressure level to aid in the selection and specification of hearing
protectors. In special situations, for example especially high- or low-frequency noises, it is necessary to
use either the HML or the octave-band method.
Depending on the choice of a certain parameter in the calculation process, various protection
performances can be obtained. It should be noted that the protection performance values for all three
methods are only valid when:
— the hearing protectors are worn correctly and in the same manner as they were worn by subjects
when carrying out the ISO 4869-1 test;
— the hearing protectors are properly maintained;
— the anatomical characteristics of the subjects involved in the ISO 4869-1 test are a reasonable match
for the population of actual wearers.
Thus, the principal source of potential inaccuracy in use of the three methods described in this document
is the basic ISO 4869-1 input data. If the input data do not accurately describe the degree of protection
achieved by the target population, then no calculation method will provide sufficient accuracy.
The uncertainty of the attenuation values and ratings is described in Annex E.
NOTE Differences of 3 dB or less in the determination of the effective sound pressure level for comparable
hearing protectors are generally insignificant.
vi © ISO 2018 – All rights reserved
INTERNATIONAL STANDARD ISO 4869-2:2018(E)
Acoustics — Hearing protectors —
Part 2:
Estimation of effective A-weighted sound pressure levels
when hearing protectors are worn
1 Scope
This document specifies three methods (the octave-band, HML and SNR methods) of estimating
the A-weighted sound pressure levels effective when hearing protectors are worn. The methods are
applicable to either the sound pressure level or the equivalent continuous sound pressure level of the
noise. Although primarily intended for steady noise exposures, the methods are also applicable to
noises containing impulsive components. It is possible that these methods could not be suitable for use
with peak sound pressure level measurements.
The octave-band, H, M, L or SNR values are suitable for establishing sound attenuation criteria for
selecting or comparing hearing protectors, and/or setting minimum acceptable sound attenuation
requirements.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 4869-1, Acoustics — Hearing protectors — Part 1: Subjective method for the measurement of sound
attenuation
ISO 9612:2009, Acoustics — Determination of o
...

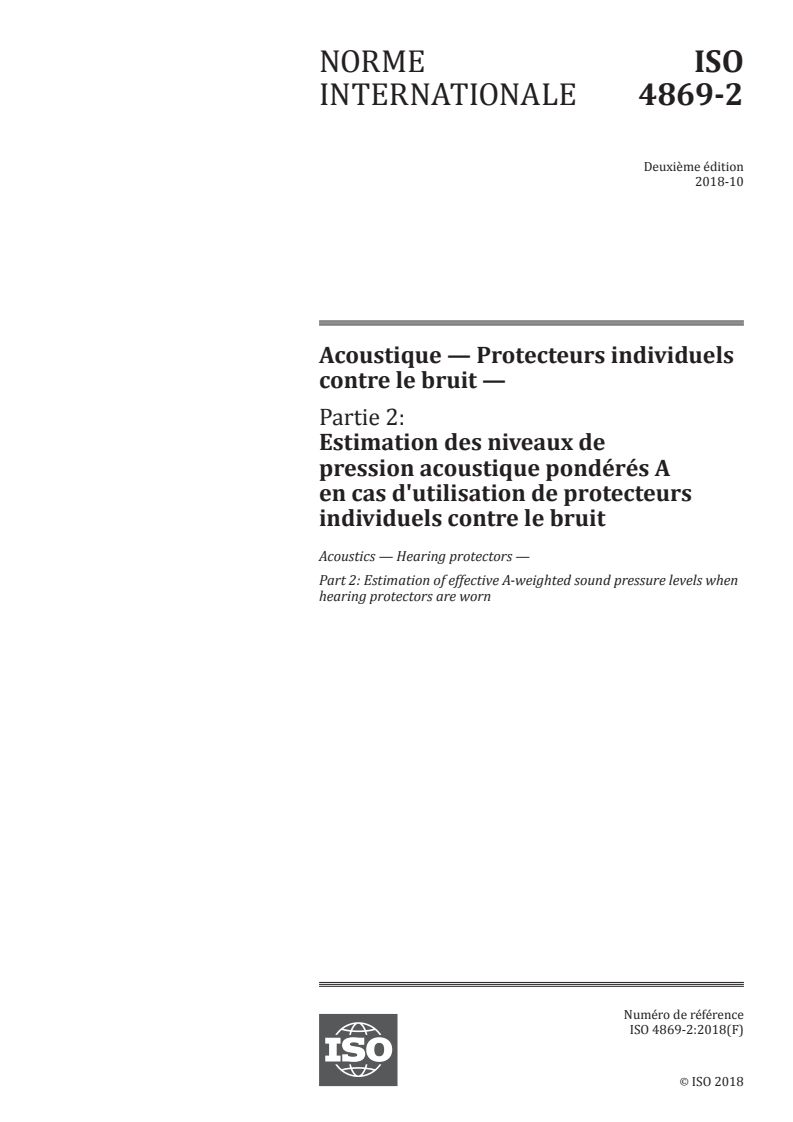

NORME ISO
INTERNATIONALE 4869-2
Deuxième édition
2018-10
Acoustique — Protecteurs individuels
contre le bruit —
Partie 2:
Estimation des niveaux de
pression acoustique pondérés A
en cas d'utilisation de protecteurs
individuels contre le bruit
Acoustics — Hearing protectors —
Part 2: Estimation of effective A-weighted sound pressure levels when
hearing protectors are worn
Numéro de référence
©
ISO 2018
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2018 – Tous droits réservés

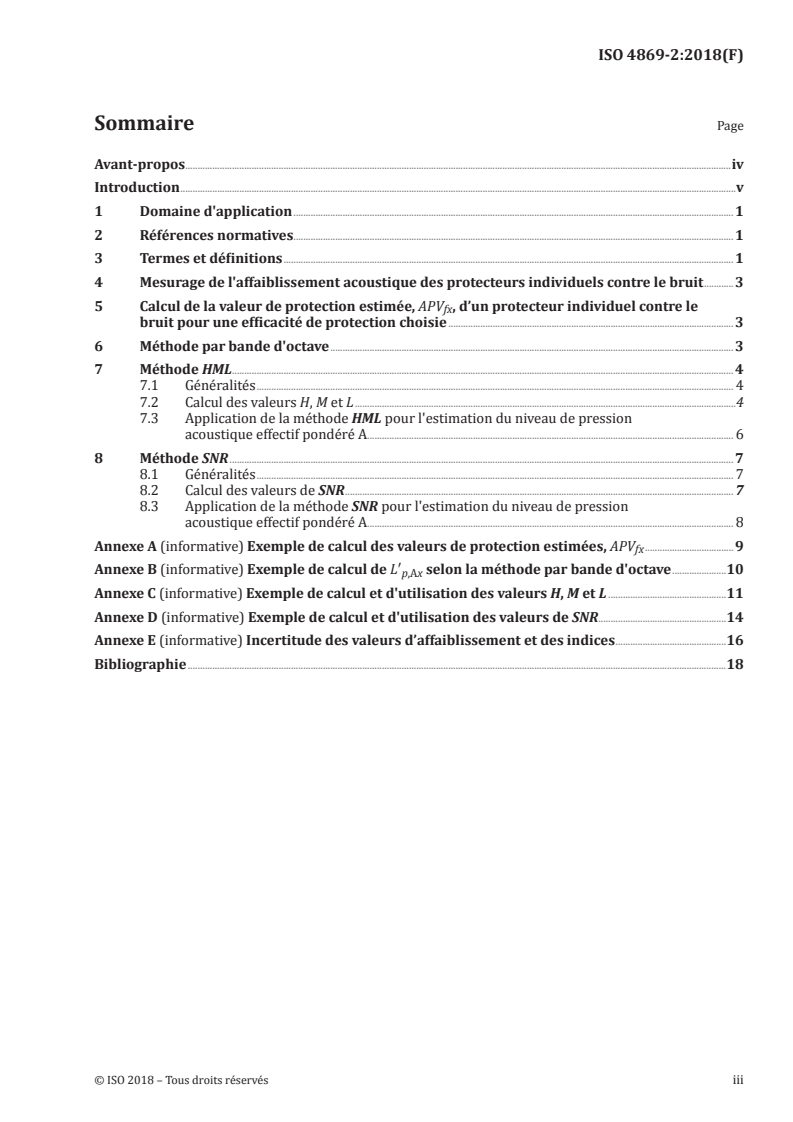

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Mesurage de l'affaiblissement acoustique des protecteurs individuels contre le bruit .3
5 Calcul de la valeur de protection estimée, APV , d’un protecteur individuel contre le
fx
bruit pour une efficacité de protection choisie . 3
6 Méthode par bande d'octave . 3
7 Méthode HML . 4
7.1 Généralités . 4
7.2 Calcul des valeurs H, M et L .4
7.3 Application de la méthode HML pour l'estimation du niveau de pression
acoustique effectif pondéré A . 6
8 Méthode SNR . 7
8.1 Généralités . 7
8.2 Calcul des valeurs de SNR .7
8.3 Application de la méthode SNR pour l'estimation du niveau de pression
acoustique effectif pondéré A . 8
Annexe A (informative) Exemple de calcul des valeurs de protection estimées, APV .9
fx
Annexe B (informative) Exemple de calcul de L′ selon la méthode par bande d'octave .10
p,Ax
Annexe C (informative) Exemple de calcul et d'utilisation des valeurs H, M et L .11
Annexe D (informative) Exemple de calcul et d'utilisation des valeurs de SNR.14
Annexe E (informative) Incertitude des valeurs d’affaiblissement et des indices .16
Bibliographie .18

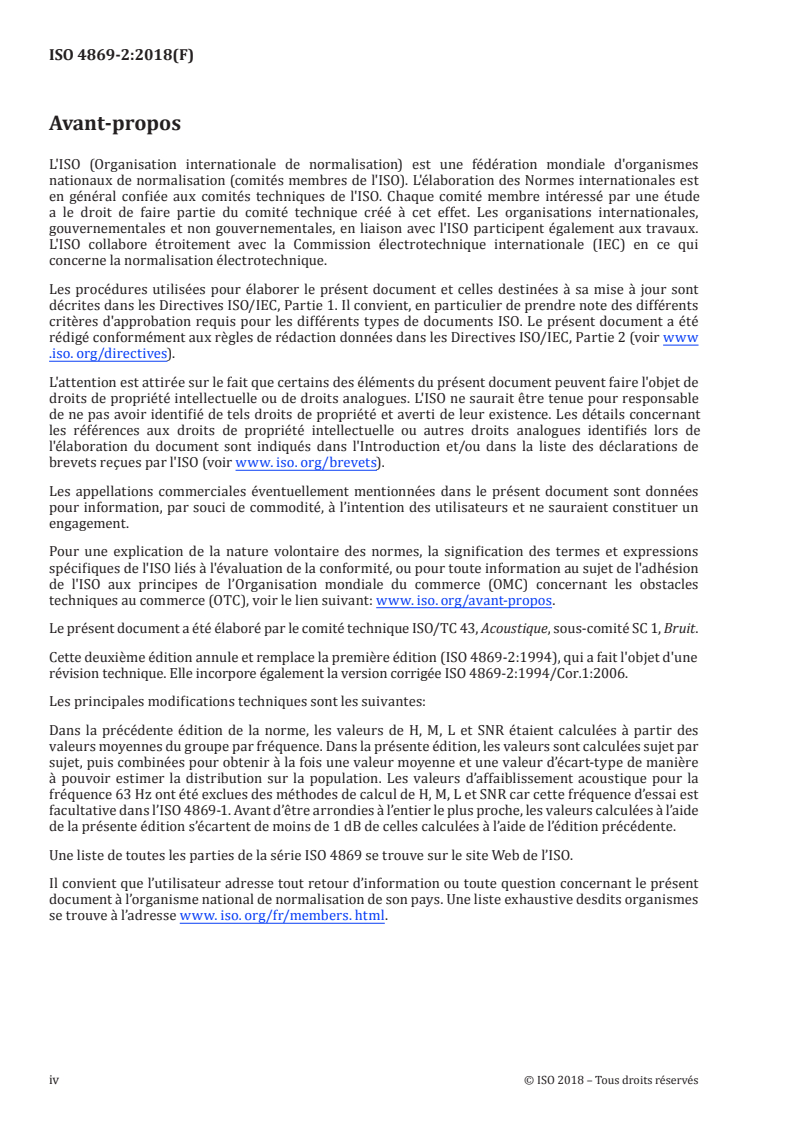

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso. org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www. iso. org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www. iso. org/avant-p ropos.
Le présent document a été élaboré par le comité technique ISO/TC 43, Acoustique, sous-comité SC 1, Bruit.
Cette deuxième édition annule et remplace la première édition (ISO 4869-2:1994), qui a fait l'objet d'une
révision technique. Elle incorpore également la version corrigée ISO 4869-2:1994/Cor.1:2006.
Les principales modifications techniques sont les suivantes:
Dans la précédente édition de la norme, les valeurs de H, M, L et SNR étaient calculées à partir des
valeurs moyennes du groupe par fréquence. Dans la présente édition, les valeurs sont calculées sujet par
sujet, puis combinées pour obtenir à la fois une valeur moyenne et une valeur d’écart-type de manière
à pouvoir estimer la distribution sur la population. Les valeurs d’affaiblissement acoustique pour la
fréquence 63 Hz ont été exclues des méthodes de calcul de H, M, L et SNR car cette fréquence d’essai est
facultative dans l’ISO 4869-1. Avant d’être arrondies à l’entier le plus proche, les valeurs calculées à l’aide
de la présente édition s’écartent de moins de 1 dB de celles calculées à l’aide de l’édition précédente.
Une liste de toutes les parties de la série ISO 4869 se trouve sur le site Web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www. iso. org/fr/members. html.
iv © ISO 2018 – Tous droits réservés
Introduction
Le présent document estime un niveau «effectif», c’est-à-dire le niveau de pression acoustique pondéré A
au centre de la tête en l’absence de l’auditeur, moins l’affaiblissement des protecteurs individuels contre
le bruit. Les valeurs effectives sont estimées car elles sont requises pour évaluer le danger lié au bruit
par rapport aux limites admissibles d’exposition au bruit. Un niveau effectif diffère de celui dans le
conduit auditif parce qu’il a été converti en une valeur de champ acoustique via la fonction de transfert
de l’oreille ouverte. Les niveaux effectifs sont généralement inférieurs de 5 dB à 10 dB aux niveaux dans
le conduit auditif, selon le spectre du bruit incident.
De manière idéale, il convient que le niveau de pression acoustique effectif pondéré A en cas d'utilisation
de protecteurs individuels contre le bruit soit évalué sur la base à la fois des valeurs d'affaiblissement
acoustique par bande d'octave du protecteur individuel contre le bruit (mesurées selon l'ISO 4869-1)
et des niveaux de pression acoustique par bande d'octave du bruit. Il est admis, toutefois, que dans de
nombreux cas, il est impossible de disposer d'informations sur les niveaux de pression acoustique par
bande d'octave du bruit. En conséquence, pour de nombreuses utilisations pratiques, il est nécessaire
de recourir à des méthodes plus simples pour déterminer le niveau de pression acoustique effectif
pondéré A, les méthodes en question étant basées uniquement sur les niveaux de pression acoustique
pondérés A et C du bruit. Le présent document aborde ces deux situations en spécifiant une méthode de
calcul par bande d'octave, ainsi que deux procédures de remplacement simplifiées, la méthode HML et
la méthode SNR.
La méthode par bande d'octave est une méthode de calcul utilisant les niveaux de pression acoustique
par bande d'octave au poste de travail et les valeurs d'affaiblissement acoustique par bande d'octave du
protecteur individuel contre le bruit évalué. Même si l'on peut imaginer qu'il s'agit là d'une méthode de
référence «exacte», cette méthode possède ses propres inexactitudes, étant donné qu'elle est basée sur
des valeurs moyennes d'affaiblissement acoustique et d’écarts-types pour un groupe de sujets soumis
aux essais, et non pas sur les valeurs d'affaiblissement acoustique spécifiques à l'individu considéré.
La méthode HML spécifie trois valeurs d'affaiblissement, H, M et L, déterminées à partir des valeurs
d'affaiblissement acoustique par bande d'octave d'un protecteur individuel contre le bruit. Ces valeurs,
lorsqu'elles sont combinées aux niveaux de pression acoustique pondérés C et A du bruit, sont utilisées
pour calculer le niveau de pression acoustique effectif pondéré A en cas d'utilisation du protecteur
individuel contre le bruit.
La méthode SNR spécifie une valeur unique d'affaiblissement, l'indice global d’affaiblissement,
déterminée à partir des valeurs d'affaiblissement acoustique par bande d’octave d'un protecteur
individuel contre le bruit. Cette valeur est soustraite du niveau de pression acoustique pondéré C du
bruit pour calculer le niveau de pression acoustique effectif pondéré A en cas d’utilisation du protecteur
individuel contre le bruit.
En raison de la dispersion importante de l'affaiblissement acoustique apporté par les protecteurs
individuels contre le bruit lorsque ceux-ci sont portés par des individus, ces trois méthodes ont une
exactitude quasiment équivalente dans la majorité des conditions de bruit rencontrées. Même la
méthode la plus simple, la méthode SNR, donnera une évaluation raisonnablement exacte du niveau de
pression acoustique effectif pondéré A qui permettra de mieux sélectionner et spécifier les protecteurs
individuels contre le bruit. Dans certaines situations particulières, par exemple pour les bruits à basse
ou à haute fréquence notamment, il est nécessaire d'utiliser soit la méthode HML, soit la méthode par
bande d'octave.
En fonction du choix de certains paramètres lors du calcul, il est possible d'obtenir des efficacités de
protection différentes. Il convient de noter que les valeurs d'efficacité de protection pour ces trois
méthodes ne sont valables que si:
— les protecteurs individuels contre le bruit sont portés correctement, de la même façon qu'ils l'ont été
par les sujets au cours de l'essai selon l’ISO 4869-1;
— les protecteurs individuels contre le bruit sont correctement entretenus;
— les caractéristiques anatomiques des sujets participant à l'essai selon l’ISO 4869-1 constituent un
échantillon raisonnable de la population des porteurs effectifs de ces protecteurs.
Ainsi, les sources principales d'inexactitude potentielle lors de l'utilisation des trois méthodes décrites
dans le présent document sont les valeurs de base d'entrée de l’ISO 4869-1. Si ces valeurs d'entrée ne
décrivent pas exactement le degré de protection obtenu par la population cible, aucune méthode de
calcul ne donnera, dans ce cas, une exactitude suffisante.
L’incertitude des valeurs d’affaiblissement et des indices est décrite dans l’Annexe E.
NOTE Des différences égales ou inférieures à 3 dB pour la détermination du niveau de pression acoustique
effectif pour des protecteurs individuels comparables sont généra
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
