ISO 3310-2:2013

INTERNATIONAL ISO
STANDARD 3310-2
Fifth edition
2013-09-01
Test sieves — Technical requirements
and testing —
Part 2:
Test sieves of perforated metal plate
Tamis de contrôle — Exigences techniques et vérifications —
Partie 2: Tamis de contrôle en tôles métalliques perforées
Reference number
©
ISO 2013
© ISO 2013
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2013 – All rights reserved

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Designation . 1
5 Perforated metal plate . 1
5.1 Requirements . 1
5.2 Test methods . 5
5.3 Documentation for sieve conformity . 6
6 Test sieve frames . 6
7 Marking of test sieves . 7
Annex A (informative) Test sieve record card . 8
Bibliography . 9

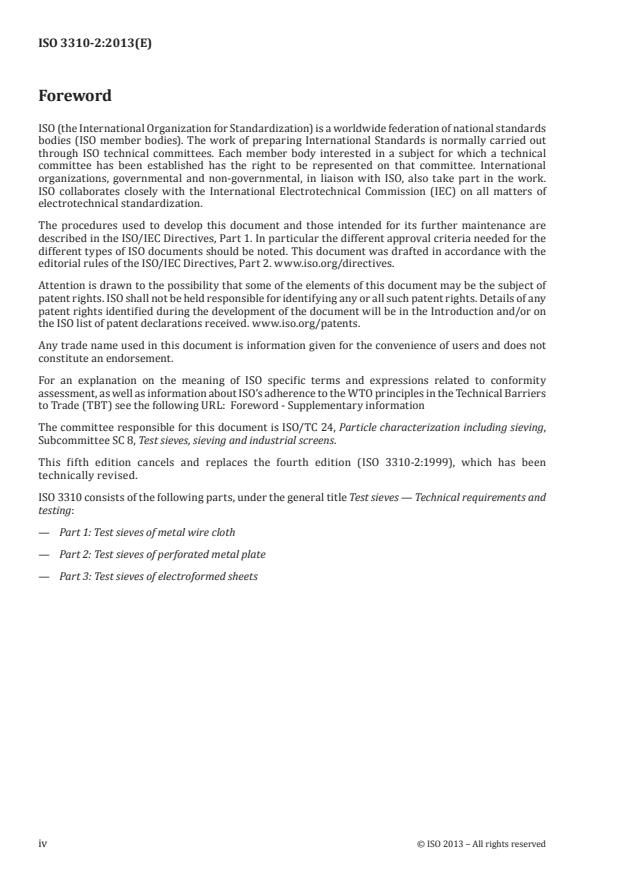

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2. www.iso.org/directives.
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of any
patent rights identified during the development of the document will be in the Introduction and/or on
the ISO list of patent declarations received. www.iso.org/patents.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical Barriers
to Trade (TBT) see the following URL: Foreword - Supplementary information
The committee responsible for this document is ISO/TC 24, Particle characterization including sieving,
Subcommittee SC 8, Test sieves, sieving and industrial screens.
This fifth edition cancels and replaces the fourth edition (ISO 3310-2:1999), which has been
technically revised.
ISO 3310 consists of the following parts, under the general title Test sieves — Technical requirements and
testing:
— Part 1: Test sieves of metal wire cloth
— Part 2: Test sieves of perforated metal plate
— Part 3: Test sieves of electroformed sheets
iv © ISO 2013 – All rights reserved

Introduction
As the accuracy of test sieving depends on the dimensional accuracy of the test sieve openings, it is
considered necessary in this part of ISO 3310 to keep tolerances on the holes in perforated metal plate
as close as possible as the manufacturing process allows.
Requirements other than tolerances on the holes, such as requirements for the pitch of holes, any corner
radii, and plate thickness, have not been limited more closely than necessary, since the influence of
these criteria on test sieving is of minor importance, and excessively strict requirements may make
manufacturing unnecessarily difficult.
INTERNATIONAL STANDARD ISO 3310-2:2013(E)
Test sieves — Technical requirements and testing —
Part 2:
Test sieves of perforated metal plate
1 Scope
This part of ISO 3310 specifies the technical requirements and corresponding test methods for test
sieves of perforated metal plate.
It applies to test sieves having
— round holes, with sizes from 125 mm down to 1 mm, or
— square holes, with sizes from 125 mm down to 4 mm,
in accordance with ISO 565.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For dated references,
only the edition cited applies. For undated references, the latest edition of the referenced document
(including any amendments) applies.
ISO 565, Test sieves — Metal wire cloth, perforated metal plate and electroformed sheet — Nominal
sizes of openings
ISO 2395, Test sieves and test sieving — Vocabulary
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 2395 apply.
4 Designation
Test sieves of perforated metal plate shall be designated by the nominal size of the holes, expressed in
millimetres, and by the shape of the holes.
5 Perforated metal plate
5.1 Requirements
The tolerances on the individual size of holes and the selection of pitches shall be as specified in Table 1.
5.1.1 Tolerances on individual size of holes
The tolerances on the individual size of holes as given in Table 1, Column 4, apply to the widths of the
mid-sections of square holes and to the diameters of round holes.
5.1.2 Pitch, p
5.1.2.1 The pitches given in Table 1 apply to both round and square holes.
5.1.2.2 The nominal pitches given in Table 1, Column 5, are preferred.
The nominal pitches should be within the limits of p and p as given in Table 1, Columns 6 and 7.
max min
These are defined by a permissible range of choice of approximately ± 15 % of the value calculated from
the nominal size of holes and the preferred pitch.
Table 1 — Tolerances on individual size of holes and selection of pitches
Dimensions in millimetres
a
Nominal sizes of holes, w Tolerances Pitch, p
on individual
Principal sizes Supplementary sizes Preferred sizes Permissible range of choice
size of hole
R 20/3 R 20 R 40/3 ± p p p
nom max min
(1) (2) (3) (4) (5) (6) (7)
125 125 125 1 160 184 143
112 0,95 140 161 126
106 0,9 132 152 119
100 0,85 125 144 113
90 90 90 0,8 112 129 101
80 0,7 100 115 90
75 0,7 95 109 85
71 0,65 90 103 81
63 63 63 0,6 80 92 72
56 0,55 71 82 63,5
53 0,55 67 77 60
50 0,55 63 72,5 56,5
45 45 45 0,5 56 64,5 50,5
40 0,45 50 57,5 45
37,5 0,45 47,5 54,6 42,5
35,5 0,4 45 51,7 40,5
31,5 31,5 31,5 0,4 40 46 36
28 0,35 35,5 40,8 31,8
26,5 0,35 33,5 38,5 30
25 0,35 31,5 36 28,5
22,4 22,4 22,4 0,3 28
...

INTERNATIONAL ISO
STANDARD 3310-2
Fifth edition
2013-09-01
Test sieves — Technical requirements
and testing —
Part 2:
Test sieves of perforated metal plate
Tamis de contrôle — Exigences techniques et vérifications —
Partie 2: Tamis de contrôle en tôles métalliques perforées
Reference number
©
ISO 2013
© ISO 2013
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2013 – All rights reserved

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Designation . 1
5 Perforated metal plate . 1
5.1 Requirements . 1
5.2 Test methods . 5
5.3 Documentation for sieve conformity . 6
6 Test sieve frames . 6
7 Marking of test sieves . 7
Annex A (informative) Test sieve record card . 8
Bibliography . 9
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2. www.iso.org/directives.
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of any
patent rights identified during the development of the document will be in the Introduction and/or on
the ISO list of patent declarations received. www.iso.org/patents.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical Barriers
to Trade (TBT) see the following URL: Foreword - Supplementary information
The committee responsible for this document is ISO/TC 24, Particle characterization including sieving,
Subcommittee SC 8, Test sieves, sieving and industrial screens.
This fifth edition cancels and replaces the fourth edition (ISO 3310-2:1999), which has been
technically revised.
ISO 3310 consists of the following parts, under the general title Test sieves — Technical requirements and
testing:
— Part 1: Test sieves of metal wire cloth
— Part 2: Test sieves of perforated metal plate
— Part 3: Test sieves of electroformed sheets
iv © ISO 2013 – All rights reserved

Introduction
As the accuracy of test sieving depends on the dimensional accuracy of the test sieve openings, it is
considered necessary in this part of ISO 3310 to keep tolerances on the holes in perforated metal plate
as close as possible as the manufacturing process allows.
Requirements other than tolerances on the holes, such as requirements for the pitch of holes, any corner
radii, and plate thickness, have not been limited more closely than necessary, since the influence of
these criteria on test sieving is of minor importance, and excessively strict requirements may make
manufacturing unnecessarily difficult.
INTERNATIONAL STANDARD ISO 3310-2:2013(E)
Test sieves — Technical requirements and testing —
Part 2:
Test sieves of perforated metal plate
1 Scope
This part of ISO 3310 specifies the technical requirements and corresponding test methods for test
sieves of perforated metal plate.
It applies to test sieves having
— round holes, with sizes from 125 mm down to 1 mm, or
— square holes, with sizes from 125 mm down to 4 mm,
in accordance with ISO 565.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For dated references,
only the edition cited applies. For undated references, the latest edition of the referenced document
(including any amendments) applies.
ISO 565, Test sieves — Metal wire cloth, perforated metal plate and electroformed sheet — Nominal
sizes of openings
ISO 2395, Test sieves and test sieving — Vocabulary
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 2395 apply.
4 Designation
Test sieves of perforated metal plate shall be designated by the nominal size of the holes, expressed in
millimetres, and by the shape of the holes.
5 Perforated metal plate
5.1 Requirements
The tolerances on the individual size of holes and the selection of pitches shall be as specified in Table 1.
5.1.1 Tolerances on individual size of holes
The tolerances on the individual size of holes as given in Table 1, Column 4, apply to the widths of the
mid-sections of square holes and to the diameters of round holes.
5.1.2 Pitch, p
5.1.2.1 The pitches given in Table 1 apply to both round and square holes.
5.1.2.2 The nominal pitches given in Table 1, Column 5, are preferred.
The nominal pitches should be within the limits of p and p as given in Table 1, Columns 6 and 7.
max min
These are defined by a permissible range of choice of approximately ± 15 % of the value calculated from
the nominal size of holes and the preferred pitch.
Table 1 — Tolerances on individual size of holes and selection of pitches
Dimensions in millimetres
a
Nominal sizes of holes, w Tolerances Pitch, p
on individual
Principal sizes Supplementary sizes Preferred sizes Permissible range of choice
size of hole
R 20/3 R 20 R 40/3 ± p p p
nom max min
(1) (2) (3) (4) (5) (6) (7)
125 125 125 1 160 184 143
112 0,95 140 161 126
106 0,9 132 152 119
100 0,85 125 144 113
90 90 90 0,8 112 129 101
80 0,7 100 115 90
75 0,7 95 109 85
71 0,65 90 103 81
63 63 63 0,6 80 92 72
56 0,55 71 82 63,5
53 0,55 67 77 60
50 0,55 63 72,5 56,5
45 45 45 0,5 56 64,5 50,5
40 0,45 50 57,5 45
37,5 0,45 47,5 54,6 42,5
35,5 0,4 45 51,7 40,5
31,5 31,5 31,5 0,4 40 46 36
28 0,35 35,5 40,8 31,8
26,5 0,35 33,5 38,5 30
25 0,35 31,5 36 28,5
22,4 22,4 22,4 0,3 28
...

NORME ISO
INTERNATIONALE 3310-2
Cinquième édition
2013-09-01
Tamis de contrôle — Exigences
techniques et vérifications —
Partie 2:
Tamis de contrôle en tôles métalliques
perforées
Test sieves — Technical requirements and testing —
Part 2: Test sieves of perforated metal plate
Numéro de référence
©
ISO 2013
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2013
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2013 – Tous droits réservés

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Désignation . 1
5 Tôle métallique perforée . 1
5.1 Exigences . 1
5.1.1 Tolérances sur les tailles des trous individuels . 1
5.1.2 Entraxe, p . 2
5.1.3 Épaisseur de tôle . 3
5.1.4 Agencement des trous . 4
5.1.5 Matériau de la tôle . 4
5.2 Méthodes d’essai . 5
5.3 Documentation relative à la conformité des tamis . 6
5.3.1 Fiche de suivi de tamis de contrôle . 6
5.3.2 Certificats . 6
6 Châssis de tamis de contrôle . 6
7 Marquage des tamis de contrôle . 7
Annexe A (informative) Fiche de suivi de tamis de contrôle . 8
Bibliographie . 9

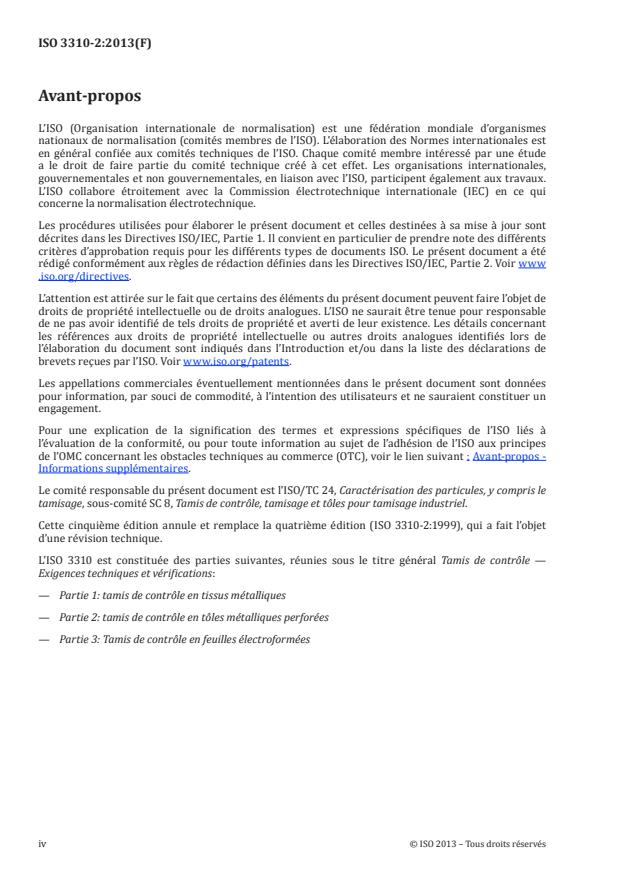

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO, participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction définies dans les Directives ISO/IEC, Partie 2. Voir www
.iso .org/directives.
L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO. Voir www .iso .org/patents.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à
l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes
de l’OMC concernant les obstacles techniques au commerce (OTC), voir le lien suivant : Avant-propos -
Informations supplémentaires.
Le comité responsable du présent document est l'ISO/TC 24, Caractérisation des particules, y compris le
tamisage, sous-comité SC 8, Tamis de contrôle, tamisage et tôles pour tamisage industriel.
Cette cinquième édition annule et remplace la quatrième édition (ISO 3310-2:1999), qui a fait l’objet
d’une révision technique.
L'ISO 3310 est constituée des parties suivantes, réunies sous le titre général Tamis de contrôle —
Exigences techniques et vérifications:
— Partie 1: tamis de contrôle en tissus métalliques
— Partie 2: tamis de contrôle en tôles métalliques perforées
— Partie 3: Tamis de contrôle en feuilles électroformées
iv © ISO 2013 – Tous droits réservés

Introduction
Puisque l'exactitude d'un tamisage d'essai dépend de l'exactitude dimensionnelle des ouvertures du
tamis de contrôle, il est jugé nécessaire dans la présente partie de l'ISO 3310 de maintenir les tolérances
relatives aux trous dans la tôle métallique perforée aussi proches que possible de ce que permet le
procédé de fabrication.
Les exigences autres que celles relatives aux trous, telles que les exigences relatives aux entraxes des
trous, aux éventuels rayons des angles, et à l'épaisseur de tôle, n'ont pas été limitées plus finement que
nécessaire, car l'influence de ces critères sur le tamisage de contrôle est d'une importance mineure, et
des exigences plus sévères pourraient compliquer inutilement la fabrication.
NORME INTERNATIONALE ISO 3310-2:2013(F)
Tamis de contrôle — Exigences techniques et
vérifications —
Partie 2:
Tamis de contrôle en tôles métalliques perforées
1 Domaine d'application
La présente partie de l'ISO 3310 spécifie les exigences techniques et les méthodes d'essai
correspondantes pour les tamis de contrôle en tôles métalliques perforées.
Elle s'applique aux tamis de contrôle ayant
— des trous ronds, d'une dimension allant de 125 mm à 1 mm, ou
— des trous carrés, d'une dimension allant de 125 mm à 4 mm,
conformément à l'ISO 565.
2 Références normatives
Les documents de référence suivants, en tout ou partie, sont référencés de façon normative dans le
présent document et sont indispensables à son application. Pour les références datées, seule l’édition
citée s’applique. Pour les références non datées, la dernière édition du document de référence s’applique
(y compris les éventuels amendements).
ISO 565, Tamis de contrôle — Tissus métalliques, tôles métalliques perforées et feuilles électroformées —
Dimensions nominales des ouvertures
ISO 2395, Tamis et tamisage de contrôle — Vocabulaire
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 2395 s’appliquent.
4 Désignation
Les tamis de contrôle en tôle métallique perforée doivent être désignés par la dimension nominale des
trous, exprimée en millimètres, et par la forme des trous.
5 Tôle métallique perforée
5.1 Exigences
Les tolérances sur les dimensions individuelles des trous et le choix des entraxes doivent respecter les
spécifications données dans le Tableau 1.
5.1.1 Tolérances sur les tailles des trous individuels
Les tolérances sur la dimension individuelle des trous données dans la colonne 4 du Tableau 1,
s'appliquent aux segments situés sur les médiatrices des trous carrés et aux diamètres des trous ronds.
5.1.2 Entraxe, p
5.1.2.1 Les entraxes donnés dans le Tableau 1 s'appliquent aux trous ronds comme aux trous carrés.
5.1.2.2 Il est préférable d'utiliser les entraxes nominaux donnés dans la colonne 5 du Tableau 1.
Les entraxes nominaux doivent respecter les limites p et p données dans les colonnes 6 et 7 du
max min
Tableau 1. Ces limites bornent un intervalle d’entraxes admissibles couvrant approximativement ± 15 %
de la valeur calculée à partir de la dimension nominale des trous et de l’entraxe préférentiel.
Tableau 1 — Tolérances sur les dimensions individuelles des trous et le choix des entraxes
Dimensions en millimètres
a
Dimensions nominales des trous, w Tolérances sur Entraxe, p
la dimension
Dimensions Dimensions Dimensions Intervalle d’entraxes
individuelle
principales supplémentaires préférentielles admissibles
du trou
R 20/3 R 20 R 40/3 p p p
nom max min
±
(1) (2) (3) (4) (5) (6) (7)
125 125 125 1 160 184 143
112 0,95 140 161 126
106 0,9 132 152 119
100 0,85 125 144 113
90 90 90 0,8 112 129 101
80 0,7 100 115 90
75 0,7 95 109 85
71 0,65 90 103 81
63 63 63 0,6 80 92 72
56 0,55 71 82 63,5
53 0,55 67 77 60
50 0,55 63 72,5 56,5
45 45 45 0,5 56 64,5 50,5
40 0,45 50 57,5 45
37,5 0,45 47,5 54,6 42,5
35,5 0,4 45 51,7 40,5
31,5 31,5 31,5 0,4 40 46 36
28 0,35 35,5 40,8 31,8
26,5 0,35 33,5 38,5 30
25 0,35 31,5 36 28,5
22,4 22,4 22,4 0,3 28 32,2 25,5
20 0,3 25 29 22,5
19 0,29 23,6 27,1 21,3
18 0,28 22,4 25,8 20,2
16 16 16 0,27 20 23 18
14 0,26 18 20,7 16
13,2 0,25 17 19,5 15,1
12,5 0,24 16 18,4 14,3
a
Conformément à l'ISO 565, la limite inférieure de la dimension nominale des trous carrés est de 4 mm.
2 © ISO 2013 – Tous droits réservés

Tableau 1 (suite)
a
Dimensions nominales des trous, w Tolérances sur Entraxe, p
la dimension
Dimensions Dimensions Dimensions Intervalle d’entraxes
individuelle
principales supplémentaires préférentielles admissibles
du trou
R 20/3 R 20 R 40/3 p p p
nom max min
±
(1) (2) (3) (4) (5) (6) (7)
11,2 11,2 11,2 0,23 14 16,1 12,6
10 0,21 12,6 14,5 11,3
9,5 0,21 12,1 13,8 10,2
9 0,2 11,6 13,3 9,8
8 8 8 0,19 10,4 12 9,2
7,1 0,18 9,4 10,8 8
6,7 0,17 8,9 10,2 7,5
6,3 0,17 8,5 9,8 7,2
5,6 5,6 5,6 0,15 7,7 8,9 6,6
5 0,14 6,9 7,9 5,9
4,75 0,14 6,6 7,6 5,6
4,5 0,14 6,3 7,2 5,3
4 4 4 0,13 5,8 6,7 4,9
3,55 0,12 5,2 6 4,4
3,35 0,11 5 5,7 4,2
3,15 0,11 4,7 5,3 3,9
2,8 2,8 2,8 0,11 4,35 5 3,6
2,5 0,11 3,9 4,5 3,3
2,36 0,11 3,75 4,3 3,2
2,24 0,1 3,6 4,1 3,1
2 2 2 0,09 3,3 3,8 2,8
1,8 0,08 3,1 3,6 2,7
1,7 0,08 3 3,4 2,5
1,6 0,08 2,75 3,2 2,3
1,4 1,4 1,4 0,08 2,6 3 2,2
1,25 0,08 2,45 2,9 2,1
1,18 0,07 2,4 2,7 2
1,12 0,07 2,22 2,5 1,8
1 1 1 0,07 2 2,3 1,7
a
Conformément à l'ISO 565, la limite inférieure de la dimension nominale des trous carrés est de 4 mm.
5.1.3 Épaisseur de tôle
Il est préférable d'utiliser les épaisseurs nominales données dans le Tableau 2, Colonne 2. L'épaisseur
nominale peut toutefois différer de ces valeurs, sous réserve de rester dans l’intervalle d’épaisseurs
admissibles donnée dans les colonnes 3 et 4 du Tableau 2.
Tableau 2 — Épaisseurs de tôle
Dimensions en millimètres
Épaisseur de tôle
Dimensions nominales
des trous
Intervalle d’épaisseurs admissibles
Épaisseur
préférentielle
w
max. min.
(1) (2) (3) (4)
125 à 50 3 3,5 2
45 à 16 2 2,5 1,5
14 à 8 1,5 2 1
7,1 à 1,7 1 1,5 0,8
1,6 à 1,0 0,6 1 0,5
5.1.4 Agencement des trous
Les trous ronds et les trous carrés des tôles métalliques perforées des tamis de contrôle (voir la
Figure 1) doivent être agencés en lignes droites ou en quinconce.
Les tamis don
...

NORME ISO
INTERNATIONALE 3310-2
Cinquième édition
2013-09-01
Tamis de contrôle — Exigences
techniques et vérifications —
Partie 2:
Tamis de contrôle en tôles métalliques
perforées
Test sieves — Technical requirements and testing —
Part 2: Test sieves of perforated metal plate
Numéro de référence
©
ISO 2013
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2013
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2013 – Tous droits réservés

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Désignation . 1
5 Tôle métallique perforée . 1
5.1 Exigences . 1
5.1.1 Tolérances sur les tailles des trous individuels . 1
5.1.2 Entraxe, p . 2
5.1.3 Épaisseur de tôle . 3
5.1.4 Agencement des trous . 4
5.1.5 Matériau de la tôle . 4
5.2 Méthodes d’essai . 5
5.3 Documentation relative à la conformité des tamis . 6
5.3.1 Fiche de suivi de tamis de contrôle . 6
5.3.2 Certificats . 6
6 Châssis de tamis de contrôle . 6
7 Marquage des tamis de contrôle . 7
Annexe A (informative) Fiche de suivi de tamis de contrôle . 8
Bibliographie . 9
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO, participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction définies dans les Directives ISO/IEC, Partie 2. Voir www
.iso .org/directives.
L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO. Voir www .iso .org/patents.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à
l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes
de l’OMC concernant les obstacles techniques au commerce (OTC), voir le lien suivant : Avant-propos -
Informations supplémentaires.
Le comité responsable du présent document est l'ISO/TC 24, Caractérisation des particules, y compris le
tamisage, sous-comité SC 8, Tamis de contrôle, tamisage et tôles pour tamisage industriel.
Cette cinquième édition annule et remplace la quatrième édition (ISO 3310-2:1999), qui a fait l’objet
d’une révision technique.
L'ISO 3310 est constituée des parties suivantes, réunies sous le titre général Tamis de contrôle —
Exigences techniques et vérifications:
— Partie 1: tamis de contrôle en tissus métalliques
— Partie 2: tamis de contrôle en tôles métalliques perforées
— Partie 3: Tamis de contrôle en feuilles électroformées
iv © ISO 2013 – Tous droits réservés

Introduction
Puisque l'exactitude d'un tamisage d'essai dépend de l'exactitude dimensionnelle des ouvertures du
tamis de contrôle, il est jugé nécessaire dans la présente partie de l'ISO 3310 de maintenir les tolérances
relatives aux trous dans la tôle métallique perforée aussi proches que possible de ce que permet le
procédé de fabrication.
Les exigences autres que celles relatives aux trous, telles que les exigences relatives aux entraxes des
trous, aux éventuels rayons des angles, et à l'épaisseur de tôle, n'ont pas été limitées plus finement que
nécessaire, car l'influence de ces critères sur le tamisage de contrôle est d'une importance mineure, et
des exigences plus sévères pourraient compliquer inutilement la fabrication.
NORME INTERNATIONALE ISO 3310-2:2013(F)
Tamis de contrôle — Exigences techniques et
vérifications —
Partie 2:
Tamis de contrôle en tôles métalliques perforées
1 Domaine d'application
La présente partie de l'ISO 3310 spécifie les exigences techniques et les méthodes d'essai
correspondantes pour les tamis de contrôle en tôles métalliques perforées.
Elle s'applique aux tamis de contrôle ayant
— des trous ronds, d'une dimension allant de 125 mm à 1 mm, ou
— des trous carrés, d'une dimension allant de 125 mm à 4 mm,
conformément à l'ISO 565.
2 Références normatives
Les documents de référence suivants, en tout ou partie, sont référencés de façon normative dans le
présent document et sont indispensables à son application. Pour les références datées, seule l’édition
citée s’applique. Pour les références non datées, la dernière édition du document de référence s’applique
(y compris les éventuels amendements).
ISO 565, Tamis de contrôle — Tissus métalliques, tôles métalliques perforées et feuilles électroformées —
Dimensions nominales des ouvertures
ISO 2395, Tamis et tamisage de contrôle — Vocabulaire
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 2395 s’appliquent.
4 Désignation
Les tamis de contrôle en tôle métallique perforée doivent être désignés par la dimension nominale des
trous, exprimée en millimètres, et par la forme des trous.
5 Tôle métallique perforée
5.1 Exigences
Les tolérances sur les dimensions individuelles des trous et le choix des entraxes doivent respecter les
spécifications données dans le Tableau 1.
5.1.1 Tolérances sur les tailles des trous individuels
Les tolérances sur la dimension individuelle des trous données dans la colonne 4 du Tableau 1,
s'appliquent aux segments situés sur les médiatrices des trous carrés et aux diamètres des trous ronds.
5.1.2 Entraxe, p
5.1.2.1 Les entraxes donnés dans le Tableau 1 s'appliquent aux trous ronds comme aux trous carrés.
5.1.2.2 Il est préférable d'utiliser les entraxes nominaux donnés dans la colonne 5 du Tableau 1.
Les entraxes nominaux doivent respecter les limites p et p données dans les colonnes 6 et 7 du
max min
Tableau 1. Ces limites bornent un intervalle d’entraxes admissibles couvrant approximativement ± 15 %
de la valeur calculée à partir de la dimension nominale des trous et de l’entraxe préférentiel.
Tableau 1 — Tolérances sur les dimensions individuelles des trous et le choix des entraxes
Dimensions en millimètres
a
Dimensions nominales des trous, w Tolérances sur Entraxe, p
la dimension
Dimensions Dimensions Dimensions Intervalle d’entraxes
individuelle
principales supplémentaires préférentielles admissibles
du trou
R 20/3 R 20 R 40/3 p p p
nom max min
±
(1) (2) (3) (4) (5) (6) (7)
125 125 125 1 160 184 143
112 0,95 140 161 126
106 0,9 132 152 119
100 0,85 125 144 113
90 90 90 0,8 112 129 101
80 0,7 100 115 90
75 0,7 95 109 85
71 0,65 90 103 81
63 63 63 0,6 80 92 72
56 0,55 71 82 63,5
53 0,55 67 77 60
50 0,55 63 72,5 56,5
45 45 45 0,5 56 64,5 50,5
40 0,45 50 57,5 45
37,5 0,45 47,5 54,6 42,5
35,5 0,4 45 51,7 40,5
31,5 31,5 31,5 0,4 40 46 36
28 0,35 35,5 40,8 31,8
26,5 0,35 33,5 38,5 30
25 0,35 31,5 36 28,5
22,4 22,4 22,4 0,3 28 32,2 25,5
20 0,3 25 29 22,5
19 0,29 23,6 27,1 21,3
18 0,28 22,4 25,8 20,2
16 16 16 0,27 20 23 18
14 0,26 18 20,7 16
13,2 0,25 17 19,5 15,1
12,5 0,24 16 18,4 14,3
a
Conformément à l'ISO 565, la limite inférieure de la dimension nominale des trous carrés est de 4 mm.
2 © ISO 2013 – Tous droits réservés

Tableau 1 (suite)
a
Dimensions nominales des trous, w Tolérances sur Entraxe, p
la dimension
Dimensions Dimensions Dimensions Intervalle d’entraxes
individuelle
principales supplémentaires préférentielles admissibles
du trou
R 20/3 R 20 R 40/3 p p p
nom max min
±
(1) (2) (3) (4) (5) (6) (7)
11,2 11,2 11,2 0,23 14 16,1 12,6
10 0,21 12,6 14,5 11,3
9,5 0,21 12,1 13,8 10,2
9 0,2 11,6 13,3 9,8
8 8 8 0,19 10,4 12 9,2
7,1 0,18 9,4 10,8 8
6,7 0,17 8,9 10,2 7,5
6,3 0,17 8,5 9,8 7,2
5,6 5,6 5,6 0,15 7,7 8,9 6,6
5 0,14 6,9 7,9 5,9
4,75 0,14 6,6 7,6 5,6
4,5 0,14 6,3 7,2 5,3
4 4 4 0,13 5,8 6,7 4,9
3,55 0,12 5,2 6 4,4
3,35 0,11 5 5,7 4,2
3,15 0,11 4,7 5,3 3,9
2,8 2,8 2,8 0,11 4,35 5 3,6
2,5 0,11 3,9 4,5 3,3
2,36 0,11 3,75 4,3 3,2
2,24 0,1 3,6 4,1 3,1
2 2 2 0,09 3,3 3,8 2,8
1,8 0,08 3,1 3,6 2,7
1,7 0,08 3 3,4 2,5
1,6 0,08 2,75 3,2 2,3
1,4 1,4 1,4 0,08 2,6 3 2,2
1,25 0,08 2,45 2,9 2,1
1,18 0,07 2,4 2,7 2
1,12 0,07 2,22 2,5 1,8
1 1 1 0,07 2 2,3 1,7
a
Conformément à l'ISO 565, la limite inférieure de la dimension nominale des trous carrés est de 4 mm.
5.1.3 Épaisseur de tôle
Il est préférable d'utiliser les épaisseurs nominales données dans le Tableau 2, Colonne 2. L'épaisseur
nominale peut toutefois différer de ces valeurs, sous réserve de rester dans l’intervalle d’épaisseurs
admissibles donnée dans les colonnes 3 et 4 du Tableau 2.
Tableau 2 — Épaisseurs de tôle
Dimensions en millimètres
Épaisseur de tôle
Dimensions nominales
des trous
Intervalle d’épaisseurs admissibles
Épaisseur
préférentielle
w
max. min.
(1) (2) (3) (4)
125 à 50 3 3,5 2
45 à 16 2 2,5 1,5
14 à 8 1,5 2 1
7,1 à 1,7 1 1,5 0,8
1,6 à 1,0 0,6 1 0,5
5.1.4 Agencement des trous
Les trous ronds et les trous carrés des tôles métalliques perforées des tamis de contrôle (voir la
Figure 1) doivent être agencés en lignes droites ou en quinconce.
Les tamis don
...
