ISO 14713-2:2019
(Main)Zinc coatings — Guidelines and recommendations for the protection against corrosion of iron and steel in structures — Part 2: Hot dip galvanizing
Zinc coatings — Guidelines and recommendations for the protection against corrosion of iron and steel in structures — Part 2: Hot dip galvanizing
This document gives guidelines and recommendations for the general principles of design appropriate to articles to be hot dip galvanized after fabrication (e.g. in accordance with ISO 1461) for the corrosion protection of, for example, articles that have been manufactured in accordance with EN 1090-2. This document does not apply to hot dip galvanized coatings applied to continuous wire or sheet (e.g. to EN 10346).
Revêtements de zinc — Lignes directrices et recommandations pour la protection contre la corrosion du fer et de l'acier dans les constructions — Partie 2: Galvanisation à chaud
Le présent document donne des lignes directrices et des recommandations concernant les principes généraux de conception appropriés pour les pièces à galvaniser à chaud après fabrication (par exemple conformément à l'ISO 1461) utilisées pour la protection contre la corrosion, par exemple, de pièces qui ont été fabriquées conformément à l'EN 1090‑2. Le présent document ne s'applique pas aux revêtements galvanisés à chaud appliqués sur fil ou sur tôle en continu (par exemple selon l'EN 10346).
General Information
Relations
Buy Standard
Standards Content (Sample)

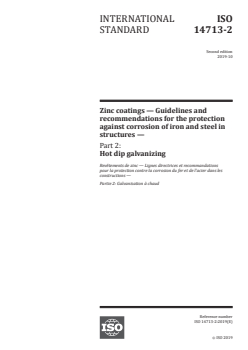

INTERNATIONAL ISO
STANDARD 14713-2
Second edition
2019-10
Zinc coatings — Guidelines and
recommendations for the protection
against corrosion of iron and steel in
structures —
Part 2:
Hot dip galvanizing

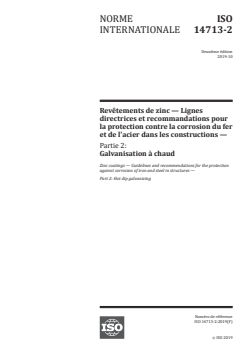

Revêtements de zinc — Lignes directrices et recommandations
pour la protection contre la corrosion du fer et de l'acier dans les
constructions —
Partie 2: Galvanisation à chaud
Reference number
©
ISO 2019
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved

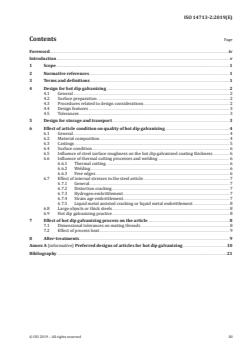

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Design for hot dip galvanizing . 2
4.1 General . 2
4.2 Surface preparation . 2
4.3 Procedures related to design considerations . 2
4.4 Design features . 3
4.5 Tolerances . 3
5 Design for storage and transport . 3
6 Effect of article condition on quality of hot dip galvanizing . 4
6.1 General . 4
6.2 Material composition . 4
6.3 Castings . 5
6.4 Surface condition . 6
6.5 Influence of steel surface roughness on the hot dip galvanized coating thickness . 6
6.6 Influence of thermal cutting processes and welding . 6
6.6.1 Thermal cutting . 6
6.6.2 Welding . 6
6.6.3 Free edges . 6
6.7 Effect of internal stresses in the steel article . 7
6.7.1 General. 7
6.7.2 Distortion cracking . 7
6.7.3 Hydrogen embrittlement . 7
6.7.4 Strain age embrittlement . . 7
6.7.5 Liquid metal assisted cracking or liquid metal embrittlement . 8
6.8 Large objects or thick steels . 8
6.9 Hot dip galvanizing practice . 8
7 Effect of hot dip galvanizing process on the article . 8
7.1 Dimensional tolerances on mating threads . 8
7.2 Effect of process heat . 9
8 After-treatments . 9
Annex A (informative) Preferred designs of articles for hot dip galvanizing .10
Bibliography .21

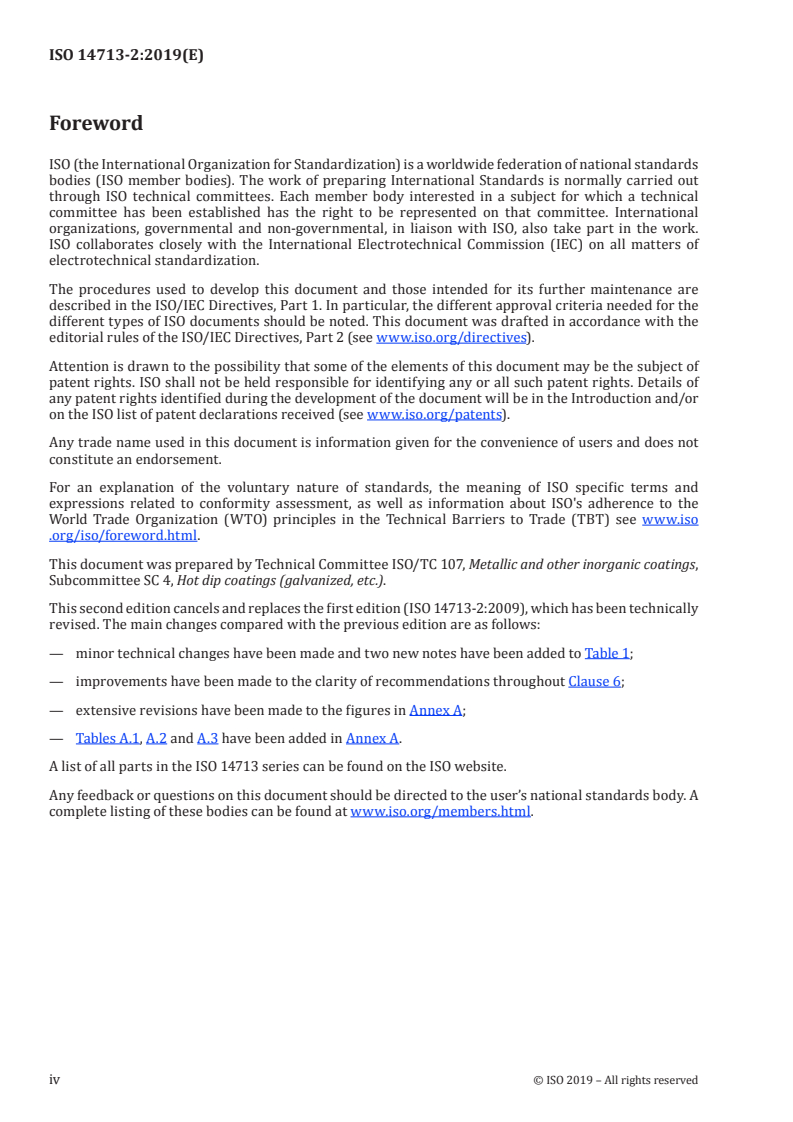

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso
.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 107, Metallic and other inorganic coatings,
Subcommittee SC 4, Hot dip coatings (galvanized, etc.).
This second edition cancels and replaces the first edition (ISO 14713-2:2009), which has been technically
revised. The main changes compared with the previous edition are as follows:
— minor technical changes have been made and two new notes have been added to Table 1;
— improvements have been made to the clarity of recommendations throughout Clause 6;
— extensive revisions have been made to the figures in Annex A;
— Tables A.1, A.2 and A.3 have been added in Annex A.
A list of all parts in the ISO 14713 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2019 – All rights reserved
Introduction
The protection afforded by the hot dip galvanized coating to the article will depend upon the method
of application of the coating, the design of the article and the specific environment to which the article
is exposed. The hot dip galvanized article can be further protected by the application of additional
coatings (outside the scope of this document), such as organic coatings (paints or powder coatings).
When applied to hot dip galvanized articles, this combination of coatings is often known as a “duplex
system”.
Specific product-related requirements, for which specific standards could exist (e.g. for hot dip
galvanized coatings on tubes or fasteners), take precedence over these general recommendations.
INTERNATIONAL STANDARD ISO 14713-2:2019(E)
Zinc coatings — Guidelines and recommendations for
the protection against corrosion of iron and steel in
structures —
Part 2:
Hot dip galvanizing
1 Scope
This document gives guidelines and recommendations for the general principles of design appropriate
to articles to be hot dip galvanized after fabrication (e.g. in accordance with ISO 1461) for the corrosion
protection of, for example, articles that have been manufactured in accordance with EN 1090-2.
This document does not apply to hot dip galvanized coatings applied to continuous wire or sheet (e.g. to
EN 10346).
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 8044, Corrosion of metals and alloys — Basic terms and definitions
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 8044 and the following apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
3.1
hot dip galvanizing
formation of a coating of zinc and/or zinc-iron alloys on iron and steel products by dipping prepared
steel or cast irons in the zinc melt
3.2
hot dip galvanized coating
coating obtained by hot dip galvanizing (3.1)
Note 1 to entry: The term “hot dip galvanized coating” is subsequently referred to as the “coating”.
3.3
duplex system
hot dip galvanized coating (3.2) with an additional paint or powder coating
4 Design for hot dip galvanizing
4.1 General
It is essential that the design of any article required to be galvanized should take into account not
only the function of the article and its method of manufacture, but also the limitations imposed by the
finish. Annex A illustrates some of the important design features, some of which are specific to hot dip
galvanizing.
Some internal stresses in the articles to be galvanized will be relieved during the hot dip galvanizing
process and this can cause deformation or damage to the coated article. These internal stresses arise
from the finishing operations at the fabrication stage, such as cold forming, welding, oxy-cutting or
drilling, and from the residual stresses inherited from the rolling mill.
The purchaser should seek the advice of the galvanizer before designing or making a product that is
subsequently to be hot dip galvanized, as it can be necessary to adapt the construction of the article for
the hot dip galvanizing process.
4.2 Surface preparation
The design and the materials used should per
...
