ISO 128-25:1999
(Main)Technical drawings — General principles of presentation — Part 25: Lines on shipbuilding drawings
Technical drawings — General principles of presentation — Part 25: Lines on shipbuilding drawings
This part of ISO 128 specifies application rules and basic conventions for the types of lines on shipbuilding drawings.
Dessins techniques — Principes généraux de représentation — Partie 25: Traits utilisés pour les dessins de construction navale
La présente partie de l'ISO 128 spécifie les règles d'application et les conventions de base des types de traits utilisés pour les dessins de construction navale.
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 128-25
First edition
1999-11-15
Technical drawings — General principles
of presentation —
Part 25:
Lines on shipbuilding drawings
Dessins techniques — Principes généraux de représentation —
Partie 25: Traits utilisés pour les dessins de construction navale
A
Reference number
ISO 128-25:1999(E)
---------------------- Page: 1 ----------------------
ISO 128-25:1999(E)

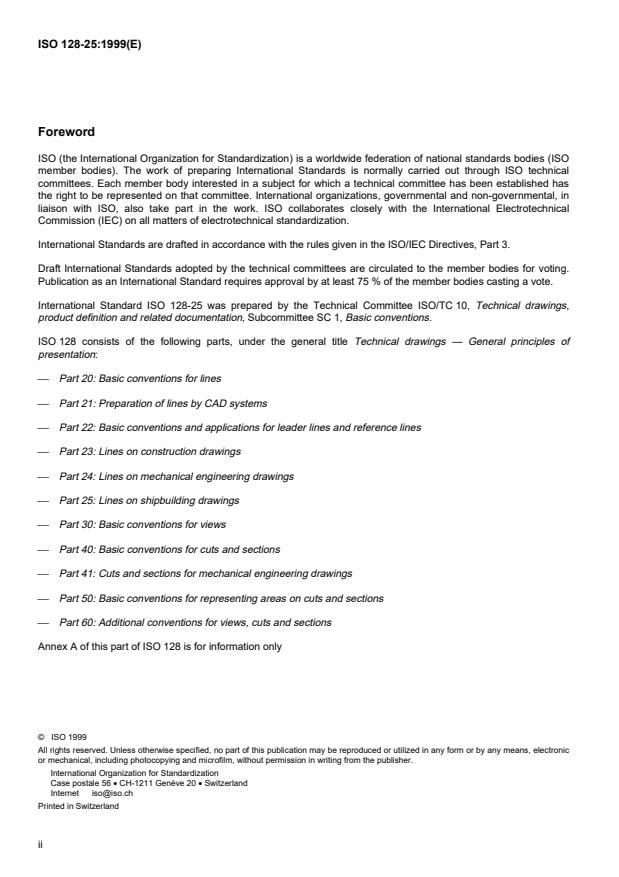

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies (ISO
member bodies). The work of preparing International Standards is normally carried out through ISO technical
committees. Each member body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, governmental and non-governmental, in
liaison with ISO, also take part in the work. ISO collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 3.
Draft International Standards adopted by the technical committees are circulated to the member bodies for voting.
Publication as an International Standard requires approval by at least 75 % of the member bodies casting a vote.
International Standard ISO 128-25 was prepared by the Technical Committee ISO/TC 10, Technical drawings,
product definition and related documentation, Subcommittee SC 1, Basic conventions.
ISO 128 consists of the following parts, under the general title Technical drawings — General principles of
presentation:
Part 20: Basic conventions for lines
Part 21: Preparation of lines by CAD systems
Part 22: Basic conventions and applications for leader lines and reference lines
Part 23: Lines on construction drawings
Part 24: Lines on mechanical engineering drawings
Part 25: Lines on shipbuilding drawings
Part 30: Basic conventions for views
Part 40: Basic conventions for cuts and sections
Part 41: Cuts and sections for mechanical engineering drawings
Part 50: Basic conventions for representing areas on cuts and sections
Part 60: Additional conventions for views, cuts and sections
Annex A of this part of ISO 128 is for information only
© ISO 1999
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means, electronic
or mechanical, including photocopying and microfilm, without permission in writing from the publisher.
International Organization for Standardization
Case postale 56 • CH-1211 Genève 20 • Switzerland
Internet iso@iso.ch
Printed in Switzerland
ii
---------------------- Page: 2 ----------------------
©
INTERNATIONAL STANDARD ISO ISO 128-25:1999(E)
Technical drawings — General principles of presentation —
Part 25:
Lines on shipbuilding drawings
1 Scope
This part of ISO 128 specifies application rules and basic conventions for the types of lines on shipbuilding
drawings.
2 Normative references
The following normative documents contain provisions which, through reference in this text, constitute provisions of
this part of ISO 128. For dated references, subsequent amendments to, or revisions of, any of these publications do
not apply. However, parties to agreements based on this part of ISO 128 are encouraged to investigate the
possibility of applying the most recent editions of the normative documents indicated below. For undated
references, the latest edition of the normative document referred to applies. Members of ISO and IEC maintain
registers of currently valid International Standards.
ISO 128-20:1996, Technical drawings — General principles of presentation — Part 20: Basic conventions for lines.
ISO 6428:1982, Technical drawings — Requirements for microcopying.
3 General principles
The basic types of lines, their designations and dimensions as well as general rules for draughting of lines are
specified in ISO 128-20.
The requirements for microcopying are specified in ISO 6428.
4 Types of lines and their application
The different types of lines and their application are described in Table 1.
The first part of the line number in Table 1 corresponds to the basic type number, in accordance with ISO 128-20.
1
---------------------- Page: 3 ----------------------
© ISO
ISO 128-25:1999(E)

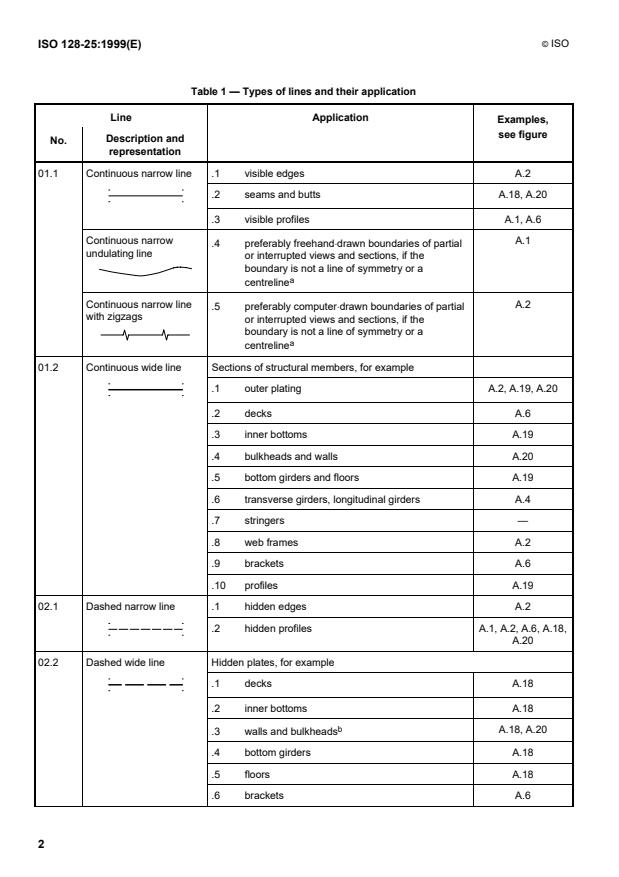

Table 1 — Types of lines and their application
Line Application
Examples,
see figure
Description and
No.
representation
01.1 Continuous narrow line .1 visible edges A.2
.2 seams and butts A.18, A.20
.3 visible profiles A.1, A.6
Continuous narrow A.1
.4 preferably freehand×drawn boundaries of partial
undulating line
or interrupted views and sections, if the
boundary is not a line of symmetry or a
a
centreline
Continuous narrow line A.2
.5 preferably computer×drawn boundaries of partial
with zigzags
or interrupted views and sections, if the
boundary is not a line of symmetry or a
a
centreline
01.2 Continuous wide line Sections of structural members, for example
.1 outer plating A.2, A.19, A.20
.2 decks A.6
.3 inner bottoms A.19
.4 bulkheads and walls A.20
.5 bottom girders and floors A.19
.6 transverse girders, longitudinal girders A.4
.7 stringers —
.8 web frames A.2
.9 brackets A.6
.10 profiles A.19
02.1 Dashed narrow line .1 hidden edges A.2
.2 hidden profiles A.1, A.2, A.6, A.18,
A.20
02.2 Dashed wide line Hidden plates, for example
.1 decks A.18
.2 inner bottoms A.18
b
A.18, A.20
.3 walls and bulkheads
.4 bottom girders A.18
.5 floors A.18
.6 brackets A.6
2
---------------------- Page: 4 ----------------------
© ISO
ISO 128-25:1999(E)
Table 1 (continued)
Line Application
Examples,
see figure
Description and
No.
representation
.1 veed-out openings A.18, A.20
04.1 Long-dashed do
...
NORME ISO
INTERNATIONALE 128-25
Première édition
1999-11-15
Dessins techniques — Principes généraux
de représentation —
Partie 25:
Traits utilisés pour les dessins de construction
navale
Technical drawings — General principles of presentation —
Part 25: Lines on shipbuilding drawings
A
Numéro de référence
ISO 128-25:1999(F)
---------------------- Page: 1 ----------------------
ISO 128-25:1999(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée aux
comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec l'ISO, participent également aux travaux. L'ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI, Partie 3.
Les projets de Normes internationales adoptés par les comités techniques sont soumis aux comités membres pour
vote. Leur publication comme Normes internationales requiert l'approbation de 75 % au moins des comités
membres votants.
La Norme internationale ISO 128-25 a été élaborée par le comité technique ISO/TC 10, Dessins techniques,
définition de produits et documentation y relative, sous-comité SC 1, Conventions générales.
L’ISO 128 comprend les parties suivantes, présentées sous le titre général Dessins techniques — Principes
généraux de représentation:
Partie 20: Conventions de base pour les traits
Partie 21: Préparation des traits par systèmes de CAO
Partie 22: Conventions de base et applications pour les traits de rappel de cote et traits de référence
Partie 23: Traits utilisés dans la documentation de construction et de génie civil
Partie 24: Traits utilisés pour les dessins industriels
Partie 25: Traits utilisés pour les dessins de construction navale
Partie 30: Conventions de base pour les vues
Partie 40: Conventions de base pour les coupes et les sections
Partie 41: Coupes et sections applicables aux dessins industriels
Partie 50: Conventions de base pour la représentation des surfaces sur des coupes et des sections
Partie 60: Conventions complémentaires pour les vues, coupes et sections
L’annexe A de la présente partie de l’ISO 128 est donnée uniquement à titre d’information.
© ISO 1999
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque
forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l'éditeur.
Organisation internationale de normalisation
Case postale 56 • CH-1211 Genève 20 • Suisse
Internet iso@iso.ch
Imprimé en Suisse
ii
---------------------- Page: 2 ----------------------
NORME INTERNATIONALE © ISO ISO 128-25:1999(F)
Dessins techniques — Principes généraux de représentation —
Partie 25:
Traits utilisés pour les dessins de construction navale
1 Domaine d’application
La présente partie de l’ISO 128 spécifie les règles d’application et les conventions de base des types de traits
utilisés pour les dessins de construction navale.
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence qui en est faite,
constituent des dispositions valables pour la présente partie de l’ISO 128. Pour les références datées, les
amendements ultérieurs ou les révisions de ces publications ne s’appliquent pas. Toutefois, les parties prenantes
aux accords fondés sur la présente partie de l’ISO 128 sont invitées à rechercher la possibilité d'appliquer les
éditions les plus récentes des documents normatifs indiqués ci-après. Pour les références non datées, la dernière
édition du document normatif en référence s’applique. Les membres de l'ISO et de la CEI possèdent le registre des
Normes internationales en vigueur.
ISO 128-20:1996, Dessins techniques — Principes généraux de représentation — Partie 20: Conventions de base
pour les traits.
ISO 6428:1982, Dessins techniques — Conditions requises pour la micrographie
3 Principes généraux
Les types de base des traits, leurs désignations et leurs dimensions, ainsi que les règles générales relatives à leur
tracé sont spécifiés dans I'ISO 128-20.
Les exigences concernant la micrographie sont spécifiées dans I'ISO 6428.
4 Types de traits et leurs applications
Les types de traits et leurs applications sont décrits dans le Tableau 1.
Dans ce tableau, la première partie du numéro du trait correspond au numéro du type de base, conformément à
l’ISO 128-20.
1
---------------------- Page: 3 ----------------------
© ISO
ISO 128-25:1999(F)

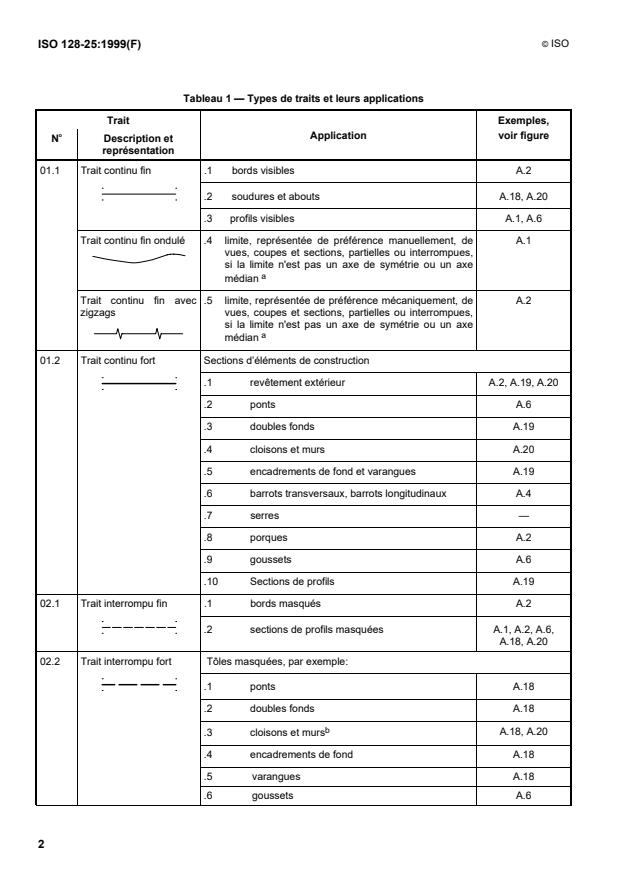

Tableau 1 — Types de traits et leurs applications
Trait Exemples,
o
Application voir figure
N Description et
représentation
01.1 Trait continu fin .1 bords visibles A.2
.2 soudures et abouts A.18, A.20
.3 profils visibles A.1, A.6
Trait continu fin ondulé .4 limite, représentée de préférence manuellement, de A.1
vues, coupes et sections, partielles ou interrompues,
si la limite n'est pas un axe de symétrie ou un axe
a
médian
Trait continu fin avec .5 limite, représentée de préférence mécaniquement, de A.2
zigzags vues, coupes et sections, partielles ou interrompues,
si la limite n'est pas un axe de symétrie ou un axe
a
médian
01.2 Trait continu fort Sections d’éléments de construction
.1 revêtement extérieur A.2, A.19, A.20
.2 ponts A.6
.3 doubles fonds A.19
.4 cloisons et murs A.20
.5 encadrements de fond et varangues A.19
.6 barrots transversaux, barrots longitudinaux A.4
.7 serres —
.8 porques A.2
.9 goussets A.6
.10 Sections de profils A.19
02.1 Trait interrompu fin .1 bords masqués A.2
.2 sections de profils masquées A.1, A.2, A.6,
A.18, A.20
02.2 Trait interrompu fort Tôles masquées, par exemple:
.1 ponts A.18
.2 doubles fonds A.18
b
A.18, A.20
.3 cloisons et murs
.4 encadrements de fond A.18
.5 varangues A.18
.6 goussets A.6
2
---------------------- Page: 4 ----------------------
© ISO
ISO 128-25:1999(F)
Trait Exemples,
o
Application voir figure
N Description et
représentation
04.1 Trait mixte fin à un point .1 ouvertures en vé A.18, A.20
et
...
