IEC 60285:1993

NORME
CEI
INTERNATIONALE
IEC
INTERNATIONAL
Edition 3.2
STANDARD
1999-06
Edition 3:1993 consolidée par les amendements 1:1995 et 2:1998

Edition 3:1993 consolidated with amendments 1:1995 and 2:1998
Accumulateurs alcalins –
Eléments individuels cylindriques rechargeables
étanches au nickel-cadmium
Alkaline secondary cells and batteries –
Sealed nickel-cadmium cylindrical rechargeable
single cells
Numéro de référence
Reference number
CEI/IEC 60285:1993+A1:1995+A2:1998

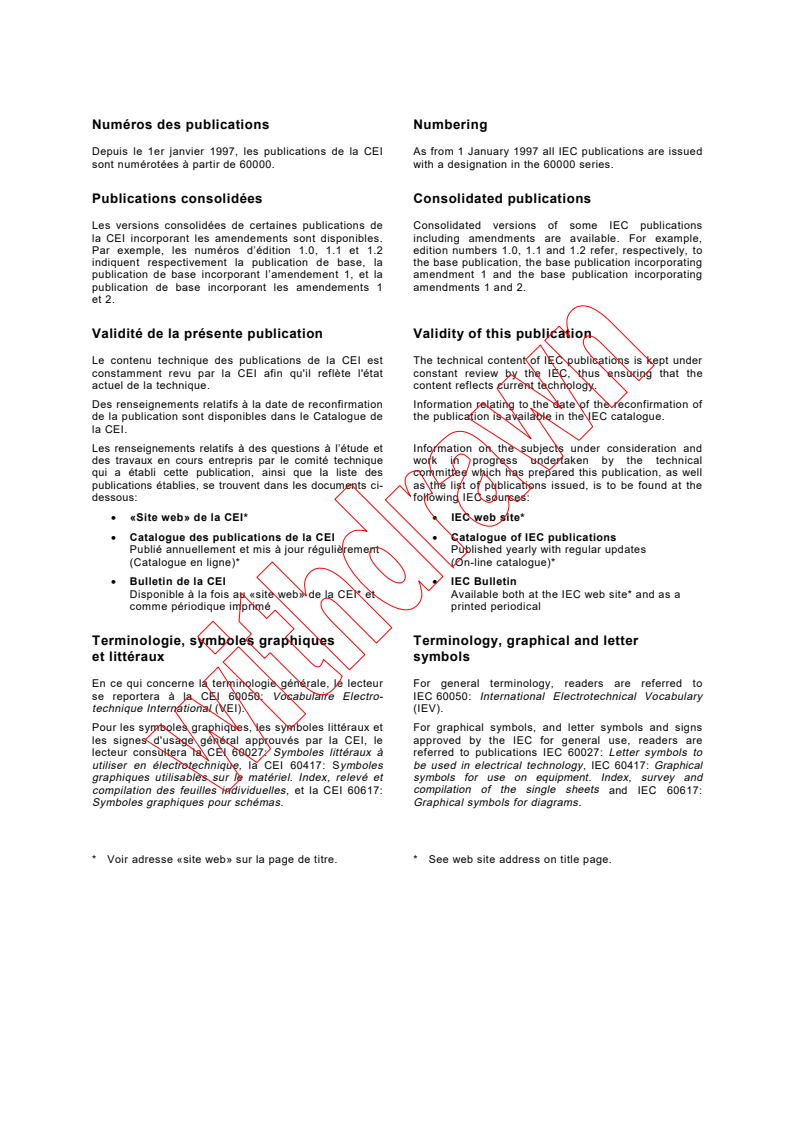

Numéros des publications Numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are issued

sont numérotées à partir de 60000. with a designation in the 60000 series.

Publications consolidées Consolidated publications

Les versions consolidées de certaines publications de Consolidated versions of some IEC publications

la CEI incorporant les amendements sont disponibles. including amendments are available. For example,

Par exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to
indiquent respectivement la publication de base, la the base publication, the base publication incorporating

publication de base incorporant l’amendement 1, et la amendment 1 and the base publication incorporating

publication de base incorporant les amendements 1 amendments 1 and 2.

et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept under
constamment revu par la CEI afin qu'il reflète l'état constant review by the IEC, thus ensuring that the
actuel de la technique. content reflects current technology.
Des renseignements relatifs à la date de reconfirmation Information relating to the date of the reconfirmation of
de la publication sont disponibles dans le Catalogue de the publication is available in the IEC catalogue.
la CEI.
Les renseignements relatifs à des questions à l’étude et Information on the subjects under consideration and
des travaux en cours entrepris par le comité technique work in progress undertaken by the technical
qui a établi cette publication, ainsi que la liste des committee which has prepared this publication, as well
publications établies, se trouvent dans les documents ci- as the list of publications issued, is to be found at the
dessous: following IEC sources:
• «Site web» de la CEI* • IEC web site*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour régulièrement Published yearly with regular updates
(Catalogue en ligne)* (On-line catalogue)*
• Bulletin de la CEI • IEC Bulletin
Disponible à la fois au «site web» de la CEI* et Available both at the IEC web site* and as a
comme périodique imprimé printed periodical
Terminologie, symboles graphiques Terminology, graphical and letter
et littéraux symbols
En ce qui concerne la terminologie générale, le lecteur For general terminology, readers are referred to
se reportera à la CEI 60050: Vocabulaire Electro- IEC 60050: International Electrotechnical Vocabulary
technique International (VEI). (IEV).
Pour les symboles graphiques, les symboles littéraux et For graphical symbols, and letter symbols and signs
les signes d'usage général approuvés par la CEI, le approved by the IEC for general use, readers are
lecteur consultera la CEI 60027: Symboles littéraux à referred to publications IEC 60027: Letter symbols to
utiliser en électrotechnique, la CEI 60417: Symboles be used in electrical technology, IEC 60417: Graphical
graphiques utilisables sur le matériel. Index, relevé et symbols for use on equipment. Index, survey and
compilation des feuilles individuelles, et la CEI 60617: compilation of the single sheets and IEC 60617:
Symboles graphiques pour schémas. Graphical symbols for diagrams.
* Voir adresse «site web» sur la page de titre. * See web site address on title page.

NORME
CEI
INTERNATIONALE
IEC
INTERNATIONAL
Edition 3.2
STANDARD
1999-06
Edition 3:1993 consolidée par les amendements 1:1995 et 2:1998

Edition 3:1993 consolidated with amendments 1:1995 and 2:1998
Accumulateurs alcalins –
Eléments individuels cylindriques rechargeables
étanches au nickel-cadmium
Alkaline secondary cells and batteries –
Sealed nickel-cadmium cylindrical rechargeable
single cells
 IEC 1999 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun any form or by any means, electronic or mechanical,
procédé, électronique ou mécanique, y compris la photo- including photocopying and microfilm, without permission in
copie et les microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http: //www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
PRICE CODE R
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 60285 © CEI:1993+A1:1995+A2:1998

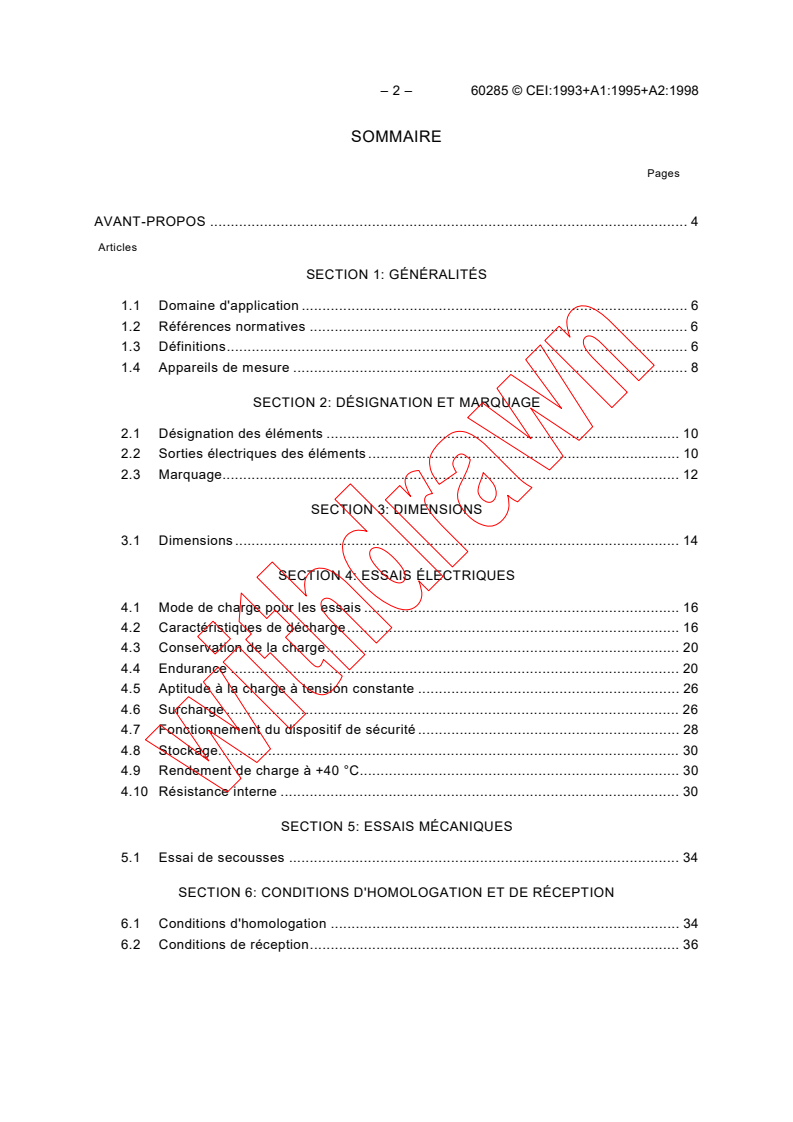

SOMMAIRE
Pages
AVANT-PROPOS . 4

Articles
SECTION 1: GÉNÉRALITÉS
1.1 Domaine d'application . 6
1.2 Références normatives . 6
1.3 Définitions. 6
1.4 Appareils de mesure . 8
SECTION 2: DÉSIGNATION ET MARQUAGE
2.1 Désignation des éléments . 10
2.2 Sorties électriques des éléments . 10
2.3 Marquage. 12
SECTION 3: DIMENSIONS
3.1 Dimensions . 14
SECTION 4: ESSAIS ÉLECTRIQUES
4.1 Mode de charge pour les essais . 16
4.2 Caractéristiques de décharge. 16
4.3 Conservation de la charge. 20
4.4 Endurance . 20
4.5 Aptitude à la charge à tension constante . 26
4.6 Surcharge . 26
4.7 Fonctionnement du dispositif de sécurité . 28
4.8 Stockage. 30
4.9 Rendement de charge à +40 °C. 30

4.10 Résistance interne . 30
SECTION 5: ESSAIS MÉCANIQUES
5.1 Essai de secousses . 34
SECTION 6: CONDITIONS D'HOMOLOGATION ET DE RÉCEPTION
6.1 Conditions d'homologation . 34
6.2 Conditions de réception. 36

60285 © IEC:1993+A1:1995+A2:1998 – 3 –

CONTENTS
Page
FOREWORD . 5

Clause
SECTION 1: GENERAL
1.1 Scope. 7
1.2 Normative references. 7
1.3 Definitions . 7
1.4 Measuring instruments. 9
SECTION 2: DESIGNATION AND MARKING
2.1 Cell designation . 11
2.2 Cell termination . 11
2.3 Marking . 13
SECTION 3: DIMENSIONS
3.1 Dimensions . 15
SECTION 4: ELECTRICAL TESTS
4.1 Charging procedure for test purposes. 17
4.2 Discharge performance. 17
4.3 Charge retention. 21
4.4 Endurance. 21
4.5 Charge acceptance at constant voltage . 27
4.6 Overcharge . 27
4.7 Safety device operation. 29
4.8 Storage . 31
4.9 Charge efficiency at +40 °C. 31
4.10 Internal resistance . 31
SECTION 5: MECHANICAL TESTS
5.1 Bump test. 35
SECTION 6: CONDITIONS FOR APPROVAL AND ACCEPTANCE
6.1 Type approval. 35
6.2 Batch acceptance . 37

– 4 – 60285 © CEI:1993+A1:1995+A2:1998

COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

____________
ACCUMULATEURS ALCALINS –
Eléments individuels cylindriques rechargeables

étanches au nickel-cadmium
AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60285 a été établie par le sous-comité 21A: Accumulateurs
alcalins, du comité d'études 21 de la CEI: Accumulateurs.
La présente version consolidée de la CEI 60285 est issue de la troisième édition (1993)
[documents 21A(BC)74 + 21A(BC)76 et 21A(BC)79 + 21A(BC)80)], de son amendement 1
(1995) [documents 21A(BC)82 et 21A/167/RVD], de son amendement 2 (1998) [documents
21A/242/FDIS et 21A/248/RVD] et du corrigendum 1 (1993).
Elle porte le numéro d'édition 3.2.

Une ligne verticale dans la marge indique où la publication de base a été modifiée par les
amendements 1 et 2.
60285 © IEC:1993+A1:1995+A2:1998 – 5 –

INTERNATIONAL ELECTROTECHNICAL COMMISSION

____________
ALKALINE SECONDARY CELLS AND BATTERIES –

Sealed nickel-cadmium cylindrical

rechargeable single cells
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical reports or guides and they are accepted by the National Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60285 has been prepared by subcommittee 21A: Alkaline secondary
cells and batteries, of IEC technical committee 21: Secondary cells and batteries.
This consolidated version of IEC 60285 is based on the third edition (1993) [documents
21A(CO)74 + 21A(CO)76 and 21A(CO)79 + 21A(CO)80)], its amendment 1 (1995) [documents
21A(CO)82 and 21A/167/RVD], its amendment 2 (1998) [documents 21A/242/FDIS et
21A/248/RVD] and its corrigendum 1 (1993).
It bears the edition number 3.2.

A vertical line in the margin shows where the base publication has been modified by
amendments 1 and 2.
– 6 – 60285 © CEI:1993+A1:1995+A2:1998

ACCUMULATEURS ALCALINS –
Eléments individuels cylindriques rechargeables

étanches au nickel-cadmium
1 Section 1: Généralités
1.1 Domaine d'application
La présente Norme internationale spécifie les essais et les prescriptions applicables aux
éléments individuels cylindriques rechargeables étanches au nickel-cadmium, pouvant être
utilisés dans toutes les orientations. Les essais et les prescriptions spécifiques aux éléments
destinés à la charge permanente aux températures élevées sont aussi inclus.
1.2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente Norme internationale. Au
moment de la publication, les éditions indiquées étaient en vigueur. Tout document normatif
est sujet à révision et les parties prenantes aux accords fondés sur la présente Norme
internationale sont invitées à rechercher la possibilité d'appliquer les éditions les plus récentes
des documents normatif indiqués ci-après. Les membres de la CEI et de l'ISO possèdent le
registre des Normes internationales en vigueur.
CEI 60051, Appareils mesureurs électriques indicateurs analogiques à action directe et leurs
accessoires
CEI 60068-2-29:1987, Essais d'environnement – Deuxième partie: Essai Eb et guide:
Secousses
CEI 60086, Piles électriques
CEI 60410:1973, Plans et règles d'échantillonnage pour les contrôles par attributs
CEI 60485:1974, Voltmètres numériques et convertisseurs électroniques analogiques-numé-
riques à courant continu
1.3 Définitions
Pour les besoins de la présente Norme internationale, les définitions suivantes sont
applicables.
1.3.1
élément étanche
élément dont l'étanchéité aux gaz et aux liquides reste assurée quand il fonctionne dans les
limites de charge et de température spécifiées par le fabricant. L'élément peut être muni d'un
dispositif de sécurité destiné à éviter toute pression interne dangereusement élevée. L'élément
ne requiert pas de complément d'électrolyte et est conçu pour fonctionner toute sa vie dans
son état d'étanchéité initial
1.3.2
tension nominale
la tension nominale d'un élément individuel rechargeable, étanche, au nickel-cadmium est de 1,2 V

60285 © IEC:1993+A1:1995+A2:1998 – 7 –

ALKALINE SECONDARY CELLS AND BATTERIES –

Sealed nickel-cadmium cylindrical

rechargeable single cells
1 Section 1: General
1.1 Scope
This International Standard specifies tests and requirements for sealed nickel-cadmium
cylindrical rechargeable single cells, suitable for use in any orientation. Specific tests and
requirements for cells intended for use in permanent charge at elevated temperatures are also
included.
1.2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this International Standard. At the time of publication, the editions
indicated were valid. All normative documents are subject to revision, and parties to
agreements based on this International Standard are encouraged to investigate the possibility
of applying the most recent editions of the normative documents indicated below. Members of
IEC and ISO maintain registers of currently valid International Standards.
IEC 60051, Direct acting indicating analogue electrical measuring instruments and their
accessories
Environmental testing – Part 2: Tests – Test Eb and guidance: Bump
IEC 60068-2-29: 1987,
IEC 60086, Primary batteries
Sampling plans and procedures for inspection by attributes
IEC 60410: 1973,
IEC 60485: 1974, Digital electronic d.c. voltmeters and d.c. electronic analogue-to-digital converters
1.3 Definitions
For the purpose of this International Standard, the following definitions apply.

1.3.1
sealed cell
a cell which remains closed and does not release either gas or liquid when operated within the
limits of charge and temperature specified by the manufacturer. The cell may be equipped with
a safety device to prevent dangerously high internal pressure. The cell does not require
addition to the electrolyte and is designed to operate during its life in its original sealed state
1.3.2
nominal voltage
the nominal voltage of a single-sealed nickel-cadmium cylindrical rechargeable cell is 1,2 V

– 8 – 60285 © CEI:1993+A1:1995+A2:1998

1.3.3
capacité assignée
quantité d'électricité C en Ah (ampères-heures), indiquées par le fabricant, qu'un élément
individuel est capable de fournir pour un régime de décharge en 5 h jusqu'à une tension finale

de 1,0 V à +20 °C, après charge, repos et décharge dans les conditions spécifiées dans la

section 4.
1.4 Appareils de mesure
Les appareils de mesure utilisés pour les essais doivent correspondre aux grandeurs des para-

mètres à mesurer. Ils doivent être régulièrement étalonnés, afin de respecter en permanence
le degré de précision indiqué ci-dessous.
1.4.1 Mesures de tension
Les appareils utilisés pour les mesures de tension doivent être des voltmètres dont la classe
de précision est au moins de 0,5 suivant la définition donnée dans la CEI 60051 pour les
appareils analogiques et dans la CEI 60485 pour les appareils numériques.
La résistance des voltmètres doit être au moins égale à 10 kΩ/V.
1.4.2 Mesures d'intensité
Les appareils utilisés pour les mesures d'intensité doivent être des ampèremètres dont la
classe de précision est au moins de 0,5, suivant la définition donnée dans la CEI 60051 pour
les appareils analogiques. Les appareils numériques auront la même précision. Cette classe
de précision doit être maintenue dans le système de mesure constitué de l'ampèremètre, du
shunt et des connexions.
1.4.3 Mesures de température
Les appareils utilisés pour les mesures de température doivent être des thermomètres à
échelle graduée ou numérique dont la valeur de chaque graduation ou intervalle n'excède
pas 1 °C.
La précision absolue de l'appareil doit être au moins de 0,5 °C.
1.4.4 Mesures de temps
La précision des mesures de temps doit être au moins de 0,1 %.

60285 © IEC:1993+A1:1995+A2:1998 – 9 –

1.3.3
rated capacity
the quantity of electricity C in Ah (ampere hours) declared by the manufacturer which a single
cell can deliver at the 5 h discharge rate to a final voltage of 1,0 V at +20 °C after charging,

storing and discharging under the conditions specified in section 4.

1.4 Measuring instruments
The measuring instruments used for the tests shall be selected according to the magnitude

of the parameters to be measured. Equipment shall be regularly calibrated to ensure that it

shall at all times have the degree of accuracy given below.
1.4.1 Voltage measurement
The instruments used for voltage measurement shall be voltmeters having an accuracy class
of 0,5 or better as defined in IEC 60051 for analogue instruments and IEC 60485 for digital
instruments.
Ω
The resistance of voltmeters shall be at least 10 k /V.
1.4.2 Current measurement
The instruments used for current measurement shall be ammeters having an accuracy class
of 0,5 or better as defined in IEC 60051 for analogue instruments. Digital instruments shall
be of the same accuracy. This accuracy class shall be maintained for the assembly of
ammeter, shunt and leads.
1.4.3 Temperature measurement
The instruments used for temperature measurement shall be thermometers having a graduated
or digital scale in which the value of each graduation or digit is not in excess of 1 °C.
The absolute accuracy of the instrument shall be 0,5 °C or better.
1.4.4 Time measurement
Time measurement shall be to an accuracy of 0,1 % or better.

– 10 – 60285 © CEI:1993+A1:1995+A2:1998

2 Section 2: Désignation et marquage

2.1 Désignation des éléments
Les éléments individuels cylindriques rechargeables étanches au nickel-cadmium doivent être

désignés par les lettres «KR» suivies d'une lettre L, M, H ou X indiquant si l'élément est prévu

*
pour des régimes de décharge faible (L) , moyenne (M)*, élevée (H)* ou très élevée (X)*, elle-

même suivie de deux groupes de chiffres séparés par un trait oblique.

Lorsqu'un élément est destiné à la charge permanente aux températures élevées une lettre

«T» est insérée entre la lettre L, M ou H et les deux groupes de chiffres.
Les deux chiffres à gauche du trait oblique indiquent le nombre entier égal ou immédiatement
supérieur au diamètre maximal spécifié pour l'élément, exprimé en millimètres.
Les deux chiffres à droite du trait oblique indiquent le nombre entier égal ou immédiatement
supérieur à la hauteur maximale spécifié pour l'élément, exprimée en millimètres.
Si un fabricant réalise un élément dans les dimensions et les tolérances qui le rendent
interchangeable avec une pile, la désignation de cette dernière peut aussi figurer sur l'élément.
EXEMPLE, quand ce sera le cas:
KRL 33/62 ou KRLT 33/62;
KR 20.
2.2 Sorties électriques des éléments
Les différentes sorties électriques suivantes peuvent être employées au choix pour les
éléments cylindriques rechargeables étanches au nickel-cadmium:
2.2.1 Eléments sans connexions «CF»
L'absence de languettes de connexion doit être désignée par les lettres «CF» (voir 2.2.3, figure 1).
EXEMPLE:
KRH 33/62 CF;
ou KRMT 33/62 CF.
2.2.2 Eléments avec languettes de connexion sur le couvercle et sur une génératrice
de l'élément «HH»
Les éléments disposés les uns à côté des autres et orientés dans le même sens doivent
pouvoir être connectés en série pour constituer des batteries de différentes tensions.
Dans ce cas, il est nécessaire de fixer une languette de connexion sur le couvercle (pôle
positif) et une autre sur la partie cylindrique de l'élément (pôle négatif), toutes deux dans le
même plan, sauf indications contraires de l'acheteur (voir 2.2.3, figure 2). Dans ce cas, la
désignation doit être «HH» (haut-haut).
________
*
Ces types d'éléments sont recommandés mais non exclusivement utilisés pour les régimes de décharge
suivants:
– L normalement jusqu'à 0,5 C A;
– M normalement supérieur à 0,5 C A et jusqu'à 3,5 C A;
5 5
– H normalement supérieur à 3,5 C A et jusqu'à 7 C A;
5 5
– X normalement supérieur à 7 C A et jusqu'à 15 C A.
5 5
60285 © IEC:1993+A1:1995+A2:1998 – 11 –

2 Section 2: Designation and marking

2.1 Cell designation
Sealed nickel-cadmium cylindrical rechargeable single cells shall be designated by the letters

*
"KR" followed by a letter L, M, H or X which signifies whether the cell is designed for low (L) ,

medium (M)*, high (H)* or very high (X)* rates of discharge, followed by two groups of figures

separated by a solidus. When a cell is intended for permanent charge at elevated temperatures

a letter "T" is inserted between the letter L, M or H and the two groups of figures.

The two figures to the left of the solidus shall indicate the whole number equal to or
immediately above the maximum diameter specified for the cell, expressed in millimetres.
The two figures to the right of the solidus shall indicate the whole number equal to or
immediately above the maximum height specified for the cell, expressed in millimetres.
When a manufacturer designs a cell with dimensions and tolerances which make it
interchangeable with a primary battery, the designation of the primary battery may also be
indicated on the cell.
EXAMPLE, when applicable:
KRL 33/62 or KRLT 33/62,
KR 20.
2.2 Cell termination
The following alternative terminations may be employed for sealed nickel-cadmium cylindrical
rechargeable cells:
2.2.1 Connection-free cells, "CF"
The absence of attached connection tabs shall be designated by the letters "CF" (see 2.2.3,
figure 1).
EXAMPLE:
KRH 33/62 CF
or KRMT 33/62 CF.
2.2.2 Cells with connection tabs on the cover and along the length, "HH"

Cells positioned side by side, and in the same direction, shall be capable of being connected in
series so as to constitute batteries of different voltages.
In this configuration, a connection tab shall be attached to the cover (positive pole) and another
connection tab shall be attached along the length of the cylindrical wall of the cell (negative
pole) both in the same plane unless otherwise specified by the purchaser (see 2.2.3, figure 2).
In this case, the designation shall be "HH" (head-head).
________
*
These types of cells are recommended but not exclusively used for the following discharge rates:
– L typically up to 0,5 C A;
– M typically above 0,5 C A and up to 3,5 C A;
5 5
– H typically above 3,5 C A and up to 7 C A;
5 5
C C
– X typically above 7 A and up to 15 A.
5 5
– 12 – 60285 © CEI:1993+A1:1995+A2:1998

EXEMPLE:
KRH 33/62 HH;
ou KRMT 33/62 HH.
2.2.3 Eléments avec languettes de connexion sur le couvercle et sur le fond «HB»

Les éléments disposés les uns à côté des autres mais tête-bêche, doivent pouvoir être

connectés en série. Dans ce cas, il est nécessaire de fixer une languette de connexion sur le

couvercle (pôle positif) et une autre sur le fond de l'élément (pôle négatif), toutes deux

parallèles et en directions opposées, sauf indication contraire de l'acheteur (voir figure 3).

Dans ce cas, la désignation doit être «HB» (haut-bas).
EXEMPLE:
KRH 33/62 HB;
ou KRMT 33/62 HB.
Figure 1 – Eléments sans Figure 2 – Configuration Figure 3 – Configuration
connexions haut-haut haut-bas
KR. CF KR. HH KR. HB
2.3 Marquage
Sauf spécification différente fixée par l'acheteur, chaque élément livré sans cosses (sortie CF)
doit comporter un marquage durable donnant les indications suivantes:
– étanche, rechargeable au nickel-cadmium;
– désignation de l'élément conforme à l'article 2.1;
– capacité assignée;
– tension nominale;
– régime de charge recommandé et durée ou le courant de charge permanente pour les
éléments «T»;
– polarité;
– année et trimestre de fabrication (pouvant être codés);
– nom ou marque d'identification du fabricant ou du fournisseur.
NOTE – En général, les éléments individuels cylindriques rechargeables étanches au nickel-cadmium munis de
languettes de connexion (sorties HH et HB) ne nécessitent pas d'étiquettes s'ils font partie intégrante d'une
batterie. Dans ce cas la batterie elle-même comportera le marquage indiqué ci-dessus.

60285 © IEC:1993+A1:1995+A2:1998 – 13 –

EXAMPLE:
KRH 33/62 HH;
or KRMT 33/62 HH.
2.2.3 Cells with connection tabs on the cover and on the base, "HB"

Cells positioned side by side and arranged head to base shall be capable of being connected in

series. In this configuration, a connection tab shall be attached to the cover (positive pole) and

another connection tab to the base of the cell (negative pole) parallel and in the opposite

direction unless otherwise specified by the purchaser (see figure 3). In this case, the

designation shall be "HB" (head-base).
EXAMPLE:
KRH 33/62 HB;
or KRMT 33/62 HB.
Figure 1 – Connection Figure 2 – Head-head Figure 3 – Head-base
free cells configuration configuration
KR . CF KR . HH KR . HB
2.3 Marking
Except when otherwise required by the purchaser, each cell supplied without connections (CF
termination) shall carry durable markings giving the following information:
– sealed, rechargeable nickel-cadmium;
– cell designation as specified in clause 2.1;
– rated capacity;
– nominal voltage;
– recommended charge rate and time or permanent charge current for "T"-cells;
– polarity;
– year and quarter of manufacture (which may be in code);
– name or identification of manufacturer or supplier.
NOTE – In general, sealed nickel-cadmium cylindrical rechargeable single cells with connection tabs (HH and HB
termination) need no labels if they form an integral part of a battery, in which case, the battery itself is marked with
the above information.
– 14 – 60285 © CEI:1993+A1:1995+A2:1998

3 Section 3: Dimensions
3.1 Dimensions
Figure 4 – Eléments cylindriques gainés interchangeables avec des piles
Le tableau 1 montre les dimensions des éléments gainés interchangeables avec des piles.
Tableau 1 – Eléments cylindriques rechargeables étanches au nickel-cadmium
interchangeables avec des piles
2)
Pile
1)
Dimensions
Désignation correspondante
de la CEI 60086
KR 03 R 03 Toutes les dimensions doivent être
KR  6 R  6 conformes à la CEI 60086-2
KR 14 R 14
KR 20 R 20
1)
Les désignations doivent être conformes à la nomenclature de la CEI 60086-1.
2)
Dans certains pays, ces types sont aussi connus selon les désignations suivantes: AAA (R 03); AA (R 6);

C (R 14); D (R 20).
60285 © IEC:1993+A1:1995+A2:1998 – 15 –

3 Section 3: Dimensions
3.1 Dimensions
Figure 4 – Jacketed cylindrical cells interchangeable with primary batteries
Table 1 shows the dimensions for jacketed cells which are interchangeable with primary
batteries.
Table 1 – Sealed nickel-cadmium cylindrical rechargeable cells
interchangeable with primary batteries
Corresponding
1) 2)
Dimensions
Designation primary battery
IEC 60086
KR 03 R 03 All dimensions shall be in
KR 6 R  6 accordance with IEC 60086-2
KR 14 R 14
KR 20 R 20
1)
Designations shall be in accordance with the nomenclature rules given in IEC 60086-1.

2)
In some countries these types are also known as: AAA (R 03); AA (R 6); C (R 14); D (R 20).

– 16 – 60285 © CEI:1993+A1:1995+A2:1998

Le tableau 2 montre les dimensions des éléments gainés non interchangeables avec des piles.

Tableau 2 – Eléments gainés individuels cylindriques rechargeables étanches

au nickel-cadmium
NOTE – Les languettes de connexion sont exclues.

Diamètre Hauteur
Désignation
mm mm
KR 11/45 10,5 44,5




KR 12/30 12,0 30,0


KR 15/18 14,5 17,5



KR 15/30 14,5 30,0


 0
KR 15/51 14,5 50,5

   –0,7
KR 17/18 17,0 17,5 

 0

KR 17/29 17,0 28,5
– 1,5

KR 17/43 17,0 43,0




KR 17/50 17,0 50,0

KR 23/27 23,0 26,5




KR 23/34 23,0 34,0


KR 23/43 23,0 43,0




KR 26/31 25,8 31,0


KR 26/50 25,8   –1,0 50,0




KR 33/44 33,0 44,0
– 2,0

KR 33/62 33,0 61,5 



KR 33/91 33,0 91,0

–2,5
KR 44/91 43,5 91,0 
–2,5
* Les lettres KR doivent être suivies de L, M, H ou X ou de LT, MT ou HT selon le cas (voir l'article 2.1).
4 Section 4: Essais électriques
Les intensités de charge et de décharge mises en oeuvre pour les essais figurant dans les
articles 4.1 à 5.1 inclus se rapportent à la capacité assignée.
Pour tous les essais, à l'exception de celui de l'article 4.7, aucune fuite d'électrolyte ne doit
être observée sous forme liquide.

4.1 Mode de charge pour les essais
Sauf spécification contraire de la présente norme, la charge précédant les différents essais
prévus doit être effectuée à une température ambiante de 20 °C ± 5 °C et sous une intensité
constante de 0,1 C A pendant 16 h.
Avant la charge, l'élément doit être déchargé jusqu'à une tension finale de 1,0 V sous une
intensité constante de 0,2 C A, à la température de 20 °C ± 5 °C.
4.2 Caractéristiques de décharge
Les essais de décharge ci-après sont effectués dans l'ordre indiqué.

60285 © IEC:1993+A1:1995+A2:1998 – 17 –

Table 2 shows the dimensions of jacketed cells other than those which are interchangeable

with primary batteries.
Table 2 – Jacketed sealed nickel-cadmium cylindrical rechargeable single cells

NOTE – Connection tabs are excluded.

Diameter Height
Designation
mm mm
KR 11/45 10,5 44,5




KR 12/30 12,0 30,0


KR 15/18 14,5 17,5



KR 15/30 14,5 30,0


 0
KR 15/51 14,5 50,5


–0,7

KR 17/18 17,0 17,5

 0

KR 17/29 17,0 28,5

–1,5

KR 17/43 17,0 43,0




KR 17/50 17,0 50,0

KR 23/27 23,0 26,5




KR 23/34 23,0 34,0


KR 23/43 23,0 43,0




KR 26/31 25,8 31,0


KR 26/50 25,8   –1,0 50,0


 0

KR 33/44 33,0 44,0

   –2,0

KR 33/62 33,0 61,5



KR 33/91 33,0 91,0

–2,5
KR 44/91 43,5 91,0 
–2,5
* The letters KR to be followed by L, M, H or X and LT, MT or HT as appropriate (see clause 2.1).
4 Section 4: Electrical tests
Charge and discharge currents for the tests in accordance with clauses 4.1 to 5.1 inclusive
shall be based on the rated capacity.
In all tests, with exception of that specified in clause 4.7, leakage of electrolyte resulting in
observed liquid shall not occur.
4.1 Charging procedure for test purposes
Unless otherwise stated in this standard, the charging procedure for test purposes shall be
C
carried out at an ambient temperature of 20 °C ± 5 °C at a constant current of 0,1 A for 16 h.
Prior to charging, the cell shall have been discharged at 20 °C ± 5 °C down to a final voltage of
1,0 V at a constant current of 0,2 C A.
4.2 Discharge performance
The following discharge tests shall be carried out in sequence.

– 18 – 60285 © CEI:1993+A1:1995+A2:1998

4.2.1 Caractéristiques de décharge à 20 °C

L'élément doit être chargé conformément à l'article 4.1. Après la charge, l'élément doit être mis

au repos pendant au moins 1 h et au plus 4 h à la température ambiante de 20 °C ± 5 °C.

L'élément doit être ensuite déchargé à la température ambiante de 20 °C ± 5 °C et comme

spécifié dans le tableau 3. La durée de la décharge ne doit pas être inférieure aux valeurs

minimales spécifiées dans le tableau 3.

Tableau 3 – Caractéristiques de décharge à 20 °C

Durée minimale de décharge
Conditions de décharge
(en heures, minutes)
Valeur de Tension
Désignation de l'élément
l'intensité constante finale
AV
L/LT M/MT H/HT X
1)
0,2 C 1,0 5 h 5 h 5 h 5 h
1  C 1,0 – 42 min 48 min 54 min
2)
5  C 0,8 – – 6 min 9 min
2)
10  C 0,7 – – – 4 min
1)
Cinq cycles sont admis pour cet essai. L'essai doit être terminé à l'issue du premier cycle qui répond à la
spécification.
2)
Avant les essais de décharge aux régimes de 5 C A et de 10 C A, un cycle de conditionnement peut être
5 5
effectué si cela est nécessaire. Ce cycle consiste en une charge à 0,1 C A conformément à l'article 4.1 et une
décharge à 0,2 C A à la température ambiante de 20 °C ± 5 °C conformément à 4.2.1.
4.2.2 Caractéristiques de décharge à –18 °C
L'élément doit être chargé conformément à l'article 4.1. Après la charge, l'élément doit être mis
au repos pendant au moins 16 h et au plus 24 h à la température ambiante de –18 °C ± 2 °C.
L'élément doit être ensuite déchargé à la température ambiante de –18 °C ± 2 °C et comme
spécifié dans le tableau 4. La durée de la décharge ne doit pas être inférieure aux valeurs
minimales spécifiées dans le tableau 4.
Tableau 4 – Caractéristiques de décharge à –18 °C
Durée minimale de décharge
Conditions de décharge
(en heures, minutes)
Valeur de Tension
Désignation de l'élément
l'intensité constante finale
AV HT X
L/LT M MT H
0,2 C 1,0 2 h 3 h 2 h 3 h 2 h 4 h
1  C 0,9 – 15 min 10 min 30 min 20 min 36 min
*
2  C 0,8 – – – 9 min 6 min 13 min
3  C * 0,8 – – – – – 7 min
* Avant les essais de décharge aux régimes de 2 C A et de 3 C A, un cycle de conditionnement peut être effectué
5 5
si cela est nécessaire. Ce cycle consiste en une charge à 0,1 C A conformément à l'article 4.1 et une décharge
à 0,2 C A conformément à 4.2.1 et à la température ambiante de 20 °C 5 °C.
±
60285 © IEC:1993+A1:1995+A2:1998 – 19 –

4.2.1 Discharge performance at 20 °C

The cell shall be charged in accordance with clause 4.1. After charging, the cell shall be stored

for not less than 1 h and not more than 4 h at an ambient temperature of 20 °C ± 5 °C.

The cell shall then be discharged at an ambient temperature of 20 °C ± 5 °C and as specified

in table 3. The duration of discharge shall be not less than the minimum specified in table 3.

Table 3 – Discharge performance at 20 °C

Minimum discharge duration
Discharge conditions
(in hours, minutes)
Rate of Final
Cell designation
constant current voltage
AV L/LT M/MT H/HT X
1)
0,2 C 1,0 5 h 5 h 5 h 5 h
1  C 1,0 – 42 min 48 min 54 min
2)
5  C 0,8 – – 6 min 9 min
2)
C
10   0,7 – – – 4 min
1)
Five cycles are permitted for this test. The test shall be terminated at the end of the first cycle which meets the
requirement.
2)
Before the 5 C A and 10 C A tests, a conditioning cycle may be included if necessary. This cycle shall consist
5 5
of charging at 0,1 C A in accordance with clause 4.1 and discharging at 0,2 C A at an ambient temperature of
5 5
20 °C ± 5 °C according to 4.2.1.
4.2.2 Discharge performance at –18 °C
The cell shall be charged in accordance with clause 4.1. After charging, the cell shall be stored
for not less than 16 h and not more than 24 h at an ambient temperature of –18 °C ± 2 °C.
The cell shall then be discharged at an ambient temperature of –18 °C ± 2 °C and as specified
in table 4. The duration of discharge shall be not less than the minimum specified in table 4.
Table 4 – Discharge performance at –18 °C
Minimum discharge duration
Discharge conditions
(in hours, minutes)
Rate of Final
Cell designation
constant current voltage
AV HT X
L/LT M MT H
0,2 C 1,0 2 h 3 h 2 h 3 h 2 h 4 h
1  C 0,9 – 15 min 10 min 30 min 20 min 36 min
*
2  C 0,8 – – – 9 min 6 min 13 min
3  C * 0,8 – – – – – 7 min
* Before the 2 C A and 3 C A tests, a conditioning cycle may be included if necessary. This cycle shall consist of
5 5
charging at 0,1 C A in accordance with clause 4.1 and discharging at 0,2 C A at an ambient temperature of
5 5
20 °C ± 5 °C according to 4.2.1.

– 20 – 60285 © CEI:1993+A1:1995+A2:1998

4.3 Conservation de la charge
La conservation de la charge doit être vérifiée par l'essai suivant. Après une charge effectuée

conformément à l'article 4.1, l'élément doit être mis au repos à circuit ouvert pendant 28 jours.
La température ambiante moyenne doit être de 20 °C ± 2 °C. La température peut varier dans
la plage de 20 °C ± 5 °C pendant de courtes durées au cours de la période de mise au repos.

L'élément doit être déchargé dans les conditions spécifiées en 4.2.1 et au régime de 0,2 C A.
La durée de la décharge après 28 jours ne doit pas être inférieure à 3 h 15 min.

4.4 Endurance
4.4.1 Endurance en cycles
Avant l'essai d'endurance en cycles, l'élément doit être déchargé à 0,2 C A jusqu'à une tension
finale de 1,0 V.
Le présent essai d'endurance doit être effectué quelle que soit la désignation de l'élément et à
la température ambiante de 20 °C ± 5 °C. Les charges et les décharges doivent être effectuées
à intensité constante suivant les conditions spéci
...
