IEC 61308:2005

NORME CEI
INTERNATIONALE
IEC
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
2005-12
Installations de chauffage diélectrique
haute fréquence –
Méthodes d'essai pour la détermination
de la puissance de sortie
High-frequency dielectric heating
installations –
Test methods for the determination
of power output
Numéro de référence
Reference number
CEI/IEC 61308:2005
Numérotation des publications Publication numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are
sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.
Editions consolidées Consolidated editions
Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its
CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/searchpub) vous permet de faire des (www.iec.ch/searchpub) enables you to search by a
recherches en utilisant de nombreux critères, variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations en line information is also available on recently
ligne sont également disponibles sur les nouvelles issued publications, withdrawn and replaced
publications, les publications remplacées ou retirées, publications, as well as corrigenda.
ainsi que sur les corrigenda.
• IEC Just Published • IEC Just Published
Ce résumé des dernières publications parues This summary of recently issued publications
(www.iec.ch/online_news/justpub) est aussi dispo- (www.iec.ch/online_news/justpub) is also available
nible par courrier électronique. Veuillez prendre by email. Please contact the Customer Service
contact avec le Service client (voir ci-dessous) Centre (see below) for further information.
pour plus d’informations.
• Service clients • Customer Service Centre
Si vous avez des questions au sujet de cette If you have any questions regarding this
publication ou avez besoin de renseignements publication or need further assistance, please
supplémentaires, prenez contact avec le Service contact the Customer Service Centre:
clients:
Email: custserv@iec.ch Email: custserv@iec.ch
Tél: +41 22 919 02 11 Tel: +41 22 919 02 11
Fax: +41 22 919 03 00 Fax: +41 22 919 03 00
.
NORME CEI
INTERNATIONALE
IEC
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
2005-12
Installations de chauffage diélectrique
haute fréquence –
Méthodes d'essai pour la détermination
de la puissance de sortie
High-frequency dielectric heating
installations –
Test methods for the determination
of power output
 IEC 2005 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in any
utilisée sous quelque forme que ce soit et par aucun procédé, form or by any means, electronic or mechanical, including
électronique ou mécanique, y compris la photocopie et les photocopying and microfilm, without permission in writing from
microfilms, sans l'accord écrit de l'éditeur. the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
CODE PRIX
N
PRICE CODE
Commission Electrotechnique Internationale
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 61308  CEI:2005

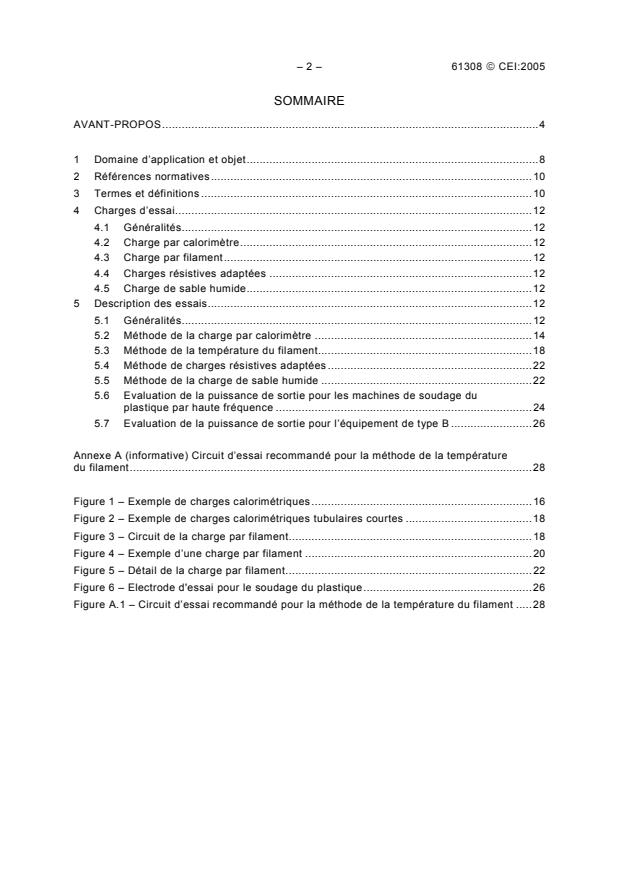

SOMMAIRE
AVANT-PROPOS.4

1 Domaine d’application et objet.8
2 Références normatives.10
3 Termes et définitions .10
4 Charges d’essai.12
4.1 Généralités.12
4.2 Charge par calorimètre.12
4.3 Charge par filament.12
4.4 Charges résistives adaptées.12
4.5 Charge de sable humide.12
5 Description des essais.12
5.1 Généralités.12
5.2 Méthode de la charge par calorimètre .14
5.3 Méthode de la température du filament.18
5.4 Méthode de charges résistives adaptées .22
5.5 Méthode de la charge de sable humide .22
5.6 Evaluation de la puissance de sortie pour les machines de soudage du
plastique par haute fréquence .24
5.7 Evaluation de la puissance de sortie pour l’équipement de type B .26

Annexe A (informative) Circuit d’essai recommandé pour la méthode de la température
du filament.28

Figure 1 – Exemple de charges calorimétriques.16
Figure 2 – Exemple de charges calorimétriques tubulaires courtes .18
Figure 3 – Circuit de la charge par filament.18
Figure 4 – Exemple d’une charge par filament .20
Figure 5 – Détail de la charge par filament.22
Figure 6 – Electrode d'essai pour le soudage du plastique.26
Figure A.1 – Circuit d’essai recommandé pour la méthode de la température du filament .28

61308  IEC:2005 – 3 –
CONTENTS
FOREWORD.5

1 Scope and object.9
2 Normative references .11
3 Terms and definitions.11
4 Test loads .13
4.1 General .13
4.2 Calorimeter load.13
4.3 Lamp load .13
4.4 Matched resistive load.13
4.5 Wet-sand load .13
5 Description of tests.13
5.1 General .13
5.2 Calorimeter-load method .15
5.3 Lamp-load temperature method.19
5.4 Matched resistive load method .23
5.5 Wet-sand load method.23
5.6 Evaluation of the output power for high-frequency dielectric plastic welders .25
5.7 Evaluation of the output power for type B equipment .27

Annex A (informative) Recommended test circuit for the lamp-load method .29

Figure 1 – Example of a calorimeter load .17
Figure 2 – Example of a short tubular calorimeter load .19
Figure 3 – Lamp-load circuit .19
Figure 4 – Example of a lamp load.21
Figure 5 – Detail of the lamp load .23
Figure 6 – Plastic welding test electrode.27
Figure A.1 – Recommended test circuit for the lamp-load method .29

– 4 – 61308  CEI:2005
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
INSTALLATIONS DE CHAUFFAGE DIÉLECTRIQUE
HAUTE FRÉQUENCE –
MÉTHODES D’ESSAI POUR LA DÉTERMINATION
DE LA PUISSANCE DE SORTIE
AVANT-PROPOS
1) La Commission Electrotechnique Internationale (CEI) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes
internationales, des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au
public (PAS) et des Guides (ci-après dénommés "Publication(s) de la CEI"). Leur élaboration est confiée à des
comités d'études, aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les
organisations internationales, gouvernementales et non gouvernementales, en liaison avec la CEI, participent
également aux travaux. La CEI collabore étroitement avec l'Organisation Internationale de Normalisation (ISO),
selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de la CEI
intéressés sont représentés dans chaque comité d’études.
3) Les Publications de la CEI se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de la CEI. Tous les efforts raisonnables sont entrepris afin que la CEI
s'assure de l'exactitude du contenu technique de ses publications; la CEI ne peut pas être tenue responsable
de l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de la CEI s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de la CEI dans leurs publications
nationales et régionales. Toutes divergences entre toutes Publications de la CEI et toutes publications
nationales ou régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) La CEI n’a prévu aucune procédure de marquage valant indication d’approbation et n'engage pas sa
responsabilité pour les équipements déclarés conformes à une de ses Publications.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à la CEI, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de la CEI, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
de justice) et les dépenses découlant de la publication ou de l'utilisation de cette Publication de la CEI ou de
toute autre Publication de la CEI, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de la CEI peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 61308 a été établie par le comité d’études 27 de la CEI:
Chauffage électrique industriel.
Cette deuxième édition annule et remplace la première édition publiée en 1994. Elle constitue
une révision technique. Les modifications significatives par rapport à l'édition antérieure sont
les suivantes:
– l’équipement en essai a été classé en deux types: A et B, selon sa conception;
– les méthodes d’essai ont été complétées par la méthode de la charge de sable humide et
la description de la température du filament par exemple;
– l’évaluation de la puissance de sortie pour les machines de soudage du plastique par
haute fréquence a été ajoutée;
– les définitions ont été alignées sur la seconde édition de la CEI 60050-841:2004.

61308  IEC:2005 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
HIGH-FREQUENCY DIELECTRIC HEATING INSTALLATIONS –
TEST METHODS FOR THE DETERMINATION
OF POWER OUTPUT
FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote international
co-operation on all questions concerning standardization in the electrical and electronic fields. To this end and in
addition to other activities, IEC publishes International Standards, Technical Specifications, Technical Reports,
Publicly Available Specifications (PAS) and Guides (hereafter referred to as “IEC Publication(s)”). Their
preparation is entrusted to technical committees; any IEC National Committee interested in the subject dealt with
may participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. IEC collaborates closely with the International Organization for
Standardization (ISO) in accordance with conditions determined by agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence between
any IEC Publication and the corresponding national or regional publication shall be clearly indicated in the latter.
5) IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any equipment
declared to be in conformity with an IEC Publication.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and expenses
arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of patent
rights. IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 61308 has been prepared by IEC technical committee 27: Industrial
electroheating equipment.
This second edition cancels and replaces the first edition published in 1994 and constitutes a
technical revision. Significant changes with respect to the previous edition are as follows:
− the equipment under test has been classified into two types: A and B, according to their
design;
− test methods have been supplemented by the wet-sand load method and the description of
the lamp load by an example;
− evaluation of the output power for dielectric plastic welders has been added;
− definitions have been brought into line with the second edition of IEC 60050-841:2004.

– 6 – 61308  CEI:2005
Le texte de la présente norme est issu des documents suivants:
FDIS Rapport de vote
27/495/FDIS 27/508/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 2.
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant la date de
maintenance indiquée sur le site web de la CEI sous «http://webstore.iec.ch» dans les
données relatives à la publication recherchée. A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
61308  IEC:2005 – 7 –
The text of this standard is based on the following documents:
FDIS Report on voting
27/495/FDIS 27/508/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 2.
The committee has decided that the contents of this publication will remain unchanged until the
maintenance result date indicated on the IEC web site under "http://webstore.iec.ch" in the data
related to the specific publication. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
– 8 – 61308  CEI:2005
INSTALLATIONS DE CHAUFFAGE DIÉLECTRIQUE
HAUTE FRÉQUENCE –
MÉTHODES D’ESSAI POUR LA DÉTERMINATION
DE LA PUISSANCE DE SORTIE
1 Domaine d’application et objet
La présente Norme internationale est applicable aux installations industrielles de chauffage
diélectrique haute fréquence utilisées dans le cadre d’applications thermiques telles que la
fusion, le séchage, le soudage, l’extermination des insectes et le collage de matériaux
partiellement conducteurs ou non-conducteurs tels que les matières plastiques, le bois, le
caoutchouc, les textiles, le verre, les céramiques, le papier, le bambou ou les denrées
alimentaires, sous une atmosphère normale ou protégée, utilisant par exemple un gaz inerte
ou le vide.
Cette norme concerne les installations de chauffage diélectrique haute fréquence à fréquence
de chauffage diélectrique nominale située dans la plage de 1 MHz à 300 MHz avec une
puissance de sortie utile assignée supérieure à 50 W.
La présente norme a pour but principal de faciliter la conformité aux exigences établies en 6.4
de la CEI 60519-9 lors des essais des sources d’énergie électrothermiques. Elle n’a pas pour
fonction essentielle de décrire une application possible de production de chaleur par haute
fréquence répondant aux exigences de l’utilisateur. Compte tenu du large éventail
d’applications du chauffage diélectrique, il convient de ne pas toujours considérer toutes les
valeurs de puissance de sortie obtenues au cours de ces essais comme la puissance
susceptible d’être dissipée dans une installation particulière de chauffage diélectrique mais,
dans certains cas, la valeur de puissance de sortie pourrait être utilisée à titre indicatif pour
juger des performances.
La puissance nécessaire pour chauffer une charge dépend, par exemple, du type de matériau
chauffé, de la température de chauffage et de l’humidité ambiante ainsi que de la
configuration du système d’électrodes.
NOTE Le chauffage d’une charge avec des paramètres diélectriques modifiant profondément en temps et/ou
température la valeur de la puissance de sortie obtenue avec la charge réelle peut être différent de celui obtenu
dans des conditions d’essais normalisées.
Pour un équipement fonctionnant à l’extérieur des bandes désignées par l’UIT, la fréquence du générateur suit la
fréquence de résonance du circuit de sortie, ainsi la puissance de sortie peut demeurer assez stable au cours du
cycle de travail, même en accordant manuellement le circuit de sortie. Par conséquent, selon la présente norme
l’essai représente bien la puissance de sortie réelle dans des conditions pratiques de fonctionnement.
Pour un matériel fonctionnant dans les bandes désignées par l’UIT, la fréquence du générateur demeure stable,
mais la fréquence de résonance du circuit de puissance varie en fonction de la modification des paramètres
diélectriques de la charge. Par conséquent, la valeur de la puissance moyenne de sortie dans le cycle de travail
peut être encore plus faible que la valeur obtenue dans les conditions d’essai. Cette valeur dépend du temps de
réponse du système d’accord automatique final.
La présente norme s’applique aux équipements fonctionnant normalement en régime assigné
permanent.
61308  IEC:2005 – 9 –
HIGH-FREQUENCY DIELECTRIC HEATING INSTALLATIONS –
TEST METHODS FOR THE DETERMINATION
OF POWER OUTPUT
1 Scope and object
This International Standard is applicable to industrial high-frequency dielectric heating
installations used for the purpose of thermal applications such as melting, drying, welding,
insect extermination, and gluing of partially conductive or non-conductive materials such as
plastics, wood, rubber, textiles, glass, ceramic, paper, bamboo or foodstuffs, in both normal and
protective atmospheres, using, for example, inert gases or vacuum.
This standard relates to high-frequency dielectric heating installations with nominal dielectric
heating frequency in the range from 1 MHz to 300 MHz with rated useful output power greater
than 50 W.
The main purpose of this standard is to assist in compliance with the requirements set out in 6.4
of IEC 60519-9 when testing electroheating power sources. It is not primarily intended as a
means of representing a potential high-frequency heating application for the requirement of the
user. Due to the large variety of dielectric heating applications, any output power value obtained
as a result of these tests should not always be taken as representing the power that can be
dissipated in a particular dielectric heating installation, but, in certain instances, the output
power value could be used as an indication of performance.
The power required to heat a charge is dependent, for example, on the type of material heated,
the temperature of heating and ambient moisture and on the construction of the electrode
system.
NOTE Heating a charge with dielectric parameters deeply changing in time and/or temperature the value of the
output power obtained with the actual charge may be different from that obtained in standard test conditions.
For equipment working outside the ITU-designated bands, the frequency of the generator follows the resonant
frequency of the output circuit, thus the output power can remain fairly stable during the work cycle, even with hand
tuning of the output circuit. Therefore, according to this standard, the test well represents the actual output power in
practical work conditions.
For equipment working in ITU-designated bands, the frequency of the generator remains stable, but the resonant
frequency of the output circuit varies with the change of dielectric parameters of the load. Therefore, the value of the
mean output power in the work cycle can be much lower than the value obtained in the test conditions. This value
depends on the time response of the eventual automatic tuning system.
This standard relates to equipment normally operating under continuous rated conditions.

– 10 – 61308  CEI:2005
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent
document. Pour les références datées, seule l'édition citée s'applique. Pour les références
non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
CEI 60050-841:2004, Vocabulaire Electrotechnique International – Partie 841: Electrothermie
industrielle
CEI 60519-9, Sécurité dans les installations électrothermiques – Partie 9: Exigences
particulières pour les installations de chauffage diélectrique à haute fréquence
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans la CEI 60050-
841 et la CEI 60519-9, ainsi que ceux qui suivent, s’appliquent.
3.1
équipement de type A
équipement muni d’un générateur de chauffage diélectrique indépendant ou séparable de
l’applicateur auquel la puissance haute fréquence est fournie, par exemple un câble HF
coaxial
3.2
équipement de type B
équipement dont le générateur de chauffage diélectrique est directement couplé à l’applica-
teur, par exemple, un générateur incorporé dans la presse à souder le plastique
NOTE Dans certains cas, l’équipement muni du générateur de chauffage diélectrique directement raccordé à
l’enceinte de chauffage et inséparable de celle-ci peut être traité comme un équipement de type A.
3.3
puissance de sortie utile – équipement de type A
puissance maximale mesurée dans la charge d’essai décrite dans la présente norme
NOTE Dans ce type, les bornes de sortie du générateur sont accessibles ou le condensateur de chauffage permet
l’utilisation de l’essai au sable humide. Dans certains cas, les parties de la presse à souder ou de collage peuvent
être déconnectées, permettant l’accès aux bornes de sortie. La puissance de sortie utile sera égale ou supérieure
à la puissance assignée de sortie utile.
3.4
puissance de sortie utile – équipement de type B
puissance oscillatoire calculée sur la base de valeurs mesurées de tensions et de courants
NOTE La conception d’un tel équipement ne permet pas le raccordement d’une charge d’essai. Par conséquent,
seule la puissance de sortie utile évaluée peut être spécifiée (voir le 5.7). Pour un genre particulier d’équipement,
la sortie, par exemple le nombre de pièces chauffées par heure, peut être donnée ou la puissance de sortie peut
être évaluée par l’électrode d’essai pour le soudage du plastique. La puissance de sortie utile sera égale ou
supérieure à la puissance assignée de sortie utile.
3.5
électrode d'essai pour le soudage du plastique
électrode de soudage à arête tranchante, qui est constituée de parties parallèles droites
séparées par 20 mm, de 2 mm de large, 20 mm de haut et dans la mesure où c’est possible
dans la pratique pour la presse utilisée.
___________
61308  IEC:2005 – 11 –
2 Normative references
The following referenced documents are indispensable for the application of this document. For
dated references, only the edition cited applies. For undated references, the latest edition of the
referenced document (including any amendments) applies.
IEC 60050-841:2004, International Electrotechnical Vocabulary – Part 841: Industrial
electroheat
IEC 60519-9, Safety in electroheat installations – Part 9: Particular requirements for
high-frequency dielectric heating installations
3 Definitions
For the purposes of this document, the
...
