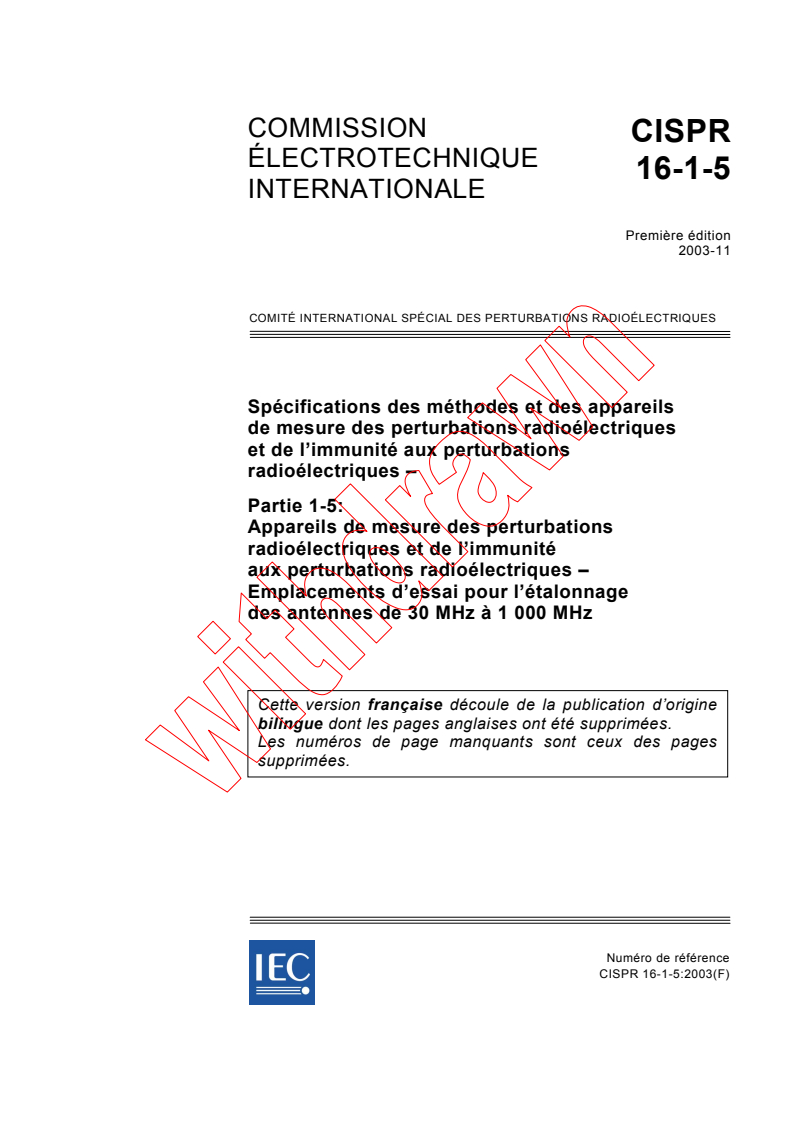

CISPR 16-1-5:2003

COMMISSION
CISPR
ÉLECTROTECHNIQUE
16-1-5
INTERNATIONALE
Première édition
2003-11
COMITÉ INTERNATIONAL SPÉCIAL DES PERTURBATIONS RADIOÉLECTRIQUES
Spécifications des méthodes et des appareils
de mesure des perturbations radioélectriques
et de l’immunité aux perturbations
radioélectriques –
Partie 1-5:
Appareils de mesure des perturbations
radioélectriques et de l’immunité
aux perturbations radioélectriques –
Emplacements d’essai pour l’étalonnage
des antennes de 30 MHz à 1 000 MHz
Cette version française découle de la publication d’origine
bilingue dont les pages anglaises ont été supprimées.
Les numéros de page manquants sont ceux des pages
supprimées.
Numéro de référence

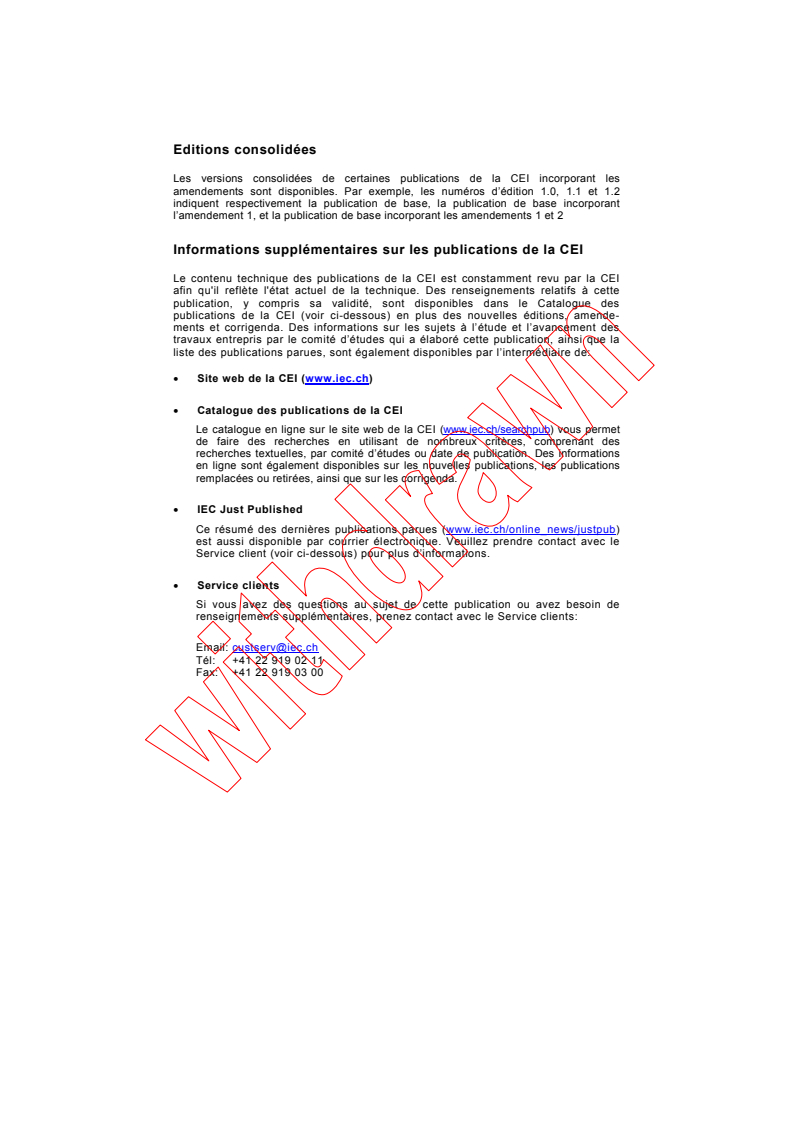

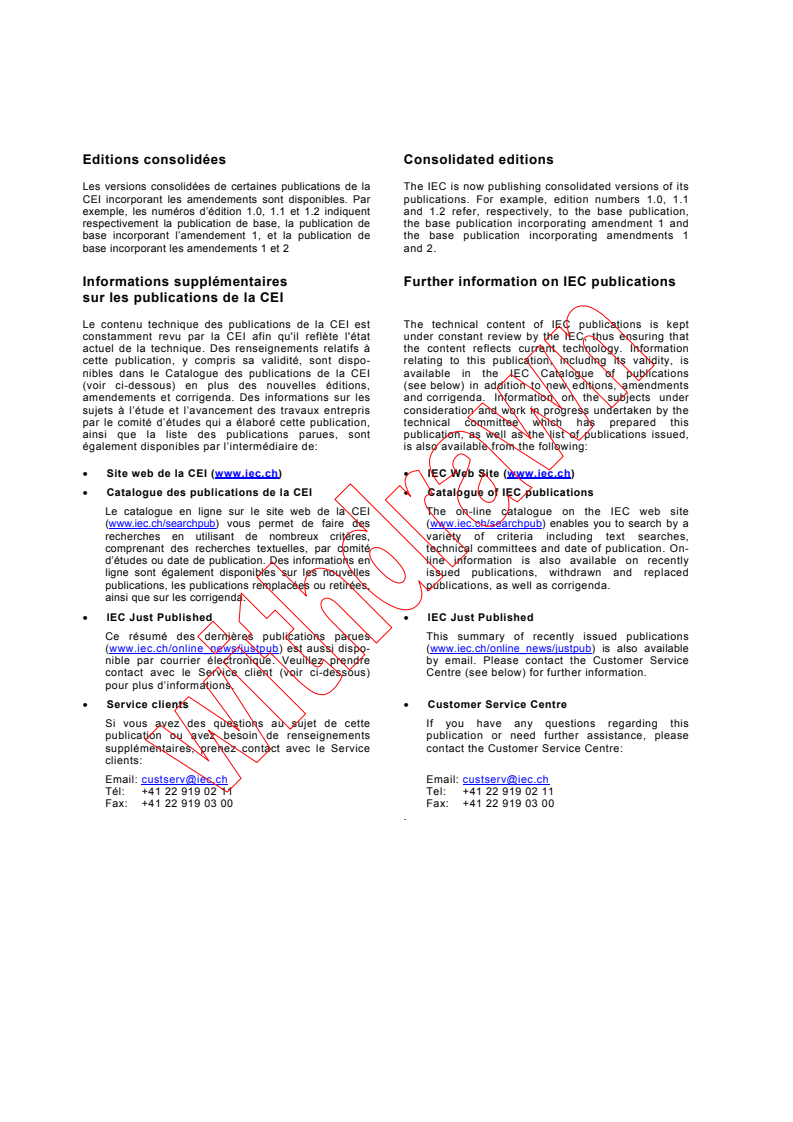

Editions consolidées
Les versions consolidées de certaines publications de la CEI incorporant les
amendements sont disponibles. Par exemple, les numéros d’édition 1.0, 1.1 et 1.2
indiquent respectivement la publication de base, la publication de base incorporant
l’amendement 1, et la publication de base incorporant les amendements 1 et 2
Informations supplémentaires sur les publications de la CEI

Le contenu technique des publications de la CEI est constamment revu par la CEI
afin qu'il reflète l'état actuel de la technique. Des renseignements relatifs à cette
publication, y compris sa validité, sont disponibles dans le Catalogue des
publications de la CEI (voir ci-dessous) en plus des nouvelles éditions, amende-
ments et corrigenda. Des informations sur les sujets à l’étude et l’avancement des
travaux entrepris par le comité d’études qui a élaboré cette publication, ainsi que la
liste des publications parues, sont également disponibles par l’intermédiaire de:
• Site web de la CEI (www.iec.ch)

• Catalogue des publications de la CEI
Le catalogue en ligne sur le site web de la CEI (www.iec.ch/searchpub) vous permet
de faire des recherches en utilisant de nombreux critères, comprenant des
recherches textuelles, par comité d’études ou date de publication. Des informations
en ligne sont également disponibles sur les nouvelles publications, les publications
remplacées ou retirées, ainsi que sur les corrigenda.

• IEC Just Published
Ce résumé des dernières publications parues (www.iec.ch/online_news/justpub)
est aussi disponible par courrier électronique. Veuillez prendre contact avec le
Service client (voir ci-dessous) pour plus d’informations.

• Service clients
Si vous avez des questions au sujet de cette publication ou avez besoin de
renseignements supplémentaires, prenez contact avec le Service clients:

Email: custserv@iec.ch
Tél: +41 22 919 02 11
Fax: +41 22 919 03 00

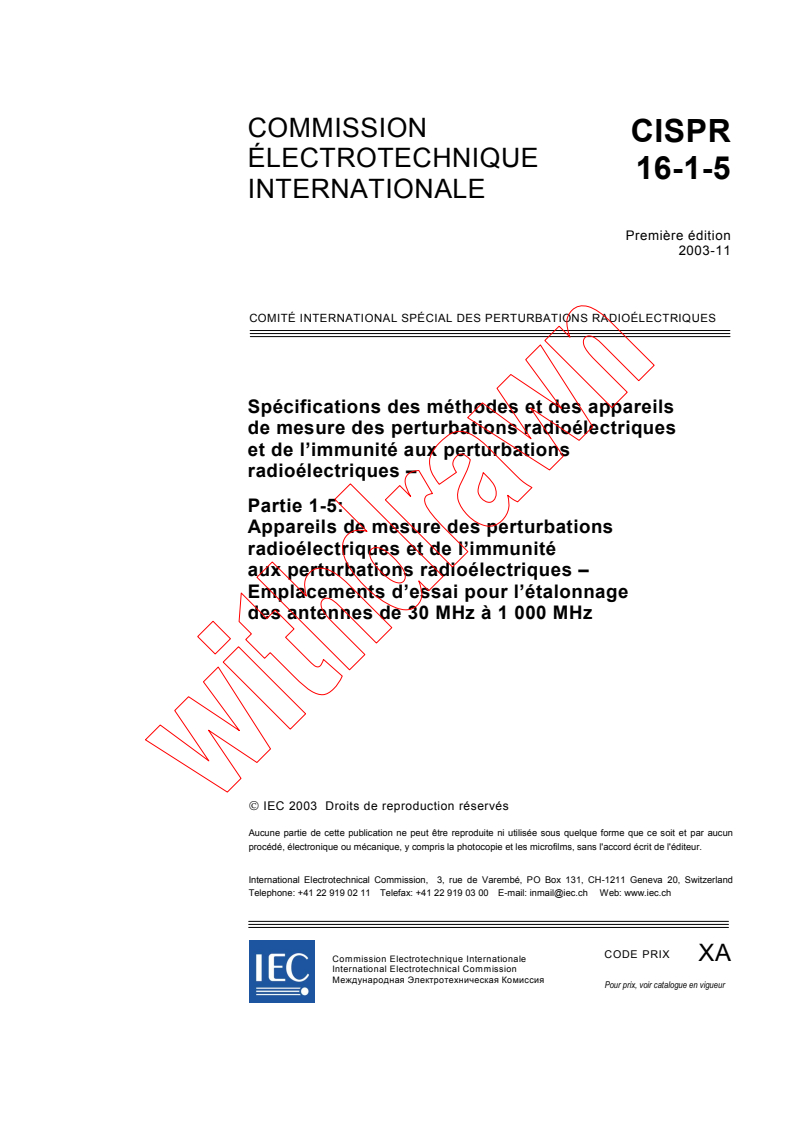

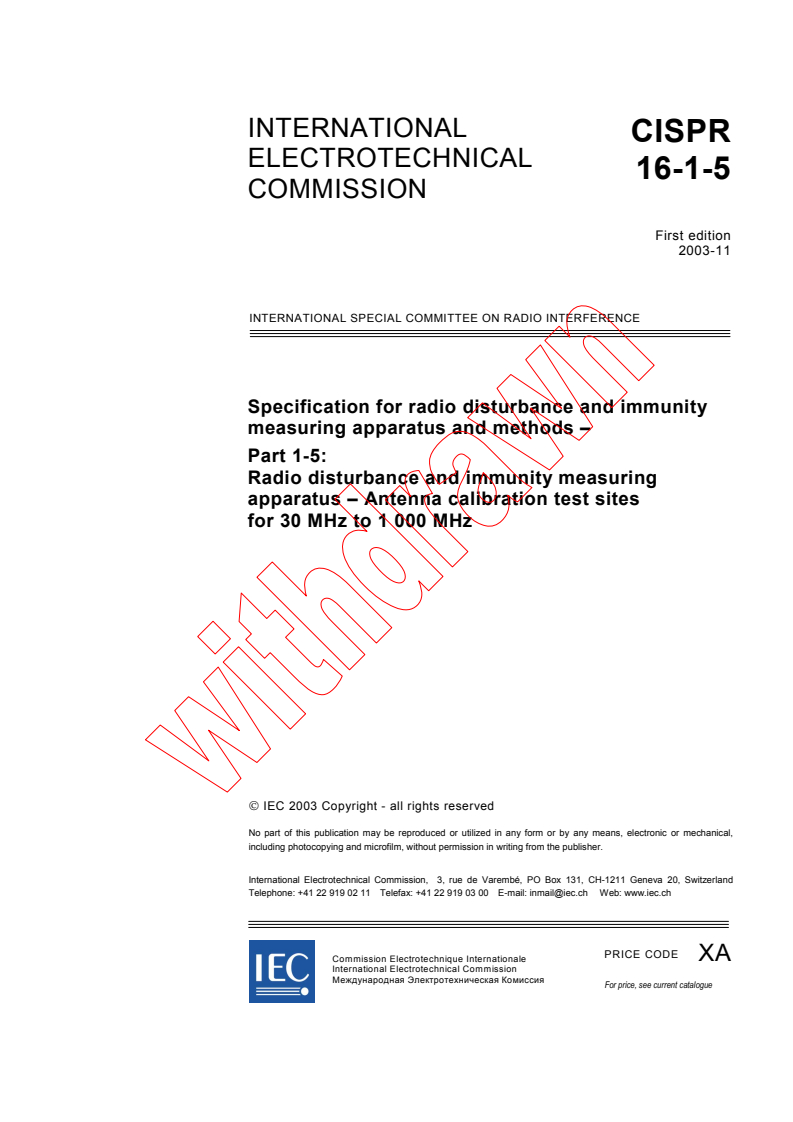

COMMISSION
CISPR
ÉLECTROTECHNIQUE
16-1-5
INTERNATIONALE
Première édition
2003-11
COMITÉ INTERNATIONAL SPÉCIAL DES PERTURBATIONS RADIOÉLECTRIQUES
Spécifications des méthodes et des appareils
de mesure des perturbations radioélectriques
et de l’immunité aux perturbations
radioélectriques –
Partie 1-5:
Appareils de mesure des perturbations
radioélectriques et de l’immunité
aux perturbations radioélectriques –
Emplacements d’essai pour l’étalonnage
des antennes de 30 MHz à 1 000 MHz
 IEC 2003 Droits de reproduction réservés
Aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun
procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l'éditeur.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch  Web: www.iec.ch
CODE PRIX
XA
Commission Electrotechnique Internationale
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
Pour prix, voir catalogue en vigueur

– 2 – CISPR 16-1-5 © CEI:2003

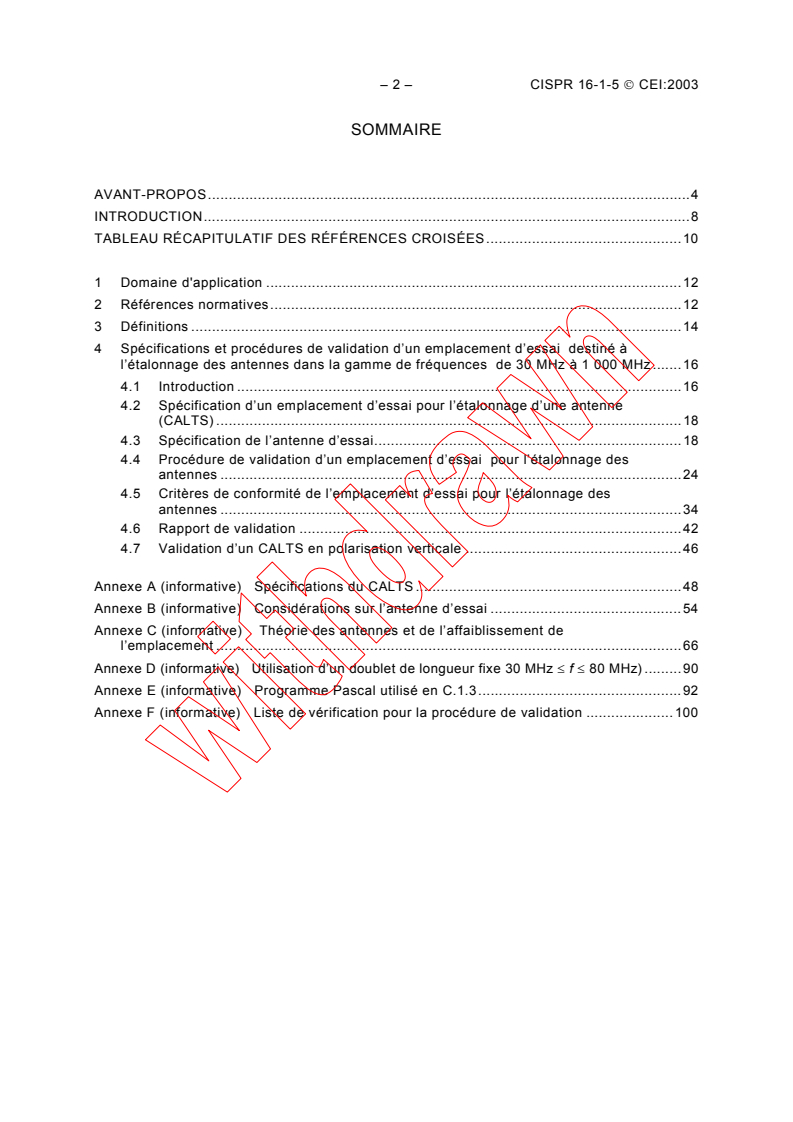

SOMMAIRE
AVANT-PROPOS.4
INTRODUCTION.8
TABLEAU RÉCAPITULATIF DES RÉFÉRENCES CROISÉES.10

1 Domaine d'application.12
2 Références normatives.12
3 Définitions.14
4 Spécifications et procédures de validation d’un emplacement d’essai destiné à
l’étalonnage des antennes dans la gamme de fréquences de 30 MHz à 1 000 MHz .16
4.1 Introduction.16
4.2 Spécification d’un emplacement d’essai pour l’étalonnage d’une antenne
(CALTS) .18
4.3 Spécification de l’antenne d’essai.18
4.4 Procédure de validation d’un emplacement d’essai pour l’étalonnage des
antennes .24
4.5 Critères de conformité de l’emplacement d’essai pour l’étalonnage des
antennes .34
4.6 Rapport de validation .42
4.7 Validation d’un CALTS en polarisation verticale .46

Annexe A (informative)  Spécifications du CALTS .48
Annexe B (informative)  Considérations sur l’antenne d’essai .54
Annexe C (informative)  Théorie des antennes et de l’affaiblissement de
l’emplacement .66
Annexe D (informative)  Utilisation d’un doublet de longueur fixe 30 MHz ≤ f ≤ 80 MHz) .90
Annexe E (informative)  Programme Pascal utilisé en C.1.3.92
Annexe F (informative)  Liste de vérification pour la procédure de validation .100

– 4 – CISPR 16-1-5 © CEI:2003
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
COMITÉ INTERNATIONAL SPÉCIAL DES PERTURBATIONS RADIOÉLECTRIQUES
___________
SPÉCIFICATIONS DES MÉTHODES ET DES APPAREILS
DE MESURE DES PERTURBATIONS RADIOÉLECTRIQUES ET
DE L'IMMUNITÉ AUX PERTURBATIONS RADIOÉLECTRIQUES –

Partie 1-5: Appareils de mesure des perturbations radioélectriques
et de l'immunité aux perturbations radioélectriques –
Emplacements d'essai pour l'étalonnage
des antennes de 30 MHz à 1 000 MHz

AVANT-PROPOS
1) La Commission Electrotechnique Internationale (CEI) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes
internationales, des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au
public (PAS) et des Guides (ci-après dénommés "Publication(s) de la CEI"). Leur élaboration est confiée à des
comités d'études, aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les
organisations internationales, gouvernementales et non gouvernementales, en liaison avec la CEI, participent
également aux travaux. La CEI collabore étroitement avec l'Organisation Internationale de Normalisation (ISO),
selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de la CEI
intéressés sont représentés dans chaque comité d’études.
3) Les Publications de la CEI se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de la CEI. Tous les efforts raisonnables sont entrepris afin que la CEI
s'assure de l'exactitude du contenu technique de ses publications; la CEI ne peut pas être tenue responsable
de l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de la CEI s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de la CEI dans leurs publications
nationales et régionales. Toutes divergences entre toutes Publications de la CEI et toutes publications
nationales ou régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) La CEI n’a prévu aucune procédure de marquage valant indication d’approbation et n'engage pas sa
responsabilité pour les équipements déclarés conformes à une de ses Publications.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à la CEI, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de la CEI, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
de justice) et les dépenses découlant de la publication ou de l'utilisation de cette Publication de la CEI ou de
toute autre Publication de la CEI, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de la CEI peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CISPR 16-1-5 a été établie par le sous-comité A du CISPR : Mesures
des perturbations radioélectriques et méthodes statistiques.
Cette première édition de la CISPR 16-1-5, ainsi que les CISPR 16-1-1, CISPR 16-1-2,
CISPR 16-1-3 et CISPR 16-1-4, annule et remplace la CISPR 16-1, publiée en 1999,
l’amendement 1 (2002) et l’amendement 2 (2003). Elle contient les articles en rapport avec la
CISPR 16-1 sans modifications de leur contenu technique.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 2.

– 6 – CISPR 16-1-5 © CEI:2003
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2005. A
cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
– 8 – CISPR 16-1-5 © CEI:2003
INTRODUCTION
Les publications CISPR 16-1, CISPR 16-2, CISPR 16-3 et CISPR 16-4 ont été réorganisées
en 14 parties, dans le but de pouvoir gérer plus facilement leur évolution et maintenance. Les
nouvelles parties portent de nouveaux numéros. Voir la liste donnée ci-dessous.
Anciennes publications CISPR 16
Nouvelles publications CISPR 16
Appareils de mesure
CISPR 16-1-1
Appareils de mesure
CISPR 16-1-2 Matériels auxiliaires – Perturbations conduites
des perturbations
radioélectriques
CISPR 16-1-3 Matériels auxiliaires – Puissance perturbatrice
CISPR 16-1
et de l'immunité
aux perturbations
Matériels auxiliaires – Perturbations rayonnées
CISPR 16-1-4
radioélectriques
Emplacements d'essai pour l'étalonnage des
CISPR 16-1-5
antennes de 30 MHz à 1 000 MHz
CISPR 16-2-1 Mesures des perturbations conduites
Méthodes de mesure
Mesure de la puissance perturbatrice
CISPR 16-2-2
des perturbations et
CISPR 16-2
de l'immunité
CISPR 16-2-3 Mesures des perturbations rayonnées
CISPR 16-2-4
Mesures de l'immunité
CISPR 16-3 Rapports techniques du CISPR
Incertitudes dans les essais normalisés en CEM
CISPR 16-4-1
Rapports et
Incertitudes de l'instrumentation de mesure
CISPR 16-3 recommandations CISPR 16-4-2
du CISPR
Considérations statistiques dans la détermination
CISPR 16-4-3
de la conformité CEM des produits fabriqués en
grand nombre
Statistiques des plaintes pour le calcul
Incertitudes dans
CISPR 16-4 CISPR 16-4-4
des limites
les mesures CEM
Des informations plus spécifiques concernant la relation entre l' "ancienne" CISPR 16-1 et la
"nouvelle" CISPR 16-1-5 sont données dans le tableau qui suit cette introduction (TABLEAU
RÉCAPITULATIF DES RÉFÉRENCES CROISÉES).
Les spécifications des appareils de mesure sont données dans les cinq nouvelles parties de
la CISPR 16-1, alors que les méthodes de mesure des perturbations radioélectriques sont
désormais couvertes par les quatre nouvelles parties de la CISPR 16-2. Différents rapports
avec des informations sur le contexte du CISPR et sur les perturbations radioélectriques en
général sont donnés dans la CISPR 16-3. La CISPR 16-4 contient des informations relatives
aux incertitudes, aux statistiques et à la modélisation des limites.
La CISPR 16-1 est constituée des cinq parties suivantes, sous le titre général Spécifications
des méthodes et des appareils de mesure des perturbations radioélectriques et de l'immunité
– Appareils de mesure des perturbations radioélectriques et de l'immunité aux perturbations
radioélectriques:
• Partie 1-1: Appareils de mesure,
• Partie 1-2: Matériels auxiliaires – Perturbations conduites,
• Partie 1-3: Matériels auxiliaires – Puissance perturbatrice,
• Partie 1-4: Matériels auxiliaires – Perturbations rayonnées,
• Partie 1-5: Emplacements d'essai pour l'étalonnage des antennes de 30 MHz à 1 000 MHz.

– 10 – CISPR 16-1-5 © CEI:2003
TABLEAU RÉCAPITULATIF DES RÉFÉRENCES CROISÉES

Deuxième édition de la CISPR 16-1 Première édition de la CISPR 16-1-5
Articles, paragraphes Articles, paragraphes

1 1
2 2
3 3
5.13 4
Annexes Annexes
R A
S B
T C
U D
V E
W F
Figures Figures
55, 56, 57, 58, 59 1, 2, 3, 4, 5
S.1, S.2, S.3, S.4 B.1, B.2, B.3, B.4
T.1, T.2, T.3 C.1, C.2, C.3
Tables Tables
19, 20 1, 2
– 12 – CISPR 16-1-5 © CEI:2003
SPÉCIFICATIONS DES MÉTHODES ET DES APPAREILS
DE MESURE DES PERTURBATIONS RADIOÉLECTRIQUES ET
DE L'IMMUNITÉ AUX PERTURBATIONS RADIOÉLECTRIQUES –

Partie 1-5: Appareils de mesure des perturbations radioélectriques
et de l'immunité aux perturbations radioélectriques –
Emplacements d'essai pour l'étalonnage
des antennes de 30 MHz à 1 000 MHz

1 Domaine d'application
La présente partie de la CISPR 16 est une norme fondamentale qui spécifie les exigences
pour l'étalonnage des emplacements d'essai, utilisés pour effectuer l'étalonnage des
antennes, pour les caractéristiques des antennes d'essai, pour la procédure de vérification de
l'étalonnage des emplacements d'essai et les critères de conformité des emplacements
d'essai. Des informations complémentaires sur les exigences pour l'étalonnage des
emplacements, des considérations sur l'antenne d'essai et la théorie des antennes et de
l'affaiblissement de l'emplacement sont données en annexes informatives.
Les spécifications de l'instrumentation de mesure sont données dans la CISPR 16-1-1 et la
CISPR 16-1-4. Des informations supplémentaires et générales sur les incertitudes sont
données dans la CISPR 16-4-1, qui peut être utile pour établir les estimations de l'incertitude
pour les processus d'étalonnage des antennes.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent
document. Pour les références datées, seule l'édition citée s'applique. Pour les références
non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
CISPR 14-1:2000, Compatibilité électromagnétique – Exigences pour les appareils électro-
domestiques, outillages électriques et appareils analogues – Partie 1 : Émission
CISPR 16-1-1:2003, Spécifications des méthodes et des appareils de mesure des
perturbations radioélectriques et de l'immunité aux perturbations radioélectriques – Partie 1-1:
Appareils de mesure des perturbations radioélectriques et de l'immunité – Appareils de
mesure
CISPR 16-1-4:2003, Spécifications des méthodes et des appareils de mesure des
perturbations radioélectriques et de l'immunité aux perturbations radioélectriques – Partie 1-4:
Appareils de mesure des perturbations radioélectriques et de l'immunité – Matériels
auxiliaires – Perturbations rayonnées
CISPR 16-4-1:2003, Spécifications des méthodes et des appareils de mesure des
perturbations radioélectriques et de l'immunité aux perturbations radioélectriques – Partie 4-1:
Incertitudes, statistiques et modélisation des limites – Incertitudes dans les essais normalisés
en CEM
CISPR 16-4-2:2003, Spécifications des méthodes et des appareils de mesure des perturbations
radioélectriques et de l'immunité aux perturbations radioélectriques – Partie 4-2: Incertitudes,
statistiques et modélisation des limites – Incertitudes de l'instrumentation de mesure
CEI 60050(161):1990, Vocabulaire Electrotechnique International (VEI) – Chapitre 161:
Compatibilité électromagnétique
Vocabulaire international des termes fondamentaux et généraux en métrologie, Organisation
Internationale de Normalisation, Genève, seconde édition, 1993

– 14 – CISPR 16-1-5 © CEI:2003
3 Définitions
Pour les besoins de la présente partie du CISPR 16, les définitions suivantes sont
applicables. Voir également les définitions de la CEI 60050(161).
3.1
emplacement d’essai pour l’étalonnage (CALTS)
emplacement d’essai en champ libre avec un plan de sol métallique et un affaiblissement
d’emplacement en polarisation horizontale et verticale du champ électrique très précisément
spécifié
Un CALTS est utilisé pour déterminer le facteur d’antenne en espace libre d’une antenne.
Les mesures d’affaiblissement d’emplacement d’un CALTS sont utilisées pour la comparaison
avec les mesures correspondantes d’affaiblissement d’emplacement d’un emplacement
d’essai de conformité, afin d’évaluer les performances de l’emplacement d’essai de
conformité
3.2
emplacement d’essai de conformité (COMTS)
environnement qui garantit des résultats de mesure valides et répétables des perturbations
en champ électrique produites par des appareils en essai afin d’évaluer leur conformité à des
limites
3.3
antenne
partie d’un système d’émission ou de réception qui est conçue pour rayonner ou pour recevoir
des ondes électromagnétiques d’une façon déterminée
NOTE 1 Dans le contexte de cette norme, le symétriseur fait partie de l’antenne.
NOTE 2 Voir également le terme «antenne filaire».
3.4
symétriseur
réseau électrique passif permettant la transition entre une ligne de transmission ou un
dispositif symétrique et une ligne de transmission ou un dispositif non symétrique, ou le
contraire
3.5
doublet résonnant en espace libre
antenne filaire constituée de deux conducteurs droits et colinéaires de même longueur,
placés bout à bout, séparés par un petit espacement, chacun des conducteurs ayant une
longueur d’environ un quart de longueur d’onde de telle sorte qu’à la fréquence spécifiée,
l’impédance d’entrée de l’antenne filaire mesurée de part et d’autre de l’espacement soit un
réel pur quand le doublet est situé en espace libre
NOTE 1 Dans le contexte de cette norme, cette antenne filaire connectée au symétriseur spécifié est aussi
appelée «antenne d’essai».
NOTE 2 Cette antenne filaire est aussi nommée «doublet accordé».
3.6
affaiblissement de l’emplacement
affaiblissement entre deux positions spécifiées sur un emplacement d’essai, correspondant à
l’affaiblissement d’insertion déterminé par une mesure entre deux accès, lorsqu’une
connexion électrique directe entre la sortie du générateur et l’entrée du récepteur est
remplacée par des antennes d’émission et de réception placées aux positions spécifiées

– 16 – CISPR 16-1-5 © CEI:2003
3.7
antenne d’essai
combinaison du doublet résonnant en espace libre et du symétriseur spécifié
NOTE Dans le cadre de cette norme seulement.
3.8
antenne filaire
structure spécifiée constituée d'un ou plusieurs fils ou tringles métalliques destinée à émettre
ou recevoir des ondes électromagnétiques
NOTE Une antenne filaire ne contient pas de symétriseur.
4 Spécifications et procédures de validation d’un emplacement d’essai
destiné à l’étalonnage des antennes dans la gamme de fréquences
de 30 MHz à 1 000 MHz
L’article 5 de la CISPR 16-1-4 spécifie les exigences pour un emplacement d’essai utilisé
pour effectuer des mesures du champ perturbateur dans la gamme de fréquences de 30 MHz
à 1 000 MHz. Un tel emplacement d’essai peut ne pas être adapté pour l’étalonnage des
antennes. Cet article spécifie les exigences et la procédure de validation d’un emplacement
d’essai adapté pour l’étalonnage des antennes au-dessus d’un plan métallique conducteur
plat dans la gamme de fréquences de 30 MHz à 1 000 MHz. Un emplacement d’essai
répondant à ces exigences contraignantes peut être également utilisé comme emplacement
d’essai de référence pour des comparaisons dans une procédure de validation en alternative
à celle de 5.6 de la CISPR 16-1-4.
4.1 Introduction
Un emplacement d’essai adapté à l’étalonnage des antennes, appelé en abrégé CALTS, est
destiné à fournir un environnement approprié à l’étalonnage d’une antenne pour son facteur
d’antenne en espace libre. Cet étalonnage est effectué de façon plus pratique au-dessus d’un
plan réfléchissant en utilisant uniquement une polarisation horizontale. Les paragraphes 4.3 à
4.6 spécifient les caractéristiques d’un CALTS, les caractéristiques d’une antenne d’essai
calculable et la procédure de vérification (validation) d’un CALTS et ses critères de perfor-
mance. La procédure de validation d’un CALTS donnée en 4.5 nécessite l’utilisation d’une
antenne doublet calculable comme spécifiée en 4.4, permettant ainsi de comparer
l’affaiblissement théorique prévu de l’emplacement aux caractéristiques mesurées du CALTS.
Les éléments à faire figurer dans le rapport de validation du CALTS sont résumés en 4.7.
L’annexe A donne un guide pour la construction d’un CALTS conforme aux critères de
validation spécifiés en 4.6.
Pour qu’un CALTS puisse être utilisé comme emplacement d’essai de référence (REFSITE),
pour la validation des emplacements d’essai conformément à l’article 5 de la CISPR 16-1-4, il
est nécessaire de spécifier certaines exigences complémentaires. Le paragraphe 4.7 spécifie
les caractéristiques complémentaires et les critères de performance. Les emplacements
d’essai spécifiés à l’article 5 de la CISPR 16-1-4, qui sont utilisés pour démontrer la
conformité aux limites d’émission rayonnées, sont appelés ici emplacements d’essai de
conformité (COMTS). La validation d’un COMTS peut être obtenue en le comparant à
l’affaiblissement d’emplacement théorique donné à l’article 5 de la CISPR 16-1-4 (qui prévaut)
ou en comparant les mesures d’affaiblissement d’emplacement du REFSITE à celles
obtenues sur le COMTS avec la même configuration de mesure (antennes, câbles,
générateur, récepteur, etc.).
Les annexes de cette norme contiennent des spécifications informatives d’un CALTS et du
doublet résonnant calculable en espace libre (doublet accordé) à utiliser dans les procédures
de validation du CALTS. Elles donnent également un modèle pour calculer l’affaiblissement
théorique de l’emplacement, des exemples numériques et une liste de vérifications pour la
procédure de validation.
– 18 – CISPR 16-1-5 © CEI:2003
4.2 Spécification d’un emplacement d’essai pour l’étalonnage d’une antenne (CALTS)
4.2.1 Introduction
Le CALTS comprend les principaux composants suivants:
– un plan métallique plat et bon conducteur (le plan réfléchissant);
– une zone libre d’obstacles électromagnétiques entourant le plan réfléchissant.
De plus, les matériels auxiliaires suivants sont nécessaires:
– deux mâts portant les antennes utilisées soit pour la procédure de validation du CALTS
soit pour la procédure d’étalonnage de l’antenne;
– les câbles servant à la connexion de ces antennes;
– les appareils électroniques, comme un générateur RF et un récepteur de mesure.
La spécification normative pour un CALTS est donnée en 4.2.2, tandis que l’annexe A
contient un certain nombre de spécifications informatives servant de guide à la construction et
au positionnement d’un CALTS de telle sorte que les critères de validation soient
normalement respectés.
4.2.2 Spécification normative
Pour l’étalonnage des antennes, le CALTS doit respecter les critères de validation donnés en
4.5.3, c’est-à-dire
a) l’affaiblissement de l’emplacement à des hauteurs d’antenne fixées,
b) les hauteurs d’antenne pour un affaiblissement maximal de l’emplacement, ou pour un
affaiblissement maximal de l’emplacement, à toutes les fréquences pour lesquelles les
antennes doivent être étalonnées.
NOTE 1 Dans la procédure de validation du CALTS, le matériel utilisé est aussi sujet à des spécifications
normatives (voir 4.3 et 4.4).
NOTE 2 Le rapport de validation du CALTS (4.6) contiendra des informations sur la façon dont la satisfaction aux exi-
gences peut être apportée de façon durable pour que le CALTS satisfasse aux exigences pendant son utilisation effective.
4.3 Spécification de l’antenne d’essai
4.3.1 Introduction
Afin de permettre le calcul (numérique) de l’affaiblissement théorique de l’emplacement SA
c
nécessaire dans la procédure de validation, des antennes pouvant être modélisées avec
précision sont nécessaires. Par conséquent, l’antenne d’essai doit être un doublet résonnant
en espace libre connecté à un symétriseur aux propriétés spécifiées. Les spécifications
normatives de l’antenne d’essai sont données en 4.3.2. Un exemple de construction d’une
antenne d’essai est donné à l’annexe B.
L’antenne d’essai est constituée d’un symétriseur et de deux éléments filaires colinéaires
(conducteurs) ayant chacun un diamètre D et une longueur L . Ces éléments sont connectés
we we
aux deux bornes d’alimentation (A et B sur la figure 1) au symétriseur. L’espacement entre
ces deux bornes d’alimentation a une largeur W . La distance bout à bout L de l’antenne est
g a
donnée par L = 2 L + W . Le centre de l’antenne d’essai est le milieu de l’espacement entre
a we g
les bornes d’alimentation sur la ligne reliant les deux éléments filaires colinéaires.
Le symétriseur a un accès d’entrée/sortie (antenne d’émission/de réception) asymétrique et
un accès symétrique aux deux bornes d’alimentation A et B. A titre d’exemple, le rôle du
symétriseur est indiqué schématiquement par le transformateur symétrique/asymétrique de la
figure 1.
– 20 – CISPR 16-1-5 © CEI:2003
4.3.2 Spécifications normatives
4.3.2.1 L’antenne d’essai doit avoir des éléments filaires identiques de longueur L qui
we
peuvent être déconnectés du symétriseur pour permettre la validation des paramètres du
symétriseur et la connexion entre elles des têtes des deux antennes lors des mesures de
l’affaiblissement de l’emplacement.
4.3.2.2 La longueur bout à bout L (f, D ) de l’antenne filaire d’environ λ/2 est déterminée
a we
par la condition selon laquelle, à la fréquence f spécifiée et en espace libre, la valeur absolue
de la partie imaginaire de l’impédance d’entrée aux bornes d’alimentation est inférieure à 1 Ω.
NOTE 1 Si les éléments filaires ont un diamètre constant et si D << L , alors L (f, D ) peut être calculé à partir
we a a we
de l’équation (C.2) en C.1.1. Si le diamètre utilisé n’est pas constant, par exemple lorsqu’une antenne télescopique
est utilisée, L (f) peut être uniquement calculée numériquement; voir C.2.2.
a
NOTE 2 Lorsqu’une antenne télescopique est utilisée, il convient que les éléments télescopiques soient accordés
de telle sorte que les éléments de plus grand diamètre soient utilisés en premier (voir figure 2) et que les calculs
numériques tiennent compte de cette approche.

D
we
Symétriseur
L
we
A
L
W Entrée / sortie
a
g
B
Point de référence
IEC  843/99
NOTE Le centre de l’antenne d’essai est au milieu de l’espacement sur la ligne reliant les deux éléments filaires.

Figure 1 – Diagramme schématique de l’antenne d’essai

IEC  845/99
Figure 2a – Réglage correct Figure 2b – Réglage incorrect
IEC  844/99
Figure 2 – Réglage d’une antenne filaire télescopique à la longueur L
we
– 22 – CISPR 16-1-5 © CEI:2003
A l’étude: Aux fréquences d’essai comprises entre 30 MHz et 80 MHz un doublet de longueur
fixe avec L = L (80 MHz) peut être utilisé.
a a
4.3.2.3 L’espacement entre les bornes d’alimentation doit être égal à W ≤ 15 mm ou
g
W ≤ 0,03 λ , la plus petite de ces deux valeurs étant choisie,
g min
où
λ = c f ;
min 0/ max
f est la plus haute fréquence d’essai à laquelle l’antenne d’essai est utilisée; et
max
c est la vitesse des ondes électromagnétiques dans le vide.
4.3.2.4 Si la distance bout à bout L (f) de l’antenne filaire réelle est égale, à ∆L près, à la
a a
longueur L (f) spécifiée pour cette antenne (voir le tableau 2) cette longueur est supposée
a
valide lorsque l’espacement entre les bornes d’alimentation satisfait à 4.3.2.3.
4.3.2.5 L’accès symétrique du symétriseur doit avoir:
a) une impédance spécifiée Z avec un ROS maximal spécifié (voir le tableau 2) quand
AB
l’accès asymétrique est fermé sur l’impédance Z présentée par le circuit externe (le câble
e
d’alimentation de l’antenne);
b) une symétrie d’amplitude par rapport au point de référence du symétriseur meilleure que
∆A dB (voir le tableau 2) lorsque les deux bornes d’alimentation sont fermées sur une
b
impédance Z /2 par rapport au point de référence du symétriseur;
AB
c) une symétrie de phase de 180° ± ∆φ ° (voir le tableau 2) quand les deux bornes
b
d’alimentation sont fermées sur une impédance Z 2 par rapport au point de référence du
AB/
symétriseur.
NOTE 1 Il convient que les connecteurs aux accès du symétriseur permettent des mesures RF aux trois accès du
symétriseur.
NOTE 2 L’impédance de l’accès symétrique Z est l’impédance entre les bornes d’alimentation A et B (figure1).
AB
La valeur recommandée de cette impédance est Z = 100 Ω (réelle).
AB
présentée par le circuit externe est habituellement de 50 Ω, cela étant la valeur
NOTE 3 L’impédance Z
e
recommandée.
NOTE 4 Les exigences de symétrie sur l’amplitude et la phase permettent de s’assurer que les signaux aux
bornes d’alimentation A et B sont suffisamment proches en amplitude et opposés en phase par rapport au point de
référence du symétriseur. Lorsque l’accès symétrique vérifie ces exigences, l’isolation entre les deux bornes
d’alimentation est supérieure à 26 dB lorsque l’accès asymétrique est terminé par l’impédance Z .
e
NOTE 5 Il convient que les composants du symétriseur soient, autant que possible, orientés de manière à
présenter une surface réfléchissante copolarisée minimale par rapport à l’antenne filaire.
NOTE 6 Les composants du symétriseur sont électriquement blindés afin que leurs propriétés (parasites) ne
soient pas influencées par le milieu extérieur. Le point de référence du symétriseur et la prise de terre de l’accès
entrée/sortie du symétriseur sont connectés à ce blindage.
4.3.2.6 Les propriétés du symétriseur spécifiées en 4.3.2.5 peuvent être déterminées à
partir des mesures des paramètres S et, en partie, par des mesures en injection.
NOTE 1 La connexion directe des symétriseurs en 4.4.4.2 et 4.4.4.4 peut être remplacée par une connexion entre
câbles quand tous les paramètres S des symétriseurs et les impédances d'accès présentées aux symétriseurs par
le générateur et le récepteur sont connus, à condition que les propriétés du symétriseur soient incorporées dans le
calcul de SA .
c
NOTE 2 Les mesures des paramètres S ainsi que celles de l’injection sont décrites dans l'annexe B.

– 24 – CISPR 16-1-5 © CEI:2003
4.3.2.7 Si, lors de la procédure de validation du CALTS, on utilise des antennes d’essai ou
un matériel d’essai dont le Z et/ou le Z diffèrent des valeurs recommandées, soit 100 Ω et
AB e
50 Ω respectivement, il convient que cela soit explicitement mentionné dans le rapport de
validation (4.6).
4.4 Procédure de validation d’un emplacement d’essai
pour l’étalonnage des antennes
4.4.1 Introduction
Dans la procédure de validation, l’affaiblissement de l’emplacement mesuré SA est comparé
m
avec l’affaiblissement de l’emplacement calculé théoriquement SA . La procédure vérifie ainsi
c
si le CALTS se rapproche de façon suffisamment précise des propriétés supposées dans les
calculs de SA, comme suit:
a) le plan est parfaitement plat et infini;
b) la valeur absolue du coefficient de réflexion sur le plan est r = 1;
c) la différence de phase des ondes électromagnétiques polarisées horizontalement
incidentes et réfléchies sur le plan est φ = π radians;
d) l’influence du matériel auxiliaire et du milieu entourant le plan est négligeable.
Afin de vérifier ces propriétés, deux séries de mesures sont nécessaires:
1) les propriétés a), b) et d) sont vérifiées simultanément lors d’une procédure de mesure du
SA pour des hauteurs d’antenne fixes (voir 4.4.4) à l’issue de laquelle les SA mesurés et
calculés sont comparés;
2) les propriétés a), c) et d) sont vérifiées simultanément lors d’une procédure dans laquelle
la hauteur d’une des deux antennes d’essai varie pour trouver un SA maximal; les
hauteurs mesurées et calculées correspondantes sont ensuite comparées (voir 4.4.5).
En alternative, cette dernière série de propriétés peut aussi être vérifiée simultanément par
une procédure de mesure par balayage en fréquence (voir 4.4.6).
Dans ce qui suit, une quantité ±∆X représente la tolérance maximale autorisée d’un
paramètre X lors d’une procédure de validation. Les valeurs de ces tolérances sont résumées
au tableau 2.
4.4.2 Configuration d’essai
4.4.2.1 Les centres des antennes d’essai, des mâts et des câbles coaxiaux des antennes
sont placés dans un plan perpendiculaire au plan réfléchissant et au centre de ce plan.
NOTE Le centre de l’antenne d’essai est défini en 4.3.1.
4.4.2.2 Les éléments filaires colinéaires sont installés parallèlement au plan réfléchissant
(antenne en polarisation horizontale) et perpendiculairement au plan (vertical) mentionné en
4.4.2.1.
NOTE Aux fréquences les plus basses de la bande, par exemple entre 30 MHz et 40 MHz, les éléments filaires
relativement longs peuvent s’affaisser et entraîner ainsi une modification des résultats. Cette influence peut être
éliminée en soutenant les éléments filaires, ou bien prise en compte dans le calcul de l’affaiblissement théorique
de l’emplacement (voir également 4.4.4.3 et 4.5.3.1).
4.4.2.3 La distance horizontale entre les centres des antennes d’essai est de
d = 10,00 m ± ∆d m (voir tableau 2).

– 26 – CISPR 16-1-5 © CEI:2003
4.4.2.4 La hauteur du centre de l’antenne émettrice par rapport au plan réfléchissant est de
h = 2,00 m ± ∆h m (voir tableau 2).
t t
4.4.2.5 La hauteur du centre de l’antenne réceptrice par rapport au plan réfléchissant doit
être réglable aux hauteurs h ± ∆h , comme spécifié dans les tableaux 1 et 2, et doit pouvoir
r r
varier de telle façon que 1,0 m ≤ h ≤ 4,0 m comme spécifié en 4.4.5.
r
4.4.2.6 Les câbles coaxiaux connectés aux symétriseurs des antennes émettrice et
réceptrice cheminent perpendiculairement aux éléments filaires et parallèlement au plan
réfléchissant, à une distance d’au moins 1 m des éléments filaires. Au-delà, les câbles
peuvent reposer sur le plan réfléchissant et (de préférence) cheminer au-dessous du plan
réfléchissant ou bien au-dessus et perpendiculairement aux éléments filaires, jusqu’à ce qu’ils
atteignent le bord du plan. Il est conseillé de charger les câbles coaxiaux reliés au
symétriseur avec des ferrites de façon à éviter un couplage de mode commun.
NOTE 1 Il est recommandé que les câbles aient une impédance de transfert faible pour éviter que les courants
induits sur le blindage du câble aient une influence sur les résultats des mesures via cette impédance.
NOTE 2 Lorsque les câbles cheminent en partie au-dessous du plan réfléchissant, il convient que le blindage du
câble soit relié (sur 360°) au plan réfléchissant à l’endroit où il pénètre sous celui-ci.
4.4.2.7 Le générateur RF et le récepteur RF ne doivent pas être placés au-dessus du niveau
du plan réfléchissant s’ils sont situés à moins de 20 m de ce plan.
4.4.2.8 Le générateur RF doit avoir une bonne stabilité de fréquence et de niveau de signal
de sortie pendant la durée des mesures de l'affaiblissement de l'emplacement. Voir
également 4.4.4.5.
NOTE Il peut être également nécessaire d’introduire dans la procédure de mesure un temps de chauffe préalable
(normalement indiqué par le constructeur de l’appareil) du générateur RF et du récepteur RF pour s’assurer d’une
stabilité suffisante à long terme de ces appareils.
4.4.2.9 La linéarité du récepteur RF doit être étalonnée sur une plage de dynamique d’au
moins 50 dB. L’incertitude sur la linéarité de ce récepteur est appelée ∆A (voir 4.5.2.2). On
r
peut atteindre une valeur de l’incertitude sur la linéarité du récepteur de 0,2 dB.
NOTE Si la plage de linéarité est inférieure à 50 dB, on peut utiliser une méthode de substitution avec un
atténuateur de précision étalonné tel que décrit en 4.4.4.7.
4.4.3 Fréquences d’essai et hauteurs des antennes réceptrices
4.4.3.1 Les spécifications de 4.2.2 étant respectées, les mesures de validation décrites en
4.4.4 doivent être effectuées au moins aux fréquences et aux hauteurs fixées associées h
r
(m) du centre de l’antenne réceptrice au-dessus du plan réfléchissant données au tableau 1.
NOTE 1 Des informations sur les performances du CALTS à des fréquences intermédiaires peuvent être obtenues
en utilisant les mesures par balayage de fréquence comme décrit en A.2.2.
NOTE 2 On doit prendre des précautions dans le cas de réponses à coefficient Q élevé, principalement pour les
fréquences supérieures à 300 MHz. Dans ce cas, il convient qu'une procédure par balayage de fréquence soit
effectuée autour des fréquences spécifiées et aux hauteurs associées.
4.4.3.2 En plus des mesures de validation décrites en 4.4.4, on doit effectuer soit trois
mesures par balayage en hauteur de l’antenne réceptrice comme décrit en 4.4.5, soit trois
mesures par balayage en fréquence comme décrit en 4.4.6.
a) Lorsque les mesures par balayage en hauteur de l’antenne réceptrice sont choisies, elles
doivent être effectuées aux fréquences f suivantes: 300 MHz, 600 MHz et 900 MHz, avec
s
les antennes d’essai accordées à la fréquence f associée.
s
– 28 – CISPR 16-1-5 © CEI:2003
b) Lorsque les mesures par balayage en fréquence sont choisies, elles doivent être
effectuées pour les combinaisons {h , f }: {2,65 m, 300 MHz}, {1,30 m, 600 MHz} et
rs s
{1,70 m, 900 MHz} de hauteur d’antenne réceptrice h , et à la fréquence f d’accord de
rs s
l’antenne.
Tableau 1 – Valeurs des fréquences et des hauteurs fixes de l’antenne de réception
pour les mesures de SA dans le cas où h = 2 m et d = 10 m (4.4.2.3 et 4.4.2.4)
t
Fréquence h Fréquence h Fréquence h
r r r
MHz MHz MHz
m m m
30 4,00 90 4,00 300 1,50
35 4,00 100 4,00 400 1,20
40 4,00 120 4,00 500 2,30
45 4,00 140 2,00 600 2,00
50 4,00 160 2,00 700 1,70
60 4,00 180 2,00 800 1,50
70 4,00 200 2,00 900 1,30
80 4,00 250 1,50 1 000 1,20
4.4.3.3 Si du bruit à bande étroite, comme celui provenant des émetteurs de radiodiffusion,
empêche des mesures précises à une fréquence spécifiée en 4.4.3.1 et 4.4.3.2, une
fréquence d’essai utilisable aussi proche que possible de la fréquence spécifiée doit être
choisie.
La justification de la différence par rapport à la fréquence spécifiée doit être précisée dans le
rapport de validation (voir 4.6).
4.4.3.4 La fréquence du générateur RF fournissant le signal à l’antenne émettrice doit être
réglée à ∆f près (voir tableau 2), d’une fréquence d’essai spécifiée dans le tableau 1 ou en
4.4.3.2.
4.4.4 Mesures d’affaiblissement de l’emplacement
Ce paragraphe décrit les trois mesures nécessaires pour déterminer l’affaiblissement de
l’emplacement mesuré SA (voir 4.5.3.1) aux fréquences spécifiées. L’affaiblissement de
m
l’emplacement considéré est le SA entre les bornes d’alimentation de l’antenne d’émission
(A et B sur les figures 3 et 4) et celles de l’antenne de réception (C et D sur les figures 3
et 4).
NOTE Dans le cas où une série complète de paramètres S pour les symétriseurs est disponible (voir 4.3.2.6), il
est aussi possible de considérer le SA entre les deux interfaces câble/symétriseur à condition que les propriétés
du symétriseur soient introduites dans le calcul du SA théorique. Dans la description donnée ci-dessous, cette
dernière possibilité sera indiquée par une note à l’endroit approprié.

– 30 – CISPR 16-1-5 © CEI:2003

A C
U
r
B
D
Générateur Câble Câble Récepteur
Symétriseur
Symétriseur
IEC  846/99
Figure 3 – Détermination de U (f) ou U (f)
r1 r2
A C
U
s
B D
Générateur Câble Câble Récepteur
Symétriseur Symétriseur
IEC  847/99
Figure 4 – Détermination de U (f) avec les antennes filaires dans leur position spécifiée
s
4.4.4.1 Mesure 1: A une fréquence f spécifiée, la tension de référence U (f) est déterminée.
r1
Cette tension rend possible la prise en compte de l’affaiblissement du signal entre l’accès de
sortie du générateur RF et les bornes d’alimentation de l’antenne filaire d’émission et, de la
même façon, entre les bornes d’alimentation de l’antenne réceptrice et l’accès d’entrée du
récepteur.
U (f) est déterminé comme indiqué ci-dessous (voir figure 3). Les éléments filaires des
r1
antennes d’essai sont déconnectés de leur symétriseur et les deux symétriseurs sont
connectés ensemble (voir également la note 4 ci-dessous) avec une connexion aussi courte
que possible, si possible inférieure à λ /10, λ ayant été défini en 4.3.2.3.
min min
Le niveau du générateur RF est choisi de manière à donner un niveau de lecture sur le
récepteur au moins 60 dB au-dessus du niveau de bruit du récepteur (voir note 2 ci-dessous).
Le niveau lu sur le récepteur est appelé U (f).
r1
NOTE 1 Il convient que le niveau de champ émis ne dépasse pas les niveaux d’émission autorisés localement.
NOTE 2 Dans ce paragraphe, il est supposé que le récepteur RF satisfait à 4.4.2.9. Dans le cas où la note de
4.4.2.9 s’applique, il convient d’appliquer la méthode donnée en 4.4.4.7.
NOTE 3 Le niveau de bruit du récepteur peut être réduit en réduisant la largeur de bande du récepteur. Toutefois,
si le générateur RF et le récepteur RF ne sont pas verrouillés en phase, comme c’est le cas pour un générateur
suiveur et pour un analyseur de spectre, la largeur de bande du récepteur doit être suffisamment large pour qu’une
dérive possible en fréquence du signal du générateur RF n’ait pas d’influence sur les résultats de mesure.
NOTE 4 Si la méthode donnée dans la note de 4.4.4 est suivie, les antennes d’essai complètes sont déconnec-
tées et les deux câbles des antennes sont connectés entre eux pour déterminer U (f) et U (f) de 4.4.4.4.
r1 r2
...
