IEC 61000-4-6:2003/AMD1:2004

NORME CEI
INTERNATIONALE 61000-4-6
AMENDEMENT 1
2004-10
PUBLICATION FONDAMENTALE EN CEM
Amendement 1
Compatibilité électromagnétique (CEM) –
Partie 4-6:
Techniques d’essai et de mesure –
Immunité aux perturbations conduites,
induites par les champs radioélectriques

Cette version française découle de la publication d’origine
bilingue dont les pages anglaises ont été supprimées.
Les numéros de page manquants sont ceux des pages
supprimées.
 IEC 2004 Droits de reproduction réservés
Aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun
procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l'éditeur.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
CODE PRIX
E
Commission Electrotechnique Internationale
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
Pour prix, voir catalogue en vigueur

– 2 – 61000-4-6 Amend.1  CEI:2004

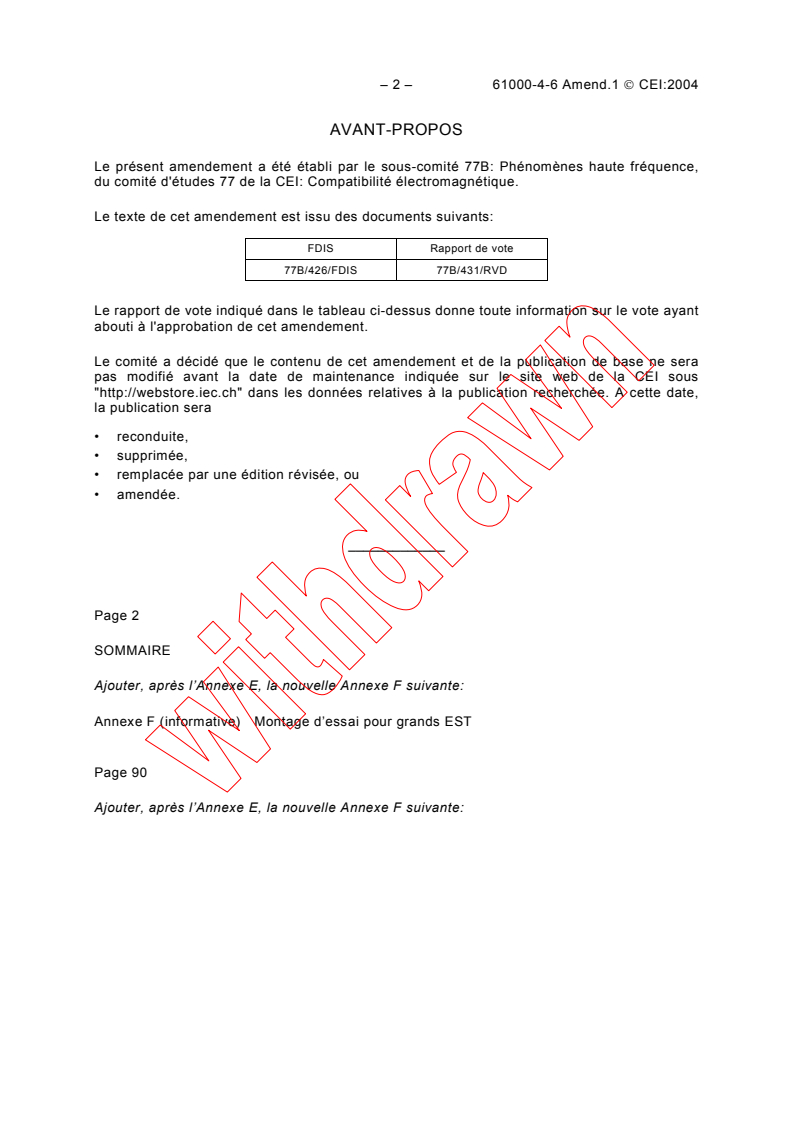

AVANT-PROPOS
Le présent amendement a été établi par le sous-comité 77B: Phénomènes haute fréquence,

du comité d'études 77 de la CEI: Compatibilité électromagnétique.

Le texte de cet amendement est issu des documents suivants:

FDIS Rapport de vote
77B/426/FDIS 77B/431/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cet amendement.
Le comité a décidé que le contenu de cet amendement et de la publication de base ne sera
pas modifié avant la date de maintenance indiquée sur le site web de la CEI sous
"http://webstore.iec.ch" dans les données relatives à la publication recherchée. A cette date,
la publication sera
• reconduite,
• supprimée,
• remplacée par une édition révisée, ou
• amendée.
_____________
Page 2
SOMMAIRE
Ajouter, après l’Annexe E, la nouvelle Annexe F suivante:
Annexe F (informative) Montage d’essai pour grands EST

Page 90
Ajouter, après l’Annexe E, la nouvelle Annexe F suivante:

– 4 – 61000-4-6 Amend.1  CEI:2004

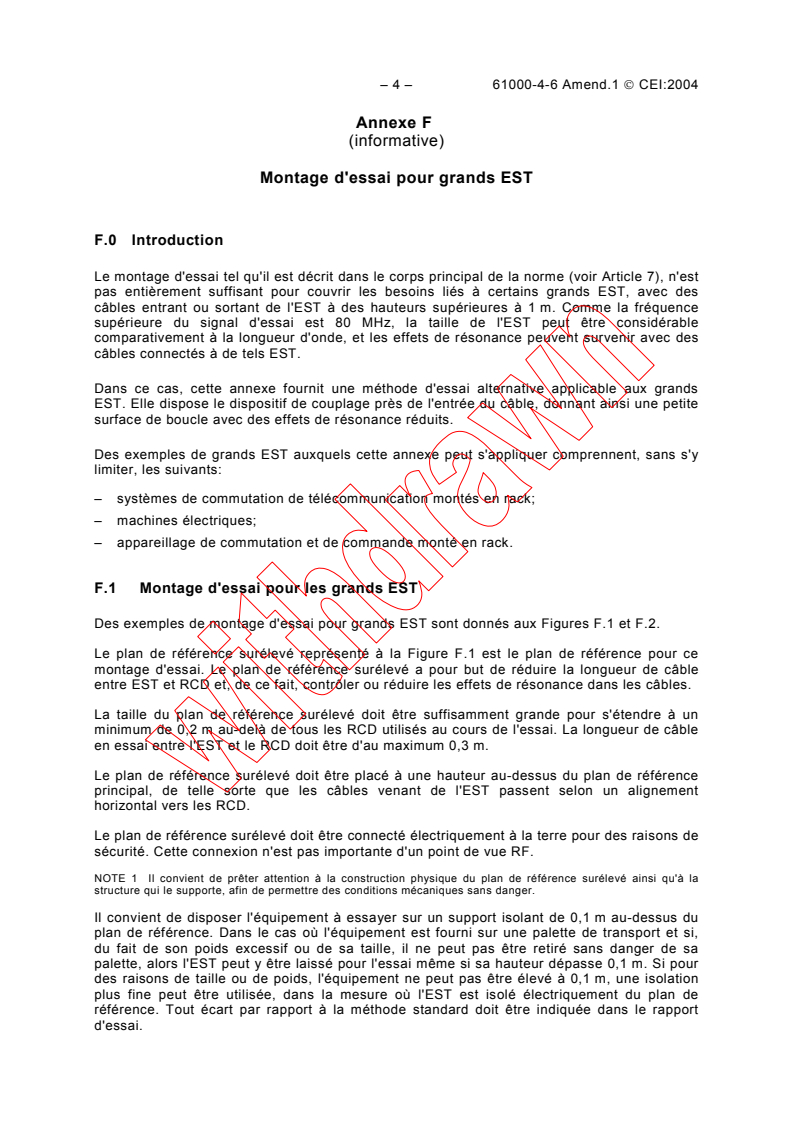

Annexe F
(informative)
Montage d'essai pour grands EST

F.0 Introduction
Le montage d'essai tel qu'il est décrit dans le corps principal de la norme (voir Article 7), n'est

pas entièrement suffisant pour couvrir les besoins liés à certains grands EST, avec des

câbles entrant ou sortant de l'EST à des hauteurs supérieures à 1 m. Comme la fréquence
supérieure du signal d'essai est 80 MHz, la taille de l'EST peut être considérable
comparativement à la longueur d'onde, et les effets de résonance peuvent survenir avec des
câbles connectés à de tels EST.
Dans ce cas, cette annexe fournit une méthode d'essai alternative applicable aux grands
EST. Elle dispose le dispositif de couplage près de l'entrée du câble, donnant ainsi une petite
surface de boucle avec des effets de résonance réduits.
Des exemples de grands EST auxquels cette annexe peut s'appliquer comprennent, sans s'y
limiter, les suivants:
– systèmes de commutation de télécommunication montés en rack;
– machines électriques;
– appareillage de commutation et de commande monté en rack.
F.1 Montage d'essai pour les grands EST
Des exemples de montage d'essai pour grands EST sont donnés aux Figures F.1 et F.2.

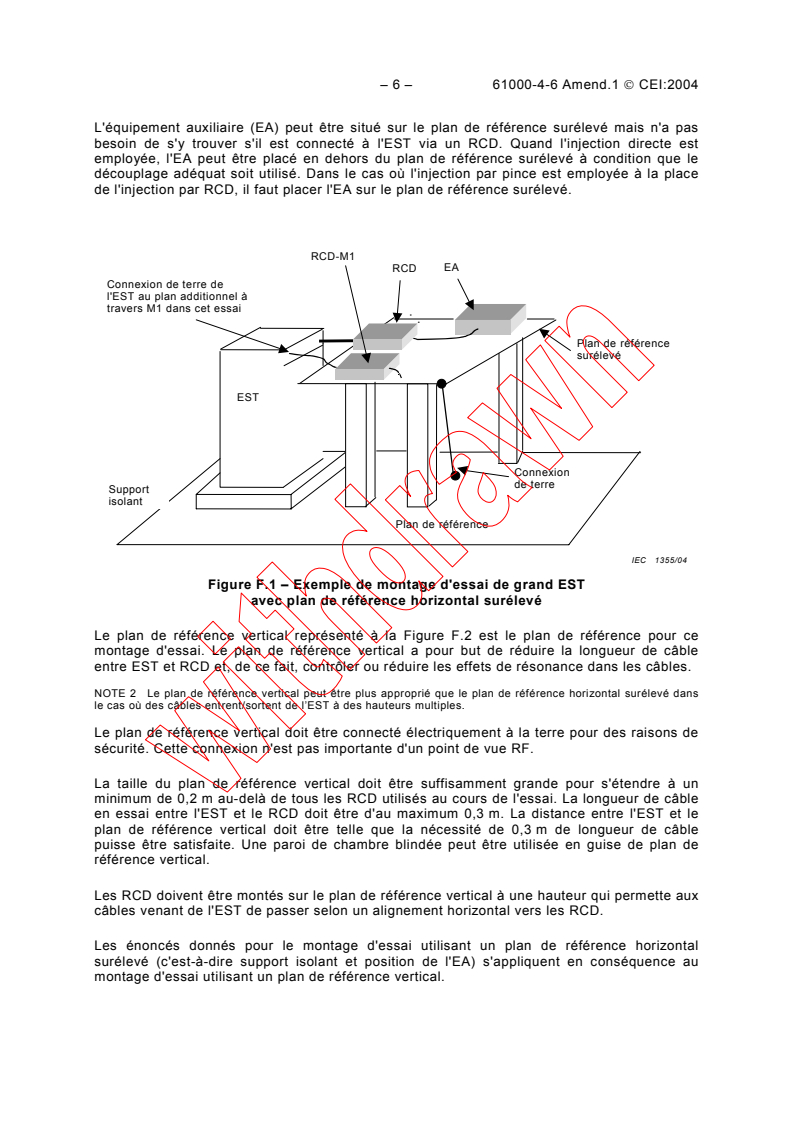

Le plan de référence surélevé représenté à la Figure F.1 est le plan de référence pour ce
montage d'essai. Le plan de référence surélevé a pour but de réduire la longueur de câble
entre EST et RCD et, de ce fait, contrôler ou réduire les effets de résonance dans les câbles.
La taille du plan de référence surélevé doit être suffisamment grande pour s'étendre à un
minimum de 0,2 m au-delà de tous les RCD utilisés au cours de l'essai. La longueur de câble
en essai entre l'EST et le RCD doit être d'au maximum 0,3 m.
Le plan de référence surélevé
...

NORME CEI
INTERNATIONALE
IEC
61000-4-6
INTERNATIONAL
STANDARD
AMENDEMENT 1
AMENDMENT 1
2004-10
PUBLICATION FONDAMENTALE EN CEM
BASIC EMC PUBLICATION
Amendement 1
Compatibilité électromagnétique (CEM) –
Partie 4-6:
Techniques d'essai et de mesure –
Immunité aux perturbations conduites,
induites par les champs radioélectriques

Amendment 1
Electromagnetic compatibility (EMC) –
Part 4-6:
Testing and measurement techniques –
Immunity to conducted disturbances,
induced by radio-frequency fields

 IEC 2004 Droits de reproduction réservés  Copyright - all rights reserved
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
CODE PRIX
E
Commission Electrotechnique Internationale
PRICE CODE
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 61000-4-6 Amend.1  CEI:2004

AVANT-PROPOS
Le présent amendement a été établi par le sous-comité 77B: Phénomènes haute fréquence,

du comité d'études 77 de la CEI: Compatibilité électromagnétique.

Le texte de cet amendement est issu des documents suivants:

FDIS Rapport de vote
77B/426/FDIS 77B/431/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cet amendement.
Le comité a décidé que le contenu de cet amendement et de la publication de base ne sera
pas modifié avant la date de maintenance indiquée sur le site web de la CEI sous
"http://webstore.iec.ch" dans les données relatives à la publication recherchée. A cette date,
la publication sera
• reconduite,
• supprimée,
• remplacée par une édition révisée, ou
• amendée.
_____________
Page 2
SOMMAIRE
Ajouter, après l’Annexe E, la nouvelle Annexe F suivante:
Annexe F (informative) Montage d’essai pour grands EST

Page 90
Ajouter, après l’Annexe E, la nouvelle Annexe F suivante:

61000-4-6 Amend.1  IEC:2004 – 3 –

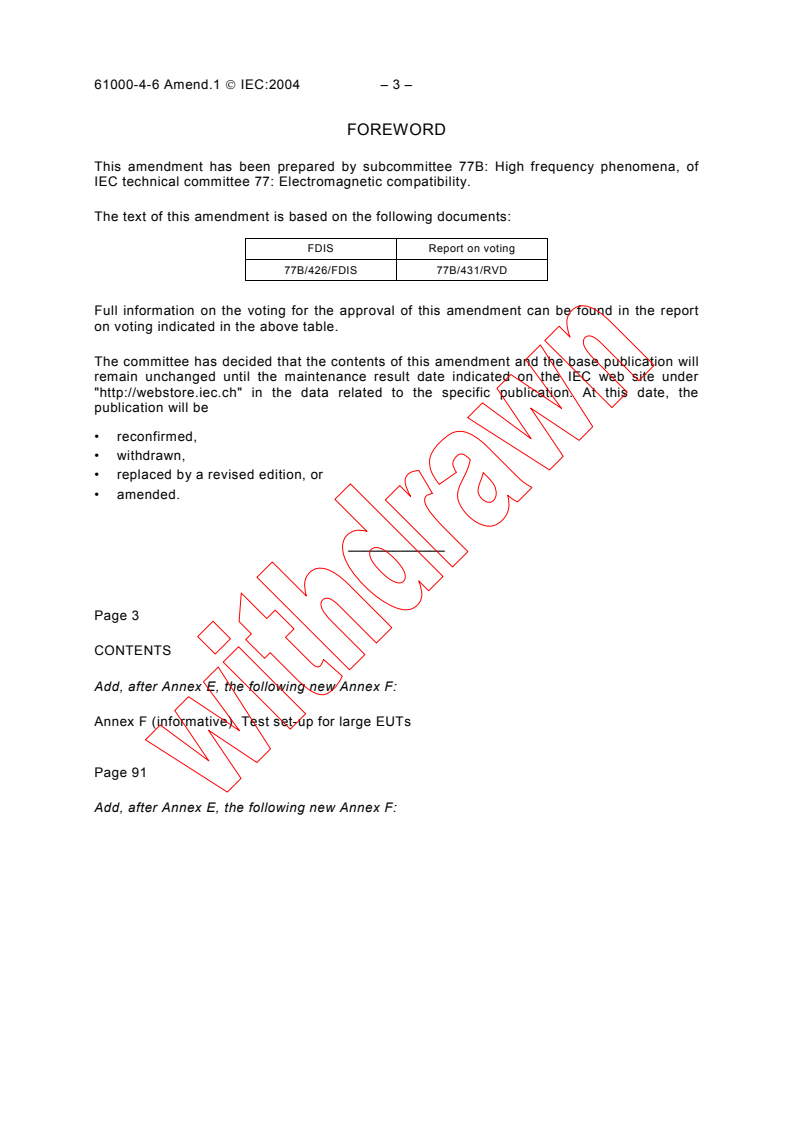

FOREWORD
This amendment has been prepared by subcommittee 77B: High frequency phenomena, of

IEC technical committee 77: Electromagnetic compatibility.

The text of this amendment is based on the following documents:

FDIS Report on voting
77B/426/FDIS 77B/431/RVD
Full information on the voting for the approval of this amendment can be found in the report
on voting indicated in the above table.
The committee has decided that the contents of this amendment and the base publication will
remain unchanged until the maintenance result date indicated on the IEC web site under
"http://webstore.iec.ch" in the data related to the specific publication. At this date, the
publication will be
• reconfirmed,
• withdrawn,
• replaced by a revised edition, or
• amended.
_____________
Page 3
CONTENTS
Add, after Annex E, the following new Annex F:
Annex F (informative) Test set-up for large EUTs

Page 91
Add, after Annex E, the following new Annex F:

– 4 – 61000-4-6 Amend.1  CEI:2004

Annexe F
(informative)
Montage d'essai pour grands EST

F.0 Introduction
Le montage d'essai tel qu'il est décrit dans le corps principal de la norme (voir Article 7), n'est

pas entièrement suffisant pour couvrir les besoins liés à certains grands EST, avec des

câbles entrant ou sortant de l'EST à des hauteurs supérieures à 1 m. Comme la fréquence
supérieure du signal d'essai est 80 MHz, la taille de l'EST peut être considérable
comparativement à la longueur d'onde, et les effets de résonance peuvent survenir avec des
câbles connectés à de tels EST.
Dans ce cas, cette annexe fournit une méthode d'essai alternative applicable aux grands
EST. Elle dispose le dispositif de couplage près de l'entrée du câble, donnant ainsi une petite
surface de boucle avec des effets de résonance réduits.
Des exemples de grands EST auxquels cette annexe peut s'appliquer comprennent, sans s'y
limiter, les suivants:
– systèmes de commutation de télécommunication montés en rack;
– machines électriques;
– appareillage de commutation et de commande monté en rack.
F.1 Montage d'essai pour les grands EST
Des exemples de montage d'essai pour grands EST sont donnés aux Figures F.1 et F.2.
Le plan de référence surélevé représenté à la Figure F.1 est le plan de référence pour ce
montage d'essai. Le plan de référence surélevé a pour but de réduire la longueur de câble
entre EST et RCD et, de ce fait, contrôler ou réduire les effets de résonance dans les câbles.
La taille du plan de référence surélevé doit être suffisamment grande pour s'étendre à un
minimum de 0,2 m au-delà de tous les RCD utilisés au cours de l'essai. La longueur de câble
en essai entre l'EST et le RCD doit être d'au maximum 0,3 m.
Le plan de référence surélevé doit être placé à une hauteur au-dessus du plan de référence

principal, de telle sorte que les câbles venant de l'EST passent selon un alignement
horizontal vers les RCD.
Le plan de référence surélevé doit être connecté électriquement à la terre pour des raisons de
sécurité. Cette connexion n'est pas importante d'un point de vue RF.
NOTE 1 Il convient de prêter attention à la construction physique du plan de référence surélevé ainsi qu'à la
structure qui le supporte, afin de permettre des conditions mécaniques sans danger.
Il convient de disposer l'équipement à essayer sur un support isolant de 0,1 m au-dessus du
plan de référence. Dans le cas où l'équipement est fourni sur une palette de transport et si,
du fait de son poids excessif ou de sa taille, il ne peut pas être retiré sans danger de sa
palette, alors l'EST peut y être laissé pour l'essai même si sa hauteur dépasse 0,1 m. Si pour
des raisons de taille ou de poids, l'équipement ne peut pas être élevé à 0,1 m, une isolation
plus fine peut être utilisée, dans la mesure où l'EST est isolé électriquement du plan de
référence. Tout écart par rapport à la méthode standard doit être indiquée dans le rapport
d'essai.
61000-4-6 Amend.1  IEC:2004 – 5 –

Annex F
(informative)
Test set-up for large EUTs
F.0 Introduction
The test set-up as described in the main body of the standard (see Clause 7) is not fully

sufficient to cover the needs of some large EUTs with cables entering or exiting the EUT at

heights greater than 1 m. As the upper frequency of the test signal is 80 MHz, EUT size may
be considerable compared to the wavelength, and resonance effects may be present with
cables that are connected to such EUTs.
In this case, this annex provides an alternative test method applicable to large EUTs that
places the coupling device near to the cable entry, resulting in a small loop area with reduced
resonance effects.
Examples of large EUTs to which this annex may apply include, but are not limited to, the
following.
– rack-mounted telecommunication switching systems;
– electrical machinery
...
