EN 15551:2009+A1:2010
(Main + Amendment)Railway applications - Railway rolling stock - Buffers
Railway applications - Railway rolling stock - Buffers
This European Standard defines the requirements for buffers with 105 mm, 110 mm and 150 mm stroke for vehicles or units which use buffers and screw coupling at the coupling interface with other interoperable rolling stock. It covers the functionality, interfaces and testing procedures, including pass fail criteria, for buffers.
NOTE Typically, buffers with a stroke of 105 mm are used on freight wagons and locomotives, buffers with a stroke of 110 mm are used on coaches and locomotives and buffers with a stroke of 150 mm are used on freight wagons.
It defines the different categories of buffers, the space envelope, static and dynamic characteristics and energy absorption.
It includes a calculation method to determine the minimum size of the buffer head to avoid override between buffers.
It defines the static and dynamic characteristics of the elastic systems.
It also defines the requirements for buffers with integrated crash elements (crashworthy buffers) for tank wagons only according to RID.
The requirements of this European Standard also apply to locomotives and passenger coaches which have to meet the crashworthiness requirements of EN 15227 for buffers in normal service only. The properties for the energy absorbing function are defined in EN 15227 and the requirements specified in Clause 7 for tank wagons according to RID are not applicable to locomotives and passenger coaches.
Diagonal buffers are excluded from this European Standard.
For vehicles which have to comply with crashworthiness requirements (locomotives, cab cars or passenger coaches according to EN 15227, tank wagons according to RID), typically crashworthy buffers (buffers with a deformable housing and/or the need for an opening in their mounting flange) or buffers which form part of a combined system consisting of a special buffer (e.g. middle flange buffer) and a deformation element are used.
Bahnanwendungen - Schienenfahrzeuge - Puffer
Diese Europäische Norm definiert die Anforderungen an Puffer mit 105 mm, 110 mm und 150 mm Hub für Fahrzeuge und Einheiten, die Puffer und Schraubenkupplungen verwenden und an Kupplungsschnittstellen mit Schienenfahrzeugen im grenzüberschreitenden Verkehr zum Einsatz kommen. Sie umfasst die Funktions¬merkmale, Schnittstellen und Prüfverfahren einschließlich der Abnahmekriterien für Puffer.
ANMERKUNG Üblicherweise werden Puffer mit einem Hub von 105 mm für Güterwagen und Lokomotiven, Puffer mit einem Hub von 110 mm an Reisezugwagen und Lokomotiven und Puffer mit einem Hub von 150 mm für Güterwagen genutzt.
Sie definiert die einzelnen Pufferkategorien, den erforderlichen Hüllraum, statische und dynamische Merkmale und die Energieaufnahme.
Sie beinhaltet weiterhin eine Berechnungsmethode zur Bestimmung der Mindestgröße des Puffertellers, um ein Überpuffern zu vermeiden.
Außerdem werden die statischen und dynamischen Merkmale der Federsysteme definiert.
Weiterhin definiert diese Norm die Anforderungen an in Puffer integrierte Crashelemente (kollisionssichere Puffer) für Kesselwagen ausschließlich nach den Bestimmungen des RID.
Die Anforderungen dieser Europäischen Norm gelten auch für Lokomotiven und Reisezugwagen, die die Anforderungen der EN 15227 zur Kollisionssicherheit erfüllen müssen, und für Puffer bei normalem Betrieb. Die Eigenschaften der Energieaufnahmefunktion sind in der EN 15227 definiert. Die Anforderungen, die in Abschnitt 7 für Kesselwagen nach RID festgelegt sind, gelten nicht für Lokomotiven und Reisezugwagen.
Diagonalpuffer sind von dieser Europäischen Norm ausgenommen.
Für Fahrzeuge, die den Anforderungen der Kollisionssicherheit unterliegen (Lokomotiven, Steuerwagen und Reisezugwagen nach der EN 15227, Kesselwagen nach RID), werden übliche kollisionssichere Puffer (Puffer mit einem verformbaren Gehäuse und/oder dem Bedarf einer Öffnung in ihrem Montage-Flansch) oder Puffer, (...)
Applications ferroviaires - Wagons - Tampons
La présente norme définit les exigences relatives aux tampons de 105 mm, 110 mm et 150 mm de course pour les véhicules ou les unités, qui utilisent des tampons et des attelages à vis pour être couplés avec d’autres matériels roulants interopérables. La présente norme couvre les fonctionnalités, les interfaces et les procédures d’essai, y compris les critères de réussite ou d’échec, des tampons.
NOTE Typiquement les tampons avec une course longue de 105 mm sont utilisés sur les wagons de marchandises et les locomotives, les tampons d’une course longue de 110 mm sont utilisés sur les véhicules voyageurs et les locomotives, les tampons d’une course longue de 150 mm sont utilisés sur les wagons de marchandises.
Elle définit les différentes catégories de tampons, l'encombrement, les caractéristiques statiques et dynamiques et l’absorption d’énergie.
Elle inclut une méthode de calcul permettant de déterminer la taille minimale du plateau de tampon afin d’éviter un chevauchement des tampons.
Elle définit également les caractéristiques statiques et dynamiques des systèmes élastiques.
Elle définit les exigences relatives aux éléments de choc intégrés dans les tampons pour les wagons citernes conformes à la réglementation RID.
Les exigences de la présente Norme européenne s’appliquent aussi aux locomotives et véhicules voyageurs, qui doivent remplir les exigences anti crash conformément à la norme EN 15227, seulement pour les tampons en utilisation de service normal. Les propriétés de la fonction « absorption d’énergie » sont définies dans la norme EN15227 et les exigences énoncées dans l’Article 7 pour les wagons citernes conformément à la réglementation RID ne sont pas applicables aux locomotives et aux véhicules voyageurs.
Les tampons diagonaux ne font pas partie du présent document.
(...)
Železniške naprave - Železniška vozila - Odbojniki
Ta evropski standard opredeljuje zahteve za odbojnike s 105-, 110- in 150-mm hodom za vozila ali enote, ki na vmesniku za sklapljanje z drugimi medobratovalnimi tirnimi vozili uporabljajo odbojnike in vijačne spenjače. Zajema funkcionalnost, vmesnike in postopke preskušanja za odbojnike, vključno z merili za uspešnost in neuspešnost. Opredeljuje različne kategorije odbojnikov, ohišje, statične in dinamične lastnosti ter absorpcijo energije. Vključuje metodo izračuna za določanje minimalne velikosti glave odbojnika, ki preprečuje prekrivanje med odbojniki. Opredeljuje statične in dinamične lastnosti elastičnih sistemov. Opredeljuje tudi zahteve za odbojnike z vgrajenimi elementi za trčenje (odbojniki za zagotavljanje pasivne varnosti), le za vagone s cisterno v skladu z RID. Zahteve tega evropskega standarda veljajo tudi za lokomotive in potniške vagone, ki morajo ustrezati zahtevam EN 15227 za zagotavljanje pasivne varnosti, le za odbojnike pri običajni uporabi. Lastnosti funkcije za absorpcijo energije so opredeljene v EN 15227, zahteve, določene v Klavzuli 7 za vagone s cisterno v skladu z RID, pa ne veljajo za lokomotive in potniške vagone. Ta evropski standard ne vključuje diagonalnih odbojnikov. Pri vozilih, ki morajo ustrezati zahtevam za zagotavljanje pasivne varnosti (lokomotive, vozniški vagoni ali potniški vagoni v skladu z EN 15227, vagoni s cisterno v skladu z RID), se praviloma uporabljajo odbojniki, ki zagotavljajo pasivno varnost (odbojniki z deformabilnim ohišjem in/ali odprtino v prirobnicah za vgradnjo), ali odbojniki, ki so del kombiniranega sistema, sestavljenega iz posebnega odbojnika (npr. odbojnika s centralno prirobnico) in deformabilnega elementa. Pri tovrstnih odbojnikih je medobratovalnost mogoča, vendar medsebojna zamenljivost z odbojniki tovornih vagonov ni potrebna, zato zahteve točk 5.2 (Pritrjevanje na vozilo in medsebojna zamenljivost), 5.3 (Mere odbojnikov) ne veljajo, zahteve točk 5.4 (mehanske lastnosti odbojnikov) in 5.6 (označevanje) pa veljajo z omejitvami.
General Information
Relations
Standards Content (Sample)
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.Železniške naprave - Železniška vozila - OdbojnikiBahnanwendungen - Schienenfahrzeuge - PufferApplications ferroviaires - Wagons - TamponsRailway applications - Railway rolling stock - Buffers45.060.01Železniška vozila na splošnoRailway rolling stock in generalICS:Ta slovenski standard je istoveten z:EN 15551:2009+A1:2010SIST EN 15551:2009+A1:2010en,fr,de01-december-2010SIST EN 15551:2009+A1:2010SLOVENSKI
STANDARD
EUROPEAN STANDARD NORME EUROPÉENNE EUROPÄISCHE NORM
EN 15551:2009+A1
November 2010 ICS 45.060.01 Supersedes EN 15551:2009English Version
Railway applications - Railway rolling stock - Buffers
Applications ferroviaires - Wagons - Tampons
Bahnanwendungen - Schienenfahrzeuge - Puffer This European Standard was approved by CEN on 31 January 2009 and includes Amendment 1 approved by CEN on 28 September 2010. CEN members are bound to comply with the CEN/CENELEC Internal Regulations which stipulate the conditions for giving this European Standard the status of a national standard without any alteration. Up-to-date lists and bibliographical references concerning such national standards may be obtained on application to the CEN Management Centre or to any CEN member.
This European Standard exists in three official versions (English, French, German). A version in any other language made by translation under the responsibility of a CEN member into its own language and notified to the CEN Management Centre has the same status as the official versions.
CEN members are the national standards bodies of Austria, Belgium, Bulgaria, Croatia, Cyprus, Czech Republic, Denmark, Estonia, Finland, France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta, Netherlands, Norway, Poland, Portugal, Romania, Slovakia, Slovenia, Spain, Sweden, Switzerland and United Kingdom.
EUROPEAN COMMITTEE FOR STANDARDIZATION
COMITÉ EUROPÉEN DE NORMALISATION EUROPÄISCHES KOMITEE FÜR NORMUNG
Management Centre:
Avenue Marnix 17,
B-1000 Brussels © 2010 CEN All rights of exploitation in any form and by any means reserved worldwide for CEN national Members. Ref. No. EN 15551:2009+A1:2010: ESIST EN 15551:2009+A1:2010

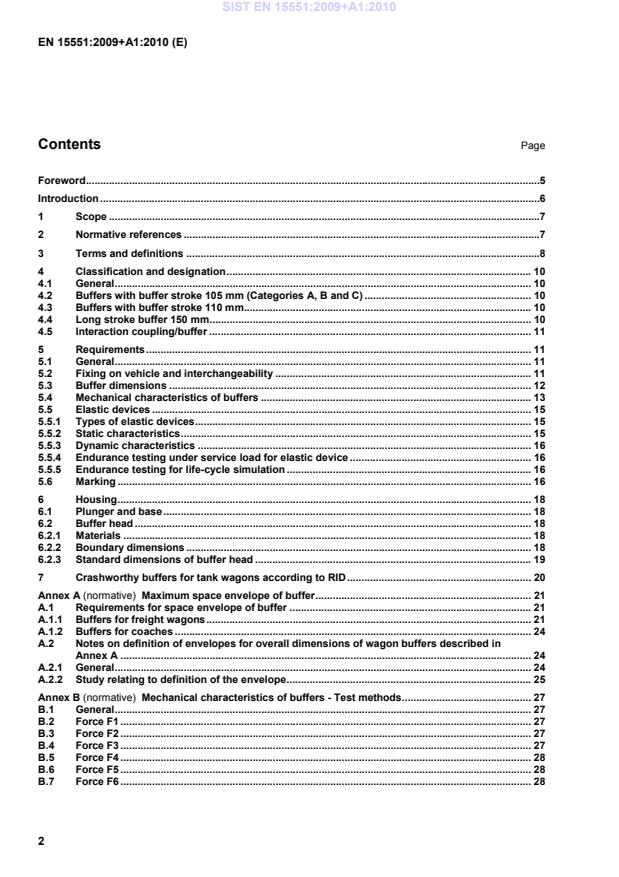

Maximum space envelope of buffer . 21A.1 Requirements for space envelope of buffer . 21A.1.1 Buffers for freight wagons . 21A.1.2 Buffers for coaches . 24A.2 Notes on definition of envelopes for overall dimensions of wagon buffers described in Annex A . 24A.2.1 General . 24A.2.2 Study relating to definition of the envelope . 25Annex B (normative)
Mechanical characteristics of buffers - Test methods . 27B.1 General . 27B.2 Force F1 . 27B.3 Force F2 . 27B.4 Force F3 . 27B.5 Force F4 . 28B.6 Force F5 . 28B.7 Force F6 . 28SIST EN 15551:2009+A1:2010
Requirements for elastic devices . 29C.1 Rubber elastomer or other elastomer elastic systems . 29C.1.1 General . 29C.1.2 Metal inserts . 29C.1.3 Constituents of rubber elastomer and/or other elastomer systems . 29C.1.4 Static characteristics of the sets . 31C.1.5 Dynamic characteristics of the sets . 31C.1.6 Bonding . 31C.1.7 Marking . 31C.1.8 Inspection and tests . 31C.2 Friction spring/Ring spring . 32C.2.1 Manufacturer's marks . 32C.2.2 Flexibility test . 33C.2.3 Endurance test . 34C.3 Hydrodynamic or hydrostatic systems . 34C.3.1 General . 34C.3.2 Steel parts . 34C.3.3 Absorbing energy medium . 34C.3.4 Static tests of capsules . 35C.4 Combined elastic systems . 35Annex D (normative)
Testing of static characteristics of buffers . 36D.1 Test principle . 36D.2 Test procedure . 36D.3 Measurements . 36Annex E (normative)
Dynamic testing . 37E.1 Dynamic testing of buffer . 37E.1.1 General . 37E.1.2 Temperature effects . 38E.2 Dynamic characteristics of 105 mm stroke buffer . 39E.2.1 Test programme . 39E.2.2 Category A . 40E.2.3 Category B . 40E.2.4 Category C . 41E.2.5 Comments on the test conditions . 41E.3 Dynamic characteristics of 150 mm stroke buffer . 42E.4 Dynamic characteristics of 110 mm stroke buffer . 43Annex F (normative)
Endurance testing under service load for elastic device . 44F.1 Aim of the test . 44F.2 Test principle . 44F.3 Test
...
