ISO 2815:2003

NORME ISO
INTERNATIONALE 2815
Deuxième édition
2003-04-01
Peintures et vernis — Essais
d'indentation Buchholz
Paints and varnishes — Buchholz indentation test

Numéro de référence
©
ISO 2003
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.

©  ISO 2003
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2003 — Tous droits réservés

Sommaire Page
Avant-propos. iv
1 Domaine d'application. 1
2 Références normatives. 1
3 Principe . 1
4 Appareillage. 1
5 Échantillonnage . 4
6 Panneaux d'essai . 4
7 Mode opératoire . 5
8 Calcul et expression des résultats. 6
9 Fidélité. 6
10 Rapport d'essai . 7
Annexe A (informative) Résistance à l'indentation Buchholz. 8

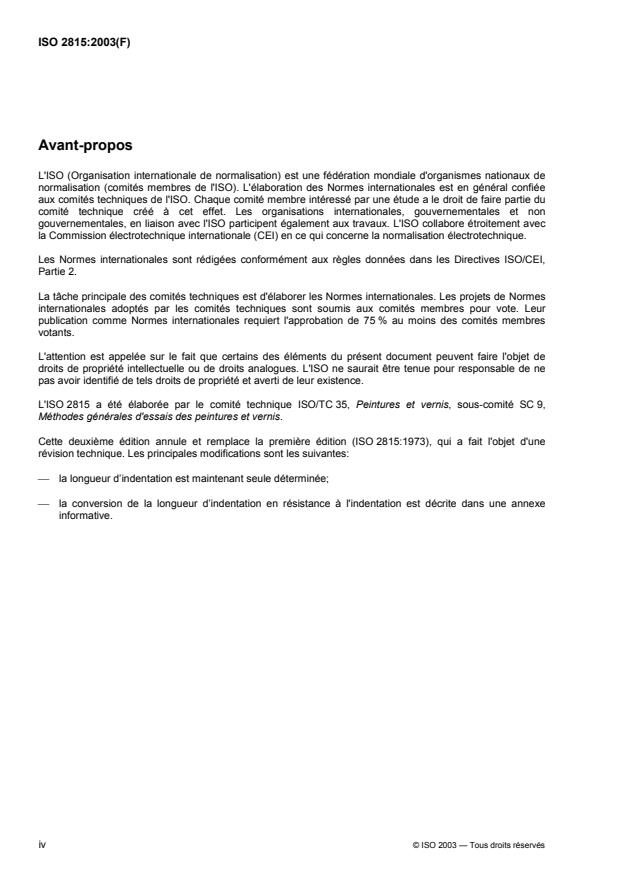

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 2815 a été élaborée par le comité technique ISO/TC 35, Peintures et vernis, sous-comité SC 9,
Méthodes générales d'essais des peintures et vernis.
Cette deuxième édition annule et remplace la première édition (ISO 2815:1973), qui a fait l'objet d'une
révision technique. Les principales modifications sont les suivantes:
 la longueur d’indentation est maintenant seule déterminée;
 la conversion de la longueur d’indentation en résistance à l'indentation est décrite dans une annexe
informative.
iv © ISO 2003 — Tous droits réservés

NORME INTERNATIONALE ISO 2815:2003(F)

Peintures et vernis — Essais d'indentation Buchholz
1 Domaine d'application
La présente Norme internationale décrit une méthode d’essai d’indentation sur un système de peinture, vernis
ou produit assimilé monocouche ou multicouches, à l’aide d’un appareil d’indentation Buchholz. La longueur
de l’indentation obtenue donne une indication de la déformation résiduelle du revêtement.
Cet essai d’indentation ne convient pas pour les produits qui contiennent un fort plastifiant.
NOTE 1 Comme d’autres essais physiques des peintures, l’essai d’indentation donne des résultats qui peuvent
dépendre du temps, de la température et de l’humidité, par conséquent des résultats comparables ne peuvent être
obtenus que si l’essai est effectué dans des conditions bien définies.
NOTE 2 Puisque la profondeur d’indentation dépend de l’épaisseur du feuil, le résultat obtenu pour la longueur
d’indentation n’est valable que si l’épaisseur du revêtement est supérieure à une valeur minimale (voir l'Annexe A).
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 1513, Peintures et vernis — Examen et préparation des échantillons pour essais
ISO 1514, Peintures et vernis — Panneaux normalisés pour essais
ISO 2808, Peintures et vernis — Détermination de l’épaisseur du feuil
ISO 15528, Peintures, vernis et matières premières pour peintures et vernis — Échantillonnage
3 Principe
Un indenteur de taille et de forme spécifiées est appliqué au revêtement dans des conditions définies. La
longueur d’indentation est mesurée en millimètres (voir l'Annexe A).
4 Appareillage
4.1 Appareil d’indentation
Il est représenté à la Figure 1. Il comprend essentiellement un bloc métallique rectangulaire, qui forme le
corps de l’instrument, un indenteur et deux pieds pointus.
Figure 1 — Appareil d'indentation (vue oblique de dessous)
L’indenteur est une roulette métallique à arête vive aiguisée, en acier usiné trempé. La section transversale
passant par son axe de rotation et ses dimensions doivent être celles indiquées à la Figure 2. Les Figures 3a)
et 3b) montrent la forme de l’indentation produite.
Dimensions en millimètres
Légende
1 arête vive
2 indenteur
3 revêtement
4 subjectile
Figure 2 — Indenteur Buchholz
2 © ISO 2003 — Tous droits réservés

a) Empreinte d’indentation b) Longueur d’indentation l (mm) et profondeur
d’indentation h (µm) (agrandie)
Légende
1 Revêtement
Figure 3 — Empreinte d'indentation
L’indenteur et les deux pieds sont placés dans le corps de telle manière que l’instrument, lorsqu’il est placé
sur une surface plane, soit stable, que sa surface supérieure soit horizontale et que la charge effective sur
l’indenteur soit de (500 ± 5) g.
4.2 Dispositif de mesurage
Un microscope de grossissement × 20 et un oculaire muni d’une échelle graduée permettant des lectures à
0,1 mm près constituent un dispositif approprié pour mesurer la longueur de l’indentation. La surface
d’indentation doit être éclairée au moyen d’une source de lumière de manière que son angle d’incidence soit
supérieur à 60°, comme le montre la Figure 4. Le microscope doit être placé verticalement sur la surface
éclairée et mis au point pour permettre d’obtenir en superposition l’ombre produite par l’indentation (voir
Figures 4 et 5) et l’échelle graduée.
NOTE La position de l’empreinte d’indentation peut être localisée au moyen d’un gabarit approprié, découpé dan
...
