Standards Content (Sample)

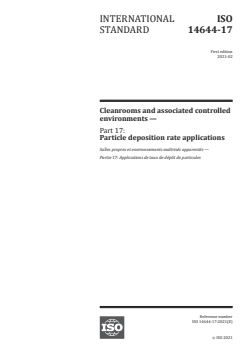

INTERNATIONAL ISO
STANDARD 14644-17
First edition
2021-02
Cleanrooms and associated controlled
environments —
Part 17:
Particle deposition rate applications
Salles propres et environnements maîtrisés apparentés —
Partie 17: Applications de taux de dépôt de particules
Reference number
ISO 14644-17:2021(E)
©
ISO 2021

---------------------- Page: 1 ----------------------
ISO 14644-17:2021(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2021
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2021 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 14644-17:2021(E)

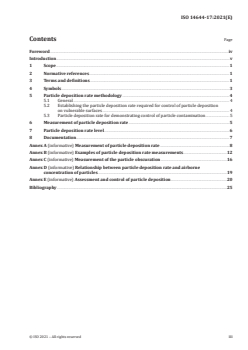

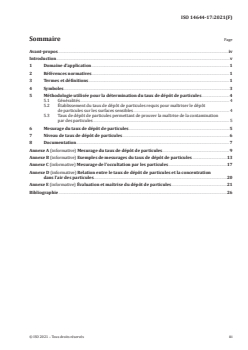

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Symbols . 3
5 Particle deposition rate methodology . 4
5.1 General . 4
5.2 Establishing the particle deposition rate required for control of particle deposition
on vulnerable surfaces . 4
5.3 Particle deposition rate for demonstrating control of particle contamination . 5
6 Measurement of particle deposition rate . 5
7 Particle deposition rate level . 6
8 Documentation . 7
Annex A (informative) Measurement of particle deposition rate . 8
Annex B (informative) Examples of particle deposition rate measurements .12
Annex C (informative) Measurement of the particle obscuration .16
Annex D (informative) Relationship between particle deposition rate and airborne
concentration of particles .19
Annex E (informative) Assessment and control of particle deposition .20
Bibliography .25
© ISO 2021 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 14644-17:2021(E)

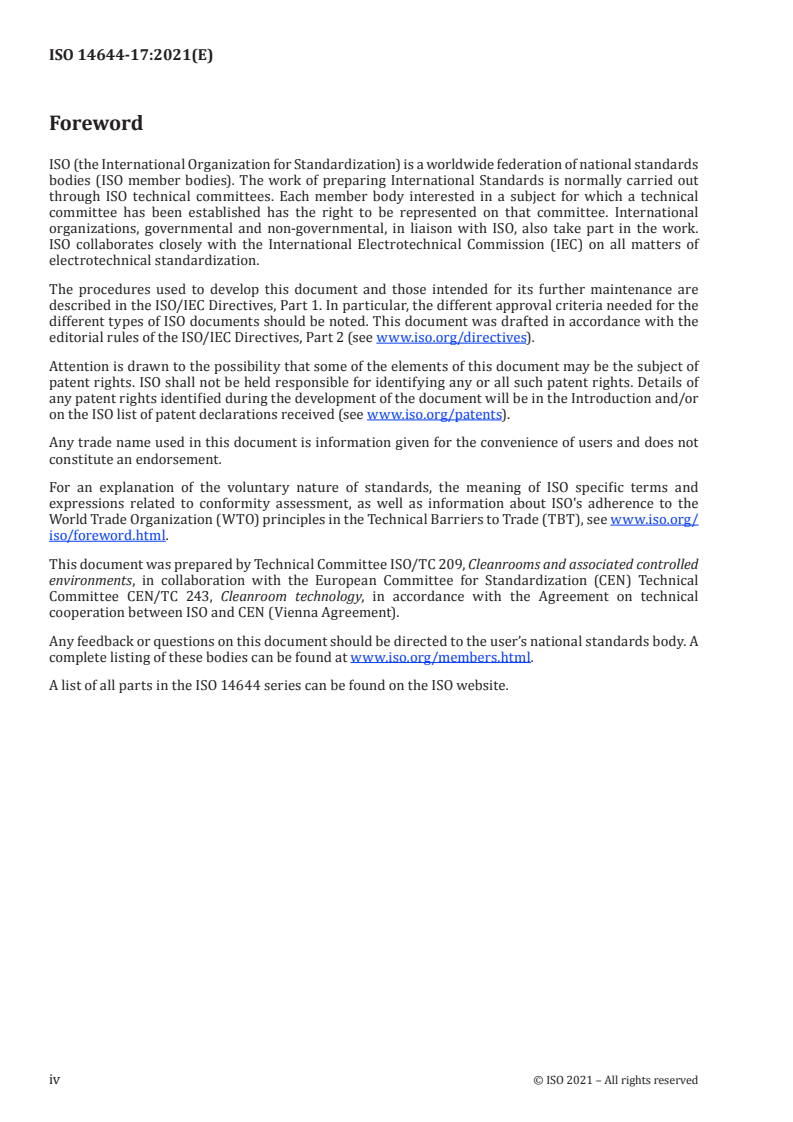

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 209, Cleanrooms and associated controlled
environments, in collaboration with the European Committee for Standardization (CEN) Technical
Committee CEN/TC 243, Cleanroom technology, in accordance with the Agreement on technical
cooperation between ISO and CEN (Vienna Agreement).
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
A list of all parts in the ISO 14644 series can be found on the ISO website.
iv © ISO 2021 – All rights reserved

---------------------- Page: 4 ----------------------
ISO 14644-17:2021(E)

Introduction
Cleanrooms and associated controlled environments are used to control contamination to levels
appropriate for accomplishing contamination-sensitive activities. Products and processes that benefit
from the control of contamination include those in industries such as aerospace, microelectronics,
optics, nuclear, food, healthcare, pharmaceuticals, and medical devices.
ISO 14644-1:2015 considers airborne particles in cleanrooms and classifies cleanroom cleanliness
by maximum permitted concentrations, and both ISO 14644-9:2012 and IEST -STD -CC1246E: 2013
consider the concentration of surface particles. This document considers the rate of particle deposition
[5]
onto cleanroom surfaces and is based on VCCN Guideline 9 . The particle deposition rate is important,
as the probability of contamination by airborne particles onto contamination sensitive, vulnerable
surfaces, such as manufactured products, is directly related to the particle deposition rate.
ISO 14644-3:2019 gives an overview of methods for the determination of deposition of particles, larger
or equal to 0,1 µm. In this document, the focus is on the rate that macroparticles larger than 5 µm
deposit on surfaces, and the application of this information to controlling contamination in cleanrooms.
Various sizes of particles are generated in cleanrooms by personnel, machinery, tools, and processes,
and distributed by air moving about the cleanroom. According to ISO 14644-1, cleanrooms and
controlled environments with a particle class of the ISO 5 series, or cleaner, contain zero or very low
concentrations of airborne particles larger than 5 µm. However, in operating cleanrooms, many more
particles in the size range of 5 µm to 500 µm, and greater, are found on surfaces than suggested by the
classification limits of the size of particles given in ISO 14644-1. The main reason for this is that the
largest particles in the range of sizes of macroparticles are not counted by particle counters because
of deposition losses in sampling tubes, and at the entry to and within particle counters. Also, for the
same reason, only a proportion of the smaller particles in the range of sizes is measured. In many cases,
large particles cause contamination problems and their presence and potential for deposition onto
contamination sensitive, vulnerable surfaces is best determined by measuring the particle deposition
rate onto surfaces.
Particles smaller than 5 µm are most likely to be removed from the cleanroom air by the ventilation
system but, for particles above 10 µm, more than 50 % is removed from the air by surface deposition.
Above 40 µm, more than 90 % is deposited (see Reference [6]). The dominant deposition mechanism of
this size of particles has been shown to be gravitational but air turbulence and electrostatic attraction
can also cause deposition (see Reference [7]). These deposited particles can be re-dispersed by walking
and cleaning actions, but not by air velocities associated with the cleanroom air. It is important that
these particles are removed by cleaning.
The presence and redistribution of particles >5 µm in cleanrooms is mostly related to human or
mechanical activity. In a cleanroom "at rest", there is likely to be little activity and dispersion of
particles, and the concentration of particles larger than 5 µm is close to zero with no significant particle
deposition. Therefore, it is only in the "operational" occupancy state that the particle deposition rate
should be considered.
The particle deposition rate is an attribute of a cleanroom or clean zone that determines the likely rate
of deposition of airborne particles onto cleanroom surfaces, such as product or process area. Using a
risk assessment, the acceptable amount of contamination of a vulnerable surface can be defined, and
the particle deposition rate can then be obtained that ensures that this amount of contamination is not
exceeded.
Methods of measuring the particle deposition rate in a cleanroom or clean zone are given in this
document. These are used during the operation of the cleanroom to ensure that the required particle
deposition rate is obtained, and for monitoring the cleanroom and clean zones to demonstrate
continuous control of airborne contamination. Monitoring the particle deposition rate also enables
PDR peaks to be correlated with activities so as to detect sources of contamination, and indicate what
changes are required to working procedures to reduce the contamination risk.
© ISO 2021 – All rights reserved v

---------------------- Page: 5 ----------------------
ISO 14644-17:2021(E)

The particle deposition rate is the rate of deposition of particles onto surfaces over time, and can be
2
calculated as the change of particle surface concentration per m during the time of exposure in hours
and can be expressed as Formula (1):
CC−
fi
DD
R = (1)
D
tt−
fi
where
2
R is the deposition rate of particles equal to, or larger than D (µm) per m per hour;
D
2
C is the final particle surface concentration (number per m ) for particles equal to and larger
f
D
than D (µm);
2
C is the initial particle surface concentration (number per m ) for particles equal to and larger
i
D
than D (µm);
t is the final time of exposure (h);
f
t is the initial time of exposure (h).
i
If the particle deposition rate is determined on, or in close proximity to, a vulnerable surface, such as
product, then an estimate of the deposition of airborne particles onto the surface can be obtained by
applying Formula (2):
NR =⋅ta⋅ (2)
DD
where
N number of deposited particles larger than or equal to particle size D (µm);
D
t is the time the surface is exposed to particle deposition (h);
2
a is the surface area exposed to airborne contamination (m ).
Some industries use cleanrooms to manufacture optical instruments and components, such as mirrors,
lenses, and solar panels used in aerospace. The quality of these products is related to the amount of
light absorbed or reflected by particles on the surface. Therefore, this document also considers particle
obscuration rate of test surfaces exposed in cleanrooms in Annex C. Using the particle deposition rate
of various particle sizes, the particle obscuration rate of airborne particles depositing onto a surface
and obscuring light can be calculated and used in a similar way to the particle deposition rate to reduce
the risk of surface contamination.
vi © ISO 2021 – All rights reserved

---------------------- Page: 6 ----------------------
INTERNATIONAL STANDARD ISO 14644-17:2021(E)
Cleanrooms and associated controlled environments —
Part 17:
Particle deposition rate applications
1 Scope
This document gives direction on the interpretation and application of the results of the measurement
of particle deposition rate on one or more vulnerable surfaces in a cleanroom as part of a contamination
control programme. It provides some instructions on how to influence the particle deposition rate and
reduce the risk of particle contamination on vulnerable surfaces.
This document gives information on how a cleanroom user can use the particle deposition rate
measurements to determine limits that can be set for macroparticles on vulnerable surfaces. It also
gives a risk assessment method by which an acceptable risk of deposition of particles onto vulnerable
surfaces in a cleanroom can be established and, when this is not achieved, methods that can be used to
reduce the particle deposition rate.
An alternative to the particle deposition rate is the particle obscuration rate which determines the rate
of increase of coverage of particles onto an area of surface over time. The particle obscuration rate can
be used in an analogous way to the particle deposition rate and the required particle obscuration rate
for a specified surface can be calculated and the risk from deposited particles reduced.
This document does not:
— provide a method to classify a cleanroom with respect to particle deposition rate or particle
obscuration rate;
— directly consider the deposition of microbe-carrying particles, although they can be treated as
particles;
— give any consideration to surface deposition by contact as, for example, when personnel touch a
product and contamination is transferred.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 14644-3:2019, Cleanrooms and associated controlled environments — Part 3: Test methods
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
© ISO 2021 – All rights reserved 1

---------------------- Page: 7 ----------------------
ISO 14644-17:2021(E)

3.1
cleanroom
room within which the number concentration of airborne particles is controlled and classified, and
which is designed, constructed and operated in a manner to control the introduction, generation and
retention of particles inside the room
Note 1 to entry: The class of airborne particle concentration is specified.
Note 2 to entry: Levels of other cleanliness attributes such as chemical, viable or nanoscale concentrations in the
air, and also surface cleanliness in terms of particle, nanoscale, chemical and viable concentrations might also be
specified and controlled.
Note 3 to entry: Other relevant physical parameters might also be controlled as required, e.g. temperature,
humidity, pressure, vibration and electrostatic.
[SOURCE: ISO 14644-1:2015, 3.1.1]
3.2
clean zone
defined space within which the number concentration of airborne particles is controlled and classified,
and which is constructed and operated in a manner to control the introduction, generation, and
retention of contaminants inside the space
Note 1 to entry: The class of airborne particle concentration is specified.
Note 2 to entry: Levels of other cleanliness attributes such as chemical, viable or nanoscale concentrations in the
air, and also surface cleanliness in terms of particle, nanoscale, chemical and viable concentrations might also be
specified and controlled.
Note 3 to entry: A clean zone(s) can be a defined space within a cleanroom (3.1) or might be achieved by a
separative device. Such a device can be located inside or outside a cleanroom.
Note 4 to entry: Other relevant physical parameters might also be controlled as required, e.g. temperature,
humidity, pressure, vibration and electrostatic.
[SOURCE: ISO 14644-1:2015, 3.1.2]
3.3
critical particle size
smallest particle size (3.7) that negatively impacts on product or process quality
3.4
critical location
location where a vulnerable surface (3.12) is exposed to particle contamination
3.5
operational
agreed condition where the cleanroom (3.1) or clean zone (3.2) is functioning in the specified manner,
with equipment operating and with the specified number of personnel present
[SOURCE: ISO 14644-1:2015, 3.3.3]
3.6
particle
minute piece of matter with defined physical boundaries
[SOURCE: ISO 14644-1:2015, 3.2.1]
2 © ISO 2021 – All rights reserved

---------------------- Page: 8 ----------------------
ISO 14644-17:2021(E)

3.7
particle size
diameter of a sphere or the diameter of a sphere (circle) that encompasses a non-spherical particle, or
an equivalent diameter
Note 1 to entry: The definition should be stated in relation to the measurement method.
Note 2 to entry: In ISO 14644-1, light scattering based detection is used. Other measurement methods yield
different size definitions (see A.1).
3.8
particle deposition rate
PDR
number of particles depositing onto a known surface area during a known time of exposure
2
Note 1 to entry: It is expressed in number per m per hour.
3.9
particle deposition rate level
PDRL
level of particle deposition rates (3.8) for a range of particle sizes (3.7)
3.10
particle obscuration rate
POR
rate of change of particle area coverage of a surface during time of exposure
3.11
test surface
surface of specific area and known surface cleanliness used to collect particles that deposit from the air
in a specified time
Note 1 to entry: A test surface is used in this document to determine the particle deposition rate (3.8).
Note 2 to entry: A test surface can be a witness plate or an integral part of a measuring instrument.
3.12
vulnerable surface
surface whose functionality diminishes when particles larger than the critical size are present
3.13
witness plate
clean flat plate of a specified surface area used to collect particles that deposit from the air in a
specified time
Note 1 to entry: A witness plate is exposed adjacent to a vulnerable surface (3.12) to obtain the particle deposition
rate that occurs at that location.
Note 2 to entry: A witness plate is not normally part of a measuring instrument and, after exposure, the witness
plate is taken to a measuring instrument for the counting and sizing of the particles deposited.
4 Symbols
2
a product area in m
2
A area of the silhouette of the observed particles (mm )
2
C particle concentration in number of particles ≥D µm per m
D
D particle size in micrometres
© ISO 2021 – All rights reserved 3

---------------------- Page: 9 ----------------------
ISO 14644-17:2021(E)

F particle obscuration rate
L particle deposition rate level
N number of particles ≥D µm deposited onto a surface
D
η efficiency of detection method
2 -2
O particle obscuration factor (in mm ·m )
2
R particle deposition rate in number of particles ≥D µm per m ·h
D
t time of exposure
5 Particle deposition rate methodology
5.1 General
Particle deposition rate data obtained in a cleanroom can be used to establish the probability of
airborne particles depositing onto a vulnerable surface during exposure and provide a methodology
that supports the required quality of a cleanroom during operation. The information in 5.2 and 5.3 gives
a method that can be used to establish the correct particle deposition rate cleanliness conditions in a
cleanroom and associated controlled environments. This information is used to demonstrate continued
control of these cleanliness conditions. ISO 14644-2 shall be considered as a guide for the development
and application of a monitoring plan.
5.2 Establishing the particle deposition rate required for control of particle deposition
on vulnerable surfaces
Establishing control of macroparticles in the controlled environment through use of the particle
deposition rate is required when a new facility is designed, or when cleanliness requirements are
changed in existing facilities. An assessment shall be made of the product attributes and the process
activities performed in the cleanroom. Based on this assessment, the required degree of control of
particle contamination shall be established using the following steps.
1) The surfaces in the cleanroom or associated controlled environments that are vulnerable to particle
deposition shall be identified. This can be done by considering the manufacturing carried out in
the cleanroom, the status of the technical installations, production equipment, and operational
procedures.
2) The smallest particle size that impacts on product or production quality on each vulnerable surface
(critical particle size) shall be determined.
NOTE 1 Differences in particle type (metallic vs non-metallic, transparent vs opaque, microbial vs non-
microbial) can lead to a particle-specific approach.
3) The maximum number of particles of the critical size that contaminates each vulnerable surface
considered shall be determined.
4) Knowing the maximum number of particles of a critical size that is acceptable on each surface, the
particle deposition rate or particle deposition rate level (see Table 1) at the critical particle size
shall be determined.
5) The critical surface with the tightest requirements on particle deposition rate and particle
deposition rate level will determine the particle deposition rate and particle deposition rate level
for the critical area.
6) After the maximum particle deposition rate or particle deposition rate level requirements are
defined for the critical area, the measurement method shall be chosen and put into operation. The
4 © ISO 2021 – All rights reserved

---------------------- Page: 10 ----------------------
ISO 14644-17:2021(E)

method can be selected based on sensitivity, required measurement frequency, and other factors
such as ease of use. ISO 14644-3 can be consulted for information on measurement methods.
NOTE 2 Examples of the method described above are given in Annex E.
5.3 Particle deposition rate for demonstrating control of particle contamination
Demonstrating control of the particle deposition rate in a cleanroom over time is important to ensure
that the quality of the facility remains constant. It is necessary to demonstrate control of the particle
deposition rate by demonstrating that the required particle deposition rate limits are still achieved.
Monitoring shall be carried out where the most vulnerable surfaces are located, or at a location that is
in close proximity and representative of the location of the vulnerable surface.
The required frequency of monitoring shall be determined by the criticality of the product being
manufactured and the measuring equipment available (see Clause 6).
Failure to achieve the required particle deposition rate limit may require an investigation to understand
the cause of the failure. Depending on the failure cause, improvements to working, cleaning, and
maintenance procedures may be required. If needed, changes in manufacturing equipment, or
cleanroom design and ventilation can be implemented. Methods of reducing the risk of airborne
contamination are discussed in Annex E.
6 Measurement of particle deposition rate
The method for measuring the particle deposition rate is based on the collection of particles onto a
test surface of a known surface area over a known time period. The particle deposition rate is then
calculated by using Formula (1).
The particle deposition rate shall be measured on, or in close proximity to, a vulnerable surface
during the manufacturing carried out in the cleanroom. If required, the particle deposition rate can be
measured at several locations. The result of the measurement can then be used to check whether the
location complies with a specified maximum particle deposition rate, or maximum particle deposition
rate level, for certain cumulative particle sizes.
The methods for collecting airborne particles onto a surface, sizing and counting these particles, shall
be chosen with reference to ISO 14644-3. Additional information is available in ASTM E2088, ASTM 25
and ASTM F50. When choosing the counting and sizing apparatus, consideration shall be given to the
detection of particles in the relevant size range. The area of the test surface also needs consideration,
particularly if the particle deposition rate is to be measured within a restricted time.
The witness plate, or measuring instrument, shall be placed in the same plane, and as close as possible
to the vulnerable surface. The test surface shall be at the same electrical potential. Particles collected
on the test surface are counted and sized to obtain reproducible data and are used to obtain the particle
deposition rate adjacent to the vulnerable surface being investigated.
NOTE Be aware that measurement equipment and witness plates can interfere with process activities.
Therefore, the location for monitoring needs to be selected carefully.
Sampling shall only be carried out during manufacturing when the product or process is exposed to
airborne contamination. The minimum expected count for the largest critical particle size under
consideration shall not be less than 1, but desirably 5. If insufficient particles have been counted, the
time for measuring the particle deposition rate during the manufacturing of products or process shall
be extended to obtain a higher number of particles. It can be necessary to measure more than one
manufacturing period. A method of calculating the sample time is given in A.3.3. If a suitable sample is
not feasible, alternative measurement techniques shall be considered.
© ISO 2021 – All rights reserved 5

---------------------- Page: 11 ----------------------
ISO 14644-17:2021(E)

7 Particle deposition rate level
For a defined range of particle sizes, the particle deposition rate can be expressed as a particle
deposition rate level, L. The particle deposition rate level expresses the particle deposition rate over
a range of particle sizes, in a similar way to that used in ISO 14644-9 to expresses surface particle
concentration. This allows the concentration of particles at one size to be converted to a concentration
at another size, and it can be used, for example, when the particle deposition rate is measured at one
particle size but the critical particle size is different.
The particle deposition rate level is obtained using typical size distributions found in cleanroom that
show the particle deposition rate is in direct proportion to the cumulative particle size. A typical size
distribution is shown later in Figure B.3. The particle deposition rate levels are calculated by means of
Formula 3 by assuming a linear distribution and a reference particle size of 10µm.
RD·
D
L= (3)
10
Table 1 gives examples of L over a range of different cleanliness levels in orders of magnitude.
Table 1 — Particle deposition rate levels in orders of magnitude
2
Particle dep- Number of particles per m per hour
osition rate
≥5 µm ≥10 µm ≥20 µm ≥50 µm ≥100 µm ≥200 µm ≥500 µm
level
1 2,0 1,0 0,5 0,2 0,1 0,05 0,02
10 20 10 5 2 1 0,5 0,2
100 200 100 50 20 10 5 2
1 000 2 000 1 000 500 200 10
...

NORME ISO
INTERNATIONALE 14644-17
Première édition
2021-02
Salles propres et environnements
maîtrisés apparentés —
Partie 17:
Applications de taux de dépôt de
particules
Cleanrooms and associated controlled environments —
Part 17: Particle deposition rate applications
Numéro de référence
ISO 14644-17:2021(F)
©
ISO 2021

---------------------- Page: 1 ----------------------
ISO 14644-17:2021(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 14644-17:2021(F)

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Symboles . 3
5 Méthodologie utilisée pour la détermination du taux de dépôt de particules .4
5.1 Généralités . 4
5.2 Établissement du taux de dépôt de particules requis pour maîtriser le dépôt
de particules sur les surfaces sensibles . 4
5.3 Taux de dépôt de particules permettant de prouver la maîtrise de la contamination
par des particules . 5
6 Mesurage du taux de dépôt de particules. 5
7 Niveau de taux de dépôt de particules . 6
8 Documentation . 7
Annexe A (informative) Mesurage du taux de dépôt de particules . 9
Annexe B (informative) Exemples de mesurages du taux de dépôt de particules .13
Annexe C (informative) Mesurage de l’occultation par les particules .17
Annexe D (informative) Relation entre le taux de dépôt de particules et la concentration
dans l’air des particules .20
Annexe E (informative) Évaluation et maîtrise du dépôt de particules .21
Bibliographie .26
© ISO 2021 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 14644-17:2021(F)

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 209, Salles propres et environnements
maîtrisés apparentés, en collaboration avec le Comité technique CEN/TC 243, Technologie des salles
propres, du Comité européen de normalisation (CEN), conformément à l’Accord de coopération
technique entre l’ISO et le CEN (Accord de Vienne).
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
Une liste de toutes les parties de la série ISO 14644 se trouve sur le site web de l’ISO.
iv © ISO 2021 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 14644-17:2021(F)

Introduction
Les salles propres et environnements maîtrisés apparentés permettent la maîtrise de la contamination
à des niveaux appropriés pour la conduite d’activités sensibles à la contamination. Les produits et
procédés qui bénéficient de cette maîtrise de la contamination sont entre autres issus de l’industrie
aérospatiale, de la microélectronique, de l’optique, du nucléaire, de l’agroalimentaire, de la santé, des
produits pharmaceutiques et des dispositifs médicaux.
L’ISO 14644-1:2015 traite des particules en suspension dans l’air des salles propres et classe leur
propreté à l’aide de concentrations maximales admissibles; l’ISO 14644-9:2012 et l’IEST -STD -CC1246E:
2013 portent sur la concentration des particules en surface. Le présent document aborde le taux de
[5]
dépôt de particules sur les surfaces d’une salle propre et s’appuie sur la ligne directrice 9 du VCCN .
Il est important de connaître le taux de dépôt de particules, car la probabilité d’une contamination
de surfaces sensibles à la contamination, telles que des produits manufacturés, par des particules en
suspension dans l’air est directement reliée au taux de dépôt de particules.
L’ISO 14644-3:2019 présente un aperçu des méthodes de détermination du dépôt de particules de
taille supérieure ou égale à 0,1 µm. Le présent document se concentre sur la vitesse à laquelle les
macroparticules d’une taille supérieure à 5 µm se déposent sur les surfaces, et sur l’application de ces
informations à la maîtrise de la contamination dans les salles propres.
Diverses tailles de particules sont générées dans les salles propres par le personnel, les machines, les
outils et les procédés, puis dispersées dans la salle propre du fait des mouvements de l’air. D’après
l’ISO 14644-1, les salles propres et environnements maîtrisés de la classe de particules de la série ISO 5,
ou plus propres, contiennent des concentrations très faibles, voire nulles, de particules en suspension
dans l’air supérieures à 5 µm. Cependant, les surfaces des salles propres en activité comportent beaucoup
plus de particules d’une taille comprise entre 5 µm et 500 µm, voire plus grosses que le suggèrent les
limites de la classification de la taille des particules données dans l’ISO 14644-1. La principale raison
est que les grosses particules dans la plage de tailles des macroparticules ne sont pas comptabilisées
par les compteurs de particules du fait des pertes par dépôt dans les tubes de prélèvement, ainsi qu’à
l’entrée et à l’intérieur des compteurs de particules. De plus, pour la même raison, seule une partie des
petites particules dans la plage de tailles est mesurée. Dans de nombreux cas, les grosses particules
provoquent des problèmes de contamination; la meilleure façon de déterminer leur présence et leur
potentiel de dépôt sur les surfaces sensibles à la contamination est de mesurer le taux de dépôt de
particules sur les surfaces.
Les particules inférieures à 5 µm sont plus susceptibles d’être éliminées de l’air d’une salle propre
par le système de ventilation, mais plus de 50 % des particules supérieures à 10 µm sont éliminées de
l’air par dépôt sur les surfaces. Cette proportion atteint plus de 90 % pour les particules supérieures
à 40 µm (voir la Référence [7]). Il a été montré que le mécanisme de dépôt prépondérant pour cette
taille de particules est la gravitation, mais les turbulences de l’air et l’attraction électrostatique
peuvent également provoquer un dépôt (voir la Référence [8]). Ces particules déposées peuvent être
re-dispersées dans l’air suite au passage d’une personne ou à une action de nettoyage, mais pas par les
vitesses de l’air telles que mesurées dans une salle propre. Il est important de retirer ces particules par
nettoyage.
La présence et la redistribution des particules > 5 µm dans les salles propres sont principalement liées
à l’activité humaine ou mécanique. Une salle propre «au repos» présente probablement peu d’activité et
de dispersion des particules, et la concentration des particules supérieures à 5 µm est proche de zéro,
sans dépôt significatif de particules. C’est pourquoi il convient de ne tenir compte du taux de dépôt de
particules que dans l’état d’occupation «en activité».
Le taux de dépôt de particules est un attribut d’une salle propre ou d’une zone propre qui détermine le
taux probable de dépôt des particules en suspension dans l’air sur les surfaces de la salle propre, comme
un produit ou une zone de procédé. Il est possible de définir le niveau de contamination acceptable
d’une surface sensible à l’aide d’une évaluation des risques, puis d’obtenir le taux de dépôt de particules
qui permet de garantir le non-dépassement de ce niveau.
© ISO 2021 – Tous droits réservés v

---------------------- Page: 5 ----------------------
ISO 14644-17:2021(F)

Le présent document fournit des méthodes de mesure du taux de dépôt de particules dans une salle
propre ou une zone propre. Celles-ci sont utilisées pendant l’utilisation de la salle propre pour s’assurer
que le taux de dépôt de particules requis est bien obtenu, et pour surveiller la salle propre ainsi que
les zones propres afin de prouver la maîtrise en continu de la contamination par les particules en
suspension dans l’air. Le suivi du taux de dépôt de particules permet également de corréler les pics de
ce taux avec les activités de façon à détecter les sources de contamination et indiquer les modifications
à apporter aux procédures de travail pour réduire le risque de contamination.
Le taux de dépôt de particules est le taux de dépôt de particules sur les surfaces en fonction du temps;
2
il peut être calculé comme la variation de la concentration surfacique en particules par m pendant le
temps d’exposition en heures et peut être exprimé par la Formule (1):
CC −
fi
DD
R = (1)
D
tt−
fi

2
R est le taux de dépôt par m et par heure des particules de dimension supérieure ou égale à D (µm);
D
2
C est la concentration surfacique finale (nombre par m ) des particules de dimension supérieure
f
D
ou égale à D (µm);
2
C est la concentration surfacique initiale (nombre par m ) des particules de dimension supérieure
i
D
ou égale à D (µm);
t est le temps d’exposition final (h);
f
t est le temps d’exposition initial (h).
i
Si le taux de dépôt de particules est déterminé sur une surface sensible telle qu’un produit ou à proximité
immédiate, une estimation du dépôt sur cette surface de particules en suspension dans l’air peut être
obtenue en appliquant la Formule (2):
NR =⋅ta⋅ (2)
DD

N nombre de particules déposées de dimension supérieure ou égale à la taille de particule D (µm);
D
t est le temps pendant lequel la surface est exposée au dépôt des particules (h);
2
a est l’aire exposée à la contamination par des particules en suspension dans l’air (m ).
Certaines industries utilisent des salles propres pour fabriquer des instruments et composants optiques,
tels que des miroirs, des lentilles et des panneaux solaires utilisés dans l’aérospatiale. La qualité de ces
produits est liée à la quantité de lumière absorbée ou réfléchie par les particules à leur surface. Par
conséquent, le présent document aborde également, à l’Annexe C, le taux d’occultation par les particules
sur les surfaces d’essai exposées dans les salles propres. Grâce au taux de dépôt de particules obtenu
pour différentes tailles de particules, il est possible de calculer le taux d’occultation des particules en
suspension se déposant sur une surface et obscurcissant la lumière et de l’utiliser de manière similaire
au taux de dépôt de particules pour réduire le risque de contamination des surfaces.
vi © ISO 2021 – Tous droits réservés

---------------------- Page: 6 ----------------------
NORME INTERNATIONALE ISO 14644-17:2021(F)
Salles propres et environnements maîtrisés apparentés —
Partie 17:
Applications de taux de dépôt de particules
1 Domaine d’application
Le présent document donne des indications concernant l’interprétation et l’application des résultats du
mesurage du taux de dépôt de particules sur une ou plusieurs surfaces sensibles dans une salle propre
dans le cadre d’un programme de maîtrise de la contamination. Il fournit des instructions relatives
à la manière d’influer sur le taux de dépôt de particules et de réduire le risque de contamination des
surfaces sensibles par des particules.
Le présent document explique comment l’utilisateur d’une salle propre peut se servir des mesurages
du taux de dépôt de particules pour déterminer les limites qui peuvent être définies pour les
macroparticules sur les surfaces sensibles. Il propose également une méthode d’évaluation permettant
d’établir un risque acceptable de dépôt de particules sur des surfaces sensibles dans une salle propre
et, lorsque cela n’est pas réalisé, des méthodes pouvant être utilisées pour réduire le taux de dépôt de
particules.
Le taux d’occultation par les particules constitue une alternative au taux de dépôt de particules; il
permet de déterminer le taux d’augmentation de la zone de couverture des particules sur une surface
dans le temps. Le taux d’occultation par les particules peut être utilisé de la même manière que le taux
de dépôt de particules; il est possible de calculer le taux d’occultation par les particules requis pour une
surface donnée et de réduire le risque de dépôt de particules.
Le présent document:
— ne fournit pas de méthode permettant de classer une salle propre en fonction du taux de dépôt de
particules ou du taux d’occultation par les particules;
— ne traite pas directement du dépôt de particules porteuses de micro-organismes, bien que ces
dernières puissent être considérées comme des particules;
— ne s’applique pas aux dépôts en surface par contact, comme par exemple lorsque le personnel touche
un produit et que la contamination est ainsi transférée.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements)
ISO 14644-3:2019, Salles propres et environnements maîtrisés apparentés — Partie 3: Méthodes d'essai
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp;
© ISO 2021 – Tous droits réservés 1

---------------------- Page: 7 ----------------------
ISO 14644-17:2021(F)

— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/ .
3.1
salle propre
salle dans laquelle la concentration en nombre des particules en suspension dans l’air est maîtrisée et
classée, et qui est construite et utilisée de façon à minimiser l’introduction, la production et la rétention
des particules à l’intérieur de la pièce
Note 1 à l'article: La classe de propreté particulaire de l’air est spécifiée.
Note 2 à l'article: Le niveau des autres attributs de propreté de l’air tels que les concentrations chimiques,
viables ou nanométriques, ainsi que le niveau de ceux des surfaces tels que les concentrations particulaires,
nanométriques, chimiques et viables pourraient être aussi spécifiés et maîtrisés.
Note 3 à l'article: D’autres paramètres physiques pertinents, par exemple la température, l’humidité, la pression,
les vibrations et les propriétés électrostatiques, pourraient être maîtrisés si requis.
[SOURCE: ISO 14644-1:2015, 3.1.1]
3.2
zone propre
espace défini dans lequel la concentration en nombre des particules en suspension dans l’air est
maîtrisée et classée, et qui est construit et utilisé de façon à minimiser l’introduction, la production et la
rétention de particules à l’intérieur de l’espace
Note 1 à l'article: La classe de propreté particulaire de l’air est spécifiée.
Note 2 à l'article: Le niveau des autres attributs de propreté de l’air tels que les concentrations chimiques, viables
ou nanométriques, ainsi que le niveau des concentrations particulaires, nanométriques, chimiques et viables des
surfaces pourraient être aussi spécifiés et maîtrisés.
Note 3 à l'article: La zone propre peut être un espace défini à l’intérieur d’une salle propre (3.1), ou peut être
concrétisée par un dispositif séparatif. Un tel dispositif peut être situé à l’intérieur d’une salle propre ou non.
Note 4 à l'article: D’autres paramètres physiques pertinents, par exemple la température, l’humidité, la pression,
les vibrations et les propriétés électrostatiques, pourraient être maîtrisés si requis.
[SOURCE: ISO 14644-1:2015, 3.1.2]
3.3
taille de particule critique
taille de particule (3.7) la plus faible ayant un effet négatif sur la qualité du produit ou du procédé
3.4
emplacement critique
emplacement au niveau duquel une surface sensible (3.12) est exposée à une contamination par des
particules
3.5
en activité
condition convenue dans laquelle la salle propre (3.1) ou la zone propre (3.2) fonctionne selon le mode
prescrit avec les équipements en fonctionnement ainsi qu’avec l’effectif spécifié présent
[SOURCE: ISO 14644-1:2015, 3.3.3]
3.6
particule
objet minuscule de matière quelconque qui possède un périmètre physique défini
[SOURCE: ISO 14644-1:2015, 3.2.1]
2 © ISO 2021 – Tous droits réservés

---------------------- Page: 8 ----------------------
ISO 14644-17:2021(F)

3.7
taille de particule
diamètre d’une sphère ou d’un cercle englobant une particule non sphérique, ou diamètre équivalent
Note 1 à l'article: Il convient que la méthode de mesure utilisée soit associée à la définition.
Note 2 à l'article: L’ISO 14644-1 utilise une détection basée sur la diffusion de la lumière. D’autres méthodes de
mesure conduisent à des définitions différentes de la taille (voir A.1).
3.8
taux de dépôt de particules
TDP
nombre de particules qui se déposent sur une surface d’aire connue pendant un temps d’exposition connu
2
Note 1 à l'article: Note à l’article: Il est exprimé en nombre par m et par heure.
3.9
niveau de taux de dépôt de particules
TDPL
niveau des taux de dépôt de particules (3.8) pour une plage de tailles de particules (3.7) donnée
3.10
taux d’occultation par les particules
TOP
taux de variation de la couverture des particules sur une surface durant le temps d’exposition
3.11
surface d’essai
surface présentant une aire spécifique et une propreté de surface connue, utilisée pour collecter des
particules de l’air qui se déposent en un temps spécifié
Note 1 à l'article: Dans le présent document, une surface d’essai sert à déterminer le taux de dépôt de particules (3.8).
Note 2 à l'article: Une surface d’essai peut être une plaque témoin ou faire partie intégrante d’un instrument de
mesurage.
3.12
surface sensible
surface dont la fonctionnalité diminue en présence de particules de dimension supérieure à la taille
critique
3.13
plaque témoin
plaque plate et propre présentant une aire spécifique, utilisée pour collecter des particules qui se
déposent depuis l’air en un temps spécifié
Note 1 à l'article: Une plaque témoin est exposée à proximité d’une surface sensible (3.12) afin d’obtenir le taux de
dépôt de particules observé en cet emplacement.
Note 2 à l'article: Une plaque témoin ne fait généralement pas partie d’un instrument de mesurage. Après
exposition, la plaque témoin est amenée jusqu’à un instrument de mesurage afin de compter les particules
déposées et d’en déterminer la taille.
4 Symboles
2
a aire du produit en m
2
A aire de la silhouette des particules observées (mm )
2
C concentration des particules en nombre de particules ≥D µm par m
D
© ISO 2021 – Tous droits réservés 3

---------------------- Page: 9 ----------------------
ISO 14644-17:2021(F)

D taille de particule en micromètres
F taux d’occultation par les particules
L niveau de taux de dépôt de particules
N nombre de particules ≥D µm déposées sur une surface
D
η efficacité de la méthode de détection
2 −2
O est le facteur d’occultation par les particules (en mm ·m )
2
R taux de dépôt de particules en nombre de particules ≥D µm par m ·h
D
t temps d’exposition
5 Méthodologie utilisée pour la détermination du taux de dépôt de particules
5.1 Généralités
Les données relatives au taux de dépôt de particules obtenues dans une salle propre peuvent être
utilisées pour déterminer la probabilité que des particules en suspension dans l’air se déposent sur une
surface sensible durant l’exposition, et pour fournir une méthodologie contribuant la qualité requise
d’une salle propre en activité. Les informations présentées en 5.2 et 5.3 fournissent une méthode qui
peut être utilisée pour établir les conditions de propreté basées sur le taux de dépôt de particules des
salles propres et des environnements maîtrisés apparentés. Elles permettent de prouver la maîtrise
en continu de ces conditions de propreté. L’ISO 14644-2 doit être considérée comme un guide pour le
développement et l’application d’un plan de surveillance.
5.2 Établissement du taux de dépôt de particules requis pour maîtriser le dépôt
de particules sur les surfaces sensibles
Il est requis d’utiliser le taux de dépôt de particules pour établir la maîtrise des macroparticules dans
l’environnement maîtrisé lors de la conception d’une nouvelle installation, ou lors de modifications
apportées aux exigences de propreté d’installations existantes. Une évaluation des attributs du produit
et des activités associées à un procédé réalisées dans la salle propre doit être réalisée. En fonction de
cette évaluation, le degré requis de maîtrise de la contamination par des particules doit être déterminé
à l’aide des étapes suivantes:
1) les surfaces de la salle propre ou des environnements maîtrisés apparentés qui sont sensibles au
dépôt de particules doivent être identifiées. Cela peut être fait en tenant compte de la fabrication
réalisée dans la salle propre, de la performance des installations techniques, du matériel de
production et des protocoles opérationnels;
2) la taille de particule la plus faible ayant un effet sur la qualité du produit ou de la production au
niveau de chaque surface sensible (taille de particule critique) doit être déterminée;
NOTE 1 Les différences concernant le type des particules (métalliques ou non métalliques, transparentes
ou opaques, microbiologiques ou non microbiologiques) peuvent pousser à adopter une approche spécifique
à chaque type de particule.
3) le nombre maximal de particules de la taille critique contaminant chaque surface sensible
considérée doit être déterminé;
4) connaissant le nombre maximal de particules de taille critique acceptable sur chaque surface,
le taux de dépôt de particules ou le niveau de taux de dépôt de particules (voir le Tableau 1)
correspondant à la taille de particule critique doit être défini;
4 © ISO 2021 – Tous droits réservés

---------------------- Page: 10 ----------------------
ISO 14644-17:2021(F)

5) la surface critique présentant les exigences les plus strictes en termes de taux de dépôt de particules
et de niveau de taux de dépôt de particules, détermine le taux de dépôt de particules et le niveau de
taux de dépôt de particules pour l’aire critique;
6) après avoir défini les exigences concernant le taux de dépôt de particules maximal ou le niveau de
taux de dépôt de particules maximal pour l’aire critique, la méthode de mesure doit être choisie et
appliquée. La méthode peut être choisie d’après la sensibilité, la fréquence de mesurage requise et
d’autres facteurs tels que la simplicité d’utilisation. L’ISO 14644-3 peut être consultée pour obtenir
des informations sur les méthodes de mesure.
NOTE 2 L’Annexe E fournit des exemples de la méthode décrite ci-dessus.
5.3 Taux de dépôt de particules permettant de prouver la maîtrise de la contamination
par des particules
Pouvoir démontrer la maîtrise du taux de dépôt de particules dans une salle propre au cours du
temps est important pour garantir le maintien de la qualité de l’installation à un niveau spécifié. Il
est nécessaire de démontrer la maîtrise du taux de dépôt de particules en montrant que les taux de
dépôt maximums admissibles de particules requis continuent à être atteints. Une surveillance doit être
mise en place aux emplacements où sont situées les surfaces les plus sensibles, ou à un emplacement à
proximité immédiate et représentatif de celui de la surface sensible.
La fréquence requise pour cette surveillance doit être déterminée en fonction de la criticité du produit
fabriqué et du matériel de mesurage disponible (voir l’Article 6).
Le fait de ne pas atteindre le taux de dépôt maximum admissible de particules peut nécessiter
une investigation afin de comprendre la cause de cet échec. En fonction de la cause de l’échec, des
améliorations des procédures de travail, de nettoyage et de maintenance peuvent être requises. Si
nécessaire, des modifications peuvent être mises en œuvre au niveau du matériel de fabrication, ou de la
conception et de la ventilation de la salle propre. Des méthodes de réduction du risque de contamination
par des particules en suspension dans l’air sont discutées à l’Annexe E.
6 Mesurage du taux de dépôt de particules
La méthode de mesure du taux de dépôt de particules s’appuie sur la collecte de particules sur une
surface d’essai d’aire connue pendant une durée connue. Le taux de dépôt de particules est ensuite
calculé à l’aide de la
...

FINAL
INTERNATIONAL ISO/FDIS
DRAFT
STANDARD 14644-17
ISO/TC 209
Cleanrooms and associated controlled
Secretariat: ANSI
environments —
Voting begins on:
2020-10-10
Part 17:
Voting terminates on:
Particle deposition rate applications
2020-12-05
Salles propres et environnements maîtrisés apparentés —
Partie 17: Applications de taux de dépôt de particules
ISO/CEN PARALLEL PROCESSING
RECIPIENTS OF THIS DRAFT ARE INVITED TO
SUBMIT, WITH THEIR COMMENTS, NOTIFICATION
OF ANY RELEVANT PATENT RIGHTS OF WHICH
THEY ARE AWARE AND TO PROVIDE SUPPOR TING
DOCUMENTATION.
IN ADDITION TO THEIR EVALUATION AS
Reference number
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO-
ISO/FDIS 14644-17:2020(E)
LOGICAL, COMMERCIAL AND USER PURPOSES,
DRAFT INTERNATIONAL STANDARDS MAY ON
OCCASION HAVE TO BE CONSIDERED IN THE
LIGHT OF THEIR POTENTIAL TO BECOME STAN-
DARDS TO WHICH REFERENCE MAY BE MADE IN
©
NATIONAL REGULATIONS. ISO 2020

---------------------- Page: 1 ----------------------
ISO/FDIS 14644-17:2020(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2020
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2020 – All rights reserved

---------------------- Page: 2 ----------------------
ISO/FDIS 14644-17:2020(E)

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Symbols and abbreviated terms . 3
5 Particle deposition rate methodology . 4
5.1 General . 4
5.2 Establishing the particle deposition rate required for control of particle deposition
on vulnerable surfaces . 4
5.3 Particle deposition rate for demonstrating control of particle contamination . 5
6 Measurement of particle deposition rate . 5
7 Particle deposition rate level . 6
8 Documentation . 7
Annex A (informative) Measurement of particle deposition rate . 8
Annex B (informative) Examples of particle deposition rate measurements .12
Annex C (informative) Measurement of the particle obscuration .16
Annex D (informative) Relationship between particle deposition rate and airborne
concentration of particles .19
Annex E (informative) Assessment and control of particle deposition .20
Bibliography .25
© ISO 2020 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO/FDIS 14644-17:2020(E)

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 209, Cleanrooms and associated controlled
environments, in collaboration with the European Committee for Standardization (CEN) Technical
Committee CEN/TC 243, Cleanroom technology, in accordance with the Agreement on technical
cooperation between ISO and CEN (Vienna Agreement).
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
A list of all parts in the ISO 14644 series can be found on the ISO website.
iv © ISO 2020 – All rights reserved

---------------------- Page: 4 ----------------------
ISO/FDIS 14644-17:2020(E)

Introduction
Cleanrooms and associated controlled environments are used to control contamination to levels
appropriate for accomplishing contamination-sensitive activities. Products and processes that benefit
from the control of contamination include those in industries such as aerospace, microelectronics,
optics, nuclear, food, healthcare, pharmaceuticals, and medical devices.
ISO 14644-1:2015 considers airborne particles in cleanrooms and classifies cleanroom cleanliness
by maximum permitted concentrations, and both ISO 14644-9:2012 and IEST -STD -CC1246E: 2015
consider the concentration of surface particles. This document considers the rate of particle deposition
[5]
onto cleanroom surfaces and is based on VCCN Guideline 9 . The particle deposition rate is important,
as the probability of contamination by airborne particles onto contamination sensitive, vulnerable
surfaces, such as manufactured products, is directly related to the particle deposition rate.
ISO 14644-3:2019 gives an overview of methods for the determination of deposition of particles, larger
or equal to 0,1 µm. In this document, the focus is on the rate that macroparticles larger than 5 µm
deposit on surfaces, and the application of this information to controlling contamination in cleanrooms.
Various sizes of particles are generated in cleanrooms by personnel, machinery, tools, and processes,
and distributed by air moving about the cleanroom. According to ISO 14644-1, cleanrooms and
controlled environments with a particle class of the ISO 5 series, or cleaner, contain zero or very low
concentrations of airborne particles larger than 5 µm. However, in operating cleanrooms, many more
particles in the size range of 5 µm to 500 µm, and greater, are found on surfaces than suggested by the
classification limits of the size of particles given in ISO 14644-1. The main reason for this is that the
largest particles in the range of sizes of macroparticles are not counted by particle counters because
of deposition losses in sampling tubes, and at the entry to and within particle counters. Also, for the
same reason, only a proportion of the smaller particles in the range of sizes is measured. In many cases,
large particles cause contamination problems and their presence and potential for deposition onto
contamination sensitive, vulnerable surfaces is best determined by measuring the particle deposition
rate onto surfaces.
Particles smaller than 5 µm are most likely to be removed from the cleanroom air by the ventilation
system but, for particles above 10 µm, more than 50 % is removed from the air by surface deposition.
Above 40 µm, more than 90 % is deposited (see Reference [6]). The dominant deposition mechanism of
this size of particles has been shown to be gravitational but air turbulence and electrostatic attraction
can also cause deposition (see Reference [7]). These deposited particles can be re-dispersed by walking
and cleaning actions, but not by air velocities associated with the cleanroom air. It is important that
these particles are removed by cleaning.
The presence and redistribution of particles >5 µm in cleanrooms is mostly related to human or
mechanical activity. In a cleanroom "at rest", there is likely to be little activity and dispersion of
particles, and the concentration of particles larger than 5 µm is close to zero with no significant particle
deposition. Therefore, it is only in the "operational" occupancy state that the particle deposition rate
should be considered.
The particle deposition rate is an attribute of a cleanroom or clean zone that determines the likely rate
of deposition of airborne particles onto cleanroom surfaces, such as product or process area. Using a
risk assessment, the acceptable amount of contamination of a vulnerable surface can be defined, and
the particle deposition rate can then be obtained that ensures that this amount of contamination is not
exceeded.
Methods of measuring the particle deposition rate in a cleanroom or clean zone are given in this
document. These are used during the operation of the cleanroom to ensure that the required particle
deposition rate is obtained, and for monitoring the cleanroom and clean zones to demonstrate
continuous control of airborne contamination. Monitoring the particle deposition rate also enables
PDR peaks to be correlated with activities so as to detect sources of contamination, and indicate what
changes are required to working procedures to reduce the contamination risk.
© ISO 2020 – All rights reserved v

---------------------- Page: 5 ----------------------
ISO/FDIS 14644-17:2020(E)

The particle deposition rate is the rate of deposition of particles onto surfaces over time, and can be
2
calculated as the change of particle surface concentration per m during the time of exposure in hours
and can be expressed as Formula (1):
CC −
fi
DD
R = (1)
D
tt−
fi
where
2
R is the deposition rate of particles equal to, or larger than D (µm) per m per hour;
D
2
C is the final particle surface concentration (number per m ) for particles equal to and larger
f
D
than D (µm);
2
C is the initial particle surface concentration (number per m ) for particles equal to and larger
i
D
than D (µm);
t is the final time of exposure (h);
f
t is the initial time of exposure (h).
i
If the particle deposition rate is determined on, or in close proximity to, a vulnerable surface, such as
product, then an estimate of the deposition of airborne particles onto the surface can be obtained by
applying Formula (2):
NR = ta (2)
DD
where
N number of deposited particles larger than or equal to particle size D (µm);
D
t is the time the surface is exposed to particle deposition (h);
2
a is the surface area exposed to airborne contamination (m ).
Some industries use cleanrooms to manufacture optical instruments and components, such as mirrors,
lenses, and solar panels used in aerospace. The quality of these products is related to the amount of
light absorbed or reflected by particles on the surface. Therefore, this document also considers particle
obscuration rate of test surfaces exposed in cleanrooms in Annex C. Using the particle deposition rate
of various particle sizes, the particle obscuration rate of airborne particles depositing onto a surface
and obscuring light can be calculated and used in a similar way to the particle deposition rate to reduce
the risk of surface contamination.
vi © ISO 2020 – All rights reserved

---------------------- Page: 6 ----------------------
FINAL DRAFT INTERNATIONAL STANDARD ISO/FDIS 14644-17:2020(E)
Cleanrooms and associated controlled environments —
Part 17:
Particle deposition rate applications
1 Scope
This document gives direction on the interpretation and application of the results of the measurement
of particle deposition rate on one or more vulnerable surfaces in a cleanroom as part of a contamination
control programme. It provides some instructions on how to influence the particle deposition rate and
reduce the risk of particle contamination on vulnerable surfaces.
This document gives information on how a cleanroom user can use the particle deposition rate
measurements to determine limits that can be set for macroparticles on vulnerable surfaces. It also
gives a risk assessment method by which an acceptable risk of deposition of particles onto vulnerable
surfaces in a cleanroom can be established and, when this is not achieved, methods that can be used to
reduce the particle deposition rate.
An alternative to the particle deposition rate is the particle obscuration rate which determines the rate
of increase of coverage of particles onto an area of surface over time. The particle obscuration rate can
be used in an analogous way to the particle deposition rate and the required particle obscuration rate
for a specified surface can be calculated and the risk from deposited particles reduced.
This document does not:
— provide a method to classify a cleanroom with respect to particle deposition rate or particle
obscuration rate;
— directly consider the deposition of microbe-carrying particles, although they can be treated as
particles;
— give any consideration to surface deposition by contact as, for example, when personnel touch a
product and contamination is transferred.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 14644-3:2019, Cleanrooms and associated controlled environments — Part 3: Test methods
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
© ISO 2020 – All rights reserved 1

---------------------- Page: 7 ----------------------
ISO/FDIS 14644-17:2020(E)

3.1
cleanroom
room within which the number concentration of airborne particles is controlled and classified, and
which is designed, constructed and operated in a manner to control the introduction, generation and
retention of particles inside the room
Note 1 to entry: The class of airborne particle concentration is specified.
Note 2 to entry: Levels of other cleanliness attributes such as chemical, viable or nanoscale concentrations in the
air, and also surface cleanliness in terms of particle, nanoscale, chemical and viable concentrations might also be
specified and controlled.
Note 3 to entry: Other relevant physical parameters might also be controlled as required, e.g. temperature,
humidity, pressure, vibration and electrostatic.
[SOURCE: ISO 14644-1:2015, 3.1.1]
3.2
clean zone
defined space within which the number concentration of airborne particles is controlled and classified,
and which is constructed and operated in a manner to control the introduction, generation, and
retention of contaminants inside the space
Note 1 to entry: The class of airborne particle concentration is specified.
Note 2 to entry: Levels of other cleanliness attributes such as chemical, viable or nanoscale concentrations in the
air, and also surface cleanliness in terms of particle, nanoscale, chemical and viable concentrations might also be
specified and controlled.
Note 3 to entry: A clean zone(s) can be a defined space within a cleanroom (3.1) or might be achieved by a
separative device. Such a device can be located inside or outside a cleanroom.
Note 4 to entry: Other relevant physical parameters might also be controlled as required, e.g. temperature,
humidity, pressure, vibration and electrostatic.
[SOURCE: ISO 14644-1:2015, 3.1.2]
3.3
critical particle size
smallest particle size (3.7) that negatively impacts on product or process quality
3.4
critical location
location where a vulnerable surface (3.12) is exposed to particle contamination
3.5
operational
agreed condition where the cleanroom (3.1) or clean zone (3.2) is functioning in the specified manner,
with equipment operating and with the specified number of personnel present
[SOURCE: ISO 14644-1:2015, 3.3.3]
3.6
particle
minute piece of matter with defined physical boundaries
[SOURCE: ISO 14644-1:2015, 3.2.1]
2 © ISO 2020 – All rights reserved

---------------------- Page: 8 ----------------------
ISO/FDIS 14644-17:2020(E)

3.7
particle size
diameter of a sphere or the diameter of a sphere (circle) that encompasses a non-spherical particle, or
an equivalent diameter
Note 1 to entry: The definition should be stated in relation to the measurement method.
Note 2 to entry: In ISO 14644-1, light scattering based detection is used. Other measurement methods yield
different size definitions (see A.1).
3.8
particle deposition rate
PDR
number of particles depositing onto a known surface area during a known time of exposure
2
Note 1 to entry: It is expressed in number per m per hour
3.9
particle deposition rate level
PDRL
level of particle deposition rates (3.8) for a range of particle sizes (3.7)
3.10
particle obscuration rate
POR
rate of change of particle area coverage of a surface during time of exposure
3.11
test surface
surface of specific area and known surface cleanliness used to collect particles that deposit from the air
in a specified time
Note 1 to entry: A test surface is used in this document to determine the particle deposition rate (3.8).
Note 2 to entry: A test surface can be a witness plate or an integral part of a measuring instrument.
3.12
vulnerable surface
surface whose functionality diminishes when particles larger than the critical size are present
3.13
witness plate
clean flat plate of a specified surface area used to collect particles that deposit from the air in a
specified time
Note 1 to entry: A witness plate is exposed adjacent to a vulnerable surface (3.12) to obtain the particle deposition
rate that occurs at that location.
Note 2 to entry: A witness plate is not normally part of a measuring instrument and, after exposure, the witness
plate is taken to a measuring instrument for the counting and sizing of the particles deposited.
4 Symbols and abbreviated terms
2
a product area in m
2
A area of the silhouette of the observed particles (mm )
2
C particle concentration in number of particles ≥D µm per m
D
D particle size in micrometres
© ISO 2020 – All rights reserved 3

---------------------- Page: 9 ----------------------
ISO/FDIS 14644-17:2020(E)

F particle obscuration rate
L particle deposition rate level
N number of particles ≥D µm deposited onto a surface
D
η efficiency of detection method
2 -2
O is the particle obscuration factor (in mm ·m )
2
R particle deposition rate in number of particles ≥D µm per m ·h
D
t time of exposure
5 Particle deposition rate methodology
5.1 General
Particle deposition rate data obtained in a cleanroom can be used to establish the probability of
airborne particles depositing onto a vulnerable surface during exposure and provide a methodology
that supports the required quality of a cleanroom during operation. The information in 5.2 and 5.3 gives
a method that can be used to establish the correct particle deposition rate cleanliness conditions in a
cleanroom and associated controlled environments. This information is used to demonstrate continued
control of these cleanliness conditions. ISO 14644-2 shall be considered as a guide for the development
and application of a monitoring plan.
5.2 Establishing the particle deposition rate required for control of particle deposition
on vulnerable surfaces
Establishing control of macroparticles in the controlled environment through use of the particle
deposition rate is required when a new facility is designed, or when cleanliness requirements are
changed in existing facilities. An assessment shall be made of the product attributes and the process
activities performed in the cleanroom. Based on this assessment, the required degree of control of
particle contamination shall be established using the following steps.
1) The surfaces in the cleanroom or associated controlled environments that are vulnerable to particle
deposition shall be identified. This can be done by considering the manufacturing carried out in
the cleanroom, the status of the technical installations, production equipment, and operational
procedures.
2) The smallest particle size that impacts on product or production quality on each vulnerable surface
(critical particle size) shall be determined.
NOTE 1 Differences in particle type (metallic vs non-metallic, transparent vs opaque, microbial vs non-
microbial) can lead to a particle-specific approach.
3) The maximum number of particles of the critical size that contaminates each vulnerable surface
considered shall be determined.
4) Knowing the maximum number of particles of a critical size that is acceptable on each surface, the
particle deposition rate or particle deposition rate level (see Table 1) at the critical particle size
shall be determined.
5) The critical surface with the tightest requirements on particle deposition rate and particle
deposition rate level will determine the particle deposition rate and particle deposition rate level
for the critical area.
6) After the maximum particle deposition rate or particle deposition rate level requirements are
defined for the critical area, the measurement method shall be chosen and put into operation. The
4 © ISO 2020 – All rights reserved

---------------------- Page: 10 ----------------------
ISO/FDIS 14644-17:2020(E)

method can be selected based on sensitivity, required measurement frequency, and other factors
such as ease of use. ISO 14644-3 can be consulted for information on measurement methods.
NOTE 2 Examples of the method described above are given in Annex E.
5.3 Particle deposition rate for demonstrating control of particle contamination
Demonstrating control of the particle deposition rate in a cleanroom over time is important to ensure
that the quality of the facility remains constant. It is necessary to demonstrate control of the particle
deposition rate by demonstrating that the required particle deposition rate limits are still achieved.
Monitoring shall be carried out where the most vulnerable surfaces are located, or at a location that is
in close proximity and representative of the location of the vulnerable surface.
The required frequency of monitoring shall be determined by the criticality of the product being
manufactured and the measuring equipment available (see Clause 6).
Failure to achieve the required particle deposition rate limit may require an investigation to understand
the cause of the failure. Depending on the failure cause, improvements to working, cleaning, and
maintenance procedures may be required. If needed, changes in manufacturing equipment, or
cleanroom design and ventilation can be implemented. Methods of reducing the risk of airborne
contamination are discussed in Annex E.
6 Measurement of particle deposition rate
The method for measuring the particle deposition rate is based on the collection of particles onto a
test surface of a known surface area over a known time period. The particle deposition rate is then
calculated by using Formula (1).
The particle deposition rate shall be measured on, or in close proximity to, a vulnerable surface
during the manufacturing carried out in the cleanroom. If required, the particle deposition rate can be
measured at several locations. The result of the measurement can then be used to check whether the
location complies with a specified maximum particle deposition rate, or maximum particle deposition
rate level, for certain cumulative particle sizes.
The methods for collecting airborne particles onto a surface, sizing and counting these particles, shall
be chosen with reference to ISO 14644-3. Additional information is available in ASTM E2088, ASTM 25
and ASTM F50. When choosing the counting and sizing apparatus, consideration shall be given to the
detection of particles in the relevant size range. The area of the test surface also needs consideration,
particularly if the particle deposition rate is to be measured within a restricted time.
The witness plate, or measuring instrument, shall be placed in the same plane, and as close as possible
to the vulnerable surface. The test surface shall be at the same electrical potential. Particles collected
on the test surface are counted and sized to obtain reproducible data and are used to obtain the particle
deposition rate adjacent to the vulnerable surface being investigated.
NOTE Be aware that measurement equipment and witness plates can interfere with process activities.
Therefore, the location for monitoring needs to be selected carefully.
Sampling shall only be carried out during manufacturing when the product or process is exposed to
airborne contamination. The minimum expected count for the largest critical particle size under
consideration shall not be less than 1, but desirably 5. If insufficient particles have been counted, the
time for measuring the particle deposition rate during the manufacturing of products or process shall
be extended to obtain a higher number of particles. It can be necessary to measure more than one
manufacturing period. A method of calculating the sample time is given in A.3.3. If a suitable sample is
not feasible, alternative measurement techniques shall be considered.
© ISO 2020 – All rights reserved 5

---------------------- Page: 11 ----------------------
ISO/FDIS 14644-17:2020(E)

7 Particle deposition rate level
For a defined range of particle sizes, the particle deposition rate can be expressed as a particle
deposition rate level, L. The particle deposition rate level expresses the particle deposition rate over
a range of particle sizes, in a similar way to that used in ISO 14644-9 to expresses surface particle
concentration. This allows the concentration of particles at one size to be converted to a concentration
at another size, and it can be used, for example, when the particle deposition rate is measured at one
particle size but the critical particle size is different.
The particle deposition rate level is obtained using typical size distributions found in cleanroom that
show the particle deposition rate is in direct p
...

PROJET
NORME ISO/FDIS
FINAL
INTERNATIONALE 14644-17
ISO/TC 209
Salles propres et environnements
Secrétariat: ANSI
maîtrisés apparentés —
Début de vote:
2020-10-10
Partie 17:
Vote clos le:
Applications de taux de dépôt de
2020-12-05
particules
Cleanrooms and associated controlled environments —
Part 17: Particle deposition rate applications
LES DESTINATAIRES DU PRÉSENT PROJET SONT
INVITÉS À PRÉSENTER, AVEC LEURS OBSER-
VATIONS, NOTIFICATION DES DROITS DE PRO-
TRAITEMENT PARALLÈLE ISO/CEN
PRIÉTÉ DONT ILS AURAIENT ÉVENTUELLEMENT
CONNAISSANCE ET À FOURNIR UNE DOCUMEN-
TATION EXPLICATIVE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES FINS
INDUSTRIELLES, TECHNOLOGIQUES ET COM-
Numéro de référence
MERCIALES, AINSI QUE DU POINT DE VUE
ISO/FDIS 14644-17:2020(F)
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR POSSI-
BILITÉ DE DEVENIR DES NORMES POUVANT
SERVIR DE RÉFÉRENCE DANS LA RÉGLEMENTA-
©
TION NATIONALE. ISO 2020

---------------------- Page: 1 ----------------------
ISO/FDIS 14644-17:2020(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2020 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO/FDIS 14644-17:2020(F)

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Symboles et abréviations . 4
5 Méthodologie utilisée pour la détermination du taux de dépôt de particules .4
5.1 Généralités . 4
5.2 Établissement du taux de dépôt de particules requis pour maîtriser le dépôt
de particules sur les surfaces vulnérables . 4
5.3 Taux de dépôt de particules permettant de prouver la maîtrise de la contamination
par des particules . 5
6 Mesurage du taux de dépôt de particules. 5
7 Niveau de taux de dépôt de particules . 6
8 Documentation . 7
Annexe A (informative) Mesurage du taux de dépôt de particules . 9
Annexe B (informative) Exemples de mesurages du taux de dépôt de particules .13
Annexe C (informative) Mesurage de l’occultation par les particules .17
Annexe D (informative) Relation entre le taux de dépôt de particules et la concentration
dans l’air des particules .20
Annexe E (informative) Évaluation et maîtrise du dépôt de particules .21
Bibliographie .26
© ISO 2020 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO/FDIS 14644-17:2020(F)

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/ iso/ fr/ avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 209, Salles propres et environnements
maîtrisés apparentés, en collaboration avec le Comité technique CEN/TC 243, Technologie des salles
propres, du Comité européen de normalisation (CEN), conformément à l’Accord de coopération
technique entre l’ISO et le CEN (Accord de Vienne).
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
Une liste de toutes les parties de la série ISO 14644 se trouve sur le site web de l’ISO.
iv © ISO 2020 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO/FDIS 14644-17:2020(F)

Introduction
Les salles propres et environnements maîtrisés apparentés permettent la maîtrise de la contamination
à des niveaux appropriés pour la conduite d’activités sensibles à la contamination. Les produits et
procédés qui bénéficient de cette maîtrise de la contamination sont entre autres issus de l’industrie
aérospatiale, de la microélectronique, de l’optique, du nucléaire, de l’agroalimentaire, de la santé, des
produits pharmaceutiques et des dispositifs médicaux.
L’ISO 14644-1:2015 traite des particules en suspension dans l’air des salles propres et classe leur
propreté à l’aide de concentrations maximales admissibles; l’ISO 14644-9:2012 et l’IEST -STD -CC1246E:
2015 portent sur la concentration des particules en surface. Le présent document aborde le taux de
[6]
dépôt de particules sur les surfaces d’une salle propre et s’appuie sur la ligne directrice 9 du VCCN .
Il est important de connaître le taux de dépôt de particules, car la probabilité d’une contamination de
surfaces vulnérables et sensibles à la contamination, telles que des produits manufacturés, par des
particules en suspension dans l’air est directement reliée au taux de dépôt de particules.
L’ISO 14644-3:2019 présente un aperçu des méthodes de détermination du dépôt de particules de
taille supérieure ou égale à 0,1 µm. Le présent document se concentre sur la vitesse à laquelle les
macroparticules d’une taille supérieure à 5 µm se déposent sur les surfaces, et sur l’application de ces
informations à la maîtrise de la contamination dans les salles propres.
Diverses tailles de particules sont générées dans les salles propres par le personnel, les machines, les
outils et les procédés, puis dispersées dans la salle propre du fait des mouvements de l’air. D’après
l’ISO 14644-1, les salles propres et environnements maîtrisés de la classe de particules de la série ISO 5,
ou plus propres, contiennent des concentrations très faibles, voire nulles, de particules en suspension
dans l’air supérieures à 5 µm. Cependant, les surfaces des salles propres en activité comportent beaucoup
plus de particules d’une taille comprise entre 5 µm et 500 µm, voire plus grosses que le suggèrent les
limites de la classification de la taille des particules données dans l’ISO 14644-1. La principale raison
est que les grosses particules dans la plage de tailles des macroparticules ne sont pas comptabilisées
par les compteurs de particules du fait des pertes par dépôt dans les tubes de prélèvement, ainsi qu’à
l’entrée et à l’intérieur des compteurs de particules. De plus, pour la même raison, seule une partie des
petites particules dans la plage de tailles est mesurée. Dans de nombreux cas, les grosses particules
provoquent des problèmes de contamination; la meilleure façon de déterminer leur présence et leur
potentiel de dépôt sur les surfaces vulnérables et sensibles à la contamination est de mesurer le taux de
dépôt de particules sur les surfaces.
Les particules inférieures à 5 µm sont plus susceptibles d’être éliminées de l’air d’une salle propre
par le système de ventilation, mais plus de 50 % des particules supérieures à 10 µm sont éliminées de
l’air par dépôt sur les surfaces. Cette proportion atteint plus de 90 % pour les particules supérieures
à 40 µm (voir la Référence [7]). Il a été montré que le mécanisme de dépôt prépondérant pour cette
taille de particules est la gravitation, mais les turbulences de l’air et l’attraction électrostatique
peuvent également provoquer un dépôt (voir la Référence [8]). Ces particules déposées peuvent être
re-dispersées dans l’air suite au passage d’une personne ou à une action de nettoyage, mais pas par les
vitesses de l’air telles que mesurées dans une salle propre. Il est important de retirer ces particules par
nettoyage.
La présence et la redistribution des particules > 5 µm dans les salles propres sont principalement liées
à l’activité humaine ou mécanique. Une salle propre «au repos» présente probablement peu d’activité et
de dispersion des particules, et la concentration des particules supérieures à 5 µm est proche de zéro,
sans dépôt significatif de particules. C’est pourquoi il convient de ne tenir compte du taux de dépôt de
particules que dans l’état d’occupation «en activité».
Le taux de dépôt de particules est un attribut d’une salle propre ou d’une zone propre qui détermine le
taux probable de dépôt des particules en suspension dans l’air sur les surfaces de la salle propre, comme
un produit ou une zone de procédé. Il est possible de définir le niveau de contamination acceptable d’une
surface vulnérable à l’aide d’une évaluation des risques, puis d’obtenir le taux de dépôt de particules qui
permet de garantir le non-dépassement de ce niveau.
© ISO 2020 – Tous droits réservés v

---------------------- Page: 5 ----------------------
ISO/FDIS 14644-17:2020(F)

Le présent document fournit des méthodes de mesure du taux de dépôt de particules dans une salle
propre ou une zone propre. Celles-ci sont utilisées pendant l’utilisation de la salle propre pour s’assurer
que le taux de dépôt de particules requis est bien obtenu, et pour surveiller la salle propre ainsi que
les zones propres afin de prouver la maîtrise en continu de la contamination par les particules en
suspension dans l’air. Le suivi du taux de dépôt de particules permet également de corréler les pics de
ce taux avec les activités de façon à détecter les sources de contamination et indiquer les modifications
à apporter aux procédures de travail pour réduire le risque de contamination.
Le taux de dépôt de particules est le taux de dépôt de particules sur les surfaces en fonction du temps;
2
il peut être calculé comme la variation de la concentration surfacique en particules par m pendant le
temps d’exposition en heures et peut être exprimé par la Formule (1):
CC −
fi
DD
R = (1)
D
tt−
fi

2
R est le taux de dépôt par m et par heure des particules de dimension supérieure ou égale à D (µm);
D
2
C est la concentration surfacique finale (nombre par m ) des particules de dimension supérieure
f
D
ou égale à D (µm);
2
C est la concentration surfacique initiale (nombre par m ) des particules de dimension supérieure
i
D
ou égale à D (µm);
t est le temps d’exposition final (h);
f
t est le temps d’exposition initial (h).
i
Si le taux de dépôt de particules est déterminé sur une surface vulnérable telle qu’un produit ou à
proximité immédiate, une estimation du dépôt sur cette surface de particules en suspension dans l’air
peut être obtenue en appliquant la Formule (2):
NR = ta (2)
DD

N nombre de particules déposées de dimension supérieure ou égale à la taille de particule D (µm);
D
t est le temps pendant lequel la surface est exposée au dépôt des particules (h);
2
a est l’aire exposée à la contamination par des particules en suspension dans l’air (m ).
Certaines industries utilisent des salles propres pour fabriquer des instruments et composants optiques,
tels que des miroirs, des lentilles et des panneaux solaires utilisés dans l’aérospatiale. La qualité de ces
produits est liée à la quantité de lumière absorbée ou réfléchie par les particules à leur surface. Par
conséquent, le présent document aborde également, à l’Annexe C, le taux d’occultation par les particules
sur les surfaces d’essai exposées dans les salles propres. Grâce au taux de dépôt de particules obtenu
pour différentes tailles de particules, il est possible de calculer le taux d’occultation des particules en
suspension se déposant sur une surface et obscurcissant la lumière et de l’utiliser de manière similaire
au taux de dépôt de particules pour réduire le risque de contamination des surfaces.
vi © ISO 2020 – Tous droits réservés

---------------------- Page: 6 ----------------------
PROJET FINAL DE NORME INTERNATIONALE ISO/FDIS 14644-17:2020(F)
Salles propres et environnements maîtrisés apparentés —
Partie 17:
Applications de taux de dépôt de particules
1 Domaine d’application
Le présent document donne des indications concernant l’interprétation et l’application des résultats du
mesurage du taux de dépôt de particules sur une ou plusieurs surfaces vulnérables dans une salle propre
dans le cadre d’un programme de maîtrise de la contamination. Il fournit des instructions relatives
à la manière d’influer sur le taux de dépôt de particules et de réduire le risque de contamination des
surfaces vulnérables par des particules.
Le présent document explique comment l’utilisateur d’une salle propre peut se servir des mesurages
du taux de dépôt de particules pour déterminer les limites qui peuvent être définies pour les
macroparticules sur les surfaces vulnérables. Il propose également une méthode d’évaluation
permettant d’établir un risque acceptable de dépôt de particules sur des surfaces vulnérables dans une
salle propre et, lorsque cela n’est pas réalisé, des méthodes pouvant être utilisées pour réduire le taux
de dépôt de particules.
Le taux d’occultation par les particules constitue une alternative au taux de dépôt de particules; il
permet de déterminer le taux d’augmentation de la zone de couverture des particules sur une surface
dans le temps. Le taux d’occultation par les particules peut être utilisé de la même manière que le taux
de dépôt de particules; il est possible de calculer le taux d’occultation par les particules requis pour une
surface donnée et de réduire le risque de dépôt de particules.
Le présent document:
— ne fournit pas de méthode permettant de classer une salle propre en fonction du taux de dépôt de
particules ou du taux d’occultation par les particules;
— ne traite pas directement du dépôt de particules porteuses de micro-organismes, bien que ces
dernières puissent être considérées comme des particules;
— ne s’applique pas aux dépôts en surface par contact, comme par exemple lorsque le personnel touche
un produit et que la contamination est ainsi transférée.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements)
ISO 14644-3:2019, Salles propres et environnements maîtrisés apparentés — Partie 3: Méthodes d'essai
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp;
© ISO 2020 – Tous droits réservés 1

---------------------- Page: 7 ----------------------
ISO/FDIS 14644-17:2020(F)

— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/ .
3.1
salle propre
salle dans laquelle la concentration en nombre des particules en suspension dans l’air est maîtrisée et
classée, et qui est construite et utilisée de façon à minimiser l’introduction, la production et la rétention
des particules à l’intérieur de la pièce
Note 1 à l'article: La classe de propreté particulaire de l’air est spécifiée.
Note 2 à l'article: Le niveau des autres attributs de propreté de l’air tels que les concentrations chimiques,
viables ou nanométriques, ainsi que le niveau de ceux des surfaces tels que les concentrations particulaires,
nanométriques, chimiques et viables pourraient être aussi spécifiés et maîtrisés.
Note 3 à l'article: D’autres paramètres physiques pertinents, par exemple la température, l’humidité, la pression,
les vibrations et les propriétés électrostatiques, pourraient être maîtrisés si requis.
[SOURCE: ISO 14644-1:2015, 3.1.1]
3.2
zone propre
espace défini dans lequel la concentration en nombre des particules en suspension dans l’air est
maîtrisée et classée, et qui est construit et utilisé de façon à minimiser l’introduction, la production et la
rétention de particules à l’intérieur de l’espace
Note 1 à l'article: La classe de propreté particulaire de l’air est spécifiée.
Note 2 à l'article: Le niveau des autres attributs de propreté de l’air tels que les concentrations chimiques, viables
ou nanométriques, ainsi que le niveau des concentrations particulaires, nanométriques, chimiques et viables des
surfaces pourraient être aussi spécifiés et maîtrisés.
Note 3 à l'article: La zone propre peut être un espace défini à l’intérieur d’une salle propre (3.1), ou peut être
concrétisée par un dispositif séparatif. Un tel dispositif peut être situé à l’intérieur d’une salle propre ou non.
Note 4 à l'article: D’autres paramètres physiques pertinents, par exemple la température, l’humidité, la pression,
les vibrations et les propriétés électrostatiques, pourraient être maîtrisés si requis.
[SOURCE: ISO 14644-1:2015, 3.1.2]
3.3
taille de particule critique
taille de particule (3.7) la plus faible ayant un effet négatif sur la qualité du produit ou du procédé
3.4
emplacement critique
emplacement au niveau duquel une surface vulnérable (3.12) est exposée à une contamination par des
particules
3.5
en activité
condition convenue dans laquelle la salle propre (3.1) ou la zone propre (3.2) fonctionne selon le mode
prescrit avec les équipements en fonctionnement ainsi qu’avec l’effectif spécifié présent
[SOURCE: ISO 14644-1:2015, 3.3.3]
3.6
particule
objet minuscule de matière quelconque qui possède un périmètre physique défini
[SOURCE: ISO 14644-1:2015, 3.2.1]
2 © ISO 2020 – Tous droits réservés

---------------------- Page: 8 ----------------------
ISO/FDIS 14644-17:2020(F)

3.7
taille de particule
diamètre d’une sphère ou d’un cercle englobant une particule non sphérique, ou diamètre équivalent
Note 1 à l'article: Il convient que la méthode de mesure utilisée soit associée à la définition.
Note 2 à l'article: L’ISO 14644-1 utilise une détection basée sur la diffusion de la lumière. D’autres méthodes de
mesure conduisent à des définitions différentes de la taille (voir A.1).
3.8
taux de dépôt de particules
TDP
nombre de particules qui se déposent sur une surface d’aire connue pendant un temps d’exposition connu
2
Note 1 à l'article: Note à l’article: Il est exprimé en nombre par m et par heure.
3.9
niveau de taux de dépôt de particules
TDPL
L
niveau des taux de dépôt de particules (3.8) pour une plage de tailles de particules (3.7) donnée
3.10
taux d’occultation par les particules
TOP
taux de variation de la couverture des particules sur une surface durant le temps d’exposition
3.11
surface d’essai
surface présentant une aire spécifique et une propreté de surface connue, utilisée pour collecter des
particules de l’air qui se déposent en un temps spécifié
Note 1 à l'article: Dans le présent document, une surface d’essai sert à déterminer le taux de dépôt de particules (3.8).
Note 2 à l'article: Une surface d’essai peut être une plaque témoin ou faire partie intégrante d’un instrument de
mesurage.
3.12
surface vulnérable
surface dont la fonctionnalité diminue en présence de particules de dimension supérieure à la taille
critique
3.13
plaque témoin
plaque plate et propre présentant une aire spécifique, utilisée pour collecter des particules qui se
déposent depuis l’air en un temps spécifié
Note 1 à l'article: Une plaque témoin est exposée à proximité d’une surface vulnérable (3.12) afin d’obtenir le taux
de dépôt de particules observé en cet emplacement.
Note 2 à l'article: Une plaque témoin ne fait généralement pas partie d’un instrument de mesurage. Après
exposition, la plaque témoin est amenée jusqu’à un instrument de mesurage afin de compter les particules
déposées et d’en déterminer la taille.
© ISO 2020 – Tous droits réservés 3

---------------------- Page: 9 ----------------------
ISO/FDIS 14644-17:2020(F)

4 Symboles et abréviations
2
a aire du produit en m
2
A aire de la silhouette des particules observées (mm )
2
C concentration des particules en nombre de particules ≥ D µm par m
D
D taille de particule en micromètres
F taux d’occultation par les particules
L niveau de taux de dépôt de particules
N nombre de particules ≥ D µm déposées sur une surface
D
η efficacité de la méthode de détection
2 −2
O est le facteur d’occultation par les particules (en mm ·m )
2
R taux de dépôt de particules en nombre de particules ≥ D µm par m ·h
D
t temps d’exposition
5 Méthodologie utilisée pour la détermination du taux de dépôt de particules
5.1 Généralités
Les données relatives au taux de dépôt de particules obtenues dans une salle propre peuvent être
utilisées pour déterminer la probabilité que des particules en suspension dans l’air se déposent sur une
surface vulnérable durant l’exposition, et pour fournir une méthodologie contribuant la qualité requise
d’une salle propre en activité. Les informations présentées en 5.2 et 5.3 fournissent une méthode qui
peut être utilisée pour établir les conditions de propreté basées sur le taux de dépôt de particules des
salles propres et des environnements maîtrisés apparentés. Elles permettent de prouver la maîtrise
en continu de ces conditions de propreté. L’ISO 14644-2 doit être considérée comme un guide pour le
développement et l’application d’un plan de surveillance.
5.2 Établissement du taux de dépôt de particules requis pour maîtriser le dépôt
de particules sur les surfaces vulnérables
Il est requis d’utiliser le taux de dépôt de particules pour établir la maîtrise des macroparticules dans
l’environnement maîtrisé lors de la conception d’une nouvelle installation, ou lors de modifications
apportées aux exigences de propreté d’installations existantes. Une évaluation des attributs du produit
et des activités associées à un procédé réalisées dans la salle propre doit être réalisée. En fonction de
cette évaluation, le degré requis de maîtrise de la contamination par des particules doit être déterminé
à l’aide des étapes suivantes:
1) les surfaces de la salle propre ou des environnements maîtrisés apparentés qui sont vulnérables au
dépôt de particules doivent être identifiées. Cela peut être fait en tenant compte de la fabrication
réalisée dans la salle propre, de la performance des installations techniques, du matériel de
production et des protocoles opérationnels;
2) la taille de particule la plus faible ayant un effet sur la qualité du produit ou de la production au
niveau de chaque surface vulnérable (taille de particule critique) doit être déterminée;
NOTE 1 Les différences concernant le type des particules (métalliques ou non métalliques, transparentes
ou opaques, microbiologiques ou non microbiologiques) peuvent pousser à adopter une approche spécifique
à chaque type de particule.
4 © ISO 2020 – Tous droits réservés

---------------------- Page: 10 ----------------------
ISO/FDIS 14644-17:2020(F)

3) le nombre maximal de particules de la taille critique contaminant chaque surface vulnérable
considérée doit être déterminé;
4) connaissant le nombre maximal de particules de taille critique acceptable sur chaque surface,
le taux de dépôt de particules ou le niveau de taux de dépôt de particules (voir le Tableau 1)
correspondant à la taille de particule critique doit être défini;
5) la surface critique présentant les exigences les plus strictes en termes de taux de dépôt de particules
et de niveau de taux de dépôt de particules détermine le taux de dépôt de particules et le niveau de
taux de dépôt de particules pour l’aire critique;
6) après avoir défini les exigences concernant le taux de dépôt de particules maximal ou le niveau de
taux de dépôt de particules maximal pour l’aire critique, la méthode de mesure doit être choisie et
appliquée. La méthode peut être choisie d’après la sensibilité, la fréquence de mesurage requise et
d’autres facteurs tels que la simplicité d’utilisation. L’ISO 14644-3 peut être consultée pour obtenir
des informations sur les méthodes de mesure.
NOTE 2 L’Annexe E fournit des exemples de la méthode décrite ci-dessus.
5.3 Taux de dépôt de particules permettant de prouver la maîtrise de la contamination
par des particules
Pouvoir démontrer la maîtrise du taux de dépôt de particules dans une salle propre au cours du temps
est important pour garantir le maintien de la qualité de l’installation à un niveau constant. Il est
nécessaire de démontrer la maîtrise du taux de dépôt de particules en montrant que les taux de dépôt
maximums admissibles de particules requis continuent à être atteints. Une surveillance doit être mise
en place aux emplacements où sont situées les surfaces les plus vulnérables, ou à un emplacement à
proximité immédiate et représentatif de celui de la surface vulnérable.
La fréquence requise pour cette surveillance doit être déterminée en fonction de la criticité du produit
fabriqué et du matériel de mesurage disponible (voir l’Article 6).
L
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
