ISO 15825:2015

NORME ISO
INTERNATIONALE 15825
Deuxième édition
2015-06-15
Ingrédients de mélange de
caoutchouc — Noir de carbone —
Détermination de la distribution
dimensionnelle des agrégats
par photosédimentométrie avec
centrifugeuse à disque
Rubber compounding ingredients — Carbon black — Determination
of aggregate size distribution by disc centrifuge photosedimentometry
Numéro de référence
ISO 15825:2015(F)
©
ISO 2015

---------------------- Page: 1 ----------------------
ISO 15825:2015(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2015
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2015 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 15825:2015(F)

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Intérêt et utilisation . 1
4 Termes et définitions . 1
4.1 Termes généraux . 1
4.2 Termes concernant les dimensions des agrégats . 2
5 Appareillage . 3
6 Réactifs et matériaux . 4
7 Échantillonnage . 4
8 Étalonnage . 5
9 Préparation de l’échantillon d’essai . 5
10 Réglage de l’équipement informatique et du logiciel . 5
11 Mode opératoire. 6
12 Rapport d’essai . 7
Annexe A (informative) Exemple d’une courbe de distribution de masse .8
Annexe B (informative) Fidélité. 9
Bibliographie .11
© ISO 2015 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 15825:2015(F)

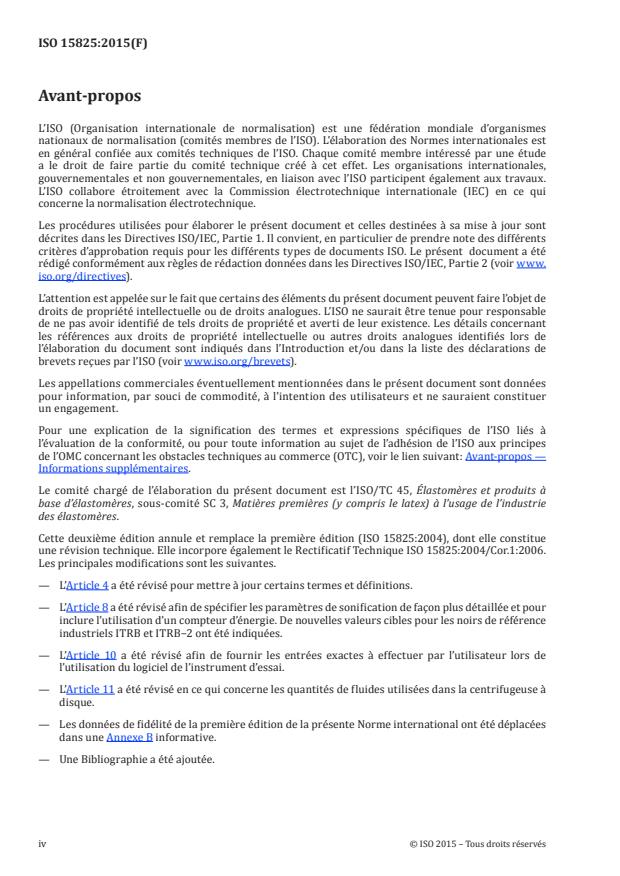

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer
un engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à
l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes
de l’OMC concernant les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos —
Informations supplémentaires.
Le comité chargé de l’élaboration du présent document est l’ISO/TC 45, Élastomères et produits à
base d’élastomères, sous-comité SC 3, Matières premières (y compris le latex) à l’usage de l’industrie
des élastomères.
Cette deuxième édition annule et remplace la première édition (ISO 15825:2004), dont elle constitue
une révision technique. Elle incorpore également le Rectificatif Technique ISO 15825:2004/Cor.1:2006.
Les principales modifications sont les suivantes.
— L’Article 4 a été révisé pour mettre à jour certains termes et définitions.
— L’Article 8 a été révisé afin de spécifier les paramètres de sonification de façon plus détaillée et pour
inclure l’utilisation d’un compteur d’énergie. De nouvelles valeurs cibles pour les noirs de référence
industriels ITRB et ITRB−2 ont été indiquées.
— L’Article 10 a été révisé afin de fournir les entrées exactes à effectuer par l’utilisateur lors de
l’utilisation du logiciel de l’instrument d’essai.
— L’Article 11 a été révisé en ce qui concerne les quantités de fluides utilisées dans la centrifugeuse à
disque.
— Les données de fidélité de la première édition de la présente Norme international ont été déplacées
dans une Annexe B informative.
— Une Bibliographie a été ajoutée.
iv © ISO 2015 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 15825:2015(F)
Ingrédients de mélange de caoutchouc — Noir
de carbone — Détermination de la distribution
dimensionnelle des agrégats par photosédimentométrie
avec centrifugeuse à disque
1 Domaine d’application
La présente Norme internationale spécifie une méthode pour la détermination de la distribution
dimensionnelle des agrégats de noir de carbone à l’aide d’un photosédimentomètre avec centrifugeuse
à disque. Cette technique est fondée sur le comportement hydrodynamique du noir de carbone dans
un champ centrifuge. La détermination de la distribution dimensionnelle des agrégats est importante
dans l’évaluation du noir de carbone utilisé dans l’industrie du caoutchouc
2 Références normatives
Les documents suivants, en tout ou en partie, sont référencés de manière normative dans le présent
document et sont indispensables pour son application. Pour les références datées, seule l’édition citée
s’applique. Pour les références non datées, la dernière édition du document de référence s’applique (y
compris les éventuels amendements).
ISO 1124, Ingrédients de mélange du caoutchouc — Procédures d’échantillonnage sur des livraisons de
noir de carbone
ISO 3696, Eau pour laboratoire à usage analytique — Spécification et méthodes d’essai
3 Intérêt et utilisation
La photosédimentométrie avec centrifugeuse à disque produit rapidement une distribution
dimensionnelle des agrégats en fonction de leurs différences de masse, en mesurant en continu la
turbidité de la solution en fonction de la durée de la centrifugation. Pour obtenir une distribution de
masse vraie, un coefficient de correction pour la diffusion de la lumière est à utiliser.
4 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
4.1 Termes généraux
4.1.1
agrégat de noir de carbone
entité distincte, rigide et colloïdale, représentant la plus petite unité de dispersion dans une suspension
Note 1 à l’article: Il est constitué de particules intimement soudées par fusion.
4.1.2
fluide de rotation
liquide inerte injecté sur le disque avant la prise d’essai, dans lequel l’agrégat sédimente
Note 1 à l’article: Dans la plupart des cas, des conditions alcalines réduisent au minimum l’agglomération des
agrégats dispersés.
© ISO 2015 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO 15825:2015(F)

4.1.3
fluide de dispersion
liquide dans lequel les agrégats sont dispersés
4.1.4
équation de Stokes
formule mathématique décrivant la sédimentation d’une particule sphérique:
R
 
16
1,81× 0 ηln
 
S
 
D =
st
2
ρρ− ω t
()
12
où
D est le diamètre de Stokes (nm);
st
η est la viscosité du fluide de rotation (Pa·s);
R la distance du photodétecteur par rapport au centre de rotation (cm);
S est la distance de l’interface entre l’air et le liquide par rapport au centre de rotation (cm);
t est le temps de centrifugation (s);
3
est la masse volumique du noir de carbone (Mg/m );
ρ
1
3
ρ est la masse volumique du fluide de rotation (Mg/m );
2
ω est la vitesse de rotation (rad/s).
4.1.5
masse volumique des particules
3
masse volumique de l’agrégat en Mg/m
3 3 3
Note 1 à l’article: Pour le noir de carbone, il convient d’utiliser 1,86 × 10 kg/m (1,86 g/cm ) comme valeur type.
4.2 Termes concernant les dimensions des agrégats
4.2.1
diamètre de Stokes
D
st
diamètre d’une particule sphérique qui sédimente au sein d’un milieu visqueux dans un champ
centrifuge ou gravitationnel selon l’équation de Stokes
Note 1 à l’article: Une particule non sphérique, tel qu’un agrégat de noir de carbone, peut aussi être représentée en
termes d’équivalent du diamètre de Stokes, si l’on considère qu’elle se comporte comme une particule sphérique
rigide, lisse ayant la même masse volumique et la même vitesse de sédimentation.
Note 2 à l’article: Les diamètres des particules de noir de carbone sont exprimés en nanomètres (nm).
4.2.2
diamètre moyen
D
mean
diamètre moyen calculé à partir de la courbe de distribution différentielle de masse
Note 1 à l’article: Il représente le premier instant de la distribution différentielle.
Note 2 à l’article: Dans le logiciel de la centrifugeuse à disque Brookhaven, la distribution de masse est dénommée
«Volume (masse)» et le diamètre moyen est enregistré en tant que «Moyenne».
2 © ISO 2015 – Tous droits réservés

---------------------- Page: 6 ----------------------
ISO 15825:2015(F)

4.2.3
Médiane
D
50
point de la courbe de distribution de masse où 50 % de la prise d’essai en masse sont des particules plus
grosses ou plus fines de part et d’autre de ce point
Note 1 à l’article: Ce point représente donc la valeur médiane de la distribution.
Note 2 à l’article: Dans le logiciel de la centrifugeuse à disque Brookhaven, le diamètre de Stokes médian est
enregistré en tant que “d50”.
4.2.4
Mode
D
mode
valeur à laquelle le diamètre le plus fréquent est observé, représentée par un pic sur la courbe de
distribution
Note 1 à l’article: Dans certains cas, il peut y avoir plusieurs modes indiqués.
4.2.5
quartile inférieur
zone de la courbe de distribution de masse dans laquelle 75 % de l’échantillon de noir est constitué de
particules plus grosses et 25 % de particules plus fines
4.2.6
quartile supérieur
zone de la courbe de distribution de masse dans laquelle 75 % de l’échantillon de noir est constitué de
particules plus fines et 25 % de particules plus grosses
4.2.7
rapport de quartile
rapport entre le quartile supérieur et le quartile inférieur
Note 1 à l’article: Dans le logiciel de la centrifugeuse à disque Brookhaven, le rapport de quartile est enregistré en
tant que “d75/d25”.
4.2.8
ΔD-50
largeur de la courbe de distribution de masse mesurée à mi-hauteur du mode qui est une mesure de
l’amplitude de la distribution dimensionnelle des agrégats
Note 1 à l’article: Dans le logiciel de la centrifugeuse à disque Brookhaven, ΔD 50 est enregistré en tant que
“FWHM” (pleine largeur à mi-hauteur).
5 Appareillage
1)
5.1 Photosédimentomètre avec centrifugeuse à disque (DCP) , capable d’avoir des vitesses de
rotation de 1 000 r/min à 11 000 r/min ou supérieures, avec dispositif intégré de contrôle de la rotation
3
(exactitude et stabilité supérieures à ± 0,05 %), volume du fluide de rotation compris entre 10 cm et
3
20 cm , température stable du fluide de rotation, stroboscope de contrôle du disque pour vérifier la stabilité
et les anomalies d’écoulement et un dispositif optique approprié de mesure de la turbidité approprié.
1) BI-DCP Particle Sizer est disponibl
...
