ISO 10500:1991
(Main)Industrial tyres and rims - Cylindrical and conical base rubber solid tyres (metric series) - Designation, dimensions and marking
Industrial tyres and rims - Cylindrical and conical base rubber solid tyres (metric series) - Designation, dimensions and marking
Specifies the main requirements of the metric series of tyres. Gives the tyre designations to be used. Tabulates the ratings needed.
Pneumatiques et jantes pour matériel de manutention — Bandages pleins en caoutchouc à base conique ou cylindrique (série millimétrique) — Désignation, dimensions et marquage
General Information
- Status
- Published
- Publication Date
- 13-Nov-1991
- Technical Committee
- ISO/TC 31/SC 7 - Industrial tyres and rims
- Drafting Committee
- ISO/TC 31/SC 7 - Industrial tyres and rims
- Current Stage
- 9093 - International Standard confirmed
- Start Date
- 05-Nov-2024
- Completion Date
- 13-Dec-2025
Overview
ISO 10500:1991 is an international standard developed by the International Organization for Standardization (ISO) that specifies requirements for industrial rubber solid tyres and rims with cylindrical and conical bases, part of the metric series. This standard focuses on the designation, dimensions, and marking of solid rubber tyres used mainly in material handling equipment operating on prepared surfaces. It addresses key technical parameters such as tyre sizing, load capacities, and identification markings to ensure safety, compatibility, and performance consistency in industrial environments.
Key Topics
Tyre Designation
The standard defines systematic tyre designation methods for both cylindrical base and conical base solid rubber tyres. Designations include:- Outer diameter (overall tyre size)
- Nominal base width
- Nominal rim diameter
For example:260 x 125/60for cylindrical base tyres and additional markings for conical bases.
Dimensions
Detailed dimensional requirements cover:- Outer diameter and base width of the tyre
- Rim diameter and rim profiling for correct tyre fitment
The standard provides tables of nominal dimensions with tolerance values aligned with ISO 286-2. Rim profiles and chamfering recommendations facilitate mounting and secure tyre seating.
Marking Requirements
To ensure traceability and correct application, tyres must be marked with:- Designation per the standard
- Symbols KM or KS identifying conical base tyres with specific rim types
- Maximum permissible speed where relevant
Markings are placed on the tyre sidewall near dimensional data for clear visibility.
Load Capacity Ratings
Load capacities listed refer to forklift trucks and similar equipment, specifying load-bearing capacity according to tyre dimensions and application speed limits. The standard facilitates understanding of load ratings for:- Single and dual tyre mounting configurations
- Various tyre sizes and base profiles
Ensuring operational safety and longevity.
Rim Compatibility
The standard specifies rim profiles corresponding to cylindrical and conical base tyres with detailed geometric and tolerance information. This compatibility ensures secure tyre mounting and stable performance.
Applications
ISO 10500:1991 is primarily applied in industries using material handling equipment such as forklifts, stackers, and industrial trucks. Key practical benefits include:
Tyre Selection and Procurement
Manufacturers and maintenance teams use this standard to select appropriately sized solid rubber tyres that fit specified rims and meet load and speed criteria.Safety and Compliance
Adherence to the marking and load capacity provisions aids in compliance with operational safety requirements, reducing risks of tyre failure in industrial settings.Interchangeability and Standardization
By standardizing tyre designations and dimensions across manufacturers, it simplifies replacement tyre sourcing and supports global trade.Asset Management
Correct tyre marking assists in identification during inspections, maintenance scheduling, and record keeping.
Related Standards
ISO 10500:1991 references and complements multiple ISO standards for complete industrial tyre and rim standardization:
- ISO 4223-2:1991: Definitions for terms related to solid tyres.
- ISO 3877-4:1984: Terms equivalent to solid tyre terminology.
- ISO 286-2:1988: ISO system for tolerances and fits applicable to rim diameters and tyre dimensions.
- ISO 468:1982: Surface roughness specifications relevant to rim and tyre contact surfaces.
These related standards collectively ensure consistency and compatibility within the tyre manufacturing, specification, and operational landscape.
Keywords: ISO 10500, industrial tyres, solid rubber tyres, cylindrical base tyres, conical base tyres, tyre designation, tyre dimensions, tyre marking, load capacity, forklift tyres, industrial rims, tyre standard, material handling equipment tires, metric tyre series.
ISO 10500:1991 - Industrial tyres and rims -- Cylindrical and conical base rubber solid tyres (metric series) -- Designation, dimensions and marking
ISO 10500:1991 - Pneumatiques et jantes pour matériel de manutention -- Bandages pleins en caoutchouc a base conique ou cylindrique (série millimétrique) -- Désignation, dimensions et marquage
ISO 10500:1991 - Pneumatiques et jantes pour matériel de manutention -- Bandages pleins en caoutchouc a base conique ou cylindrique (série millimétrique) -- Désignation, dimensions et marquage
Frequently Asked Questions
ISO 10500:1991 is a standard published by the International Organization for Standardization (ISO). Its full title is "Industrial tyres and rims - Cylindrical and conical base rubber solid tyres (metric series) - Designation, dimensions and marking". This standard covers: Specifies the main requirements of the metric series of tyres. Gives the tyre designations to be used. Tabulates the ratings needed.
Specifies the main requirements of the metric series of tyres. Gives the tyre designations to be used. Tabulates the ratings needed.
ISO 10500:1991 is classified under the following ICS (International Classification for Standards) categories: 83.160.99 - Other tyres. The ICS classification helps identify the subject area and facilitates finding related standards.
You can purchase ISO 10500:1991 directly from iTeh Standards. The document is available in PDF format and is delivered instantly after payment. Add the standard to your cart and complete the secure checkout process. iTeh Standards is an authorized distributor of ISO standards.
Standards Content (Sample)
INTERNATIONAL
STANDARD
First edition
1991-11-15
Industrial tyres and rims - Cylindrical and
conical base rubber solid tyres (metric
series) - Designation, dimensions and marking
Pneumatiques et jantes pour mat&iel de manutention - Bandages
pleins en caoutchouc A base conique ou cylindrique (&He
millim6 trique) - LMsignation, dimensions et marquage
Reference number
IS0 10500:1991(E)
-.- _-_- _---_----
IS0 10500:1991(E)

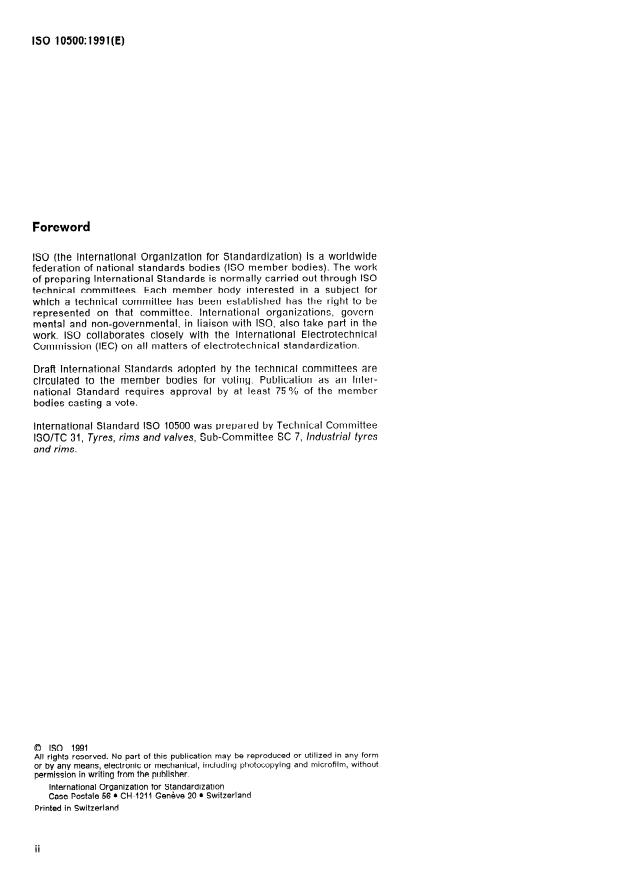

Foreword
IS0 (the International Organization for Standardization) is a worldwide
federation of national standards bodies (IS0 member bodies). The work
of preparing International Standards is normally carried out through IS0
technical committees. Each member body interested in a subject for
which a technical committee has been established has the right to be
represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the
work. IS0 collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnicat standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an lnter-
national Standard requires approval by at least 75 % of the member
bodies casting a vote.
International Standard IS0 10500 was prepared by Technical Committee
ISO/TC 31, Tyres, rims and valves, Sub-Committee SC 7, industrial tyres
and rims.
0 IS0 1991
All rights reserved. No part of this publication may be reproduced or utilized in any form
or by any means, electronic or mechanical, including photocopying and microfilm, without
permission in writing from the publisher.
International Organization for Standardization
Case Postale 56 0 CH-1211 Geneve 20 * Switzerland
Printed in Switzerland
ii
INTERNATIONAL STANDARD IS0 10500:1991 (E)
Cylindrical and conical base
Industrial tyres and rims -
rubber solid tyres (metric series) - Designation, dimensions
and marking
4 Tyre designations
1 scope
This International Standard specifies the main re- The dimensional and constructional characteristics
quirements, including designations, dimensions, shall be indicated as specified in 4.1 and 4.2.
markings and load ratings, of the metric series of
cylindrical and conical base rubber solid tyres pri-
marily intended for industrial machines for use on
4.1 Cylindrical base tyres
prepared surfaces.
4.1 .I Pressed-on tyres
2 Normative references
A three-part designation shall be given, as follows
The following standards contain provisions which,
overall diameter D x nominal base width i/t/ -
through reference in this text, constitute provisions
nominal rim (wheel) diameter d
of this International Standard. At the time of publi-
cation, the editions indicated were valid. All stan-
EXAMPLE
dards are subject to revision, and parties to
agreements based on this International Standard
260 x 125160
are encouraged to investigate the possibility of ap-
plying the most recent editions of the standards in-
dicated below. Members of IEC and IS0 maintain
4.1.2 Cured-on tyres
registers of currently valid International Standards.
A two-part designation shall be given, as follows:
IS0 286-2:1988, IS0 system of limits and fits -
Part 2: Tables of standard tolerance grades and limit
overall diameter III x nominal base width M/
deviations for holes and shafts.
EXAMPLE
IS0 4683982, Surface roughness - Parameters, their
values and general rules for specifying
225 x 100
requirements.
IS0 3877-4:1984, Tyres, valves and tubes - List of
4.2 Conical base tyres
equivalent terms - Part 4: Solid tyres.
A four-part designation shall be given, as follows:
IS0 4223-2:1991, Definitions of some terms used in
the tyre industry - Part 2: Solid tyres.
overall diameter D x nominal tyre width W -
nominal rim (wheel) diameter d,, with the symbol
KM (for a wheel divided in the middle) or KS (for
3 Definitions
a wheel divided at the side)
For definitions of terms relating to solid tyres, see EXAMPLE
IS0 4223-2:1991; equivalent terms are given in
IS0 3877-4:1984. 260 x 125160 KM
IS0 10500:1991 (E)

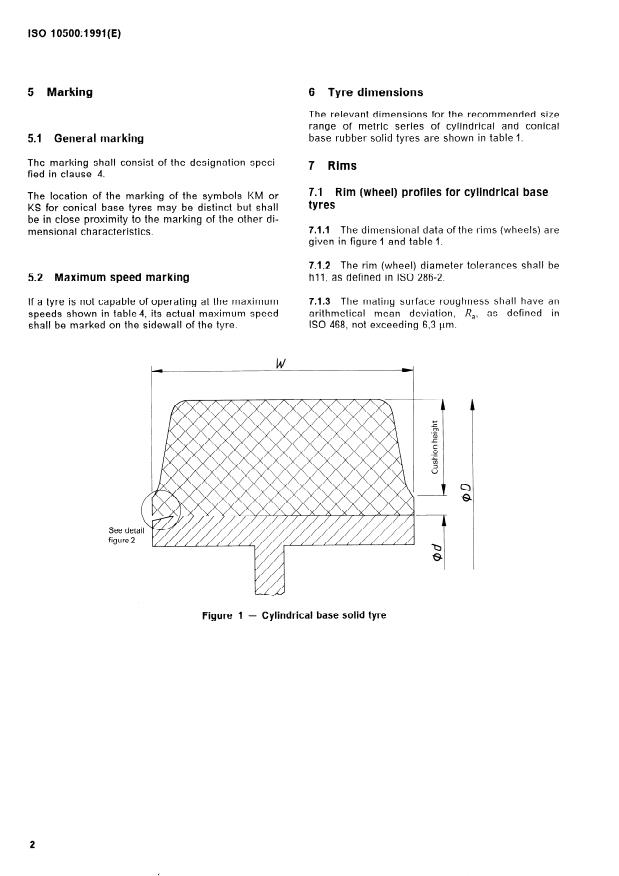

5 Marking 6 Tyre dimensions
The relevant dimensions for the recommended size
range of metric series of cylindrical and conical
base rubber solid tyres are shown in table I.
5.1 General marking
The marking shall consist of the designation speci-
7 Rims
fied in clause 4.
7.1 Rim (wheel) profiles for cylindrical base
The location of the marking of the symbols KM or
tyres
KS for conical base tyres may be distinct but shall
be in close proximity to the marking of the other di-
7.1.1 The dimensional data of the rims (wheels) are
mensional characteristics.
given in figure 1 and table 1.
7.12 The rim (wheel) diameter tolerances shall be
hl I, as defined in IS0 286-2.
5.2 Maximum speed marking
...
NORME
INTERNATIONALE
Première édition
1991-l l-15

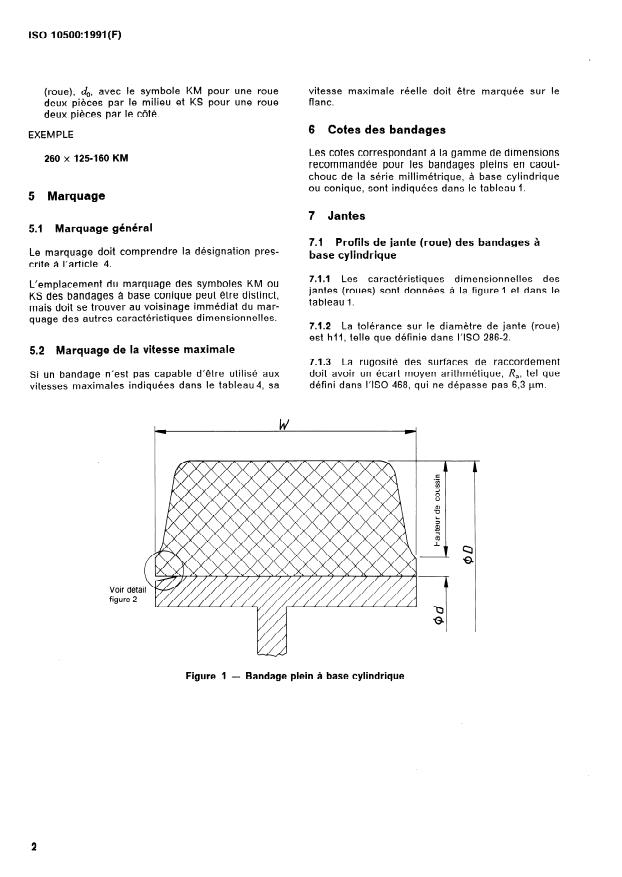

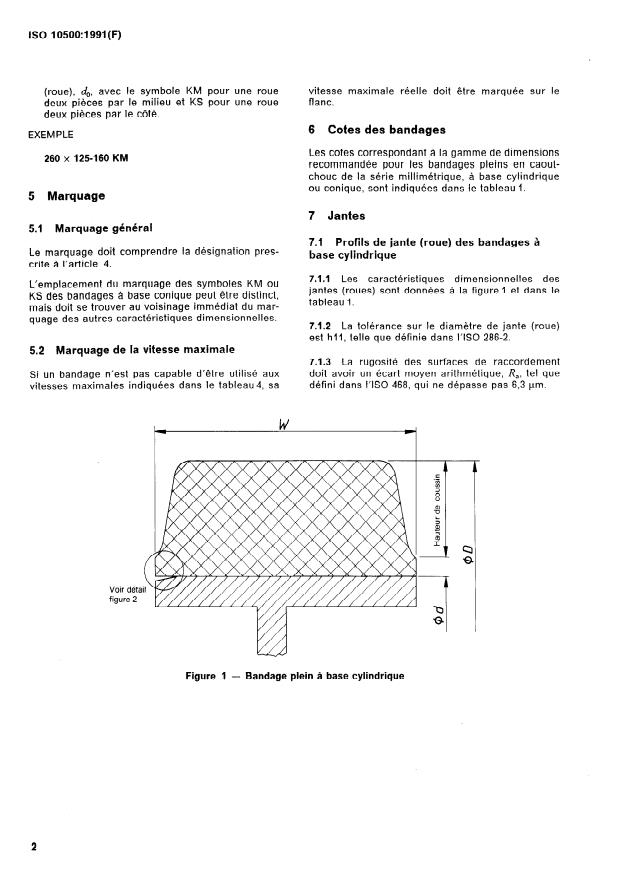

Pneumatiques et jantes pour matériel de
manutention - Bandages pleins en caoutchouc
à base conique ou cylindrique (série
millimétrique) - Désignation, dimensions et
marquage
Industrial tyres and rims - Cylindrical and conical b ‘ase rubb er solid
tyres (metric series) - Uesignation, dimensions and marking
Numéro de référence

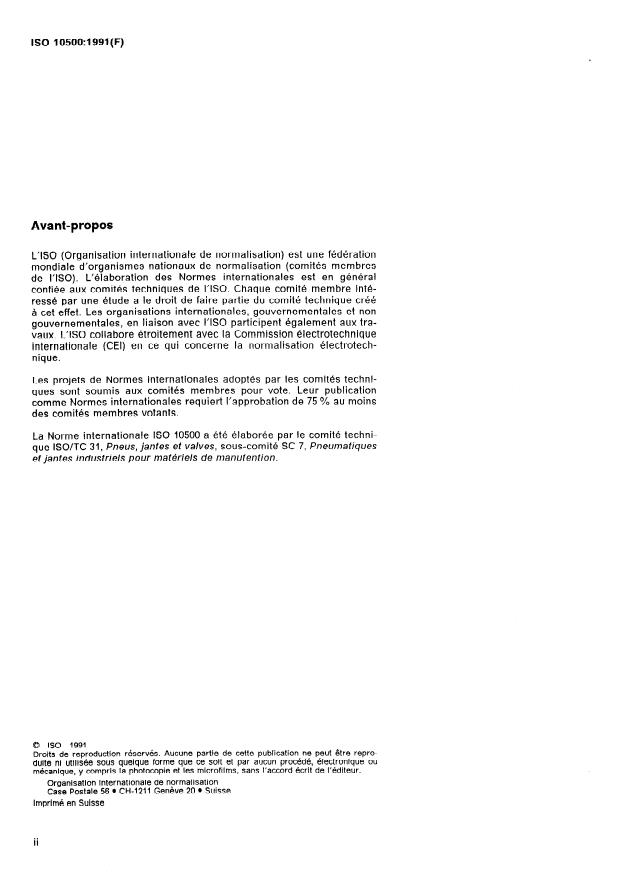

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres
de I’ISO). L’élaboration des Normes internationales est en général
confiée aux comités techniques de I’ISO. Chaque comité membre inté-
ressé par une étude a le droit de faire partie du comité technique créé
à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux tra-
vaux, L’ISO collabore étroitement avec la Commission électrotechnique
internationale (CEI) en ce qui concerne la normalisation électrotech-
nique.
Les projets de Normes internationales adoptés par les comités techni-
ques sont soumis aux comités membres pour vote. Leur publication
comme Normes internationales requiert l’approbation de 75 % au moins
des comités membres votants.
La Norme internationale ISO 10500 a été élaborée par le comité techni-
que ISO/TC 31, Pneus, jantes et valves, sous-comité SC 7, Pneumatiques
et jantes industriels pour matériels de manutention.
8 ISO 1991
Droits de reproduction réservés. Aucune partie de cette publication ne peut être repro-
duite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou
mécanique, y compris la photocopie et les microfilms, sans l’accord écrit de l’éditeur.
nationale de normalisation
Organisation Inter
Case Postale 56 l CH-1211 Genève 20 l Suisse
Imprimé en Suisse
ii
NORME INTERNATIONALE
Pneumatiques et jantes pour matériel de manutention -
Bandages pleins en caoutchouc à base conique ou cylindrique
(série millimétrique) - Désignation, dimensions et marquage
1 Domaine d’application 3 Définitions
Pour la définition des termes relatifs aux bandages
La présente Norme internationale prescrit les ca-
ractéristiques principales et notamment les dési- pleins, voir I’ISO 4223-2:1991. Les termes équiva-
gnations, les cotes, les marquages et les capacités lents sont donnés dans I’ISO 3877-4:1984.
de charge des bandages pleins en caoutchouc à
cylindrique
base conique ou de la série
4 Désignation des bandages
millimétrique destinés principalement aux matériels
de manutention travaillant sur surfaces aménagées.
Les caractéristiques ((dimensions-constructiorw doi-
vent être indiquées comme prescrit en 4.1 et 4.2.
4.1 Bandages à base cylindrique
2 Références normatives
4.1 A Bandages pressés
Les normes suivantes contiennent des dispositions
qui, par suite de la référence qui en est faite,
Désignation en trois parties, comme suit:
constituent des dispositions valables pour la pré-
sente Norme internationale. Au moment de la pu-
diamètre extérieur hors tout, lr) x largeur nomi-
blication, les éditions indiquées étaient en vigueur.
nale de base, JV - diamètre nominal de jante
Toute norme est sujette à révision et les parties
(roue), d
prenantes des accords fondés sur la présente
Norme internationale sont invitées à rechercher la
EXEMPLE
possibilité d’appliquer les éditions les plus récentes
des normes indiquées ci-après. Les membres de la
260 x 125160
CEI et de I’ISO possèdent le registre des Normes
internationales en vigueur à un moment donné.
4.1.2 Bandages vulcanisés sur jante
ISO 286-2:1988, Système ISO de tolérances et
Désignation en deux parties, comme suit:
d’ajustements - Partie 2: Tables des degrés de to-
lérance normalisés et des écarts limites des alésages
diamètre extérieur hors tout, D x largeur nomi-
et des arbres.
nale de base, W
ISO 468:1982, Rugosité de surface - Paramètres,
EXEMPLE
leurs valeurs et les règles générales de la détermi-
nation des spécifïca tiens.
225 x 100
ISO 3877,4:1984, Pneus, valves et chambres à air -
Liste des termes équivalents - Partie 4: Bandages 4.2 Bandages à base conique
pleins.
Désignation en quatre parties, comme suit:
ISO 4223-2:1991, Définitions de certains termes utiii-
sés dans /‘industrie du pneumatique - Partie 2: diamètre extérieur hors tout, D x largeur nomi-
Bandages pleins. nale de bandage, W - diamètre nominal de jante
(roue), 4, avec le symbole KM pour une roue vitesse maximale réelle doit être marquée sur le
deux pièces par le milieu et KS pour une roue flanc.
deux pièces par le côté.
6 Cotes des bandages
EXEMPLE
Les cotes correspondant à la gamme de dimensions
260 x 125460 KM
recommandée pour les bandages pleins en caout-
chouc de la série millimétrique, à base cylindrique
ou conique, sont indiquées dans le tableau 1.
5 Marquage
7 Jantes
5.1 Marquage général
7.1 Profils de jante (roue) des bandages à
Le marquage doit comprendre la désignation pres-
base cylindrique
crite à l’article 4.
7.1.1 Les caractéristiques dimensionnelles des
L’emplacement du marquage des symboles KM ou
jantes (roues) sont données à la figure 1 et dans le
KS des bandages à base conique peut être distinct,
tableau 1.
mais doit se trouver au voisinage immédiat du mar-
quage des autres caractéristiques dimensionnelles.
7.1.2 La tolérance sur le diamètre de jant
...
NORME
INTERNATIONALE
Première édition
1991-l l-15
Pneumatiques et jantes pour matériel de
manutention - Bandages pleins en caoutchouc
à base conique ou cylindrique (série
millimétrique) - Désignation, dimensions et
marquage
Industrial tyres and rims - Cylindrical and conical b ‘ase rubb er solid
tyres (metric series) - Uesignation, dimensions and marking
Numéro de référence
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres
de I’ISO). L’élaboration des Normes internationales est en général
confiée aux comités techniques de I’ISO. Chaque comité membre inté-
ressé par une étude a le droit de faire partie du comité technique créé
à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux tra-
vaux, L’ISO collabore étroitement avec la Commission électrotechnique
internationale (CEI) en ce qui concerne la normalisation électrotech-
nique.
Les projets de Normes internationales adoptés par les comités techni-
ques sont soumis aux comités membres pour vote. Leur publication
comme Normes internationales requiert l’approbation de 75 % au moins
des comités membres votants.
La Norme internationale ISO 10500 a été élaborée par le comité techni-
que ISO/TC 31, Pneus, jantes et valves, sous-comité SC 7, Pneumatiques
et jantes industriels pour matériels de manutention.
8 ISO 1991
Droits de reproduction réservés. Aucune partie de cette publication ne peut être repro-
duite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou
mécanique, y compris la photocopie et les microfilms, sans l’accord écrit de l’éditeur.
nationale de normalisation
Organisation Inter
Case Postale 56 l CH-1211 Genève 20 l Suisse
Imprimé en Suisse
ii
NORME INTERNATIONALE
Pneumatiques et jantes pour matériel de manutention -
Bandages pleins en caoutchouc à base conique ou cylindrique
(série millimétrique) - Désignation, dimensions et marquage
1 Domaine d’application 3 Définitions
Pour la définition des termes relatifs aux bandages
La présente Norme internationale prescrit les ca-
ractéristiques principales et notamment les dési- pleins, voir I’ISO 4223-2:1991. Les termes équiva-
gnations, les cotes, les marquages et les capacités lents sont donnés dans I’ISO 3877-4:1984.
de charge des bandages pleins en caoutchouc à
cylindrique
base conique ou de la série
4 Désignation des bandages
millimétrique destinés principalement aux matériels
de manutention travaillant sur surfaces aménagées.
Les caractéristiques ((dimensions-constructiorw doi-
vent être indiquées comme prescrit en 4.1 et 4.2.
4.1 Bandages à base cylindrique
2 Références normatives
4.1 A Bandages pressés
Les normes suivantes contiennent des dispositions
qui, par suite de la référence qui en est faite,
Désignation en trois parties, comme suit:
constituent des dispositions valables pour la pré-
sente Norme internationale. Au moment de la pu-
diamètre extérieur hors tout, lr) x largeur nomi-
blication, les éditions indiquées étaient en vigueur.
nale de base, JV - diamètre nominal de jante
Toute norme est sujette à révision et les parties
(roue), d
prenantes des accords fondés sur la présente
Norme internationale sont invitées à rechercher la
EXEMPLE
possibilité d’appliquer les éditions les plus récentes
des normes indiquées ci-après. Les membres de la
260 x 125160
CEI et de I’ISO possèdent le registre des Normes
internationales en vigueur à un moment donné.
4.1.2 Bandages vulcanisés sur jante
ISO 286-2:1988, Système ISO de tolérances et
Désignation en deux parties, comme suit:
d’ajustements - Partie 2: Tables des degrés de to-
lérance normalisés et des écarts limites des alésages
diamètre extérieur hors tout, D x largeur nomi-
et des arbres.
nale de base, W
ISO 468:1982, Rugosité de surface - Paramètres,
EXEMPLE
leurs valeurs et les règles générales de la détermi-
nation des spécifïca tiens.
225 x 100
ISO 3877,4:1984, Pneus, valves et chambres à air -
Liste des termes équivalents - Partie 4: Bandages 4.2 Bandages à base conique
pleins.
Désignation en quatre parties, comme suit:
ISO 4223-2:1991, Définitions de certains termes utiii-
sés dans /‘industrie du pneumatique - Partie 2: diamètre extérieur hors tout, D x largeur nomi-
Bandages pleins. nale de bandage, W - diamètre nominal de jante
(roue), 4, avec le symbole KM pour une roue vitesse maximale réelle doit être marquée sur le
deux pièces par le milieu et KS pour une roue flanc.
deux pièces par le côté.
6 Cotes des bandages
EXEMPLE
Les cotes correspondant à la gamme de dimensions
260 x 125460 KM
recommandée pour les bandages pleins en caout-
chouc de la série millimétrique, à base cylindrique
ou conique, sont indiquées dans le tableau 1.
5 Marquage
7 Jantes
5.1 Marquage général
7.1 Profils de jante (roue) des bandages à
Le marquage doit comprendre la désignation pres-
base cylindrique
crite à l’article 4.
7.1.1 Les caractéristiques dimensionnelles des
L’emplacement du marquage des symboles KM ou
jantes (roues) sont données à la figure 1 et dans le
KS des bandages à base conique peut être distinct,
tableau 1.
mais doit se trouver au voisinage immédiat du mar-
quage des autres caractéristiques dimensionnelles.
7.1.2 La tolérance sur le diamètre de jant
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
