INTERNATIONAL
STANDARD
Second edition
1991-11-15
---- --I_--_--- -.----.---- --- ___- -----.- -_____ ---P---.- p---I-e
Rubber hoses and hose assemblies -
Rubber-covered, spiral wire reinforced,
hydraulic type - Specification
Tuyaux et flexibles en caoutchouc -- Type hydraulique 5 revt2emenf de
caoutchouc et armsture spiralee de #Tl mktaliique - Spkifications
-A-P --
--- ----
___ _-_ __ .__-_- _._- -.--o-e-. -~- --
--- ___-__- __-_-______ -.--- ----.
---- __-.-_--
__ __ - _ _.--.-
--._
--. L - r.- Izx.z
Reference number
_-. _.
ISO 3862:1991(E)
---------------------- Page: 1 ----------------------
ISO 3862:1991(E)

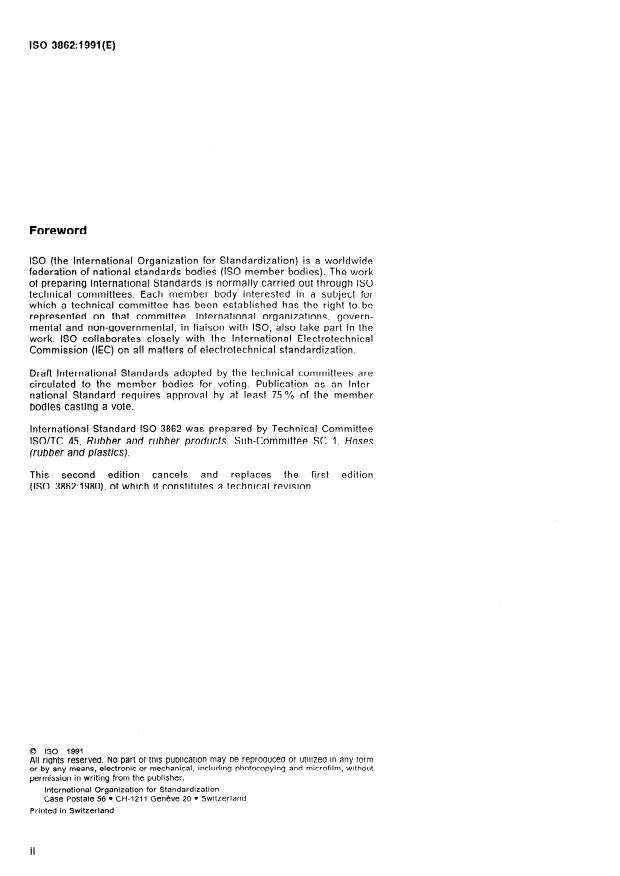

Foreword
ISO (the International Organization for Standardization) is a worldwide
federation of national Standards bodies (ISO member bodies). The work
of preparing International Standards is normally carried out through ISO
technical committees. Esch member body interested in a subject for
which a technical committee has been established has the right to be
represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the
work. ISO collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an lnter-
national Standard requires approval by at least 75 % of the member
bodies casting a vote.
International Standard ISO 3862 was prepared by Technical Committee
ISO/TC 45, Rubber and rubber products, Sub-Committee SC 1, Hoses
(rubber and plastics).
This second edition cancels and replaces the first edition
(ISO 3862:1980), of which it constitutes a technical revision.
0 ISO 1991
All rights reserved. No part of this publication may he reproduced or utilized in any ferm
or by any means, electronie or mechanical, including photocopying and microfilm, without
Permission in writing from the publisher.
International Organization for Standard ization
l Switzer
Case Postale 56 * CH-121 3 Geneve 20
Prlnted in Switzerland
ii
---------------------- Page: 2 ----------------------
INTERNATIONAL STANDARD ISO 3862:1991 (E)
Rubber hoses and hose assemblies - Rubber-covered, spiral
wire reinforced, hydraulic type - Specification
ISO 46723988, Rubber and ylastics hoses - Sub-
1 Scope
ambient ternperature flexibility tests.
This International Standard specifies requirements
ISO 6803:1984, Rubber or plastics hoses and hose
for rubber-covered, spiral wire reinforced hydraulic
assemblies - Hydraulic pressure impulse fest with-
hoses suitable for use with petroleum-based and
out flexing.
water-based fluids within a temperature range of
- 40 “C to + 100 ‘C for types 1 to 5 inclusive and
ISO 7326:1991, Rubber and plastics hoses - Assess-
- 40 “C to + 121 “C for types 6 and 7.
ment of ozone resistance under static conditions.
The Standard does not include requirements for end
ISO 7751:199V, Rubber and plastics hoses and hose
fittinqs. lt is limited to the Performance of hoses and
assemblies
- Ratios of proof and burst pressure to
hos& assemblies.
desiqn workinq pressure.
.
L
NOTE 1 The hoses are not suitable for use with castor
oil-based and ester oil-based fluids. Operating temper- ISO 8033:1985, Rubber and plasfics hose - Determi-
atures in excess of 93 OC for types 1 to 5 and 121 OC for
nation of adhesion between components.
types 6 and 7 may materially reduce the Iife of the hose.
3 Types
2 Normative references
t-loses shall he one of the following seven types:
The following Standards contain provisions which,
through reference in this text, constitute provisions
Type 1: 4-spiral, light steel wire reinforced, rubber-
of this International Standard. At the time of publi-
covered.
cation, the editions indicated were valid. All stan-
dards are subject to revision, and Parties to
Type 2: 4-spiral, medium steel wire reinforced,
agreements based on this International Standard
rubber-covered.
are encouraged to investigate the possibility of ap-
plying the most recent editions of the Standards in-
Type 3: 4-spiral, heavy steel wire reinforced,
dicated below. Members of IEC and ISO maintain
rubber-covered.
registers of currently valid International Standards.
Type 4: 6-spiral, heavy steel wire reinforced
>
ISO 1402:1984, Rubber and plastics hoses and hose
rubber-covered.
assemblies - Hydrostak testing.
Type 5: 4-spiral, extra high pressure hose.
ISO 1817:1985, Rubber, vulcanized - Determination
of the effect of liquids. Type 6: 4-spiral, heavy-duty, ,
high-temperature
hose -- medium-pressure rating.
ISO 4671:1984, Rubber and plastics hose and hose
assemblies - Methods of measurement of dimen- Type 7: multiple-spiral,
heavy-duty, high-
temperature hose
sions. - high-pressure rating.
1) To be published.
1
---------------------- Page: 3 ----------------------
ISO 3862:1991(E)

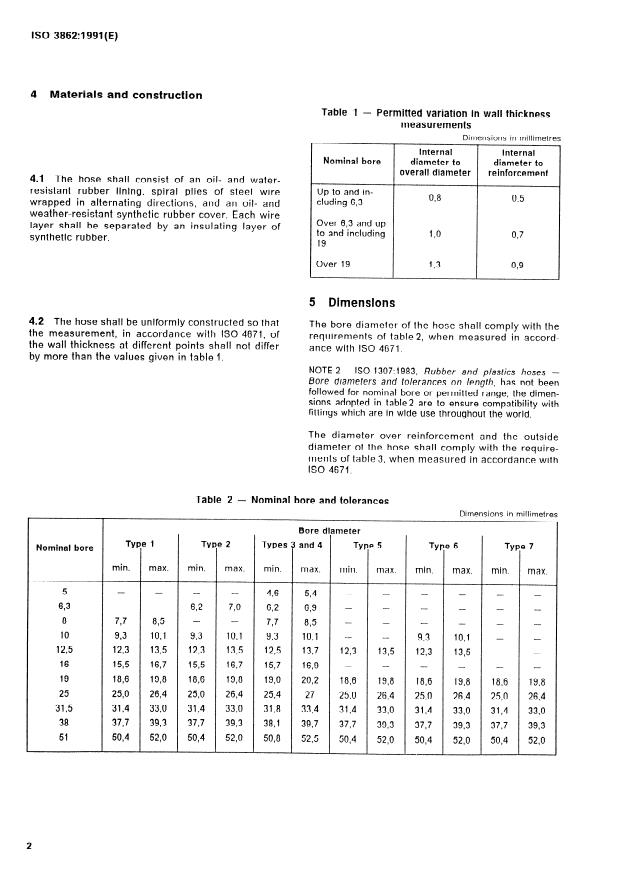

4 Materials and construction
Table 1 - Permitted Variation in wall thickness
measurements
Dimensions in millimetres
Internal Internal
Nominal bore diameter to
diameter to
Overall diameter reinforcement
4.1 The hose shall consist of an Oil- and water-
resistant rubber lining, spiral plies of steel wire Up to and in-
OJ
cluding 6,3
wrapped in alternating directions, and an Oil- and
weather-resistant synthetic rubber cover. Esch wire
Over 6,3 and up
layer shall be separated by an insulating layer of
to and including
190
synthetic rubber.
19
Over 19
1,3 099
5 Dimensions
4.2 The hose shall be uniformly constructed so that
The bore diametet- of the hose shall comply with the
the measurement, in accordance with ISO 4671, of
requirements of table2, when measured in accord-
the wall thickness at different Points shall not differ
ante with ISO 4671.
by more than the values given in table 1.
NOTE 2 ISO 1307:1983, Rubber arid plastics hoses -
Bore diameters and tolerantes on length, has not been
followed for- nominal bore or permitted range; the dimen-
sions adopted in table2 are to ensure compatibility with
fittings which are in wide use throughout the world.
The diameter over reinforcement and the outside
diameter of the hose shall comply with the require-
ments of table 3, when measured in accordance with
ISO 4671.
Table 2 - Nominal bare and tolerantes
Bare di Ia tmeter
?2 and 4
TYF TY Pes Type 5
Nominal bore
min. max. min. max. min. max. min. max. min. max. min. max.
-- --
- - - - - - - - - -
5
496 5,4
- - - - - - - -
613 62 770 62 69
-
- - - - - - -
8
77 895 77 8s
- -
-- -
10,l 10,l
10 10,l 993 9.3 10,l
93 93
- -
12,3 13,5 12,3 13,5 12,5 13,7 12,3 13,5 12,3 13,5
12,5
- - - - - -
16 15,5 16,7 15,5 16,7 15,7 16,9
19 18,6 19,8 18,6 19,8 19,0 20,2 18,6 19,8 18,6 19,8 18,6 19,8
25,o 26,4 25,O 26,4 25,4 27 25,O 26,4 25,O 26,4 25,O 26,4
25
31,5 31,4 33,0 31,4 33,0 31,8 33,4 31,4 33,0 31,4 33,0 31,4 33,0
38 37,7 39,3 37,7 39,3 38,l 39,7 37,7 39,3 37,7 39,3 37,7 39,3
51 50,4 52,0 50,4 52,O 50,8 52,5 50,4 52,O 50,4 52,0 50,4 52,O
L
--
---------------------- Page: 4 ----------------------
ISO 3862:1991(E)
Table 3 - Limits on diameter
Dimensions in mill metres
L ’
2 3
Type 1 WPe Type Type 4
Diameter
Outside Diameter Outside Diameter Outside Outside
Diameter
diameter over diameter
Nominal over diameter over diameter over
reinforcement 00 1
se reinfor ement se reinforcement of hose Ise
bore reinforcement
max.
max. min. max. min. max. mtn. max. min. max. min. max. min. min. max.
min.
-- .-
--- --
14,3 15,9 18,3 19,8 17,5 19,l 21,4 23,0
5
-- -
14,1 15,3 17,l 18,7 15,8 17,4 19,8 21,4 19,l 20,6 23,0 24,6
633
-- _. __ - .
8 13,7 14,8 18,4 20,o 17,5 19,0 21,4 23,0 20,6 22,2 24,6 26,2
22,2 16,9 18,l 20,6 22,2 23,0 24,6 22,2 23,8 26,2 27,8
IO 16,9 18,O 20,6 19,0 20,6
23,8 25,4 19,4 21,0 23,8 25,4 23,0 34,6 27,0 28,6 26,2 27,a 30,2 31,8
12,5 19,4 21,0
16 24,3 27,0 28,6 23,0 24,6 27,4 29,0 26,2 27,8 30,2 31,8 29,4 30,9 33,3 34,9
22,7
19 26,6 28,2 30,6 32,2 27,4 29,0 31,4 33,0 30,9 32,5 35,7 37,3 34,l 35,7 38,9 40,5
38,5 40,9 34,5 36,l 38,5 40,9 38,9 40,5 43,3 45,6 41,7 44,0 47,2 49,6
25 34,5 36,l
49,2 52,4 45,0 47,0 49,2 52,4 44,8 47,2 49,2 52,4 48,0 50,4 53,2 56,4
31,s
54,4 56,7
38 55,6 58,7 51,4 53,4 55,6 58,8 51,2 53,6 55,6 58,7 59,s 62,7
71,o
51 69,9 73,0 64,3 66,3 68,2 71,4 64,7 67,l 69,l 72,2 68,6 73,8 77,0
Type 5 ! t 3
TYPe Type 7
Diameter Outside Diameter Outside Diameter Outside
’ 1 ti{iZ!r
Nominal over diameter over diameter over diameter A
hose
bore reinforcement )se reinfor ement of hose reinforcement of I
min. max. max.
min. max. min. max. min. max. min. max. min. max.
--
-- _- --__ --__
5
_ -- ._ - _. - -
693
_- - --. - -
8
_.- -. _ _ - -
IO 16,6 17,a 19,s 21,0
__ - -- -- --
12,s 21,8 23,4 24,6 26,2 19,9 21,s 23,0 24,6
_-_ __ ._ _ _ _- --- -- --
16
27,6 29,2 31,4 33,0 26,9 28,4 29,9 31,5 28,2 29,a 31,0 33,2 33,2
19
36,0 37,6 39,8 34,l 35,7 36,8 39,2 34,9 36,4 37,6 39
...
NORME
INTERNATIONALE 3862
Deuxième édition
1991-11-15
Tuyaux et flexibles en caoutchouc - Type
hydraulique à revêtement de caoutchouc et
armature spiralée de fil métallique -
Spécifications
Rubber hoses and hose assemblies - Rubber-covered, spiral wire
reinforced, hydraulic type - Specifïcation
Numéro de référence
ISO 3862: 1991 (F)
---------------------- Page: 1 ----------------------
ISO 3862:1991 (F)

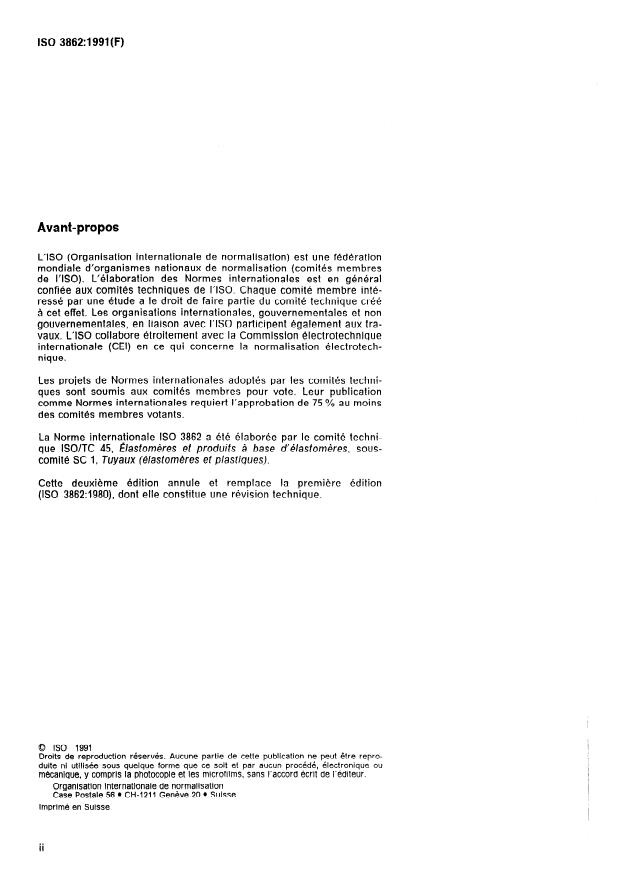

Avant-propos
LIS0 (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres
de I’ISO). L’élaboration des Normes internationales est en général
confiée aux comités techniques de I’ISO. Chaque comité membre inté-
ressé par une étude a le droit de faire partie du comité technique créé
à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec US0 participent également aux tra-
vaux. L’ISO collabore étroitement avec la Commission électrotechnique
internationale (CEI) en ce qui concerne la normalisation électrotech-
nique.
Les projets de Normes internationales adoptés par les comités techni-
ques sont soumis aux comités membres pour vote. Leur publication
comme Normes internationales requiert l’approbation de 75 % au moins
des comités membres votants.
La Norme internationale ISO 3862 a été élaborée par le comité techni-
que ISO/TC 45, Élastomères et produits à base d’élastomèt-es, sous-
comité SC 1, Tuyaux (élastomères et plastiques).
Cette deuxième édition annule et remplace la première édition
(ISO 3862:1980), dont elle constitue une révision technique.
0 ISO 1991
Droits de reproduction réservés. Aucune partie de cette publication ne peut être repro-
duite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou
mécanique, y compris la photocopie et les microfilms, sans l’accord écrit de l’éditeur.
Organisation internationale de normalisation
Genève 20 l Suisse
Case Postale 56 0 CH-1211
Imprimé en Suisse
ii
---------------------- Page: 2 ----------------------
ISO 3862:1991 (F)
NORME INTERNATIONALE
Tuyaux et flexibles en caoutchouc - Type hydraulique à
revêtement de caoutchouc et armature spiralée de fil
métallique - Spécifications
ISO 4671:1984, Tuyaux et f7exibles en caoutchouc et
1 Domaine d’application
en plastique - Méthodes de mesurage des dimen-
sions.
La présente Norme internationale prescrit les exi-
gences requises pour les tuyaux hydrauliques à re-
ISO 4672:1988, Tuyaux en caoutchouc ef en plastique
vêtement de caoutchouc et armature spiralée de fil
-
Essais de souplesse à température inférieure à
métallique, pour utilisation avec des fluides à base
l’ambiante.
de pétrole et d’eau, à des températures comprises
entre - 40 OC et + 100 “C pour les types 1 à 5 inclus
ISO 6803:1984, Tuyaux et flexibles en caoutchouc et
- 40 “C et + 121 “C pour les types 6 et 7.
et entre
en plastique - Essai d’impulsions de pression hy-
draulique sans f7exions.
La présente Norme internationale n’inclut pas les
exigences concernant les raccords d’extrtsmités.
ISO 7326:1991, Tuyaux en caoutchouc et en plastique
Elle se limite à la performance des tuyaux et flexi-
-
Évaluation de /a résistance à /‘ozone dans des
bles.
conditions statiques.
NOTE 1 Ces tuyaux ne conviennent pas pour les fluides
à base d’huile de ricin ou d’ester. Des températures de
ISO 7751:1991 A) ) Tuyaux et f7exibles en caoutchouc
service supérieures à 93 “C pour les types 1 à 5 et à
et en plastique - Rapports des pressions d’épreuve
121 “C pour les types 6 et 7 peuvent réduire considé-
et d’éclatement à la pression de service.
rablement la durée de vie du tuyau.
ISO 8033:1985, Tuyaux en caoutchouc et en plastique
-
Détermination de l’adhérence entre éléments.
2 Références normatives
Les normes suivantes contiennent des dispositions
qui, par suite de la référence qui en est faite,
3 Types
constituent des dispositions valables pour la pré-
sente Norme internationale. Au moment de la pu-
Les tuyaux doivent être de l’un des sept types sui-
blication, les éditions indiquées étaient en vigueur.
vants:
Toute norme est sujette à révision et les parties
fondés sur la présente
prenantes des accords
Type 1: Revêtement en caoutchouc avec armature
Norme internationale sont invitées à rechercher la
tt é ère,, de quatre nappes spiralées de fil d’acier.
1 9
possibilité d’appliquer les éditions les plus récentes
des normes indiquées ci-après. Les membres de la
Type 2: Revêtement en caoutchouc avec armature.
CEI et de I’ISO possèdent le registre des Normes
((moyenne)) de quatre nappes spiralées de fil
internationales en vigueur à un moment donné.
d’acier.
ISO 1402:1984, Tuyaux et f7exibles en caoutchouc et
Type 3: Revêtement en caoutchouc avec armature
en plastique - Essais hydrostatiques.
~~forte~~ de quatre nappes spiralées de fil d’acier.
Type 4: Revêtement en caoutchouc avec armature
ISO 1817:1985, Caoutchouc vulcanisé - Détermi-
((renforcée,) de six nappes spiralées de fil d’acier.
nation de l’action des liquides.
1) À publier.
---------------------- Page: 3 ----------------------
ISO 3862:1991 (F)
Type 5: Tuyau à quatre nappes spiralées - très
haute pression.
Tableau 1 - Intervalles de variation admis pour
l’épaisseur de paroi
Type 6: Tuyau à quatre nappes spiralées - service
Dimensions en millimètres
sévère - haute température - classe moyenne
pression. Diamètre
Diamétre Diamètre
intérieur à
Intérieur intérieur à
diamètre
Type 7: Tuyau à multiples nappes spiralées - ser-
nominal armature
extérieur
vice sévère - haute température - classe haute
pression.
Jusqu’à 6,3 in-
03
dus W3
Au-dessus de
l,O 07
6,3 et jusqu’à 19
inclus

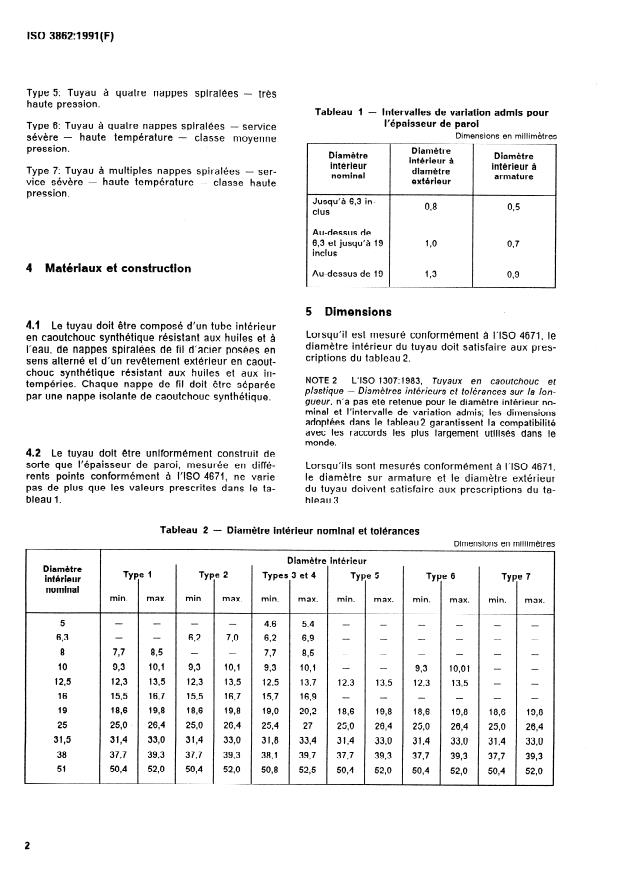

4 Matériaux et construction
Au-dessus de 19 193 o,g
5 Dimensions
4.1 Le tuyau doit être composé d’un tube intérieur
Lorsqu’il est mesuré conformément à I’ISO 4671, le
en caoutchouc synthétique résistant aux huiles et à
diamètre intérieur du tuyau doit satisfaire aux pres-
l’eau, de nappes spiralées de fil d’acier posées en
criptions du tableau 2.
sens alterné et d’un revêtement extérieur en caout-
chouc synthétique résistant aux huiles et aux in-
NOTE 2 L’ISO 1307:1983, Tuyaux en caoutchouc et
tempéries. Chaque nappe de fil doit être séparée
plastique - Oiamètres intérieurs et tolérances sur /a lon-
par une nappe isolante de caoutchouc synthétique.
gueur, n’a pas été retenue pour le diamètre intérieur no-
minal et l’intervalle de variation admis; les dimensions
adoptées dans le tableau 2 garantissent la compatibilité
avec les raccords les plus largement utilisés dans le
monde.
4.2 Le tuyau doit être uniformément construit de
sorte que l’épaisseur de paroi, mesurée en diffé- Lorsqu’ils sont mesurés conformément à I’ISO 4671,
rents points conformément à I’ISO 4671, ne varie le diamètre sur armature et le diamètre extérieur
pas de plus que les valeurs prescrites dans le ta- du tuyau doivent satisfaire aux prescriptions du ta-
bleau 1. bleau 3.
Tableau 2 - Diamètre intérieur nominal et tolérances
Dimensions en millimètres
l Diamètre inthrieur
Diamètre
Types 3 et 4
Type 2 Type 5 Type Type 6 6 Type Type 7 7
1 Type 2 Types 3 et 4 Type 5
intérieur Type
nominal nominal
min. min. max. max. min. min. max. max. min. min. max. max. min. min. max. max. min. min. max. max. min. min. max. max.
- - - - - - - - - -
- - - 4,6 5,4 5,4 - - - - - -
5 5 -
4,6
I I I I I I I I I I I I
- -
6,2 6,9 - - - -
693 - - 6,2 7,0
- - -
7,7 8,5 - - -
8 7,7 8,5 - -
10,Ol - -
10,l 9,3 10,l - - 993
10 993 10,l 9,3
13,5 - -
13,5 12,5 13,7 12,3 13,5 12,3
12,5 12,3 13,5 12,3
- _ -
15,7 16,g - - -
16 l5,5 16,7 15,5 16,7
18,6 19,8 18,6 19,8
19,8 19,o 20,2 18,6 19,8
19 18,6 19,8 18,6
25,0 26,4 25,0 26,4
25 1 2510 . ) 2614 1 2510 1 26,4 26,4 1 25,4 2514 1 27 27 1 25,0 2510 1 26,4 2614 1 2510 1 26,4 1 25,0 1 26,4
25 25,0 . 26,4 25,0
33,0 31,4 33,0 31,4 33,0
33,0 31,4 33,0 31,8 33,4 31‘4
31,5 31,4
39,3 37,7 39,3 37,7 39,3
39,3 37,7 39,3 38,l 39,7 37,7
38 37,7
50,4 52,0 50,4 52,0
52,0 50,4 52,0 50,8 52,5 50,4 52,0
51 50,4
---------------------- Page: 4 ----------------------
ISO 3862:1991 (F)
Tableau 3 - Limites sur diamètre
Dimensions en millimètres
1
!l !2 ?3 !4
TYF TYI w
TYI
Diamètre Diamètre Diamètre Diamètre Diamètre
Diamètre Diamètre Diamètre
Diamètre
extérieur du extérieur du sur extérieur du sur extérieur
sur sur
intérieur
arm ure BU arm, :ure tu: IU arm; ture du t
armi ure YaU
tw
nominal
min. max. min. max. min. max. min. max. min. max. min. max. min. max.
min. max.
-.- -- --_ -- -- __ .- -- -
14,3 15,9 18,3 19,8 17,5 19,l 21,4 23,0
5
- -- --
14,l 18,7 15,8 17,4 19,8 21,4 19,l 20,6 23,0 24,6
15,3 17,l
693
- -- .--. ---
8 13,7 14,8 10,4 20,o 17,5 19,o 21,4 23,0 20,6 22,2 24,6 26,2
22,2 16,9 22,2 19,0 20,6 23,0 24,6 22,2 23,8 26,2 27,8
10 16,9 18,0 20,6 18,l 20,6
19,4 23,0 27,0 28,6 26,2 27,8 30,2 31,8
12,5 19,4 21,0 23,8 25,4 21,o 23,8 25,4 24,6
26,2 30,2 31,8 29,4 30,9 33,3 34,9
16 22,7 24,3 27,0 28,6 23,0 24,6 27,4 29,0 27,8
29,0 31,4 30,9 35,7 37,3 34,l 35,7 38,9 40,5
19 26,6 28,2 30,6 32,2 27,4 33,0 32,5
38,5 40,9 34,5 38,5 40,9 38,9 40,5 43,3 45,6 41,7 44,0 47,2 49,6
25 34,5 36,l 36,l
45,6 49,2 52,4 45,0 47,0 49,2 52,4 44,8 47,2 49,2 52,4 48,0 50,4 53,2 56,4
31,5 43,3
49,6 52,0 55,6 58,7 51,4 53,4 55,6 58,8 51,2 53,6 55,6 58,7 54,4 56,7 59,5 62,7
38
51 63,9 66,2 69,9 73,0 64,3 66,3 68,2 71,4 64,7 67,l 69,l 72,2 68,6 71,0 73,8 77,0
!7
4 Type 6 1
WI TYi
Diamètre Diamètre Diamètre Diamètre Diamètre
Diamétre
Diamètre
extérieur du sur extérieur
sur extérieur du sur
intérieur
arm iure armature arm
...
ISO
NORME
INTERNATIONALE 3862
Deuxième édition
1991-11-15
Tuyaux et flexibles en caoutchouc - Type
hydraulique à revêtement de caoutchouc et
armature spiralée de fil métallique -
Spécifications
Rubber hoses and hose assemblies - Rubber-covered, spiral wire
reinforced, hydraulic type - Specifïcation
Numéro de référence
ISO 3862: 1991 (F)
---------------------- Page: 1 ----------------------
ISO 3862:1991 (F)
Avant-propos
LIS0 (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres
de I’ISO). L’élaboration des Normes internationales est en général
confiée aux comités techniques de I’ISO. Chaque comité membre inté-
ressé par une étude a le droit de faire partie du comité technique créé
à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec US0 participent également aux tra-
vaux. L’ISO collabore étroitement avec la Commission électrotechnique
internationale (CEI) en ce qui concerne la normalisation électrotech-
nique.
Les projets de Normes internationales adoptés par les comités techni-
ques sont soumis aux comités membres pour vote. Leur publication
comme Normes internationales requiert l’approbation de 75 % au moins
des comités membres votants.
La Norme internationale ISO 3862 a été élaborée par le comité techni-
que ISO/TC 45, Élastomères et produits à base d’élastomèt-es, sous-
comité SC 1, Tuyaux (élastomères et plastiques).
Cette deuxième édition annule et remplace la première édition
(ISO 3862:1980), dont elle constitue une révision technique.
0 ISO 1991
Droits de reproduction réservés. Aucune partie de cette publication ne peut être repro-
duite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou
mécanique, y compris la photocopie et les microfilms, sans l’accord écrit de l’éditeur.
Organisation internationale de normalisation
Case Postale 56 0 CH-1211 Genève 20 l Suisse
Imprimé en Suisse
ii
---------------------- Page: 2 ----------------------
ISO 3862:1991 (F)
NORME INTERNATIONALE
Tuyaux et flexibles en caoutchouc - Type hydraulique à
revêtement de caoutchouc et armature spiralée de fil
métallique - Spécifications
ISO 4671:1984, Tuyaux et f7exibles en caoutchouc et
1 Domaine d’application
en plastique - Méthodes de mesurage des dimen-
sions.
La présente Norme internationale prescrit les exi-
gences requises pour les tuyaux hydrauliques à re-
ISO 4672:1988, Tuyaux en caoutchouc ef en plastique
vêtement de caoutchouc et armature spiralée de fil
-
Essais de souplesse à température inférieure à
métallique, pour utilisation avec des fluides à base
l’ambiante.
de pétrole et d’eau, à des températures comprises
entre - 40 OC et + 100 “C pour les types 1 à 5 inclus
ISO 6803:1984, Tuyaux et flexibles en caoutchouc et
- 40 “C et + 121 “C pour les types 6 et 7.
et entre
en plastique - Essai d’impulsions de pression hy-
draulique sans f7exions.
La présente Norme internationale n’inclut pas les
exigences concernant les raccords d’extrtsmités.
ISO 7326:1991, Tuyaux en caoutchouc et en plastique
Elle se limite à la performance des tuyaux et flexi-
-
Évaluation de /a résistance à /‘ozone dans des
bles.
conditions statiques.
NOTE 1 Ces tuyaux ne conviennent pas pour les fluides
à base d’huile de ricin ou d’ester. Des températures de
ISO 7751:1991 A) ) Tuyaux et f7exibles en caoutchouc
service supérieures à 93 “C pour les types 1 à 5 et à
et en plastique - Rapports des pressions d’épreuve
121 “C pour les types 6 et 7 peuvent réduire considé-
et d’éclatement à la pression de service.
rablement la durée de vie du tuyau.
ISO 8033:1985, Tuyaux en caoutchouc et en plastique
-
Détermination de l’adhérence entre éléments.
2 Références normatives
Les normes suivantes contiennent des dispositions
qui, par suite de la référence qui en est faite,
3 Types
constituent des dispositions valables pour la pré-
sente Norme internationale. Au moment de la pu-
Les tuyaux doivent être de l’un des sept types sui-
blication, les éditions indiquées étaient en vigueur.
vants:
Toute norme est sujette à révision et les parties
fondés sur la présente
prenantes des accords
Type 1: Revêtement en caoutchouc avec armature
Norme internationale sont invitées à rechercher la
tt é ère,, de quatre nappes spiralées de fil d’acier.
1 9
possibilité d’appliquer les éditions les plus récentes
des normes indiquées ci-après. Les membres de la
Type 2: Revêtement en caoutchouc avec armature.
CEI et de I’ISO possèdent le registre des Normes
((moyenne)) de quatre nappes spiralées de fil
internationales en vigueur à un moment donné.
d’acier.
ISO 1402:1984, Tuyaux et f7exibles en caoutchouc et
Type 3: Revêtement en caoutchouc avec armature
en plastique - Essais hydrostatiques.
~~forte~~ de quatre nappes spiralées de fil d’acier.
Type 4: Revêtement en caoutchouc avec armature
ISO 1817:1985, Caoutchouc vulcanisé - Détermi-
((renforcée,) de six nappes spiralées de fil d’acier.
nation de l’action des liquides.
1) À publier.
1
---------------------- Page: 3 ----------------------
ISO 3862:1991 (F)
Type 5: Tuyau à quatre nappes spiralées - très
haute pression.
Tableau 1 - Intervalles de variation admis pour
l’épaisseur de paroi
Type 6: Tuyau à quatre nappes spiralées - service
Dimensions en millimètres
sévère - haute température - classe moyenne
T
r
pression. Diamètre
Diamétre Diamètre
intérieur à
Intérieur intérieur à
diamètre
Type 7: Tuyau à multiples nappes spiralées - ser-
armature
nominal
extérieur
vice sévère - haute température - classe haute
pression.
Jusqu’à 6,3 in-
W3 03
dus
Au-dessus de
6,3 et jusqu’à 19
l,O 07
inclus
4 Matériaux et construction
Au-dessus de 19
193
o,g
5 Dimensions
4.1 Le tuyau doit être composé d’un tube intérieur
Lorsqu’il est mesuré conformément à I’ISO 4671, le
en caoutchouc synthétique résistant aux huiles et à
diamètre intérieur du tuyau doit satisfaire aux pres-
l’eau, de nappes spiralées de fil d’acier posées en
criptions du tableau 2.
sens alterné et d’un revêtement extérieur en caout-
chouc synthétique résistant aux huiles et aux in-
NOTE 2 L’ISO 1307:1983, Tuyaux en caoutchouc et
tempéries. Chaque nappe de fil doit être séparée
plastique - Oiamètres intérieurs et tolérances sur /a lon-
par une nappe isolante de caoutchouc synthétique.
gueur, n’a pas été retenue pour le diamètre intérieur no-
minal et l’intervalle de variation admis; les dimensions
adoptées dans le tableau 2 garantissent la compatibilité
avec les raccords les plus largement utilisés dans le
monde.
4.2 Le tuyau doit être uniformément construit de
sorte que l’épaisseur de paroi, mesurée en diffé- Lorsqu’ils sont mesurés conformément à I’ISO 4671,
rents points conformément à I’ISO 4671, ne varie le diamètre sur armature et le diamètre extérieur
pas de plus que les valeurs prescrites dans le ta- du tuyau doivent satisfaire aux prescriptions du ta-
bleau 1. bleau 3.
Tableau 2 - Diamètre intérieur nominal et tolérances
Dimensions en millimètres
e ii nt&ieur
Diamètr
Diamètre
2 Type! i et4 r6
TY
intérieur
nominal
min. max. min. max. min. max. min. max. min. max. min. max.
- - - - - - - - - -
5
4,6 5,4
- - - - - - -
-
693 692 TO 62 699
- - - - - - - -
8 815 797 815
7,7
- - - -
10,l 10,l 10,l 10,Ol
10 993
993 993 93
- -
13,5 12,3 13,5 12,5 13,7 12,3 13,5 12,3 13,5
12,5 12,3
- - - - - -
16,7 15,5 16,7 15,7 16,9
16 l5,5
18,6 19,8 18,6 19,8 19,0 20,2 18,6 19,8 18,6 19,8 18,6 19,8
19
26,4 25,0 26,4 25,4 27 25,0 26,4 25,0 26,4 25,0 26,4
25 25,0 .
31,4 33,0 31,4 33,0 31,8 33,4 31‘4 33,0 3l,4 33,0 31,4 33,0
31,5
37,7 39,3 37,7 39,3 38,l 39,7 37,7 39,3 37,7 39,3 37,7 39,3
38
50,4 52,0 50,4 52,0 50,8 52,5 50,4 52,0 50,4 52,0 50,4 52,0
51
---------------------- Page: 4 ----------------------
ISO 3862:1991 (F)
Tableau 3 - Limites sur diamètre
Dimensions en millimètres
1
1 2 3 4
WI =w w
TYI
Diamètre Diamètre Diamètre Diamètre Dia! tre
Diamètre Diamètre Diamètre
Diamètre
extérieur du extérieur du sur extérieur du S exti 3ur
sur sur
intérieur
arm ure tu LI armature u arrn, ure du 1 ‘au
armi ure
nominal
min. max. min. max. min. max. min. max. min. max. min. max. min. max.
min. max.
-.- -- --_ -- -- __ .- -- -
14,3 15,9 18,3 19,8 17,5 19,l 21,4 23,0
5
- -- --
14,l 4a,7 15,a 17,4 I 9,a 21,4 19,l 20,6 23,0 24,6
15,3 17,l
693
- -- .--. ---
8 13,7 14,8 10,4 20,o 17,5 19,o 21,4 23,0 20,6 22,2 24,6 26,2
22,2 16,9 22,2 19,0 20,6 23,0 24,6 22,2 23,a 26,2 27,a
10 16,9 18,0 20,6 ia,i 20,6
19,4 23,0 27,0 28,6 26,2 27,a 30,2 31,8
12,5 19,4 21,0 23,a 25,4 21,o 23,8 25,4 24,6
26,2 30,2 31,8 29,4 30,9 33,3 34,9
16 22,7 24,3 27,0 28,6 23,0 24,6 27,4 29,0 27,a
30,9 32,5 35,7 37,3 34,l 35,7 38,9 40,5
19 26,6 28,2 30,6 32,2 27,4 29,0 31,4 33,0
38,5 40,9 34,5 38,5 40,9 38,9 40,5 43,3 45,6 41,7 44,0 47,2 49,6
25 34,5 36,l 36,l
45,6 49,2 52,4 45,o 47,0 49,2 52,4 44,8 47,2 49,2 52,4 48,0 50,4 53,2 56,4
31,5 43,3
49,6 52,O 55,6 58,7 51,4 53,4 55,6 58,8 51,2 53,6 55,6 5a,7 54,4 56,7 59,5 62,7
38
51 63,9 66,2 69,9 73,0 64,3 66,3 68,2 71,4 64,7 67,l 69,l 72,2 68,6 71,0 73,a 77,o
-
1
I
7
5 6
TY Tn TY
Diamètre Diamètre Diamètre Diamètre Diar tre
Diamétre
Diamètre
extérieur du exti 3ur
sur extérieur du sur
intérieur
arm ure arm ure ure du 1 au
nominal
min. max. min. max. min. max. min. max. min. max. min. max.
--- -- - -. .-- _._- --. -- -
5
__- .--- .- _. -.-. -- -- - --
633
-.-. -.- -- _- -. .-- _._. - -- -- --
a
- -
--. -- -_- .-.- .-
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
