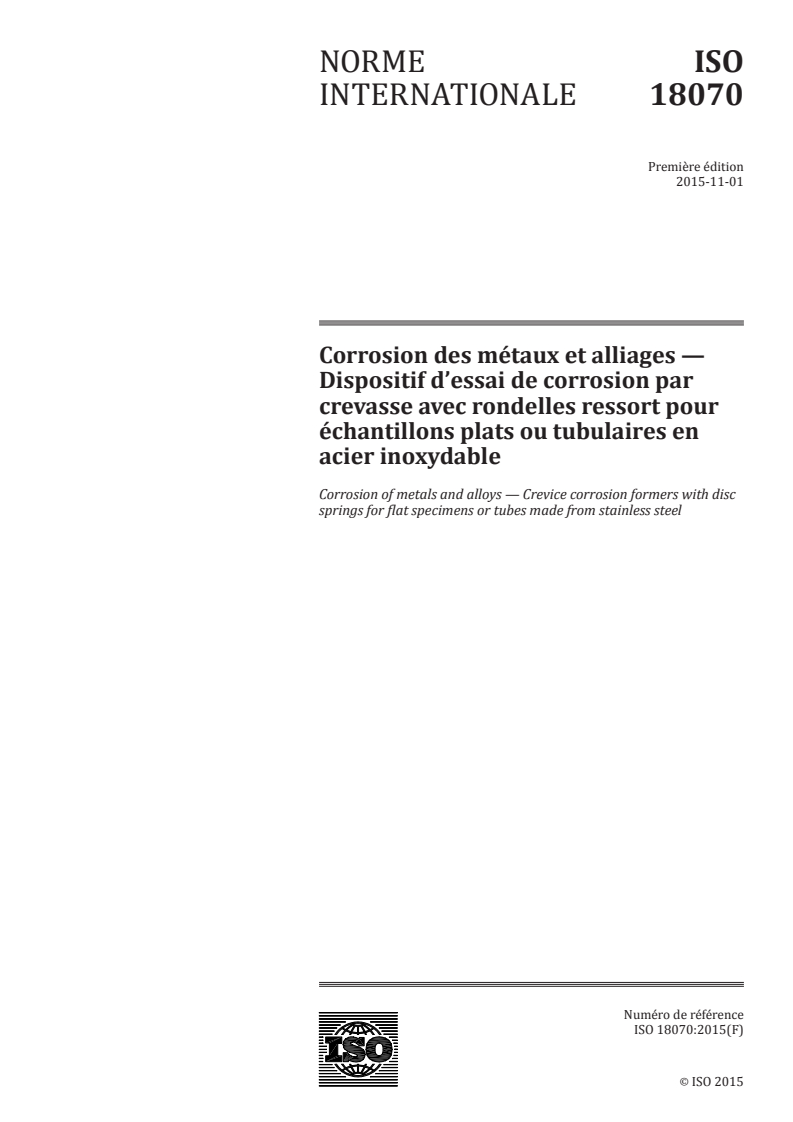

ISO 18070:2015

NORME ISO
INTERNATIONALE 18070
Première édition
2015-11-01
Corrosion des métaux et alliages —
Dispositif d’essai de corrosion par
crevasse avec rondelles ressort pour
échantillons plats ou tubulaires en
acier inoxydable
Corrosion of metals and alloys — Crevice corrosion formers with disc
springs for flat specimens or tubes made from stainless steel
Numéro de référence
ISO 18070:2015(F)
©
ISO 2015

---------------------- Page: 1 ----------------------

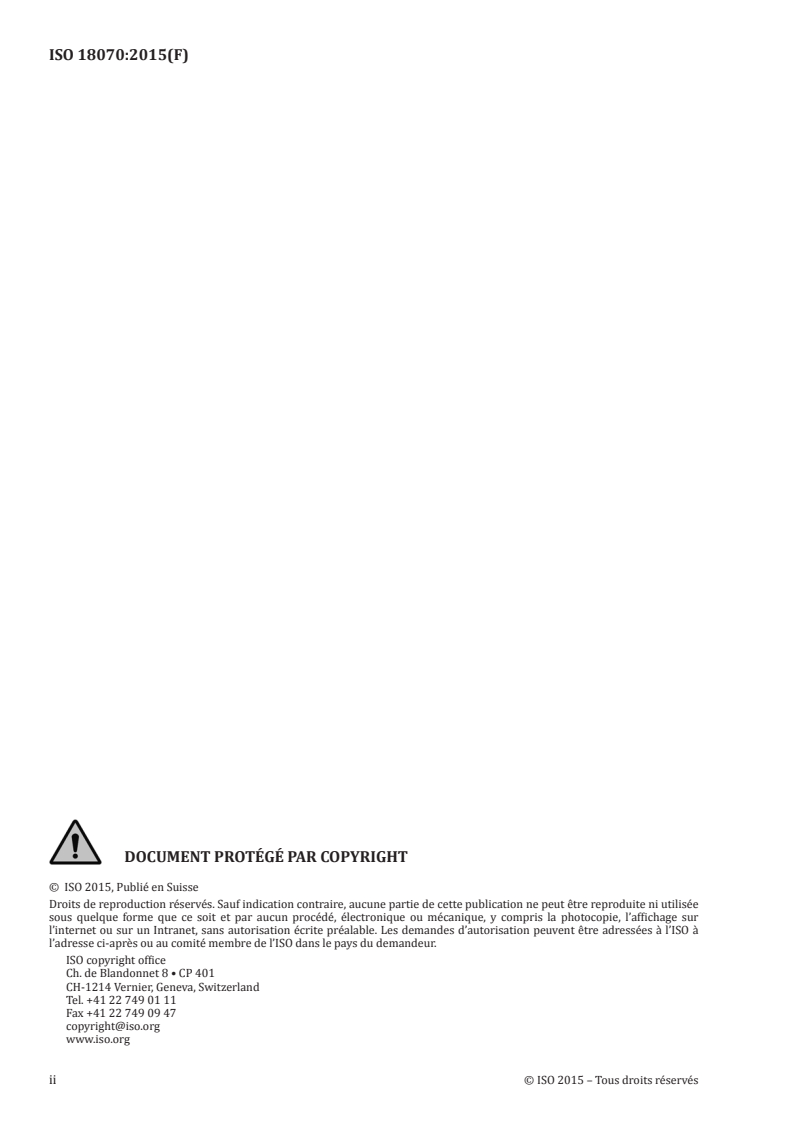

ISO 18070:2015(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2015, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2015 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 18070:2015(F)

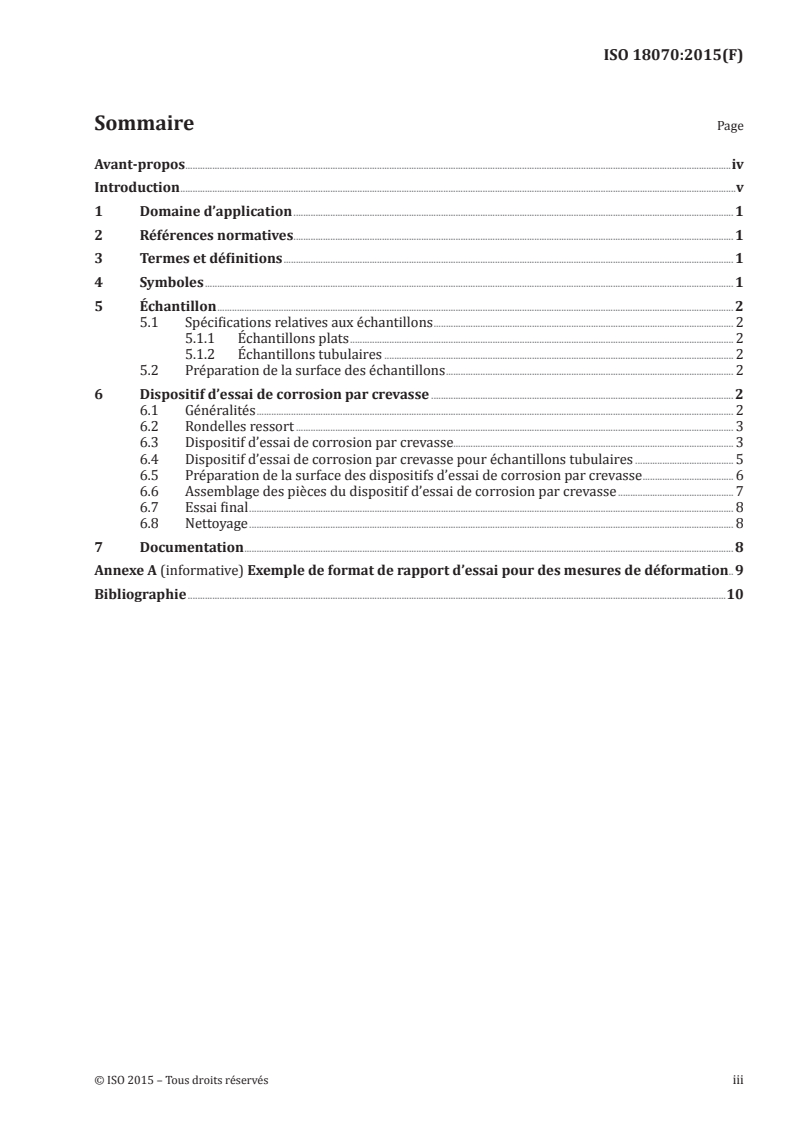

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Symboles . 1
5 Échantillon . 2
5.1 Spécifications relatives aux échantillons . 2
5.1.1 Échantillons plats . 2
5.1.2 Échantillons tubulaires . 2
5.2 Préparation de la surface des échantillons . 2
6 Dispositif d’essai de corrosion par crevasse . 2
6.1 Généralités . 2
6.2 Rondelles ressort . 3
6.3 Dispositif d’essai de corrosion par crevasse. 3
6.4 Dispositif d’essai de corrosion par crevasse pour échantillons tubulaires . 5
6.5 Préparation de la surface des dispositifs d’essai de corrosion par crevasse . 6
6.6 Assemblage des pièces du dispositif d’essai de corrosion par crevasse . 7
6.7 Essai final . 8
6.8 Nettoyage . 8
7 Documentation . 8
Annexe A (informative) Exemple de format de rapport d’essai pour des mesures de déformation.9
Bibliographie .10
© ISO 2015 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 18070:2015(F)

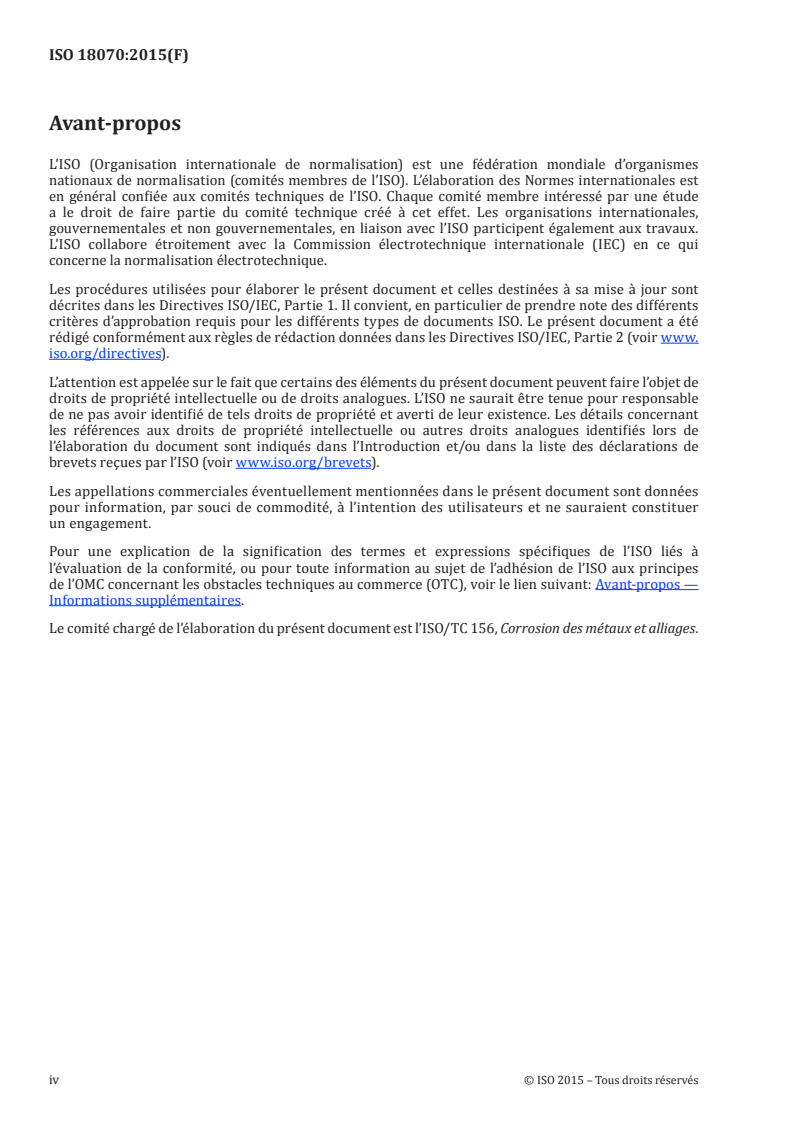

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer
un engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à
l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes
de l’OMC concernant les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos —
Informations supplémentaires.
Le comité chargé de l’élaboration du présent document est l’ISO/TC 156, Corrosion des métaux et alliages.
iv © ISO 2015 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 18070:2015(F)

Introduction
Le groupe de travail sur la corrosion marine, au sein de la Fédération Européenne de la Corrosion (FEC),
a mis en avant la nécessité de mettre en place, au niveau industriel, des essais de corrosion par crevasse
pour les applications en eau de mer, permettant d’estimer la température maximale de service dans
l’eau de mer naturelle pour les aciers inoxydables. Plusieurs aspects des essais de corrosion caverneuse
[1]
ont été déterminés dans le cadre d’un projet d’étude. Il s’est avéré que la technique de formation de
crevasses était un élément important et que l’obtention de crevasses contrôlées nécessitait l’utilisation
d’un dispositif d’essai de corrosion par crevasse avec rondelles ressort. L’idée générale est que les
rondelles ressort doivent maintenir la force de serrage aussi constante que possible. En plus de la
technique de formation de crevasses pour échantillons plats, on a développé une technique de formation
de crevasses pour échantillons tubulaires qui a donné des résultats reproductibles.
La technique de formation de crevasses a fait l’objet d’essais croisés, aussi bien en laboratoire qu’en
mer; ces essais ont permis d’observer une amélioration par rapport aux techniques traditionnelles de
formation de crevasses. Il s’est avéré qu’il existait une bonne corrélation entre les essais en laboratoire
et les essais en mer.
© ISO 2015 – Tous droits réservés v

---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 18070:2015(F)
Corrosion des métaux et alliages — Dispositif d’essai
de corrosion par crevasse avec rondelles ressort pour
échantillons plats ou tubulaires en acier inoxydable
1 Domaine d’application
La présente Norme internationale spécifie une technique de formation de crevasses ainsi qu’un
dispositif d’essai de corrosion par crevasse destinés à être utilisés lors des essais de corrosion par
crevasse pour échantillons plats ou tubulaires d’acier inoxydable en solution corrosive. La présente
Norme internationale ne fournit pas d’informations sur la manière dont les essais de corrosion par
crevasse doivent être effectués et sur la manière dont l’attaque corrosive doit être évaluée. Le dispositif
d’essai de corrosion par crevasse spécifié dans la présente Norme internationale peut être utilisé pour
des mesurages électrochimiques si les échantillons sont conçus pour des connexions électriques.
2 Références normatives
Les documents ci-après, dans leur intégralité ou non, sont des références normatives indispensables
à l’application du présent document. Pour les références datées, seule l’édition citée s’applique. Pour
les références non datées, la dernière édition du document de référence (y compris les éventuels
amendements) s’applique.
ISO 3696, Eau pour laboratoire à usage analytique — Spécification et méthodes d’essai
ISO 8044, Corrosion des métaux et alliages — Termes principaux et définitions
ISO 6344-3, Abrasifs appliqués — Granulométrie — Partie 3: Détermination de la distribution
granulométrique des micrograins P240 à P2500
DIN 2093, Rondelles ressorts — Exigences de qualité — Dimensions
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 8044 s’appliquent.
4 Symboles
LBL Longueur avant application de charge
LAL Longueur après application de charge
1
LAL Longueur après application de charge et exposition
2
ΔL Déformation avant exposition
1
ΔL Déformation après exposition
2
© ISO 2015 – Tous droits réservés 1

---------------------- Page: 6 ----------------------
ISO 18070:2015(F)

5 Échantillon
5.1 Spécifications relatives aux échantillons
Des échantillons plats et tubulaires en acier inoxydable peuvent être utilisés comme éprouvettes dans
les dispositifs d’essai de corrosion par crevasse spécifiés dans la présente Norme internationale. L’aire
2
extérieure des échantillons doit être d’au moins 100 cm .
NOTE 1 Il est recommandé d’utiliser un échantillon de forme carrée avec un trou central car la distance entre
l’anode et la cathode peut s’avérer critique dans des solutions de faible conductivité.
NOTE 2 Si un potentiel d’électrode est appliqué, il est possible d’utiliser un échantillon de plus faibles dimensions.
5.1.1 Échantillons plats
Un trou de 7 mm de diamètre doit être percé au milieu de chaque échantillon.
NOTE Pour suspendre l’échantil
...
