ISO 241:1994
(Main)Shanks for turning and planing tools - Shapes and dimensions of the section
Shanks for turning and planing tools - Shapes and dimensions of the section
Cancels and replaces the first edition (1975). Specifies the types and dimensions of the section of shanks for turning and planing tools of high speed steel and with brazed hardmetal tips. Specifies three types: round section; square section; rectangular sections with ratios of height to width of approximately 1,25; 1,6 and 2.
Queues d'outils de tournage et de rabotage — Formes et dimensions de la section
La présente Norme internationale spécifie les formes et prescrit les dimensions, en millimètres, de la section des queues d'outils de tournage et de rabotage en acier rapide et à plaquettes brasées en métauxdurs. Trois formes de section sont spécifiées, à savoira) section ronde;b) section carrée;c) sections rectangulaires, ayant respectivement pour rapport entre la hauteur et la largeur- une valeur voisine de 1,25,- une valeur voisine de 1,6 et- une valeur voisine de 2.
General Information
Relations
Overview
ISO 241:1994 is an international standard specifying the shapes and dimensions of the sections of shanks used for turning and planing tools. This standard applies primarily to shanks made of high-speed steel and those with brazed hardmetal tips. It provides detailed guidelines on the geometric specifications for tool shanks, ensuring consistency, interchangeability, and optimal performance in metalworking processes. The 1994 edition replaces the original 1975 version, reflecting updated technical requirements and removing dimensions in inches to standardize metric usage.
Key Topics

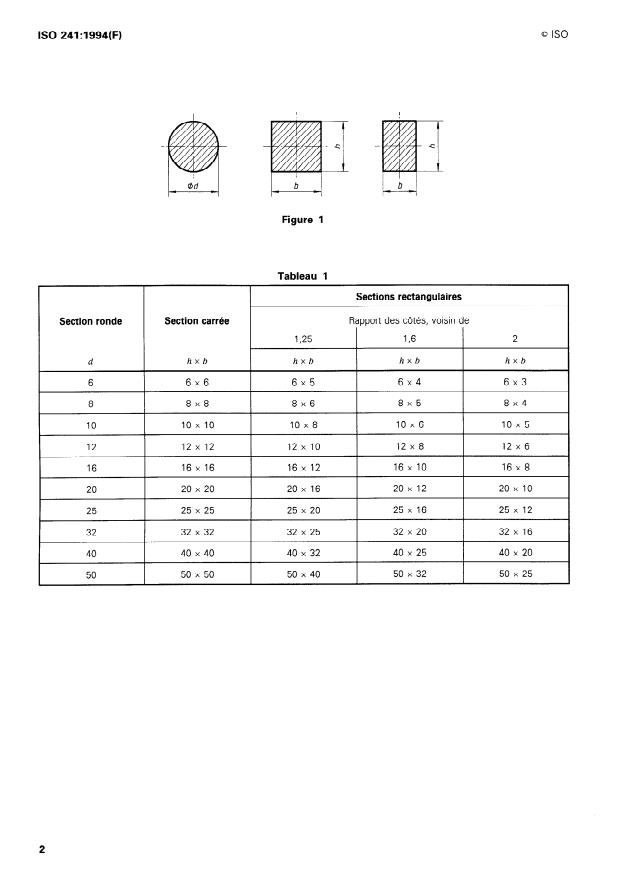

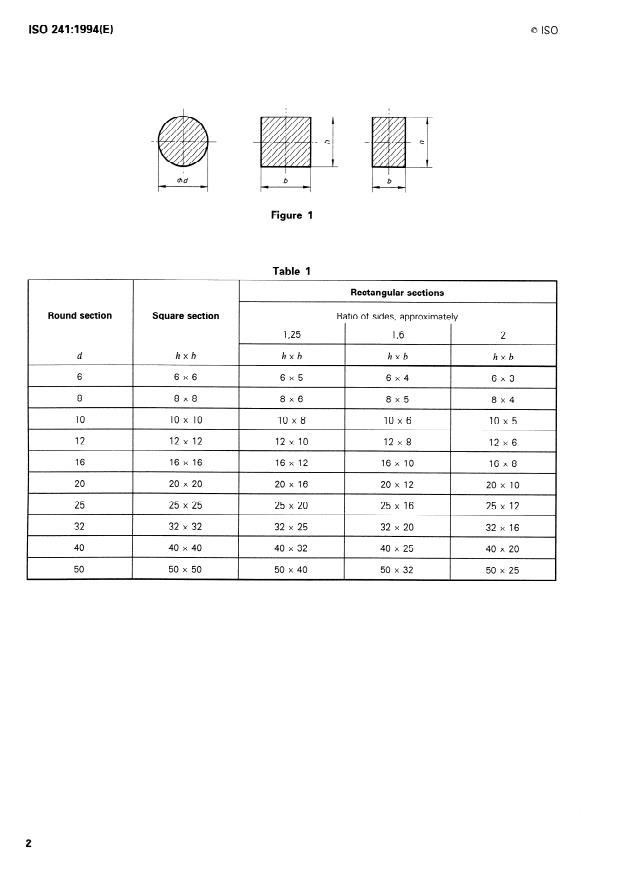

Shank Types: ISO 241:1994 defines three main shank section shapes:
- Round section
- Square section
- Rectangular sections with height-to-width ratios approximately 1.25, 1.6, and 2.0
Preferred Ratios: Rectangular sections with a ratio of about 1.6 are recommended for better performance and compatibility.
Dimensions: The standard specifies exact dimensions for these sections in millimeters, covering a wide range of sizes suitable for various turning and planing tools.
Tolerances:
- For unmachined shanks – normal rolling or forging tolerance.
- For machined shanks – tolerance class h15 is applied for precision requirements.
Material Focus: The standard is specifically tailored for shanks of high-speed steel and those enhanced with brazed hardmetal tips, which are common in industrial cutting tools.
Applications
ISO 241:1994 is critical for manufacturers, designers, and users of turning and planing tools in industries such as:
- Machining and Metalworking: Ensuring shanks fit securely in tool holders and machines with consistent dimensions.
- Tool Production: Helping manufacturers standardize shank profiles to improve compatibility and reduce design complexity.
- Quality Control: Enabling accurate inspection of shank dimensions and tolerances to maintain tool performance and safety.
- Maintenance and Replacement: Facilitating the selection of proper replacement tools based on standardized shank sizes.
By adhering to ISO 241:1994, organizations can improve the durability, interchangeability, and precision of their cutting tools, leading to more efficient machining operations and reduced downtime.
Related Standards
Professionals working with ISO 241:1994 may also consider the following related standards for comprehensive tooling specifications:
- ISO 1832 – Tool Shanks and Holders for Machine Tools
- ISO 513 – Turning Tool Inserts Dimensions and Designations
- ISO 5134 – Planing Tools and Tool Holders
- ISO 8688 – Tool Life Testing in Milling and Turning
These standards complement ISO 241:1994 by covering additional aspects of tool geometry, inserts, and testing processes to ensure overall machining efficiency.
Keywords: ISO 241, turning tool shanks, planing tool shanks, tool shank dimensions, high-speed steel tools, brazed hardmetal tips, tool shank shapes, machining standards, metalworking tool standards, shank tolerances, standardized tool profiles.
Standards Content (Sample)
ISO
INTERNATIONAL
STANDARD
Second edition
1994-12-01
Shanks for turning and planing tools -
Shapes and dimensions of the section
Queues d ’outils de tournage et de rabotage - Formes et dimensions de
Ia section
Reference number

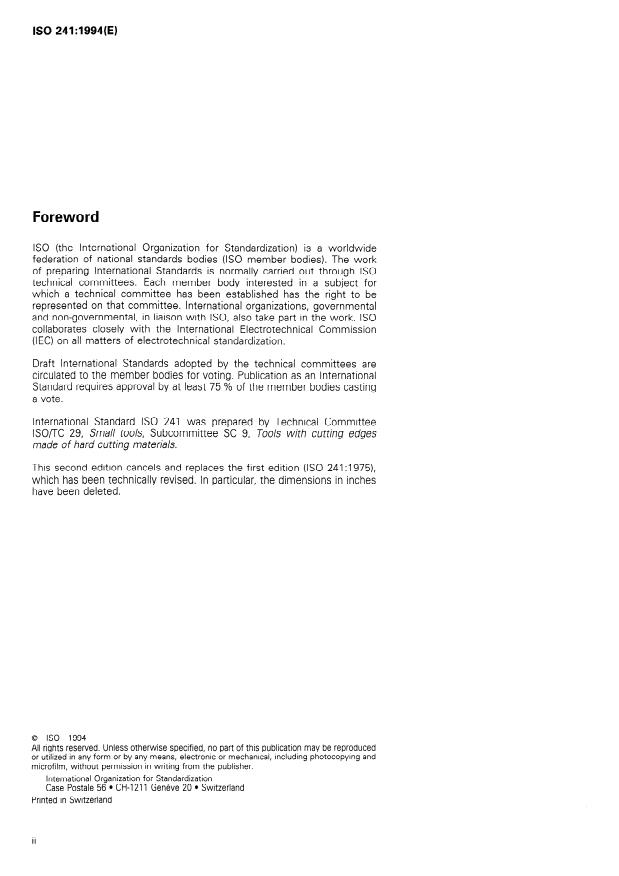

Foreword
ISO (the International Organization for Standardization) is a worldwide
federation of national Standards bodies (ISO member bodies). The work
of preparing International Standards is normally carried out through ISO
technical committees. Esch member body interested in a subject for
which a technical committee has been established has the right to be
represented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take part in the work. ISO
collaborates closely with the International Electrotechnical Commission
(1 EC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting
a vote.
International Standard ISO 241 was prepared by Technical Committee
ISO/TC 29, Small tools, Subcommittee SC 9, Tools with cutting edges
made of hard cutting materials.
This second edition cancels and replaces the first edition (ISO 2413 975),
which has been technically revised. In particular, the dimensions in inches
have been deleted.
0 ISO 1994
All rights reserved. Unless otherwise specified, no part of this publication mag/ be reproduced
or utilized in any form or by any means, electronie or mechanrcal, including photocopying and
microfilm, without permission in writing from the publisher.
International Organization for Standardization
Case Postale 56 l CH-l 211 Geneve 20 l Switzerland
Printed in Switzerland
ii
...
NORME
ISO
INTERNATIONALE
Deuxième édition
1994-12-01
Queues d’outils de tournage et de
rabotage -
Formes et dimensions de la
section
Shanks for turning and planing tools
- Shapes and dimensions of the
section
Numéro de référence
ISO 241 :1994(F)

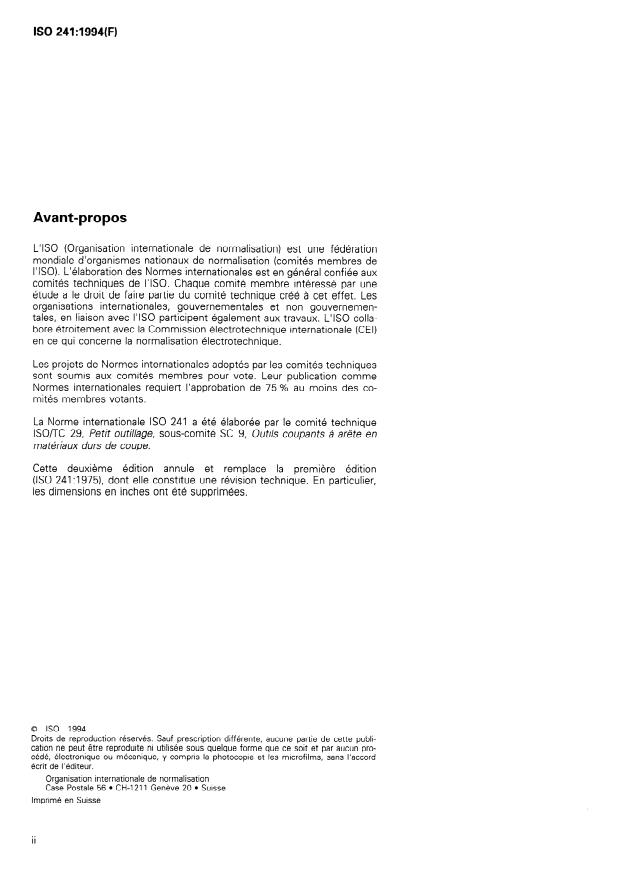

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec I’ISO participent également aux travaux. L’ISO colla-
bore étroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
mités membres votants.
La Norme internationale ISO 241 a été élaborée par le comité technique
ISO/TC 29, Petit outillage, sous-comité SC 9, Outils coupants à arête en
matériaux durs de coupe.
Cette deuxième édition annule et remplace la première édition
(ISO 241:1975), dont elle constitue une révision technique. En particulier,
les dimensions en inches ont été supprimées.
0 ISO 1994
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord
écrit de l’éditeur.
Organisation internationale de normalisation
Case Postale 56 l CH-121 1 Genhve 20 l Su isse
Imprimé en Suisse
ii
NORME INTERNATIONALE 0
...
NORME
ISO
INTERNATIONALE
Deuxième édition
1994-12-01
Queues d’outils de tournage et de
rabotage -
Formes et dimensions de la
section
Shanks for turning and planing tools
- Shapes and dimensions of the
section
Numéro de référence
ISO 241 :1994(F)
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec I’ISO participent également aux travaux. L’ISO colla-
bore étroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
mités membres votants.
La Norme internationale ISO 241 a été élaborée par le comité technique
ISO/TC 29, Petit outillage, sous-comité SC 9, Outils coupants à arête en
matériaux durs de coupe.
Cette deuxième édition annule et remplace la première édition
(ISO 241:1975), dont elle constitue une révision technique. En particulier,
les dimensions en inches ont été supprimées.
0 ISO 1994
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord
écrit de l’éditeur.
Organisation internationale de normalisation
Case Postale 56 l CH-121 1 Genhve 20 l Su isse
Imprimé en Suisse
ii
NORME INTERNATIONALE 0
...
Frequently Asked Questions
ISO 241:1994 is a standard published by the International Organization for Standardization (ISO). Its full title is "Shanks for turning and planing tools - Shapes and dimensions of the section". This standard covers: Cancels and replaces the first edition (1975). Specifies the types and dimensions of the section of shanks for turning and planing tools of high speed steel and with brazed hardmetal tips. Specifies three types: round section; square section; rectangular sections with ratios of height to width of approximately 1,25; 1,6 and 2.
Cancels and replaces the first edition (1975). Specifies the types and dimensions of the section of shanks for turning and planing tools of high speed steel and with brazed hardmetal tips. Specifies three types: round section; square section; rectangular sections with ratios of height to width of approximately 1,25; 1,6 and 2.
ISO 241:1994 is classified under the following ICS (International Classification for Standards) categories: 25.100.10 - Turning tools; 25.100.25 - Tools for planing and broaching machines. The ICS classification helps identify the subject area and facilitates finding related standards.
ISO 241:1994 has the following relationships with other standards: It is inter standard links to ISO 241:1975. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.
You can purchase ISO 241:1994 directly from iTeh Standards. The document is available in PDF format and is delivered instantly after payment. Add the standard to your cart and complete the secure checkout process. iTeh Standards is an authorized distributor of ISO standards.
