Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 18650-1
Second edition
2021-05
Building construction machinery and
equipment — Concrete mixers —
Part 1:
Commercial specifications
Machines et matériels pour la construction des bâtiments —
Malaxeurs à béton —
Partie 1: Spécifications commerciales
Reference number
ISO 18650-1:2021(E)
©
ISO 2021

---------------------- Page: 1 ----------------------
ISO 18650-1:2021(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2021
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2021 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 18650-1:2021(E)

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Description of the basic structures of concrete mixers . 6
4.1 Basic structure of gravity concrete mixers . 6
4.1.1 General. 6
4.1.2 Basic structure of self-loading mobile concrete mixer . 6
4.2 Basic structure of compulsory concrete mixers . 6
5 Commercial specifications . 6
5.1 Basic characteristics of a concrete mixer . 6
5.1.1 General data . 6
5.1.2 Detailed data for the concrete mixer components . 7
5.2 Dimensional characteristics of concrete mixers . 8
5.3 Other specifications for particular types of concrete mixers. 9
5.3.1 General. 9
5.3.2 Tipping drum gravity concrete mixer . 9
5.3.3 Reversing-drum concrete mixer . 9
5.3.4 Discharging-chute concrete mixer .10
5.3.5 Pan-type concrete mixers .10
5.3.6 Paddle concrete mixer . .12
5.3.7 Continuous-type concrete mixer . .12
5.3.8 Self-loading mobile concrete mixer .12
Annex A (informative) Examples of concrete mixer structures and dimensional characteristics .14
Bibliography .35
© ISO 2021 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 18650-1:2021(E)

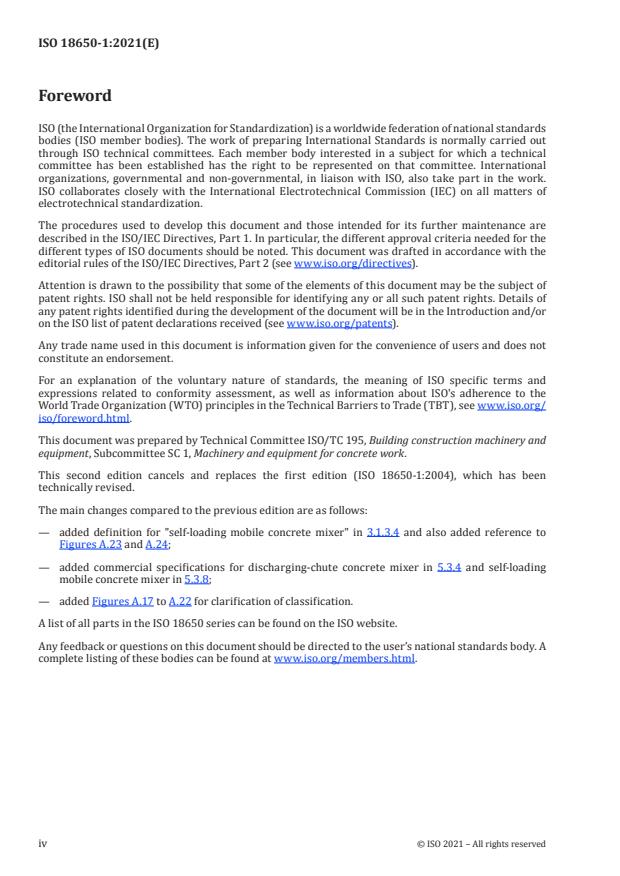

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 195, Building construction machinery and
equipment, Subcommittee SC 1, Machinery and equipment for concrete work.
This second edition cancels and replaces the first edition (ISO 18650-1:2004), which has been
technically revised.
The main changes compared to the previous edition are as follows:
— added definition for "self-loading mobile concrete mixer" in 3.1.3.4 and also added reference to
Figures A.23 and A.24;
— added commercial specifications for discharging-chute concrete mixer in 5.3.4 and self-loading
mobile concrete mixer in 5.3.8;
— added Figures A.17 to A.22 for clarification of classification.
A list of all parts in the ISO 18650 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2021 – All rights reserved

---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 18650-1:2021(E)
Building construction machinery and equipment —
Concrete mixers —
Part 1:
Commercial specifications
1 Scope
This document establishes the content for commercial literature for concrete mixers used either as
individual machines on building sites or as components of batching plants.
Definitions refer to whole machines, their structure and parameters.
The commercial specifications establish technical characteristics of the whole machines and their
components.
Truck mixers, as defined in ISO 19711-1, are excluded from this document.
2 Normative references
There are no normative references in this document.
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1
concrete mixer
machine designed for the production of concrete by mixing of measured (by mass or volume)
proportions of water, cement, aggregate and possibly chemical additives, within a certain time limit
Note 1 to entry: A concrete mixer can be furnished with the following accessories: charging skip hoist, fixed or
wheeled, or self-propelled supporting frame, mechanical shovel, water dosing equipment, and a skip weighing
system.
3.1.1
batch-type concrete mixer
concrete mixer (3.1) in which charging with concrete constituents and discharging of the drum are
carried out periodically, in batches
3.1.2
continuous-type concrete mixer
concrete mixer (3.1) in which charging with concrete constituents and discharging of the drum are
carried out continuously as an uninterrupted flow
Note 1 to entry: See Figures A.15 and A.16 for examples.
© ISO 2021 – All rights reserved 1

---------------------- Page: 5 ----------------------
ISO 18650-1:2021(E)

3.1.3
gravity concrete mixer
free-fall concrete mixer
concrete mixer (3.1) where mixing is performed by repeatedly elevating the mixed concrete and
dropping it from a certain height, inside a mixing drum, during its rotation
3.1.3.1
reversing-drum concrete mixer
reversing concrete mixer
gravity concrete mixer (3.1.3) with a reversible direction of rotation of the mixing drum where discharge
of mixed concrete is by reversing the rotation of the drum
Note 1 to entry: See Figures A.4 and A.5 for examples.
3.1.3.2
tipping-drum concrete mixer
free-fall concrete mixer (3.1.3) with a tipping mixing drum, open at one end for charging and discharging
of the concrete mix where discharging is carried out by tilting the drum
Note 1 to entry: See Figures A.1, A.2 and A.3 for examples.
3.1.3.3
discharging-chute concrete mixer
free-fall concrete mixer (3.1.3) with a mixing drum open at both sides where charging is carried out
from one side and discharging from the other by means of a chute entering the drum
Note 1 to entry: See Figure A.17 for an example.
3.1.3.4
self-loading mobile concrete mixer
gravity concrete mixer (3.1.3) with a reversible direction of rotation of the mixing drum where
discharge of mixed concrete is by reversing the rotation of the drum, integrated into a self-propelled
frame equipped with a self-loading attachment intended to use for a complete production and batching
of concrete, including transportation on road and off-road to reach the pouring site
Note 1 to entry: See Figures A.23 and A.24 for examples.
3.1.4
compulsory concrete mixer
concrete mixer (3.1) with mixing effected by the action of one or more agitators moving inside a mixing
chamber with either a vertical axis (pan) or horizontal axis (trough)
Note 1 to entry: See Figure A.18 for an example.
3.1.4.1
pan-type concrete mixer
compulsory concrete mixer (3.1.4) with agitators rotating about the vertical axis of a stationary or
rotating pan
3.1.4.2
turbo concrete mixer
compulsory concrete mixer (3.1.4) with an agitator rotating about the vertical axis of a stationary pan,
charged from the top and discharged by opening a segment of the pan bottom
Note 1 to entry: See Figures A.6, A.7 and A.8 for examples.
2 © ISO 2021 – All rights reserved

---------------------- Page: 6 ----------------------
ISO 18650-1:2021(E)

3.1.4.3
planetary concrete mixer
compulsory concrete mixer (3.1.4) with vertically mounted agitators having a planetary type of motion,
inside a stationary pan where the mixer is charged from the top, and discharged by opening a segment
of the pan bottom
Note 1 to entry: See Figures A.9 and A.10 for examples.
3.1.4.4
turbo planetary concrete mixer
compulsory concrete mixer (3.1.4) having one agitator rotating about the vertical axis of a stationary
pan in addition to other agitators in planetary motion where the mixer is charged from the top and
discharged by opening a segment of the pan bottom
Note 1 to entry: See Figure A.19 for an example.
3.1.4.5
counter-current operation concrete mixer
compulsory concrete mixer (3.1.4)with one or more agitators rotating about the vertical axes in a
counter-rotating pan where the mixer is charged from the top and discharged by opening a segment of
the pan bottom
Note 1 to entry: See Figure A.20 for an example.
3.1.4.6
concurrent operation concrete mixer
compulsory concrete mixer (3.1.4) with one or more agitators rotating about vertical axes in a pan
rotating concurrently where the mixer is charged from the top and discharged by opening a segment of
the pan bottom
Note 1 to entry: See Figure A.21 for example.
3.1.4.7
concrete mixer with high-speed stirrer
concrete mixer with high-speed activator
compulsory concrete mixer (3.1.4) with one or more agitators rotating about vertical axes including one
high speed agitator (activator) where the mixer is charged from the top and discharged by opening a
segment of the pan bottom
Note 1 to entry: See Figure A.22 for an example.
3.1.4.8
paddle concrete mixer
compulsory concrete mixer (3.1.4) with one or two paddle agitators rotating about horizontal axis in a
casing (trough) where the mixer is charged from the top and discharged by opening a segment of the
pan bottom
Note 1 to entry: The paddles may be straight or helix edged.
Note 2 to entry: See Figures A.11, A.12, A.13 and A.14 for examples.
3.2
charging time
t
1
duration, expressed in seconds, of charging the concrete components to the batch-type concrete mixer
(3.1.1) for one batch
© ISO 2021 – All rights reserved 3

---------------------- Page: 7 ----------------------
ISO 18650-1:2021(E)

3.3
mixing time
t
2
duration, expressed in seconds, from the completion of charging the
concrete components in a batch-type concrete mixer (3.1.1) to the completion of their mixing
3.4
mixing time
t
2
duration, expressed in seconds, during which the concrete
components in a continuous-type concrete mixer (3.1.2) are kept in the mixing chamber
Note 1 to entry: The mixing time for a continuous-type concrete mixer is calculated as follows:
m
c
t =
2
q
m
where
m is the mass of concrete components in the mixing chamber, expressed in kilograms;
c
q is the mass flow rate of the concrete components being charged, expressed in kilograms per second.
m
3.5
discharging time
t
3
duration, expressed in seconds, from the start of discharging to its completion
Note 1 to entry: The remainder in the mixer after discharging is expected to not to exceed 3 % of ready concrete
capacity (3.10).
3.6
reset time
t
4
duration, expressed in seconds, from the completion of the discharging to the start of charging for the
next batch
3.7
cycle time
t
c
duration, expressed in seconds, from the start of charging concrete components to the completion of
preparation to accept the next charge after the reset
Note 1 to entry: The cycle time is calculated as follows:
t =+ttt++t
c 12 34
3.8
number of batches
n
quantity of batches of mixing in a one-hour period of time
Note 1 to entry: The number of batches per hour is calculated as follows:
n = 3 600 / t
c
where t is the cycle time (3.7), expressed in seconds.
c
4 © ISO 2021 – All rights reserved

---------------------- Page: 8 ----------------------
ISO 18650-1:2021(E)

3.9
dry components capacity
V
c
volume, expressed in cubic metres, of dry components (cement + aggregates) for one batch
3.10
ready concrete capacity
V
u
volume, expressed in cubic meters, of ready concrete received from one batch
Note 1 to entry: The approximate volume of ready concrete received from one batch can be calculated as follows:
V = V · α
u c
where
V is the dry components capacity (3.9), expressed in cubic metres;
c
α is the coefficient equal to the ratio V / V , which, for ordinary concrete [as defined in Note 1 to
u c
entry for rated capacity (3.11)], is 0,7.
3.11
rated capacity
parameter equal to the dry components capacity (3.9), V , divided by the ready concrete capacity (3.10),
c
V
u
Note 1 to entry: Typically, concrete mixer rated capacity refers to the ordinary concrete used in building sites
3 3
which has a density between 1 800 kg/m and 2 500 kg/m and is composed of cement, water, fine and coarse
mineral aggregates and possibly mineral additives and chemical admixtures. In the case of special concrete mixes
(e.g. heavy aggregates), it is necessary that the concrete mixer capacity value be agreed between the supplier and
purchaser.
3 3
EXAMPLE If the dry-components capacity for a mixer is 0,5 m and the ready concrete capacity is 0,35 m ,
then the rated capacity is 350/500.
3.12
theoretical output capacity
Q
number of cubic metres of ready concrete received from the mixer per hour of operation expressed in
cubic meters per hour
Note 1 to entry: The theoretical output for a batch type concrete mixer is calculated as follows:
Q = n × V
u
where
n is the number of batches (3.8) per hour;
V is the ready concrete capacity (3.10), expressed in cubic metres.
u
Note 2 to entry: The theoretical output capacity for a continuous mixer is calculated as follows:
3600×q
m
Q=
ρ
where
© ISO 2021 – All rights reserved 5

---------------------- Page: 9 ----------------------
ISO 18650-1:2021(E)

q is the mass flow rate of charging concrete components, expressed in kilograms per second;
m
ρ is the specific gravity of the produced concrete components, expressed in kilograms per cubic
metre.
4 Description of the basic structures of concrete mixers
4.1 Basic structure of gravity concrete mixers
4.1.1 General
Gravity concrete mixers (see Figures A.1 to A.5) consist of the following basic units: an electric motor
or combustion engine, a mixing drum, a mixing drum transmission, and a tipping drum mechanism and
supporting frame, which may be provided with wheels to aid relocation. The larger machines (with a
3
capacity larger than approximately 0,35 m ) typically have a skip hoist or charging bucket, a water-
dosing unit and a towbar (see Figures A.3, A.4 and A.5).
4.1.2 Basic structure of self-loading mobile concrete mixer
Self-loading mobile concrete mixer consists of the following basic units: a self-propelled chassis, a
mixing drum and a self-loading attachment (see Figures A.23 and A.24).
4.2 Basic structure of compulsory concrete mixers
Compulsory concrete mixers (see Figures A.6 to A.14) consist of the following basic units: a pan or
trough, mixing blades, an electric motor and transmission for the mixing-blades drive, a discharging
3
gate and its drive. Larger machines (with a capacity larger than approximately 0,35 m ) are typically
equipped with a charging skip hoist, a cover for the pan or trough and a water-distributing installation
(see Figures A.7, A.8, A.10 and A.14). For easy relocation, the machines may be provided with wheels.
5 Commercial specifications
5.1 Basic characteristics of a concrete mixer
5.1.1 General data
Specify the following parameters in the designated units, where given:
a) general type, e.g. tipping drum, reversing drum, discharging chute, pan, turbo, planetary, turbo-
planetary, counter-current operation, concurrent operation, with high-speed stirrer and paddle
concrete mixer;
3
b) rated capacity, in m ;
3
— dry components capacity, in m ;
3
— ready concrete capacity, in m ;
3
— theoretical output capacity, in m ;
3
c) output per hour for a specified number of cycles, n, in m /h;
— charging time, in s;
— mixing time, in s;
— discharging time, in s;
6 © ISO 2021 – All rights reserved

---------------------- Page: 10 ----------------------
ISO 18650-1:2021(E)

— reset time, in s;
— cycle time, in s;
-1
— number of batches, in h ;
This parameter designates the technical capability of a mixer and usually refers to ordinary
concrete (as defined in Note 1 to entry 3.11) production. Some concrete mixes (e.g. with a low
water/cement ra
...

NORME ISO
INTERNATIONALE 18650-1
Deuxième édition
2021-05
Machines et matériels pour la
construction des bâtiments —
Malaxeurs à béton —
Partie 1:
Spécifications commerciales
Building construction machinery and equipment — Concrete
mixers —
Part 1: Commercial specifications
Numéro de référence
ISO 18650-1:2021(F)
©
ISO 2021

---------------------- Page: 1 ----------------------
ISO 18650-1:2021(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 18650-1:2021(F)

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Description des structures de base des malaxeurs à béton . 6
4.1 Structure de base des malaxeurs à béton par gravité . 6
4.1.1 Généralités . 6
4.1.2 Structure de base d’un malaxeur à béton mobile autochargeur. 6
4.2 Structure de base des malaxeurs à béton à mélange forcé . 6
5 Spécifications commerciales . 7
5.1 Caractéristiques de base d’un malaxeur à béton . 7
5.1.1 Données générales . 7
5.1.2 Données détaillées relatives aux composants des malaxeurs à béton . 8
5.2 Caractéristiques dimensionnelles des malaxeurs à béton . 9
5.3 Autres spécifications pour types particuliers de malaxeurs à béton . 9
5.3.1 Généralités . 9
5.3.2 Malaxeur à béton par gravité à tambour basculant . 9
5.3.3 Malaxeur à béton à tambour inverseur .10
5.3.4 Malaxeur à béton à goulotte de déchargement .10
5.3.5 Malaxeurs à béton à cuve .11
5.3.6 Malaxeur à béton à palettes .12
5.3.7 Malaxeur à béton de type production en continu .13
5.3.8 Malaxeur à béton mobile autochargeur .13
Annexe A (informative) Exemples de structures et de caractéristiques dimensionnelles
des malaxeurs à béton .14
Bibliographie .35
© ISO 2021 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 18650-1:2021(F)

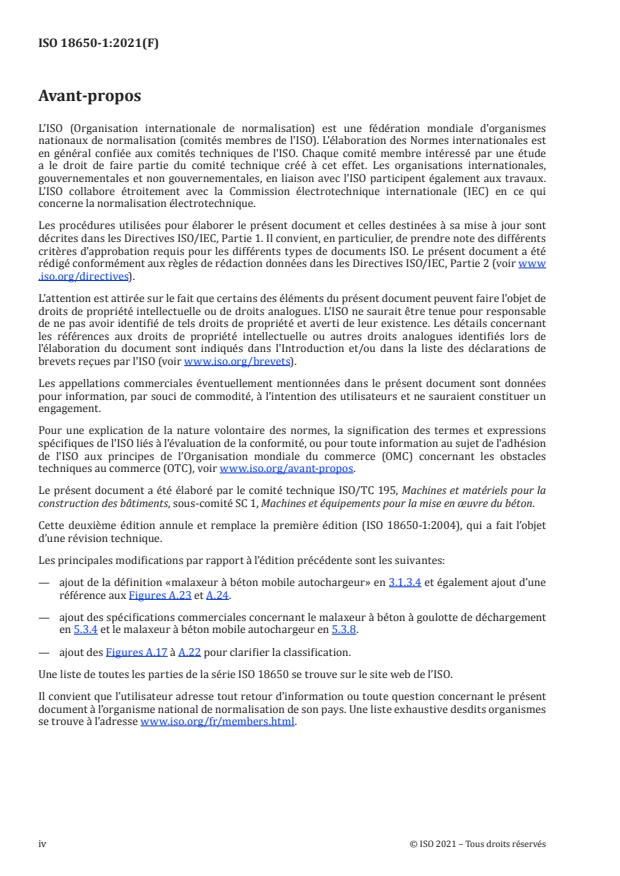

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 195, Machines et matériels pour la
construction des bâtiments, sous-comité SC 1, Machines et équipements pour la mise en œuvre du béton.
Cette deuxième édition annule et remplace la première édition (ISO 18650-1:2004), qui a fait l’objet
d’une révision technique.
Les principales modifications par rapport à l’édition précédente sont les suivantes:
— ajout de la définition «malaxeur à béton mobile autochargeur» en 3.1.3.4 et également ajout d’une
référence aux Figures A.23 et A.24.
— ajout des spécifications commerciales concernant le malaxeur à béton à goulotte de déchargement
en 5.3.4 et le malaxeur à béton mobile autochargeur en 5.3.8.
— ajout des Figures A.17 à A.22 pour clarifier la classification.
Une liste de toutes les parties de la série ISO 18650 se trouve sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
iv © ISO 2021 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 18650-1:2021(F)
Machines et matériels pour la construction des
bâtiments — Malaxeurs à béton —
Partie 1:
Spécifications commerciales
1 Domaine d’application
Le présent document établit le contenu de la littérature commerciale concernant les malaxeurs de béton
utilisés comme machines individuelles sur les chantiers de construction ou constitutifs de centrales de
production de béton.
Les définitions se réfèrent à des machines complètes, à leur structure et à leurs paramètres.
Les spécifications commerciales établissent les caractéristiques techniques des machines complètes et
de leurs composants.
Les bétonnières portées telles que définies dans l’ISO 19711-1 sont exclues du présent document.
2 Références normatives
Le présent document ne contient aucune référence normative.
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
3.1
malaxeur à béton
machine conçue pour la production de béton en mélangeant des proportions dosées (en masse ou en
volume) d’eau, de ciment, de granulat et éventuellement d’additifs chimiques, dans une certaine limite
de temps
Note 1 à l'article: Un malaxeur à béton peut être équipé des accessoires suivants: skip de chargement, châssis
porteur fixe, à roues ou automoteur, pelle mécanique, équipement de dosage de l’eau et système de pesage du
skip.
3.1.1
malaxeur à béton de type production discontinue
malaxeur à béton (3.1) dans laquelle le chargement des constituants du béton et le déchargement du
tambour sont réalisés périodiquement, par charges successives
© ISO 2021 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO 18650-1:2021(F)

3.1.2
malaxeur à béton de type production en continu
malaxeur à béton (3.1)dans laquelle le chargement des constituants du béton et le déchargement du
tambour sont réalisés en continu, sans interruption du débit
Note 1 à l'article: Voir les Figures A.15 et A.16 pour des exemples.
3.1.3
malaxeur à béton par gravité
malaxeur à béton à chute libre
malaxeur à béton (3.1) dans laquelle le malaxage est effectué en faisant, de manière répétée, monter
le béton et en le faisant tomber d’une certaine hauteur à l’intérieur du tambour mélangeur, pendant sa
rotation
3.1.3.1
malaxeur à béton à tambour inverseur
malaxeur à béton inverseur
malaxeur à béton par gravité (3.1.3), dont le sens de rotation du tambour mélangeur est inverseur, le
déchargement du béton mélangé étant effectué en inversant le sens de rotation du tambour
Note 1 à l'article: Voir les Figures A.4 et A.5 pour des exemples.
3.1.3.2
malaxeur à béton à tambour basculant
malaxeur à béton à chute libre (3.1.3) avec un tambour mélangeur basculant ouvert à une extrémité
pour le chargement et le déchargement du mélange de béton, le déchargement étant effectué en faisant
basculer le tambour
Note 1 à l'article: Voir les Figures A.1, A.2 et A.3 pour des exemples.
3.1.3.3
malaxeur à béton à goulotte de déchargement
malaxeur à béton à chute libre (3.1.3) avec un tambour mélangeur ouvert des deux côtés, le chargement
étant effectué d’un côté et le déchargement de l’autre, au moyen d’une goulotte qui entre dans le tambour
Note 1 à l'article: Voir la Figure A.17 pour un exemple.
3.1.3.4
malaxeur à béton mobile autochargeur
malaxeur à béton par gravité (3.1.3), dont le sens de rotation du tambour mélangeur est inverseur, le
déchargement du béton mélangé étant effectué en inversant le sens de rotation du tambour, intégrée
dans un châssis automoteur équipé d’un accessoire autochargeur destiné à être utilisé pour une
production et un dosage complets du béton, y compris le transport sur route et sur chantier jusqu’au
site de distribution
Note 1 à l'article: Voir les Figures A.23 et A.24 pour des exemples.
3.1.4
malaxeur à béton à mélange forcé
malaxeur à béton (3.1) dans laquelle le malaxage est effectué sous l’action d’un ou plusieurs agitateurs
qui se déplacent à l’intérieur d’une chambre de malaxage selon un axe vertical (cuve) ou un axe
horizontal (goulotte)
Note 1 à l'article: Voir la Figure A.18 pour un exemple.
3.1.4.1
malaxeur à béton à cuve
malaxeur à béton à mélange forcé (3.1.4) avec des agitateurs qui tournent autour de l’axe vertical d’une
cuve fixe ou rotative
2 © ISO 2021 – Tous droits réservés

---------------------- Page: 6 ----------------------
ISO 18650-1:2021(F)

3.1.4.2
malaxeur à béton de type turbo
malaxeur à béton à mélange forcé (3.1.4) avec un agitateur qui tourne autour de l’axe vertical d’une cuve
fixe chargée depuis le dessus et vidangée par l’ouverture d’un segment au fond de la cuve
Note 1 à l'article: Voir les Figures A.6, A.7 et A.8 pour des exemples.
3.1.4.3
malaxeur à béton de type planétaire
malaxeur à béton à mélange forcé (3.1.4) avec des agitateurs montés verticalement effectuant un
mouvement de type planétaire à l’intérieur d’une cuve fixe, le malaxeur étant chargé depuis le dessus et
vidangé par l’ouverture d’un segment au fond de la cuve
Note 1 à l'article: Voir les Figures A.9 et A.10 pour des exemples.
3.1.4.4
malaxeur à béton de type turbo-planétaire
malaxeur à béton à mélange forcé (3.1.4) avec un agitateur qui tourne autour de l’axe vertical d’une cuve
fixe, en plus d’autres agitateurs effectuant un mouvement planétaire, le malaxeur étant chargé depuis le
dessus et vidangé par l’ouverture d’un segment au fond de la cuve
Note 1 à l'article: Voir la Figure A.19 pour un exemple.
3.1.4.5
malaxeur à béton de type contre-courant
malaxeur à béton à mélange forcé (3.1.4) avec un ou plusieurs agitateurs qui tournent autour des axes
verticaux dans une cuve à rotation antagoniste, le malaxeur étant chargé depuis le dessus et vidangé
par l’ouverture d’un segment au fond de la cuve
Note 1 à l'article: Voir la Figure A.20 pour un exemple.
3.1.4.6
malaxeur à béton de type équi-courant
malaxeur à béton à mélange forcé (3.1.4) avec un ou plusieurs agitateurs qui tournent autour des axes
verticaux dans une cuve qui tourne dans le même sens, le malaxeur étant chargé depuis le dessus et
vidangé par l’ouverture d’un segment au fond de la cuve
Note 1 à l'article: Voir la Figure A.21 pour un exemple.
3.1.4.7
malaxeur à béton à agitateur haute vitesse
malaxeur à béton à agitateur activateur haute vitesse
malaxeur à béton à mélange forcé (3.1.4) avec un ou plusieurs agitateurs qui tournent autour des axes
verticaux, incluant un agitateur (activateur) haute vitesse, le malaxeur étant chargé depuis le dessus et
vidangé par l’ouverture d’un segment au fond de la cuve
Note 1 à l'article: Voir la Figure A.22 pour un exemple.
3.1.4.8
malaxeur à béton à palettes
malaxeur à béton à mélange forcé (3.1.4) avec un ou deux agitateurs à palettes qui tournent autour de
l’axe horizontal dans une enveloppe (goulotte), le malaxeur étant chargé depuis le dessus et vidangé par
l’ouverture d’un segment au fond de la cuve
Note 1 à l'article: Les palettes peuvent être droites ou en hélice.
Note 2 à l'article: Voir les Figures A.11, A.12, A.13 et A.14 pour des exemples.
© ISO 2021 – Tous droits réservés 3

---------------------- Page: 7 ----------------------
ISO 18650-1:2021(F)

3.2
temps de charge
t
1
durée, exprimée en secondes, de chargement des constituants de béton dans le malaxeur à béton de type
production discontinue (3.1.1) pour une charge successive
3.3
temps de malaxage (malaxeur à béton de type production discontinue)
t
2
durée, exprimée en secondes, qui s’écoule entre le chargement effectif des constituants de béton et leur
malaxage effectif dans un malaxeur à béton de type production discontinue (3.1.1)
3.4
temps de malaxage (malaxeur à béton de type production en continu)
t
2
durée, exprimée en secondes, pendant laquelle les constituants de béton d’un malaxeur à béton de type
production en continu (3.1.2) sont maintenus dans la chambre de malaxage
Note 1 à l'article: Le temps de malaxage du malaxeur à béton de type production en continu est calculé comme
suit:
m
c
t =
2
q
m

m
est la masse des constituants de béton dans la chambre de malaxage, exprimée en kilo-
c
grammes;
q
est le débit-masse de chargement des constituants de béton, exprimé en kilogrammes par
m
seconde.
3.5
temps de décharge
t
3
durée, exprimée en secondes, du début d’une opération de déchargement à sa fin
Note 1 à l'article: Le résidu demeurant dans le malaxeur après un déchargement ne dépasse généralement pas
3 % de la capacité de béton frais (3.10).
3.6
temps de reprise
t
4
durée, exprimée en secondes, de la fin du déchargement et au début du chargement de la gâchée suivante
3.7
temps de cycle
t
c
durée, exprimée en secondes, du début de l’opération de chargement des constituants de béton à
l’achèvement de la préparation en vue de l’acceptation des constituants suivants après la reprise
Note 1 à l'article: Le temps de cycle est calculé à partir de la formule suivante:
t =+ttt++t
c 12 34
4 © ISO 2021 – Tous droits réservés

---------------------- Page: 8 ----------------------
ISO 18650-1:2021(F)

3.8
nombre de gâchées
n
quantité de gâchées successives pendant une durée d’une heure
Note 1 à l'article: Le nombre de gâchées par heure est calculé comme suit:
nt=3600/
c

est le temps de cycle (3.7), exprimé en secondes.
t
c
3.9
capacité de composants secs
V
c
volume, exprimé en mètres cubes, de composants secs (ciment + granulats) pour une gâchée successive
3.10
capacité de béton frais
capacité de béton prêt à l’emploi
V
u
volume, exprimé en mètres cubes, de béton frais reçu d’une gâchée
Note 1 à l'article: Le volume approximatif de béton frais reçu d’une gâchée peut être calculé comme suit:
VV=⋅α
uc

V est la capacité de composants secs (3.9), exprimée en mètres cubes;
c
est le coefficient égal au rapport V /V , dont la valeur approximative du béton ordinaire [comme
α
u c
défini dans la Note 1 à l'article pour capacité nominale (3.11)] est 0,7.
3.11
capacité nominale
paramètre égal à la capacité de composants secs (3.9), V , divisée par la capacité de béton frais (3.10), V
c u
Note 1 à l'article: La capacité de béton frais type se réfère au béton ordinaire utilisé dans les chantiers, de
3 3
masse volumique entre 1 800 kg/m et 2 500 kg/m , et constitué de ciment, d’eau, de granulats minéraux fins
et grossiers et, éventuellement, d’additifs minéraux ainsi que d’adjuvants chimiques. En cas de production de
mélanges de béton spéciaux (par exemple utilisation de granulats lourds), il est nécessaire que la valeur de la
capacité de mélange de béton fasse l’objet d’un accord entre le fournisseur et l’acheteur.
3
EXEMPLE La capacité nominale pour un mélange de capacité de composants secs de 0,5 m et de capacité de
3
béton frais de 0,35 m est 350/500.
3.12
capacité de production théorique
Q
nombre de mètres cubes de béton frais compacté produit par le malaxeur par heure de fonctionnement,
exprimée en mètres cubes par heure
Note 1 à l'article: La capacité de production théorique d’un malaxeur à béton de type production discontinue est
calculée comme suit:
Qn=×V
u
© ISO 2021 – Tous droits réservés 5

---------------------- Page: 9 ----------------------
ISO 18650-1:2021(F)


n est le nombre de gâchées (3.8) par heure;
V est la capacité de béton frais (3.10), exprimée en mètres cubes.
u
Note 2 à l'article: La capacité de production théorique d’un malaxeur de type production en continu est calculée
comme suit:
3600×q
m
Q=
ρ

q
est le débit-masse de chargement des constituants de béton, exprimé en kilogrammes par
m
seconde;
ρ est la masse volumique des constituants de béton produits, exprimée en kilogrammes par mètre
cube.
4 Description des structures de base des malaxeurs à béton
4.1 Structure de base des malaxeurs à béton par gravité
4.1.1 Généralités
Les malaxeurs à béton par gravité (voir les Figures A.1 à A.5) se composent des unités de base suivantes:
un moteur électrique ou un moteur à combustion, un tambour mélangeur, une transmission de tambour
mélangeur, et un mécanisme et un cadre d’appui de tambour basculant, pouvant comporter des roues.
3
Les machines de plus grande capacité (d’une capacité supérieure à environ 0,35 m ) comportent
généralement un skip ou une benne de chargement, un doseur d’eau et un timon (voir les Figures A.3,
A.4 et A.5).
4.1.2 Structure de base d’un malaxeur à béton mobile autochargeur
Le malaxeur à béton mobile autochargeur est composé des unités de base suivantes: un châssis
automoteur, un tambour mélangeur et un accessoire autochargeur (voir les Figures A.23 et A.24).
4.2 Structure de base des malaxeurs à béton à mélange forcé
Les malaxeurs à béton à mélange forcé (voir les Figures A.6 à A.14) sont composés des unités de base
suivantes: une cuve ou une goulotte, des lames de mélange, un moteur électrique et une transmission pour
l’entraînement des lames de mélange, une vanne de déchargement et son entraînement. Les machines
3
de plus grande capacité (d’une capacité supérieure à environ 0,35 m ) comportent généralement un
skip de chargement, un couvercle de cuve ou de goulotte et une installation de distribution de l’eau (voir
les Figures A.7, A.8, A.10 et A.14). Afin de faciliter leur déplacement, les machines peuvent comporter
des roues.
6 © ISO 2021 – Tous droits réservés

---------------------- Page: 10 ----------------------
ISO 18650-1:2021(F)

5 Spécifications commerciales
5.1 Caractéristiques de base d’un malaxeur à béton
5.1.1 Données générales
Spécifier les paramètres suivants dans l’unité désignée, lorsqu’elle est donnée:
a) type approprié, par exemple tambour basculant, tambour inverseur, goulotte de déchargement,
cuve, fonctionnement de type turbo, planétaire, turbo-planétaire, contre-courant, équi-courant,
avec agitateur haute vitesse et malaxeur à palettes;
3
b) capacité nominale, en m ;
3
— capacité des composants secs, en m ;
3
— capacité de béton prêt à l'emploi, en m ;
3
— capacité de production théorique, en m ;
3
c) rendement par heure pour un nombre spécifique de cycles par heure, n, en m /h;
— temps de charge, en s;
— le temps de malaxage, en s;
— le temps de décharge, en s;
— temps de reprise, en s;
— temps de cycle, en s;
−1
— nombre de gâchées, en h ;
Ce paramètre désigne la capacité technique d’un malaxeur et, d’habitude, fait référence à la
production de béton ordinaire (comme défini dans la Note 1 à l’article du 3.11). Certains mélanges
de béton (par exemple, mélange avec un faible rapport eau/ciment utilisé dans l’industrie de béton
précontraint) peuvent exiger un temps de malaxage prolongé. Dans ce cas, il est nécessaire que la
capacité de production du malaxeur fasse l’objet d’un accord entre l’acheteur et le fournisseur.
d) calibre maximal des granulats:
— gravier, en mm;
— pierre concassée, en mm;
e) puissance totale installée, en kW;
f) masse de la machine de base, en kg;
g) masse de la machine à vide en mode de fonctionnement, en kg;
h) dimensions hors tout en fonctionnement:
— longueur, en mm;
— largeur, en mm;
— hauteur, en mm.
© ISO 2021 – Tous droits réservés 7

---------------------- Page: 11 ----------------------
ISO 18650-1:2021(F)

5.1.2 Données détaillées relatives aux composants des malaxeurs à béton
5.1.2.1 Moteurs électriques et moteurs à combustion pour mécanismes de malaxage
Spécifier si l’unité est entraînée par un moteur électrique ou un moteur à combustion interne, avec les
informations appropriées:
a) moteurs électriques:
— nombre de phases;
— tension d’alimentation, en V;
— puissance, en kW;
— fréquence, en Hz;
−1
— vitesse de rotation, en min ;
b) moteurs à combustion interne:
— type:
— à essence 4 temps;
— à essence 2 temps;
— diesel;
— puissance, en kW;
−1
— vitesse de rotation, en min .
5.1.2.2 Skip ou benne avec spécifications facultatives
Spécifier ce qui suit:
3
a) capacité du skip ou de la benne, en m ;
b) vitesse de levage et de descente, en m/min;
c) temps de levage et de descente (pour la benne de chargement), en s;
d) masse du skip ou de la benne, en kg .
5.1.2.3 Installation hydraulique ou pneumatique pour mécanismes orientables
Spécifier ce qui suit:
a) capacité de la pompe hydraulique ou du compresseur, en l/min;
b) pression maximale (manométrique), en MPa;
c) volume du réservoir d’huile hydraulique ou du réservoir d’air, en L.
5.1.2.4 Installation de dosage de l’eau (doseur) avec spécifications facultatives
Spécifier ce qui suit:
a) pression de l’eau d’alimentation, en MPa;
b) capacité de la pompe à eau, en l/min;
8 © ISO 2021 – Tous droits réservés

---------------------- Page: 12 ----------------------
ISO 18650-1:2021(F)

c) diamètre nominal du tube d’alimentation en eau, en mm;
d) type de doseur d’eau:
— type d’écoulement du débitmètre;
— type de volume du réservoir d’eau;
— type de peseuse avec niveau;
e) plage de fonctionnement du doseur d’eau, en L.
5.2 Caractéristiques dimensionnelles des malaxeurs à béton
Les dimensions et les caractéristiques d’un malaxeur à béton doivent comprendre les données suivantes
nécessaires à son installation et à son fonctionnement:
a) dimensions hors tout (longueur, largeur et hauteur) en mode de fonctionnement et de préparation
pour transfert (concerne un malaxeur équipé de roues);
b) angle d’inclinaison maximal du tambour mélangeur en fonctionnement (concerne les malaxeurs à
béton à tambour basculant);
c) dimensions et emplacement des orifices de chargement et de déchargement, y compris l’angle de
pivotement, pour la vanne de déchargement;
d) dimensions du skip ou de la benne de chargement:
— largeur et longueur du tapis du skip;
— dimensions hors tout du skip et de la benne;
e) emplacement du skip de chargement par rapport au tambour ou à la cuve;
f) dimensions de la cuve et de son couvercle (diamètre, hauteur);
g) espacement des orifices de montage (concerne les malaxeurs stationnaires).
NOTE Les Figures A.1 à A.6 et A.8 à A.14 présentent des exemples de caractéristiques dimensionnelles des
malaxeurs à béton.
5.3 Autres spécifications pour types particuliers de malaxeurs à béton
5.3.1 Généralités
Ces caractéristiques complètent les données fournies en 5.1.
5.3.2 Malaxeur à béton par gravité à tambour basculant
Spécifier ce qui suit:
−1
a) nombre de rotations du tambour, en min ;
b) méthode de protection supplémentaire contre les chocs électriques (isolation de seconde catégorie,
dispositif à courant résiduel, transformateur d’isolation, etc.);
c) vitesse de transport admissible, en km/h;
d) type de mécanisme orientable:
— manuel:
— levier à main avec verrouillage de la position du tambour;
© ISO 2021 – Tous droits réservés 9

---------------------- Page: 13 ----------------------
ISO 18650-1:2021(F)

— volant de manœuvre avec: verrouillage direct de la position du tambour, verrouillage de la
position du tambour actionné par une pédale ou un disque de frein;
— pneumatique;
— hydraulique;
e) type et dimensions des roues:
— fer;
— élastique;
— bandages pleins;
— bandages pneumatiques;
f) options:
— timon d’automobile ou de camion, garde-boue, plaque minéralogique avec équipement
d’éclairage et essieu monté sur ressort pour un remorquage jusqu’à une vitesse de 80 km/h;
— couvercle de tambour pour malaxage horizontal;
— rondelle du couvercle de tambour.
NOTE Pour les dimensions, voir 5.2 et les Figures A.1, A.2 et A.3.
5.3.3 Malaxeur à béton à tambour inverseur
Spécifier ce qui suit:
−1
a) nombre de rotations du tambour, en min ;
b) vitesse de transport/traction admissible, en km/h;
c) options:
— pelle de raclage;
— équipement de dosage de l’eau (débitmètre ou doseur d’eau par volume, crépine et vanne
d’arrêt);
— système de pesage du skip.
NOTE Pour les dimensions, voir 5.2 et les Figures A.4 et A.5.
5.3.4 Malaxeur à béton à goulotte de déchargement
Spécifier ce qui suit:
−1
a) nombre de rotations du tambour, en min ;
b) vitesse de transport/traction admissible, en km/h;
— options:
— pelle de raclage;
— équipement de dosage de l’eau (débitmètre ou doseur d’eau par volume, crépine et soupape sans
assise);
— système de pesage du skip.
10 © ISO 2021 – Tous droits réservés

---------------------- Page: 14 ----------------------
ISO 18650-1:2021(F)

NOTE Pour les dimensions, voir 5.2.
5.3.5 Malaxeurs à béton à cuve
5.3.5.1 Données générales
NOTE Voir les Figures A.6, A.7, A.8, A.9 et A.10.
Spécifier ce qui suit:
a) méthode de déchargement du malaxeur:
— vanne tournante ou coulissante à actionnement manuel ou vanne mobile à entraînement
électromécanique, hydraulique ou pneumatique;
— ouverture située au centre du fond de la cuve;
— par basculement du malaxeur;
b) méthode de suspension des bras des lames de mélange:
— rigide;
— élastique;
c)
...

FINAL
INTERNATIONAL ISO/FDIS
DRAFT
STANDARD 18650-1
ISO/TC 195/SC 1
Building construction machinery and
Secretariat: JISC
equipment — Concrete mixers —
Voting begins on:
2021-02-15
Part 1:
Voting terminates on:
Commercial specifications
2021-04-12
Machines et matériels pour la construction des bâtiments —
Malaxeurs à béton —
Partie 1: Spécifications commerciales
RECIPIENTS OF THIS DRAFT ARE INVITED TO
SUBMIT, WITH THEIR COMMENTS, NOTIFICATION
OF ANY RELEVANT PATENT RIGHTS OF WHICH
THEY ARE AWARE AND TO PROVIDE SUPPOR TING
DOCUMENTATION.
IN ADDITION TO THEIR EVALUATION AS
Reference number
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO-
ISO/FDIS 18650-1:2021(E)
LOGICAL, COMMERCIAL AND USER PURPOSES,
DRAFT INTERNATIONAL STANDARDS MAY ON
OCCASION HAVE TO BE CONSIDERED IN THE
LIGHT OF THEIR POTENTIAL TO BECOME STAN-
DARDS TO WHICH REFERENCE MAY BE MADE IN
©
NATIONAL REGULATIONS. ISO 2021

---------------------- Page: 1 ----------------------
ISO/FDIS 18650-1:2021(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2021
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2021 – All rights reserved

---------------------- Page: 2 ----------------------
ISO/FDIS 18650-1:2021(E)

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Description of the basic structures of concrete mixers . 6
4.1 Basic structure of gravity concrete mixers . 6
4.1.1 General. 6
4.1.2 Basic structure of self-loading mobile concrete mixer . 6
4.2 Basic structure of compulsory concrete mixers . 6
5 Commercial specifications . 6
5.1 Basic characteristics of a concrete mixer . 6
5.1.1 General data . 6
5.1.2 Detailed data for the concrete mixer components . 7
5.2 Dimensional characteristics of concrete mixers . 8
5.3 Other specifications for particular types of concrete mixers. 9
5.3.1 General. 9
5.3.2 Tipping drum gravity concrete mixer . 9
5.3.3 Reversing-drum concrete mixer . 9
5.3.4 Discharging-chute concrete mixer .10
5.3.5 Pan-type concrete mixers .10
5.3.6 Paddle concrete mixer . .12
5.3.7 Continuous-type concrete mixer . .12
5.3.8 Self-loading mobile concrete mixer .12
Annex A (informative) Examples of concrete mixer structures and dimensional characteristics .14
Bibliography .35
© ISO 2021 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO/FDIS 18650-1:2021(E)

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 195, Building construction machinery and
equipment, Subcommittee SC 1, Machinery and equipment for concrete work.
This second edition cancels and replaces the first edition (ISO 18650-1:2004), which has been
technically revised.
The main changes compared to the previous edition are as follows:
— added definition for "self-loading mobile concrete mixer" in 3.1.3.4 and also added reference to
Figures A.23 and A.24;
— added commercial specifications for discharging-chute concrete mixer in 5.3.4 and self-loading
mobile concrete mixer in 5.3.8;
— added Figures A.17 to A.22 for clarification of classification.
A list of all parts in the ISO 18650 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2021 – All rights reserved

---------------------- Page: 4 ----------------------
FINAL DRAFT INTERNATIONAL STANDARD ISO/FDIS 18650-1:2021(E)
Building construction machinery and equipment —
Concrete mixers —
Part 1:
Commercial specifications
1 Scope
This document establishes the content for commercial literature for concrete mixers used either as
individual machines on building sites or as components of batching plants.
Definitions refer to whole machines, their structure and parameters.
The commercial specifications establish technical characteristics of the whole machines and their
components.
Truck mixers, as defined in ISO 19711, are excluded from this document.
2 Normative references
There are no normative references in this document.
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1
concrete mixer
machine designed for the production of concrete by mixing of measured (by mass or volume)
proportions of water, cement, aggregate and possibly chemical additives, within a certain time limit
Note 1 to entry: A concrete mixer can be furnished with the following accessories: charging skip hoist, fixed
or wheeled, or self-propelled supporting frame, mechanical shovel, water dosing equipment, and a skip
weighing system.
3.1.1
batch-type concrete mixer
concrete mixer (3.1) in which charging with concrete constituents and discharging of the drum are
carried out periodically, in batches
3.1.2
continuous-type concrete mixer
concrete mixer (3.1) in which charging with concrete constituents and discharging of the drum are
carried out continuously as an uninterrupted flow
Note 1 to entry: See Figures A.15 and A.16 for examples.
© ISO 2021 – All rights reserved 1

---------------------- Page: 5 ----------------------
ISO/FDIS 18650-1:2021(E)

3.1.3
gravity concrete mixer
free-fall concrete mixer
concrete mixer (3.1) where mixing is affected by repeatedly elevating the mixed concrete and dropping
it from a certain height, inside a mixing drum, during its rotation
3.1.3.1
reversing-drum concrete mixer
reversing concrete mixer
gravity concrete mixer (3.1.3) with a reversible direction of rotation of the mixing drum where discharge
of mixed concrete is by reversing the rotation of the drum
Note 1 to entry: See Figures A.4 and A.5 for examples.
3.1.3.2
tipping-drum concrete mixer
free-fall concrete mixer (3.1.3) with a tipping mixing drum, open at one end for charging and discharging
of the concrete mix where discharging is carried out by tilting the drum
Note 1 to entry: See Figures A.1, A.2 and A.3 for examples.
3.1.3.3
discharging-chute concrete mixer
free-fall concrete mixer (3.1.3) with a mixing drum open at both sides where charging is carried out
from one side and discharging from the other by means of a chute entering the drum
Note 1 to entry: See Figure A.17 for an example.
3.1.3.4
self-loading mobile concrete mixer
gravity concrete mixer (3.1.3) with a reversible direction of rotation of the mixing drum where
discharge of mixed concrete is by reversing the rotation of the drum, integrated into a self-propelled
frame equipped with a self-loading attachment intended to use for a complete production and batching
of concrete, including transportation on road and off-road to reach the pouring site
Note 1 to entry: See Figures A.23 and A.24 for examples.
3.1.4
compulsory concrete mixer
concrete mixer (3.1) with mixing effected by the action of one or more agitators moving inside a mixing
chamber with either a vertical axis (pan) or horizontal axis (trough)
Note 1 to entry: See Figure A.18 for an example.
3.1.4.1
pan-type concrete mixer
compulsory concrete mixer (3.1.4) with agitators rotating about the vertical axis of a stationary or
rotating pan
3.1.4.2
turbo concrete mixer
compulsory concrete mixer (3.1.4) with an agitator rotating about the vertical axis of a stationary pan,
charged from the top and discharged by opening a segment of the pan bottom
Note 1 to entry: See Figures A.6, A.7 and A.8 for examples.
2 © ISO 2021 – All rights reserved

---------------------- Page: 6 ----------------------
ISO/FDIS 18650-1:2021(E)

3.1.4.3
planetary concrete mixer
compulsory concrete mixer (3.1.4) with vertically mounted agitators having a planetary type of motion,
inside a stationary pan where the mixer is charged from the top, and discharged by opening a segment
of the pan bottom
Note 1 to entry: See Figures A.9 and A.10 for examples.
3.1.4.4
turbo planetary concrete mixer
compulsory concrete mixer (3.1.4) having one agitator rotating about the vertical axis of a stationary
pan in addition to other agitators in planetary motion where the mixer is charged from the top and
discharged by opening a segment of the pan bottom
Note 1 to entry: See Figure A.19 for an example.
3.1.4.5
counter-current operation concrete mixer
compulsory concrete mixer (3.1.4)with one or more agitators rotating about the vertical axes in a
counter-rotating pan where the mixer is charged from the top and discharged by opening a segment of
the pan bottom
Note 1 to entry: See Figure A.20 for an example.
3.1.4.6
concurrent operation concrete mixer
compulsory concrete mixer (3.1.4) with one or more agitators rotating about vertical axes in a pan
rotating concurrently where the mixer is charged from the top and discharged by opening a segment of
the pan bottom
Note 1 to entry: See Figure A.21 for example.
3.1.4.7
concrete mixer with high-speed stirrer
concrete mixer with high-speed activator
compulsory concrete mixer (3.1.4) with one or more agitators rotating about vertical axes including one
high speed agitator (activator) where the mixer is charged from the top and discharged by opening a
segment of the pan bottom
Note 1 to entry: See Figure A.22 for an example.
3.1.4.8
paddle concrete mixer
compulsory concrete mixer (3.1.4) with one or two paddle agitators rotating about horizontal axis in a
casing (trough) where the mixer is charged from the top and discharged by opening a segment of the
pan bottom
Note 1 to entry: The paddles may be straight or helix edged.
Note 2 to entry: See Figures A.11, A.12, A.13 and A.14 for examples.
3.2
charging time
t
1
duration, expressed in seconds, of charging the concrete components to the batch-type concrete mixer
(3.1.1) for one batch
© ISO 2021 – All rights reserved 3

---------------------- Page: 7 ----------------------
ISO/FDIS 18650-1:2021(E)

3.3
mixing time
t
2
duration, expressed in seconds, from the completion of charging the
concrete components in a batch-type concrete mixer (3.1.1) to the completion of their mixing
3.4
mixing time
t
2
duration, expressed in seconds, during which the concrete
components in a continuous-type concrete mixer (3.1.2) are kept in the mixing chamber
Note 1 to entry: The mixing time for a continuous-type concrete mixer is calculated as follows:
m
c
t =
2
q
m
where
m is the mass of concrete components in the mixing chamber, expressed in kilograms;
c
q is the mass flow rate of the concrete components being charged, expressed in kilograms per second.
m
3.5
discharging time
t
3
duration, expressed in seconds, from the start of discharging to its completion
Note 1 to entry: The remainder in the mixer after discharging is expected to not to exceed 3 % of ready concrete
capacity (3.10).
3.6
reset time
t
4
duration, expressed in seconds, from the completion of the discharging to the start of charging for the
next batch
3.7
cycle time
t
c
duration, expressed in seconds, from the start of charging concrete components to the completion of
preparation to accept the next charge after the reset
Note 1 to entry: The cycle time is calculated as follows:
t =+ttt++t
c 12 34
3.8
number of batches
n
quantity of batches of mixing in a one-hour period of time
Note 1 to entry: The number of batches per hour is calculated as follows:
n = 3 600 / t
c
where t is the cycle time (3.7), expressed in seconds.
c
4 © ISO 2021 – All rights reserved

---------------------- Page: 8 ----------------------
ISO/FDIS 18650-1:2021(E)

3.9
dry components capacity
V
c
volume, expressed in cubic metres, of dry components (cement + aggregates) for one batch
3.10
ready concrete capacity
V
u
volume, expressed in cubic meters, of ready concrete received from one batch
Note 1 to entry: The approximate volume of ready concrete received from one batch can be calculated as follows:
V = V · α
u c
where
V is the dry components capacity (3.9), expressed in cubic metres;
c
α is the coefficient equal to the ratio V / V , which, for ordinary concrete (as defined in the note
u c
in 3.11), is 0,7.
3.11
rated capacity
parameter equal to the dry components capacity (3.9), V , divided by the ready concrete capacity (3.10), V
c u
Note 1 to entry: Typically, concrete mixer rated capacity refers to the ordinary concrete used in building sites
3 3
which has a density between 1 800 kg/m and 2 500 kg/m and is composed of cement, water, fine and coarse
mineral aggregates and possibly mineral additives and chemical admixtures. In the case of special concrete mixes
(e.g. heavy aggregates), it is necessary that the concrete mixer capacity value be agreed between the supplier and
purchaser.
3 3
EXAMPLE If the dry-components capacity for a mixer is 0,5 m and the ready concrete capacity is 0,35 m ,
then the rated capacity is 500/350.
3.12
theoretical output capacity
Q
number of cubic metres of ready concrete received from the mixer per hour of operation expressed in
cubic meters per hour
Note 1 to entry: The theoretical output for a batch type concrete mixer is calculated as follows:
Q = n × V / 1 000
u
where
n is the number of batches (3.8) per hour;
V is the ready concrete capacity (3.10), expressed in cubic metres.
u
Note 2 to entry: The theoretical output capacity for a continuous mixer is calculated as follows:
3600×q
m
Q=
ρ
where
© ISO 2021 – All rights reserved 5

---------------------- Page: 9 ----------------------
ISO/FDIS 18650-1:2021(E)

q is the mass flow rate of charging concrete components, expressed in kilograms per second;
m
ρ is the specific gravity of the produced concrete components, expressed in kilograms per cubic
decimetre.
4 Description of the basic structures of concrete mixers
4.1 Basic structure of gravity concrete mixers
4.1.1 General
Gravity concrete mixers (see Figures A.1 to A.5) consist of the following basic units: an electric motor
or combustion engine, a mixing drum, a mixing drum transmission, and a tipping drum mechanism and
supporting frame, which may be provided with wheels to aid relocation. The larger machines (with a
3
capacity larger than approximately 0,35 m ) typically have a skip hoist or charging bucket, a water-
dosing unit and a towbar (see Figures A.3, A.4 and A.5).
4.1.2 Basic structure of self-loading mobile concrete mixer
Self-loading mobile concrete mixer consists of the following basic units: a self-propelled chassis, a
mixing drum and a self-loading attachment (see Figures A.23 and A.24).
4.2 Basic structure of compulsory concrete mixers
Compulsory concrete mixers (see Figures A.6 to A.14) consist of the following basic units: a pan or
trough, mixing blades, an electric motor and transmission for the mixing-blades drive, a discharging
3
gate and its drive. Larger machines (with a capacity larger than approximately 0,35 m ) are typically
equipped with a charging skip hoist, a cover for the pan or trough and a water-distributing installation
(see Figures A.7, A.8, A.10 and A.14). For easy relocation, the machines may be provided with wheels.
5 Commercial specifications
5.1 Basic characteristics of a concrete mixer
5.1.1 General data
Specify the following parameters in the designated units, where given:
a) general type, e.g. tipping drum, reversing drum, discharging chute, pan, turbo, planetary, turbo-
planetary, counter-current operation, concurrent operation, with high-speed stirrer and paddle
concrete mixer;
3
b) rated capacity, in m ;
3
— dry components capacity, in m ;
3
— ready concrete capacity, in m ;
3
— theoretical output capacity, in m ;
3
c) output per hour for a specified number of cycles, n, in m /h;
— charging time, in s;
— mixing time, in s;
— discharging time, in s;
6 © ISO 2021 – All rights reserved

---------------------- Page: 10 ----------------------
ISO/FDIS 18650-1:2021(E)

— reset time, in s;
— cycle time, in s;
-1
— number of batches, in h ;
This parameter designa
...

PROJET
NORME ISO/FDIS
FINAL
INTERNATIONALE 18650-1
ISO/TC 195/SC 1
Machines et matériels pour la
Secrétariat: JISC
construction des bâtiments —
Début de vote:
2021-02-15 Malaxeurs à béton —
Vote clos le:
Partie 1:
2021-04-12
Spécifications commerciales
Building construction machinery and equipment — Concrete
mixers —
Part 1: Commercial specifications
LES DESTINATAIRES DU PRÉSENT PROJET SONT
INVITÉS À PRÉSENTER, AVEC LEURS OBSER-
VATIONS, NOTIFICATION DES DROITS DE PRO-
PRIÉTÉ DONT ILS AURAIENT ÉVENTUELLEMENT
CONNAISSANCE ET À FOURNIR UNE DOCUMEN-
TATION EXPLICATIVE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES FINS
INDUSTRIELLES, TECHNOLOGIQUES ET COM-
Numéro de référence
MERCIALES, AINSI QUE DU POINT DE VUE
ISO/FDIS 18650-1:2021(F)
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR POSSI-
BILITÉ DE DEVENIR DES NORMES POUVANT
SERVIR DE RÉFÉRENCE DANS LA RÉGLEMENTA-
©
TION NATIONALE. ISO 2021

---------------------- Page: 1 ----------------------
ISO/FDIS 18650-1:2021(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO/FDIS 18650-1:2021(F)

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Description des structures de base des malaxeurs à béton . 6
4.1 Structure de base des malaxeurs à béton par gravité . 6
4.1.1 Généralités . 6
4.1.2 Structure de base d’un malaxeur à béton mobile autochargeur. 6
4.2 Structure de base des malaxeurs à béton à mélange forcé . 6
5 Spécifications commerciales . 6
5.1 Caractéristiques de base d’un malaxeur à béton . 6
5.1.1 Données générales . 6
5.1.2 Données détaillées relatives aux composants des malaxeurs à béton . 7
5.2 Caractéristiques dimensionnelles des malaxeurs à béton . 9
5.3 Autres spécifications pour types particuliers de malaxeurs à béton . 9
5.3.1 Généralités . 9
5.3.2 Malaxeur à béton par gravité à tambour basculant . 9
5.3.3 Malaxeur à béton à tambour inverseur .10
5.3.4 Malaxeur à béton à goulotte de déchargement .10
5.3.5 Malaxeurs à béton à cuve .10
5.3.6 Malaxeur à béton à palettes .12
5.3.7 Malaxeur à béton de type production en continu .12
5.3.8 Malaxeur à béton mobile autochargeur .13
Annexe A (informative) Exemples de structures et de caractéristiques dimensionnelles
des malaxeurs à béton .14
Bibliographie .35
© ISO 2021 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO/FDIS 18650-1:2021(F)

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/ iso/ fr/ avant -propos .html.
Le présent document a été élaboré par le comité technique ISO/TC 195, Machines et matériels pour la
construction des bâtiments, sous-comité SC 1, Machines et équipements pour la mise en œuvre du béton.
Cette deuxième édition annule et remplace la première édition (ISO 18650-1:2004), qui a fait l’objet
d’une révision technique.
Les principales modifications par rapport à l’édition précédente sont les suivantes:
— ajout de la définition «malaxeur à béton mobile autochargeur» en 3.1.3.4 et également ajout d’une
référence aux Figures A.23 et A.24.
— ajout des spécifications commerciales concernant le malaxeur à béton à goulotte de déchargement
en 5.3.3 et le malaxeur à béton mobile autochargeur en 5.3.7.
— ajout des Figures A.17 à A.22 pour clarifier la classification.
Une liste de toutes les parties de la série ISO 18650 se trouve sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
iv © ISO 2021 – Tous droits réservés

---------------------- Page: 4 ----------------------
PROJET FINAL DE NORME INTERNATIONALE ISO/FDIS 18650-1:2021(F)
Machines et matériels pour la construction des
bâtiments — Malaxeurs à béton —
Partie 1:
Spécifications commerciales
1 Domaine d’application
Le présent document établit le contenu de la littérature commerciale concernant les malaxeurs de béton
utilisés comme machines individuelles sur les chantiers de construction ou constitutifs de centrales de
production de béton.
Les définitions se réfèrent à des machines complètes, à leur structure et à leurs paramètres.
Les spécifications commerciales établissent les caractéristiques techniques des machines complètes et
de leurs composants.
Les bétonnières portées telles que définies dans l’ISO 19711 sont exclues du présent document.
2 Références normatives
Le présent document ne contient aucune référence normative.
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org
Pour les besoins du présent document, les termes et définitions donnés dans le présent document
s’appliquent.
3.1
malaxeur à béton
machine conçue pour la production de béton en mélangeant des proportions dosées (en masse ou en
volume) d’eau, de ciment, de granulat et éventuellement d’additifs chimiques, dans une certaine limite
de temps
Note 1 à l'article: Un malaxeur à béton peut être équipé des accessoires suivants: skip de chargement, châssis
porteur fixe, à roues ou automoteur, pelle mécanique, équipement de dosage de l’eau et système de pesage du skip.
3.1.1
malaxeur à béton de type production discontinue
malaxeur à béton (3.1) dans laquelle le chargement des constituants du béton et le déchargement du
tambour sont réalisés périodiquement, par charges successives
© ISO 2021 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO/FDIS 18650-1:2021(F)

3.1.2
malaxeur à béton de type production en continu
malaxeur à béton (3.1)dans laquelle le chargement des constituants du béton et le déchargement du
tambour sont réalisés en continu, sans interruption du débit
Note 1 à l'article: Voir les Figures A.15 et A.16 pour des exemples.
3.1.3
malaxeur à béton par gravité
malaxeur à béton à chute libre
malaxeur à béton (3.1) dans laquelle le malaxage est effectué en faisant, de manière répétée, monterle
béton et en le faisant tomber d’une certaine hauteur à l’intérieur du tambour mélangeur, pendant sa
rotation
3.1.3.1
malaxeur à béton à tambour inverseur
malaxeur à béton inverseur
malaxeur à béton par gravité (3.1.3), dont le sens de rotation du tambour mélangeur est inverseur, le
déchargement du béton mélangé étant effectué en inversant le sens de rotation du tambour
Note 1 à l'article: Voir les Figures A.4 et A.5 pour des exemples.
3.1.3.2
malaxeur à béton à tambour basculant
malaxeur à béton à chute libre (3.1.3) avec un tambour mélangeur basculant ouvert à une extrémité
pour le chargement et le déchargement du mélange de béton, le déchargement étant effectué en faisant
basculer le tambour
Note 1 à l'article: Voir les Figures A.1, A.2 et A.3 pour des exemples.
3.1.3.3
malaxeur à béton à goulotte de déchargement
malaxeur à béton à chute libre (3.1.3) avec un tambour mélangeur ouvert des deux côtés, le chargement
étant effectué d’un côté et le déchargement de l’autre, au moyen d’une goulotte qui entre dans le tambour
Note 1 à l'article: Voir la Figure A.17 pour un exemple.
3.1.3.4
malaxeur à béton mobile autochargeur
malaxeur à béton par gravité (3.1.3), dont le sens de rotation du tambour mélangeur est inverseur, le
déchargement du béton mélangé étant effectué en inversant le sens de rotation du tambour, intégrée
dans un châssis automoteur équipé d’un accessoire autochargeur destiné à être utilisé pour une
production et un dosage complets du béton, y compris le transport sur route et sur chantier jusqu’au
site de distribution
Note 1 à l'article: Voir les Figures A.23 et A.24 pour des exemples.
3.1.4
malaxeur à béton à mélange forcé
malaxeur à béton (3.1) dans laquelle le malaxage est effectué sous l’action d’un ou plusieurs agitateurs
qui se déplacent à l’intérieur d’une chambre de malaxage selon un axe vertical (cuve) ou un axe
horizontal (goulotte)
Note 1 à l'article: Voir la Figure A.18 pour un exemple.
3.1.4.1
malaxeur à béton à cuve
malaxeur à béton à mélange forcé (3.1.4) avec des agitateurs qui tournent autour de l’axe vertical d’une
cuve fixe ou rotative
2 © ISO 2021 – Tous droits réservés

---------------------- Page: 6 ----------------------
ISO/FDIS 18650-1:2021(F)

3.1.4.2
malaxeur à béton de type turbo
malaxeur à béton à mélange forcé (3.1.4) avec un agitateur qui tourne autour de l’axe vertical d’une cuve
fixe chargée depuis le dessus et vidangée par l’ouverture d’un segment au fond de la cuve
Note 1 à l'article: Voir les Figures A.6, A.7 et A.8 pour des exemples.
3.1.4.3
malaxeur à béton de type planétaire
malaxeur à béton à mélange forcé (3.1.4) avec des agitateurs montés verticalement effectuant un
mouvement de type planétaire à l’intérieur d’une cuve fixe, le malaxeur étant chargé depuis le dessus et
vidangé par l’ouverture d’un segment au fond de la cuve
Note 1 à l'article: Voir les Figures A.9 et A.10 pour des exemples.
3.1.4.4
malaxeur à béton de type turbo-planétaire
malaxeur à béton à mélange forcé (3.1.4) avec un agitateur qui tourne autour de l’axe vertical d’une cuve
fixe, en plus d’autres agitateurs effectuant un mouvement planétaire, le malaxeur étant chargé depuis le
dessus et vidangé par l’ouverture d’un segment au fond de la cuve
Note 1 à l'article: Voir la Figure A.19 pour un exemple.
3.1.4.5
malaxeur à béton de type contre-courant
malaxeur à béton à mélange forcé (3.1.4) avec un ou plusieurs agitateurs qui tournent autour des axes
verticaux dans une cuve à rotation antagoniste, le malaxeur étant chargé depuis le dessus et vidangé
par l’ouverture d’un segment au fond de la cuve
Note 1 à l'article: Voir la Figure A.20 pour un exemple.
3.1.4.6
malaxeur à béton de type équi-courant
malaxeur à béton à mélange forcé (3.1.4) avec un ou plusieurs agitateurs qui tournent autour des axes
verticaux dans une cuve qui tourne dans le même sens, le malaxeur étant chargé depuis le dessus et
vidangé par l’ouverture d’un segment au fond de la cuve
Note 1 à l'article: Voir la Figure A.21 pour un exemple.
3.1.4.7
malaxeur à béton à agitateur haute vitesse
malaxeur à béton à agitateur activateur haute vitesse
malaxeur à béton à mélange forcé (3.1.4) avec un ou plusieurs agitateurs qui tournent autour des axes
verticaux, incluant un agitateur (activateur) haute vitesse, le malaxeur étant chargé depuis le dessus et
vidangé par l’ouverture d’un segment au fond de la cuve
Note 1 à l'article: Voir la Figure A.22 pour un exemple.
3.1.4.8
malaxeur à béton à palettes
malaxeur à béton à mélange forcé (3.1.4) avec un ou deux agitateurs à palettes qui tournent autour de
l’axe horizontal dans une enveloppe (goulotte), le malaxeur étant chargé depuis le dessus et vidangé par
l’ouverture d’un segment au fond de la cuve
Note 1 à l'article: Les palettes peuvent être droites ou en hélice.
Note 2 à l'article: Voir les Figures A.11, A.12, A.13 et A.14 pour des exemples.
© ISO 2021 – Tous droits réservés 3

---------------------- Page: 7 ----------------------
ISO/FDIS 18650-1:2021(F)

3.2
temps de charge
t
1
durée, exprimée en secondes, de chargement des constituants de béton dans le malaxeur à béton de type
production discontinue (3.1.1) pour une charge successive
3.3
temps de malaxage (malaxeur à béton de type production discontinue)
t
2
durée, exprimée en secondes, qui s’écoule entre le chargement effectif des constituants de béton et leur
malaxage effectif dans un malaxeur à béton de type production discontinue (3.1.1)
3.4
temps de malaxage (malaxeur à béton de type production en continu)
t
2
durée, exprimée en secondes, pendant laquelle les constituants de béton d’un malaxeur à béton de type
production en continu (3.1.2) sont maintenus dans la chambre de malaxage
Note 1 à l'article: Le temps de malaxage du malaxeur à béton de type production en continu est calculé comme suit:
m
c
t =
2
q
m

m
est la masse des constituants de béton dans la chambre de malaxage, exprimée en kilo-
c
grammes;
q
est le débit-masse de chargement des constituants de béton, exprimé en kilogrammes par
m
seconde.
3.5
temps de décharge
t
3
durée, exprimée en secondes, du début d’une opération de déchargement à sa fin
Note 1 à l'article: Le résidu demeurant dans le malaxeur après un déchargement ne dépasse généralement pas
3 % de la capacité de béton frais (3.10).
3.6
temps de reprise
t
4
durée, exprimée en secondes, de la fin du déchargement et au début du chargement de la gâchée suivante
3.7
temps de cycle
t
c
durée, exprimée en secondes, du début de l’opération de chargement des constituants de béton à
l’achèvement de la préparation en vue de l’acceptation des constituants suivants après la reprise
Note 1 à l'article: Le temps de cycle est calculé à partir de la formule suivante:
t =+ttt++t
c 12 34
3.8
nombre de gâchées
n
quantité de gâchées successives pendant une durée d’une heure
Note 1 à l'article: Le nombre de gâchées par heure est calculé comme suit:
4 © ISO 2021 – Tous droits réservés

---------------------- Page: 8 ----------------------
ISO/FDIS 18650-1:2021(F)

nt=3600/
c

est le temps de cycle (3.7), exprimé en secondes.
t
c
3.9
capacité de composants secs
V
c
volume, exprimé en mètres cubes, de composants secs (ciment + granulats) pour une gâchée successive
3.10
capacité de béton frais
capacité de béton prêt à l’emploi
V
u
volume, exprimé en mètres cubes, de béton frais reçu d’une gâchée
Note 1 à l'article: Le volume approximatif de béton frais reçu d’une gâchée peut être calculé comme suit:
VV=⋅α
uc

V est la capacité de composants secs (3.9), exprimée en mètres cubes;
c
est le coefficient égal au rapport V /V , dont la valeur approximative du béton ordinaire (comme
α
u c
défini dans la note en 3.11) est 0,7.
3.11
capacité nominale
paramètre égal à la capacité de composants secs (3.9), V , divisée par la capacité de béton frais (3.10), V
c u
Note 1 à l'article: La capacité de béton frais type se réfère au béton ordinaire utilisé dans les chantiers, de
3 3
masse volumique entre 1 800 kg/m et 2 500 kg/m , et constitué de ciment, d’eau, de granulats minéraux fins
et grossiers et, éventuellement, d’additifs minéraux ainsi que d’adjuvants chimiques. En cas de production de
mélanges de béton spéciaux (par exemple utilisation de granulats lourds), il est nécessaire que la valeur de la
capacité de mélange de béton fasse l’objet d’un accord entre le fournisseur et l’acheteur.
3
EXEMPLE La capacité nominale pour un mélange de capacité de composants secs de 0,5 m et de capacité de
3
béton frais de 0,35 m est 500/350.
3.12
capacité de production théorique
Q
nombre de mètres cubes de béton frais compacté produit par le malaxeur par heure de fonctionnement,
exprimée en mètres cubes par heure
Note 1 à l'article: La capacité de production théorique d’un malaxeur à béton de type production discontinue est
calculée comme suit:
Qn=×V /1000
u

n est le nombre de gâchées (3.8) par heure;
V est la capacité de béton frais (3.10), exprimée en mètres cubes.
u
© ISO 2021 – Tous droits réservés 5

---------------------- Page: 9 ----------------------
ISO/FDIS 18650-1:2021(F)

Note 2 à l'article: La capacité de production théorique d’un malaxeur de type production en continu est calculée
comme suit:
3600×q
m
Q=
ρ

q
est le débit-masse de chargement des constituants de béton, exprimé en kilogrammes par
m
seconde;
ρ est la masse volumique des constituants de béton produits, exprimée en kilogrammes par déci-
mètre cube.
4 Description des structures de base des malaxeurs à béton
4.1 Structure de base des malaxeurs à béton par gravité
4.1.1 Généralités
Les malaxeurs à béton par gravité (voir les Figures A.1 à A.5) se composent des unités de base suivantes:
un moteur électrique ou un moteur à combustion, un tambour mélangeur, une transmission de tambour
mélangeur, et un mécanisme et un cadre d’appui de tambour basculant, pouvant comporter des roues.
3
Les machines de plus grande capacité (d’une capacité supérieure à environ 0,35 m ) comportent
généralement un skip ou une benne de chargement, un doseur d’eau et un timon (voir les Figures A.3,
A.4 et A.5).
4.1.2 Structure de base d’un malaxeur à béton mobile autochargeur
Le malaxeur à béton mobile autochargeur est composé des unités de base suivantes: un châssis
automoteur, un tambour mélangeur et un accessoire autochargeur (voir les Figures A.23 et A.24).
4.2 Structure de base des malaxeurs à béton à mélange forcé
Les malaxeurs à béton à mélange forcé (voir les Figures A.6 à A.14) sont composés des unités de base
suivantes: une cuve ou une goulotte, des lames de mélange, un moteur électrique et une transmission pour
l’entraînement des lames de mélange, une vanne de déchargement et son entraînement. Les machines
3
de plus grande capacité (d’une capacité supérieure à environ 0,35 m ) comportent généralement un
skip de chargement, un couvercle de cuve ou de goulotte et une installation de distribution de l’eau (voir
les Figures A.7, A.8, A.10 et A.14). Afin de faciliter leur déplacement, les machines peuvent comporter
des roues.
5 Spécifications commerciales
5.1 Caractéristiques de base d’un malaxeur à béton
5.1.1 Données générales
Spécifier les paramètres suivants dans l’unité désignée, lorsqu’elle est donnée:
a) type approprié, par exemple tambour basculant, tambour inverseur, goulotte de déchargement,
cuve, fonctionnement de type turbo, planétaire, turbo-planétaire, contre-courant, équi-courant,
avec agitateur haute vitesse et malaxeur à palettes;
6 © ISO 2021 – Tous droits réservés

---------------------- Page: 10 ----------------------
ISO/FDIS 18650-1:2021(F)

3
b) capacité nominale, en m ;
3
— capacité des composants secs, en m ;
3
— capacité de béton prêt à l'emploi, en m ;
3
— capacité de production théorique, en m ;
3
c) rendement par heure pour un nombre spécifique de cycles par heure, n, en m /h;
— temps de charge, en s;
— le temps de malaxage, en s;
— le temps de décharge, en s;
— temps de reprise, en s;
— temps de cycle, en s;
−1
— nombre de gâchées, en h ;
Ce paramètre désigne la capacité technique d’un malaxeur et, d’habitude, fait référence à la
production de béton ordinaire (comme défini dans la Note 1 à l’article du 3.11). Certains mélanges
de béton (par exemple, mélange avec un faible rapport eau/ciment utilisé dans l’industrie de béton
précontraint) peuvent exiger un temps de malaxage prolongé. Dans ce cas, il est nécessaire que la
capacité de production du malaxeur fasse l’objet d’un accord entre l’acheteur et le fournisseur.
d) calibre maximal des granulats:
— gravier, en mm;
— pierre concassée, en mm;
e) puissance totale installée, en kW;
f) masse de la machine de base, en kg;
g) masse de la machine à vide en mode de fonctionnement, en kg;
h) dimensions hors tout en fonctionnement:
— longueur, en mm;
— largeur, en mm;
— hauteur, en mm.
5.1.2 Données détaillées relatives aux composants des malaxeurs à béton
5.1.2.1 Moteurs électriques et moteurs à combustion pour mécanismes de malaxage
Spécifier si l’unité est entraînée par un moteur électrique ou un moteur à combustion interne, avec les
informations appropriées:
a) moteurs électriques:
— nombre de phases;
— tension d’alimentation, en V;
— puissance, en kW;
— fréquence, en Hz;
© ISO 2021 – Tous droits réservés 7

---------------------- Page: 11 ----------------------
ISO/FDIS 18650-1:2021(F)

−1
— vitesse de rotation, en min ;
b) moteurs à combustion interne:
— type:
— à essence 4 temps;
— à essence 2 temps;
— diesel;
— puissance, en kW;
−1
— vitesse de rotation, en min .
5.1.2.2 Skip ou benne avec spécifications facultatives
Spécifier ce qui suit:
3
a) capacité du skip ou de la, en m ;
b) vitesse de levage et de descente, en m/min;
c) temps de levage et de descente (pour la benne de chargement), en s;
d) masse du skip ou de la benne, en kg .
5.1.2.3 Installation hydraulique ou pneumatique pour mécanismes orientables
Spécifier ce qui suit:
a) capacité de la pompe hydraulique ou du compresseur, en l/min;
b) pression maximale (manométrique), en MPa;
c) volume du réservoir d’huile hydraulique ou du réservoir d’air, en L.
5.1.2.4 Installation de dosage de l’eau (doseur) avec spécifications facultatives
Spécifier ce qui suit:
a) pression de l’eau d’alimentation, en MPa;
b) capacité de la pompe à eau, en l/min;
c) diamètre nominal du tube d’alimentation en eau, en mm;
d) type de doseur d’eau:
— type d’écoulement du débitmètre;
— type de volume du réservoir d’eau;
— type de peseuse avec niveau;
e) plage de fonctionnement du doseur d’eau, en L.
8 © ISO 2021 – Tous droits réservés

---------------------- Page: 12 ----------------------
ISO/FDIS 18650-1:2021(F)

5.2 Caractéristiques dimensionnelles des malaxeurs à béton
Les dimensions et les caractéristiques d’un malaxeur à béton doivent comprendre les données suivantes
nécessaires à son installation et à son fonctionnement:
a) dimensions hors tout (longueur, largeur et hauteur) en mode de fonctionnement et de préparation
pour transfert (concerne un malaxeur équipé de roues);
b) angle d’inclinaison maximal du tambour mélangeur en fonctionnement (concerne les malaxeurs à
béton à tambour basculant);
c) dimensions et emplacement des orifices de chargement et de déchargement, y compris l’angle de
pivotement, pour la vanne de déchargement;
d) dimensions du skip ou de la benne de chargement:
— largeur et longueur du tapis du skip;
— dimensions hors tout du skip et de la benne;
e) emplacement du skip de chargement par rapport au tambour ou à la cuve;
f) dimensions de la cuve et de son couvercle (diamètre, hauteur);
g) espacement des orifices de montage (concerne les malaxeurs stationnaires).
NOTE Les Figures A.1 à A.6 et A.8 à A.14 présentent des exemples de caractéristiques dimensionnelles des
malaxeurs à béton.
5.3 Autres spécifications pour types particuliers de malaxeurs à béton
5.3.1 Généralités
Ces caractéristiques complètent les données fournies en 5.1.
5.3.2 Malaxeur à béton par gravité à tambour basculant
Spécifier ce qui suit:
−1
a) nombre de rotations du tambour, en min ;
b) méthode de protection supplémentaire contre les chocs électriques (isolation de seconde catégorie,
dispositif à courant résiduel, transformateur d’isolation, etc.);
c) vitesse de transport admissible, en km/h;
d) type de mécanisme orientable:
— manuel:
— levier à main avec verrouillage de la position du tambour;
— volant de manœuvre avec: verrouillage direct de la position du tambour, verrouillage de la
position du tambour actionné par une pédale ou un disque de frein;
— pneumatique;
— hydraulique;
e) type et dimensions des roues:
— fer;
© ISO 2021 – Tous droits réservés 9

---------------------- Page: 13 ----------------------
ISO/FDIS 18650-1:2021(F)

— élastique;
— bandages pleins;
— bandages pneumatiques;
f) options:
— timon d’automobile ou de camion, garde-boue, plaque minéralogique avec équipement
d’éclairage et essieu monté sur ressort pour un remorquage jusqu’à une vitesse de 80 km/h;
— couvercle de tambour pour malaxage horizontal;
— rondelle du couvercle de tambour;
NOTE Pour les dimensions, voir 5.2 et les Figures A.1, A.2 et A.3.
5.3.3 Malaxeur à béton à tambour inverseur
Spécifier ce qui suit:
−1
a) nombre de rotations du tambour, en min ;
b) vitesse de transport/traction admissible, en km/h;
— options:
— pelle de raclage;
— équipement de dosage de l’eau (débitmètre ou doseur d’eau par volume, crépine et vanne
d’arrêt);
— système de pesage du skip.
NOTE Pour les dimensions, voir 5.2 et les Figures A.4 et A.5.
5.3.4 Malaxeur à béton à goulotte de déchargement
Spécifier ce qui suit:
−1
a) nombre de rotation
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
