ISO 16840-3:2022
(Main)Wheelchair seating — Part 3: Determination of static, impact, and repetitive load strengths for postural support devices
Wheelchair seating — Part 3: Determination of static, impact, and repetitive load strengths for postural support devices
This document specifies requirements for static, impact, and repetitive load strengths for postural support devices (PSDs) with associated attachment hardware intended for use with an undefined wheelchair seating system. It specifies the test methods for determining whether the minimum performance requirements have been met to release a product into use. It also specifies requirements for disclosure of the test results. Not all tests apply to all PSDs. This document is also applicable to other seating systems. The test methods can be used to verify the manufacturer’s claims that a product meets the requirements of this document. This document does not apply to PSDs that are designed to fail under certain static, dynamic, or repetitive loads. This document does not apply to the strength of PSDs under crash conditions in a motor vehicle. This document does not evaluate long-term useful life. NOTE 1 ISO 16840‑4 provides crash test methods and requirements for wheelchair seating systems when used as part of a wheelchair seat in a motor vehicle. NOTE 2 For user masses greater or less than those specified in this document, appropriate extrapolation of test apparatus dimensions, mounting point separation, forces, etc. can be carried out, and the test parameters noted in the test report. NOTE 3 Rigid surrogate test fixtures are utilized to provide a standardized test method, and consequently this document does not involve a test of a PSD on a particular wheelchair.
Sièges de fauteuils roulants — Partie 3: Détermination de la résistance aux charges statiques, dynamiques et cycliques pour les dispositifs de maintien de la posture
Le présent document définit les exigences relatives aux résistances aux charges cycliques, statiques et dynamiques pour les dispositifs de maintien de la posture (DMP) avec le matériel de fixation associé prévu pour une utilisation avec un système d’assise de fauteuil roulant indéfini. Il définit les méthodes d’essai pour déterminer si les exigences minimales de performance ont été satisfaites pour autoriser l’utilisation d’un produit. Il définit également les exigences pour la divulgation des résultats d’essai. Tous les essais ne s’appliquent pas à tous les DMP. Le présent document s’applique également à d’autres systèmes d’assise. Les méthodes d’essai peuvent être utilisées pour vérifier les déclarations du fabricant indiquant qu’un produit satisfait aux exigences du présent document. Le présent document ne s’applique pas aux DMP conçus pour ne pas réussir certains essais statiques, dynamiques et cycliques. Le présent document ne s’applique pas à la résistance des DMP en cas d’accident dans un véhicule à moteur. Le présent document n’évalue pas la durée de vie utile à long terme. NOTE 1 L’ISO 16840-4 fournit des méthodes et des exigences d’essai dynamique pour les systèmes d’assise de fauteuil roulant utilisés dans un fauteuil roulant dans un véhicule à moteur. NOTE 2 Pour des masses d’utilisateur supérieures ou inférieures à celles définies dans le présent document, une extrapolation appropriée des dimensions de l’appareillage d’essai, de la séparation des points d’ancrage, des forces, etc. peut être effectuée et les paramètres d’essai sont notés dans le rapport d’essai. NOTE 3 Des supports d’essai rigides de substitution sont utilisés pour donner une méthode d’essai normalisée, et le présent document n’implique donc pas ce genre d’essai sur un fauteuil roulant particulier.
General Information
Relations
Buy Standard
Standards Content (Sample)

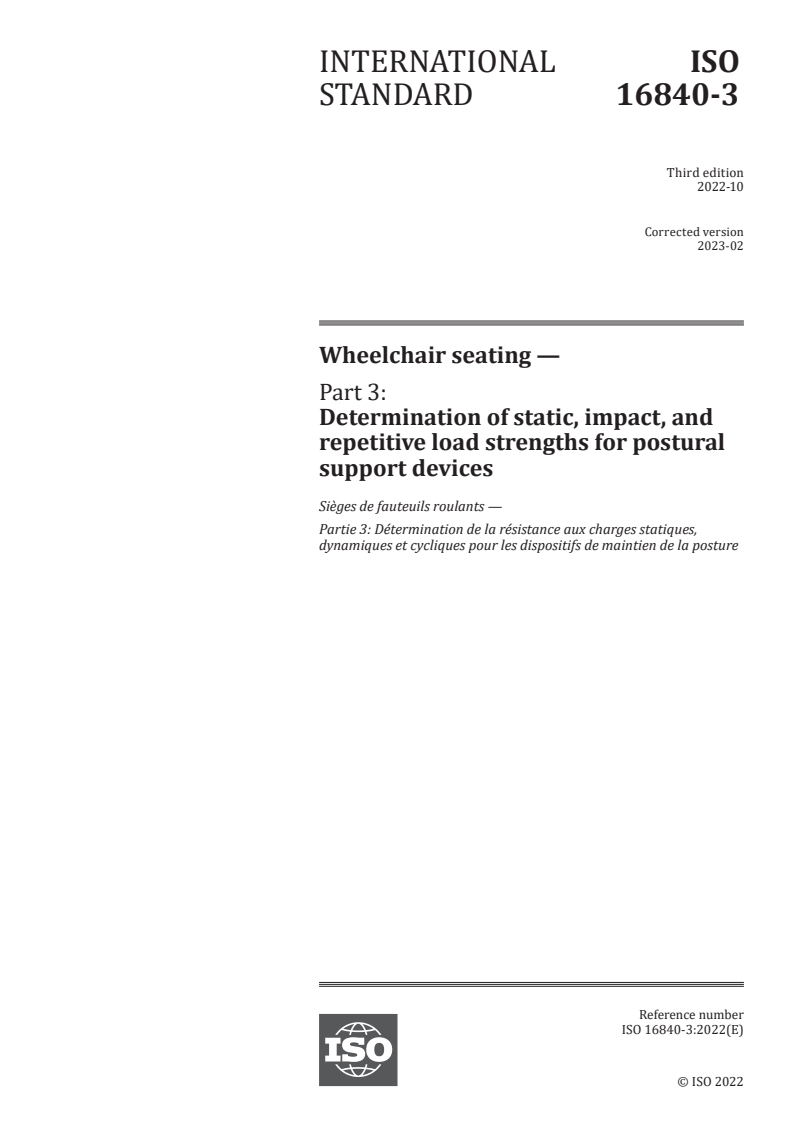

INTERNATIONAL ISO
STANDARD 16840-3
Third edition
2022-10
Wheelchair seating —
Part 3:
Determination of static, impact, and
repetitive load strengths for postural
support devices
Sièges de fauteuils roulants —
Partie 3: Détermination de la résistance aux charges statiques,
dynamiques et cycliques pour les dispositifs de maintien de la posture
Reference number
© ISO 2022
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii

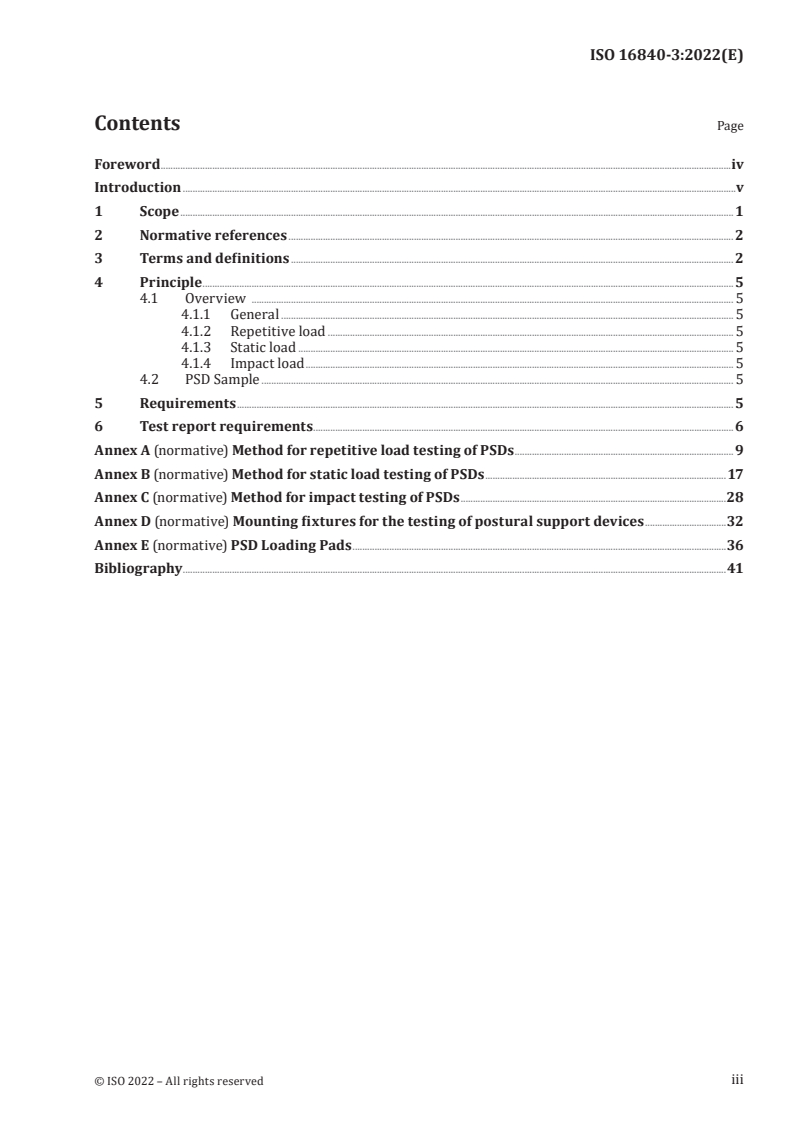

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 2
3 Terms and definitions . 2
4 Principle . 5
4.1 Overview . 5
4.1.1 General . 5
4.1.2 Repetitive load . 5
4.1.3 Static load . 5
4.1.4 Impact load . 5
4.2 PSD Sample . 5
5 Requirements . 5
6 Test report requirements . .6
Annex A (normative) Method for repetitive load testing of PSDs . 9
Annex B (normative) Method for static load testing of PSDs .17
Annex C (normative) Method for impact testing of PSDs .27
Annex D (normative) Mounting fixtures for the testing of postural support devices .31
Annex E (normative) PSD Loading Pads .35
Bibliography .40
iii

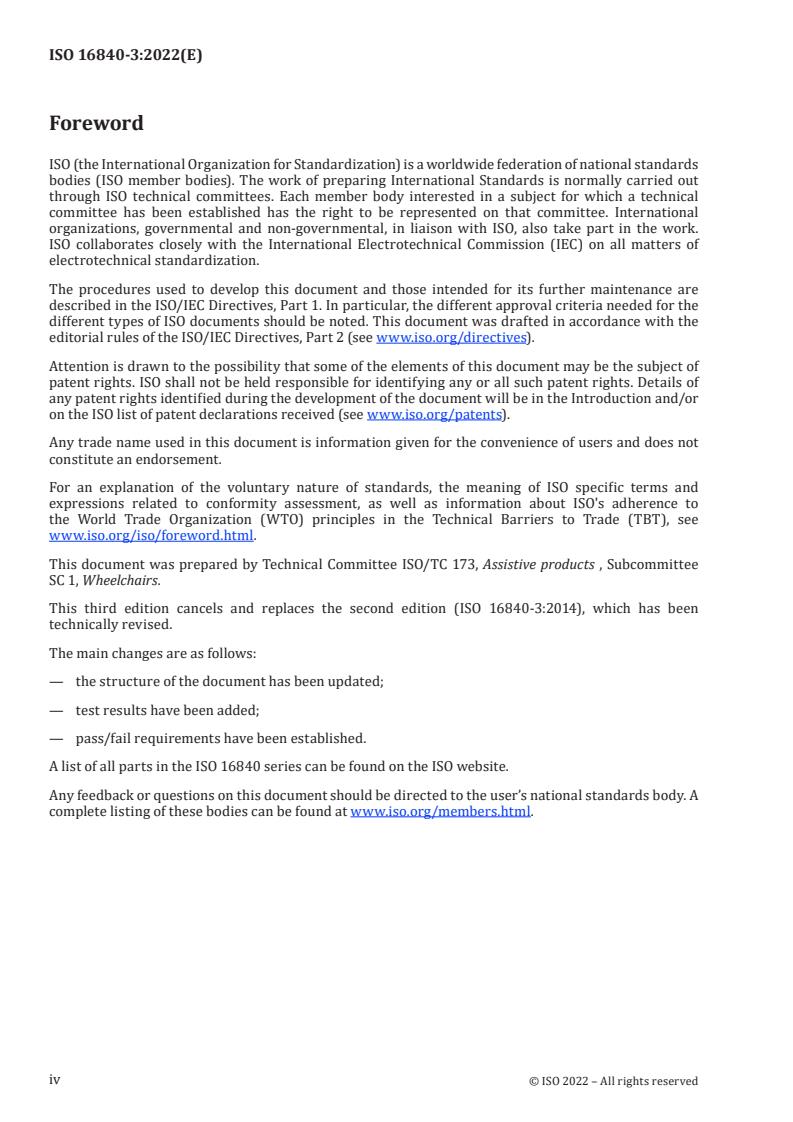

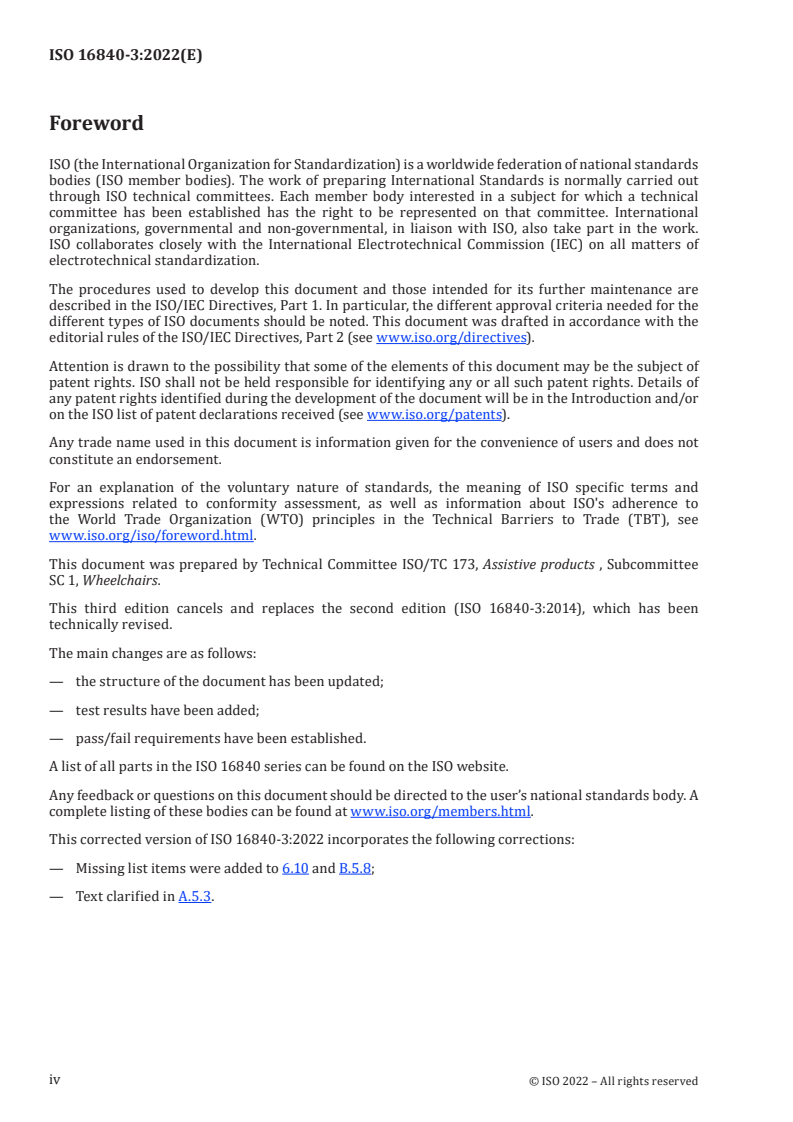

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to
the World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see
www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 173, Assistive products , Subcommittee
SC 1, Wheelchairs.
This third edition cancels and replaces the second edition (ISO 16840-3:2014), which has been
technically revised.
The main changes are as follows:
— the structure of the document has been updated;
— test results have been added;
— pass/fail requirements have been established.
A list of all parts in the ISO 16840 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
iv
Introduction
Postural support devices (PSDs), constructed as additional components to wheelchair seating or as
wheelchair seating in its own right, are widely available and used extensively by people with disabilities.
The selection or prescription of the most appropriate PSD is intended to be, where appropriate,
partially dependent on knowledge of the PSD’s ability to withstand static, impact, and repetitive loads.
This document specifies test methods and requirements for the strength of PSDs as manufactured,
which are designed to identify likely points of failure by breaking, yielding, or loosening of components
- it is not intended to predict the long-term useful life. The useful life of a device depends upon many
variables of use, aging, and environment: the way in which it is installed, the frequency of use and forces
to which it is subjected, abrasion points, vibration and fatigue, cleaning and periodic maintenance, and
temperature, humidity and UV exposure.
The tests involve mounting the PSD to a rigid test fixture to simulate mounting on a wheelchair. Rigid
test fixtures are used to provide a worst-case situation, by minimizing shock-absorption that can
come, for example, from the damping effects of flex in the wheelchair frame, and also to make these
tests repeatable by removing the variable of wheelchair type. Repetitive, static, and impact loads
are then applied, as appropriate, according to the type of PSD, to determine if the minimum strength
requirements are met.
When a series of strength/impact tests are performed on a PSD, the same sample PSD is used throughout
and the tests conducted in series, from least stringent [lowest forces] to most stringent [highest forces].
In this manner, the PSD will be subjected to lower forces, which would typically be more frequently
encountered in daily use, before being subjected to the higher forces that pose a greater risk of failure.
If the sample PSD fails in a less stringent test, there is generally no reason to conduct more stringent
tests until the PSD has been redesigned. Individual tests can be conducted using a unique sample PSD
for each test, but this will not provide the same level of assurance about performance.
Some of the tests represented in this document are derived from ISO 7176-8. Many of the pass/fail
criteria, test principles and test equipment are the same for this document as for ISO 7176-8.
Parts of this document are continuing to be developed so that future revisions can include the results of
work in the following areas:
— further development of the test forces based on clinical data in order to determine actual impact,
static, and repetitive forces that PSDs are subjected to;
— the collection of further data on the most common failures experienced in actual use of PSDs is
ongoing.
— addressing any additional unaddressed PSD testing needs, including gaps as currently identified in
Table 1.
v
INTERNATIONAL STANDARD ISO 16840-3:2022(E)
Wheelchair seating —
Part 3:
Determination of static, impact, and repetitive load
strengths for postural support devices
1 Scope
This document specifies requirements for static, impact, and repetitive load strengths for postural
support devices (PSDs) with associated attachment hardware intended for use with an undefined
wheelchair seating system. It specifies the test methods for determining whether the minimum
performance requirements have been met to release a product into use. It also specifies requirements
for disclosure of the test results. Not all tests apply to all PSDs.
This document includes sets of tests for these particular types of PSDs listed in Table 1:
Table 1 — Index of tests
PSD Repetitive Static Impact
Seat cushion supporting X X
structure
Back cushion supporting X X X
structure
Pelvic positioning X X
Anterior trunk support X X
Lateral support X
Medial knee support X
Head support X X
a a
Lower arm positioning
devices
b b
Foot support
NOTE 1 Seat Cushion Supporting Structure is the system upon which the seat cushion is
mounted.
NOTE 2 Back Cushion Supporting Structure is the system upon which the back support is
mounted.
a
Repetitive and static tests are under development for non-integrated, lower arm
positioning devices. Arm support static test protocols are defined in ISO 7176-8 for
supports which are integrated within the wheelchair.
b
Static and impact foot support test protocols are defined in ISO 7176-8 for supports
which are integrated within the wheelchair.
This document is also applicable to other seating systems.
The test methods can be used to verify the manufacturer’s claims that a product meets the requirements
of this document. This document does not apply to PSDs that are designed to fail under certain static,
dynamic, or repetitive loads.
This document does not apply to the strength of PSDs under crash conditions in a motor vehicle.
This document does not evaluate long-term useful life.
NOTE 1 ISO 16840-4 provides crash test methods and requirements for wheelchair seating systems when
used as part of a wheelchair seat in a motor vehicle.
NOTE 2 For user masses greater or less than those specified in this document, appropriate extrapolation of
test apparatus dimensions, mounting point separation, forces, etc. can be carried out, and the test parameters
noted in the test report.
NOTE 3 Rigid surrogate test fixtures are utilized to provide a standardized test method, and consequently
this document does not involve a test of a PSD on a particular wheelchair.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 898-7, Mechanical properties of fasteners — Part 7: Torsional test and minimum torques for bolts and
screws with nominal diameters 1 mm to 10 mm
ISO 7176-8:2014, Wheelchairs — Part 8: Requirements and test methods for static, impact and fatigue
strengths
ISO 7176-26, Wheelchairs — Part 26: Vocabulary
ISO 16840-2, Wheelchair seating — Part 2: Determination of physical and mechanical characteristics of
seat cushions intended to manage tissue integrity
JIS K 7312, Physical testing methods for molded products of thermosetting polyurethane elastomers
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 7176-26 and the following
apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: avai
...
NORME ISO
INTERNATIONALE 16840-3
Troisième édition
2022-10
Sièges de fauteuils roulants —
Partie 3:
Détermination de la résistance aux
charges statiques, dynamiques et
cycliques pour les dispositifs de
maintien de la posture
Wheelchair seating —
Part 3: Determination of static, impact, and repetitive load strengths
for postural support devices
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2022
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii
Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives .2
3 Termes et définitions . 2
4 Principe. 5
4.1 Aperçu . 5
4.1.1 Généralités . 5
4.1.2 Charge cyclique . 5
4.1.3 Charge statique . 5
4.1.4 Charge dynamique . 5
4.2 Échantillon de DMP . 5
5 Exigences . 5
6 Exigences du rapport d’essai .6
Annexe A (normative) Méthode pour les essais de défaillance sous des charges cycliques
des DMP . 9
Annexe B (normative) Méthode pour les essais de défaillance sous des charges statiques
des DMP .17
Annexe C (normative) Méthode pour les essais de défaillance sous des charges dynamiques
des DMP .28
Annexe D (normative) Installation de supports pour l’essai des dispositifs de maintien de
la posture .32
Annexe E (normative) Patins de chargement des DMP .37
Bibliographie .42
iii

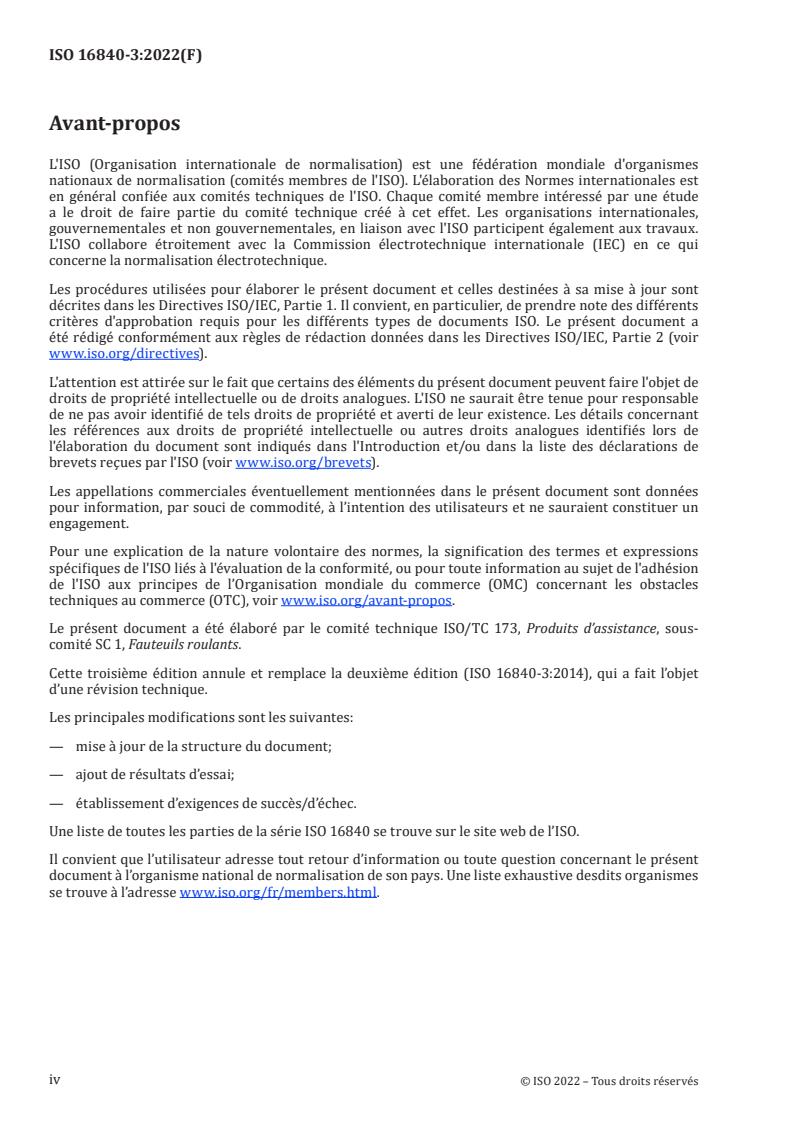

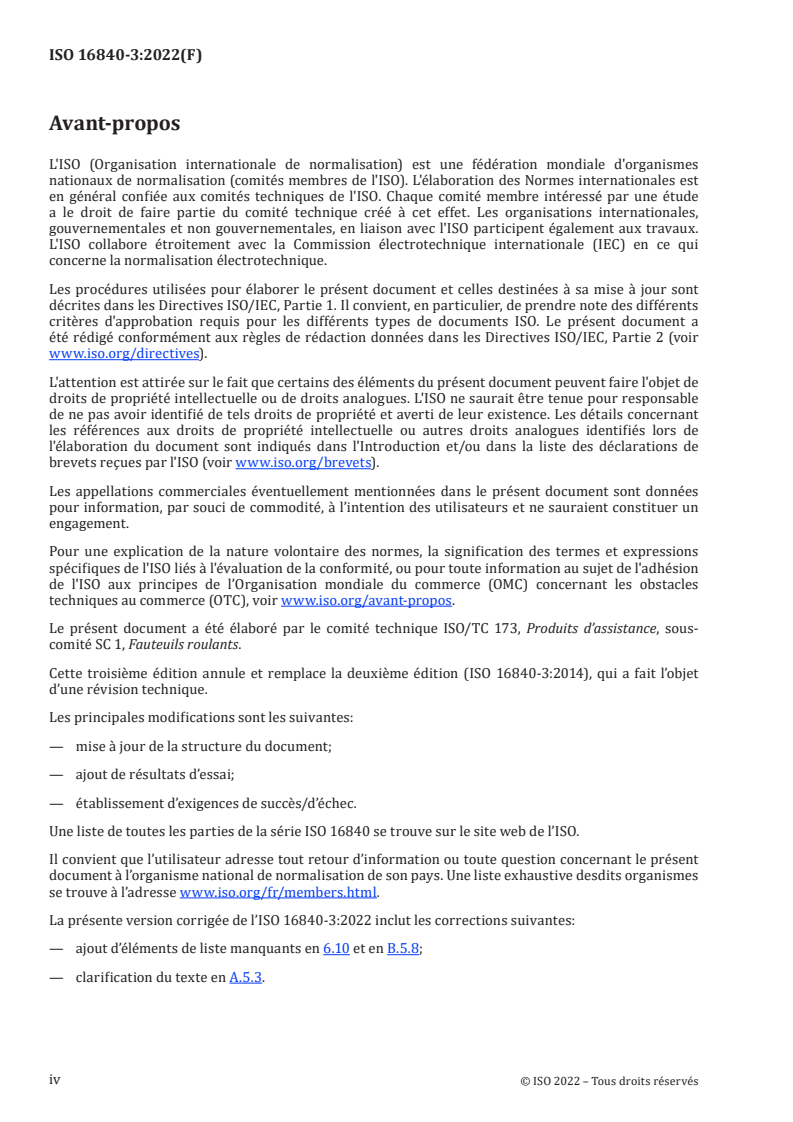

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 173, Produits d’assistance, sous-
comité SC 1, Fauteuils roulants.
Cette troisième édition annule et remplace la deuxième édition (ISO 16840-3:2014), qui a fait l’objet
d’une révision technique.
Les principales modifications sont les suivantes:
— mise à jour de la structure du document;
— ajout de résultats d’essai;
— établissement d’exigences de succès/d’échec.
Une liste de toutes les parties de la série ISO 16840 se trouve sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www.iso.org/fr/members.html.
iv
Introduction
Les dispositifs de maintien de la posture (DMP), conçus comme des composants complémentaires
des assises de fauteuils roulants ou comme des assises de fauteuils roulants en tant que tels, sont
disponibles sur le marché et sont très utilisés par les personnes handicapées. Le cas échéant, il convient
que le choix ou la spécification des DMP les mieux adaptés dépende en partie des connaissances de
la capacité du DMP à supporter des charges statiques, dynamiques et cycliques. Le présent document
définit les méthodes d’essai et les exigences pour la résistance des DMP tels qu’ils sont fabriqués.
Elles sont conçues pour identifier les points de défaillance par rupture, déformation plastique ou
désolidarisation de composants, et non pour prévoir la durée de vie utile à long terme. La durée de vie
utile d’un dispositif dépend de nombreuses variables d’utilisation, de vieillissement et d’environnement:
la méthode d’installation, la fréquence d’utilisation et les forces auxquelles il est soumis, les points
d’abrasion, les vibrations et la fatigue, le nettoyage et l’entretien régulier, ainsi que la température,
l’humidité et l’exposition aux UV.
Les essais impliquent l’installation du DMP sur un support d’essai rigide pour simuler le montage sur
un fauteuil roulant. Les supports d’essai rigides sont utilisés pour fournir un cas le plus défavorable
en réduisant le plus possible l’absorption du choc qui peut par exemple venir des effets amortissants
du fléchissement du châssis du fauteuil roulant, ainsi que pour rendre ces essais répétables en
supprimant la variable du type de fauteuil roulant. Des charges cycliques, statiques et dynamiques sont
alors appliquées, selon le besoin, conformément au type de DMP, afin de déterminer si les exigences
minimales de résistance sont satisfaites.
Lorsqu’une série d’essais de résistance/dynamiques est effectuée sur un DMP, le même échantillon
de DMP est utilisé pour toute la série et les essais sont effectués en série, du moins contraignant
[forces les plus basses] au plus contraignant [forces les plus élevées]. De cette manière, le DMP sera
soumis à des forces moindres, qui seraient généralement rencontrées plus fréquemment lors d’une
utilisation quotidienne, avant d’être soumis aux forces supérieures qui engendrent un risque plus élevé
de défaillance. Si l’échantillon de DMP échoue à un essai peu contraignant, il n’y a généralement pas
de raison d’effectuer des essais plus contraignants tant que la conception du DMP n’a pas été révisée.
Des essais individuels peuvent être effectués à l’aide d’un échantillon de DMP unique pour chaque essai,
mais ceci n’offrira pas le même niveau d’assurance concernant les performances.
Certains des essais représentés dans le présent document proviennent de l’ISO 7176-8. Un grand
nombre des critères de succès/d’échec, des principes d’essai et des équipements d’essai sont les mêmes
pour le présent document que pour l’ISO 7176-8.
Certaines parties du présent document sont toujours en cours de développement afin de permettre
l’inclusion dans les futures révisions des résultats de travaux dans les domaines suivants:
— le développement plus poussé des forces d’essai sur la base des données cliniques pour déterminer
les forces statiques, dynamiques et cycliques réelles auxquelles sont soumis les DMP;
— la collecte de données supplémentaires concernant les défaillances les plus courantes rencontrées
lors de l’utilisation de DMP est continue;
— la réponse à tout besoin supplémentaire d’essai de DMP non traité, dont les manques déjà identifiés
dans le Tableau 1.
v
NORME INTERNATIONALE ISO 16840-3:2022(F)
Sièges de fauteuils roulants —
Partie 3:
Détermination de la résistance aux charges statiques,
dynamiques et cycliques pour les dispositifs de maintien
de la posture
1 Domaine d’application
Le présent document définit les exigences relatives aux résistances aux charges cycliques, statiques et
dynamiques pour les dispositifs de maintien de la posture (DMP) avec le matériel de fixation associé
prévu pour une utilisation avec un système d’assise de fauteuil roulant indéfini. Il définit les méthodes
d’essai pour déterminer si les exigences minimales de performance ont été satisfaites pour autoriser
l’utilisation d’un produit. Il définit également les exigences pour la divulgation des résultats d’essai.
Tous les essais ne s’appliquent pas à tous les DMP.
Le présent document comprend des ensembles d’essais pour les types spécifiques de DMP listés dans
le Tableau 1:
Tableau 1 — Index des essais
DMP Cyclique Statique Dynamique
Structure de soutien du coussin d’assise X X
Structure de soutien du coussin de dossier X X X
Positionnement pelvien X X
Cale-tronc avant X X
Maintien latéral X
Cale-genoux médian X
Cale-tête X X
a a
Dispositifs de positionnement de l’avant-bras
b b
Repose-pieds
NOTE 1 La structure de soutien du coussin d’assise est le système sur lequel le coussin d’assise est fixé.
NOTE 2 La structure de soutien du coussin de dossier est le système sur lequel le dossier est fixé.
a
Des essais cycliques et statiques sont en cours de développement pour les dispositifs de positionnement de l’avant-bras
non intégrés. Des protocoles d’essai statique des accoudoirs sont définis dans l’ISO 7176-8 pour les accoudoirs intégrés
au fauteuil roulant.
b
Des protocoles d’essai statique et dynamique des repose-pieds sont définis dans l’ISO 7176-8 pour les repose-pieds
intégrés au fauteuil roulant.
Le présent document s’applique également à d’autres systèmes d’assise.
Les méthodes d’essai peuvent être utilisées pour vérifier les déclarations du fabricant indiquant qu’un
produit satisfait aux exigences du présent document. Le présent document ne s’appliqu
...
