INTERNATIONAL STANDARD ISO 24157:2008(E)
Ophthalmic optics and instruments — Reporting aberrations of
the human eye
1 Scope
This International Standard specifies standardized methods for reporting aberrations of the human eye.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 8429, Optics and optical instruments — Ophthalmology — Graduated dial scale
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply. Symbols used are summarized
in Table 1.
3.1
line of sight
line from the point of interest in object space to the centre of the entrance pupil of the eye and continuing from
the centre of the exit pupil to the retinal point of fixation (generally the foveola)
3.2
Zernike polynomial function
one of a complete set of functions defined and orthogonal over the unit circle, the product of three terms, a
normalization term, a radial term and a meridional term, parameterized by a dimensionless radial parameter, ρ,
and a dimensionless meridional parameter, θ, designated by a non-negative radial integer index, n, and a
signed meridional index, m, and given by the equation
m
mm
Z =NR ρ M mθ (1)
() ( )
nnn
where
m
N is the normalization term;
n
m
R is the radial term;
n
M(mθ) is the meridional term;
the parameter ρ is a real number continuous over its range of 0 to 1,0;
the parameter θ is a real number continuous over its range of 0 to 2π.
NOTE For a given value of radial index n, the meridional index m may only take the values −n, −n+2, …, n−2 and n.
3.2.1
radial term
Zernike polynomial function term with indices n and m given by the equation
0,5nm−
( ) s
()−−1!(ns)
m
ns−2
Rρρ= (2)
()
n ∑
⎡⎤⎡ ⎤
sn!0,5 +−m s ! 0,5n−m−s !
() ()
s=0
⎣⎦⎣ ⎦
where s is an integer summation index incremented by one unit
3.2.2
radial parameter
ρ
dimensionless number taking values between 0 and 1, its value at any radial distance, r, from the aperture
centre being given by the expression
r
ρ = (3)
a
where a is the value of the aperture radius
3.2.3
meridional term
Zernike polynomial function term with index m given by the equations
Mmmθ = cos θ if m W 0 (4)
( ) ( )
Mm()θ = sin m θ if m < 0 (5)
()
NOTE The meridional term is also known as the azimuthal term.
3.2.4
meridional parameter
θ
angular value taking values between 0 and 2π (0° and 360°), expressed in the coordinate system defined in
Clause 4
NOTE This is also called the azimuthal angle.
3.2.5
normalization term
Zernike polynomial function term with indices n and m, equal to 1,0 for “un-normalized” functions (3.2.7) and
for “normalized” functions (3.2.6) by the equation
m
Nn=−21δ + (6)
()
()
nm0,
where δ = 1 if m = 0, δ = 0 if m ≠ 0.
0,m 0,m
3.2.6
normalized Zernike polynomial function
Zernike polynomial function whose normalization term takes the form given in 3.2.5 for “normalized” functions
defined as orthogonal in the sense that it satisfies the following equation
12π
mm′
ρρdZZdθ =πδ δ (7)
′′′
nn n,,n mm
∫∫
2 © ISO 2008 – All rights reserved
where
δ = 1 if n = n′, δ = 0 if n ≠ n′;
n,n′ n,n′
δ = 1 if m = m′, δ = 0 if m ≠ m′.
m,m′ m,m′
3.2.7
un-normalized Zernike polynomial function
Zernike polynomial function whose normalization term is equal to 1,0 and defined as orthogonal in the sense
that it satisfies the equation
12π
mm′
21−+δρndρZZdθ=πδδ (8)
()()
′′′
0,mnnn,nm,m
∫∫
where
δ = 1 if n = n′, δ = 0 if n ≠ n′;
n,n′ n,n′
δ = 1 if m = m′, δ = 0 if m ≠ m′;
m,m′ m,m′
δ = 1 if m = 0, δ = 0 if m ≠ 0.
0,m 0,m
3.2.8
order
value of the radial index n of a Zernike polynomial function
3.3
Zernike coefficient
m
member of a set of real numbers, c , which is multiplied by its associated Zernike function to yield a term that
n
is subsequently used in a sum of terms to give a value equal to the best estimate of the surface, S(ρ,θ), that
has been fitted with Zernike terms, such a sum being represented by
mm
Scρθ, = Z (9)
()
∑ nn
all nmand
NOTE 1 Each set of Zernike coefficients has associated with it the aperture diameter that was used to generate the set
from surface elevation data. The set is incomplete without this aperture information.
NOTE 2 Annex A gives information on a method to find Zernike coefficients from wavefront slope (gradient) data.
3.3.1
normalized Zernike coefficient
Zernike coefficient generated using normalized Zernike functions and so designed to be used with them to
reconstruct a surface
NOTE Normalized Zernike coefficients have dimensional units of length.
3.3.2
un-normalized Zernike coefficient
Zernike coefficient generated using un-normalized Zernike functions and so designed to be used with them to
reconstruct a surface
NOTE Un-normalized Zernike coefficients have dimensional units of length.
3.4
wavefront error (of an eye)
W(x,y) or W(r,θ)
optical path-length (i.e. physical distance times refractive index) between a plane wavefront in the eye’s
entrance pupil and the wavefront of light exiting the eye from a point source on the retina, and specified as a
function (wavefront error function) of the (x,y) (or r,θ) coordinates of the entrance pupil
NOTE 1 Wavefront error is measured in an axial direction (i.e. parallel to the z-axis defined in Clause 4) from the pupil
plane towards the wavefront.
NOTE 2 By convention, the wavefront error is set to zero at the pupil centre by subtracting the central value from
values at all other pupil locations.
NOTE 3 Wavefront error has physical units of metres (typically reported in micrometres) and pertains to a specified
wavelength.
3.5
optical path-length difference
OPD
negative of the wavefront error (3.4) at each point in a wavefront representing the correction of the optical
path-length needed to correct the wavefront error
3.6
root mean square wavefront error
RMS wavefront error
〈of an eye〉 quantity computed as the square root of the variance of the wavefront error (3.4) function and
defined as
⎡⎤Wx(,y) dxdy
⎣⎦
∫∫
pupil
(10)
RMS =
WFE
A
where A is the area of the pupil
or, if the wavefront error function is expressed in terms of normalized Zernike coefficients, a quantity equal to
the square root of the sum of the squares of the coefficients with radial indices 2 or greater
m
RMS = c (11)
WFE ∑ ()n
nm>1,all
NOTE 1 Piston and average tilt should be excluded from this calculation because they correspond to lateral
displacements of the image rather than image degradation per se.
NOTE 2 The RMS error can also be found using the discrete set of wavefront error values that were used to generate
the Zernike coefficients and standard statistical methods. When this is done it might be found that this RMS value does not
exactly match the value found using the formula given above. This is more likely to happen in cases where the locations in
the pupil used to sample the wavefront error form a non-uniformly spaced grid. Then the data set does not lead to the
formation of discrete, orthogonal Zernike functions.
3.7
higher-order aberrations
those aberrations experienced by the eye in addition to sphero-cylindrical refractive errors and prismatic error
and thus, if the wavefront error is expressed in terms of Zernike polynomial function coefficients, those of
order 3 and higher
4 © ISO 2008 – All rights reserved
3.8
wavefront gradient
∂W(x,y)
vector giving the values of the gradient of the wavefront, ∂W(x,y)/∂x and ∂W(x,y)/∂y, at locations x and y and,
when expressed in terms of Zernike polynomial coefficients, given by:
m m
∂Wx,y ∂Wx,y
( ) ∂Z (,xy) ( ) ∂Z (,xy)
m m
n n
= c and = c (12)
∑ n ∑ n
∂∂xx ∂∂yy
all nmand all nmand
NOTE Measured gradient values are referred to by β (x,y) and β (x,y) at locations x,y.
x y
Table 1 — Symbols
Symbol Name Definition given in
Amθ,α meridional term for magnitude/axis Zernike functions 5.1.9
()
m
c Zernike coefficient 3.3
n
c Zernike coefficient – magnitude 5.1.9
nm
m meridional index for Zernike functions 3.2
m
M mθ meridional term for Zernike functions 3.2.3
()
n
n radial index for Zernike functions 3.2
m
N normalization term for Zernike functions 3.2.5
n
m
R ρ radial term for Zernike functions 3.2.1
()
n
m
Z Zernike function [alternate notation: Z(n,m)] 3.2
n
Z Zernike function – magnitude/axis form 5.1.9
nm
α axis parameter for magnitude/axis form Zernike functions 5.1.9
ρ radial parameter for Zernike functions 3.2.2
θ meridional parameter for Zernike functions 3.2.4
W(x,y) wavefront error 3.4
βx,y measured gradient at a location x,y 3.8
∂Wx,y wavefront gradient at a location x,y 3.8
β gradient fit error 5.3
fit
4 Coordinate system
The coordinate system used to represent wavefront surfaces shall be the standard ophthalmic coordinate
system in accordance with ISO 8429 in which the x-axis is local horizontal with its positive sense to the right
as the examiner looks at the eye under measurement, the y-axis is local vertical with its positive sense
superior with respect to the eye under measurement, the z-axis is the line of sight of the eye under
measurement with its positive sense in the direction from the eye toward the examiner. The horizontal and
vertical origin of the coordinate system is the centre of the visible pupil of the eye. The coordinate system
origin lies in the plane of the exit pupil of the eye (for light originating on the retina and passing out through the
pupil). This coordinate system is illustrated in Figure 1.
The sign convention used for wavefront error values reported at any location on a wavefront shall be that used
for this coordinate system.
When Zernike coefficients are used to represent a wavefront or to report wavefront error, the sign convention
used to describe the individual Zernike functions shall be that used for this coordinate system.
a) Coordinate system b) Clinician's view of patient
Key
OD right eye
OS left eye
Figure 1 — Ophthalmic coordinate system (ISO 8429)
5 Representation of wavefront data
5.1 Representation of wavefront data with the use of Zernike polynomial function
coefficients
5.1.1 Symbols for Zernike polynomial functions
Zernike polynomial functions shall be designated by the upper case letter Z followed by a superscript and a
subscript. The superscript shall be a signed integer representing the meridional index of the function, m. The
subscript shall be a non-negative integer representing the radial index of the function, n. Therefore a Zernike
m
polynomial function shall be designated by the form Z .
n
If, for reasons of font availability, it is not possible to write superscript and subscripts, the Zernike polynomial
functions may be represented as a upper case letter Z followed by parentheses in which the radial index, n,
appears first, followed, after a comma, by the meridional index, m, thus Z(n,m).
5.1.2 Radial index
The radial index shall be designated by the lower case letter n.
5.1.3 Meridional index
The meridional index shall be designated by the lower case letter m.
5.1.4 Radial parameter
The radial parameter shall be designated by the Greek letter ρ.
5.1.5 Meridional parameter
The meridional parameter shall be designated by the Greek letter θ.
6 © ISO 2008 – All rights reserved
5.1.6 Coefficients
When a surface is represented by Zernike coefficients, these coefficients shall be designated by the lower
case letter c followed by a superscript and a subscript. The superscript shall be a signed integer representing
the meridional index of the function, m. The subscript shall be a non-negative integer representing the radial
m
index of the function, n. Therefore, a Zernike coefficient shall be designated by the form c .
n
5.1.7 Common names of Zernike polynomial functions
Zernike polynomial functions are often referred to by their common names. These names are given in Table 2
in so far as the functions have been given a common name.
Table 2 — Common names of Zernike polynomial functions
Zernike function Common name
Z piston
−1
Z vertical tilt
Z horizontal tilt
−2
Z oblique astigmatism
myopic defocus (positive coefficient value)
Z
hyperopic defocus (negative coefficient value)
against the rule astigmatism (positive coefficient value)
Z
with the rule astigmatism (negative coefficient value)
−3
Z oblique trefoil
vertical coma – superior steepening (positive coefficient value)
−1
Z
vertical coma – inferior steepening (negative coefficient value)
Z horizontal coma
Z horizontal trefoil
−4
Z oblique quatrefoil
−2
Z oblique secondary astigmatism
spherical aberration
Z positive coefficient value – pupil periphery more myopic than centre
negative coefficient value – pupil periphery more hyperopic than centre
Z with/against the rule secondary astigmatism
Z quatrefoil
−1
Z secondary vertical coma
Z secondary horizontal coma
5.1.8 Comparison of data expressed as Zernike coefficients generated using different aperture sizes
The Zernike coefficient values describing a given wavefront error depend on the aperture size used when they
are generated from measurement data. Due to this dependence on pupil diameter, different coefficient values
will be found to describe the wavefront error of a given eye if the pupil size changes from one measurement to
the next. Therefore, to adequately compare the wavefront error of the same eye at different times or to
compare the wavefront errors of two eyes using Zernike coefficients, the compared coefficients shall have
been generated using the same pupil diameter even though measurements were taken with different pupil
diameters. Zernike coefficients taken at one pupil diameter may be converted into values for a second, smaller
pupil diameter using either the method given in Annex B or a similar method.
Wavefront error comparisons using Zernike coefficients found in accordance with this International Standard
shall be made between sets of Zernike coefficients that have be converted to a common pupil diameter.
5.1.9 Representation of wavefront error data expressed as Zernike coefficients presented in
magnitude/axis form
Zernike terms of the same radial order, n, and having meridional indices, m, with the same magnitude but with
opposite signs may be considered to represent the two components of a vector in an angular space with a
multiplicity equal to the magnitude of m. It is therefore possible to define Zernike functions that combine the
functions defined in 3.2 having the same radial order, n, and meridional indices with the same magnitude into
a new set of functions defined by
m
m
ZNρ,,θα =R ρAmθ,α (13)
() () ( )
nm n n
where
m
R ()ρ is defined by 3.2.1;
n
m
N is defined by 3.2.5;
n
⎡⎤
Am()θ,cαθ=−os m(α)
⎣⎦
and where α is an angular parameter giving the orientation of the vector in space.
A surface, S(ρ,θ), such as a wavefront error, is expressed using these Zernike functions as
Scρθ,,= Z ρθ,α
( ) ()
∑ nm nm nm
all nmand
where the coefficients c and the angular parameters α are related to the coefficients defined in 3.3 by the
nm nm
equations
−mm
cc=+c (14)
() ( )
nm n n
−m
⎛⎞
c
n
⎜⎟
a tan
m
⎜⎟
c
⎝⎠n
α = (15)
nm
m
8 © ISO 2008 – All rights reserved
5.1.10 Common names of Zernike polynomial functions – magnitude/axis form
Zernike polynomial functions are often referred to by their common names. For the magnitude/axis Zernike
functions defined in 5.1.9, these names are given in Table 3 in so far as the functions have been given a
common name.
Table 3 — Common names of Zernike polynomial functions – magnitude/axis form
Zernike function Common name
Z piston
Z tilt
myopic defocus (positive coefficient value)
Z
hyperopic defocus (negative coefficient value)
astigmatism
Z against the rule, axis = 180°
with the rule, axis = 90°
Z coma
Z trefoil
spherical aberration
positive coefficient value – pupil periphery more myopic than
Z centre
negative coefficient value – pupil periphery more hyperopic
than centre
Z secondary astigmatism
Z quatrefoil
Z secondary coma
5.2 Representation of wavefront data in the form of wavefront gradient fields or wavefront
error function values
5.2.1 Gradient values
The measurements made of the aberrations of the eye by aberrometers are in general measurements of the
gradient of the wavefront error function. Measurements of this type may also be thought of as measurements
of the deflection of rays from an un-aberrated direction by the optical system of the eye. In the case of rays
originating at the retina and measured as they pass the exit pupil, the deflection is measured from the ray to a
ray at the same pupil location but parallel to the line of sight. In the case of rays entering the eye through its
entrance pupil, the deflection is measured from the ray to a ray that enters the eye parallel to the line of sight
and is refracted so that it intersects the retina at the point the line of sight intersects the retina. The gradient
information consists of the two-dimensional location of the measured ray in the plane of the exit pupil of the
eye and the two components of its deflection.
So that this information may be conveyed in a standardized fashion, the data for each measured ray or
location in the wavefront will consist of four numbers. The first two are the horizontal (x) and vertical (y)
coordinates of the location given as Cartesian coordinates in the coordinate system specified in Clause 4 and
expressed in millimetres. The second two numbers are the horizontal and vertical component values of the
gradient or, to state this another way, the second two numbers are the horizontal and vertical deflections of
the ray given as tangent values.
A fifth, optional, number may be included giving the quality or certainty associated with the information given
at each data location.
5.2.2 Wavefront error values
If the aberrations of the eye consist of the values of the wavefront error function itself, then the information
needed to express this at a given location in the wavefront consists of the location and the value of the
wavefront error functions at that location.
So that this information may be conveyed in a standardized fashion, the data for each measured ray or
location in the wavefront will consist of three numbers. The first two are the horizontal (x) and vertical (y)
coordinates of the location given as Cartesian coordinates in the coordinate system specified in Clause 4 and
expressed in millimetres. The third number is the value of the wavefront error (3.4) expressed in micrometres.
A fourth, optional, number may be included giving the quality or certainty associated with the information given
at each data location.
5.3 Gradient fit error
When the occasion arises that a wavefront error function has been reconstructed from measured wavefront
gradient data and the values for the reconstructed wavefront are conveyed either in the form of gradient fields
in accordance with 5.1 or the wavefront error function itself in accordance with 5.2, this information shall be
accompanied by two additional values for each data location that give information on the quality of the fit of
the data to the reconstruction. The first such value is the difference between the measured x gradient value
and the reconstructed x gradient value. The second value is the difference between the measured y gradient
value and reconstructed y gradient value. These two values are defined as the gradient fit error and constitute
the two components of an error gradient field. These two values are not to be taken as the same as the
optional quality values allowed for in 5.1 and 5.2 as those values refer to the quality of the measured data
themselves whereas the gradient fit values refer to the quality of the fit of the data to the reconstructed
wavefront.
The gradient fit parameter β is a metric measure that can be used to identify the overall quality of the fit. It is
fit
generally the merit function that is minimized in least-squares fitting. It is defined by:
⎡⎤
⎡⎤∂∂Wx(,y) W(x,y)
ββ(,xy)−−(x,y)
∑∑⎢⎥xy⎢⎥
∂∂xy
⎣⎦
⎣⎦
xy,,x y
β=+ (16)
fit
NN
The various parameters are defined in 3.8.
6 Presentation of data representing the aberrations of the human eye
6.1 General
The preferred method of communicating aberration data for the human eye to others so that they may analyse
them as they see them is in the form of a set of gradient components for each measured location as specified
in 5.2.1. These values fully characterize the measured wavefront error of the eye and may be used to
reconstruct that wavefront error surface using any method desired.
However, wavefront data in the form of gradient components do not convey the wavefront information in a
fashion that is easily understood nor in a form that lends itself for convenient use in papers, displays and other
common forms of communication. Thus the preferred methods for presenting aberration data of the human
eye are:
a) as a list of normalized Zernike coefficients;
b) as a bar chart showing the values of the normalized Zernike coefficients;
c) in the form of a topographical map of the wavefront surface.
10 © ISO 2008 – All rights reserved
6.2 Aberration data presented in the form of normalized Zernike coefficients
6.2.1 Aperture information
When data representing the aberrations of the human eye are presented in the form of normalized Zernike
coefficients, the aperture diameter used in generating the coefficient shall form a part of the data set and shall
be the first member of the set.
6.2.2 Units
Coefficients shall be given in units of micrometres. Aperture size shall be given in millimetres.
6.2.3 Ordering of terms
When data representing the aberrations of the human eye are presented in the form of Zernike coefficients,
the coefficients shall be listed in the following order.
The first value of the coefficient set shall be the value of the aperture diameter used to generate the set,
followed by the Zernike coefficients grouped by common radial index, n, with these groups listed in increasing
magnitude of the radial index. Within a group of common radial indices, the coefficients shall be listed in
increasing value of the meridional index, m, starting with the most negative m value and proceeding in
increasing order to the most positive m value. The following single index j gives the above ordering for the
Zernike coefficients. The first Zernike coefficient of the set has the ordering index value zero.
nn(2++) m
j = (17)
6.2.4 Form of presentation
6.2.4.1 Tabular form
When the normalized Zernike coefficients are presented as a table the first column shall contain the Zernike
function symbols ordered in accordance with 6.2.3. The second column shall contain the numerical values of
the coefficients, aligned with their respective function symbols. If it is desired to present names for the Zernike
functions, these names may be placed in a third column. The first row of the table shall contain the words
“aperture diameter” in the first column and the aperture diameter value in the second column.
6.2.4.2 Bar chart form
When the normalized Zernike coefficients are presented as a bar chart the values assigned to the bars shall
be values of the normalized Zernike coefficients ordered in accordance with 6.2.3. The bars shall be labelled
using Zernike double index symbols in accordance with 5.1.1. The values of the bars shall be given in
micrometres. The value of the aperture diameter used to create the coefficient values shall appear within the
graph.
6.3 Aberration data presented in the form of normalized Zernike coefficients given in
magnitude/axis form
6.3.1 Aperture information
When data representing the aberrations of the human eye are presented in the form of normalized Zernike
coefficients, the aperture diameter used in generating the coefficient shall form a part of the data set and shall
be the first member of the set.
6.3.2 Units
Coefficients shall be given in units of micrometres. Aperture size shall be given in millimetres. Axes shall be
given in degrees.
6.3.3 Ordering of terms
When data representing the aberrations of the human eye are presented in the form of Zernike coefficients,
given in magnitude/axis form in accordance with 5.1.9, the coefficients, c and axis values, α , shall be
nm nm
listed in the following order.
The first value of the coefficient set shall be the value of the aperture diameter used to generate the set
followed by the coefficient magnitudes and axes grouped by common radial index, n, with these groups listed
in increasing magnitude of the radial index. Within a group of common radial indices, the coefficients shall be
listed in increasing value of the meridional index, m.
6.3.4 Tabular form of presentation
When the normalized Zernike coefficients are presented as a table the first column shall contain the Zernike
function symbols ordered in accordance with 6.3.3. The second column shall contain the numerical values of
the coefficients, aligned with their respective function symbols. The third column shall contain the numerical
values of the axes, aligned with their respective function symbols. If it is desired to present names for the
Zernike functions, these names may be placed in a fourth column. The first row of the table shall contain the
words “aperture diameter” in the first column and the aperture diameter value in the second column.
6.4 Aberration data presented in the form of topographical maps
6.4.1 General
In order to facilitate the interpretation and comparison of wavefront measurements from different systems,
criteria for a standard graphical display of ocular wavefront aberrations are established. The elements of the
display are: colour set, aberration scale, colour contour map, numeric data, spatial scale and title. If
compliance with this International Standard is claimed, this standardized display of ocular wavefront
aberrations shall be made available to the user and shall contain the text “ISO 24157”.
6.4.2 Display contents
6.4.2.1 Standardized display
This shall contain the following elements:
⎯ title;
⎯ colour legend graphic;
⎯ step size text;
⎯ colour contour map of higher-order aberrations (wavelength 0,555 µm, if possible);
⎯ numeric data;
⎯ spatial extent indicator;
⎯ axis indication;
⎯ reference to ISO 24157.
12 © ISO 2008 – All rights reserved
6.4.2.2 Display title
The display shall be titled “Higher order aberrations”.
6.4.2.3 Colour contour map
The colour map shows a colour-coded representation of the higher-order aberrations in the entrance pupil of
the eye. If possible, these aberrations should be referenced to wavelength 0,555 µm. The centre value of the
map shall be zero corresponding to the chief ray.
6.4.2.4 Numeric data
The numeric data to be displayed on the map shall include:
⎯ low-order aberrations' RMS value, in micrometres, computed for aberrations second-order;
⎯ higher-order aberrations' RMS value, in micrometres, computed for aberrations third-order and above;
⎯ total aberrations' RMS value, in micrometres, computed for aberrations second-order and above;
⎯ diameter of pupil, in millimetres.
6.4.2.5 Spatial extent graphic
The spatial extent graphic shows the size of the colour map. It shall consist of some graphic indicator and text
indicating the width of the display in units of millimetres.
6.4.2.6 Axis indicator
The axis indicator graphic shows the angular coordinate system as defined in Clause 4.
6.4.3 Standardized scales
For display of the higher-order aberrations, the standardized display shall use one of four step size intervals:
0,1 µm, 0,2 µm, 0,5 µm, and 1,0 µm
The step size shall be prominently displayed below the colour legend. Twenty-one (21) colours shall be used
with the centre colour set at zero. If the aberration value to be displayed exceeds the range of the colour scale,
the highest or lowest colour (as appropriate) shall be used.
6.4.4 Colour palette
The twenty-one colours shall follow the general guidelines:
⎯ where the wavefront error as defined in 3.4 takes negative values, cooler colours are used (blues);
⎯ where the wavefront error as defined in 3.4 takes positive values, warmer colours are used (reds);
⎯ where the wavefront error as defined in 3.4 is zero, green is used.
6.5 Presentation of pooled aberration data
6.5.1 General
For multiple eye studies of the aberrations of the eye it is desirable to present pooled results. When this is
done, certain precautions need to be taken both in the analysis and presentation of the data if the pooled
results are to be meaningful. In sets of data from multiple sources and from many individuals it is almost
certain that not all the data will come from eyes having the same pupil size. Therefore steps shall be taken to
account for changes in aberration values found when the pupil size changes. It is also quite likely that both
right and left eyes are included in a study. When this is the case this fact needs to be acknowledged along
with any steps that have been taken to account for known anatomical asymmetries that occur between right
and left eyes.
6.5.2 Analysis and presentation of pooled aberration results based on Zernike coefficient sets
When the data used for a study is in the form of Zernike polynomial coefficients, certain precautions need to
be taken both in the processing and analysis of the data and in its presentation. This is because the values of
the Zernike coefficients that describe a given wavefront will change, even if they are given in accordance with
this International Standard, if the aperture diameter used is changed. Therefore the coefficients may not be
directly compared until all use a common pupil diameter. For this reason the first step in the analysis of pooled
data sets is to convert all Zernike coefficient sets to sets having the same pupil size. This may be done using
the method given in Clause B.2.
If the data are given in the form specified in 5.2.1 or 5.2.2 but the pooled results are presented in the form of
Zernike coefficients, the coefficients shall be generated from the data using the same pupil diameter for all
eyes.
6.5.3 Analysis and presentation of pooled aberration data where both right and left eye data are used
When both right eye and left eye data are used in pooled data sets, consideration needs to be taken for the
known asymmetries about the vertical meridian of the eye between right and left eyes. This may be done in
one of two ways.
If aberration data include measurements from both eyes, which have not been altered to compensate for
known asymmetries, it is preferable to analyse the data and present the results separately for the right eyes
and the left eyes. If it is decided to pool data from both right and left eyes in the same analysis, this fact shall
be stated explicitly.
If it is decided to pool data from both right and left eyes in the same analysis and when analysis and
presentation is done based on Zernike coefficient sets, the known anatomical asymmetry may be accounted
for by altering the sign of all Zernike coefficients that arise from Zernike polynomials with negative, even
meridional indices, and with positive, odd meridional indices for all left eye data prior to analysis. This step has
the effect of giving left eyes the same asymmetry, on average, as that found in right eyes.
If the data are given in the form of either gradient arrays in accordance with 5.2.1 or elevation arrays in
accordance with 5.2.2, the right/left asymmetry may be accounted for by changing the sign of all x location
values for the left eyes prior to analysis of the data. This step has the effect of giving left eyes the same
asymmetry, on average, as that found in right eyes.
When either of the above steps has been taken to account for the asymmetries between right and left eyes,
this fact shall be prominently stated.
14 © ISO 2008 – All rights reserved
Annex A
(informative)
Methods of generating Zernike coefficients
In general, aberrometry measures the slope (surface gradient) of the wavefront in the eye. The Shack-
Hartmann and Spatially-Resolved Refractometry techniques measure wavefront slope directly and the
Tscherning and retinal raytracing techniques measure the transverse ray error, which is proportional to the
wavefront slope. The slope measurements are the local tilt of the wavefront and can be in both the horizontal
and vertical directions. For a wavefront error given by W(x,y), aberrometers give a set of slope measurements
{dW(x ,y )/dx} and {dW(x ,y )/dy}. The value of i ranges from 1 to the total number of sample points, N. The
i i i i
points (x ,y ) represent the locations of the individual samples. The most common method of reconstructing the
i i
wavefront error based on this slope information is fitting the data to a set of polynomials {V } with a least
j
squares technique, where j ranges from unity to the total number of polynomials in the fitting set, J. Typically,
the polynomial set for wavefront fitting has been either the Zernike polynomials or the Taylor polynomials.
These sets have traditionally been chosen because they have properties that represent familiar concepts in
ophthalmic optics. However, other polynomial sets can also be used. The least squares technique minimizes
the absolute error between the measured wavefront gradients and the derivatives of the reconstructed
wavefront. A typical merit function is given in 5.3 (β ). To perform this fit, a matrix equation is set up, such that
fit
G
G
⎡⎤dV a =dW (A.1)
⎣⎦
where
⎡⎤dV(,x y)/ dx dV(,x y)/ dx " dV (,x y)/ dx
11 1 2 1 1 J 11
⎢⎥
dV(,x y)/ dx dV(,x y)/ dx " dV(,x y)/ dx
1 2 2 2 22 J 22
⎢⎥
## # #
⎢⎥
dV(,x y )/ dx dV(,x y )/ dx " dV(x, y )/ dx
⎢⎥
12NN NN J N N
dV = (A.2)
⎡⎤
⎣⎦
⎢⎥
dV(,x y)/ dy dV(,x y)/ dy " dV (,x y)/ dy
1 1 1 2 11 J 11
⎢⎥
dV(,x y)/ dy dV(,x y)/ dy " dV(,xy)/dy
12 2 2 2 2 J 22
⎢⎥
## # #
⎢⎥
⎢⎥
dV(,x y )/ dy dV(,x y )/ dy " dV(,x y )/ dy
⎣⎦12NN NN JNN
⎛⎞a
⎜⎟
K
a
a =⎜⎟ (A.3)
#
⎜⎟
⎜⎟
a
⎝⎠J
and
dW(,x y)/ dx
⎡⎤
⎢⎥
dW(,x y)/ dx
⎢⎥
#
⎢⎥
G
dW(,x y )/ dx
⎢⎥
NN
dW = (A.4)
⎢⎥
dW(,x y)/ dy
⎢⎥
dW(,x y)/ dy
⎢⎥
#
⎢⎥
⎢⎥
dW(,x y )/ dy
⎣⎦NN
Essentially, the ⎡⎤dV matrix contains slope information for the fitting polynomial functions. The top half of the
⎣⎦
matrix contains the x derivatives of the fitting function and the lower half contains the y derivatives of the fitting
functions. Each row in the ⎡⎤dV matrix is for a given sample point (x ,y ). Each column in this matrix is for a
⎣⎦ i i
G
different fitting polynomial function V . The a vector is a series of weighting coefficients which describes how
j G
much of each fitting polynomial function contributes to the reconstructed wavefront. The dW vector contains
the data measured from the aberrometer. The upper half of this matrix contains the x derivative information,
G
while the lower half of the matrix describes the y derivative data. Each row in the dW vector is for a different
G
sample point (x ,y ). The goal of the reconstruction is to determine the values of the coefficients in the a vector.
i i
Since there are usually many more sample points, N, than there are polynomial functions, J, to fit the
wavefront, an exact solution to Equation (A.1) cannot be obtained. Instead, a least squares solution is
calculated. The solution is given by
−1
G
G
TT
⎡⎤
ad=⎡⎤V ⎡⎤dV ⎡⎤dV dW (A.5)
⎣⎦ ⎣⎦ ⎣⎦
⎢⎥
⎣⎦
−1
T T
⎡ ⎤
where ⎡⎤dV is the transpose of the matrix ⎡⎤dV , and ⎡dV⎤⎡dV⎤ is the inverse matrix operation.
⎣⎦ ⎣⎦ ⎣ ⎦⎣ ⎦
⎢ ⎥
⎣ ⎦
Equation (A.5) allows for the calculation of the fitting coefficients. The final reconstructed wavefront W(x,y) is
then given by
J
Wx(,y) = a V (x,y) (A.6)
∑ jj
j=1
Thus, once the slope information is obtained from the aberrometer, straightforward matrix calculations are all
that is required to reconstruct the wavefront.
G
G
A final word needs to be said about giving the coefficient set a the correct dimensions and scaling. Both dW ,
the measured gradient values, and the elements of ⎡dV ⎤ , the gradient components of the various members
⎣ ⎦
of the polynomial function set used, evaluated at
...
NORME ISO
INTERNATIONALE 24157
Première édition
2008-07-01
Optique et instruments ophtalmiques —
Méthodes de présentation des
aberrations de l'œil humain
Ophthalmic optics and instruments — Reporting aberrations of the
human eye
Numéro de référence
©
ISO 2008
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2008
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2008 – Tous droits réservés
Sommaire Page
Avant-propos. iv
1 Domaine d'application. 1
2 Références normatives . 1
3 Termes et définitions. 1
4 Système de coordonnées . 5
5 Représentation des données relatives au front d'onde. 6
5.1 Représentation des données relatives au front d'onde au moyen des coefficients
de la fonction du polynôme de Zernike. 6
5.2 Représentation des données de front d'onde sous forme de gradients ou de valeurs
de fonction d'erreur de front d'onde. 9
5.3 Erreur d'ajustement du gradient . 10
6 Présentation des données représentant les aberrations de l'œil humain. 10
6.1 Généralités . 10
6.2 Données d'aberration présentées sous forme de coefficients de Zernike normalisés. 11
6.3 Données d'aberration présentées sous forme de coefficients de Zernike normalisés
par amplitude/axe . 12
6.4 Données d'aberration présentées sous forme de cartes topographiques . 12
6.5 Présentation des données d'aberration collectives. 14
Annexe A (informative) Méthodes de génération des coefficients de Zernike . 16
Annexe B (informative) Conversion des coefficients de Zernike prenant en compte les différences
de tailles d'ouverture, le décentrement et la rotation du système de coordonnées . 18
Annexe C (informative) Conversion entre les coefficients de Zernike représentés dans différents
systèmes de notation . 26
Annexe D (informative) Algorithme informatique permettant de générer des matrices
de pondération de dérivée partielle pour des fonctions polynomiales de Zernike
non normalisées . 28
e
Annexe E (informative) Tableau de fonctions polynomiales de Zernike normalisées (au 6 ordre
radial) . 30
Bibliographie . 32

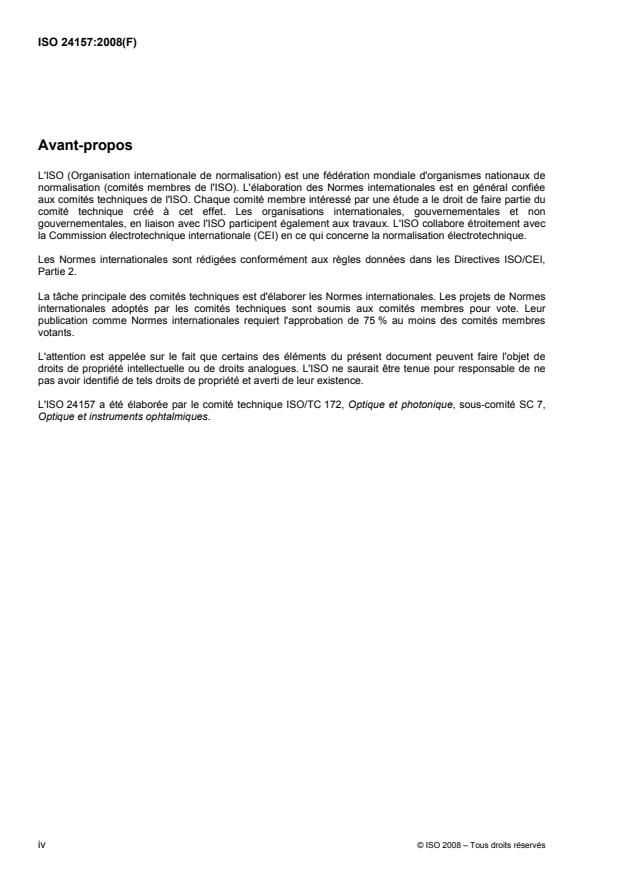

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 24157 a été élaborée par le comité technique ISO/TC 172, Optique et photonique, sous-comité SC 7,
Optique et instruments ophtalmiques.
iv © ISO 2008 – Tous droits réservés
NORME INTERNATIONALE ISO 24157:2008(F)
Optique et instruments ophtalmiques — Méthodes
de présentation des aberrations de l'œil humain
1 Domaine d'application
La présente Norme internationale spécifie les méthodes normalisées permettant de consigner les aberrations
de l'œil humain.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 8429, Optique et instruments d'optique — Ophtalmologie — Échelle graduée
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent. Les symboles utilisés
sont récapitulés dans le Tableau 1.
3.1
ligne de visée
ligne partant du point étudié dans l'espace objet au centre de la pupille d'entrée de l'œil et continuant du
centre de la pupille de la pupille de sortie au point de fixation rétinien (appelé foveola)
3.2
polynômes de Zernike
ensemble de fonctions définies et orthogonales sur un cercle de rayon unité, définies par le produit de trois
termes, un terme de normalisation, un terme radial et un terme méridien, paramétrées par un paramètre radial
sans dimension, ρ, ainsi que par un paramètre méridien sans dimension, θ, et par un indice entier positif ou
nul, n, et un indice méridien entier signé, m, obtenues par l'équation suivante:
m
mm
Z =NR ρ M mθ (1)
() ( )
nnn
où
m
N est le terme de normalisation;
n
m
R est le terme radial;
n
M(mθ) est le terme méridien;
le paramètre ρ est un nombre réel continu sur la plage de 0 à 1,0;
le paramètre θ est un nombre réel continu sur la plage de 0 à 2π;
NOTE Pour une valeur donnée d'indice radial, n, l'indice méridien, m, peut prendre uniquement les valeurs −n,
−n+2, …, n−2 et n.
3.2.1
terme radial
terme de la fonction polynomiale de Zernike avec les indices n et m obtenus par l'équation suivante:
0,5nm−
( ) s
()−−1!(ns)
m
ns−2
Rρρ= (2)
()
n ∑
sn!0,5+−m s ! 0,5n−m−s !
()()()()
s=0
où s est un indice de sommation en nombre entier incrémenté par une unité.
3.2.2
paramètre radial
ρ
nombre sans dimension dont la valeur est comprise entre 0 et 1; sa valeur à une distance radiale, r, du centre
de l'ouverture est obtenue par l'expression
r
ρ= (3)
a
où a est la valeur du rayon de l'ouverture
3.2.3
terme méridien
terme de la fonction de polynôme de Zernike avec l'indice m obtenu par l'équation
Mmmθ = cos θ si m W 0 (4)
( ) ( )
Mmθ = sin mθ si m < 0 (5)
()
()
NOTE Le terme méridien est également désigné par le terme «azimutal».
3.2.4
paramètre méridien
θ
valeur angulaire dont les valeurs sont comprises entre 0 et 2π (0° et 360°), elles sont exprimées par le
système de coordonnées défini dans l'Article 4
NOTE Il peut également être désigné angle azimutal.
3.2.5
terme de normalisation
fonction polynomiale de Zernike dont les indices n et m sont égaux à 1,0 pour les fonctions «non normalisées»
(3.2.7) et pour les «fonctions normalisées» (3.2.6); elle est obtenue par l'équation suivante:
m
Nn=−21δ + (6)
()
()
nm0,
où δ = 1 si m = 0, δ = 0 si m ≠ 0
0,m 0,m
3.2.6
fonction polynomiale de Zernike normalisée
fonction polynomiale de Zernike dont le terme de normalisation prend la forme indiquée en 3.2.5 pour les
fonctions «normalisées» définies comme orthogonales dans le sens qu'elle satisfait l'équation suivante:
12π
′
mm
ρρdZZdθ=πδ δ (7)
nn′′n,,n mm′
∫∫
2 © ISO 2008 – Tous droits réservés
où
δ = 1 si n = n′, δ = 0 si n ≠ n′,
n,n′ n,n′
δ = 1 si m = m′, δ = 0 si m ≠ m′.
m,m′ m,m′
3.2.7
fonction polynomiale de Zernike non normalisée
fonction polynomiale de Zernike dont le terme de normalisation est égal à 1,0 et défini comme orthogonal
dans le sens qu'il satisfait l'équation
12π
mm′
21−+δρndρZZdθ=πδδ (8)
()()
′′′
0,mnn n,nm,m
∫∫
où
δ = 1 si n = n′, δ = 0 si n ≠ n′;
n,n′ n,n′
δ = 1 si m = m′, δ = 0 si m ≠ m′;
m,m′ m,m′
δ = 1 si m = 0, δ = 0 si m ≠ 0.
0,m 0,m
3.2.8
ordre
valeur de l'indice radial, n, d'une fonction polynomiale de Zernike
3.3
coefficient de Zernike
m
membre d'un ensemble de nombres réels, c , multiplié par la fonction de Zernike qui lui est associée pour
n
fournir un terme qui est, par la suite, utilisé dans une somme de termes permettant d'obtenir une valeur égale
à la meilleure estimation de la surface S(ρ,θ), qui utilise les termes de Zernike, cette somme est représentée
par
mm
Scρθ, = Z (9)
( )
∑ nn
tout etnm
NOTE 1 Chaque ensemble de coefficients de Zernike est associé au diamètre de l'ouverture qui a été utilisé pour
générer l'ensemble à partir des données relative à l'élévation de la surface. L'ensemble est incomplet s'il manque
l'information relative à l'ouverture.
NOTE 2 L'Annexe A regroupe des informations concernant une méthode permettant de trouver les coefficients de
Zernike à partir des données de la pente d'un front d'onde (gradient).
3.3.1
coefficient de Zernike normalisé
coefficient de Zernike généré à l'aide des fonctions de Zernike normalisées et conçu pour être utilisé avec eux
pour reconstruire une surface
NOTE Les coefficients de Zernike normalisés ont des unités dimensionnelles de longueur.
3.3.2
coefficient de Zernike non normalisé
coefficient de Zernike généré à l'aide des fonctions de Zernike non normalisées et conçu pour être utilisé avec
eux pour reconstruire une surface
NOTE Les coefficients de Zernike non normalisés ont des unités dimensionnelles de longueur.
3.4
erreur de front d'onde
W(x,y) ou W(r,θ)
〈œil〉 longueur du chemin optique (c'est-à-dire l'indice de réfraction multiplié par la distance de propagation)
entre un front d'onde plan dans la pupille, à l'entrée de l'œil, et le front d'onde de la lumière, à la sortie de l'œil,
provenant d'une source ponctuelle sur la rétine et qui est spécifiée comme une fonction (fonction d'erreur de
front d'onde) des coordonnées (x,y) ou (r,θ) de la pupille d'entrée
NOTE 1 L'erreur de front d'onde est mesurée dans la direction axiale (c'est-à-dire parallèlement à l'axe Z défini dans
l'Article 4) depuis le plan contenant la pupille vers le front d'onde.
NOTE 2 Par convention, l'erreur de front d'onde est réglée à zéro au centre de la pupille en retranchant la valeur
centrale à partir des valeurs à tous les autres emplacements de la pupille.
NOTE 3 L'erreur de front d'onde s'exprime en unités physiques métriques (généralement consignées en micromètres)
et se rapporte à une longueur d'onde spécifiée.
3.5
différence de marche
OPD
négatif de l'erreur de front d'onde (3.4) en chaque point d'un front d'onde (3.4), représentant la correction de
la longueur de parcours optique nécessaire pour corriger l'erreur de front d'onde
3.6
moyenne quadratique de l'erreur de front d'onde
〈œil〉 quantité calculée comme étant la racine carrée de l'écart de la fonction d'erreur de front d'onde (3.4) et
définie comme étant
⎡⎤Wx(,y) dxdy
⎣⎦
∫∫
pupille
RMS = (10)
WFE
A
où A est la surface de la pupille
ou bien, si la fonction d'erreur de front d'onde est exprimée en termes de coefficients de Zernike normalisés,
une quantité égale à la racine carrée de la somme des carrés des coefficients avec un indice radial supérieur
ou égal à 2
m
RMS = c (11)
WFE ∑ ()n
nm>1, tout
NOTE 1 Il convient que la valeur de piston et l'inclinaison moyenne soient exclues de ce calcul, car elles correspondent
plus à des déplacements latéraux de l'image qu'à une dégradation de l'image en tant que telle.
NOTE 2 La moyenne quadratique de l'erreur peut également être calculée en utilisant un ensemble discret de valeurs
d'erreur de front d'onde qui avaient été utilisées pour obtenir les coefficients de Zernike et les méthodes statistiques
normalisées. Le calcul ainsi effectué, il peut s'avérer que cette valeur de moyenne quadratique ne correspond pas
exactement à la valeur obtenue à l'aide de la formule figurant ci-dessus. Cette situation tend surtout à se produire lorsque
les points de la pupille utilisés pour échantillonner l'erreur de front d'onde ne sont pas répartis de manière uniforme. Les
données établies ne résultent donc pas en des fonctions de Zernike orthogonales, discrètes.
3.7
aberrations d'ordre supérieur
aberrations subies par l'œil en plus des erreurs de réfraction sphéro-cylindriques et prismatiques et donc, si
l'erreur de front d'onde est exprimée en termes de coefficients de fonction polynomiale de Zernike, aberrations
d'ordre supérieur ou égal à 3
4 © ISO 2008 – Tous droits réservés
3.8
gradient du front d'onde
∂W(x,y)
vecteur donnant les valeurs du gradient du front d'onde ∂W(x,y)/∂x et ∂W(x,y)/∂y aux emplacements x et y et
lorsqu'il est exprimé en termes de coefficients de polynôme de Zernike, il est obtenu par les formules
suivantes
m m
∂Wx,y ∂Wx,y
() ∂Z (,xy) ( ) ∂Z (,xy)
m n m n
et (12)
= c = c
∑ n ∑ n
∂∂xx ∂∂yy
toutnmet toutnmet
NOTE β (x,y) et β (x,y) aux emplacements x, y font référence aux valeurs du gradient mesurées.
x y
Tableau 1 — Symboles
Symbole Nom Définition donnée en
A(mθ,α) terme méridien pour les fonctions de Zernike forme amplitude/axe 5.1.9
m
c coefficient de Zernike 3.3
n
c
coefficient de Zernike – amplitude 5.1.9
nm
m indice méridien pour les fonctions de Zernike 3.2
m
M mθ indice méridien pour les fonctions de Zernike 3.2.3
()
n
n indice radial pour les fonctions de Zernike 3.2
m
N terme de normalisation pour les fonctions de Zernike 3.2.5
n
m
terme radial pour les fonctions de Zernike 3.2.1
R ρ
()
n
m
fonction de Zernike [notation alternée: Z(n,m)] 3.2
Z
n
Z
fonction de Zernike – forme amplitude/axe 5.1.9
nm
α paramètre de l'axe pour les fonctions de Zernike de forme amplitude/axe 5.1.9
ρ paramètre radial pour les fonctions de Zernike 3.2.2
paramètre du méridien pour les fonctions de Zernike 3.2.4
θ
W(x,y) erreur de front d'onde 3.4
βx,y gradient mesuré à un emplacement x,y 3.8
∂Wx,y gradient du front d'onde à un emplacement x,y 3.8
β
erreur d'ajustement du gradient 5.3
fit
4 Système de coordonnées
Le système de coordonnées utilisé pour représenter les surfaces de front d'onde doit correspondre au
système de coordonnées ophtalmique normalisé conformément à l'ISO 8429, dans lequel l'axe X
correspondant à l'horizontale locale avec son sens positif étant vers la droite lorsque l'examinateur observe
l'œil mesuré, l'axe Y correspondant à l'horizontale locale avec son sens positif supérieur par rapport à l'œil
mesuré et l'axe Z étant la ligne de visée de l'œil mesuré, avec son sens positif vers la droite lorsque
l'examinateur regarde l'œil mesuré. L'origine horizontale et verticale du système de coordonnées est le centre
de la pupille visible de l'œil. L'origine du système de coordonnées se trouve dans le plan de la pupille de
sortie de l'œil (la lumière se forme dans la rétine et passe à travers la pupille). La Figure 1 illustre ce système
de coordonnées.
La convention des signes utilisée pour les valeurs d'erreur de front d'onde reportée à un quelconque
emplacement sur le front d'onde doit être utilisée pour ce système de coordonnées.
Lorsque les coefficients de Zernike sont utilisés pour représenter un front d'onde ou pour consigner une erreur
de front d'onde, la convention des signes utilisée pour décrire chaque fonction de Zernike doit être celle qui
est utilisée pour ce système de coordonnées.
a) Système de coordonnées b) Vue du patient par le clinicien
Légende
OD œil droit
OS œil gauche
Figure 1 — Système de coordonnées ophtalmiques (ISO 8429)
5 Représentation des données relatives au front d'onde
5.1 Représentation des données relatives au front d'onde au moyen des coefficients
de la fonction du polynôme de Zernike
5.1.1 Symboles des fonctions du polynôme de Zernike
Les fonctions du polynôme de Zernike doivent être désignées par la lettre majuscule Z suivie d'un indice
supérieur et d'un indice inférieur L'indice supérieur doit être un nombre entier signé représentant l'indice
méridien de la fonction, m. L'indice inférieur doit être un entier non négatif représentant l'indice radial de la
fonction, n. Une fonction polynomiale de Zernike doit, par conséquent, être représentée comme suit:
m
Z
n
Si, pour des raisons de police, il n'est pas possible d'écrire l'indice supérieur et les indices inférieurs, les
fonctions polynomiales de Zernike peuvent être représentés par une lettre majuscule Z, suivie de parenthèses
dans lesquelles l'indice radial, n, apparaît en premier, suivi après une virgule de l'indice méridien, m.
Z(n,m)
5.1.2 Indice radial
L'indice radial doit être désigné par la lettre minuscule, n.
5.1.3 Indice méridien
L'indice méridien doit être désigné par la lettre minuscule, m.
5.1.4 Paramètre radial
Le paramètre radial doit être désigné par la lettre grecque ρ.
6 © ISO 2008 – Tous droits réservés
5.1.5 Paramètre méridien
Le paramètre méridien doit être désigné par la lettre grecque θ.
5.1.6 Coefficients
Lorsqu'une surface est représentée par les coefficients de Zernike, ces coefficients doivent être désignés par
la lettre minuscule, c, suivie d'un indice supérieur et d'un indice inférieur. L'indice supérieur doit être un
nombre entier signé représentant l'indice méridien de la fonction, m. L'indice inférieur doit être un entier non
négatif représentant l'indice radial de la fonction, n. Un coefficient de Zernike doit, par conséquent, être
représenté comme suit:
m
c
n
5.1.7 Désignations courantes des fonctions polynomiales de Zernike
Les fonctions polynomiales de Zernike sont généralement désignées par leur désignation courante Ces
désignations figurent dans le Tableau 2, à condition qu'une désignation courante ait été attribuée aux
fonctions.
Tableau 2 — Désignations courantes des fonctions polynomiales de Zernike
Fonction de Zernike Désignation courante
Z piston
−1
Z inclinaison verticale
Z inclinaison horizontale
−2
Z astigmatisme oblique
défocalisation myopique (valeur positive du coefficient)
Z
défocalisation hypermétrope (valeur négative du coefficient)
astigmatisme inverse (valeur positive du coefficient)
Z
astigmatisme direct (valeur négative du coefficient)
−3
Z astigmatisme en trèfle oblique
coma vertical – raidissement supérieur (valeur positive du coefficient)
−1
Z
coma vertical – raidissement inférieur (valeur négative du coefficient)
Z coma horizontal
Z astigmatisme en trèfle horizontal
−4
Z astigmatisme quadratique oblique
−2
Z astigmatisme secondaire oblique
aberration sphérique
Z valeur positive du coefficient – contour de la pupille plus myope que le centre
valeur négative du coefficient – contour de la pupille plus hypermétrope que le centre
Z astigmatisme secondaire
Z astigmatisme quadratique
−1
Z verticale secondaire
Z horizontale secondaire
5.1.8 Comparaison des données exprimées comme étant des coefficients de Zernike générés à l'aide
de tailles d'ouverture différentes
Les valeurs du coefficient de Zernike décrivant une erreur de front d'onde donnée dépendent de la taille de
l'ouverture utilisée lorsqu'elles sont générées à partir des données de mesure. En raison de cette dépendance
par rapport au diamètre de la pupille, les différentes valeurs du coefficient seront calculées afin de décrire
l'erreur de front d'onde d'un œil donné si la taille de la pupille change d'un mesurage à l'autre. Par conséquent,
pour pouvoir comparer l'erreur de front d'onde d'un même œil à des moments différents ou pour comparer les
erreurs de front d'onde de deux yeux à l'aide des coefficients de Zernike, les coefficients comparés doivent
avoir été générés avec le même diamètre de pupille même si les mesurages ont été effectués avec des
diamètres différents. Les coefficients de Zernike relevés à un diamètre de pupille donné peuvent être
convertis en des valeurs pour un second diamètre plus petit, au moyen de la méthode indiquée à l'Annexe B
ou d'une méthode similaire.
Les comparaisons d'erreur de front d'onde s'appuyant sur les coefficients de Zernike trouvés conformément à
la présente Norme internationale doivent être effectuées entre des ensembles de coefficients de Zernike qui
ont été convertis en un diamètre de pupille commun.
5.1.9 Représentation des données d'erreur de front d'onde comme coefficients de Zernike sous
forme d'amplitude/d'axe
Les termes de Zernike du même ordre radial, n, et présentant les indices méridiens, m, avec une amplitude
similaire, mais des signes opposés, peuvent être considérés comme représentant les deux composants d'un
vecteur dans un espace angulaire avec une multiplicité égale à l'amplitude de m. Il est donc possible de définir
les fonctions de Zernike combinant les fonctions définies en 3.2 avec le même ordre radial, n, et les indices
méridiens présentant la même amplitude dans un nouvel ensemble de fonctions définies par
m
m
ZNρ,,θα =R ρAmθ,α (13)
() ()( )
nm n n
où
m
R ()ρ est défini par 3.2.1;
n
m
N est défini par 3.2.5;
n
et
Amθ,cαθ=−os⎡⎤mα
() ( )
⎣⎦
où α est un paramètre angulaire indiquant l'orientation du vecteur dans l'espace.
Une surface S(ρ,θ), telle qu'une erreur de front d'onde, est exprimée en utilisant ces fonctions de Zernike telles
que
Scρθ,,= Z ρθ,α
( ) ()
∑ nm nm nm
toutnmet
où les coefficients c et les paramètres angulaires α sont liés aux coefficients définis en 3.3 par les
nm nm
équations suivantes:
−mm
cc=+c (14)
() ()
nm n n
−m
⎛⎞
c
n
⎜⎟
a tan
m
⎜⎟
c
⎝⎠n
α = (15)
nm
m
8 © ISO 2008 – Tous droits réservés
5.1.10 Désignations courantes des fonctions polynomiales de Zernike – forme d'amplitude/d'axe
Les fonctions polynomiales de Zernike sont généralement désignées par leur désignation courante. Pour les
fonctions de Zernike amplitude/axe définies en 5.1.9, ces désignations figurent dans le Tableau 3 dans la
mesure où une désignation courante leur a été attribuée.
Tableau 3 — Désignations courantes des fonctions polynomiales de Zernike – forme
d'amplitude/d'axe
Fonction de Zernike Désignation courante
Z
Piston
Z
Inclinaison
Défocalisation myopique (valeur positive du coefficient)
Z
Défocalisation hypermétrope (valeur négative du coefficient)
Astigmatisme
Z
inverse, axe = 180°
direct, axe = 90°
Z
Coma
Z Astigmatisme en trèfle
Aberration sphérique
Z
Valeur positive du coefficient – contour de la pupille plus myope que le centre
Valeur négative de coefficient – contour de la pupille plus hypermétrope que le centre
Z Astigmatisme secondaire
Z
Astigmatisme quadratique
Z
Coma secondaire
5.2 Représentation des données de front d'onde sous forme de gradients ou de valeurs
de fonction d'erreur de front d'onde
5.2.1 Valeurs de gradients
Les mesurages des aberrations de l'œil effectués à l'aide d'un aberromètre sont généralement des mesurages
du gradient de la fonction d'erreur de front d'onde. Les mesurages de ce type peuvent également être
considérés comme des mesurages de la déviation des rayons à partir d'une direction sans aberration par le
système optique de l'œil. Dans le cas de rayons provenant de la rétine et mesurés lorsqu'ils traversent la
pupille de sortie, la déviation est mesurée à partir du rayon au même emplacement de la pupille, mais
parallèlement à la ligne de visée. Dans le cas de rayons entrant dans l'œil par la pupille d'entrée, la déviation
est mesurée à partir du rayon vers un rayon qui entre dans l'œil parallèlement à la ligne de visée et qui est
réfracté de sorte qu'il coupe la rétine en un point où la ligne de visée croise la rétine. Les informations de
gradient se composent de deux emplacements dimensionnels de rayon mesuré dans le plan de la pupille de
sortie de l'œil et des deux composants de sa première déviation.
Pour que cette information soit transmise de manière normalisée, les données relatives à chaque rayon ou
emplacement mesuré dans le front d'onde se composent de quatre nombres. Les deux premiers sont les
coordonnées horizontales (x) et verticales (y) de l'emplacement, indiquées comme coordonnées cartésiennes
dans le système de coordonnées spécifié dans l'Article 4 et exprimées en millimètres. Les deux chiffres
suivants représentent les valeurs horizontales et verticales des composants du gradient. En d'autres termes,
les deux chiffres suivants représentent les déviations horizontales et verticales du rayon, données comme
valeurs tangentes.
Un cinquième chiffre facultatif peut être inclus, précisant le coefficient de confiance ou de certitude associé
aux informations données à chaque emplacement de données.
5.2.2 Valeurs d'erreur de front d'onde
Si les aberrations de l'œil se composent des valeurs de fonction d'erreur de front d'onde, alors les
informations requises pour l'exprimer en un emplacement donné dans le front d'onde se composent d'un
emplacement et de la valeur des fonctions de l'erreur de front d'onde à cet emplacement.
Pour que cette information soit transmise de manière normalisée, les données relatives à chaque rayon
mesuré ou à l'emplacement dans le front d'onde se composeront de trois chiffres. Les deux premiers sont les
coordonnées horizontales (x) et verticales (y) de l'emplacement indiquées comme coordonnées cartésiennes
dans le système de coordonnées spécifié dans l'Article 4 et exprimées en millimètres. Le troisième
correspond à la valeur de l'erreur de front d'onde (3.4) exprimée en micromètres.
Un quatrième chiffre facultatif peut être inclus, précisant le coefficient de confiance ou de certitude associé
aux informationx données à chaque emplacement de données.
5.3 Erreur d'ajustement du gradient
Lorsqu'une fonction d'erreur de front d'onde a été reconstruite à partir des données relatives au gradient du
front d'onde mesuré et que les valeurs du front d'onde reconstruit sont transmises sous forme de champ de
gradient conformément à 5.1 ou comme fonction d'erreur du front d'onde conformément à 5.2, ces
informations doivent être accompagnées de deux autres valeurs pour chaque emplacement de données qui
fournit les informations sur la qualité de l'ajustage des données pour la reconstruction. Cette première valeur
correspond à la différence entre la valeur de gradient mesurée x et la valeur de gradient x reconstruite. La
seconde valeur enregistrée correspond à la différence entre la valeur de gradient mesurée y et la valeur de
gradient reconstruite y. Ces deux valeurs sont définies comme l'erreur d'ajustement du gradient et constituent
les deux composants d'un champ de gradient d'erreur. Ces deux valeurs ne doivent pas être prises comme
les mêmes valeurs que les valeurs de qualité facultatives autorisées en 5.1 et en 5.2, ces valeurs se référant
à la qualité des données mesurées elles-mêmes alors que les valeurs d'ajustement de gradient se réfèrent à
la qualité de l'ajustement des données par rapport au front d'onde reconstruit.
Le paramètre d'ajustement du gradient, β , est une valeur métrique pouvant être utilisée pour identifier la
fit
qualité globale de l'ajustement. La fonction de mérite est généralement réduite par l'ajustement au moindre
carré. Elle est définie par
∂∂Wx(,y)⎛⎞W(x,y)
⎛⎞
ββ(,xy)−−(x,y)
∑∑⎜⎟xy⎜⎟
∂∂xy
⎝⎠⎝⎠
xy,,xy
β=+ (16)
fit
NN
Les différents paramètres sont définis en 3.8.
6 Présentation des données représentant les aberrations de l'œil humain
6.1 Généralités
La communication des données relatives à l'aberration pour l'œil humain représente la méthode la plus
appropriée; elle permet en effet à un tiers d'analyser ces données comme il les voit sous forme d'un ensemble
de composants de gradients pour chaque emplacement mesuré, comme spécifié en 5.2.1. Ces valeurs
caractérisent complètement l'erreur de front d'onde mesurée de l'œil et peuvent être utilisées pour
reconstruire cette surface d'erreur de front d'onde à l'aide de la méthode de son choix.
10 © ISO 2008 – Tous droits réservés
Cependant, les données relatives au front d'onde sous forme de composants de gradients transmettent les
informations de front d'onde, de sorte qu'elles ne sont ni aisées à comprendre, ni facilement exploitables sur
papier, sur écran ou sur tout autre outil de communication. Par conséquent, la méthode privilégiée pour
présenter les données relatives à l'aberration pour l'œil humain est la suivante:
a) sous forme de liste de coefficients de Zernike normalisés;
b) sous forme de diagramme présentant les valeurs des coefficients de Zernike normalisés;
c) sous forme de carte topographique de la surface de front d'onde.
6.2 Données d'aberration présentées sous forme de coefficients de Zernike normalisés
6.2.1 Informations relatives à l'ouverture
Lorsque les données représentant les aberrations de l'œil humain sont présentées sous forme de coefficients
de Zernike normalisés, l'ouverture du diamètre utilisée pour générer le coefficient doit former une partie des
données établies et doit être le premier membre de l'ensemble.
6.2.2 Unités
Les coefficients doivent être donnés en micromètres. La taille de l'ouverture doit être indiquée en millimètres.
6.2.3 Ordre des termes
Lorsque les données représentant les aberrations de l'œil humain sont présentées sous la forme de
coefficients de Zernike, les coefficients doivent être classés dans l'ordre suivant.
La première valeur de l'ensemble de coefficients doit correspondre à la valeur de l'ouverture du diamètre
utilisé pour générer l'ensemble, suivie des coefficients de Zernike regroupés par un indice radial commun, n,
dont les groupes sont classés par amplitude croissante de l'indice radial. Dans un groupe d'indices radiaux
commun, les coefficients doivent être classés par valeur croissante de l'indice méridien, m, commençant par
la valeur négative, m, la plus basse et poursuivant en ordre croissant vers la valeur positive, m, la plus élevée.
L'indice simple j suivant indique l'ordre mentionné ci-dessus pour les coefficients de Zernike. La valeur de
l'indice du premier coefficient de Zernike de l'ensemble est zéro.
nn(2++) m
j= (17)
6.2.4 Forme de présentation
6.2.4.1 Présentation dans un tableau
Lorsque les coefficients de Zernike normalisés sont présentés sous forme de tableau, la première colonne
doit contenir les symboles de la fonction de Zernike classés conformément à 6.2.3. La deuxième colonne
comporte les valeurs numériques des coefficients, alignés avec les symboles de fonction correspondants. Si
l'on souhaite afficher les noms de ces fonctions, ces noms peuvent être placés dans une troisième colonne.
La première rangée du tableau doit comporter les termes «diamètre d'ouverture» dans la première colonne et
la valeur de diamètre d'ouverture dans la deuxième colonne.
6.2.4.2 Présentation dans un diagramme
Lorsque les coefficients de Zernike sont présentés sous forme de diagramme, les valeurs attribuées aux
barres doivent être des valeurs des coefficients de Zernike normalisés classés conformément à 6.2.3. Les
barres doivent être marquées avec les symboles d'indice double de Zernike, tels que spécifiés en 5.1.1. Les
valeurs des barres doivent être indiquées en micromètres. La valeur du diamètre de l'ouverture utilisé pour
créer les valeurs de coefficient doit apparaître dans le graphique.
6.3 Données d'aberration présentées sous forme de coefficients de Zernike normalisés
par amplitude/axe
6.3.1 Informations relatives à l'ouverture
Lorsque les données représentant les aberrations de l'œil humain sont présentées sous forme de coefficients
de Zernike normalisés, l'ouverture du diamètre utilisée pour générer le coefficient doit former une partie des
données établies et doit être le premier membre de l'ensemble.
6.3.2 Unités
Les coefficients doivent être donnés en micromètres. La taille de l'ouverture doit être indiquée en millimètres.
Les axes s'expriment en degrés.
6.3.3 Ordre des termes
Lorsque des données représentant les aberrations de l'œil humain sont présentées sous forme de coefficients
de Zernike, sous la forme amplitude/axe conformément à 5.1.9, les coefficients c et les valeurs des axes
nm
α doivent être classés dans l'ordre suivant.
nm
La première valeur de l'ensemble de coefficients doit être la valeur de l'ouverture du diamètre utilisée pour
générer l'ensemble, suivie des amplitudes et des axes des coefficients regroupés par indice radial commun, n,
dont les groupes sont classés par amplitude croissante de l'indice radial. Dans un groupe d'indice radial
commun, les coefficients doivent être classés par valeur croissante de l'indice méridien, m.
6.3.4 Présentation par tableau
Lorsque les coefficients de Zernike normalisés sont présentés sous forme de tableau, la première colonne
doit contenir le symboles de la fonction de Zernike classés conformément à 6.3.3. La deuxième colonne
comporte les valeurs numériques des coefficients, alignés avec les symboles de fonction correspondants. La
troisième colonne doit contenir les valeurs numériques des axes, alignés avec les symboles de fonction
correspondants. Si l'on souhaite afficher les noms de ces fonctions, ces noms peuvent être placés dans une
quatrième colonne. La première rangée du tableau doit comporter les termes «diamètre d'ouverture» dans la
première colonne et la valeur de diamètre d'ouverture dans la deuxième colonne.
6.4 Données d'aberration présentées sous forme de cartes topographiques
6.4.1 Généralités
Afin de faciliter l'interprétation et la comparaison de mesures de front d'onde à partir de différents systèmes,
les critères pour un affichage graphique normalisé des aberrations de front d'onde oculaires sont établis. Les
éléments composant l'affichage sont: palette de couleurs, échelle d'aberration, carte en courbes de niveau en
couleurs, échelle spatiale et titre. Pour être conforme à la présente Norme internationale, l'affichage normalisé
des aberrations de front d'onde oculaires doit être mis à disposition de l'utilisateur et doit contenir la mention
«ISO 24157».
6.4.2 Contenu de l'affichage
6.4.2.1 Affichage normalisé
Il doit contenir les éléments suivants:
⎯ titre;
⎯ graphique avec légende en couleurs;
⎯ pas;
12 © ISO 2008 – Tous droits réservés
⎯ carte en courbes de niveau en couleurs d'aberrations d'ordre supérieur (longueur d'ondes 0,555 µm, si
possible);
⎯ données numériques;
⎯ indice d'étendue spatiale;
⎯ indice d'axe;
⎯ référence à l'ISO 24157.
6.4.2.2 Titre de l'affichage
L'affichage doit être intitulé «aberrations d'ordre supérieur».
6.4.2.3 Carte en courbes de niveau en couleurs
Sur la carte en couleurs figure une représentation par code couleur des aberrations d'ordre supérieur dans la
pupille d'entrée de l'œil. Si cela est possible, il convient que ces aberrations soient référencées à une
longueur d'ondes de 0,555 µm. La valeur du centre de la carte doit être de zéro, correspondant ainsi au rayon
principal.
6.4.2.4 Données numériques
Les données numériques à afficher sur la carte doivent inclure
⎯ la valeur quadratique moyenne des aberrations d'ordre inférieur, en µm, calculée pour les aberration de
deuxième ordre,
⎯ la valeur quadratique moyenne des aberrations d'ordre supérieur, en µm, calculée pour les aberration de
troisième ordre,
⎯ la valeur quadratique moyenne des aberrations totales, en µm, calculée pour les aberrations de
deuxième ordre,
⎯ diamètre de la pupille, en mm.
6.4.2.5 Graphique par étendue spatiale
Le graphique par étendue spatiale montre la taille de la carte en couleurs. Il doit se composer de certains
indicateurs graphiques et d'une mention indiquant la largeur de l'affichage en millimètres.
6.4.2.6 Indicateur d'axe
Le graphique par indicateur d'axe montre le système de coordonnées comme défini dans l'Article 4.
6.4.3 Échelles normalisées
Pour l'affichage des aberrations d'ordre supérieur, l'affichage normalisé doit utiliser l'un des quatre intervalles
de pas.
0,1 µm, 0,2 µm, 0,5 µm et 1,0 µm
Le pas doit être affiché ostensiblement sous la légende. Vingt et une couleurs (21) doivent être utilisées et la
couleur du centre doit être à zéro. Si la valeur d'aberration à afficher dépasse l'échelle de couleurs, la couleur
la plus élevée ou la plus basse (selon le cas) sera utilisée.
6.4.4 Palette de couleurs
Les vingt et une couleurs doivent être conformes aux lignes directrices générales:
⎯ si le front d'erreur, tel que défini en 3.4, présente des valeurs négatives, les couleurs les plus froides sont
utilisées (bleu);
⎯ si le front d'erreur, tel que défini en 3.4, présente des valeurs positives, les couleurs les plus chaudes
sont utilisées (rouges);
⎯ si l'erreur de front d'onde, telle que définie en 3.4, est zéro, le vert est utilisé.
6.5 Présentation des données d'aberration collectives
6.5.1 Généralités
De nombreuses études sur l'œil portant sur les aberrations de l'œil ont fait apparaître qu'il est souhaitable de
présenter des résultats globaux. Une fois cela réalisé, il convient de prendre certaines précautions, tant dans
l'analyse que dans la présentation des données si les résultats sont significatifs. Dans des ensembles de
données provenant de sources multiples et de différentes personnes, il est presque sûr que toutes les
données ne proviendront pas d'yeux présentant tous une pupille de taille identique. Par conséquent, des
mesures doivent être prises pour justifier des modifications dans les valeurs d'aberrations trouvées lorsque la
taille des pupilles change. Il est également fort probable que chacun des yeux droit et gauche sera inclus
dans une même étude. Lorsque cela est le cas, ce fait doit être reconnu parallèlement à toute mesure qui a
été prise pour expliquer l'existence d'asymétries anatomiques entre l'œil gauche et l'œil droit.
6.5.2 Analyse et présentation des résultats collectifs d'aberration fondés sur les ensembles
de coefficients de Zernike
Lorsque les données utilisées pour une étude sont des coefficients de polynôme de Zernike, certaines
précautions doivent être prises pour le traitement et l'analyse des données et pour leur présentation. En effet,
les valeurs des coefficients de Zernike qui décrivent un front d'onde donné changeront, même si elles sont
données conformément à la présente Norme internationale, si le diamètre d'ouverture utilisé est modifié. Les
coefficients peuvent donc ne pas être directement comparés jusqu'à ce qu'ils utilisent tous un diamètre de
pupille commun. Pour cette raison, la première étape de l'analyse des ensembles de données collectives
consiste à convertir tous les ensembles de coefficients de Zernike en des ensembles présentant la même
taille de pupille. Pour ce faire, la méthode indiquée en B.2 peut être appliquée.
Si les données sont indiquées selon la forme spécifiée en 5.2.1 ou en 5.2.2, mais que les résultats sont
présentés sous la forme de coefficients de Zernike, les coefficients doivent être générés à partir des données
en utilisant le même diamètre de pupille pour tous les yeux.
6.5.3 Analyse et présentation des données d'aberration collectives où les données relatives à l'œil
droit et à l'œil gauche sont utilisées
Lorsque chacun des yeux droit et gauche est utilisé dans des ensembles de données collectives, il faut
prendre en compte les asymétries connues concernant le méridien vertical de l'œil entre l'œil droit et l'œil
gauche. Il existe deux façons de procéder.
Si les données d'aberrations incluent les mesurages de chaque œil qui n'ont pas été modifiés pour
compenser les asymétries connues, il est conseillé d'analyser les données et de présenter les résultats
séparément pour les yeux droits et les yeux gauches. S'il est décidé de rassembler les données recueillies sur
les yeux droits et gauches dans la même analyse, ce fait doit être explicitement mentionné.
S'il est décidé de rassembler les données recueillies pour chacun des yeux droit et gauche dans la même
analyse et une fois que l'analyse et la présentation sont réalisées à partir des ensembles de coefficients de
Zernike, l'asymétrie anatomique connue peut êt
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
