INTERNATIONAL STANDARD ISO 18086:2015(E)
Corrosion of metals and alloys — Determination of AC
corrosion — Protection criteria
1 Scope
This International Standard is applicable to buried cathodically-protected pipeline that is influenced by
AC traction systems and/or AC power lines.
In the presence of AC interference, the protection criteria given in ISO 15589-1 are not sufficient to
demonstrate that the steel is being protected against corrosion.
This International Standard provides limits, measurement procedures, mitigation measures, and
information to deal with long term AC interference for AC voltages at frequencies between 16,7 and
60 Hz and the evaluation of AC corrosion likelihood.
This International Standard deals with the possibility of AC corrosion of metallic pipelines due to
AC interferences caused by inductive, conductive or capacitive coupling with AC power systems and the
maximum tolerable limits of these interference effects. It takes into account the fact that this is a long-
term effect, which occurs during normal operating conditions of the AC power system.
This International Standard does not cover the safety issues associated with AC voltages on pipelines.
These are covered in national standards and regulations (see e.g. EN 50443).
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 15589-1, Petroleum, petrochemical and natural gas industries — Cathodic protection of pipeline
systems — Part 1: On-land pipelines
ISO 8044, Corrosion of metals and alloys — Basic terms and definitions
IEC 61010-1, Safety requirements for electrical equipment for measurements, control, and laboratory use —
Part 1: General requirements
EN 13509, Cathodic protection measurement techniques
EN 15257, Cathodic protection — Competence levels and certification of cathodic protection personnel
EN 50443, Effects of electromagnetic interference on pipelines caused by high voltage AC electric traction
systems and/or high voltage AC power supply systems
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 8044 and the following apply.
3.1
AC electric traction system
AC railway electrical distribution network used to provide energy for rolling stock
Note 1 to entry: The system can comprise the following:
— contact line systems;
— return circuit of electric railway systems;
— running rails of non-electric railway systems, which are in the vicinity of and conductively connected to the
running rails of an electric railway system.
3.2
AC power supply system
AC electrical system devoted to electrical energy transmission and includes overhead lines, cables,
substations and all apparatus associated with them
3.3
AC power system
AC electric traction system or AC power supply system
Note 1 to entry: Where it is necessary to differentiate, each interfering system is clearly indicated with its proper
term.
3.4
copper/copper sulfate reference electrode
CSE
reference electrode consisting of copper in a saturated solution of copper sulfate
3.5
AC voltage
voltage measured to earth between a metallic structure and a reference electrode
3.6
interfering system
general expression encompassing an interfering high voltage AC electric traction system and/or high
voltage AC power supply system
3.7
interfered system
system on which the interference effects appear
Note 1 to entry: In this International Standard, it is the pipeline system.
3.8
pipeline system
system of pipe network with all associated equipment and stations
Note 1 to entry: In this International Standard, pipeline system refers only to metallic pipeline system.
Note 2 to entry: The associated equipment is the equipment electrically connected to the pipeline.
3.9
earth
conductive mass of the earth, whose electric potential at any point is conventionally taken as equal to
zero
[SOURCE: IEC 60050 826]
3.10
operating condition
fault-free operation of any system
Note 1 to entry: Transients are not to be considered as an operating condition.
2 © ISO 2015 – All rights reserved
3.11
fault condition
non-intended condition caused by short-circuit to earth, the fault duration being the normal clearing
time of the protection devices and switches
Note 1 to entry: The short circuit is an unintentional connection of an energized conductor to earth or to any
metallic part in contact with earth.
3.12
conductive coupling
coupling which occurs when a proportion of the current belonging to the interfering system returns to
the system earth via the interfered system or when the voltage to the reference earth of the ground in
the vicinity of the influenced object rises because of a fault in the interfering system and the results of
which are conductive voltages and currents
3.13
inductive coupling
phenomenon whereby the magnetic field produced by a current carrying circuit influences another
circuit
Note 1 to entry: The coupling being quantified by the mutual impedance of the two circuits, and the results
of which are induced voltages and hence currents that depend on, for example, the distances, length, inducing
current, circuit arrangement, and frequency.
3.14
capacitive coupling
phenomenon whereby the electric field produced by an energized conductor influences another
conductor
Note 1 to entry: The coupling being quantified by the capacitance between the conductors and the capacitances
between each conductor and earth, and the results of which are interference voltages into conductive parts or
conductors insulated from earth, these voltages depend, for example on the voltage of the influencing system,
distances, and circuit arrangement.
3.15
interference
phenomenon resulting from conductive, capacitive, inductive coupling between systems and which can
cause malfunction, dangerous voltages, damage, etc.
3.16
disturbance
malfunction of an equipment losing its capability to work properly for the duration of the interference
Note 1 to entry: When the interference disappears, the interfered system starts working properly again without
any external intervention.
3.17
damage
permanent reduction in the quality of service which can be suffered by the interfered system
Note 1 to entry: A reduction in the quality of service could also be the complete cancellation of service.
EXAMPLE Coating perforation, pipe pitting, pipe perforation, permanent malfunction of the equipment
connected to the pipes, etc.
3.18
danger
state of the influenced system which is able to produce a threat to human life
3.19
interference situation
maximum distance between the pipeline system and AC power system for which an interference is to
be considered
3.20
interference voltage
voltage caused on the interfered system by the conductive, inductive, and capacitive coupling with the
nearby interfering system between a given point and the earth or across an insulating joint
3.21
IR drop
voltage due to any current, developed in an electrolyte such as the soil, between the reference electrode
and the metal of the structure, in accordance with Ohm’s Law (U = I x R)
3.22
IR-free potential
E
IR-free
pipe to electrolyte potential measured without the voltage error caused by the IR drop due to the
protection current or any other current
3.23
off-potential
E
off
pipe to electrolyte potential measured after interruption of all sources of applied cathodic protection
current with the aim of approaching an IR-free potential
Note 1 to entry: The delay before measurement varies according to circumstances.
3.24
on-potential
E
on
pipe to electrolyte potential measured while the cathodic protection system is continuously operating
3.25
spread resistance
ohmic resistance through a coating defect to earth or from the exposed metallic surface of a coupon
towards earth
Note 1 to entry: This is the resistance which controls the DC or AC current through a coating defect or an exposed
metallic surface of a coupon for a given DC or AC voltage.
3.26
coupon
metal sample of defined dimensions made of a metal equivalent to the metal of the pipeline
3.27
probes
device incorporating a coupon that provides measurements of parameters to assess the effectiveness of
cathodic protection and/or corrosion risk
4 Cathodic protection persons competence
Persons who undertake the design, supervision of installation, commissioning, supervision of operation,
measurements, monitoring, and supervision of maintenance of cathodic protection systems shall have
the appropriate level of competence for the tasks undertaken.
EN 15257 or NACE Cathodic Protection Training and Certification Programme constitute suitable
methods of assessing and certifying competence of cathodic protection personnel.
4 © ISO 2015 – All rights reserved
Competence of cathodic protection persons to the appropriate level for tasks undertaken should be
demonstrated by certification in accordance with prequalification procedures such as EN 15257, NACE
Cathodic Protection Training and Certification Programme, or any other equivalent scheme.
5 Assessment of the AC influence
5.1 General
This International Standard is applicable to all metallic pipelines and all high voltage AC traction systems
and high voltage AC power supply systems and all major modifications that can significantly change the
AC interference effect.
The effects are the following:
— danger to people who come in direct contact or contact through conductive parts with the metallic
pipeline or the connected equipment;
— damage of the pipeline or to the connected equipment;
— disturbance of electrical/electronic equipment connected to the pipeline.
Electrical/electronic systems installed on a pipeline network shall be chosen, such that they will neither
become dangerous nor interfere with normal operating conditions because of short-term voltages and
currents, which appear during short circuits on the AC power system.
Long term AC interference on a buried pipeline can cause corrosion due to an exchange of AC current
between the exposed metal of the pipeline and the surrounding electrolyte.
This exchange of current depends on an AC voltage whose amplitude is related to various parameters
such as the following:
— configuration of AC power line phase conductors;
— presence and configuration of the earthing conductor;
— distance between the AC power line/traction system and the pipeline;
— current flowing in the AC power line/traction system phase conductors;
— average coating resistance of the pipeline;
— thickness of the coating;
— soil resistivity;
— presence of earthing systems;
— voltage of the AC railway system or the AC power line system.
5.2 Assessment of the level of interference
Calculations can be carried out (e.g. according to EN 50443) by mathematical modelling to determine
the earthing requirements necessary to maintain touch voltages within acceptable safe levels. Their
results can also be used to determine voltages necessary to reduce the AC corrosion likelihood.
During the design phase of new influencing systems (electricity power line or railway line) or a new
influenced system (pipelines), an estimation of the level of AC voltage on the pipeline should be calculated.
Calculations can be carried out by mathematical modelling to determine the level of voltage produced
on the pipeline. In the case of existing structures, field measurements can also be used as an option to
calculation.
According to the results of calculations or field measurements, relevant mitigation measures should be
installed on the influencing systems and/or the influenced system to achieve the relevant AC voltage to
reduce the AC corrosion likelihood (see Clause 7.).
Guidance on calculating the AC voltage on a structure caused by an AC power system was published in
Reference [6] The algorithm determines the worst case conditions for the input parameters used for the
calculation.
Due to inconsistent load demands on AC power systems, the magnitude of operating currents in power
lines varies. The fluctuations depend on daily and seasonal changes. Input data for calculation purposes
should be based on the realistic operating conditions or the maximum power load of the influencing
system.
NOTE Carrying out calculations with input data based on both approaches is a help to estimate the range
between both results and to choose the right method.
6 Evaluation of the AC corrosion likelihood
6.1 Prerequisite
6.1.1 General
The AC voltage on a pipeline is the driving force for the AC corrosion processes taking place on the steel
surface at coating defects. Among other things, corrosion damage depends on AC current density, level
of DC polarization, defect geometry, local soil composition and resistivity (see Annex D).
Basically, there are three different approaches to prevent AC corrosion: to limit the AC current flowing
through a defect, to control cathodic protection level, and to ensure that any coating remains defect free.
These approaches are not mutually exclusive.
The evaluation of AC corrosion likelihood should be performed by evaluation of some or all of the
following parameters:
— AC voltage on the structure;
— on-potential;
— IR-free potential;
— AC current density;
— DC current density;
— AC/DC current density ratio;
— soil resistivity;
— corrosion rate.
Annex B, Annex C, and Annex E provide further information.
6.1.2 AC voltage on the structure
The acceptable AC voltage thresholds (see Clause 7 and Annex E) depend on the chosen strategy to
prevent AC corrosion. Hence, a given interference situation on the pipeline can influence the decision
regarding the applicable strategy.
6 © ISO 2015 – All rights reserved
6.2 AC and DC current density
6.2.1 General
The AC and DC current density on a coating defect controls both the cathodic protection level and
AC corrosion process. Therefore, it is a more reliable parameter for the evaluation of the AC corrosion
likelihood than the on-potential or the AC voltage. However, in contrast to the voltages present on
the pipeline, the current density cannot be readily determined. In principle, the current density can
be calculated from the spread resistance and the geometry of the coating defect and the AC voltage.
This calculation is generally not possible since the geometry of the coating fault and its surface area
are generally not known. Moreover, the application of cathodic protection can significantly change the
spread resistance and therefore, the current density at a given voltage.
The current density can only be estimated by means of coupons or probes. When evaluating the
AC corrosion likelihood by means of a coupon or probe, it is important to consider the limitations of
this technique. The calculation of the current density based upon the metallic coupon or probe surface
area and on the current measured on a coupon or probe, the current is averaged over the entire coupon
or probe surface. However, the current distribution on the coupon or probe can vary depending on its
geometry. Typically, current densities at the edges of the coupon or probe are larger than the current
averaged over the entire surface. Moreover, the often observed formation of chalk layers can decrease
the effective coupon or probe surface area. Again, this effect results in an under estimation of the current
density.
6.2.2 AC current density
The AC current density results in anodic and cathodic charge transfer. A detailed explanation of the
charge transfer process is given in Annex A. This current can be consumed in charging of the double
layer capacitance at the steel surface, in the oxidation of hydrogen (resulting in a decreasing pH), in the
oxidation of corrosion products, and in the oxidation of the metal. The oxidation of the metal results in
corrosion. Generally, an increasing AC current density results in a larger amount of metal oxidation and
higher corrosion rates. However, the anodic current is not the only current that can affect the corrosion
process. Cathodic current can reduce oxide layers formed and increase the pH on the metal surface.
High AC current densities do not necessarily cause AC corrosion if the charge passed through the metal
surface can be consumed in reactions other than metal oxidation and oxide film reduction. This is
the case in the presence of low cathodic DC current densities. As a consequence, the judgment of the
AC corrosion likelihood based on the AC current density requires the additional consideration of the
cathodic DC current density.
Nevertheless, there is an empirically determined lower limit for the AC current density below which the
probability for AC corrosion is extremely low (see Clause 7).
6.2.3 High cathodic DC current density
A high DC current density results in more negative cathodic protection levels and the formation of a
high pH at the pipeline surface. However, the formation of a high pH-value, the decrease of the spread
resistance, and the increased reduction of surface oxide films can result in an acceleration of the
corrosion rate under simultaneous AC interference. Nevertheless, a sufficiently high DC current density
can prevent any anodic metal oxidation and therefore, the occurrence of AC corrosion.
Annex A and Annex E give detailed explanations about this process.
6.2.4 Low cathodic DC current density
A low DC current density results in a limited increase of the pH value at the metal surface, does not
significantly change the spread resistance, and has less reductive effect on metal oxides on the pipeline
surface. Therefore, the AC corrosion likelihood significantly decreases with decreasing DC current
densities. However, low DC current densities can result in an insufficient level of cathodic polarization
of the metal surface as stated in ISO 15589-1.
Annex A and Annex E give detailed explanations about this process.
6.2.5 Current ratio “I /I ”
a.c. d.c
High DC current densities, depending on the AC current density, can result in both high and low
AC corrosion rates. Hence, the ratio of the two current densities may be used to assess the corrosion
likelihood. As long as the ratio is below a certain threshold (see Annex E), no AC corrosion can occur
since metal oxidation in the anodic half wave is prevented. The key advantage of using the ratio as an
indicator of corrosion likelihood is that the uncertainties regarding the condition of the metal surface
(e.g. formation of a chalk layer) are eliminated since the precise metal surface area is not required for
the calculation.
6.2.6 Soil resistivity
The AC corrosion process is controlled by the current density on a steel coating defect, which depends
on the voltage at the location and the spread resistance. The spread resistance is influenced by the soil
resistivity. The following soil resistivity parameters have been determined by experience in terms of AC
corrosion risk:
— below 25 Ω.m: very high risk;
— between 25 Ω.m and 100 Ω.m: high risk;
— between 100 Ω.m and 300 Ω.m: medium risk;
— above 300 Ω.m: low risk.
For further guidance on the effect of soil composition on AC corrosion risk, Annex D gives a more detailed
information.
6.3 Corrosion rate
A direct way of evaluating the AC corrosion likelihood is by determining the corrosion rate on a probe
(see 8.4.3). This allows complex interference situations to be assessed on the basis of the actual measured
corrosion rate. The principles of the Electrical Resistance (ER) probe concept are described in Annex B.
6.4 Pipeline coatings
AC corrosion can only take place on metal surfaces that are in contact with the surrounding soil. The
AC current passing through the metal/soil interface results in oxidation of the metal. By providing a
holiday-free coating, the risk of AC corrosion is greatly reduced.
NOTE This method is limited by the fact it is very difficult in practice to ensure that there are no coating
defects on a pipeline.
6.5 Evaluation of the metal loss
Metal loss measurement tools, such as internal inspection, can be used to verify the effectiveness of the
applied mitigation measures on new pipelines and to identify if any external metal loss has occurred on
existing pipelines without mitigation.
NOTE The resolution in terms of width and depth of the In-Line Inspection (ILI) tool is a crucial parameter to
be considered to detect metal loss (such as AC corrosion).
7 Acceptable interference levels
The design, installation, and maintenance of the cathodic protection system shall ensure that the levels
of AC voltage do not cause AC corrosion. Since the conditions vary for each situation, a single threshold
value cannot be applied.
8 © ISO 2015 – All rights reserved
This is achieved by reducing the AC voltage on the pipeline and current densities as specified below.
— As a first step, the AC voltage on the pipeline should be decreased to a target value, which should
be 15 V rms or less. This value is measured as an average over a representative period of time
(e.g. 24 h).
— As a second step, effective AC corrosion mitigation can be achieved by meeting the cathodic
protection potentials defined in ISO 15589-1:2015, Table 1 and
— maintaining the AC current density (rms) over a representative period of time (e.g. 24 h) to be
2 2
lower than 30 A/m on a 1 cm coupon or probe, or
— maintaining the average cathodic current density over a representative period of time (e.g. 24 h)
2 2 2
lower than 1 A/m on a 1 cm coupon or probe if AC current density (rms) is more than 30 A/m ,
or
— maintaining the ratio between AC current density (J ) and DC current density (J ) less than
a.c. d.c.
5 over a representative period of time (e.g. 24 h).
NOTE Current density ratios between 3 and 5 indicate a small risk of AC corrosion. However, in order to
reduce the corrosion risk to a minimum value, smaller ratios of current density than 3 would be preferable (see
Annex E).
Further information is provided in Annex E.
Effective AC corrosion mitigation can be also demonstrated by measurement of corrosion rate.
8 Measurement techniques
8.1 Measurements
8.1.1 General
This clause covers techniques related to the measurements of the parameters identified in Clause 5.
NOTE It is important that personnel are aware of the safety issues relating to measurements on pipelines
subjected to interference by AC systems (steady-state and fault condition).
Only instruments and cables with sufficient isolation level as specified in EN 61010-1 shall be used.
8.1.2 Selection of test sites
AC voltage should be measured at test posts during a general assessment and detailed and comprehensive
assessment of the effectiveness of the CP (see ISO 15589-1). Additional measurements shall be carried
out during a representative period of time (see Clause 7) at sites where the pipeline operator (or the
responsible body acting in his place or on his behalf) suspects that there might be a risk of AC corrosion.
Such areas should include the following:
— areas where the soil resistivity is low (e.g. lower than 25 Ω.m);
— areas where casings are filled with substances with low resistivity properties (e.g. bentonite);
— areas with highest AC interference levels;
— areas where AC corrosion has previously taken place;
— areas where local DC polarization conditions can favour AC corrosion, such as areas with cathodic
DC stray current interference or areas where high levels of cathodic protection are present (see
6.2.3);
— areas where internal inspection tools have detected external metal loss.
At a later stage, the test sites can be restricted to particular positions where the initial analysis has
indicated a sustained likelihood of AC corrosion.
8.1.3 Selection of measurement parameter
The measurements to be carried out should take into account the parameters described in Clause 6, in
accordance with Clause 7.
8.1.4 Sampling rate for the recording of interference levels
The measurement sampling rate shall be consistent with the type of interference. High voltage power
system interference can typically require a sampling rate in the order of minutes, whereas AC or DC
railway interference can require a sampling rate in the order of seconds.
8.1.5 Accuracy of measuring equipment
The instruments used for measuring any voltages (DC or AC) shall be suitable.
NOTE Conditions are set out in EN 13509.
The accuracy of the measuring equipment is only one amongst several factors contributing to the
uncertainty of the measurement.
8.1.6 Installation of coupons or probes to calculate current densities
In order to calculate current densities (see Clause 7), the use of coupons or probes is necessary (see 8.4).
8.2 DC potential measurements
DC potential measurements and associated instrumentation are given e.g. in EN 13509.
Guidance on the accuracy of potential measuring equipment is given in Annex H.
When measuring DC potentials in conjunction with AC interfered pipelines, the following factors can
cause uncertainty in the measurement.
a) The E potential measurements on a pipeline are generally dependent on the filter characteristics
off
of the voltmeter and the time after disconnection of the current source before the reading is taken.
b) DC decoupling devices such as capacitors and diodes can influence DC potentials and DC potential
measurements. The reliability of measurements of E potentials on the structure itself by
off
interruption techniques can be affected by the time constants and discharge characteristics
introduced by such devices.
c) IR-free potential measurements are affected by the induced AC voltage.
d) In general (regardless of the measurement technique), the IR-free potential is shifted to a more
positive value and the DC current density is increased by the superimposed AC voltage. This reflects
the effect of the AC voltage on the DC polarization.
The above effects are generally more significant factors than the accuracy of the voltmeter itself
regarding the uncertainty of the measurement.
NOTE Additional interference sources causing IR drops, as well as possible measuring techniques, are given
in EN 13509, Table 1.
8.3 AC voltage measurements
AC voltage measurements are used to determine the level of AC interference.
10 © ISO 2015 – All rights reserved
For this purpose, measurements shall be made using a data logging device programmed to measure
the AC voltage in sufficiently short enough intervals (see 8.1.4) to capture the steady-state long term
interference.
AC voltage measurements are made with reference to earth. Annex G gives a method to determine the
reference electrode location to earth.
AC voltage measurement methods are further described in EN 50443, with reference to appropriate
standards and guidelines.
8.4 Measurements on coupons and probes
8.4.1 Installation of coupons or probes
Coupons or probes should be installed so that they are representative of the pipeline conditions. The
following points should be considered:
— The coupon or probe should be installed in the same soil or backfill as the pipeline itself.
— The coupon or probe geometry (size, shape, coating thickness, angle between coating, and simulated
coating defect) influences the spread resistance and should be taken into consideration. The
measurements with
...
NORME ISO
INTERNATIONALE 18086
Première édition
2015-06-01
Corrosion des métaux et alliages —
Détermination de la corrosion
occasionnée par les courants
alternatifs — Critères de protection
Corrosion of metals and alloys — Determination of AC corrosion —
Protection criteria
Numéro de référence
©
ISO 2015
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2015
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2015 – Tous droits réservés

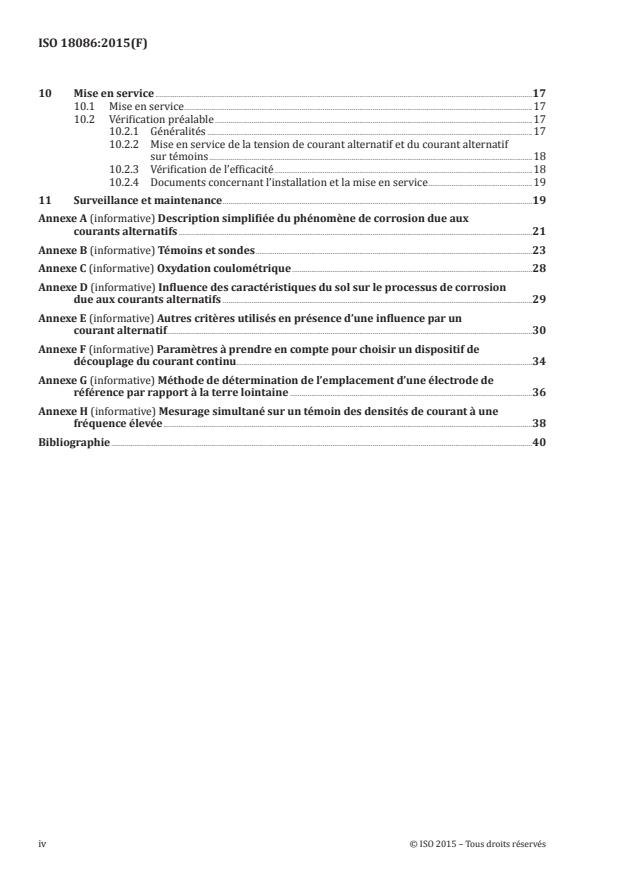

Sommaire Page
Avant-propos .v
Introduction .vi
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Compétences du personnel en matière de protection cathodique .5
5 Évaluation de l’influence due aux courants alternatifs . 5
5.1 Généralités . 5
5.2 Évaluation du niveau d’influence . 6
6 Évaluation du risque de corrosion due aux courants alternatifs . 6
6.1 Condition préalable . 6
6.1.1 Généralités . 6
6.1.2 Tension de courant alternatif sur la structure . 7
6.2 Densité de courants alternatif et continu . 7
6.2.1 Généralités . 7
6.2.2 Densité de courant alternatif. 7
6.2.3 Densité de courant continu cathodique élevée. 8
6.2.4 Densité de courant continu cathodique faible. 8
6.2.5 Rapport des courants «I /I » . 8
c.a. c.c.
6.2.6 Résistivité du sol . 8
6.3 Vitesse de corrosion . 9
6.4 Revêtements des canalisations . 9
6.5 Évaluation de la perte de métal . 9
7 Niveaux d’influence acceptables . 9
8 Techniques de mesurage .10
8.1 Mesurages .10
8.1.1 Généralités .10
8.1.2 Sélection des points de mesure .10
8.1.3 Sélection du paramètre de mesurage .10
8.1.4 Fréquence d’échantillonnage pour l’enregistrement des niveaux d’influence.10
8.1.5 Exactitude de l’équipement de mesurage .11
8.1.6 Installation de témoins ou de sondes pour calculer les densités de courant .11
8.2 Mesurages du potentiel de courant continu .11
8.3 Mesurages de la tension de courant alternatif .11
8.4 Mesurages sur les témoins et les sondes .12
8.4.1 Installation des témoins ou des sondes .12
8.4.2 Mesurages des courants .12
8.4.3 Mesurages de la vitesse de corrosion .13
8.5 Techniques relatives à la perte de métal des canalisations .14
9 Mesures d’atténuation .14
9.1 Généralités .14
9.2 Mesures de construction .14
9.2.1 Modification du matériau d’enfouissement.14
9.2.2 Installation de joints d’isolation .14
9.2.3 Installation de câbles d’atténuation .15
9.2.4 Optimisation de la trajectoire de la canalisation et/ou de la ligne électrique .15
9.2.5 Construction d’une ligne électrique ou d’une canalisation .15
9.3 Mesures de fonctionnement .15
9.3.1 Mise à la terre .15
9.3.2 Réglage du niveau de protection cathodique .16
9.3.3 Réparation des défauts de revêtement .17
10 Mise en service .17
10.1 Mise en service .17
10.2 Vérification préalable .17
10.2.1 Généralités .17
10.2.2 Mise en service de la tension de courant alternatif et du courant alternatif
sur témoins .18
10.2.3 Vérification de l’efficacité .18
10.2.4 Documents concernant l’installation et la mise en service .19
11 Surveillance et maintenance .19
Annexe A (informative) Description simplifiée du phénomène de corrosion due aux
courants alternatifs .21
Annexe B (informative) Témoins et sondes .23
Annexe C (informative) Oxydation coulométrique .28
Annexe D (informative) Influence des caractéristiques du sol sur le processus de corrosion
due aux courants alternatifs .29
Annexe E (informative) Autres critères utilisés en présence d’une influence par un
courant alternatif .30
Annexe F (informative) Paramètres à prendre en compte pour choisir un dispositif de
découplage du courant continu.34
Annexe G (informative) Méthode de détermination de l’emplacement d’une électrode de
référence par rapport à la terre lointaine .36
Annexe H (informative) Mesurage simultané sur un témoin des densités de courant à une
fréquence élevée .38
Bibliographie .40
iv © ISO 2015 – Tous droits réservés
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui concerne
la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l’élaboration
du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de brevets reçues par
l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation
de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes de l’OMC
concernant les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos - Informations
supplémentaires
Le comité chargé de l’élaboration du présent document est l’ISO/TC 156, Corrosion des métaux et alliages.
Introduction
La présente Norme internationale contient des critères et des valeurs seuils tous basés sur l’expérience
acquise à partir des données les plus récentes. La démarche de prévention de la corrosion occasionnée
par les courants alternatifs varie considérablement selon les pays, essentiellement en fonction du
contexte dans lequel se produisent les influences dues au courant continu. Ces différentes démarches
sont prises en considération de deux façons:
— soit en présence de potentiels à courant établi «bas», permettant un certain niveau de tension du
courant alternatif (jusqu’à 15 V);
— soit en présence de potentiels à courant établi «élevés» (avec une influence de courants vagabonds
continus sur la canalisation, par exemple), qui nécessite la réduction de la tension de courant
alternatif aux niveaux les plus bas possibles.
La présente Norme internationale fournit également un certain nombre de paramètres à prendre en
considération lors de l’évaluation du risque de corrosion due aux courants alternatifs, ainsi que des
informations détaillées sur les techniques de mesure, les méthodes de réduction et les mesures à réaliser
lors de la mise en service de tout système d’atténuation de la corrosion due aux courants alternatifs.
Il y a lieu de noter que l’Annexe E propose d’autres critères et seuils qui nécessitent une validation
supplémentaire à partir d’expériences pratiques.
vi © ISO 2015 – Tous droits réservés
NORME INTERNATIONALE ISO 18086:2015(F)
Corrosion des métaux et alliages — Détermination de
la corrosion occasionnée par les courants alternatifs —
Critères de protection
1 Domaine d’application
La présente Norme internationale est applicable aux canalisations enterrées qui sont protégées
cathodiquement et influencées par des systèmes de traction à courant alternatif et/ou des lignes
électriques haute tension en courant alternatif.
En présence d’une influence due aux courants alternatifs, les critères de protection spécifiés dans
l’ISO 15589-1 sont insuffisants pour démontrer que l’acier est protégé contre la corrosion.
La présente Norme internationale spécifie les limites, les modes opératoires de mesurage, les mesures
d’atténuation et les informations relatives à l’influence en régime de fonctionnement permanent des
courants alternatifs pour les tensions de courant alternatif à des fréquences comprises entre 16,7 Hz
et 60 Hz et à l’évaluation du risque de corrosion engendré par ces courants.
La présente Norme internationale traite de la possible corrosion des canalisations métalliques due à
l’influence des courants alternatifs provoquée par le couplage inductif, conductif ou capacitif avec des
systèmes à courant alternatif, ainsi que des limites maximales admissibles des effets de cette influence.
Elle prend en compte le fait qu’il s’agit d’un effet à long terme qui se produit uniquement lors de conditions
normales d’exploitation du système électrique à courant alternatif.
La présente Norme internationale ne traite pas des problèmes de sécurité liés aux tensions de courant
alternatif sur les canalisations. Ceux-ci sont traités dans les normes et réglementations nationales (voir
l’EN 50443, par exemple).
2 Références normatives
Les documents ci-après, dans leur intégralité ou non, sont des références normatives indispensables à
l’application du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 15589-1, Industries du pétrole, de la pétrochimie et du gaz naturel — Protection cathodique des
systèmes de transport par conduites — Partie 1: Conduites terrestres
ISO 8044, Corrosion des métaux et alliages — Termes principaux et définitions
CEI 61010-1, Règles de sécurité pour appareils électriques de mesurage, de régulation et de laboratoire —
Partie 1: Exigences générales
EN 13509, Techniques de mesures applicables en protection cathodique
EN 15257, Protection cathodique — Niveaux de compétence et certification du personnel en protection cathodique
EN 50443, Effets des perturbations électromagnétiques sur les canalisations causées par les systèmes de
traction électrique ferroviaire en courant alternatif et/ou par les réseaux électriques H.T. en courant alternatif
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 8044 ainsi que les
suivants s’appliquent.
3.1
réseau de traction électrique à courant alternatif
réseau de distribution électrique ferroviaire à courant alternatif utilisé pour fournir de l’énergie à un
matériel roulant
Note 1 à l’article: Le système peut comprendre:
— des systèmes de ligne de contact;
— le circuit de retour des réseaux de chemins de fer électriques;
— les rails de roulement des réseaux de chemin de fer non électriques, qui se trouvent à proximité des rails de
roulement d’un réseau de chemin de fer électrique et qui leur sont conductivement reliés.
3.2
système d’alimentation électrique à courant alternatif
système électrique dédié à la transmission d’énergie électrique et incluant les lignes aériennes, les
câbles, les sous-stations ainsi que tous les appareils qui leur sont associés
3.3
système électrique à courant alternatif
réseau de traction électrique à courant alternatif ou système d’alimentation électrique à courant alternatif
Note 1 à l’article: Lorsqu’il est nécessaire d’établir une différenciation, chaque système produisant des interférences
est clairement indiqué avec son terme adéquat.
3.4
électrode de référence au cuivre/sulfate de cuivre
CSE
électrode de référence constituée de cuivre dans une solution saturée de sulfate de cuivre
3.5
tension de courant alternatif
tension mesurée à la terre entre une structure métallique et une électrode de référence
3.6
système produisant des interférences
expression générale englobant un réseau de traction électrique à courant alternatif à haute tension
produisant une interférence ou un système d’alimentation électrique en courant alternatif à haute
tension produisant une interférence
3.7
système subissant des influences
système sur lequel apparaîtront des effets des interférences
Note 1 à l’article: Dans la présente Norme internationale, il s’agit du système de canalisations.
3.8
système de canalisations
système de réseau de tubes avec tous les appareils et toutes les stations associés
Note 1 à l’article: Dans la présente Norme internationale, «système de canalisations» se réfère seulement à un
système de canalisations métalliques.
Note 2 à l’article: L’appareil associé est celui qui est connecté électriquement à la canalisation.
3.9
terre
masse conductrice de la terre dont le potentiel électrique en un point quelconque est pris par convention
comme étant égal à zéro
[SOURCE: CEI 60050 826]
2 © ISO 2015 – Tous droits réservés
3.10
condition d’exploitation
fonctionnement sans incidents d’un système
Note 1 à l’article: Les transitions ne sont pas à considérer comme une condition d’exploitation.
3.11
conditions de défaut
conditions non intentionnelles provoquées par un court-circuit à la terre, la durée du défaut étant le
temps normal de dépannage des dispositifs de protection et commutateurs
Note 1 à l’article: Le court-circuit est une connexion involontaire d’un conducteur sous tension à la terre ou à une
partie métallique en contact avec celle-ci.
3.12
couplage conductif
couplage qui a lieu lorsqu’une partie du courant qui appartient au système produisant les interférences
retourne à la terre du système par l’intermédiaire du système subissant les interférences ou lorsque la
tension à la terre de référence de la masse au voisinage de l’objet subissant l’influence s’élève en raison
d’un défaut dans le système produisant les interférences, les résultats de ce couplage étant des tensions
et des courants conducteurs
3.13
couplage inductif
phénomène par lequel le champ magnétique produit par un circuit énergisé influence un autre circuit
Note 1 à l’article: Le couplage étant fonction de l’impédance mutuelle des deux circuits, les résultats de ce
couplage sont des tensions induites et donc des courants induits qui sont fonction, par exemple, des distances, de
la longueur, du courant inducteur, de la disposition des circuits et de la fréquence.
3.14
couplage capacitif
phénomène par lequel le champ électrique produit par un conducteur sous tension influence un
autre conducteur
Note 1 à l’article: Le couplage étant quantifié par la capacité entre les conducteurs et les capacités entre chaque
conducteur et la terre, les résultats de ce couplage sont des tensions perturbatrices dans des parties conductrices
ou des conducteurs isolés de la terre, ces tensions étant fonction, par exemple, de la tension du système produisant
l’interférence, des distances et de la disposition des circuits.
3.15
interférence
phénomène résultant d’un couplage conductif, capacitif, inductif entre des systèmes, qui peut provoquer
un dysfonctionnement, des tensions dangereuses, des dommages, etc.
3.16
perturbation
dysfonctionnement d’un matériel perdant sa capacité de bon fonctionnement pendant toute la durée des
interférences
Note 1 à l’article: Lorsque l’interférence disparaît, le système subissant les interférences recommence à fonctionner
correctement sans intervention externe.
3.17
dommage
abaissement permanent de la qualité du service, qui peut être offerte par le système subissant les
interférences
Note 1 à l’article: Une diminution de la qualité du service peut aussi correspondre à un arrêt complet du service.
EXEMPLE Perforation du revêtement, piqûres du tube, perforation du tube, dysfonctionnement permanent
du matériel relié aux tubes, etc.
3.18
danger
état du système subissant une influence qui représente une menace mortelle pour l’homme
3.19
situation d’interférence
distance maximale entre le système de canalisations et le système électrique à courant alternatif pour
lesquels une interférence doit être considérée
3.20
tension perturbatrice
tension provoquée sur le système subissant les interférences par le couplage conductif, inductif et
capacitif avec le système produisant des interférences qui se trouve à proximité entre un point donné et
la terre ou à travers un joint isolant
3.21
chute de tension ohmique
tension créée par un courant quel qu’il soit, qui apparaît dans un électrolyte tel que le sol, entre l’électrode
de référence et le métal de la structure, conformément à la loi d’Ohm (U = I x R)
3.22
potentiel sans chute de tension ohmique
E
IR-free
potentiel d’électrode de la canalisation mesuré sans l’erreur de tension occasionnée par la chute de
tension ohmique due au courant de protection ou à tout autre courant
3.23
potentiel à courant coupé
E
off
potentiel d’électrode de la canalisation mesuré après l’interruption de toutes les sources du courant
de protection cathodique appliqué à la canalisation dans le but d’approcher le potentiel sans chute de
tension ohmique
Note 1 à l’article: Le délai avant mesurage varie selon les circonstances.
3.24
potentiel à courant établi
E
on
potentiel d’électrode de la canalisation mesuré lorsque le système de protection cathodique
fonctionne en continu
3.25
résistance de dispersion
résistance ohmique traversant un défaut du revêtement en direction de la terre ou résistance de la
surface métallique exposée d’un témoin métallique en direction de la terre
Note 1 à l’article: Il s’agit de la résistance qui contrôle le courant continu ou alternatif traversant un défaut du revêtement
ou une surface métallique exposée d’un témoin métallique pour une tension continue ou alternative donnée.
3.26
témoin métallique
échantillon de métal de dimensions définies constitué d’un métal équivalent au métal de la canalisation
3.27
sondes
dispositif intégrant un témoin métallique et qui permet de mesurer des paramètres afin d’évaluer
l’efficacité d’une protection cathodique et/ou le risque de corrosion
4 © ISO 2015 – Tous droits réservés
4 Compétences du personnel en matière de protection cathodique
Le personnel chargé de la conception, la supervision de l’installation, la mise en service, la supervision
des opérations, des mesurages, de la surveillance et de la supervision de la maintenance des systèmes de
protection cathodique doit avoir le niveau approprié de compétence pour les tâches exécutées.
L’EN 15257 et le programme NACE de formation et de certification en protection cathodique constituent
des méthodes appropriées d’évaluation et de certification des compétences du personnel en matière de
protection cathodique.
Il convient que le personnel dispose du niveau approprié de compétence en protection cathodique pour
la réalisation des tâches, soit par une certification conforme aux modes opératoires de pré-qualification
définis dans l’EN 15257 ou le programme NACE de formation et de certification en protection cathodique,
soit par tout autre principe équivalent.
5 Évaluation de l’influence due aux courants alternatifs
5.1 Généralités
La présente Norme internationale s’applique à toutes les canalisations métalliques, à tous les systèmes
de traction à haute tension à courant alternatif, à tous les systèmes d’alimentation électrique à haute
tension à courant alternatif et à toutes les modifications majeures susceptibles de faire évoluer de
manière significative les effets d’influence due aux courants alternatifs.
Les effets pris en compte sont les suivants:
— les dangers encourus par les personnes en contact direct ou en contact par l’intermédiaire de parties
conductrices avec une canalisation métallique ou un équipement connecté;
— les dommages pour une canalisation ou ses équipements connectés;
— les perturbations des équipements électriques/électroniques connectés à une canalisation.
Les systèmes électriques/électroniques installés sur un réseau de canalisations doivent être choisis de
sorte qu’ils ne deviendront pas dangereux, ni n’interfèreront avec les conditions normales d’exploitation
en raison des tensions et courants de courte durée qui apparaissent lors de courts-circuits sur le système
électrique à courant alternatif.
Une influence permanente par des courants alternatifs sur une canalisation métallique enterrée peut
engendrer une corrosion par suite de l’échange d’un courant alternatif entre le métal exposé de la
canalisation et l’électrolyte qui l’entoure.
Cet échange de courant dépend de la tension du courant alternatif dont l’amplitude dépend de divers
paramètres comme:
— la configuration des conducteurs de phase de la ligne électrique à courant alternatif;
— la présence et la configuration d’un câble de garde;
— la distance entre la ligne électrique ou le système de traction à courant alternatif et la canalisation;
— le courant circulant dans les conducteurs de phase de la ligne électrique ou du système de traction
à courant alternatif;
— la résistance moyenne du revêtement des canalisations;
— l’épaisseur du revêtement;
— la résistivité du sol;
— la présence de systèmes de mise à la terre;
— la tension du système ferroviaire à courant alternatif ou des lignes électriques à courant alternatif.
5.2 Évaluation du niveau d’influence
Des calculs peuvent être effectués (par exemple, conformément à l’EN 50443) par modélisation
mathématique afin de déterminer les besoins de mise à la terre nécessaires au maintien de tensions
de contact acceptables en matière de sécurité. Leurs résultats peuvent également être utilisés pour
déterminer les tensions nécessaires à la diminution du risque de corrosion due aux courants alternatifs.
Lors de la phase de conception de nouveaux systèmes exerçant une influence (ligne électrique ou
ligne de voie ferrée) ou d’un nouveau système subissant une influence (canalisations), il convient de
réaliser par calculs une estimation du niveau de la tension de courant alternatif sur la canalisation. Les
calculs peuvent être réalisés par modélisation mathématique afin de déterminer le niveau de tension
générée sur la canalisation. Dans le cas de structures existantes, il est également possible de réaliser des
mesurages sur site plutôt qu’un calcul.
Selon les résultats du calcul ou des mesures sur site, il convient de mettre en place des mesures
d’atténuation pertinentes sur les systèmes exerçant une influence et/ou le système subissant une
influence afin de limiter la tension de courant alternatif concernée et de réduire le risque de corrosion
due au courant alternatif (voir Article 7).
Des recommandations pour le calcul de la tension de courant alternatif sur une structure causée par un
système électrique à courant alternatif ont été publiées dans la Référence [6]. L’algorithme détermine les
conditions les plus défavorables pour les paramètres d’entrée utilisés pour le calcul.
En raison de besoins de charge irréguliers sur les systèmes électriques à courant alternatif, l’amplitude
des courants en régime permanent de fonctionnement dans les lignes électriques varie. Les fluctuations
dépendent de changements quotidiens et saisonniers. Il convient que les données d’entrée pour les
besoins du calcul s’appuient sur les conditions de fonctionnement réalistes ou sur la charge électrique
maximale du système exerçant une influence.
NOTE Effectuer des calculs avec des données d’entrée s’appuyant sur les deux méthodes aide à estimer l’écart
entre les deux résultats et à choisir la bonne méthode.
6 Évaluation du risque de corrosion due aux courants alternatifs
6.1 Condition préalable
6.1.1 Généralités
La tension de courant alternatif d’une canalisation représente la force motrice des processus de
corrosion due aux courants alternatifs qui se produisent sur la surface en acier au niveau des défauts
du revêtement. Les dommages dus à la corrosion dépendent, entre autres, de la densité de courant
alternatif, du niveau de la polarisation en courant continu, de la géométrie du défaut, de la composition
et de la résistivité du sol local (voir Annexe D).
Fondamentalement, il existe trois approches différentes pour prévenir la corrosion due aux courants
alternatifs: limiter le courant alternatif traversant un défaut, contrôler le niveau de protection
cathodique et s’assurer que le revêtement demeure exempt de tout défaut. Ces approches ne s’excluent
pas nécessairement les unes les autres.
Il convient que l’évaluation du risque de corrosion due aux courants alternatifs soit effectuée en évaluant
tout ou partie des paramètres suivants:
— la tension de courant alternatif sur la structure;
— le potentiel à courant établi;
— le potentiel sans chute de tension ohmique;
6 © ISO 2015 – Tous droits réservés
— la densité de courant alternatif;
— la densité de courant continu;
— le rapport de densités des courants alternatif/continu;
— la résistivité du sol;
— la vitesse de corrosion.
L’Annexe B, l’Annexe C et l’Annexe E fournissent de plus amples informations.
6.1.2 Tension de courant alternatif sur la structure
Les seuils de tension de courant alternatif acceptables (voir Article 7 et Annexe E) dépendent de la
stratégie choisie pour prévenir la corrosion due aux courants alternatifs. Ainsi, une situation d’influence
donnée sur une canalisation peut influer sur la décision concernant la stratégie applicable.
6.2 Densité de courants alternatif et continu
6.2.1 Généralités
La densité de courants alternatif et continu sur un défaut du revêtement permet de contrôler à la fois
le niveau de protection cathodique et le processus de corrosion due aux courants alternatifs. Il s’agit
par conséquent d’un paramètre plus fiable pour l’évaluation du risque de corrosion due aux courants
alternatifs que le potentiel à courant établi ou la tension de courant alternatif. Toutefois, contrairement
aux tensions présentes sur la canalisation, la densité du courant n’est pas facile à déterminer. En principe,
la densité du courant peut être calculée à partir de la résistance de dispersion et de la géométrie du
défaut du revêtement ainsi que de la tension de courant alternatif. Ce calcul n’est en général pas possible,
car la géométrie du défaut du revêtement ainsi que sa surface ne sont généralement pas connues. De
plus, l’application de la protection cathodique peut modifier de manière significative la résistance de
dispersion et donc la densité du courant à une tension donnée.
La densité du courant ne peut être estimée que par l’intermédiaire de témoins ou de sondes. Lors de
l’évaluation du risque de corrosion due aux courants alternatifs au moyen d’un témoin ou d’une sonde, il
est important de tenir compte des limites de cette technique. Pour le calcul de la densité du courant basé
sur la surface du témoin ou de la sonde métallique et sur le courant mesuré sur un témoin ou une sonde,
le courant est moyenné sur toute la surface du témoin ou de la sonde. Cependant, la répartition du courant
sur le témoin ou la sonde peut varier en fonction de sa géométrie. En général, les densités de courant
en bordure du témoin ou de la sonde sont plus élevées que la moyenne du courant calculée sur toute la
surface. De plus, la formation, souvent observée, de couches de calcaire peut diminuer la surface effective
du témoin ou de la sonde. De nouveau, cet effet entraîne une sous-estimation de la densité du courant.
6.2.2 Densité de courant alternatif
La densité de courant alternatif entraîne un transfert des charges anodiques et cathodiques. Une
explication détaillée du processus de transfert des charges est donnée dans l’Annexe A. Ce courant peut
être utilisé pour charger la capacité de double couche à la surface de l’acier, pour l’oxydation de l’hydrogène
(entraînant une diminution du pH), pour l’oxydation des produits de corrosion et pour l’oxydation du
métal. L’oxydation du métal entraîne sa corrosion. En général, une augmentation de la densité de courant
alternatif entraîne une oxydation du métal plus importante et accélère la vitesse de corrosion. Cependant,
le courant anodique n’est pas le seul à influer sur le processus de corrosion. Le courant cathodique peut
réduire les couches d’oxydes formées et augmenter le pH sur la surface du métal.
De fortes densités de courant alternatif n’entraînent pas forcément de corrosion due aux courants
alternatifs si la charge qui traverse la surface du métal peut être utilisée dans des réactions autres que
l’oxydation du métal et la réduction du film d’oxydes. Cela est le cas en présence de faibles densités de
courant continu cathodique. Par conséquent, l’appréciation du risque de corrosion due aux courants
alternatifs basée sur la densité de courant alternatif nécessite de prendre également en compte la
densité de courant continu cathodique.
Il existe néanmoins une limite inférieure déterminée de manière empirique pour la densité de courant
alternatif en dessous de laquelle le risque de corrosion due aux courants alternatifs est extrêmement
faible (voir Article 7).
6.2.3 Densité de courant continu cathodique élevée
Une densité de courant continu élevée entraîne des niveaux de protection cathodique plus négatifs et
la formation d’un pH élevé à la surface de la canalisation. Cependant, l’apparition d’une valeur de pH
élevée, la diminution de la résistance de dispersion et une réduction plus importante des films d’oxydes
de surface peuvent entraîner une accélération de la vitesse de corrosion sous l’influence simultanée de
courants alternatifs. Une densité de courant continu suffisamment élevée peut néanmoins empêcher
toute oxydation anodique du métal et donc, l’apparition d’une corrosion due aux courants alternatifs.
L’Annexe A et l’Annexe E donnent des explications détaillées à propos de ce processus.
6.2.4 Densité de courant continu cathodique faible
Une faible densité de courant continu entraîne une augmentation limitée de la valeur du pH sur la
surface du métal, ne modifie pas la résistance de dispersion de manière significative et a un effet moins
réducteur sur les oxydes de métal sur la surface de la canalisation. Par conséquent, plus les densités
de courant continu sont faibles, plus le risque de corrosion due aux courants alternatifs diminue de
manière significative. Cependant, de faibles densités de courant continu peuvent entraîner un niveau
insuffisant de polarisation cathodique de la surface du métal, comme cela est stipulé dans l’ISO 15589-1.
L’Annexe A et l’Annexe E donnent des explications détaillées à propos de ce processus.
6.2.5 Rapport des courants «I /I »
c.a. c.c.
Des densités de courant continu élevées, qui dépendent de la densité de courant alternatif, peuvent
résulter en des vitesses de corrosion due aux courants alternatifs élevées comme faibles. Ainsi, le rapport
de deux densités de courant peut être utilisé pour évaluer le risque de corrosion. Tant que le rapport est
inférieur à un certain seuil (voir Annexe E), aucune corrosion due aux courants alternatifs ne peut se
produire puisque l’oxydation du métal lors de l’alternance anodique est empêchée. Le principal avantage
de l’utilisation du rapport comme indicateur de risque de corrosion est l’élimination des incertitudes
relatives à l’état de la surface métallique (par exemple, la formation d’une couche de calcaire), puisque la
surface exacte du métal n’est pas nécessaire pour le calcul.
6.2.6 Résistivité du sol
Le processus de corrosion due aux courants alternatifs est contrôlé par la densité de courant sur un défaut
de revêtement de l’acier, qui dépend de la tension en ce point et de la résistance de dispersion. La résistance
de dispersion est influencée par la résistivité du sol. Les paramètres de résistivité du sol suivants ont été
déterminés par l’expérience en matière de risque de corrosion due aux courants alternatifs:
— en dessous de 25 Ω.m: risque très élevé;
— entre 25 Ω.m et 100 Ω.m: risque élevé;
— entre 100 Ω.m et 300 Ω.m: risque moyen;
— au-dessus de 300 Ω.m: risque faible.
Pour de plus amples informations relatives aux effets de la composition du sol sur le risque de corrosion
due aux courants alternatifs, voir l’Annexe D.
8 © ISO 2015 – Tous droits réservés
6.3 Vitesse de corrosion
Une méthode d’évaluation directe du risque de corrosion due aux courants alternatifs consiste
à déterminer la vitesse de corrosion sur une sonde (voir 8.4.3). Cela permet d’évaluer les situations
d’influence complexes à partir de la vitesse de corrosion réelle mesurée. Les principes du concept de
sonde à résistance électrique (RE) sont décrits à l’Annexe B.
6.4 Revêtements des canalisations
Une corrosion due aux courants alternatifs peut se produire uniquement sur des surfaces métalliques
qui sont en contact avec le sol environnant. Le courant alternatif circulant à travers l’interface métal/sol
entraîne l’oxydation du métal. Un revêtement exempt de défaut réduit considérablement le risque de
corrosion due aux courants alternatifs.
NOTE Cette méthode est limitée par le fait qu’il est en pratique très difficile de s’assurer qu’une canalisation
est exempte de défaut de revêtement.
6.5 Évaluation de la perte de métal
Des outils de mesurage de la perte de métal, tels que l’inspection interne, peuvent être utilisés pour vérifier
l’efficacité des mesures d’atténuation appliquées sur les nouvelles canalisations et pour déterminer si
une perte de métal externe s’est produite sur des canalisations existantes sans atténuation.
NOTE La résolution en termes de largeur et de profondeur de l’outil d’inspection en ligne (ILI) est un
paramètre crucial à prendre en compte pour détecter la perte de métal (telle que la corrosion due aux courants
alternatifs).
7 Niveaux d’influence acceptables
La conception, l’installation et la maintenance du système de protection cathodique doivent assurer que
les niveaux de tension de courant alternatif n’en
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
