ISO 561:1974
(Main)Coal preparation plant — Graphical symbols
Coal preparation plant — Graphical symbols
Appareils pour la préparation du charbon — Symboles graphiques
General Information
Relations
Buy Standard
Standards Content (Sample)
O
INTERNATIONAL STANDARD 561
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION .MEXilYHAPOnHAR OPrAHM3ALIMR no CTAHnAPTH3AUMII .ORGANISATION INTERNATIONALE DE NORMALISATION
L
Coal preparation plant - Graphical symbols
Appareils pour la préparation du charbon - Symboles graphiques
First edition - 1974-10-01
UDC 662.8.05 : 003.62 Ref. No. IS0 561 -1974 (E)
Descriptors : coal, preparation, industrial plants, apparatus, symbols, graphic symbols, symbolic codes.
Price based on 10 pages
---------------------- Page: 1 ----------------------

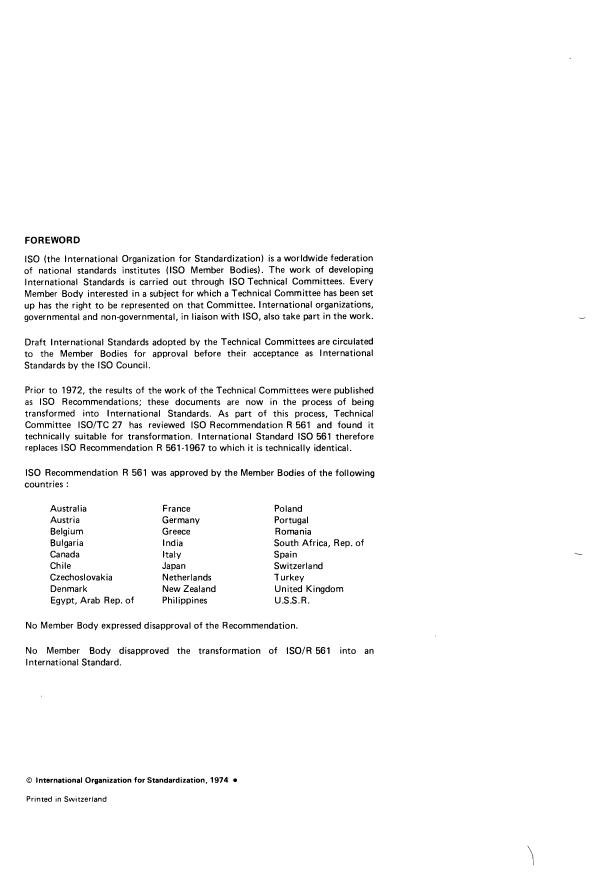

FOREWORD
IS0 (the International Organization for Standardization) is a worldwide federation
of national standards institutes (IS0 Member Bodies). The work of developing
International Standards is carried out through IS0 Technical Committees. Every
Member Body interested in a subject for which a Technical Committee has been set
up has the right to be represented on that Committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work.
Draft International Standards adopted by the Technical Committees are circulated
to the Member Bodies for approval before their acceptance as International
Standards by the IS0 Council.
Prior to 1972, the results of the work of the Technical Committees were published
as IS0 Recommendations; these documents are now in the process of being
transformed into International Standards. As part of this process, Technical
Committee ISO/TC 27 has reviewed IS0 Recommendation R 561 and found it
technically suitable for transformation. International Standard IS0 561 therefore
replaces IS0 Recommendation R 561-1967 to which it is technically identical.
IS0 Recommendation R 561 was approved by the Member Bodies of the following
countries :
Australia France Poland
Austria Germany Portugal
Belgium Greece
Romania
Bulgaria India
South Africa, Rep. of
Canada
Italy Spain
Chile Switzerland
Japan
Czechoslovakia Netherlands 1 urkey
Denmark New Zealand United Kingdom
Egypt, Arab Rep. of Philippines U.S.S. R.
No Member Body expressed disapproval of the Recommendation.
No Member Body disapproved the transformation of ISO/R 561 into an
International Standard.
O International Organization for Standardization, 1974 O
Printed in Switzerland
---------------------- Page: 2 ----------------------
IS0 561 -1974 (E)
INTERNATIONAL STANDARD
Coal preparation plant - Graphical symbols
1 SCOPE AND FIELD OF APPLICATION
c) the symbols should preferably give some indication
of the principle of the operation involved, but should
This International Standard specifies basic symbols for use
not represent the appearance of any particular type of
in flowsheets (see note) and other diagrams relating to coal
machine;
preparation plant.
d) where a single symbol represents a group of items
It is expected that the general adoption of these standard
for which separate symbols are standardized nationally,
symbols will greatly simplify the exchange of information
the IS0 symbol should be readily distinguishable from
between those concerned with the design, construction and
any one of the national symbols.
operation of coal preparation plant.
NOTE - Reference may also be made to ISO/R 924, Principles and
L

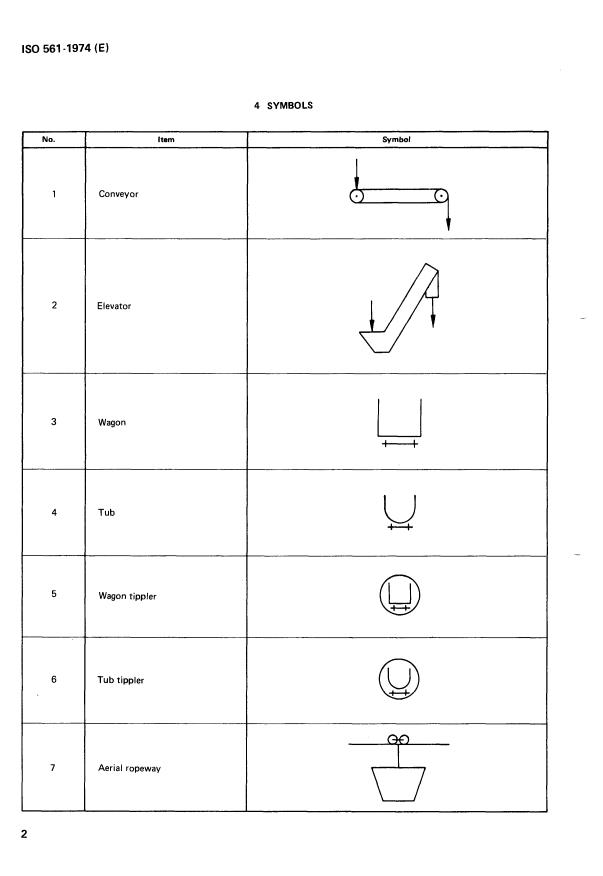

3 CONVENTIONS FOR DRAWING OF SYMBOLS
conventions for flowsheets for coal preparation plant.
The following conventions shall be adopted for drawing the
standard symbols :
2 PRINCIPLE
a) the plant symbols shall be shown by heavy lines and
The symbols included in this International Standard have
the product flow by light lines;
been selected in accordance with the following principles :
b) in general, the flowlines shall enter the symbol from
a) the items of plant listed should be widely used for above or from the left and shall leave the symbol
coal preparation purposes, and should be required to be
downwards or to the right;
identified on flowsheets;
C) where more than one product may enter o
...
NORME INTERNATIONALE 561
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION -MEEnYHAPOnHAI OPrAHH3AUHR il0 CTAHnAPTH3AUHW .ORGANISATION INTERNATIONALE DE NORMALISATION
-
Appareils pour la préparation du charbon - Symboles
graphiques
Coal preparation plant - Graphical symbols
Première édition - 1974-10-01
CDU 662.8.05 : 003.62 Réf. No : IS0 561 -1974 (F)
Dascripteurs : charbon, preparation, installation industrielle, appareil, symbole, symbole graphique, code de symbolisation.
Prix basé sur 10 pages
---------------------- Page: 1 ----------------------
AVANT-PROPOS
L’ISO (Organisation Internationale de Normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (Comités Membres ISO). L’élaboration de
Normes Internationales est confiée aux Comités Techniques ISO. Chaque Comité
Membre intéressé par une étude a le droit de faire partie du Comité Technique
correspondant. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l’lS0, participent également aux travaux.
Les Projets de Normes Internationales adoptés par les Comités Techniques sont
soumis aux Comités Membres pour approbation, avant leur acceptation comme
Normes Internationales par le Conseil de I‘ISO.
Avant 1972, les résultats des travaux des Comités Techniques étaient publiés
comme Recommandations ISO; maintenant, ces documents sont en cours de
I nternationales. Compte tenu de cette procédure, le
transformation en Normes
Comité Technique ISO/TC 27 a examiné la Recommandation ISO/R 561 et est
d‘avis qu’elle peut, du point de vue technique, être transformée en Norme
Internationale. Celle-ci remplace donc la Recommandation ISO/R 561-1967 à
laquelle elle est techniquement identique.
La Recommandation ISO/R 561 avait été approuvée par les Comités Membres des
pays suivants :
Afrique du Sud, Rép. d‘ Ph il ippines
Egypte, Rép. arabe d‘
Allemagne
Espagne Pologne
Austra I ie France Portugal
Autriche Grèce Roumanie
Belgique Inde Royaume-U ni
Bulgarie Italie Suisse
Canada Japon Tchécoslovaquie
Chili Nouvelle-Zélande Turquie
Danemark Pays-Bas U. R .S .S.
Aucun Comité Membre n’avait désapprouvé la Recommandation.
Aucun Comité Membre n‘a désapprouvé la transformation de la Recommandation
ISO/R 561 en Norme Internationale.
O Organisation Internationale de Normalisation, 1974 O
Imprimé en Suisse
---------------------- Page: 2 ----------------------
IS0 561 -1974 (F)
NORME INTERNATIONALE
Appareils pour la préparation du charbon - Symboles
graphiques
1 OBJET ET DOMAINE D'APPLICATION
c) de préférence, les symboles doivent indiquer le
principe du procédé en question, mais ne doivent pas
La présente Norme Internationale spécifie les symboles de
représenter l'aspect d'un type particulier de machine;
base à utiliser dans les schémas de traitement (voir note) et
dans d'autres schémas relatifs aux installations de
d) là où un symbole unique représente un groupe
préparation du charbon.
d'éléments ayant leurs propres symboles normalisés sur
le plan initial, le symbole IS0 doit se distinguer aisément
II est prévu que l'adoption générale de ces symboles
de tous les symboles nationaux.
normalisés facilitera considérablement l'échange
d'information entre ceux qui s'occupent de la conception,
de la construction et du fonctionnement des installations de
-- préparation du charbon.

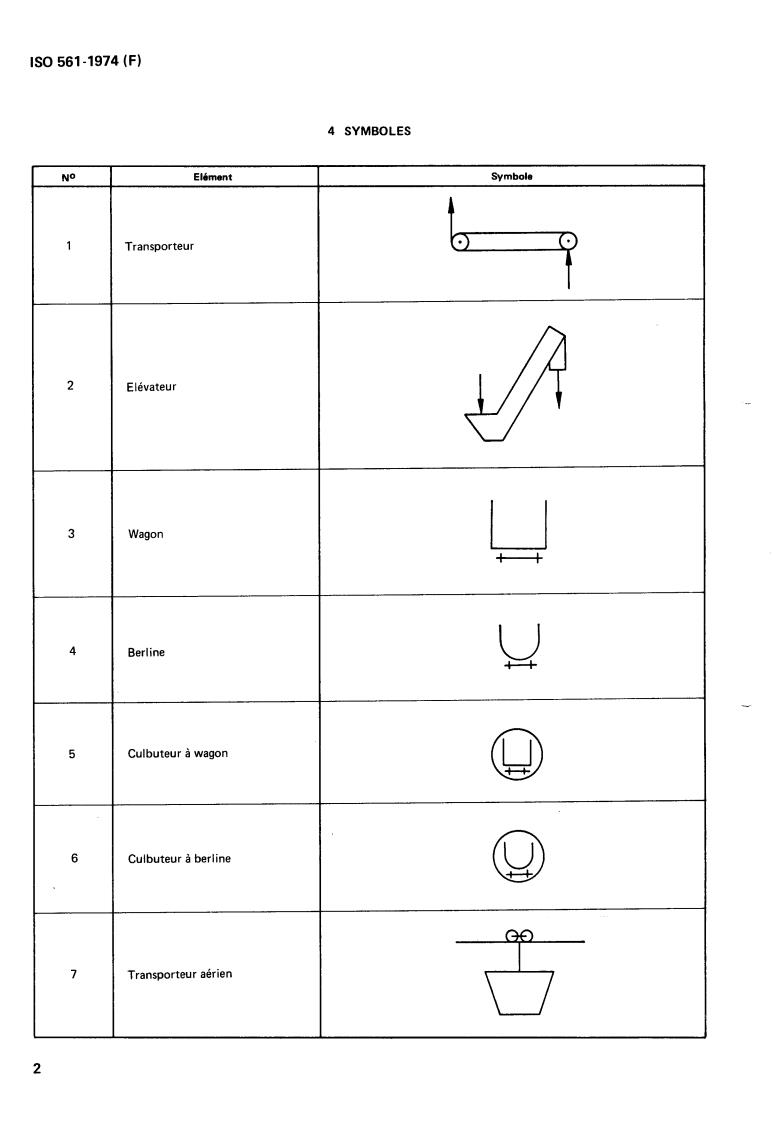

3 CONVENTIONS POUR LE DESSIN DES SYMBOLES
NOTE - Consulter également I'ISOIR 924, Principes et conventions
Les conventions suivantes doivent être respectées pour le
utilisés pour les schémas des installations de lavage dans les
dessin des symboles normalisés :
installations de préparation du charbon.
a) les symboles pour l'installation doivent être dessinés
en traits forts, et l'écoulement du produit indiqué par
2 PRINCIPE
des traits fins;
Les symboles spécifiés dans la présente Norme Internationale
b) en général, les lignes d'écoulement du produit
été choisis selon les principes suivants :
ont
doivent entrer dans le symbole en haut ou à gauche, et
a) les éléments de l'installation indiqués doivent être
en sortir en bas ou à droite;
largement utilisés dans la préparation du charbon, et
c) quand plusieurs produits sont susceptibles d'entrer
identifiés sur les schémas de traitement;
dans un élément de l'installation, ou d'en sortir, chaque
b) les symboles doivent être faciles à des
...
