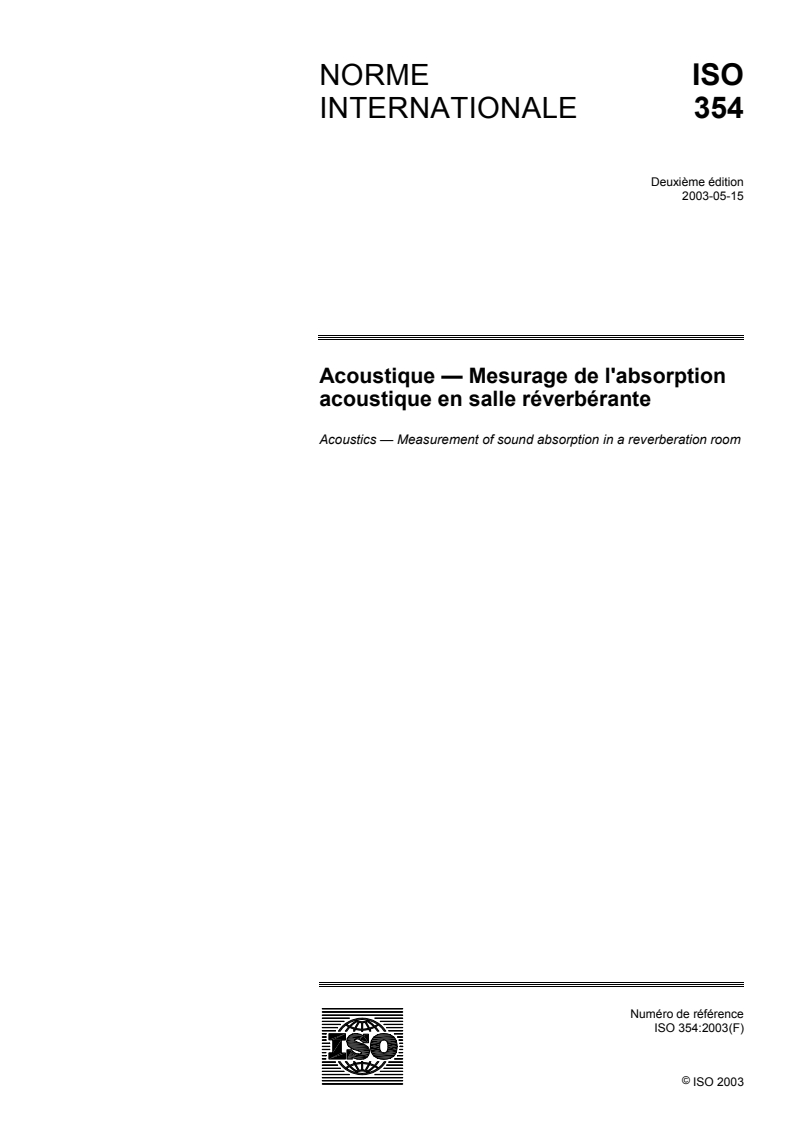

ISO 354:2003

NORME ISO
INTERNATIONALE 354
Deuxième édition
2003-05-15
Acoustique — Mesurage de l'absorption
acoustique en salle réverbérante
Acoustics — Measurement of sound absorption in a reverberation room

Numéro de référence
©
ISO 2003

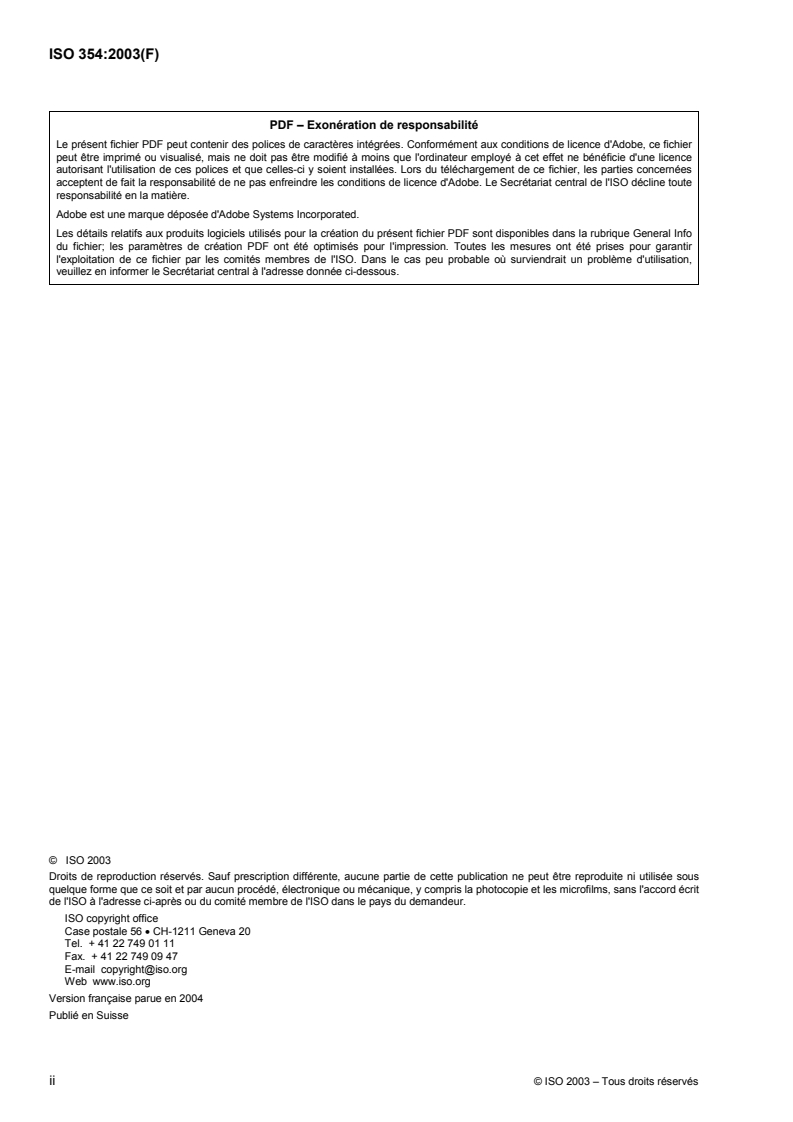

PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.

©  ISO 2003
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Version française parue en 2004
Publié en Suisse
ii © ISO 2003 – Tous droits réservés

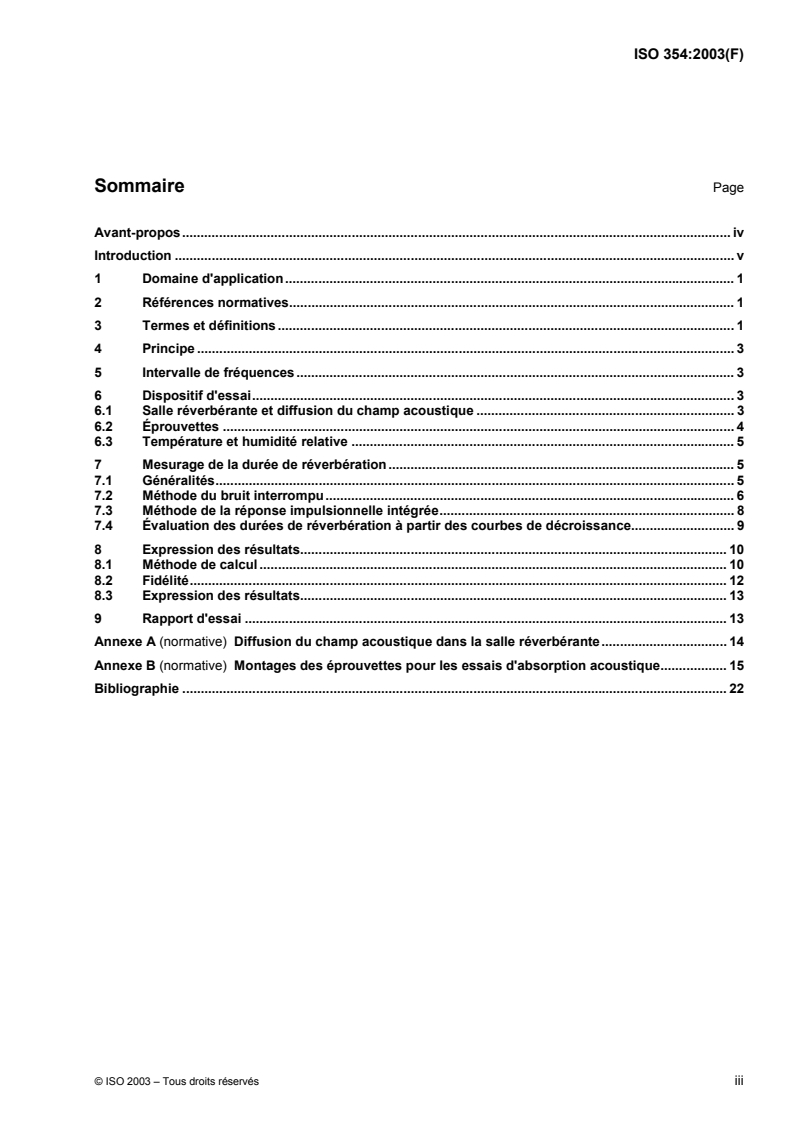

Sommaire Page
Avant-propos. iv
Introduction . v
1 Domaine d'application. 1
2 Références normatives. 1
3 Termes et définitions . 1
4 Principe . 3
5 Intervalle de fréquences. 3
6 Dispositif d'essai. 3
6.1 Salle réverbérante et diffusion du champ acoustique . 3
6.2 Éprouvettes . 4
6.3 Température et humidité relative . 5
7 Mesurage de la durée de réverbération. 5
7.1 Généralités. 5
7.2 Méthode du bruit interrompu. 6
7.3 Méthode de la réponse impulsionnelle intégrée. 8
7.4 Évaluation des durées de réverbération à partir des courbes de décroissance. 9
8 Expression des résultats. 10
8.1 Méthode de calcul . 10
8.2 Fidélité. 12
8.3 Expression des résultats. 13
9 Rapport d'essai . 13
Annexe A (normative) Diffusion du champ acoustique dans la salle réverbérante. 14
Annexe B (normative) Montages des éprouvettes pour les essais d'absorption acoustique. 15
Bibliographie . 22

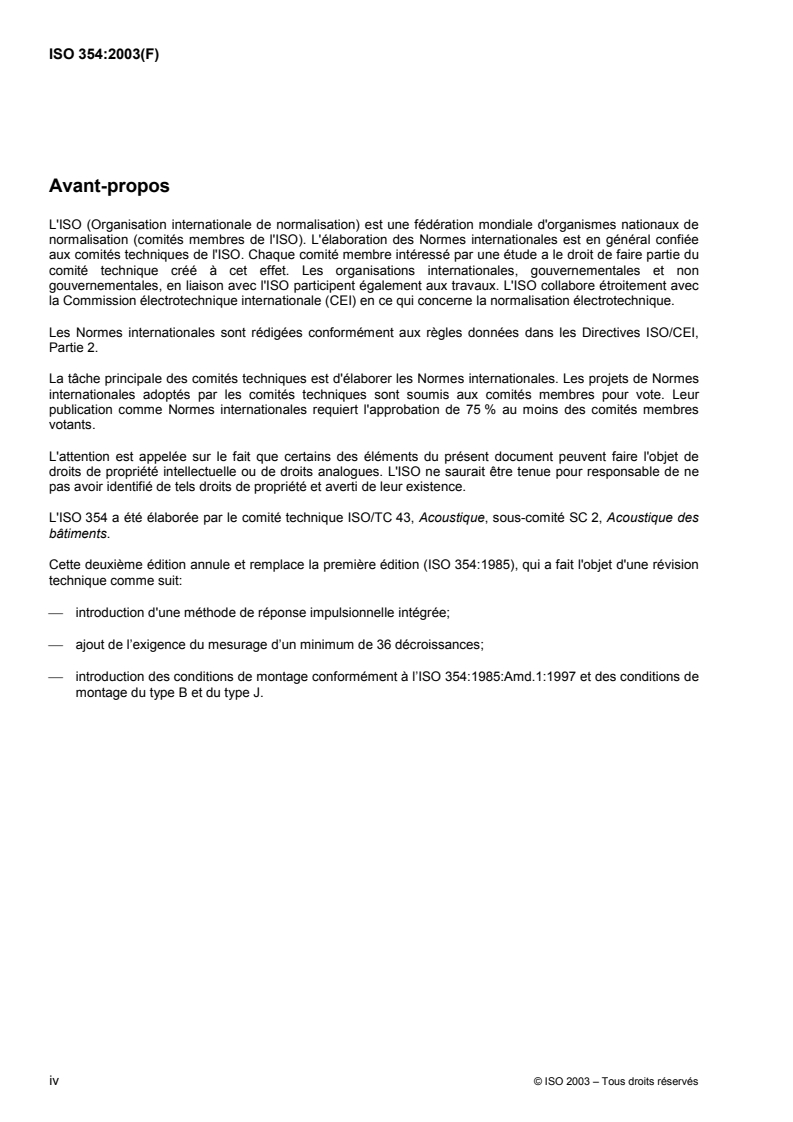

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 354 a été élaborée par le comité technique ISO/TC 43, Acoustique, sous-comité SC 2, Acoustique des
bâtiments.
Cette deuxième édition annule et remplace la première édition (ISO 354:1985), qui a fait l'objet d'une révision
technique comme suit:
 introduction d'une méthode de réponse impulsionnelle intégrée;
 ajout de l’exigence du mesurage d’un minimum de 36 décroissances;
 introduction des conditions de montage conformément à l’ISO 354:1985:Amd.1:1997 et des conditions de
montage du type B et du type J.
iv © ISO 2003 – Tous droits réservés

Introduction
Lorsqu’une source sonore fonctionne dans un espace clos, le niveau atteint par le son provenant de la
réverbération et ensuite la décroissance de ce son réverbéré lorsque la source est arrêtée, dépendent des
caractéristiques d’absorption acoustique des surfaces limites, de l’air remplissant le volume et des objets qui
se trouvent dans le volume. En général, la fraction de la puissance acoustique incidente, qui est absorbée par
une surface, dépend de l’angle d’incidence. Afin de relier la durée de réverbération d’un auditorium, d’un
bureau, d’un atelier, etc. à la réduction du bruit qui serait entraînée par un traitement absorbant, il est
nécessaire de connaître les caractéristiques d’absorption acoustique des surfaces, ordinairement sous forme
d’une valeur moyenne appropriée pour tous les angles d'incidence. Comme la distribution des ondes
acoustiques dans des locaux type comporte une large distribution angulaire en grande partie imprévisible, la
distribution uniforme est prise comme base en vue de la normalisation. De plus, si l’intensité acoustique est
uniforme dans le local, une telle distribution est appelée «champ acoustique diffus» et les ondes acoustiques
atteignant les parois du local sont dites à incidence aléatoire.
Dans une salle réverbérante bien conçue, le champ acoustique est extrêmement proche d’un champ diffus.
En conséquence, l’absorption acoustique mesurée dans une salle réverbérante est très proche de l’absorption
acoustique qui serait mesurée dans les conditions de base supposées pour la normalisation.
La présente Norme internationale a pour but de favoriser l’uniformité dans les méthodes et les conditions de
mesurage de l’absorption acoustique en salle réverbérante.
NORME INTERNATIONALE ISO 354:2003(F)

Acoustique — Mesurage de l'absorption acoustique en salle
réverbérante
1 Domaine d'application
La présente Norme internationale spécifie une méthode de mesurage en salle réverbérante du coefficient
d’absorption acoustique de matériaux acoustiques utilisés pour le traitement de murs ou de plafonds, ou de la
surface d’absorption acoustique équivalente d’objets distincts tels que meubles, personnes ou matériaux
absorbants. Elle n’est pas destinée a être employée pour le mesurage des caractéristiques d’absorption de
résonateurs faiblement amortis.
Les résultats obtenus peuvent être utilisés pour effectuer des comparaisons et des calculs dans le domaine
de l’acoustique des salles et du contrôle du bruit.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 266, Acoustique — Fréquences normales
ISO 9613-1, Acoustique — Atténuation du son lors de sa propagation à l’air libre — Partie 1: Calcul de
l’absorption atmosphérique
CEI 61260, Électroacoustique — Filtres de bande d’octave et de bande d’une fraction d’octave
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
3.1
courbe de décroissance
représentation graphique de la décroissance du niveau de pression acoustique dans un local en fonction du
temps, après l’arrêt de la source sonore
3.2
durée de réverbération
T
durée, en secondes, que prendrait le niveau de pression acoustique pour décroître de 60 dB après l’arrêt de
la source sonore
NOTE 1 La définition de T avec une décroissance de 60 dB du niveau de pression acoustique peut être vérifiée par
extrapolation linéaire de plages d’évaluation plus réduites.
NOTE 2 Cette définition est basée sur l’hypothèse que, dans le cas idéal, le niveau de pression acoustique est une
fonction linéaire du temps et que le niveau de bruit de fond est suffisamment bas.
3.3
méthode du bruit interrompu
méthode d’obtention de courbes de décroissance par enregistrement direct de la décroissance du niveau de
pression acoustique après excitation d’un local avec un bruit à large bande ou un bruit limité en fréquences
3.4
méthode de la réponse impulsionnelle intégrée
méthode d’obtention de courbes de décroissance par intégration inverse du temps des réponses
impulsionnelles au carré
3.5
réponse impulsionnelle
évolution temporelle de la pression acoustique observée en un point de la salle par suite de l’émission d’une
impulsion de Dirac en un autre point de la salle
NOTE Dans la pratique, il est impossible de créer et de rayonner des fonctions delta de Dirac vraies, mais des sons
transitoires courts (par exemple de coups de feu) peuvent fournir des approximations suffisamment proches pour les
mesurages pratiques. Une autre technique de mesure consiste toutefois à prendre une période d’un signal de type
séquentiel de longueur maximale, ou un autre signal certain à spectre plat, et à ramener la réponse mesurée à une
réponse impulsionnelle.
3.6
aire d’absorption acoustique équivalente d’une salle
aire fictive d’une surface totalement absorbante sans effet de diffraction qui, si elle était le seul élément
absorbant de la salle, donnerait la même durée de réverbération que cette salle
NOTE 1 L’aire est mesurée en mètres carrés.
NOTE 2 Pour la salle réverbérante vide, cette grandeur est désignée par A ; pour la salle réverbérante contenant une
éprouvette, elle est désignée par A .
3.7
aire d’absorption acoustique équivalente d’une éprouvette
A
T
différence entre les aires d’absorption acoustique équivalentes de la salle réverbérante avec et sans
l’éprouvette
NOTE L’aire est mesurée en mètres carrés.
3.8
aire de l’éprouvette
S
aire du sol ou du mur recouverte par l’éprouvette
NOTE 1 L’aire est mesurée en mètres carrés.
NOTE 2 Dans le cas d’une éprouvette entourée par une structure (montages de types E ou J), il s’agit de l’aire
renfermée par la structure.
3.9
coefficient d’absorption acoustique
α
s
quotient de l’aire d’absorption acoustique équivalente d’une éprouvette sur l’aire de l’éprouvette
NOTE 1 Pour les absorbeurs où les deux côtés sont exposés, le coefficient d’absorption acoustique est égal à l’aire
d’absorption acoustique équivalente de l’éprouvette divisée par l’aire des deux côtés de l’éprouvette.
NOTE 2 Le coefficient d’absorption acoustique déterminé d’après les mesurages de durée de réverbération peut
prendre des valeurs plus grandes que 1,0 (du fait, par exemple, des effets de diffraction). Par conséquent, a n'est pas

s
exprimé en pourcentage.
NOTE 3 L’utilisation de l’indice «s» évite la confusion avec le coefficient d’absorption acoustique défini comme le
rapport de l’énergie acoustique non réfléchie à l’énergie acoustique incidente, quand une onde plane frappe un mur plan
2 © ISO 2003 – Tous droits réservés

sous un angle d’incidence particulier. Ce coefficient d’absorption acoustique «géométrique» est toujours plus petit que 1,0
et peut ainsi être exprimé en pourcentage.
4 Principe
La durée de réverbération moyenne dans la salle réverbérante est mesurée avec et sans l’éprouvette. À partir
de ces durées de réverbération, l’aire d’absorption acoustique équivalente, A , de l’éprouvette est calculée à
T
l’aide de l’équation de Sabine (voir 8.1.2.1).
Dans le cas d’une éprouvette qui recouvre uniformément une surface (un élément absorbant plan ou un
groupe spécifié d’objets), le coefficient d’absorption acoustique s’obtient en divisant A par l’aire de la surface
T
considérée, S (voir 3.8).
Quand l’éprouvette comprend plusieurs objets identiques, l’aire d’absorption acoustique équivalente, A ,
obj
d’un objet individuel s’obtient en divisant A par le nombre d’objets, n:
T
A = A /n
obj T
5 Intervalle de fréquences
Les mesurages doivent être effectués dans les bandes de tiers d’octave, avec les fréquences centrales
suivantes, en hertz, spécifiées dans l’ISO 266:
100 125 160 200 250 315
400 500 630 800 1 000 1 250
1 600 2 000 2 500 3 150 4 000 5 000
Des mesurages supplémentaires peuvent être réalisés dans les bandes de tiers d’octave avec les fréquences
centrales spécifiées dans l’ISO 266 en dehors de cet intervalle. Aux basses fréquences notamment
(inférieures à 100 Hz), il pourrait être très difficile d’obtenir des résultats de mesurage exacts du fait de la
faible densité modale de la salle réverbérante.
6 Dispositif d'essai
6.1 Salle réverbérante et diffusion du champ acoustique
6.1.1 Volume de la salle réverbérante
Le volume de la salle réverbérante doit être d’au moins 150 m . Dans le cas de nouvelles constructions, il est
fortement recommandé que le volume soit d’au moins 200 m . Lorsque le volume de la salle est supérieur à
500 m environ, il peut s’avérer impossible de mesurer avec précision l’absorption acoustique aux fréquences
élevées du fait de l’absorption par l’air.
6.1.2 Forme de la salle réverbérante
La forme de la salle réverbérante doit être telle que la relation suivante soit vérifiée:
1/ 3
IV< 1, 9 (1)
max
où
l est la longueur de la plus grande ligne droite que l’on peut tracer à l’intérieur de la salle (par
max
exemple la diagonale principale dans le cas d’une pièce rectangulaire), exprimée en mètres;
V est le volume de la salle, exprimé en mètres cubes.
Afin d’obtenir une distribution uniforme des fréquences propres, notamment dans la bande des basses
fréquences, le rapport de deux des dimensions de la salle ne doit pas être un petit nombre entier.
6.1.3 Diffusion du champ acoustique
Le champ acoustique dans la salle doit être suffisamment diffus au cours de sa décroissance. En général,
pour obtenir une diffusion satisfaisante quelle que soit la forme de la salle, il est requis d’utiliser des diffuseurs
suspendus ou fixes, ou des réflecteurs tournants (voir l'Annexe A).
6.1.4 Aire d’absorption acoustique
L’aire d’absorption acoustique équivalente, A , de la salle vide, calculée selon 8.1.2.1, déterminée par bande
de tiers d’octave, ne doit pas dépasser les valeurs données dans le Tableau 1.
Tableau 1 — Valeurs maximales de l’aire d’absorption acoustique équivalente pour une salle d'un
volume V = 200 m
Fréquence, Hz 100 125 160 200 250 315 400 500 630
Aire d’absorption acoustique équivalente, m 6,5 6,5 6,5 6,5 6,5 6,5 6,5 6,5 6,5

Fréquence, Hz 800 1 000 1 250 1 600 2 000 2 500 3 150 4 000 5 000
Aire d’absorption acoustique équivalente, m 6,5 7,0 7,5 8,0 9,5 10,5 12,0 13,0 14,0
Quand le volume, V, de la salle diffère de 200 m , les valeurs données dans le Tableau 1 doivent être
3 2/3
multipliées par (V/200 m ) .
La courbe de l’aire d’absorption acoustique équivalente de la salle vide en fonction de la fréquence doit être
régulière et elle ne doit pas présenter ni creux ni pics d’amplitude supérieure à 15 % de la moyenne des
valeurs correspondant aux deux bandes de tiers d’octave adjacentes.
6.2 Éprouvettes
6.2.1 Absorbeurs plans
2 2
6.2.1.1 L’aire de l’éprouvette doit être comprise entre 10 m et 12 m . Quand le volume, V, de la salle est
3 3 2/3
supérieur à 200 m , la limite supérieure de l’aire de l’éprouvette doit être augmentée du facteur (V/200 m ) .
Le choix de l’aire dépend du volume de la salle ainsi que de la capacité d’absorption de l’éprouvette. Plus la
salle est grande, plus il convient d’avoir une aire importante. Il est recommandé de choisir la limite supérieure
pour les éprouvettes à faibles coefficients d’absorption.
6.2.1.2 L’éprouvette doit être de forme rectangulaire avec un rapport de la largeur à la longueur compris
entre 0,7 et 1. Il convient de placer l’éprouvette de façon à ce que tout point de sa surface soit distant d’au
moins 1 m des parois de la salle; la distance doit être d’au moins 0,75 m. De préférence, les côtés de
l’éprouvette ne doivent pas être parallèles à la paroi la plus proche de la salle. Il est possible, si nécessaire,
de monter les éprouvettes lourdes verticalement le long des parois de la salle et de les faire reposer
directement sur le sol. Dans ce cas, il est permis de ne pas respecter l’exigence de 0,75 m de distance d’une
paroi.
4 © ISO 2003 – Tous droits réservés

6.2.1.3 L’éprouvette doit être installée dans l’un des montages spécifiés à l’Annexe B, sauf exigence de
montage différent stipulée dans les spécifications pertinentes du fabricant ou les détails d’application de
l’utilisateur. Le mesurage de la durée de réverbération de la salle vide doit être effectué en l’absence du cadre
ou des parois latérales de l’éprouvette, sauf pour la barrière située autour d’un montage du type J.
6.2.2 Absorbeurs acoustiques discrets
6.2.2.1 Des panneaux ou baffles absorbants rectangulaires doivent être placés dans un montage du
type J comme spécifié à l’Annexe B.
6.2.2.2 Les objets discrets (par exemple chaises, écrans sur pieds ou personnes) doivent être installés
pour l’essai comme ils sont installés ordinairement en pratique. Par exemple, les chaises ou les écrans sur
pieds doivent être posés sur le plancher à plus de 1 m de toute autre paroi. Les absorbeurs volumiques
doivent être montés à au moins 1 m de toute paroi ou diffuseur de la salle et à au moins 1 m des microphones.
Les écrans de bureau doivent être montés comme des objets distincts.
6.2.2.3 Une éprouvette doit comporter un nombre suffisant d’objets distincts (en général, au moins trois)
afin d’entraîner une différence mesurable de l’aire d’absorption acoustique équivalente de la salle supérieure
2 2 3
à 1 m , mais inférieure à 12 m . Quand le volume, V, de la salle est supérieur à 200 m , ces valeurs doivent
3 2/3
être multipliées par le facteur (V/200 m ) . Les objets ordinairement considérés comme des objets distincts
doivent être installés de façon aléatoire et être espacés d’au moins 2 m les uns des autres. Si l’éprouvette est
un objet unique, elle doit être soumise à l’essai en trois endroits au moins, espacés d’au moins 2 m, et les
résultats doivent être moyennés.
6.3 Température et humidité relative
6.3.1 Les variations de température et d’humidité relative au cours d’un mesurage peuvent avoir un effet
important sur la durée de réverbération mesurée, notamment aux fréquences élevées et pour de faibles
pourcentages d’humidité relative. Les variations sont décrites quantitativement dans l’ISO 9613-1.
6.3.2 Il convient de procéder aux mesurages dans la salle vide et dans la salle contenant l’éprouvette dans
des conditions de température et d’humidité relative quasiment identiques, de façon que les ajustements dus
à l’absorption de l’air ne diffèrent pas sensiblement. Dans tous les cas, l’humidité relative dans la salle doit
être au minimum de 30 % et au maximum de 90 % et la température doit être au moins de 15 °C tout au long
de l’essai. Pour tous les mesurages, les corrections tenant compte de la variation d’absorption d’air décrites
en 8.1.2.3 doivent être appliquées.
Il convient de laisser l’éprouvette s’ajuster à la température et à l’humidité relative de la salle avant de
procéder aux essais.
7 Mesurage de la durée de réverbération
7.1 Généralités
7.1.1 Introduction
La présente Norme internationale décrit deux méthodes de mesurage des courbes de décroissance: la
méthode du bruit interrompu et la méthode de la réponse impulsionnelle intégrée. La courbe de décroissance
mesurée selon la méthode du bruit interrompu est le résultat d’un processus statistique, et il est obligatoire de
faire la moyenne de plusieurs courbes de décroissance ou de plusieurs durées de réverbération mesurées à
une position du microphone ou du haut-parleur pour obtenir une bonne répétabilité. La réponse impulsionnelle
intégrée d’une salle est une fonction certaine non assujettie à des écarts statistiques; aucun moyennage n’est
donc nécessaire. Toutefois, elle nécessite des appareils et un traitement des données plus sophistiqués que
la méthode du bruit interrompu.
7.1.2 Microphones et leurs positions
La caractéristique de directivité des microphones utilisés pour le mesurage doit être omnidirectionnelle. Les
mesurages doivent être effectués en plaçant les microphones en différentes positions espacées l’une de
l’autre d’au moins 1,5 m, à 2 m de toute source sonore et à 1 m de toute surface de la salle ainsi que de
l’éprouvette. Les courbes de décroissance mesurées en différentes positions des microphones ne doivent en
aucun cas être combinées.
7.1.3 Positions de la source sonore
Dans la salle réverbérante, le bruit doit être produit par une source sonore présentant un mode de
rayonnement omnidirectionnel. Il faut utiliser différentes positions de la source sonore espacées l’une de
l’autre d’au moins 3 m.
7.1.4 Nombre de positions des microphones et des haut-parleurs
Les courbes de décroissance indépendantes dans l’espace mesurées doivent être au moins au nombre de
douze. Le nombre de positions de microphones multiplié par le nombre de positions de la source sonore doit
être au moins égal à douze. Le nombre minimum de positions de microphones doit être de trois, le nombre
minimum de positions de la source sonore devant être de deux. Il est permis d’utiliser simultanément plus
d’une source sonore, à condition que les différences de puissance rayonnée s’inscrivent dans une plage de
tolérance de 3 dB par bande de tiers d’octave. Si on utilise plus d’une source sonore pour une excitation
simultanée, le nombre de courbes de décroissance indépendantes dans l’espace mesurées peut être réduit à
six.
7.2 Méthode du bruit interrompu
7.2.1 Excitation de la salle
Il faut utiliser un haut-parleur et le signal que l’on y introduit doit provenir d’un bruit à large bande ou limité en
fréquences présentant un spectre de fréquences continu. Dans le cas d’un bruit à large bande et de
l’utilisation d’un analyseur en temps réel, le spectre du bruit utilisé doit être tel que les différences de niveaux
de pression acoustique obtenues dans la salle soient inférieures à 6 dB dans les bandes de tiers d’octave
adjacentes. Dans le cas d’un bruit limité en fréquences, la bande passante doit être au moins d’un tiers
d’octave.
Avant la coupure, le signal d’excitation doit être suffisamment long pour produire un niveau stabilisé de
pression acoustique dans toutes les bandes de fréquences considérées. Pour obtenir des conditions stables,
la durée d’excitation doit être au moins égale à la moitié de l’estimation de la durée de réverbération prévue.
Le niveau du signal d’excitation avant la décroissance doit être suffisamment élevé pour que la limite
inférieure de l’intervalle d’évaluation soit au moins supérieure de 10 dB au niveau du bruit de fond (voir 7.4.1).
En cas d’utilisation d’un signal de bande passante supérieure à un tiers d’octave, la partie inférieure de la
courbe de décroissance peut être altérée par des durées de réverbération de différentes longueurs dans les
bandes de fréquences adjacentes. Si les durées de réverbération dans les bandes adjacentes diffèrent d’un
facteur supérieur à 1,5, les courbes de décroissance dans les bandes où les durées de réverbération sont les
plus courtes doivent être mesurées séparément en utilisant un signal d’émission filtré par tiers d’octave.
7.2.2 Moyennage
Selon les explications données en 7.1.1, le moyennage de plusieurs mesurages effectués en une position de
microphone/haut-parleur est obligatoire afin de réduire l’incertitude de mesure provoquée par les écarts
statistiques. Les moyennages doivent être au moins au nombre de trois. Si la répétabilité recherchée doit se
situer dans le même intervalle que la répétabilité fournie par la méthode de la réponse impulsionnelle intégrée,
le nombre de moyennages doit être au moins de dix (voir 8.2). Deux méthodes de moyennage sont possibles.
La première consiste à faire la moyenne des courbes de décroissance enregistrées à une position de
microphone/haut-parleur selon la formule
6 © ISO 2003 – Tous droits réservés

L (t)
pn
N

L(t) = 10 lg 10 (2)
p
∑

N
n=1


où
L (t) est le niveau de pression acoustique intégré à un temps t, calculé pour un nombre total de N
p
décroissances;
ième
L (t) est le niveau de pression acoustique de la n décroissance au temps t.
pn
Cette méthode est généralement désignée sous le nom de «méthode globale de moyennage». Dans les cas
où la méthode globale ne peut être appliquée, on applique la seconde méthode. Les courbes uniques de
décroissance doivent être d’abord évaluées et les durées de réverbération qui en résultent doivent faire l’objet
d’une moyenne arithmétique. Les courbes de décroissance enregistrées en différentes positions du
microphone/haut-parleur ne doivent pas faire l’objet d’un moyennage.
NOTE Pour le mesurage en laboratoire, le moyennage des durées de réverbération fournit, en théorie, des résultats
similaires à ceux de la méthode globale de moyennage. Lors de l’utilisation de dispositifs pilotés par ordinateur, il convient
toutefois dans tous les cas d’appliquer la méthode globale de moyennage. La courbe de décroissance résultant de
plusieurs décroissances intégrées est normalement «plus lisse» qu’une unique décroissance enregistrée. Cela donne une
détection plus fiable de l’intervalle d’évaluation, ce qui se fait automatiquement dans la plupart des cas.
7.2.3 Appareillage d’enregistrement
L’appareillage d’enregistrement doit être un enregistreur de niveau ou tout autre appareillage adéquat
permettant de déterminer la pente moyenne d’une courbe de décroissance ou la durée de réverbération
correspondante, y compris les amplificateurs et filtres requis.
L’appareillage permettant d’enregistrer (et d’afficher et/ou d’évaluer) la décroissance du niveau de pression
acoustique peut utiliser
a) une intégration exponentielle, donnant en sortie une courbe continue, ou
b) une intégration exponentielle, donnant en sortie une série de points échantillonnés discrets à partir de
l’intégration continue, ou
c) une intégration linéaire, donnant en sortie des intégrations linéaires successives discrètes avec, dans
certains cas, des délais importants entre les intégrations.
La constante de temps d’intégration d’un dispositif d’intégration exponentielle (ou d’un dispositif équivalent,
voir la Note 2) doit être inférieure à T/20, mais aussi proche que possible de cette valeur.
La constante de temps d’intégration d’un dispositif d’intégration linéaire doit être inférieure à T/12.
Pour un appareillage qui donne les enregistrements de la décroissance sous la forme d’une succession de
points discrets, l’intervalle entre les points sur l’enregistrement doit être inférieur à la constante de temps
d’intégration de l’appareillage (u T/12).
Dans tous les cas où l’enregistrement de la décroissance doit être évalué visuellement, il convient d’ajuster
l’échelle temporelle de l’affichage de façon que la pente de l’enregistrement soit aussi proche que possible de
45°.
NOTE 1 Les enregistreurs de niveau disponibles dans le commerce qui donnent graphiquement le niveau de pression
acoustique en fonction du temps sont approximativement équivalents à des dispositifs à intégration exponentielle.
NOTE 2 Quand on utilise un dispositif à intégration exponentielle, il y a peu d’a
...
