ISO 9902-6:2018
(Main)Textile machinery — Noise test code — Part 6: Fabric manufacturing machinery
Textile machinery — Noise test code — Part 6: Fabric manufacturing machinery
This document covers the different types of weaving and knitting machines defined in ISO 5247 (all parts)[2] and ISO 7839[3], respectively. It is applicable to: full-width weaving machines with weft insertion by: shuttles; rigid, telescopic or flexible rapiers; projectiles; hydraulic (waterjet) or by pneumatic (airjet) nozzle; narrow fabric weaving machines with weft insertion by shuttles or needles; jacquard machines; knitting machinery including: circular knitting; flat bed knitting; warp knitting; raschel; cotton (flat weft weaving); other fabric manufacturing machines e.g.: multi-phase weaving machines; circular weaving machines; stitch bonding machines. NOTE Because of the high requirements on measurement conditions, grade 1 methods are normally not feasible for textile machinery.
Matériel pour l'industrie textile — Code d'essai acoustique — Partie 6: Machines de production des étoffes
Le présent document couvre les différents types de machines de tissage et de tricotage définies, respectivement, dans l'ISO 5247 (toutes les parties)[2] et l'ISO 7839[3]. Il est applicable : - aux machines à tisser pleine largeur à insertion de la trame : - à lances ; - rigides, télescopiques ou flexibles ; - à projectiles ; - par jet hydraulique (jet d'eau) ou par jet pneumatique (jet d'air) ; - aux machines à tisser les rubans à insertion de la trame par navettes ou par aiguilles ; - aux machines Jacquard ; - aux machines à tricoter : - circulaires ; - rectilignes, - à mailles jetées ; - Raschel ; - coton (machines à tricoter rectilignes à maille) ; - à d'autres machines de fabrication de tissus, par exemple : - machines à tisser multiphasées ; - machines à tisser circulaires ; - machines de liage par fil.
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 9902-6
Second edition
2018-08
Textile machinery — Noise test code —
Part 6:
Fabric manufacturing machinery
Matériel pour l'industrie textile — Code d'essai acoustique —
Partie 6: Machines de production des étoffes
Reference number
©
ISO 2018
© ISO 2018
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2018 – All rights reserved
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 2
4 Defining the test object . 2
5 Sound power level determination . 2
5.1 International Standards required for basic measurements . 2
5.1.1 General. 2
5.1.2 Determination of sound power level by measuring sound intensity . 2
5.1.3 Determination of sound power level using emission sound pressure levels
on a measurement surface . 3
5.2 Very large machines . 3
6 Emission sound pressure level determination . 3
6.1 International Standards required for basic measurements . 3
6.2 Selection of work station and other specified positions . 3
6.2.1 General. 3
6.2.2 Weaving machinery other than circular and narrow fabric machines . . 3
6.2.3 Flatbed knitting machine, straight-bar knitting machine and flat warping
knitting machine . 4
6.2.4 Circular weaving and circular knitting machines . 4
6.2.5 Narrow fabric weaving machines . 5
6.2.6 Jacquard machines . 5
7 Installation and mounting conditions . 6
8 Operating conditions . 6
9 Measurement uncertainties . 6
10 Information to be recorded . 6
11 Information to be reported . 6
12 Declaration and verification of noise emission values . 7
Bibliography .16

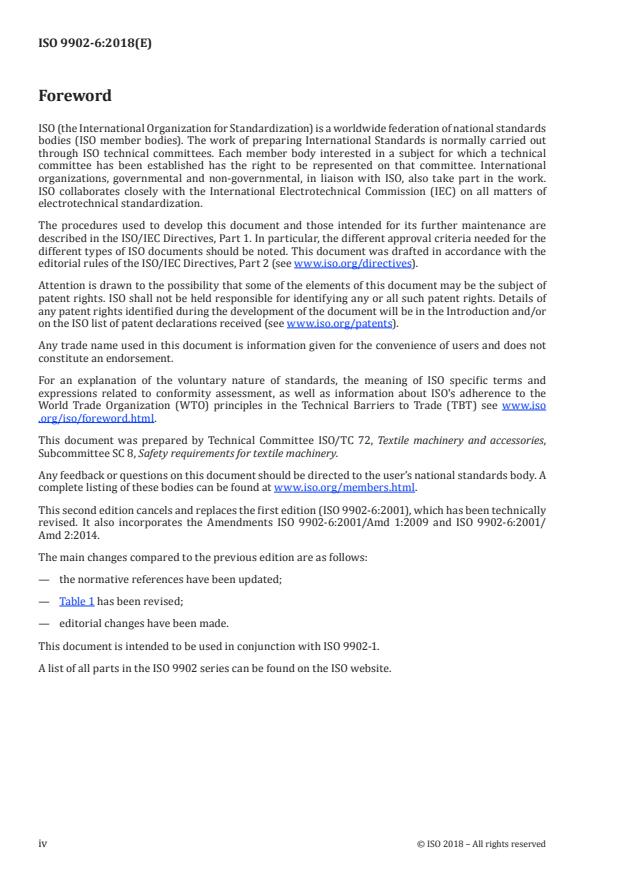

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso
.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 72, Textile machinery and accessories,
Subcommittee SC 8, Safety requirements for textile machinery.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
This second edition cancels and replaces the first edition (ISO 9902-6:2001), which has been technically
revised. It also incorporates the Amendments ISO 9902-6:2001/Amd 1:2009 and ISO 9902-6:2001/
Amd 2:2014.
The main changes compared to the previous edition are as follows:
— the normative references have been updated;
— Table 1 has been revised;
— editorial changes have been made.
This document is intended to be used in conjunction with ISO 9902-1.
A list of all parts in the ISO 9902 series can be found on the ISO website.
iv © ISO 2018 – All rights reserved
INTERNATIONAL STANDARD ISO 9902-6:2018(E)
Textile machinery — Noise test code —
Part 6:
Fabric manufacturing machinery
1 Scope
This document covers the different types of weaving and knitting machines defined in ISO 5247 (all
2 3
parts)[ ] and ISO 7839[ ], respectively.
It is applicable to:
— full-width weaving machines with weft insertion by:
— shuttles;
— rigid, telescopic or flexible rapiers;
— projectiles;
— hydraulic (waterjet) or by pneumatic (airjet) nozzle;
— narrow fabric weaving machines with weft insertion by shuttles or needles;
— jacquard machines;
— knitting machinery including:
— circular knitting;
— flat bed knitting;
— warp knitting;
— raschel;
— cotton (flat weft weaving);
— other fabric manufacturing machines e.g.:
— multi-phase weaving machines;
— circular weaving machines;
— stitch bonding machines.
NOTE Because of the high requirements on measurement conditions, grade 1 methods are normally not
feasible for textile machinery.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 3744, Acoustics — Determination of sound power levels and sound energy levels of noise sources using
sound pressure — Engineering methods for an essentially free field over a reflecting plane
ISO 3746, Acoustics — Determination of sound power levels and sound energy levels of noise sources using
sound pressure — Survey method using an enveloping measurement surface over a reflecting plane
ISO 3747, Acoustics — Determination of sound power levels and sound energy levels of noise sources using
sound pressure — Engineering/survey methods for use in situ in a reverberant environment
ISO 8188, Textile machinery and accessories — Pitches of knitting machines
ISO 9614-1, Acoustics — Determination of sound power levels of noise sources using sound intensity —
Part 1: Measurement at discrete points
ISO 9614-2, Acoustics — Determination of sound power levels of noise sources using sound intensity —
Part 2: Measurement by scanning
ISO 9902-1, Textile machinery — Noise test code — Part 1: Common requirements
ISO 11201, Acoustics — Noise emitted by machinery and equipment — Determination of emission sound
pressure levels at a work station and at other specified positions in an essentially free field over a reflecting
plane with negligible environmental corrections
ISO 11202, Acoustics — Noise emitted by machinery and equipment — Determination of emission sound
pressure levels at a work station and at other specified positions applying approximate environmental
corrections
ISO 11204, Acoustics — Noise emitted by machinery and equipment — Determination of emission sound
pressure levels at a work station and at other specified positions applying accurate environmental
corrections
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 9902-1 apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
4 Defining the test object
See Tables 1 to 3 and ISO 9902-1:2001, Clause 4.
5 Sound power level determination
5.1 International Standards required for basic measurements
5.1.1 General
See ISO 9902-1:2001, 5.1.
5.1.2 Determination of sound power level by measuring sound intensity
Determination of the A-weighted sound power level, L , using sound intensity measurements shall be
WA
in accordance with ISO 9614-1 (discrete points) or ISO 9614-2 (scanning).
2 © ISO 2018 – All rights reserved
5.1.3 Determination of sound power level using emission sound pressure levels on a
measurement surface
Determination of the A-weighted sound power level, L , by measurement of A-weighted emission
WA
sound pressure levels on a prescribed measurement surface shall be in accordance with one of the
following:
— ISO 3744;
— ISO 3747; or
— ISO 3746, where use of ISO 3744 or ISO 3747 is not practicable.
Where its conditions are met (e.g. in the case of small narrow fabric weaving machines or knitting
machines), ISO 3743-1[ ] provides an alternative method which may be used.
5.2 Very large machines
See ISO 9902-1:2001, 5.2. Very large machines are designated by the letter “L” in Tables 1 to 3.
6 Emission sound pressure level determination
6.1 International Standards required for basic measurements
See ISO 9902-1:2001, 5.2.
The A-weighted emission sound pressure level, L , shall be determined in accordance with one of the
pA
following:
— ISO 11201,
— ISO 11204, or
— ISO 11202, but only where use of ISO 11201 or ISO 11204 is not practicable.
Where its conditions are met (e.g. in the case of small, narrow fabric weaving machines or knitting
machines with principally omnidirectional sound radiation) and the sound power level has already
been determined, ISO 11203:1995, 6.2.3[ ] gives an alternative method which may be used, providing
the distance from the machine surface is 1 m.
6.2 Selection of work station and other specified positions
6.2.1 General
See ISO 9902-1:2001, 6.2, and Tables 1 to 3.
6.2.2 Weaving machinery other than circular and narrow fabric machines
For weaving machines that are not of the circular or narrow fabric type, select eight measurement
positions, as shown in Figure 1, at a distance of 1 m and a height of 1,6 m above th
...
INTERNATIONAL ISO
STANDARD 9902-6
Second edition
2018-08
Textile machinery — Noise test code —
Part 6:
Fabric manufacturing machinery
Matériel pour l'industrie textile — Code d'essai acoustique —
Partie 6: Machines de production des étoffes
Reference number
©
ISO 2018
© ISO 2018
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2018 – All rights reserved
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 2
4 Defining the test object . 2
5 Sound power level determination . 2
5.1 International Standards required for basic measurements . 2
5.1.1 General. 2
5.1.2 Determination of sound power level by measuring sound intensity . 2
5.1.3 Determination of sound power level using emission sound pressure levels
on a measurement surface . 3
5.2 Very large machines . 3
6 Emission sound pressure level determination . 3
6.1 International Standards required for basic measurements . 3
6.2 Selection of work station and other specified positions . 3
6.2.1 General. 3
6.2.2 Weaving machinery other than circular and narrow fabric machines . . 3
6.2.3 Flatbed knitting machine, straight-bar knitting machine and flat warping
knitting machine . 4
6.2.4 Circular weaving and circular knitting machines . 4
6.2.5 Narrow fabric weaving machines . 5
6.2.6 Jacquard machines . 5
7 Installation and mounting conditions . 6
8 Operating conditions . 6
9 Measurement uncertainties . 6
10 Information to be recorded . 6
11 Information to be reported . 6
12 Declaration and verification of noise emission values . 7
Bibliography .16
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso
.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 72, Textile machinery and accessories,
Subcommittee SC 8, Safety requirements for textile machinery.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
This second edition cancels and replaces the first edition (ISO 9902-6:2001), which has been technically
revised. It also incorporates the Amendments ISO 9902-6:2001/Amd 1:2009 and ISO 9902-6:2001/
Amd 2:2014.
The main changes compared to the previous edition are as follows:
— the normative references have been updated;
— Table 1 has been revised;
— editorial changes have been made.
This document is intended to be used in conjunction with ISO 9902-1.
A list of all parts in the ISO 9902 series can be found on the ISO website.
iv © ISO 2018 – All rights reserved
INTERNATIONAL STANDARD ISO 9902-6:2018(E)
Textile machinery — Noise test code —
Part 6:
Fabric manufacturing machinery
1 Scope
This document covers the different types of weaving and knitting machines defined in ISO 5247 (all
2 3
parts)[ ] and ISO 7839[ ], respectively.
It is applicable to:
— full-width weaving machines with weft insertion by:
— shuttles;
— rigid, telescopic or flexible rapiers;
— projectiles;
— hydraulic (waterjet) or by pneumatic (airjet) nozzle;
— narrow fabric weaving machines with weft insertion by shuttles or needles;
— jacquard machines;
— knitting machinery including:
— circular knitting;
— flat bed knitting;
— warp knitting;
— raschel;
— cotton (flat weft weaving);
— other fabric manufacturing machines e.g.:
— multi-phase weaving machines;
— circular weaving machines;
— stitch bonding machines.
NOTE Because of the high requirements on measurement conditions, grade 1 methods are normally not
feasible for textile machinery.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 3744, Acoustics — Determination of sound power levels and sound energy levels of noise sources using
sound pressure — Engineering methods for an essentially free field over a reflecting plane
ISO 3746, Acoustics — Determination of sound power levels and sound energy levels of noise sources using
sound pressure — Survey method using an enveloping measurement surface over a reflecting plane
ISO 3747, Acoustics — Determination of sound power levels and sound energy levels of noise sources using
sound pressure — Engineering/survey methods for use in situ in a reverberant environment
ISO 8188, Textile machinery and accessories — Pitches of knitting machines
ISO 9614-1, Acoustics — Determination of sound power levels of noise sources using sound intensity —
Part 1: Measurement at discrete points
ISO 9614-2, Acoustics — Determination of sound power levels of noise sources using sound intensity —
Part 2: Measurement by scanning
ISO 9902-1, Textile machinery — Noise test code — Part 1: Common requirements
ISO 11201, Acoustics — Noise emitted by machinery and equipment — Determination of emission sound
pressure levels at a work station and at other specified positions in an essentially free field over a reflecting
plane with negligible environmental corrections
ISO 11202, Acoustics — Noise emitted by machinery and equipment — Determination of emission sound
pressure levels at a work station and at other specified positions applying approximate environmental
corrections
ISO 11204, Acoustics — Noise emitted by machinery and equipment — Determination of emission sound
pressure levels at a work station and at other specified positions applying accurate environmental
corrections
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 9902-1 apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
4 Defining the test object
See Tables 1 to 3 and ISO 9902-1:2001, Clause 4.
5 Sound power level determination
5.1 International Standards required for basic measurements
5.1.1 General
See ISO 9902-1:2001, 5.1.
5.1.2 Determination of sound power level by measuring sound intensity
Determination of the A-weighted sound power level, L , using sound intensity measurements shall be
WA
in accordance with ISO 9614-1 (discrete points) or ISO 9614-2 (scanning).
2 © ISO 2018 – All rights reserved
5.1.3 Determination of sound power level using emission sound pressure levels on a
measurement surface
Determination of the A-weighted sound power level, L , by measurement of A-weighted emission
WA
sound pressure levels on a prescribed measurement surface shall be in accordance with one of the
following:
— ISO 3744;
— ISO 3747; or
— ISO 3746, where use of ISO 3744 or ISO 3747 is not practicable.
Where its conditions are met (e.g. in the case of small narrow fabric weaving machines or knitting
machines), ISO 3743-1[ ] provides an alternative method which may be used.
5.2 Very large machines
See ISO 9902-1:2001, 5.2. Very large machines are designated by the letter “L” in Tables 1 to 3.
6 Emission sound pressure level determination
6.1 International Standards required for basic measurements
See ISO 9902-1:2001, 5.2.
The A-weighted emission sound pressure level, L , shall be determined in accordance with one of the
pA
following:
— ISO 11201,
— ISO 11204, or
— ISO 11202, but only where use of ISO 11201 or ISO 11204 is not practicable.
Where its conditions are met (e.g. in the case of small, narrow fabric weaving machines or knitting
machines with principally omnidirectional sound radiation) and the sound power level has already
been determined, ISO 11203:1995, 6.2.3[ ] gives an alternative method which may be used, providing
the distance from the machine surface is 1 m.
6.2 Selection of work station and other specified positions
6.2.1 General
See ISO 9902-1:2001, 6.2, and Tables 1 to 3.
6.2.2 Weaving machinery other than circular and narrow fabric machines
For weaving machines that are not of the circular or narrow fabric type, select eight measurement
positions, as shown in Figure 1, at a distance of 1 m and a height of 1,6 m above th
...
NORME ISO
INTERNATIONALE 9902-6
Deuxième édition
2018-08
Matériel pour l'industrie textile —
Code d'essai acoustique —
Partie 6:
Machines de production des étoffes
Textile machinery — Noise test code —
Part 6: Fabric manufacturing machinery
Numéro de référence
©
ISO 2018
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2018 – Tous droits réservés
Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 2
4 Définition de l'objet soumis à l'essai . 2
5 Détermination du niveau de puissance acoustique . 2
5.1 Normes internationales requises pour les mesurages de base . 2
5.1.1 Généralités . 2
5.1.2 Détermination des niveaux de puissance acoustique par mesurage de
l’intensité acoustique . 3
5.1.3 Détermination des niveaux de puissance acoustique en utilisant les
niveaux de pression acoustique d'émission sur la surface de mesurage . 3
5.2 Machines de très grandes dimensions . 3
6 Détermination du niveau de pression acoustique d'émission . 3
6.1 Normes internationales requises pour les mesurages de base . 3
6.2 Choix du poste de travail et des autres emplacements spécifiés de mesurage . 3
6.2.1 Généralités . 3
6.2.2 Machines à tisser autres que les machines circulaires ou à rubans . 4
6.2.3 Machine à tricoter rectiligne à plat, machine à tricoter à barre droite et
machine à tricoter rectiligne à mailles jetées . 4
6.2.4 Machines à tisser et à tricoter circulaires . 5
6.2.5 Machine à tisser les rubans . 5
6.2.6 Machines Jacquard . 5
7 Conditions d'installation et de montage . 6
8 Conditions de fonctionnement . 6
9 Incertitudes de mesure . 6
10 Informations à enregistrer . 6
11 Informations à consigner . 6
12 Déclaration et vérification des valeurs d'émission sonore . 7
Bibliographie .16

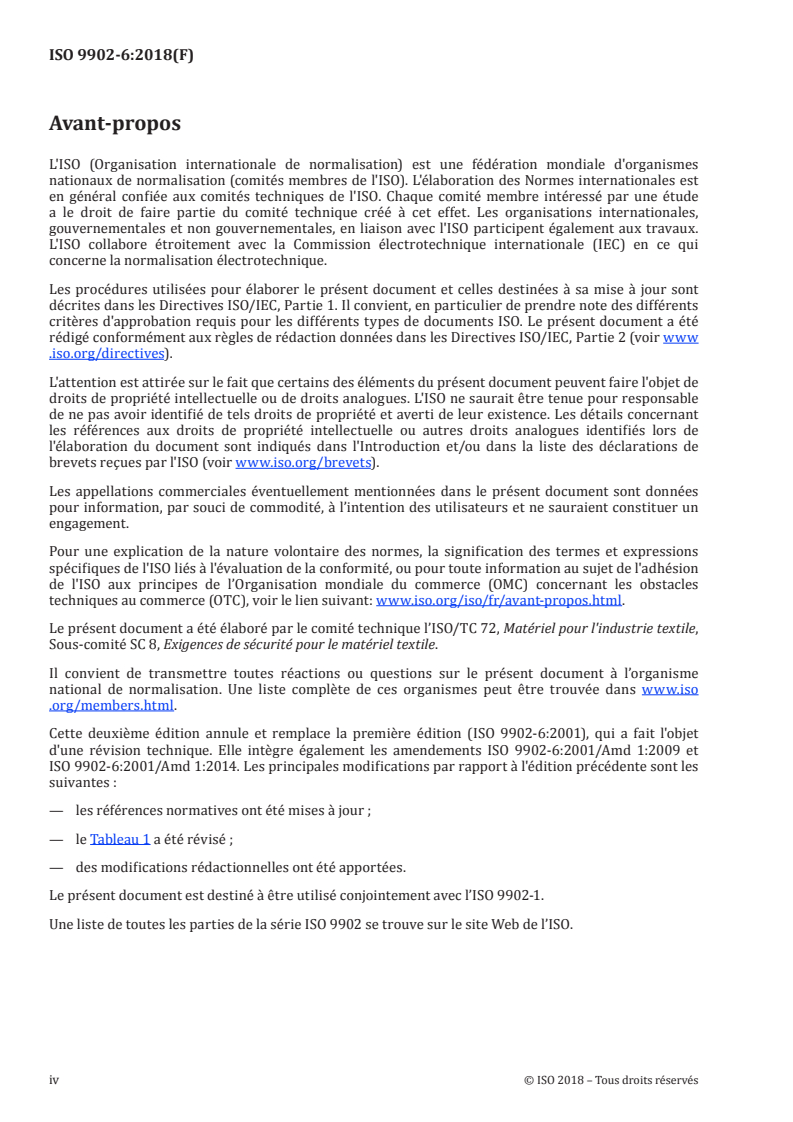

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/iso/fr/avant -propos .html.
Le présent document a été élaboré par le comité technique l’ISO/TC 72, Matériel pour l'industrie textile,
Sous-comité SC 8, Exigences de sécurité pour le matériel textile.
Il convient de transmettre toutes réactions ou questions sur le présent document à l’organisme
national de normalisation. Une liste complète de ces organismes peut être trouvée dans www .iso
.org/members .html.
Cette deuxième édition annule et remplace la première édition (ISO 9902-6:2001), qui a fait l'objet
d'une révision technique. Elle intègre également les amendements ISO 9902-6:2001/Amd 1:2009 et
ISO 9902-6:2001/Amd 1:2014. Les principales modifications par rapport à l'édition précédente sont les
suivantes :
— les références normatives ont été mises à jour ;
— le Tableau 1 a été révisé ;
— des modifications rédactionnelles ont été apportées.
Le présent document est destiné à être utilisé conjointement avec l’ISO 9902-1.
Une liste de toutes les parties de la série ISO 9902 se trouve sur le site Web de l’ISO.
iv © ISO 2018 – Tous droits réservés
NORME INTERNATIONALE ISO 9902-6:2018(F)
Matériel pour l'industrie textile — Code d'essai
acoustique —
Partie 6:
Machines de production des étoffes
1 Domaine d'application
Le présent document couvre les différents types de machines de tissage et de tricotage définies,
[2] [3]
respectivement, dans l'ISO 5247 (toutes les parties) et l’ISO 7839 .
Il est applicable :
— aux machines à tisser pleine largeur à insertion de la trame :
— à lances ;
— rigides, télescopiques ou flexibles ;
— à projectiles ;
— par jet hydraulique (jet d'eau) ou par jet pneumatique (jet d'air) ;
— aux machines à tisser les rubans à insertion de la trame par navettes ou par aiguilles ;
— aux machines Jacquard ;
— aux machines à tricoter :
— circulaires ;
— rectilignes,
— à mailles jetées ;
— Raschel ;
— coton (machines à tricoter rectilignes à maille) ;
— à d’autres machines de fabrication de tissus, par exemple :
— machines à tisser multiphasées ;
— machines à tisser circulaires ;
— machines de liage par fil.
NOTE En raison des exigences élevées sur les conditions de mesurage, les méthodes de classe 1 ne sont pas
applicables normalement pour les machines textiles.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l'édition citée s'applique. Pour les
références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 3744, Acoustique — Détermination des niveaux de puissance acoustique et des niveaux d'énergie
acoustique émis par les sources de bruit à partir de la pression acoustique — Méthodes d'expertise pour des
conditions approchant celles du champ libre sur plan réfléchissant
ISO 3746, Acoustique — Détermination des niveaux de puissance acoustique et des niveaux d'énergie
acoustique émis par les sources de bruit à partir de la pression acoustique — Méthode de contrôle employant
une surface de mesure enveloppante au-dessus d'un plan réfléchissant
ISO 3747, Acoustique — Détermination des niveaux de puissance acoustique et des niveaux d'énergie
acoustique émis par les sources de bruit à partir de la pression acoustique — Méthode d'expertise et de
contrôle pour une utilisation in situ en environnement réverbérant
ISO 8188, Matériel pour l'industrie textile — Pas des métiers à tricoter
ISO 9614-1, Acoustique — Détermination par intensimétrie des niveaux de puissance acoustique émis par
les sources de bruit — Partie 1: Mesurages par points
ISO 9614-2, Acoustique — Détermination par intensimétrie des niveaux de puissance acoustique émis par
les sources de bruit — Partie 2: Mesurage par balayage
ISO 9902-1, Matériel pour l'industrie textile — Code d'essai acoustique — Partie 1: Exigences communes
ISO 11201, Acoustique — Bruit émis par les machines et équipements — Mesurage des niveaux de pression
acoustique d'émission au poste de travail et en d'autres positions spécifiées — Méthode d'expertise dans des
conditions approchant celles du champ libre sur plan réfléchissant
ISO 11202, Acoustique — Bruit émis par les machines et équipements — Mesurage des niveaux de pression
acoustique d'émission au poste de travail et en d'autres positions spécifiées — Méthode de contrôle in situ
ISO 11204, Acoustique — Bruit émis par les machines et équipements — Mesurage des niveaux de pression
acoustique d'émission au poste de travail et en d'autres positions spécifiées — Méthode nécessitant des
corrections d'environnement
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 9902-1 s'appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à la normalisation,
disponibles aux adresses suivantes:
— ISO Online browsing platform: disponible à l'adresse https: //www .iso .org/obp
— IEC Electropedia: disponible à l'adresse http: //www .electropedia .org/
4 Définition de l'objet soumis à l'essai
Voir les Tableaux 1 à 3 ainsi que l'ISO 9902-1:2001, Article 4.
5 Détermination du niveau de puissance acoustique
5.1 Normes internationales requises pour les mesurages de base
5.1.1 Généralités
Voir l'ISO 9902-1:2001, 5.1.
2 © ISO 2018 – Tous droits réservés
5.1.2 Détermination des niveaux de puissance acoustique par mesurage de l’intensité
acoustique
La détermination des niveaux de puissance acoustique pondérés A, L , en utilisant des mesurages
WA
d'intensité acoustique doit être effectuée conformément à l'ISO 9614-1 (par points) ou à l'ISO 9614-2
(par balayage).
5.1.3 Détermination des niveaux de puissance acoustique en utilisant les niveaux de pression
acoustique d'émission sur la surface de mesurage
La détermination des niveaux de puissance acoustique pondérés A, L , par mesurage des niveaux de
WA
pression acoustique d'émission pondérés A sur une surface de mesurage prescrite, doit être effectuée
conformément à l'une des Normes internationales suivantes:
— ISO 3744 ;
— ISO 3747 ; ou
— ISO 3746, lorsque l'ISO 3744 et ISO 3747 ne sont pas applicables.
[1]
Lorsque les conditions de l’ISO 3743-1 sont réunies (par exemple dans le cas de petites machines
à ti
...
NORME ISO
INTERNATIONALE 9902-6
Deuxième édition
2018-08
Matériel pour l'industrie textile —
Code d'essai acoustique —
Partie 6:
Machines de production des étoffes
Textile machinery — Noise test code —
Part 6: Fabric manufacturing machinery
Numéro de référence
©
ISO 2018
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2018 – Tous droits réservés
Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 2
4 Définition de l'objet soumis à l'essai . 2
5 Détermination du niveau de puissance acoustique . 2
5.1 Normes internationales requises pour les mesurages de base . 2
5.1.1 Généralités . 2
5.1.2 Détermination des niveaux de puissance acoustique par mesurage de
l’intensité acoustique . 3
5.1.3 Détermination des niveaux de puissance acoustique en utilisant les
niveaux de pression acoustique d'émission sur la surface de mesurage . 3
5.2 Machines de très grandes dimensions . 3
6 Détermination du niveau de pression acoustique d'émission . 3
6.1 Normes internationales requises pour les mesurages de base . 3
6.2 Choix du poste de travail et des autres emplacements spécifiés de mesurage . 3
6.2.1 Généralités . 3
6.2.2 Machines à tisser autres que les machines circulaires ou à rubans . 4
6.2.3 Machine à tricoter rectiligne à plat, machine à tricoter à barre droite et
machine à tricoter rectiligne à mailles jetées . 4
6.2.4 Machines à tisser et à tricoter circulaires . 5
6.2.5 Machine à tisser les rubans . 5
6.2.6 Machines Jacquard . 5
7 Conditions d'installation et de montage . 6
8 Conditions de fonctionnement . 6
9 Incertitudes de mesure . 6
10 Informations à enregistrer . 6
11 Informations à consigner . 6
12 Déclaration et vérification des valeurs d'émission sonore . 7
Bibliographie .16
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/iso/fr/avant -propos .html.
Le présent document a été élaboré par le comité technique l’ISO/TC 72, Matériel pour l'industrie textile,
Sous-comité SC 8, Exigences de sécurité pour le matériel textile.
Il convient de transmettre toutes réactions ou questions sur le présent document à l’organisme
national de normalisation. Une liste complète de ces organismes peut être trouvée dans www .iso
.org/members .html.
Cette deuxième édition annule et remplace la première édition (ISO 9902-6:2001), qui a fait l'objet
d'une révision technique. Elle intègre également les amendements ISO 9902-6:2001/Amd 1:2009 et
ISO 9902-6:2001/Amd 1:2014. Les principales modifications par rapport à l'édition précédente sont les
suivantes :
— les références normatives ont été mises à jour ;
— le Tableau 1 a été révisé ;
— des modifications rédactionnelles ont été apportées.
Le présent document est destiné à être utilisé conjointement avec l’ISO 9902-1.
Une liste de toutes les parties de la série ISO 9902 se trouve sur le site Web de l’ISO.
iv © ISO 2018 – Tous droits réservés
NORME INTERNATIONALE ISO 9902-6:2018(F)
Matériel pour l'industrie textile — Code d'essai
acoustique —
Partie 6:
Machines de production des étoffes
1 Domaine d'application
Le présent document couvre les différents types de machines de tissage et de tricotage définies,
[2] [3]
respectivement, dans l'ISO 5247 (toutes les parties) et l’ISO 7839 .
Il est applicable :
— aux machines à tisser pleine largeur à insertion de la trame :
— à lances ;
— rigides, télescopiques ou flexibles ;
— à projectiles ;
— par jet hydraulique (jet d'eau) ou par jet pneumatique (jet d'air) ;
— aux machines à tisser les rubans à insertion de la trame par navettes ou par aiguilles ;
— aux machines Jacquard ;
— aux machines à tricoter :
— circulaires ;
— rectilignes,
— à mailles jetées ;
— Raschel ;
— coton (machines à tricoter rectilignes à maille) ;
— à d’autres machines de fabrication de tissus, par exemple :
— machines à tisser multiphasées ;
— machines à tisser circulaires ;
— machines de liage par fil.
NOTE En raison des exigences élevées sur les conditions de mesurage, les méthodes de classe 1 ne sont pas
applicables normalement pour les machines textiles.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l'édition citée s'applique. Pour les
références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 3744, Acoustique — Détermination des niveaux de puissance acoustique et des niveaux d'énergie
acoustique émis par les sources de bruit à partir de la pression acoustique — Méthodes d'expertise pour des
conditions approchant celles du champ libre sur plan réfléchissant
ISO 3746, Acoustique — Détermination des niveaux de puissance acoustique et des niveaux d'énergie
acoustique émis par les sources de bruit à partir de la pression acoustique — Méthode de contrôle employant
une surface de mesure enveloppante au-dessus d'un plan réfléchissant
ISO 3747, Acoustique — Détermination des niveaux de puissance acoustique et des niveaux d'énergie
acoustique émis par les sources de bruit à partir de la pression acoustique — Méthode d'expertise et de
contrôle pour une utilisation in situ en environnement réverbérant
ISO 8188, Matériel pour l'industrie textile — Pas des métiers à tricoter
ISO 9614-1, Acoustique — Détermination par intensimétrie des niveaux de puissance acoustique émis par
les sources de bruit — Partie 1: Mesurages par points
ISO 9614-2, Acoustique — Détermination par intensimétrie des niveaux de puissance acoustique émis par
les sources de bruit — Partie 2: Mesurage par balayage
ISO 9902-1, Matériel pour l'industrie textile — Code d'essai acoustique — Partie 1: Exigences communes
ISO 11201, Acoustique — Bruit émis par les machines et équipements — Mesurage des niveaux de pression
acoustique d'émission au poste de travail et en d'autres positions spécifiées — Méthode d'expertise dans des
conditions approchant celles du champ libre sur plan réfléchissant
ISO 11202, Acoustique — Bruit émis par les machines et équipements — Mesurage des niveaux de pression
acoustique d'émission au poste de travail et en d'autres positions spécifiées — Méthode de contrôle in situ
ISO 11204, Acoustique — Bruit émis par les machines et équipements — Mesurage des niveaux de pression
acoustique d'émission au poste de travail et en d'autres positions spécifiées — Méthode nécessitant des
corrections d'environnement
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 9902-1 s'appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à la normalisation,
disponibles aux adresses suivantes:
— ISO Online browsing platform: disponible à l'adresse https: //www .iso .org/obp
— IEC Electropedia: disponible à l'adresse http: //www .electropedia .org/
4 Définition de l'objet soumis à l'essai
Voir les Tableaux 1 à 3 ainsi que l'ISO 9902-1:2001, Article 4.
5 Détermination du niveau de puissance acoustique
5.1 Normes internationales requises pour les mesurages de base
5.1.1 Généralités
Voir l'ISO 9902-1:2001, 5.1.
2 © ISO 2018 – Tous droits réservés
5.1.2 Détermination des niveaux de puissance acoustique par mesurage de l’intensité
acoustique
La détermination des niveaux de puissance acoustique pondérés A, L , en utilisant des mesurages
WA
d'intensité acoustique doit être effectuée conformément à l'ISO 9614-1 (par points) ou à l'ISO 9614-2
(par balayage).
5.1.3 Détermination des niveaux de puissance acoustique en utilisant les niveaux de pression
acoustique d'émission sur la surface de mesurage
La détermination des niveaux de puissance acoustique pondérés A, L , par mesurage des niveaux de
WA
pression acoustique d'émission pondérés A sur une surface de mesurage prescrite, doit être effectuée
conformément à l'une des Normes internationales suivantes:
— ISO 3744 ;
— ISO 3747 ; ou
— ISO 3746, lorsque l'ISO 3744 et ISO 3747 ne sont pas applicables.
[1]
Lorsque les conditions de l’ISO 3743-1 sont réunies (par exemple dans le cas de petites machines
à ti
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
