ISO 2772:2019

NORME ISO
INTERNATIONALE 2772
Première édition
2019-03
Condition d'essai des perceuses
verticales a montant (perceuses-
aléseuses) — Contrôle de l'exactitude
Test conditions for box type vertical drilling machines — Testing of
the accuracy
Numéro de référence
©
ISO 2019
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Terminologie, désignation des axes et configurations de la machine .2
5 Remarques préliminaires . 3
5.1 Unités de mesure . 3
5.2 Référence à l’ISO 230-1 et à l’ISO/TR 230-11 . 3
5.3 Ordre des essais . 3
5.4 Essais à réaliser . 3
5.5 Instruments de mesure . 3
5.6 Tolérance minimale. 3
5.7 Mise à niveau . 3
6 Conditions d’essai et écarts autorisés . 4
6.1 Table . 4
6.2 Broche . 5
6.3 Tête de perçage (axe Z) . 7
Annexe A (informative) Termes dans les autres langues . 9
Bibliographie .10

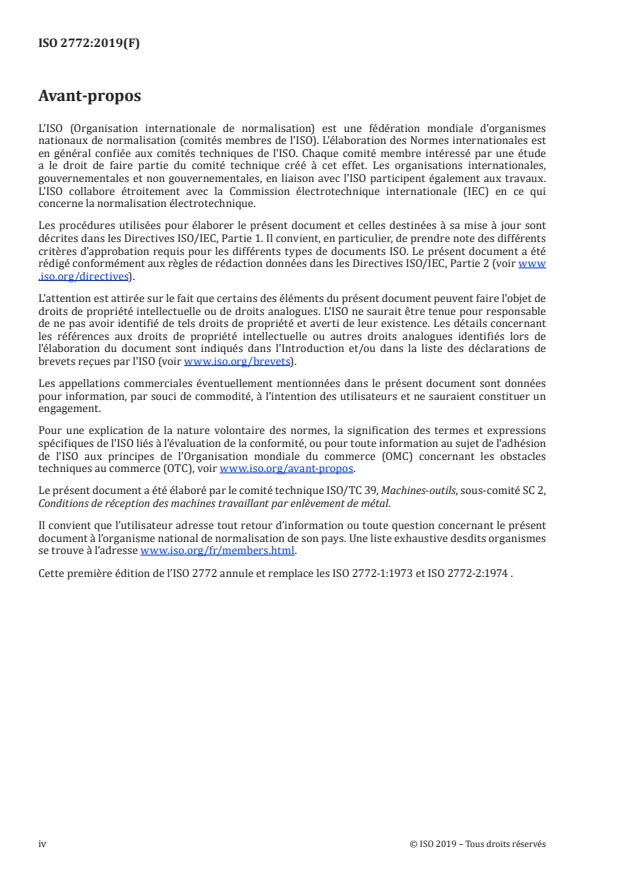

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 39, Machines-outils, sous-comité SC 2,
Conditions de réception des machines travaillant par enlèvement de métal.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/fr/members .html.
Cette première édition de l’ISO 2772 annule et remplace les ISO 2772-1:1973 et ISO 2772-2:1974 .
iv © ISO 2019 – Tous droits réservés

Introduction
Le présent document a pour objet de normaliser les méthodes d’essai de l’exactitude des perceuses
verticales à montant (perceuses-aléseuses), y compris les vérifications géométriques.
NORME INTERNATIONALE ISO 2772:2019(F)
Condition d'essai des perceuses verticales a montant
(perceuses-aléseuses) — Contrôle de l'exactitude
1 Domaine d'application
Le présent document spécifie, en référence à l’ISO 230-1, les essais géométriques des perceuses
verticales à montant (perceuses-aléseuses), d’usage général et d’exactitude normale. Il spécifie
également les tolérances applicables correspondant aux essais mentionnés ci-dessus.
Le présent document traite uniquement de la vérification de l’exactitude de la machine.
Il ne s’applique ni à l’essai du fonctionnement de la machine (vibrations, bruits anormaux, points durs
dans les déplacements d’organes, etc.), ni aux caractéristiques de la machine (tels que vitesses, avances,
etc.), examens qui sont en général contrôlés avant les essai d’exactitude de la machine.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 230-1:2012, Code d'essai des machines-outils — Partie 1: Exactitude géométrique des machine
...
