CISPR 15:1996/AMD1:1997

COMMISSION
CISPR
ÉLECTROTECHNIQUE
INTERNATIONALE
INTERNATIONAL
AMENDEMENT 1
AMENDMENT 1
ELECTROTECHNICAL
1997-06
COMMISSION
COMITÉ INTERNATIONAL SPÉCIAL DES PERTURBATIONS RADIOÉLECTRIQUES

INTERNATIONAL SPECIAL COMMITTEE ON RADIO INTERFERENCE
Amendement 1
Limites et méthodes de mesure
des perturbations radioélectriques
produites par les appareils électriques
d'éclairage et les appareils analogues
Amendment 1
Limits and methods of measurement
of radio disturbance characteristics
of electrical lighting and similar equipment

 IEC 1997 Droits de reproduction réservés  Copyright - all rights reserved
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http: //www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
PRICE CODE C
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

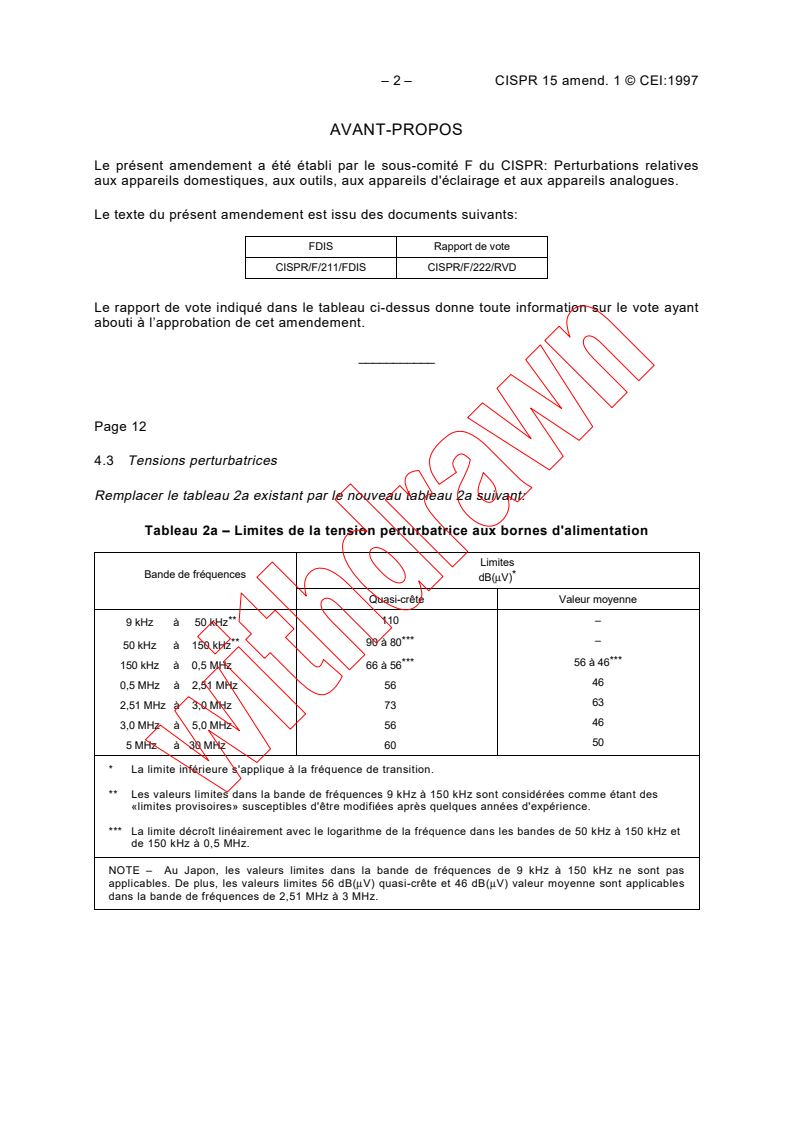

– 2 – CISPR 15 amend. 1 © CEI:1997

AVANT-PROPOS
Le présent amendement a été établi par le sous-comité F du CISPR: Perturbations relatives

aux appareils domestiques, aux outils, aux appareils d'éclairage et aux appareils analogues.

Le texte du présent amendement est issu des documents suivants:

FDIS Rapport de vote
CISPR/F/211/FDIS CISPR/F/222/RVD

Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l’approbation de cet amendement.
___________
Page 12
4.3 Tensions perturbatrices
Remplacer le tableau 2a existant par le nouveau tableau 2a suivant:
Tableau 2a – Limites de la tension perturbatrice aux bornes d'alimentation
Limites
Bande de fréquences *
dB(μV)
Quasi-crête Valeur moyenne
** 110 –
9 kHz à 50 kHz
*** –
**
90 à 80
50 kHz à 150 kHz
***
*** 56 à 46
150 kHz à 0,5 MHz 66 à 56
0,5 MHz à 2,51 MHz 56
2,51 MHz à 3,0 MHz 73
3,0 MHz à 5,0 MHz 56
5 MHz à 30 MHz 60
* La limite inférieure s'applique à la fréquence de transition.

** Les valeurs limites dans la bande de fréquences 9 kHz à 150 kHz sont considérées comme étant des
«limites provisoires» susceptibles d'être modifiées après quelques années d'expérience.
*** La limite décroît linéairement avec le logarithme de la fréquence dans les bandes de 50 kHz à 150 kHz et
de 150 kHz à 0,5 MHz.
NOTE – Au Japon, les valeurs limites dans la bande de fréquences de 9 kHz à 150 kHz ne sont pas
applicables. De plus, les valeurs limites 56 dB(μV) quasi-crête et 46 dB(μV) valeur moyenne sont applicables
dans la bande de fréquences de 2,51 MHz à 3 MHz.

CISPR 15 Amend. 1 © IEC:1997 – 3 –

FOREWORD
This amendment has been prepared by CISPR subcommittee F: Interference relating to

household appliances, tools, lighting equipment and similar apparatus.

The text of this amendment is based on the following documents:

FDIS Report on voting
CISPR/F/211/FDIS CISPR/F/222/RVD

Full information on the voting for the approval of this amendment can be found in the report of
voting indicated in the above table.
___________
Page 13
4.3 Disturbance voltages
Replace the existing table 2a by the following new table 2a:
Table 2a – Disturbance voltage limits at mains terminals
Limits
Frequency range dB(μV)*
Quasi-peak Average
** 110 –
9 kHz to 50 kHz
*** –
** 90 to 80
50 kHz to 150 kHz
***
*** 56 to 46
150 kHz to 0,5 MHz 66 to 56
0,5 MHz to 2,51 MHz 56
2,51 MHz to 3,0 MHz 73
3,0 MHz to 5,0 MHz 56
5 MHz to 30 MHz 60
* At the transition frequency the lower limit applies.

** The limit values in the frequency range 9 kHz to 150 kHz are considered to be "provisional limits" which
may be modified after some years of experience.
*** The limit decreases linearly with the logarithm of the frequency in the ranges 50 kHz to 150 kHz and
150 kHz to 0,5 MHz.
NOTE – In Japan the limits in the frequency range 9 kHz to 150 kHz are not applicable. Moreover, the limits
56 dB(μV) quasi-peak and 46 dB(μV) average apply in between 2,51 MHz and 3 MHz.

– 4 – CISPR 15 amend. 1 © CEI:1997

Page 14
Tableau 3 – Limites des perturbations électromagnétiques rayonnées

Dans la têtière, remplacer «dB(A)*» par «dB(μA)*».

Page 42
8.6 Semi-luminaires et lampes à ballast incorporé

Ajouter, à la fin du deuxième alinéa, le nouveau texte suivant:
.... du réseau fictif en V. Toutefois, pour les lampes à ballast incorporé ayant une fréquence de
fonction entre 2,51 MHz à 3,0 MHz, le montage de mesure suivant doit être utilisé. La lampe
est montée dans une douille appropriée, placée 0,4 m au-dessus d'une plaque de métal d'au
moins 2 m × 2 m et doit être maintenue à au moins 0,8 m de toutes parois reliées à la terre. Le
réseau fictif en V doit être placé également à une distance d'au moins 0,8 m de la lampe et le
câble entre la douille et le réseau fictif en V ne doit pas dépasser 1 m. La plaque de métal doit
être reliée à la terre de référence du réseau fictif en V.
Page 46
Paragraphe 10.3.2
Dans la formule, remplacer le signe moins par un signe plus, pour obtenir:
xk+ s ≤ L
n
___________
CISPR 15 Amend. 1 © IEC:1997 – 5 –

Page 15
Table 3 – Radiated electromagnetic disturbance limits

In the heading, replace "dB(A)*" by "dB(μA)*".

Page 43
8.6 Self-ballasted lamps and semi-luminaires

Add, to the end of the second paragraph, the following new text:
.... of the V-network. However, for self-ballasted lamps having an operating frequency within
the range 2,51 MHz to 3,0 MHz, the following circuit shall be used. The lamp is fitted in an
appropriate lampholder and placed 0,4 m above a metal plate of dimensions at least 2 m × 2 m
and shall be kept at least 0,8 m from any other earthed conducting surface. The artificial mains
network (V-network) shall also be placed at a distance from at least 0,8 m from the lamp and
the lead between lampholder and V-network shall not exceed 1 m. The plate shall be
connected to the reference earth of the V-network.
Page 47
Subclause 10.3.2
In the formula, replace the minus sign by a plus sign to obtain:
xk+ s ≤ L
n
___________
