IEC 61643-1:2005

NORME CEI
INTERNATIONALE IEC
61643-1
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
2005-03
Parafoudres basse tension –
Partie 1:
Parafoudres connectés aux réseaux
de distribution basse tension –
Exigences et essais
Low-voltage surge protective devices –
Part 1:
Surge protective devices connected to
low-voltage power distribution systems –
Requirements and tests
Numéro de référence
Reference number
CEI/IEC 61643-1:2005
Numérotation des publications Publication numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are
sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.
Editions consolidées Consolidated editions
Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its
CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/searchpub) vous permet de faire des (www.iec.ch/searchpub) enables you to search by a
recherches en utilisant de nombreux critères, variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations en line information is also available on recently
ligne sont également disponibles sur les nouvelles issued publications, withdrawn and replaced
publications, les publications remplacées ou retirées, publications, as well as corrigenda.
ainsi que sur les corrigenda.
• IEC Just Published • IEC Just Published
Ce résumé des dernières publications parues This summary of recently issued publications
(www.iec.ch/online_news/justpub) est aussi dispo- (www.iec.ch/online_news/justpub) is also available
nible par courrier électronique. Veuillez prendre by email. Please contact the Customer Service
contact avec le Service client (voir ci-dessous) Centre (see below) for further information.
pour plus d’informations.
• Service clients • Customer Service Centre
Si vous avez des questions au sujet de cette If you have any questions regarding this
publication ou avez besoin de renseignements publication or need further assistance, please
supplémentaires, prenez contact avec le Service contact the Customer Service Centre:
clients:
Email: custserv@iec.ch Email: custserv@iec.ch
Tél: +41 22 919 02 11 Tel: +41 22 919 02 11
Fax: +41 22 919 03 00 Fax: +41 22 919 03 00
.
NORME CEI
INTERNATIONALE IEC
61643-1
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
2005-03
Parafoudres basse tension –
Partie 1:
Parafoudres connectés aux réseaux
de distribution basse tension –
Exigences et essais
Low-voltage surge protective devices –
Part 1:
Surge protective devices connected to
low-voltage power distribution systems –
Requirements and tests
 IEC 2005 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in any
utilisée sous quelque forme que ce soit et par aucun procédé, form or by any means, electronic or mechanical, including
électronique ou mécanique, y compris la photocopie et les photocopying and microfilm, without permission in writing from
microfilms, sans l'accord écrit de l'éditeur. the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale PRICE CODE   XC
International Electrotechnical Commission
Международная Электротехническая Комиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

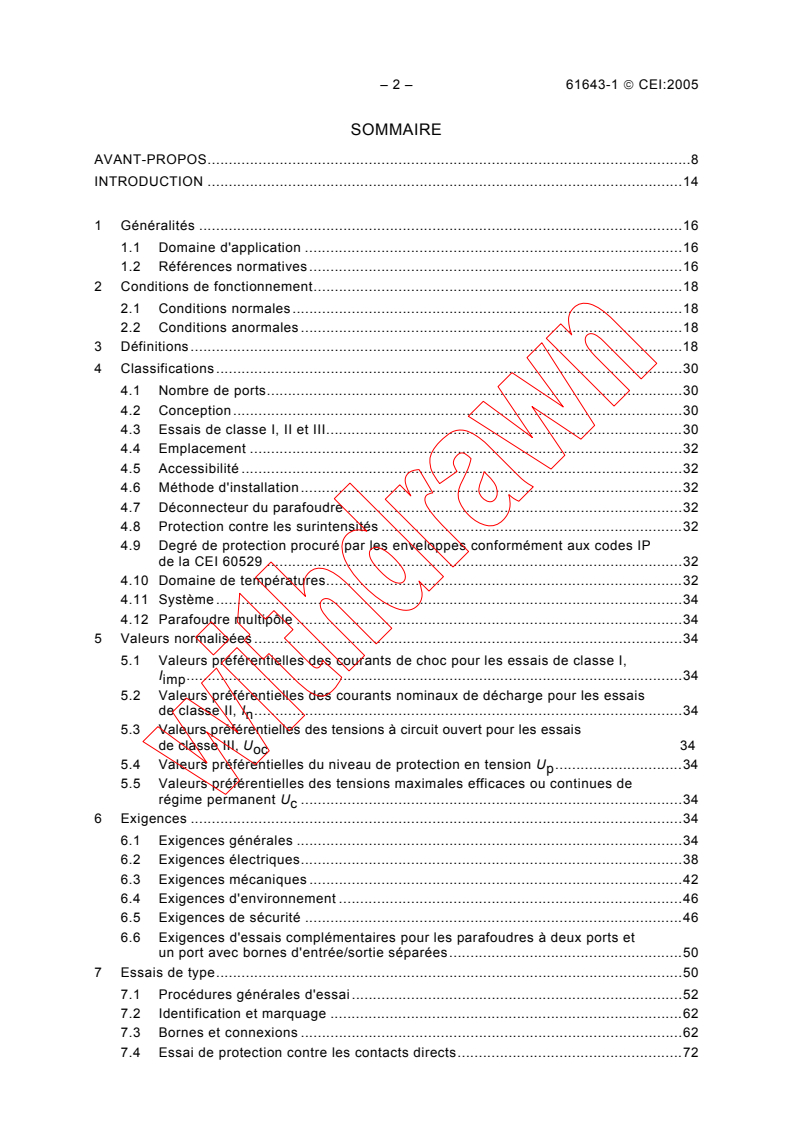

– 2 – 61643-1  CEI:2005
SOMMAIRE
AVANT-PROPOS.8
INTRODUCTION .14

1 Généralités .16
1.1 Domaine d'application .16
1.2 Références normatives.16
2 Conditions de fonctionnement.18
2.1 Conditions normales.18
2.2 Conditions anormales .18
3 Définitions.18
4 Classifications.30
4.1 Nombre de ports.30
4.2 Conception.30
4.3 Essais de classe I, II et III.30
4.4 Emplacement .32
4.5 Accessibilité .32
4.6 Méthode d'installation.32
4.7 Déconnecteur du parafoudre .32
4.8 Protection contre les surintensités .32
4.9 Degré de protection procuré par les enveloppes conformément aux codes IP
de la CEI 60529 .32
4.10 Domaine de températures.32
4.11 Système .34
4.12 Parafoudre multipôle .34
5 Valeurs normalisées .34
5.1 Valeurs préférentielles des courants de choc pour les essais de classe I,
I .34
imp
5.2 Valeurs préférentielles des courants nominaux de décharge pour les essais
de classe II, I .34
n
5.3 Valeurs préférentielles des tensions à circuit ouvert pour les essais
de classe III, U 34
oc
5.4 Valeurs préférentielles du niveau de protection en tension U .34
p
5.5 Valeurs préférentielles des tensions maximales efficaces ou continues de
régime permanent U .34
c
6 Exigences .34
6.1 Exigences générales .34
6.2 Exigences électriques.38
6.3 Exigences mécaniques .42
6.4 Exigences d'environnement .46
6.5 Exigences de sécurité .46
6.6 Exigences d'essais complémentaires pour les parafoudres à deux ports et
un port avec bornes d'entrée/sortie séparées.50
7 Essais de type.50
7.1 Procédures générales d'essai.52
7.2 Identification et marquage .62
7.3 Bornes et connexions .62
7.4 Essai de protection contre les contacts directs.72

61643-1  IEC:2005 – 3 –
CONTENTS
FOREWORD .9
INTRODUCTION .15

1 General.17
1.1 Scope .17
1.2 Normative references .17
2 Service conditions .19
2.1 Normal .19
2.2 Abnormal.19
3 Definitions.19
4 Classifications.31
4.1 Number of ports .31
4.2 SPD design topology .31
4.3 SPD class I, II and III tests .31
4.4 Location .33
4.5 Accessibility .33
4.6 Mounting method.33
4.7 SPD disconnector.33
4.8 Overcurrent protection.33
4.9 Degree of protection provided by enclosures according to IP codes of
IEC 60529 .33
4.10 Temperature range.33
4.11 System.35
4.12 Multipole SPD .35
5 Standard ratings.35
5.1 Preferred values of impulse current for class I tests I .35
imp
5.2 Preferred values of nominal discharge current for class II tests I .35
n
5.3 Preferred values of open-circuit voltage for class III tests U .35
oc
5.4 Preferred values of voltage protection level U .35
p
5.5 Preferred values of r.m.s. or d.c. maximum continuous operating voltage U .35
c
6 Requirements.35
6.1 General requirements .35
6.2 Electrical requirements .39
6.3 Mechanical requirements.43
6.4 Environmental requirements .47
6.5 Safety requirements .47
6.6 Additional test requirements for two-port SPDs and one-port SPDs with
separate input/output terminals.51
7 Type tests .51
7.1 General testing procedures.53
7.2 Identification and marking.63
7.3 Terminals and connections .63
7.4 Testing for protection against direct contact.73

– 4 – 61643-1  CEI:2005
7.5 Détermination de la tension de limitation mesurée .72
7.6 Essais de fonctionnement en charge.82
7.7 Déconnecteurs et sécurité des parafoudres sous contraintes .92
7.8 Essais des parafoudres à un port et deux ports avec bornes d’entrée/sortie
séparées .110
7.9 Essais complémentaires .116
8 Essais de série et de réception.150
8.1 Essais de série.150
8.2 Essais de réception .150

Annexe A (informative)  Paramètres à considérer pour les parafoudres lorsque les
essais de classe I sont applicables .152
Annexe B  (normative) Valeurs de TOV.156

Bibliographie .158

Figure 1 – Exemple de réseau de découplage pour un réseau monophasé .60
Figure 2 – Exemple de réseau de découplage pour un réseau triphasé.60
Figure 3 – Diagramme d'essai pour déterminer le niveau de protection en tension U .76
p
Figure 4 – Essai alternatif pour la tension de limitation mesurée.82
Figure 5 – Diagramme des essais de fonctionnement.84
Figure 6 – Préconditionnement et plan du cycle d'essai de fonctionnement en charge .88
Figure 6a – Circuit d'essai pour parafoudres avec I plus faible que la tenue au court-
fi
circuit déclarée.100
Figure 13 – Exemple d'un circuit pour essai d'un parafoudre sous surtensions
temporaires résultant de défauts dans l'installation à haute(moyenne) tension et le
chronogramme correspondant des tensions présumées aux bornes du parafoudre .106
Figure 7 – Exemple de circuit d'essai et chronogramme correspondant pour l'essai
sous des TOV résultant de défauts dans l'installation à basse tension.108
Figure 8 – Appareil pour vérifier la fixation du cordon.118
Figure 9 – Appareil d'essai de flexion.122
Figure 10a – Appareil d'essai.126
Figure 10 – Appareil d'essai de choc.128
Figure 11 – Tambour tournant.134
Figure 12a – Appareil d'essai à la bille.138
Figure 12b – Empreinte pour l'appareil d'essai .138
Figure A.1 – Répartition du courant de foudre direct.154

Tableau 1 – Essais de classe I, II et III.30
Tableau 2 – Exigences pour les essais de type si applicables aux parafoudres.54
Tableau 3 – Paramètres pour l'essai de classe I.56
Tableau 4 – Tolérances sur les paramètres de la forme d'onde pour l'essai de la classe III.60
Tableau 5 – Diamètres du filetage et des couples appliqués.64
Tableau 6 – Sections connectables des conducteurs en cuivre pour des bornes à vis
ou sans vis .66
Tableau 7 – Forces de traction (bornes à vis).66

61643-1  IEC:2005 – 5 –
7.5 Determination of the measured limiting voltage .73
7.6 Operating duty test .83
7.7 SPD disconnectors and safety performance of overstressed SPDs.93
7.8 Test for two-port SPDs and one-port SPDs with separate input/output
terminals .111
7.9 Additional tests.117
8 Routine and acceptance tests.151
8.1 Routine tests .151
8.2 Acceptance tests .151

Annex A (informative)  Considerations for SPDs when class I tests are to be applied.153
Annex B (normative) TOV values .157

Bibliography .159

Figure 1 – Example of a decoupling network for single-phase power .61
Figure 2 – Example of a decoupling network for three-phase power.61
Figure 3 – Test flow chart to determine the voltage protection level U .77
p
Figure 4 – Alternate test for the measured limiting voltage .83
Figure 5 – Flow chart of the operating duty test.85
Figure 6 – Preconditioning and operating duty cycle test schedule .89
Figure 6a – Test circuit for SPDs with I lower than the declared short-circuit
fi
withstand capability .101
Figure 13 – Example of a circuit for use in testing SPDs under TOVs caused by faults
in the high (medium) voltage system and the corresponding timing diagram for the
prospective voltages at the SPD terminals .107
Figure 7 – Example of a test circuit and corresponding timing diagram to perform the
test under TOVs caused by faults in the low voltage system .109
Figure 8 – Apparatus for testing the cord retention .119
Figure 9 – Apparatus for flexing test .123
Figure 10a – Test apparatus .127
Figure 10 – Impact test apparatus.129
Figure 11 – Tumbling barrel .135
Figure 12a – Ball thrust tester.139
Figure 12b – Loading rod for ball thrust tester .139
Figure A.1 – General distribution of lightning current .155

Table 1 – Class I, II and III tests .31
Table 2 – Type test requirements where applicable for SPDs .55
Table 3 – Parameters for class I test.57
Table 4 – Tolerances on class III test waveform parameters.61
Table 5 – Screw thread diameters and applied torques .65
Table 6 – Connectable cross-sections of copper conductors for screw-type terminals
or screwless terminals .67
Table 7 – Pulling forces (screw terminals).67

– 6 – 61643-1  CEI:2005
Tableau 8 – Dimensions des conducteurs .68
Tableau 9 – Forces de traction (bornes sans vis) .70
Tableau 10 – Essais à effectuer pour déterminer la tension de limitation mesurée .72
Tableau 11 – Courant de court-circuit présumé et facteur de puissance .96
Tableau 11x — Facteur de courant k pour comportement en surcharge .114
Tableau 12 – Exigences pour le serrage des vis.118
Tableau 13 – Distance de chute pour les essais de choc.130
Tableau 14 – Distances dans l'air et lignes de fuite pour les parafoudres de catégorie
extérieure.142
Tableau 15 – Distances dans l'air et lignes de fuite pour les parafoudres de catégorie
intérieure.144
Tableau 16 – Contrainte diélectrique.148
Tableau 17 – Tolérances pour chocs de courant proportionnels .150
Tableau B.1 – Valeurs d'essai de TOV .156

61643-1  IEC:2005 – 7 –
Table 8 – Conductor dimensions.69
Table 9 – Pulling force (screwless terminals) .71
Table 10 – Tests to be performed to determine the measured limiting voltage.73
Table 11 – Prospective short-circuit current and power factor.97
Table 11x – Current factor k for overload behaviour .115
Table 12 – Tightening requirements for clamping screws.119
Table 13 – Fall distance for impact requirement .131
Table 14 – Air clearances and creepage distances for SPDs category outdoor .143
Table 15 – Air clearances and creepage distances for SPDs category indoor .145
Table 16 – Dielectric withstand .149
Table 17 – Tolerances for proportional surge currents.151
Table B.1 – TOV test values .157

– 8 – 61643-1  CEI:2005
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
_________
PARAFOUDRES BASSE TENSION –
Partie 1: Parafoudres connectés aux réseaux
de distribution basse tension –
Exigences et essais
AVANT-PROPOS
1) La Commission Electrotechnique Internationale (CEI) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes
internationales, des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au
public (PAS) et des Guides (ci-après dénommés "Publication(s) de la CEI"). Leur élaboration est confiée à des
comités d'études, aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les
organisations internationales, gouvernementales et non gouvernementales, en liaison avec la CEI, participent
également aux travaux. La CEI collabore étroitement avec l'Organisation Internationale de Normalisation (ISO),
selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de la CEI
intéressés sont représentés dans chaque comité d’études.
3) Les Publications de la CEI se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de la CEI. Tous les efforts raisonnables sont entrepris afin que la CEI
s'assure de l'exactitude du contenu technique de ses publications; la CEI ne peut pas être tenue responsable
de l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de la CEI s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de la CEI dans leurs publications
nationales et régionales. Toutes divergences entre toutes Publications de la CEI et toutes publications
nationales ou régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) La CEI n’a prévu aucune procédure de marquage valant indication d’approbation et n'engage pas sa
responsabilité pour les équipements déclarés conformes à une de ses Publications.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à la CEI, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de la CEI, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
de justice) et les dépenses découlant de la publication ou de l'utilisation de cette Publication de la CEI ou de
toute autre Publication de la CEI, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de la CEI peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 61643-1 a été établie par le sous-comité 37A: Dispositifs de
protection basse tension contre les surtensions, du comité d'études 37: Parafoudres.
Cette deuxième édition de la CEI 61643-1 annule et remplace la première édition de la
CEI 61643-1, parue en 1998, l’amendement 1 (2001) et le corrigendum 1 (2003). Cette
édition inclus l’amendement 2 qui n’a pas été publié séparemment du fait du nombre de
changement et de pages.
Le document 37A/169/FDIS, circulé comme Amendement 2 auprès des Comités nationaux de
la CEI, a conduit à la publication de cette norme.

61643-1  IEC:2005 – 9 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
_________
LOW-VOLTAGE SURGE PROTECTIVE DEVICES –

Part 1: Surge protective devices connected
to low-voltage power distribution systems –
Requirements and tests
FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,
Technical Reports, Publicly Available Specifications (PAS) and Guides (hereafter referred to as “IEC
Publication(s)”). Their preparation is entrusted to technical committees; any IEC National Committee interested
in the subject dealt with may participate in this preparatory work. International, governmental and non-
governmental organizations liasing with the IEC also participate in this preparation. IEC collaborates closely
with the International Organization for Standardization (ISO) in accordance with conditions determined by
agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with an IEC Publication.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of
patent rights. IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 61643-1 has been prepared by subcommittee 37A: Low-voltage
surge protective devices, of IEC technical committee 37: Surge arresters.
This second edition of IEC 61643-1 cancels and replaces the first edition of IEC 61643-1,
published 1998, Amendment 1 (2001) and corrigendum 1 (2003). This edition incorporates
Amendment 2 which was not published separately due to the number of changes and pages
The document 37A/169/FDIS, circulated to the National Committees as amendment 2, led to
the publication of this standard.

– 10 – 61643-1  CEI:2005
Le texte de cette norme est basé sur la première édition de la CEI 61643-1, de son
amendement 1, de son corrigendum 1 et sur les documents suivants:
FDIS Rapport de vote
37A/169/FDIS 37A/172/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote
ayant abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 2.
Les CE 37, SC 37A et SC 37B de la CEI ont adopté un nouveau plan de numérotation de
toutes les publications qu'ils ont développées.
Dans ce plan la série des CEI 61643 couvre toutes les publications des SC 37A et SC 37B
selon le tableau ci-dessous sous le titre général Parafoudres basse tension.
Document
Publication Titre
actuel
CEI 61643 Parafoudres basse tension –
CEI 61643-11 Parafoudres basse tension – Partie 11: Parafoudres connectés aux réseaux CEI 61643-1
de distribution basse tension – Prescriptions de fonctionnement et méthodes
d'essais
CEI 61643-12 Parafoudres basse tension – Partie 12: Parafoudres connectés aux réseaux CEI 61643-12
de distribution basse tension – Principes de choix et d'application
CEI 61643-21 Parafoudres basse tension – Partie 21: Parafoudres connectés aux réseaux CEI 61643-21
de télécommunications et de signalisation – Prescriptions de fonctionnement
et méthodes d'essais
CEI 61643-22 Parafoudres basse tension – Partie 22: Parafoudres connectés aux réseaux
de télécommunications et signalisation – Principes de choix et d'application
CEI 61643-301 Parafoudres basse tension – Composants pour parafoudres – Partie 301:
Spécifications générales d'essais
CEI 61643-302 Parafoudres basse tension – Composants pour parafoudres – Partie 302:
Spécifications générales de performances
CEI 61643-303 Parafoudres basse tension – Composants pour parafoudres – Partie 303:
Principes généraux de choix et d'application
CEI 61643-311 Parafoudres basse tension – Composants pour parafoudres – Partie 311: CEI 61643-311
Spécifications d'essais pour les tubes à décharge (GDTs)
CEI 61643-312 Parafoudres basse tension – Composants pour parafoudres – Partie 312:
Spécifications de performance pour les tubes à décharge (GDTs)
CEI 61643-313 Parafoudres basse tension – Composants pour parafoudres – Partie 313:
Principes généraux de choix et d'application pour les tubes à décharge (GDTs)
CEI 61643-321 Parafoudres basse tension – Composants pour parafoudres – Partie 321: CEI 61643-321
Spécifications d'essais pour les diodes à avalanche (ABDs)
CEI 61643-322 Parafoudres basse tension – Composants pour parafoudres – Partie 322:
Spécifications de performance pour les diodes à avalanche (ABDs)
CEI 61643-323 Parafoudres basse tension – Composants pour parafoudres – Partie 323:
Principes généraux de choix et d'application pour les diodes à avalanche
(ABDs)
CEI 61643-331 Parafoudres basse tension – Composants pour parafoudres – Partie 331: CEI 61643-331
Spécifications d'essais pour les varistances à oxyde métallique (MOVs)

61643-1  IEC:2005 – 11 –
The text of this standard is based on the first edition of IEC 61643-1, its Amendment 1, its
corrigendum 1 and on the following documents:
FDIS Report of voting
37A/169/FDIS 37A/172/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 2.
The IEC TC 37, SC 37A and SC 37B have adopted a new numbering scheme for all IEC
publications developed within these committees.
In this scheme, the IEC 61643 series of publications covers all the publications from SC 37A
and SC 37B according to the table below with the common general title Low-voltage surge
protective devices.
Present
Publication No Title
document
IEC 61643 Low-voltage surge protective devices –
IEC 61643-11 Low-voltage surge protective devices – Part 11: Surge protective devices IEC 61643-1
connected to low-voltage power distribution systems – Performance
requirements and testing methods
IEC 61643-12 Low-voltage surge protective devices – Part 12: Surge protective devices IEC 61643-12
connected to low-voltage power distribution systems – Selection and
application principles
IEC 61643-21 Low-voltage surge protective devices – Part 21: Surge protective devices IEC 61643-21
connected to telecommunications and signalling networks – Performance
requirements and testing methods
IEC 61643-22 Low-voltage surge protective devices – Part 22: Surge protective devices
connected to telecommunications and signalling networks – Selection and
application principles
IEC 61643-301 Low-voltage surge protective devices – Components for surge protective
devices – Part 301: General test specifications
IEC 61643-302 Low-voltage surge protective devices – Components for surge protective
devices – Part 302: General performance specifications
IEC 61643-303 Low-voltage surge protective devices – Components for surge protective
devices – Part 303: General selection and application principles
IEC 61643-311 Low-voltage surge protective devices – Components for surge protective IEC 61643-311
devices – Part 311: Test specification for gas discharge tubes (GDTs)
IEC 61643-312 Low-voltage surge protective devices – Components for surge protective devices
– Part 312: Performance specification for gas discharge tubes (GDTs)
IEC 61643-313 Low-voltage surge protective devices – Components for surge protective
devices – Part 313: Selection and applications principles for gas discharge
tubes (GDTs)
IEC 61643-321 Low-voltage surge protective devices – Components for surge protective IEC 61643-321
devices – Part 321: Test specification for avalanche breakdown diodes
(ABDs)
– 12 – 61643-1  CEI:2005
CEI 61643-332 Parafoudres basse tension – Composants pour parafoudres – Partie 332:
Spécifications de performance pour les varistances à oxyde métallique (MOVs)
CEI 61643-333 Parafoudres basse tension – Composants pour parafoudres – Partie 333:
Principes généraux de choix et d'application pour les varistances à oxyde
métallique (MOVs)
CEI 61643-341 Parafoudres basse tension – Composants pour parafoudres – Partie 341: CEI 61647-341
Spécifications d'essais pour les thyristors suppresseurs de chocs (TSSs)
CEI 61643-342 Parafoudres basse tension – Composants pour parafoudres – Partie 342:
Spécifications de performance pour les thyristors suppresseurs de chocs
TSSs)
CEI 61643-343 Parafoudres basse tension – Composants pour parafoudres – Partie 343:
Principes généraux de choix et d'application pour les thyristors suppresseurs
de chocs (TSSs)
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant la date de
maintenance indiquée sur le site web de la CEI sous «http://webstore.iec.ch» dans les
données relatives à la publication recherchée. A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
61643-1  IEC:2005 – 13 –
IEC 61643-322 Low-voltage surge protective devices – Components for surge protective
devices – Part 322: Performance specification for avalanche breakdown
diodes (ABDs)
IEC 61643-323 Low-voltage surge protective devices – Components for surge protective
devices – Part 323: Selection and applications principles for avalanche
breakdown diodes (ABDs)
IEC 61643-331 Low-voltage surge protective devices – Components for surge protective IEC 61643-331
...
