IEC 60227-5:1997

NORME CEI
INTERNATIONALE 60227-5
Edition 2.2
2003-07
Edition 2:1997 consolidée par les amendements 1:1997 et 2:2003
Conducteurs et câbles isolés au polychlorure
de vinyle, de tension nominale au plus égale
à 450/750 V –
Partie 5:
Câbles souples
Cette version française découle de la publication d’origine
bilingue dont les pages anglaises ont été supprimées.
Les numéros de page manquants sont ceux des pages
supprimées.
Numéro de référence
CEI 60227-5:1997+A1:1997+A2:2003(F)

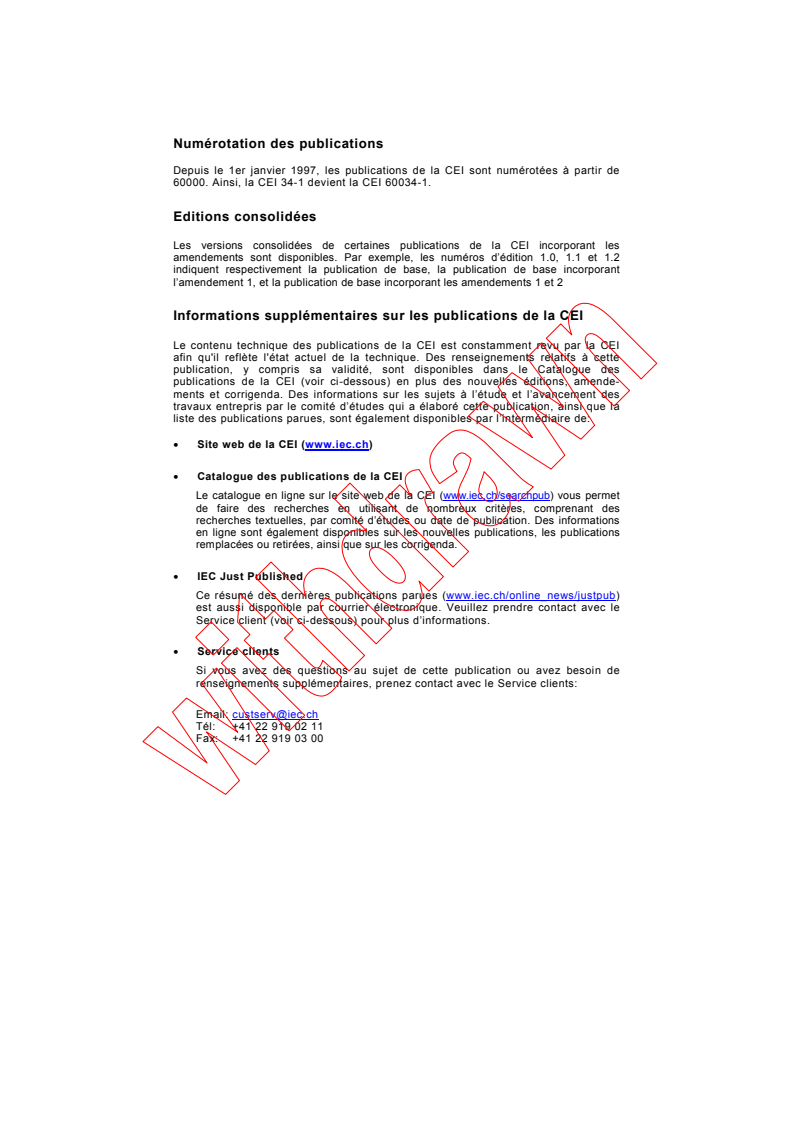

Numérotation des publications
Depuis le 1er janvier 1997, les publications de la CEI sont numérotées à partir de
60000. Ainsi, la CEI 34-1 devient la CEI 60034-1.
Editions consolidées
Les versions consolidées de certaines publications de la CEI incorporant les
amendements sont disponibles. Par exemple, les numéros d’édition 1.0, 1.1 et 1.2
indiquent respectivement la publication de base, la publication de base incorporant
l’amendement 1, et la publication de base incorporant les amendements 1 et 2
Informations supplémentaires sur les publications de la CEI
Le contenu technique des publications de la CEI est constamment revu par la CEI
afin qu'il reflète l'état actuel de la technique. Des renseignements relatifs à cette
publication, y compris sa validité, sont disponibles dans le Catalogue des
publications de la CEI (voir ci-dessous) en plus des nouvelles éditions, amende-
ments et corrigenda. Des informations sur les sujets à l’étude et l’avancement des
travaux entrepris par le comité d’études qui a élaboré cette publication, ainsi que la
liste des publications parues, sont également disponibles par l’intermédiaire de:
• Site web de la CEI (www.iec.ch)
• Catalogue des publications de la CEI
Le catalogue en ligne sur le site web de la CEI (www.iec.ch/searchpub) vous permet
de faire des recherches en utilisant de nombreux critères, comprenant des
recherches textuelles, par comité d’études ou date de publication. Des informations
en ligne sont également disponibles sur les nouvelles publications, les publications
remplacées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published
Ce résumé des dernières publications parues (www.iec.ch/online_news/justpub)
est aussi disponible par courrier électronique. Veuillez prendre contact avec le
Service client (voir ci-dessous) pour plus d’informations.
• Service clients
Si vous avez des questions au sujet de cette publication ou avez besoin de
renseignements supplémentaires, prenez contact avec le Service clients:
Email: custserv@iec.ch
Tél: +41 22 919 02 11
Fax: +41 22 919 03 00
NORME CEI
INTERNATIONALE 60227-5
Edition 2.2
2003-07
Edition 2:1997 consolidée par les amendements 1:1997 et 2:2003
Conducteurs et câbles isolés au polychlorure
de vinyle, de tension nominale au plus égale
à 450/750 V –
Partie 5:
Câbles souples
 IEC 2003 Droits de reproduction réservés
Aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun
procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l'éditeur.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
CODE PRIX
CJ
Commission Electrotechnique Internationale
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
Pour prix, voir catalogue en vigueur

– 2 – 60227-5 © CEI:1997+A1:1997+A2:2003

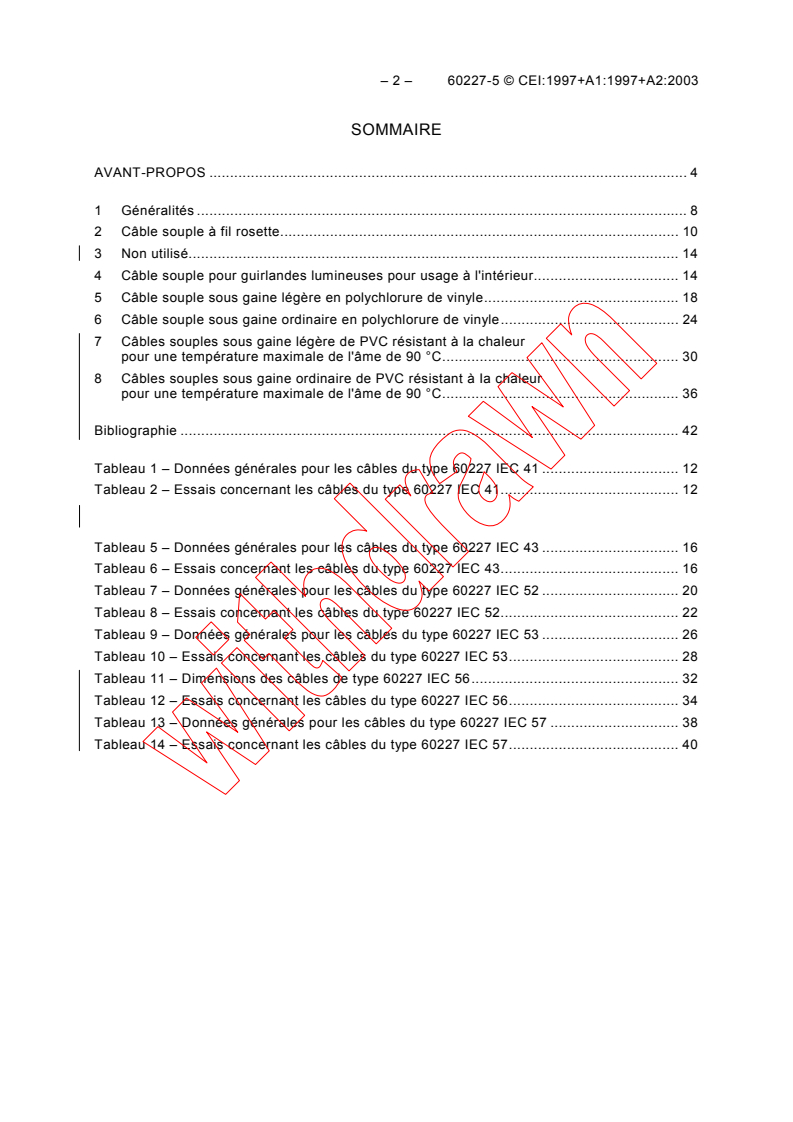

SOMMAIRE
AVANT-PROPOS . 4
1 Généralités . 8
2 Câble souple à fil rosette. 10
3 Non utilisé. 14
4 Câble souple pour guirlandes lumineuses pour usage à l'intérieur. 14
5 Câble souple sous gaine légère en polychlorure de vinyle. 18
6 Câble souple sous gaine ordinaire en polychlorure de vinyle. 24
7 Câbles souples sous gaine légère de PVC résistant à la chaleur
pour une température maximale de l'âme de 90 °C. 30
8 Câbles souples sous gaine ordinaire de PVC résistant à Ia chaleur
pour une température maximale de l'âme de 90 °C. 36
Bibliographie . 42
Tableau 1 – Données générales pour les câbles du type 60227 IEC 41 . 12
Tableau 2 – Essais concernant les câbles du type 60227 IEC 41. 12
Tableau 5 – Données générales pour les câbles du type 60227 IEC 43 . 16
Tableau 6 – Essais concernant les câbles du type 60227 IEC 43. 16
Tableau 7 – Données générales pour les câbles du type 60227 IEC 52 . 20
Tableau 8 – Essais concernant les câbles du type 60227 IEC 52. 22
Tableau 9 – Données générales pour les câbles du type 60227 IEC 53 . 26
Tableau 10 – Essais concernant les câbles du type 60227 IEC 53. 28
Tableau 11 – Dimensions des câbles de type 60227 IEC 56. 32
Tableau 12 – Essais concernant les câbles du type 60227 IEC 56. 34
Tableau 13 – Données générales pour les câbles du type 60227 IEC 57 . 38
Tableau 14 – Essais concernant les câbles du type 60227 IEC 57. 40

– 4 – 60227-5 © CEI:1997+A1:1997+A2:2003
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
––––––––––––
CONDUCTEURS ET CÂBLES ISOLÉS AU POLYCHLORURE DE VINYLE,
DE TENSION ASSIGNÉE AU PLUS ÉGALE À 450/750 V –

Partie 5: Câbles souples
AVANT-PROPOS
1) La Commission Electrotechnique Internationale (CEI) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes internationales,
des Spécifications techniques, des Rapports techniques et des Guides (ci-après dénommés "Publication(s) de
la CEI"). Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national
intéressé par le sujet traité peut participer. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec
l'Organisation Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux
organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de la CEI
intéressés sont représentés dans chaque comité d’études.
3) Les Publications de la CEI se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de la CEI. Tous les efforts raisonnables sont entrepris afin que la CEI
s'assure de l'exactitude du contenu technique de ses publications; la CEI ne peut pas être tenue responsable de
l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de la CEI s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de la CEI dans leurs publications
nationales et régionales. Toutes divergences entre toutes Publications de la CEI et toutes publications
nationales ou régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) La CEI n’a prévu aucune procédure de marquage valant indication d’approbation et n'engage pas sa
responsabilité pour les équipements déclarés conformes à une de ses Publications.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à la CEI, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de la CEI, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
de justice) et les dépenses découlant de la publication ou de l'utilisation de cette Publication de la CEI ou de
toute autre Publication de la CEI, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de la CEI peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60227-5 a été établie par le sous-comité 20B: Câbles de basse
tension, du comité d’études 20 de la CEI: Câbles électriques.
La présente version consolidée de la CEI 60227-5 comprend la deuxième édition (1997)
[documents 20B/228/FDIS et 20B/243/RVD], son amendement 1 (1997) [documents
20B/255/FDIS et 20B/263/RVD] et son amendement 2 (2003) [documents 20/626/FDIS et
20/641/RVD].
Le contenu technique de cette version consolidée est donc identique à celui de l'édition de
base et à ses amendements; cette version a été préparée par commodité pour l'utilisateur.
Elle porte le numéro d'édition 2.2.
Une ligne verticale dans la marge indique où la publication de base a été modifiée par les
amendements 1 et 2.
– 6 – 60227-5 © CEI:1997+A1:1997+A2:2003
Le comité a décidé que le contenu de la publication de base et de ses amendements 1 et 2 ne
sera pas modifié avant 2008. A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
– 8 – 60227-5 © CEI:1997+A1:1997+A2:2003
CONDUCTEURS ET CÂBLES ISOLÉS AU POLYCHLORURE DE VINYLE,
DE TENSION ASSIGNÉE AU PLUS ÉGALE À 450/750 V –
Partie 5: Câbles souples
1 Généralités
1.1 Domaine d'application
La présente partie de la CEI 60227 précise les spécifications particulières aux câbles souples
isolés au polychlorure de vinyle, de tension assignée au plus égale à 300/500 V.
Tous les câbles satisfont aux prescriptions appropriées données dans la CEI 60227-1 et les
types individuels de câble satisfont chacun aux prescriptions particulières de la présente partie.
1.2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent
document. Pour les références datées, seule l'édition citée s'applique. Pour les références non
datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
CEI 60227-1:1993, Conducteurs et câbles isolés au polychlorure de vinyle, de tension
nominale au plus égale à 450/750 V – Partie 1: Prescriptions générales
CEI 60227-2:1979, Conducteurs et câbles isolés au polychlorure de vinyle, de tension
nominale au plus égale à 450/750 V – Partie 2: Méthodes d'essais
CEI 60228:1978, Ames des câbles isolés. Guide pour les limites dimensionnelles des âmes
circulaires
CEI 60332-1:1993, Essais des câbles électriques soumis au feu – Partie 1: Essai sur un
conducteur ou câble isolé vertical
CEI 60811-1-1:1993, Méthodes d'essais communes pour les matériaux d'isolation et de
gainage de câbles électriques – Partie 1: Méthodes d'application générale – Section 1: Mesure
des épaisseurs et des dimensions extérieures – Détermination des propriétés mécaniques
CEI 60811-1-2:1985, Méthodes d'essais communes pour les matériaux d'isolation et de
gainage de câbles électriques – Partie 1: Méthodes d'application générale – Section 2:
Méthodes de vieillissement thermique
CEI 60811-1-4:1985, Méthodes d'essais communes pour les matériaux d'isolation et de gainage
de câbles électriques – Partie 1: Méthodes d'application générale – Section 4: Essais à basse
température
CEI 60811-3-1:1985, Méthodes d'essais communes pour les matériaux d'isolation et de
gainage de câbles électriques – Partie 3: Méthodes spécifiques pour les mélanges PVC –
Section 1: Essai de pression à température élevée – Essais de résistance à la fissuration
CEI 60811-3-2:1985, Méthodes d'essais communes pour les matériaux d'isolation et de
gainage de câbles électriques – Partie 3: Méthodes spécifiques pour les mélanges PVC –
Section 2: Essai de perte de masse – Essai de stabilité thermique

– 10 – 60227-5 © CEI:1997+A1:1997+A2:2003
2 Câble souple à fil rosette
2.1 Désignation
60227 IEC 41.
2.2 Tension assignée
300/300 V.
2.3 Constitution
2.3.1 Ame
Nombre d'âmes: 2.
Chaque âme doit comporter un certain nombre de torons ou de groupes de torons, câbles
entre eux, chaque toron étant composé d'un ou de plusieurs rubans de cuivre ou d'alliage de
cuivre, enroulés en hélice autour d'un fil de coton, de polyamide ou de matière analogue.
La résistance électrique de l'âme ne doit pas dépasser la valeur donnée dans le tableau 1,
colonne 5.
2.3.2 Enveloppe isolante
L'enveloppe isolante doit être en un mélange de polychlorure de vinyle du type PVC/D appliqué
autour de chaque âme.
L'épaisseur de l'enveloppe isolante doit satisfaire à la valeur spécifiée donnée dans le
tableau 1, colonne 1.
La résistance d'isolement ne doit pas être inférieure à la valeur donnée dans le tableau 1,
colonne 4.
2.3.3 Assemblage des conducteurs
Les âmes conductrices doivent être placées parallèlement et recouvertes par l'enveloppe
isolante.
L'enveloppe isolante doit comporter une rainure entre les âmes sur chaque face latérale, afin
de faciliter la séparation des conducteurs constitutifs.
2.3.4 Dimensions extérieures
Les dimensions extérieures moyennes doivent être comprises dans les limites données dans le
tableau 1, colonnes 2 et 3.
2.4 Essais
La conformité aux prescriptions de 2.3 est vérifiée par examen et par les essais indiqués dans
le tableau 2.
2.5 Guide d'emploi
Température maximale de l'âme en usage normal: 70 °C.
NOTE D'autres directives sont à l'étude.

– 12 – 60227-5 © CEI:1997+A1:1997+A2:2003
Tableau 1 – Données générales pour les câbles du type 60227 IEC 41
12 3 4 5
Epaisseur de Dimensions extérieures moyennes Résistance d'isole- Résistance maximale
l'enveloppe ment minimale à 70 °C de l'âme à 20 °C
isolante
Valeur spécifiée Limites inférieures Limites supérieures
mm mm mm MΩ⋅km Ω/km
0,8 0,019 270
2,2 × 4,4 3,5 × 7,0
NOTE Les dimensions extérieures moyennes ont été calculées en accord avec la CEI 60719.
Tableau 2 – Essais concernant les câbles du type 60227 IEC 41
12 3 4
N° de réf. Essai Méthode d'essai décrite dans:
Catégorie
de l'essai
Norme CEI Paragraphe
1 Essais électriques
1.1 Résistance des âmes T, S CEI 60227-2 2.1
1.2 Essai de tension sur câble complet à 2 000 V T, S CEI 60227-2 2.2
1.3 Résistance d'isolement à 70 °C T CEI 60227-2 2.4
2 Prescriptions relatives aux dispositions CEI 60227-1
CEI 60227-2
constructives et aux caractéristiques
dimensionnelles
2.1 Vérification de la conformité aux dispositions T, S CEI 60227-1 Examen
constructives et essais
à la main
2.2 Mesure de l'épaisseur de l'enveloppe isolante T, S CEI 60227-2 1.9
2.3 Mesure des dimensions extérieures T, S CEI 60227-2 1.11
Propriétés mécaniques de l'enveloppe isolante
3.1 Essai de traction avant et après vieillissement T CEI 60811-1-1 9.1
CEI 60811-1-2 8.1
3.2 Essai de perte de masse T CEI 60811-3-2 8.1
4 Essai de pression à température élevée T CEI 60811-3-1 8.1
5 Elasticité à basse température
5.1 Essai de pliage de l'enveloppe isolante à basse T CEI 60811-1-4 8.1
température
6 Essai de choc thermique T CEI 60811-3-1 9.1
7 Résistance mécanique du câble complet
7.1 Essai de pliage T CEI 60227-2 3.2
7.2 Essai de secousses T CEI 60227-2 3.3
8 Essai de non-propagation de la flamme T CEI 60332-1

– 14 – 60227-5 © CEI:1997+A1:1997+A2:2003
3 Non utilisé
4 Câble souple pour guirlandes lumineuses pour usage à l'intérieur
4.1 Désignation
60227 IEC 43.
4.2 Tension assignée
300/300 V.
4.3 Constitution
4.3.1 Ame
Nombre d'âmes: 1.
L'âme doit être conforme aux prescriptions de la CEI 60228, pour les âmes de la classe 5.
4.3.2 Enveloppe isolante
L'enveloppe isolante doit être en deux couches d'un mélange de polychlorure de vinyle du type
PVC/D appliqué par double extrusion autour de l'âme.
La couche externe doit avoir une couleur contrastant avec celle de la couche interne et doit
adhérer à la couche interne.
L'épaisseur de l'enveloppe isolante, couche interne et couche externe ensemble, doit être
conforme à l'épaisseur totale spécifiée au tableau 5, colonnes 3 et 4; en aucun point
l'épaisseur de chaque couche ne doit être inférieure à la valeur spécifiée en colonne 2.
La résistance d'isolement à 70 °C ne doit pas être inférieure aux valeurs données dans le
tableau 5, colonne 7.
4.3.3 Repérage
Couleur préférentielle de la couche externe: vert.
4.3.4 Diamètre extérieur
Le diamètre extérieur moyen doit être compris dans les limites données dans le tableau 5,
colonnes 5 et 6.
4.4 Essais
La conformité aux prescriptions de 4.3 doit être vérifiée par examen et par les essais indiqués
dans le tableau 6.
4.5 Guide d'emploi
Température maximale de l'âme en usage normal: 70 °C.

– 16 – 60227-5 © CEI:1997+A1:1997+A2:2003
Tableau 5 – Données générales pour les câbles du type 60227 IEC 43
1 234 56 7
Section Epaisseur de Epaisseur Epaisseur Diamètre extérieur moyen Résistance
nominale de chaque couche totale de totale de d'isolement
l'âme de l'enveloppe l'enveloppe l'enveloppe minimale
isolante isolante isolante à 70 °C
Valeur Valeur Valeur Limite Limite
minimale minimale moyenne inférieure supérieure
mm
mm mm mm mm mm MΩ⋅km
0,5 0,2 0,6 0,7 2,3 2,7 0,014
0,75 0,2 0,6 0,7 2,4 2,9 0,012
NOTE Les dimensions extérieures moyennes ont été calculées en accord avec la CEI 60719.
Tableau 6 – Essais concernant les câbles du type 60227 IEC 43
12 3 4
N° de réf. Essai Méthode d'essai décrite dans:
Catégorie
de l'essai
Norme CEI Paragraphe
Essais électriques
1.1 Résistance des âmes T, S CEI 60227-2 2.1
1.2 Essai de tension sur câble complet à 2 000 V T, S CEI 60227-2 2.3
1.3 Résistance d'isolement à 70 °C T CEI 60227-2 2.4
2 Prescriptions relatives aux dispositions CEI 60227-1
constructives et aux caractéristiques CEI 60227-2
dimensionnelles
2.1 Vérification de la conformité aux dispositions T, S CEI 60227-1 Examen
constructives et essais
à la main
CEI 60227-5 4.3
2.2 Mesure de l'épaisseur de la couche interne de T, S CEI 60227-2 1.9
l'enveloppe isolante (épaisseur minimale
seulement)
2.3 Mesure de l'épaisseur de la couche externe de T, S CEI 60227-2 1.9
l'enveloppe isolante (épaisseur minimale
seulement)
2.4 Mesure de l'épaisseur totale (note) T, S CEI 60227-2 1.9
2.5 Mesure du diamètre extérieur T, S CEI 60227-2 1.11
Propriétés mécaniques de l'enveloppe isolante
3.1 Essai de traction avant vieillissement (note) T CEI 60811-1-1 9.1
3.2 Essai de traction après vieillissement (note) T CEI 60811-1-2 8.1.3.1
3.3 Essai de perte de masse (note) T CEI 60811-3-2 8.1
4 Essai de pression à température élevée (note) T CEI 60811-3-1 8
5 Elasticité à basse température
5.1 Essai de pliage de l'enveloppe isolante (note) T CEI 60811-1-4 8.1
6 Essai de choc thermique (note) T CEI 60811-3-1 9.1
7 Essai de non-propagation de la flamme T CEI 60332-1 –
NOTE Du fait de l'extrusion simultanée du même mélange pour les deux couches de l'isolation, l'ensemble des
couches doit être essayé comme une seule couche et évalué en conséquence.
...

NORME
CEI
INTERNATIONALE
IEC
60227-5
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
1997-06
Conducteurs et câbles isolés au polychlorure
de vinyle, de tension nominale au plus égale
à 450/750 V –
Partie 5:
Câbles souples
Polyvinyl chloride insulated cables
of rated voltages up to and including
450/750 V –
Part 5:
Flexible cables (cords)
Numéro de référence
Reference number
CEI/IEC 60227-5: 1997

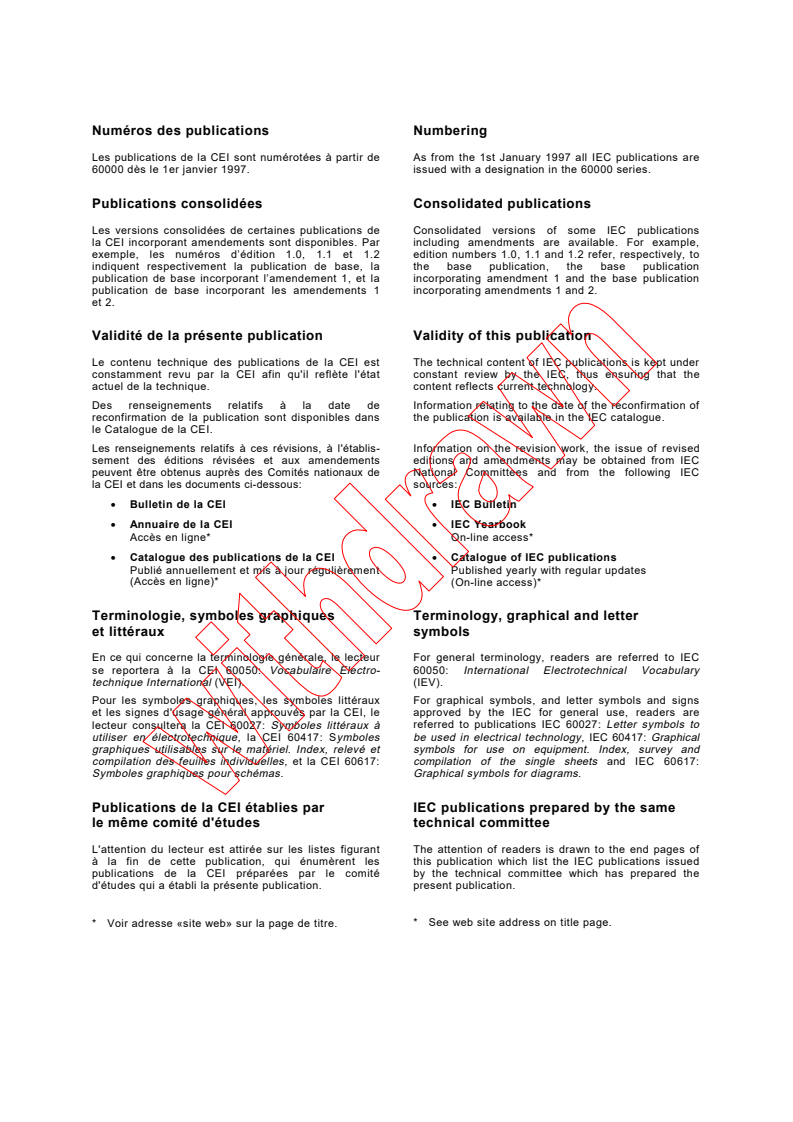

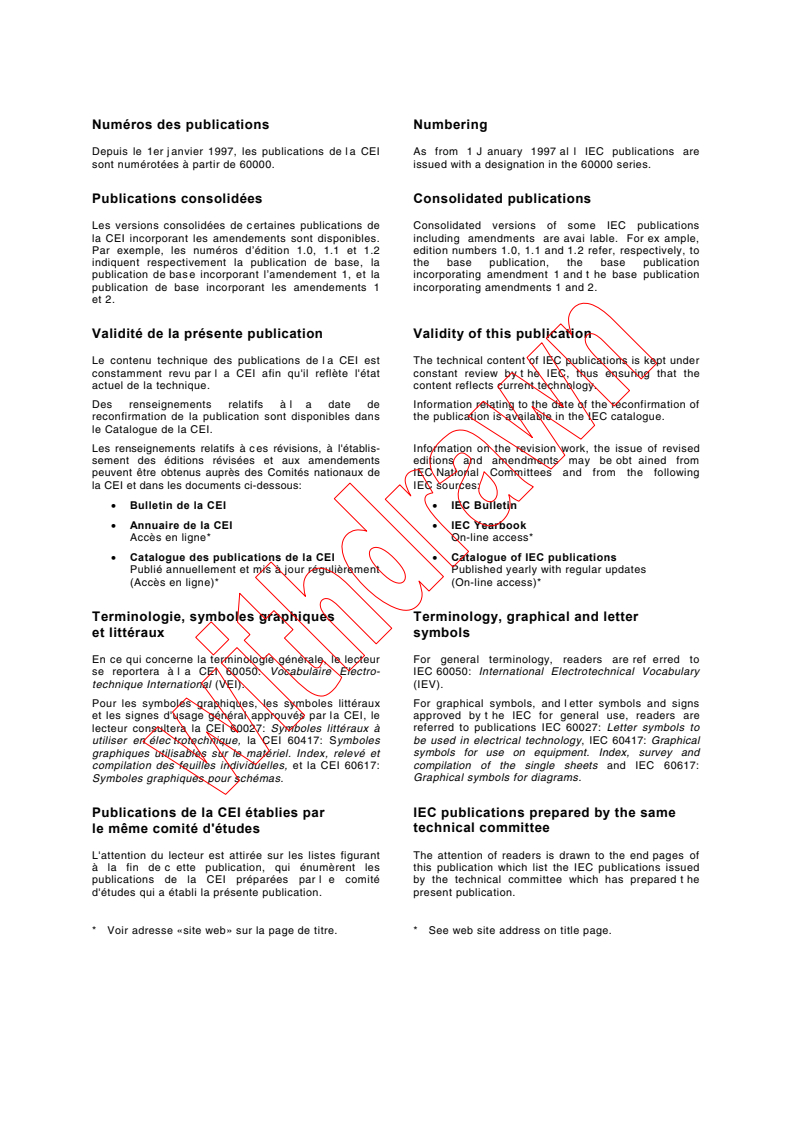

Numéros des publications Numbering
Les publications de la CEI sont numérotées à partir de As from the 1st January 1997 all IEC publications are
60000 dès le 1er janvier 1997. issued with a designation in the 60000 series.
Publications consolidées Consolidated publications
Les versions consolidées de certaines publications de Consolidated versions of some IEC publications
la CEI incorporant amendements sont disponibles. Par including amendments are available. For example,
exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to
indiquent respectivement la publication de base, la the base publication, the base publication
publication de base incorporant l’amendement 1, et la incorporating amendment 1 and the base publication
publication de base incorporant les amendements 1 incorporating amendments 1 and 2.
et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept under
constamment revu par la CEI afin qu'il reflète l'état constant review by the IEC, thus ensuring that the
actuel de la technique. content reflects current technology.
Des renseignements relatifs à la date de Information relating to the date of the reconfirmation of
reconfirmation de la publication sont disponibles dans the publication is available in the IEC catalogue.
le Catalogue de la CEI.
Les renseignements relatifs à ces révisions, à l'établis- Information on the revision work, the issue of revised
sement des éditions révisées et aux amendements editions and amendments may be obtained from IEC
peuvent être obtenus auprès des Comités nationaux de National Committees and from the following IEC
la CEI et dans les documents ci-dessous: sources:
• Bulletin de la CEI • IEC Bulletin
• Annuaire de la CEI • IEC Yearbook
Accès en ligne* On-line access*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour régulièrement Published yearly with regular updates
(Accès en ligne)* (On-line access)*
Terminologie, symboles graphiques Terminology, graphical and letter
et littéraux symbols
En ce qui concerne la terminologie générale, le lecteur For general terminology, readers are referred to IEC
se reportera à la CEI 60050: Vocabulaire Electro- 60050: International Electrotechnical Vocabulary
technique International (VEI). (IEV).
Pour les symboles graphiques, les symboles littéraux For graphical symbols, and letter symbols and signs
et les signes d'usage général approuvés par la CEI, le approved by the IEC for general use, readers are
lecteur consultera la CEI 60027: Symboles littéraux à referred to publications IEC 60027: Letter symbols to
utiliser en électrotechnique, la CEI 60417: Symboles be used in electrical technology, IEC 60417: Graphical
symbols for use on equipment. Index, survey and
graphiques utilisables sur le matériel. Index, relevé et
compilation des feuilles individuelles, et la CEI 60617: compilation of the single sheets and IEC 60617:
Symboles graphiques pour schémas. Graphical symbols for diagrams.
Publications de la CEI établies par IEC publications prepared by the same
le même comité d'études technical committee
L'attention du lecteur est attirée sur les listes figurant The attention of readers is drawn to the end pages of
à la fin de cette publication, qui énumèrent les this publication which list the IEC publications issued
publications de la CEI préparées par le comité by the technical committee which has prepared the
d'études qui a établi la présente publication. present publication.
* Voir adresse «site web» sur la page de titre. * See web site address on title page.

NORME
CEI
INTERNATIONALE
IEC
60227-5
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
1997-06
Conducteurs et câbles isolés au polychlorure
de vinyle, de tension nominale au plus égale
à 450/750 V –
Partie 5:
Câbles souples
Polyvinyl chloride insulated cables
of rated voltages up to and including
450/750 V –
Part 5:
Flexible cables (cords)
 IEC 1997 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun any form or by any means, electronic or mechanical,
procédé, électronique ou mécanique, y compris la photo- including photocopying and microfilm, without permission in
copie et les microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http: //www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
P
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 60227-5 © CEI:1997

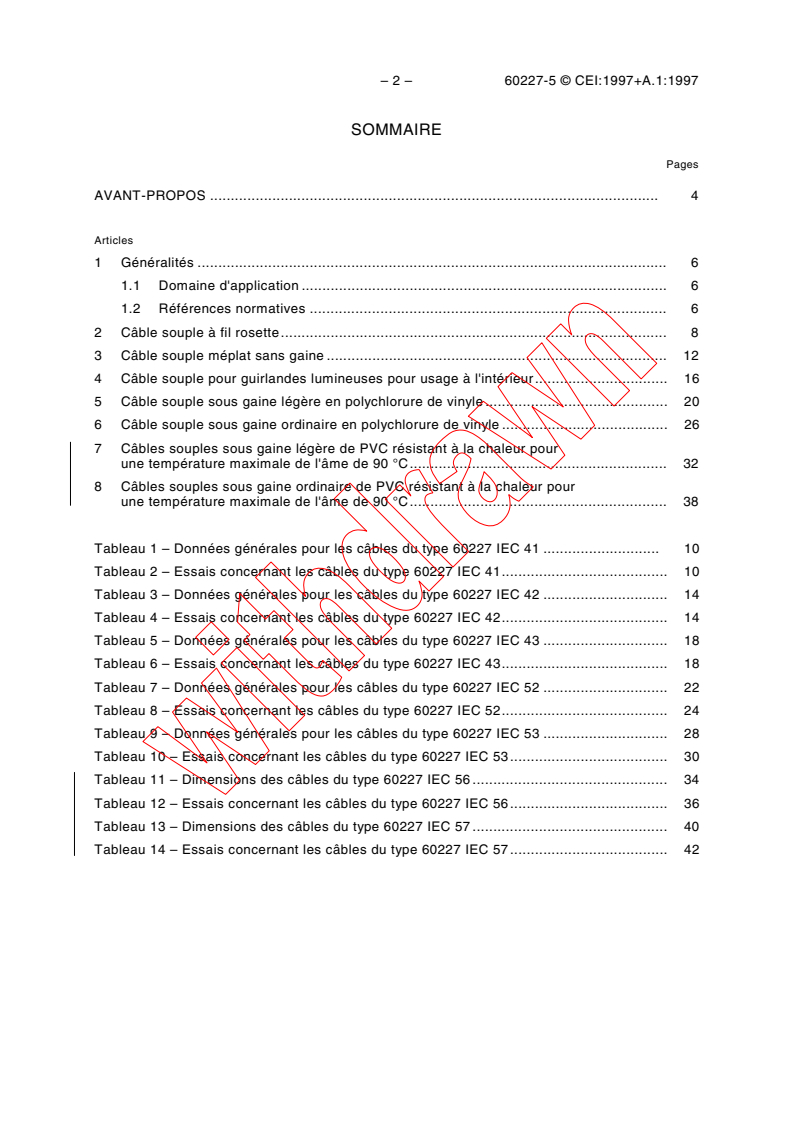

SOMMAIRE
Pages
AVANT-PROPOS . 4
Articles
1 Généralités. 6
1.1 Domaine d'application. 6
1.2 Références normatives . 6
2 Câble souple à fil rosette . 8
3 Câble souple méplat sans gaine . 12
4 Câble souple pour guirlandes lumineuses . 16
5 Câble souple sous gaine légère en polychlorure de vinyle . 20
6 Câble souple sous gaine ordinaire en polychlorure de vinyle . 26
Tableaux
1 Données générales pour les câbles du type 227 IEC 41 . 10
2 Essais concernant les câbles du type 227 IEC 41. 10
3 Données générales pour les câbles du type 227 IEC 42 . 14
4 Essais concernant les câbles du type 227 IEC 42. 14
5 Données générales pour les câbles du type 227 IEC 43 . 18
6 Essais concernant les câbles du type 227 IEC 43. 18
7 Données générales pour les câbles du type 227 IEC 52 . 22
8 Essais concernant les câbles du type 227 IEC 52. 22
9 Données générales pour les câbles du type 227 IEC 53 . 28
10 Essais concernant les câbles du type 227 IEC 53. 30

60227-5 © IEC:1997 – 3 –
CONTENTS
Page
FOREWORD . 5
Clause
1 General . 7
1.1 Scope. 7
1.2 Normative references. 7
2 Flat tinsel cord. 9
3 Flat non-sheathed cord . 13
4 Cord for decorative chains . 17
5 Light polyvinyl chloride sheated cord. 21
6 Ordinary polyvinyl chloride sheathed cord . 27
Tables
1 General data for type 227 IEC 41. 11
2 Tests for type 227 IEC 41 . 11
3 General data for type 227 IEC 42. 15
4 Tests for type 227 IEC 42 . 15
5 General data for type 227 IEC 43. 19
6 Tests for type 227 IEC 43 . 19
7 General data for type 227 IEC 52. 23
8 Tests for type 227 IEC 52 . 25
9 General data for type 227 IEC 53. 29
10 Tests for type 227 IEC 53 . 31

– 4 – 60227-5 © CEI:1997
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
___________
CONDUCTEURS ET CÂBLES ISOLÉS AU POLYCHLORURE DE VINYLE,
DE TENSION NOMINALE AU PLUS ÉGALE À 450/750 V
Partie 5: Câbles souples
AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes Internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques, représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60227-5 a été établie par le sous-comité 20B: Câbles de basse
tension, du comité d’études 20 de la CEI: Câbles électriques.
Cette deuxième édition annule et remplace la première édition parue en 1979, la modification 1
(1987) et l'amendement 2 (1994).
Cette deuxième édition constitue une révision technique.
Le texte de la présente norme est issu de la première édition, de la modification 1, de
l'amendement 2 et des documents suivants:
FDIS Rapport de vote
20B/228/FDIS 20B/243/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.

60227-5 © IEC:1997 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
___________
POLYVINYL CHLORIDE INSULATED CABLES
OF RATED VOLTAGES UP TO AND INCLUDING 450/750 V
Part 5: Flexible cables (cords)
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical reports or guides and they are accepted by the National Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60227-5 has been prepared by subcommittee 20B: Low-voltage
cables, of IEC technical committee 20: Electric cables.
This second edition cancels and replaces the first edition published in 1979, amendment 1
(1987) and amendment 2 (1994).
This second edition constitutes a technical revision.
The text of this standard is based on the first edition, amendment 1, amendment 2 and the
following documents:
FDIS Report on voting
20B/228/FDIS 20B/243/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.

– 6 – 60227-5 © CEI:1997
CONDUCTEURS ET CÂBLES ISOLÉS AU POLYCHLORURE DE VINYLE,
DE TENSION NOMINALE AU PLUS ÉGALE À 450/750 V
Partie 5: Câbles souples
1 Généralités
1.1 Domaine d'application
La présente partie de la CEI 60227 précise les spécifications particulières aux câbles souples
isolés au polychlorure de vinyle, de tension nominale au plus égale à 300/500 V.
Tous les câbles satisfont aux prescriptions appropriées données dans la CEI 60227-1 et les
types individuels de câble satisfont chacun aux prescriptions particulières de la présente partie.
1.2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente partie de la CEI 60227.
Pour les références datées, les amendements ultérieurs ou les révisions de ces publications ne
s'appliquent pas. Toutefois, les parties prenantes aux accords fondés sur la présente partie de
la CEI 60227 sont invitées à rechercher la possibilité d’appliquer les éditions les plus récentes
des documents normatifs indiqués ci-après. Pour les références non datées, la dernière édition
du document normatif en référence s'applique. Les membres de la CEI et de l’ISO possèdent
le registre des Normes internationales en vigueur.
CEI 60227-1: 1993, Conducteurs et câbles isolés au polychlorure de vinyle, de tension
nominale au plus égale à 450/750 V – Partie 1: Prescriptions générales
CEI 60227-2: 1979, Conducteurs et câbles isolés au polychlorure de vinyle, de tension
nominale au plus égale à 450/750 V – Partie 2: Méthodes d'essais
CEI 60228: 1978, Ames des câbles isolés. Guide pour les limites dimensionnelles des âmes
circulaires
CEI 60332-1: 1993, Essais des câbles électriques soumis au feu – Partie 1: Essai sur un
conducteur ou câble isolé vertical
CEI 60811-1-1: 1993, Méthodes d'essais communes pour les matériaux d'isolation et de
gainage de câbles électriques – Partie 1: Méthodes d'application générale – Section 1: Mesure
des épaisseurs et des dimensions extérieures – Détermination des propriétés mécaniques
CEI 60811-1-2: 1985, Méthodes d'essais communes pour les matériaux d'isolation et de
gainage de câbles électriques – Partie 1: Méthodes d'application générale – Section 2:
Méthodes de vieillissement thermique
CEI 60811-1-4: 1985, Méthodes d'essais communes pour les matériaux d'isolation et de
gainage de câbles électriques – Partie 1: Méthodes d'application générale – Section 4: Essais
à basse température
CEI 60811-3-1: 1985, Méthodes d'essais communes pour les matériaux d'isolation et de
gainage de câbles électriques – Partie 3: Méthodes spécifiques pour les mélanges PVC –
Section 1: Essai de pression à température élevée – Essais de résistance à la fissuration
CEI 60811-3-2: 1985, Méthodes d'essais communes pour les matériaux d'isolation et de
gainage de câbles électriques – Partie 3: Méthodes spécifiques pour les mélanges PVC –
Section 2: Essai de perte de masse – Essai de stabilité thermique
CEI 60885, Méthodes d'essais électriques pour les câbles électriques

60227-5 © IEC:1997 – 7 –
POLYVINYL CHLORIDE INSULATED CABLES
OF RATED VOLTAGES UP TO AND INCLUDING 450/750 V
Part 5: Flexible cables (cords)
1 General
1.1 Scope
This part of IEC 60227 details the particular specifications for polyvinyl chloride insulated
flexible cables (cords), of rated voltages up to and including 300/500 V.
All cables comply with the appropriate requirements given in IEC 60227-1 and each individual
type of cable complies with the particular requirements of this part.
1.2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this part of IEC 60227. For dated references, subsequent amendments
to, or revisions of, any of these publications do not apply. However, parties to agreements
based on this part of IEC 60227 are encouraged to investigate the possibility of applying the
most recent editions of the normative documents indicated below. For undated references, the
latest edition of the normative document referred to applies. Members of IEC and ISO maintain
registers of currently valid International Standards.
IEC 60227-1: 1993, Polyvinyl chloride insulated cables of rated voltages up to and including
450/750 V – Part 1: General requirements
IEC 60227-2: 1979, Polyvinyl chloride insulated cables of rated voltages up to and including
450/750 V – Part 2: Test methods
IEC 60228: 1978, Conductors of insulated cables. Guide to the dimensional limits of circular
conductors
IEC 60332-1: 1993 Tests on electric cables under fire conditions – Part 1: Test on a single
vertical insulated wire or cable
IEC 60811-1-1: 1993, Common test methods for insulating and sheathing materials of electric
cables – Part 1: Methods for general applications – Section 1: Measurement of thickness and
overall dimensions – Tests for determining the mechanical properties
IEC 60811-1-2: 1985, Common test methods for insulating and sheathing materials of electric
cables – Part 1: Methods for general applications – Section 2: Thermal ageing methods
IEC 60811-1-4: 1985, Common test methods for insulating and sheathing materials of electric
cables – Part 1: Methods for general applications – Section 4: Tests at low temperature
IEC 60811-3-1: 1985, Common test methods for insulating and sheathing materials of electric
cables – Part 3: Methods specific to PVC compounds – Section 1: Pressure test at high
temperature – Tests for resistance to cracking
IEC 60811-3-2: 1985, Common test methods for insulating and sheathing materials of electric
cables – Part 3: Methods specific to PVC compounds – Section 2: Loss of mass test – Thermal
stability test
IEC 60885, Electrical test methods for electric cables

– 8 – 60227-5 © CEI:1997
2 Câble souple à fil rosette
2.1 Désignation
227 IEC 41.
2.2 Tension nominale
300/300 V.
2.3 Constitution
2.3.1 Ame
Nombre d'âmes: 2.
Chaque âme doit comporter un certain nombre de torons ou de groupes de torons, câbles
entre eux, chaque toron étant composé d'un ou de plusieurs rubans de cuivre ou d'alliage de
cuivre, enroulés en hélice autour d'un fil de coton, de polyamide ou de matière analogue.
La résistance électrique de l'âme ne doit pas dépasser la valeur donnée dans le tableau 1,
colonne 5.
2.3.2 Enveloppe isolante
L'enveloppe isolante doit être en un mélange de polychlorure de vinyle du type PVC/D appliqué
autour de chaque âme.
L'épaisseur de l'enveloppe isolante doit satisfaire à la valeur spécifiée donnée dans le
tableau 1, colonne 1.
La résistance d'isolement ne doit pas être inférieure à la valeur donnée dans le tableau 1,
colonne 4.
2.3.3 Assemblage des conducteurs
Les âmes conductrices doivent être placées parallèlement et recouvertes par l'enveloppe
isolante.
L'enveloppe isolante doit comporter une rainure entre les âmes sur chaque face latérale, afin
de faciliter la séparation des conducteurs constitutifs.
2.3.4 Dimensions extérieures
Les dimensions extérieures moyennes doivent être comprises dans les limites données dans le
tableau 1, colonnes 2 et 3.
2.4 Essais
La conformité aux prescriptions de 2.3 est vérifiée par examen et par les essais indiqués dans
le tableau 2.
2.5 Guide d'emploi
Température maximale de l'âme en usage normal: 70 °C.
NOTE – D'autres directives sont à l'étude.

60227-5 © IEC:1997 – 9 –
2 Flat tinsel cord
2.1 Code designation
227 IEC 41.
2.2 Rated voltage
300/300 V.
2.3 Construction
2.3.1 Conductor
Number of conductors: 2.
Each conductor shall comprise a number of strands or groups of strands, twisted together,
each strand being composed of one or more flattened wires of copper or copper alloy, helically
wound on a thread of cotton, polyamide or similar material.
The conductor resistance shall not exceed the value given in table 1, column 5.
2.3.2 Insulation
The insulation shall be polyvinyl chloride compound of type PVC/D applied around each
conductor.
The insulation thickness shall comply with the specified value given in table 1, column 1.
The insulation resistance shall be not less than the value given in table 1, column 4.
2.3.3 Assembly of cores
The conductors shall be laid parallel and covered with the insulation.
The insulation shall be provided with a groove on both sides, between the conductors, to
facilitate separation of the cores.
2.3.4 Overall dimensions
The mean overall dimensions shall be within the limits given in table 1, columns 2 and 3.
2.4 Tests
Compliance with the requirements of 2.3 shall be checked by inspection and by the tests given
in table 2.
2.5 Guide to use
Maximum conductor temperature in normal use: 70 °C.
NOTE – Other guidelines are under consideration.

– 10 – 60227-5 © CEI:1997
Tableau 1 – Données générales pour les câbles du type 227 IEC 41
12 3 4 5
Epaisseur de Dimensions extérieures moyennes Résistance d'isole- Résistance maximale
l'enveloppe isolante ment minimale à 70 °C de l'âme à 20 °C
Valeur spécifiée Limites inférieures Limites supérieures
mm mm mm
MΩ⋅km Ω/km
0,8 0,019 270
2,2 × 4,4 3,5 × 7,0
Tableau 2 – Essais concernant les câbles du type 227 IEC 41
12 3 4
N° de réf. Essai Catégorie Méthode d'essai décrite dans:
de l'essai Norme CEI Paragraphe
1 Essais électriques
1.1 Résistance des âmes T, S CEI 60227-2 2.1
1.2 Essai de tension sur câble complet à 2 000 V T, S CEI 60227-2 2.2
1.3 Résistance d'isolement à 70 °C T CEI 60227-2 2.4
2 Prescriptions relatives aux dispositions CEI 60227-1
constructives et aux caractéristiques CEI 60227-2
dimensionnelles
2.1 Vérification de la conformité aux dispositions T, S CEI 60227-1 Examen
constructives et essais
à la main
2.2 Mesure de l'épaisseur de l'enveloppe isolante T, S CEI 60227-2 1.9
1.11
2.3 Mesure des dimensions extérieures T, S
3 Propriétés mécaniques de l'enveloppe isolante
3.1 Essai de traction avant et après vieillissement T CEI 60540 5.1 et 6.1
3.2 Essai de perte de masse T CEI 60540 7.1
4 Essai de pression à température élevée T CEI 60540 8.1
Elasticité à basse température
5.1 Essai de pliage de l'enveloppe isolante à basse T CEI 60540 9.1
température
6 Essai de choc thermique T CEI 60540 10.1
7 Résistance mécanique du câble complet
7.1 Essai de pliage T CEI 60227-2 3.2
7.2 Essai de secousses T CEI 60227-2 3.3
8 Essai de non-propagation de la flamme T CEI 60332-1

60227-5 © IEC:1997 – 11 –
Table 1 – General data for type 227 IEC 41
12 3 4 5
Insulation thickness Mean overall dimensions Minimum insulation Maximum conductor
resistance at 70 °C resistance at 20 °C
Specified value Lower limits Upper limits
mm mm mm
MΩ⋅km Ω/km
0,8 0,019 270
2,2 × 4,4 3,5 × 7,0
Table 2 – Tests for type 227 IEC 41
12 3 4
Ref. No. Test Category Test method described in:
of test IEC Standard Subclause
1 Electrical tests
1.1 Resistance of conductors T, S IEC 60227-2 2.1
1.2 Voltage test on completed cable at 2 000 V T, S IEC 60227-2 2.2
1.3 Insulation resistance at 70 °C T IEC 60227-2 2.4
2 Provisions covering constructional IEC 60227-1
and dimensional characteristics IEC 60227-2
2.1 Checking of compliance with constructional T, S IEC 60227-1 Inspection and
provisions manual test
2.2 Measurement of insulation thickness T, S IEC 60227-2 1.9
1.11
2.3 Measurement of overall dimensions T, S
3 Mechanical properties of insulation
3.1 Tensile test before and after ageing T IEC 60540 5.1 and 6.1
3.2 Loss of mass test T IEC 60540 7.1
4 Pressure test at high temperature T IEC 60540 8.1
5 Elasticity at low temperature
5.1 Bending test for insulation at low temperature T IEC 60540 9.1
6 T IEC 60540 10.1
Heat shock test
7 Mechanical strength of completed cable
7.1 Bending test T IEC 60227-2 3.2
7.2 Snatch test T IEC 60227-2 3.3
8 Test of flame retardance T IEC 60332-1

– 12 – 60227-5 © CEI:1997
3 Câble souple méplat sans gaine
3.1 Désignation
227 IEC 42.
3.2 Tension nominale
300/300 V.
3.3 Constitution
3.3.1 Ame
Nombre d'âmes: 2.
Les âmes doivent être conformes aux prescriptions de la classe 6 figurant dans la CEI 60228.
3.3.2 Enveloppe isolante
L'enveloppe isolante doit être en un mélange de polychlorure de vinyle du type PVC/D appliqué
autour de chaque âme.
L'épaisseur de l'enveloppe isolante doit satisfaire à la valeur spécifiée donnée dans le
tableau 3, colonne 2.
La résistance d'isolement ne doit pas être inférieure à la valeur donnée dans le tableau 3,
colonne 5.
3.3.3 Assemblage des conducteurs
Les âmes conductrices doivent être placées parallèlement et recouvertes par l'enveloppe
isolante.
L'enveloppe isolante doit comporter une rainure entre les âmes sur chaque face latérale, afin
de faciliter la séparation des conducteurs constitutifs.
3.3.4 Dimensions extérieures
Les dimensions extérieures moyennes doivent être comprises dans les limites données dans le
tableau 3, colonnes 3 et 4.
3.4 Essais
La conformité aux prescriptions de 3.3 est vérifiée par examen et par les essais indiqués dans
le tableau 4.
3.5 Guide d'emploi
Température maximale de l'âme en usage normal: 70 °C.
NOTE – D'autres directives sont à l'étude.

60227-5 © IEC:1997 – 13 –
3 Flat non-sheathed cord
3.1 Code designation
227 IEC 42.
3.2 Rated voltage
300/300 V.
3.3 Construction
3.3.1 Conductor
Number of conductors: 2.
The conductors shall comply with the requirements given in IEC 60228 for cla
...

NORME
CEI
INTERNATIONALE
IEC
60227-5
INTERNATIONAL
Edition 2.1
STANDARD
1998-02
Edition 2:1997 consolidée par l'amendement 1:1997
Edition 2:1997 consolidated with amendment 1:1997
Conducteurs et câbles isolés au polychlorure
de vinyle, de tension nominale au plus égale
à 450/750 V –
Partie 5:
Câbles souples
Polyvinyl chloride insulated cables
of rated voltages up to and including
450/750 V –
Part 5:
Flexible cables (cords)
Numéro de référence
Reference number
CEI/IEC 60227-5:1997+A.1:1997
Numéros des publications Numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 J anuary 1997 al l IEC publications are
sont numérotées à partir de 60000. issued with a designation in the 60000 series.
Publications consolidées Consolidated publications
Les versions consolidées de certaines publications de Consolidated versions of some IEC publications
la CEI incorporant les amendements sont disponibles. including amendments are avai lable. For ex ample,
Par exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to
indiquent respectivement la publication de base, la the base publication, the base publication
publication de base incorporant l’amendement 1, et la incorporating amendment 1 and t he base publication
publication de base incorporant les amendements 1 incorporating amendments 1 and 2.
et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept under
constamment revu par l a CEI afin qu'il reflète l'état constant review by t he IEC, thus ensuring that the
actuel de la technique. content reflects current technology.
Des renseignements relatifs à l a date de Information relating to the date of the reconfirmation of
reconfirmation de la publication sont disponibles dans the publication is available in the IEC catalogue.
le Catalogue de la CEI.
Les renseignements relatifs à ces révisions, à l'établis- Information on the revision work, the issue of revised
sement des éditions révisées et aux amendements editions and amendments may be obt ained from
peuvent être obtenus auprès des Comités nationaux de IEC National Committees and from the following
la CEI et dans les documents ci-dessous: IEC sources:
• Bulletin de la CEI • IEC Bulletin
• Annuaire de la CEI • IEC Yearbook
Accès en ligne* On-line access*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour régulièrement Published yearly with regular updates
(Accès en ligne)* (On-line access)*
Terminologie, symboles graphiques Terminology, graphical and letter
et littéraux symbols
En ce qui concerne la terminologie générale, le lecteur For general terminology, readers are ref erred to
se reportera à l a CEI 60050: Vocabulaire Electro- IEC 60050: International Electrotechnical Vocabulary
technique International (VEI). (IEV).
Pour les symboles graphiques, les symboles littéraux For graphical symbols, and letter symbols and signs
et les signes d'usage général approuvés par la CEI, le approved by t he IEC for general use, readers are
referred to publications IEC 60027: Letter symbols to
lecteur consultera la CEI 60027: Symboles littéraux à
utiliser en élec trotechnique, la CEI 60417: Symboles be used in electrical technology, IEC 60417: Graphical
graphiques utilisables sur le matériel. Index, relevé et symbols for use on equipment. Index, survey and
compilation of the single sheets
compilation des feuilles individuelles, et la CEI 60617: and IEC 60617:
Symboles graphiques pour schémas. Graphical symbols for diagrams.
Publications de la CEI établies par IEC publications prepared by the same
le même comité d'études technical committee
L'attention du lecteur est attirée sur les listes figurant The attention of readers is drawn to the end pages of
à la fin de c ette publication, qui énumèrent les this publication which list the IEC publications issued
publications de la CEI préparées par l e comité by the technical committee which has prepared t he
d'études qui a établi la présente publication. present publication.
* Voir adresse «site web» sur la page de titre. * See web site address on title page.

NORME
CEI
INTERNATIONALE
IEC
60227-5
INTERNATIONAL
Edition 2.1
STANDARD
1998-02
Edition 2:1997 consolidée par l'amendement 1:1997
Edition 2:1997 consolidated with amendment 1:1997
Conducteurs et câbles isolés au polychlorure
de vinyle, de tension nominale au plus égale
à 450/750 V –
Partie 5:
Câbles souples
Polyvinyl chloride insulated cables
of rated voltages up to and including
450/750 V –
Part 5:
Flexible cables (cords)
 IEC 1998 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or ut ilized in
utilisée sous quelque forme que ce soi t et par aucun any form or by any means, electronic or mechanical,
procédé, électronique ou mécanique, y compris la photo- including photocopying and microfilm, without permission in
copie et les microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http: //www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
CF
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 60227-5 © CEI:1997+A.1:1997
SOMMAIRE
Pages
AVANT-PROPOS . 4
Articles
1 Généralités . 6
1.1 Domaine d'application . 6
1.2 Références normatives . 6
2 Câble souple à fil rosette. 8
3 Câble souple méplat sans gaine . 12
4 Câble souple pour guirlandes lumineuses pour usage à l'intérieur. 16
5 Câble souple sous gaine légère en polychlorure de vinyle . 20
6 Câble souple sous gaine ordinaire en polychlorure de vinyle . 26
7 Câbles souples sous gaine légère de PVC résistant à la chaleur pour
une température maximale de l'âme de 90 °C. 32
8 Câbles souples sous gaine ordinaire de PVC résistant à Ia chaleur pour
une température maximale de l'âme de 90 °C. 38
Tableau 1 – Données générales pour les câbles du type 60227 IEC 41 . 10
Tableau 2 – Essais concernant les câbles du type 60227 IEC 41. 10
Tableau 3 – Données générales pour les câbles du type 60227 IEC 42 . 14
Tableau 4 – Essais concernant les câbles du type 60227 IEC 42. 14
Tableau 5 – Données générales pour les câbles du type 60227 IEC 43 . 18
Tableau 6 – Essais concernant les câbles du type 60227 IEC 43. 18
Tableau 7 – Données générales pour les câbles du type 60227 IEC 52 . 22
Tableau 8 – Essais concernant les câbles du type 60227 IEC 52. 24
Tableau 9 – Données générales pour les câbles du type 60227 IEC 53 . 28
Tableau 10 – Essais concernant les câbles du type 60227 IEC 53. 30
Tableau 11 – Dimensions des câbles du type 60227 IEC 56 . 34
Tableau 12 – Essais concernant les câbles du type 60227 IEC 56. 36
Tableau 13 – Dimensions des câbles du type 60227 IEC 57 . 40
Tableau 14 – Essais concernant les câbles du type 60227 IEC 57. 42

60227-5 © IEC:1997+A.1:1997 – 3 –
CONTENTS
Page
FOREWORD . 5
Clause
1 General. 7
1.1 Scope . 7
1.2 Normative references. 7
2 Flat tinsel cord . 9
3 Flat non-sheathed cord. 13
4 Cord for indoor decorative lighting chains . 17
5 Light polyvinyl chloride sheathed cord. 21
6 Ordinary polyvinyl chloride sheathed cord . 27
7 Heat-resistant light PVC-sheathed cord for a maximum conductor temperature
of 90 °C . 33
8 Heat-resistant ordinary PVC-sheathed cord for a maximum conductor temperature
of 90 °C . 39
Table 1 – General data for type 60227 IEC 41. 11
Table 2 – Tests for type 60227 IEC 41 . 11
Table 3 – General data for type 60227 IEC 42. 15
Table 4 – Tests for type 60227 IEC 42 . 15
Table 5 – General data for type 60227 IEC 43. 19
Table 6 – Tests for type 60227 IEC 43 . 19
Table 7 – General data for type 60227 IEC 52. 23
Table 8 – Tests for type 60227 IEC 52 . 25
Table 9 – General data for type 60227 IEC 53. 29
Table 10 – Tests for type 60227 IEC 53 . 31
Table 11 – General data for type 60227 IEC 56. 35
Table 12 – Tests for type 60227 IEC 56 . 37
Table 13 – General data for type 60227 IEC 57. 41
Table 14 – Tests for type 60227 IEC 57 . 43

– 4 – 60227-5 © CEI:1997+A.1:1997
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
––––––––––––
CONDUCTEURS ET CÂBLES ISOLÉS AU POLYCHLORURE DE VINYLE,
DE TENSION NOMINALE AU PLUS ÉGALE À 450/750 V –
Partie 5: Câbles souples
AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour obj et de
favoriser la coopération internationale pour t outes les questions de norm alisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes Internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CE I collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques, représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que l es Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de rec ommandations internationales. Ils sont publiés
comme normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de l a CEI et la norme nationale ou régi onale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propri été intellectuelle ou de droi ts analogues. La CE I ne s aurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60227-5 a été établie par le sous-comité 20B: Câbles de basse
tension, du comité d’études 20 de la CEI: Câbles électriques.
La présente version consolidée de la CEI 60227- 5 est issue de la deuxième édition (1997)
[documents 20B/228/FDIS et 20B/243/RVD] et de s on amendement 1 (1997) [documents
20B/255/FDIS et 20B/263/RVD].
Elle porte le numéro d'édition 2.1.
Une verticale dans la marge indique où la publication de base a été modifiée par l'amendement 1.

60227-5 © IEC:1997+A.1:1997 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
––––––––––––
POLYVINYL CHLORIDE INSULATED CABLES
OF RATED VOLTAGES UP TO AND INCLUDING 450/750 V –
Part 5: Flexible cables (cords)
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The obj ect of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any I EC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governm ental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreem ent between the two
organizations.
2) The formal decisions or agreem ents of the IEC on t echnical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical reports or guides and they are accepted by the National Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regi onal standards. Any
divergence between the IEC Standard and t he corresponding national or regi onal standard shall be c learly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered res ponsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60227-5 has been prepared by subcommittee 20B: Low-voltage
cables, of IEC technical committee 20: Electric cables.
This consolidated version of IEC 60227-5 is based on the s econd edition (1997) [documents
20B/228/FDIS and 20B/243/RVD] and its amendment 1 (1997) [documents 20B/255/FDIS and
20B/263/RVD].
It bears the edition number 2.1.
A vertical line in the m argin shows where the bas e publication has been m odified by
amendment 1.
– 6 – 60227-5 © CEI:1997+A.1:1997
CONDUCTEURS ET CÂBLES ISOLÉS AU POLYCHLORURE DE VINYLE,
DE TENSION NOMINALE AU PLUS ÉGALE À 450/750 V –
Partie 5: Câbles souples
1 Généralités
1.1 Domaine d'application
La présente partie de la CEI 60227 précise les spécifications particulières aux câbles souples
isolés au polychlorure de vinyle, de tension nominale au plus égale à 300/500 V.
Tous les câbles satisfont aux prescriptions appropriées données dans la CEI 60227-1 et les
types individuels de câble satisfont chacun aux prescriptions particulières de la présente partie.
1.2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la r éférence
qui y est faite, constituent des dispositions valables pour la présente partie de la CEI 60227.
Pour les références datées, les amendements ultérieurs ou les révisions de ces publications ne
s'appliquent pas. Toutefois, les parties prenantes aux accords fondés sur la présente partie de
la CEI 60227 sont invitées à rechercher la possibilité d’appliquer les éditions les plus récentes
des documents normatifs indiqués ci-après. Pour les références non datées, la dernière édition
du document normatif en référence s'applique. Les membres de la CEI et de l’ISO possèdent
le registre des Normes internationales en vigueur.
CEI 60227-1:1993, Conducteurs et câbles isolés au poly chlorure de v inyle, de tens ion
nominale au plus égale à 450/750 V – Partie 1: Prescriptions générales
CEI 60227-2:1979, Conducteurs et câbles isolés au poly chlorure de v inyle, de tens ion
nominale au plus égale à 450/750 V – Partie 2: Méthodes d'essais
CEI 60228:1978, Ames des câbles isolés. Guide pour les limites dimensionnelles des âmes
circulaires
CEI 60332-1:1993, Essais des câbles électriques soumis au feu – Par tie 1: Es sai sur un
conducteur ou câble isolé vertical
CEI 60811-1-1:1993, Méthodes d'essais communes pour les matériaux d'isolation et de
gainage de câbles électriques – Partie 1: Méthodes d'application générale – Section 1: Mesure
des épaisseurs et des dimensions extérieures – Détermination des propriétés mécaniques
CEI 60811-1-2:1985, Méthodes d'essais communes pour les matériaux d'isolation et de
gainage de câbles électriques – Partie 1: M éthodes d'application générale – Sec tion 2:
Méthodes de vieillissement thermique
CEI 60811-1-4:1985, Méthodes d'essais communes pour les matériaux d'isolation et de gainage
de câbles électriques – Partie 1: Méthodes d'application générale – Section 4: Essais à basse
température
CEI 60811-3-1:1985, Méthodes d'essais communes pour les matériaux d'isolation et de
gainage de câbles électriques – Partie 3: Méthodes spécifiques pour les mélanges PVC –
Section 1: Essai de pression à température élevée – Essais de résistance à la fissuration
CEI 60811-3-2:1985, Méthodes d'essais communes pour les matériaux d'isolation et de
gainage de câbles électriques – Partie 3: Méthodes spécifiques pour les mélanges PVC –
Section 2: Essai de perte de masse – Essai de stabilité thermique
CEI 60885, Méthodes d'essais électriques pour les câbles électriques

60227-5 © IEC:1997+A.1:1997 – 7 –
POLYVINYL CHLORIDE INSULATED CABLES
OF RATED VOLTAGES UP TO AND INCLUDING 450/750 V –
Part 5: Flexible cables (cords)
1 General
1.1 Scope
This part of IEC 60227 details the par ticular specifications for polyvinyl chloride insulated
flexible cables (cords), of rated voltages up to and including 300/500 V.
All cables comply with the appropriate requirements given in IEC 60227-1 and each individual
type of cable complies with the particular requirements of this part.
1.2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this part of IEC 60227. For dated references, subsequent amendments
to, or revisions of, any of these publications do not apply . However, parties to agreements
based on this part of IEC 60227 are encouraged to investigate the possibility of applying the
most recent editions of the normative documents indicated below. For undated references, the
latest edition of the normative document referred to applies. Members of IEC and ISO maintain
registers of currently valid International Standards.
IEC 60227-1:1993, Polyvinyl chloride insulated cables of rated voltages up to and inc luding
450/750 V – Part 1: General requirements
IEC 60227-2:1979, Polyvinyl chloride insulated cables of rated voltages up to and inc luding
450/750 V – Part 2: Test methods
IEC 60228:1978, Conductors of insulated cables. Guide to the dimens ional limits of circular
conductors
IEC 60332-1:1993 Tests on electric cables under fire conditions – Part 1: Test on a s ingle
vertical insulated wire or cable
IEC 60811-1-1:1993, Common test methods for insulating and sheathing materials of electric
cables – Part 1: Methods for general applications – Section 1: Measurement of thickness and
overall dimensions – Tests for determining the mechanical properties
IEC 60811-1-2:1985, Common test methods for insulating and sheathing materials of electric
cables – Part 1: Methods for general applications – Section 2: Thermal ageing methods
IEC 60811-1-4:1985, Common test methods for insulating and sheathing materials of electric
cables – Part 1: Methods for general applications – Section 4: Tests at low temperature
IEC 60811-3-1:1985, Common test methods for insulating and sheathing materials of electric
cables – Part 3: Methods specific to PVC c ompounds – Sec tion 1: Pr essure test at high
temperature – Tests for resistance to cracking
IEC 60811-3-2:1985, Common test methods for insulating and sheathing materials of electric
cables – Part 3: Methods specific to PVC compounds – Section 2: Loss of mass test – Thermal
stability test
IEC 60885, Electrical test methods for electric cables

– 8 – 60227-5 © CEI:1997+A.1:1997
2 Câble souple à fil rosette
2.1 Désignation
60227 IEC 41.
2.2 Tension nominale
300/300 V.
2.3 Constitution
2.3.1 Ame
Nombre d'âmes: 2.
Chaque âme doit comporter un certain nombre de torons ou de gr oupes de torons, câbles
entre eux, chaque toron étant composé d'un ou de plus ieurs rubans de cuivre ou d'alliage de
cuivre, enroulés en hélice autour d'un fil de coton, de polyamide ou de matière analogue.
La résistance électrique de l'âme ne doit pas dépasser la valeur donnée dans le tableau 1,
colonne 5.
2.3.2 Enveloppe isolante
L'enveloppe isolante doit être en un mélange de polychlorure de vinyle du type PVC/D appliqué
autour de chaque âme.
L'épaisseur de l'enveloppe is olante doit s atisfaire à la valeur spécifiée donnée dans le
tableau 1, colonne 1.
La résistance d'isolement ne doit pas être inférieure à la valeur donnée dans le tableau 1,
colonne 4.
2.3.3 Assemblage des conducteurs
Les âmes conductrices doivent êtr e placées parallèlement et r ecouvertes par l'enveloppe
isolante.
L'enveloppe isolante doit comporter une rainure entre les âmes sur chaque face latérale, afin
de faciliter la séparation des conducteurs constitutifs.
2.3.4 Dimensions extérieures
Les dimensions extérieures moyennes doivent être comprises dans les limites données dans le
tableau 1, colonnes 2 et 3.
2.4 Essais
La conformité aux prescriptions de 2.3 est vérifiée par examen et par les essais indiqués dans
le tableau 2.
2.5 Guide d'emploi
Température maximale de l'âme en usage normal: 70 °C.
NOTE – D'autres directives sont à l'étude.

60227-5 © IEC:1997+A.1:1997 – 9 –
2 Flat tinsel cord
2.1 Code designation
60227 IEC 41.
2.2 Rated voltage
300/300 V.
2.3 Construction
2.3.1 Conductor
Number of conductors: 2.
Each conductor shall comprise a number of strands or groups of strands, twisted together,
each strand being composed of one or more flattened wires of copper or copper alloy, helically
wound on a thread of cotton, polyamide or similar material.
The conductor resistance shall not exceed the value given in table 1, column 5.
2.3.2 Insulation
The insulation shall be poly vinyl chloride compound of type PVC/D applied ar ound each
conductor.
The insulation thickness shall comply with the specified value given in table 1, column 1.
The insulation resistance shall be not less than the value given in table 1, column 4.
2.3.3 Assembly of cores
The conductors shall be laid parallel and covered with the insulation.
The insulation shall be pr ovided with a gr oove on both s ides, between the c onductors, to
facilitate separation of the cores.
2.3.4 Overall dimensions
The mean overall dimensions shall be within the limits given in table 1, columns 2 and 3.
2.4 Tests
Compliance with the requirements of 2.3 shall be checked by inspection and by the tests given
in table 2.
2.5 Guide to use
Maximum conductor temperature in normal use: 70 °C.
NOTE – Other guidelines are under consideration.

– 10 – 60227-5 © CEI:1997+A.1:1997
Tableau 1 – Données générales pour les câbles du type 60227 IEC 41
12 3 4 5
Epaisseur de Dimensions extérieures moyennes Résistance d'isole- Résistance maximale
l'enveloppe isolante ment minimale à 70 °C de l'âme à 20 °C
Valeur spécifiée Limites inférieures Limites supérieures
mm mm mm
MΩ⋅km Ω/km
0,8 0,019 270
2,2 × 4,4 3,5 × 7,0
Tableau 2 – Essais concernant les câbles du type 60227 IEC 41
12 3 4
N° de réf. Essai Méthode d'essai décrite dans:
Catégorie
de l'essai
Norme CEI Paragraphe
1 Essais électriques
1.1 Résistance des âmes T, S CEI 60227-2 2.1
1.2 Essai de tension sur câble complet à 2 000 V T, S CEI 60227-2 2.2
1.3 Résistance d'isolement à 70 °C T CEI 60227-2 2.4
2 Prescriptions relatives aux dispositions CEI 60227-1
constructives et aux caractéristiques CEI 60227-2
dimensionnelles
2.1 Vérification de la conformité aux dispositions T, S CEI 60227-1 Examen
constructives et essais
à la main
2.2 Mesure de l'épaisseur de l'enveloppe isolante T, S CEI 60227-2 1.9
1.11
2.3 Mesure des dimensions extérieures T, S
3 Propriétés mécaniques de l'enveloppe isolante
3.1 Essai de traction avant et après vieillissement T CEI 60540 5.1 et 6.1
3.2 Essai de perte de masse T CEI 60540 7.1
4 Essai de pression à température élevée T CEI 60540 8.1
5 Elasticité à basse température
5.1 Essai de pliage de l'enveloppe isolante à basse T CEI 60540 9.1
température
6 Essai de choc thermique T CEI 60540 10.1
7 Résistance mécanique du câble complet
7.1 Essai de pliage T CEI 60227-2 3.2
7.2 Essai de secousses T CEI 60227-2 3.3
8 Essai de non-propagation de la flamme T CEI 60332-1

60227-5 © IEC:1997+A.1:1997 – 11 –
Table 1 – General data for type 60227 IEC 41
12 3 4 5
Insulation thickness Mean overall dimensions Minimum insulation Maximum conductor
resistance at 70 °C resistance at 20 °C
Specified value Lower limits Upper limits
mm mm mm
MΩ⋅km Ω/km
0,8 0,019 270
2,2 × 4,4 3,5 × 7,0
Table 2 – Tests for type 60227 IEC 41
12 3 4
Ref. No. Test Test method described in:
Category
of test
IEC Standard Subclause
1 Electrical tests
1.1 Resistance of conductors T, S IEC 60227-2 2.1
1.2 Voltage test on completed cable at 2 000 V T, S IEC 60227-2 2.2
1.3 Insulation resistance at 70 °C T IEC 60227-2 2.4
2 Provisions covering constructional IEC 60227-1
and dimensional characteristics IEC 60227-2
2.1 Checking of compliance with constructional T, S IEC 60227-1 Inspection and
provisions manual test
2.2 Measurement of insulation thickness T, S IEC 60227-2 1.9
1.11
2.3 Measurement of overall dimensions T, S
3 Mechanical properties of insulation
3.1 Tensile test before and after ageing T IEC 60540 5.1 and 6.1
3.2 Loss of mass test T IEC 60540 7.1
4 Pressure test at high temperature T IEC 60540 8.1
5 Elasticity at low temperature
5.1 Bending test for insulation at low temperature T IEC 60540 9.1
6 Heat shock test T IEC 60540 10.1
7 Mechanical strength of completed cable
7.1 Bending test T IEC 60227-2 3.2
7.2 Snatch test T IEC 60227-2 3.3
8 Test of flame retardance T IEC 60332-1

– 12 – 60227-5 © CEI:1997+A.1:1997
3 Câble souple méplat sans gaine
3.1 Désignation
60227 IEC 42.
3.2 Tension nominale
300/300 V.
3.3 Constitution
3.3.1 Ame
Nombre d'âmes: 2.
Les âmes doivent être conformes aux prescriptions de la classe 6 figurant dans la CEI 60228.
3.3.2 Enveloppe isolante
L'enveloppe isolante doit être en un mélange de polychlorure de vinyle du type PVC/D appliqué
autour de chaque âme.
L'épaisseur de l'enveloppe is olante doit s atisfaire à la valeur spécifiée donnée dans le
tableau 3, colonne 2.
La résistance d'isolement ne doit pas être inférieure à la valeur donnée dans le tableau 3,
colonne 5.
3.3.3 Assemblage des conducteurs
Les âmes conductrices doivent êtr e placées parallèlement et r ecouvertes par l'enveloppe
isolante.
L'enveloppe isolante doit comporter une rainure entre les âmes sur chaque face latérale, afin
de faciliter la séparation des conducteurs constitutifs.
3.3.4 Dimensions extérieures
Les dimensions extérieures moyennes doivent être comprises dans les limites données dans le
tableau 3, colonnes 3 et 4.
3.4 Essais
La conformité aux prescriptions de 3.3 est vérifiée par examen et par les essais indiqués dans
le tableau 4.
3.5 Guide d'emploi
Température maximale de l'âme en usage normal: 70 °C.
NOTE – D'autres directives sont à l'étude.

60227-5 © IEC:1997+A.1:1997 – 13 –
3 Flat non-sheathed cord
3.1 Code designation
60227 IEC 42.
3.2 Rated voltage
300/300 V.
3.3 Construction
3.3.1 Conductor
Number of conductors: 2.
The conductors shall comply with the requirements given in IEC 60228 for class 6 conductors.
3.3.2 Insulation
The insulation shall be poly vinyl chloride compound of type PVC/D applied ar ound each
conductor.
The insulation thickness shall comply with the specified value given in table 3, column 2.
The insulation resistance shall be not less than the value given in table 3, column 5.
3.3.3 Assembly of cores
The conductors shall be laid parallel and covered with the insulation.
The insulation shall be pr ovided with a gr oove on both s ides, between the c onductors, to
facilitate separation of the cores.
3.3.4 Overall dimensions
The mean overall dimensions shall be within the limits given in table 3, columns 3 and 4.
3.4 Tests
Compliance with the requirements of 3.3 shall be checked by inspection and by the tests given
in table 4.
3.5 Guide to use
Maximum conductor temperature in normal use: 70 °C.
NOTE – Other guidelines are under consideration.

– 14 – 60227-5 © CEI:1997+A.1:1997
Tableau 3 – Données générales pour les câbles du type 60227 IEC 42
12 3 4 5
Section nominale Epaisseur de Dimensions extérieures moyennes Résistance d'isole-
de l'âme l'enveloppe isolante ment minimale à 70 °C
Valeur spécifiée Limites inférieures Limites supérieures
mm mm mm mm
MΩ⋅km
0,5 0,8 0,016
2,4 × 4,9 3,0 × 5,9
0,75 0,8 0,014
2,6 × 5,2 3,1 × 6,3
Tableau 4 – Essais concernant les câbles du type 60227 IEC 42
12 3 4
N° de réf. Essai Méthode d'essai décrite dans:
Catégorie
de l'essai
Norme CEI Paragraphe
1 Essais électriques
1.1 Résistance des âmes T, S CEI 60227-2 2.1
1.2 Essai de tension sur conducteur à 2 000 V T, S CEI 60227-2 2.3
1.3 Essai de tension sur câble complet à 2 000 V T, S CEI 60227-2 2.2
1.4 Résistance d'isolement à 70 °C T 2.4
2 Prescriptions relatives aux dispositions CEI 60227-1
constructives et aux caractéristiques CEI 60227-2
dimensionnelles
2.1 Vérification de la conformité aux dispositions T, S CEI 60227-1 Examen
constructives et essais
à la main
2.2 Mesure de l'épaisseur de l'enveloppe isolante T, S CEI 60227-2 1.9
1.11
2.3 Mesure des dimensions extérieures T, S
3 Propriétés mécaniques de l'enveloppe isolante
3.1 Essai de traction avant et après vieillissement T CEI 60540 5.1 et 6.1
3.2 Essai de perte de masse T CEI 60540 7.1
4 Essai de pression à température élevée T CEI 60540 8.1
Elasticité et résistance au choc mécanique
à basse température
5.1 Essai de pliage de l'enveloppe isolante à basse T CEI 60540 9.1
température
5.2 Essai de choc de l'enveloppe isolante à basse T CEI 60540 9.5
température
6 Essai de choc thermique T CEI 60540 10.1
Résistance mécanique du câble complet
7.1 Essai de flexions alternées T CEI 60227-2 3.1
7.2 Essai de séparation des conducteurs T CEI 60227-2 3.4
8 Essai de non-propagation de la flamme T CEI 60332-1

60227-5 © IEC:1997+A.1:1997 – 15 –
Table 3 – General data for type 60227 IEC 42
12 3 4 5
Nominal cross-sectional Thickness of Mean overall dimensions Minimum insulation
area of conductor insulation resistance at 70 °C
Specified value Lower limit Upper limit
mm mm mm mm
MΩ⋅km
0,5 0,8 0,016
2,4 × 4,9 3,0 × 5,9
0,75 0,8 0,014
2,6 × 5,2 3,1 × 6,3
Table 4 – Tests for type 60227 IEC 42
12 3 4
Ref. No. Test Test method described in:
Category
of test
IEC Standard Subclause
1 Electrical tests
1.1 Resistance of conductors T, S IEC 60227-2 2.1
1.2 Voltage test on cores at 2 000 V T, S IEC 60227-2 2.3
1.3 Voltage test on completed cable at 2 000 V T, S IEC 60227-2 2.2
1.4 Insulation resistance at 70 °C T 2.4
2 Provisions covering constructional IEC 60227-1
and dimensional characteristics IEC 60227-2
2.1 Checking of compliance with constructional T, S IEC 60227-1 Inspection and
provisions manual tests
2.2 Measurement of insulation thickness T, S IEC 60227-2 1.9
1.11
2.3 Measurement of overall dimensions T, S
3 Mechanical properties of insulation
3.1 Tensile test before and after ageing T IEC 60540 5.1 and 6.1
3.2 Loss of mass test T IEC 60540 7.1
4 T IEC 60540 8.1
Pressure test at high temperature
5 Elasticity and impact strength at low temperature
5.1 Bending test for insulation at low temperature T IEC 60540 9.1
5.2 Impact test for insulation at low temperature T IEC 60540 9.5
6 Heat shock test T IEC 60540 10.1
7 Mechanical strength of completed cable
7.1 Flexing test T IEC 60227-2 3.1
7.2 Test of separation of cores T IEC 60227-2 3.4
8 Test of flame retardance T IEC 60332-1

– 16 – 60227-5 © CEI:1997+A.1:1997
4 Câble souple pour guirlandes lumineuses pour usage à l'intérieur
4.1 Désignation
60227 IEC 43.
4.2 Tension assignée
300/300 V.
4.3 Constitution
4.3.1 Ame
Nombre d'âmes: 1.
L'âme doit être conforme aux prescriptions de la CEI 60228, pour les âmes de la classe 5.
4.3.2 Enveloppe isolante
L'enveloppe isolante doit être en deux couches d'un mélange de polychlorure de vinyle du type
PVC/D appliqué par double extrusion autour de l'âme.
La couche externe doit avoir une couleur contrastant avec celle de la c ouche interne et doit
adhérer à la couche interne.
L'épaisseur de l'enveloppe isolante, couche interne et c ouche externe ensemble, doit êtr e
conforme à l'épais seur totale s pécifiée au tableau 5, c olonnes 3 et 4; en aucun point
l'épaisseur de chaque couche ne doit être inférieure à la valeur spécifiée en colonne 2.
La résistance d'isolement à 70 °C ne doit pas être inférieure aux valeurs données dans le
tableau 5, colonne 6.
4.3.3 Repérage
Couleur préférentielle de la couche externe: vert.
4.3.4 Diamètre extérieur
Le diamètre extérieur moyen ne doit pas excéder la limite supérieure donnée dans le tableau 5,
colonne 5.
4.4 Essais
La conformité aux prescriptions de 4.3 doit êtr e vérifiée par examen et par les essais indiqués
dans le tableau 6.
4.5 Guide d'emploi
Température maximale de l'âme en usage normal: 70 °C.

60227-5 © IEC:1997+A.1:1997 – 17 –
4 Cord for indoor decorative lighting chains
4.1 Code designation
60227 IEC 43.
4.2 Rated voltage
300/300 V.
4.3 Construction
4.3.1 Conductor
Number of conductors: 1.
The conductor shall comply with the requirements given in IEC 60228 for class 5 conductors.
4.3.2 Insulation
The insulation shall be polyvinyl chloride of the type PVC/D, it s hall consist of two layers and
applied by dual extrusion around the conductor.
The outer layer of insulation shall be of a colour contrasting with that of the inner layer, but
shall adhere to the inner layer.
The combined thickness of the inner and outer layer of insulation shall comply with the overall
thickness specified in table 5, columns 3 and 4, but at no point the thic kness of either layer
shall be less than the value specified in column 2.
The insulation resistance at 70 °C shall be not less than the values given in table 5, column 6.
4.3.3 Cord identification
Preferred colour of outer layer: green.
4.3.4 Overall diameter
The mean overall diameter shall not exceed the upper limit given in table 5, column 5.
4.4 Tests
Compliance with the requirements of 4.3 shall be checked by inspection and by the tests given
in table 6.
4.5 Guide to use
Maximum conductor temperature in normal use: 70 °C.

– 18 – 60227-5 © CEI:1997+A.1:1997
Tableau 5 – Données générales pour les câbles du type 60227 IEC 43
1 234 56 7
Section Epaisseur de Epaisseur Epaisseur Diamètre extérieur moyen Résistance
nominale de chaque couche totale de totale de d'isolement
l'âme de l'enveloppe l'enveloppe l'enveloppe minimale
isolante isolante isolante à 70 °C
Valeur Valeur Valeur Limite Limite
minimale minimale moyenne inférieure supérieure
mm
mm mm mm mm mm MΩ⋅km
0,5 0,2 0,6 0,7 2,3 2,7 0,014
0,75 0,2 0,6 0,7 2,4 2,9 0,012
Tableau 6 – Essais concernant les câbles du type 60227 IEC 43
12 3 4
N° de réf. Essai Méthode d'essai décrite dans:
Catégorie
de l'essai
Norme CEI Paragraphe
Essais électriques
1.1 Résistance des âmes T, S CEI 60227-2 2.1
1.2 Essai de tension sur câble complet à 2 000 V T, S CEI 60227-2 2.3
1.3 Résistance d'isolement à 70 °C T CEI 60227-2 2.4
2 Prescriptions relatives aux dispositions CEI 60227-1
constructives et aux caractéristiques CEI 60227-2
dimensionnelles
2.1 Vérification de la conformité aux dispositions T, S CEI 60227-1 Examen
constructives et essais
à la main
CEI 60227-4 4.3
2.2 Mesure de l'épaisseur de la couche interne de T, S CEI 60227-2 1.9
l'enveloppe isolante (épaisseur minimale
seulement)
2.3 Mesure de l'épaisseur de la couche externe de T, S CEI 60227-2 1.9
l'enveloppe isolante (épaisseur minimale
seulement)
2.4 Mesure de l'épaisseur totale (note) T, S CEI 60227-2 1.9
2.5 Mesure du diamètre extérieur T, S CEI 60227-2 1.11
Propriétés mécaniques de l'enveloppe isolante
3.1 Essai de traction avant vieillissement (note) T CEI 60811-1-1 9.1
3.2 Essai de traction après vieillissement (note) T CEI 60811-1-2 8.1.3.1
3.3 Essai de perte de masse (note) T CEI 60811-3-2 8.1
4 Essai de pression à température élevée (note) T CEI 60811-3-1 8
5 Elasticité à basse température
5.1 Essai de pliage de l'enveloppe isolante (note) T CEI 60811-1-4 8.1
6 Essai de choc thermique (note) T CEI 60811-3-1 9.1
7 Essai de non-propagation de la flamme T CEI 60332-1 –
NOTE – Du fait de l'extrusion simultanée du même mélange pour les deux couches de l'isolation, l'ensemble des
couches doit être essayé comme une seule couche et évalué en conséquence.

60227-5 © IEC:1997+A.1:1997 – 19 –
Table 5 – General data for type 60227 IEC 43
1 234 5 6 7
Nominal cross- Thickness of Overall Overall Mean overall diameter Minimum insulation
sectional area each layer of insulation insulation resistance at 70 °C
of conductor insulation thickness thickness
Mininum Minimum Mean Lower Upper
value value value limit limit
mm mm mm mm mm mm MΩ⋅km
0,5 0,2 0,6 0,7 2,3 2,7 0,014
0,75 0,2 0,6 0,7 2,4 2,9 0,012
Table 6 – Tests for type 60227 IEC 43
12 3 4
Ref. No. Tests Test method described in:
Category
of test
IEC Standard Subclause
1 Electrical tests
1.1 Resistance of conductors T, S IEC 60227-2 2.1
1.2 Voltage test on completed cable at 2 000 V T, S IEC 60227-2 2.3
1.3 Insulation resistance at 70 °C T IEC 60227-2 2.4
2 Constructional/dimensional characteristics IEC 60227-1
IEC 60227-2
2.1 Compliance with constructional provisions T, S IEC 60227-1 Inspection and
manual tests
IEC 60227-4 4.3
2.2 Measurement of insulation thickness of inner layer T, S IEC 60227-2 1.9
(minimum thickness only)
2.3 Measurement of insulation thickness of outer layer T, S IEC 60227-2 1.9
(minimum thickness only)
2.4 Measurement of overall thickness (note) T, S IEC 60227-2 1.9
2.5 Measurement of overall diameter T, S IEC 60227-2 1.11
3 Mechanical properties of insulation
3.1 Tensile test before ageing (note) T IEC 60811-1-1 9.1
3.2 Tensile test after ageing (note) T IEC 60811-1-2 8.1.3.1
3.3 Loss of mass test (note) T IEC 60811-3-2 8.1
4 Pressure test at high temperature (note) T IEC 60811-3-1 8
5 Elasticity at low temperature
5.1 Bend test for insulation (note) T IEC 60811-1-4 8.1
6 Heat shock test (note) T IEC 60811-3-1 9.1
7 Test of flame retardance T IEC 60332-1 –
NOTE – Because of the simultaneous extrusion of the same compound for both layers of insulation, the composite
layer shall be tested as one layer and evaluated accordingly.

– 20 – 60227-5 © CEI:1997+A.1:1997
5 Câble souple sous gaine légère en polychlorure de vinyle
5.1 Désignation
60227 IEC 52.
5.2 Tension nominale
300/300 V.
5.3 Constitution
5.3.1 Ame
Nombre d'âmes: 2 et 3.
Les âmes doivent être conformes aux prescriptions de la classe 5 figurant dans la CEI 60228.
5.3.2 Enveloppe isolante
L'enveloppe isolante doit être en un mélange de polychlorure de vinyle du type PVC/D appliqué
autour de chaque âme.
L'épaisseur de l'enveloppe is olante doit s atisfaire à la valeur spécifiée donnée dans le
tableau 7, colonne 2.
La résistance d'isolement ne doit pas être inférieure à la valeur donnée dans le tableau 7,
colonne 6.
5.3.3 Assemblage des conducteurs constitutifs
Câble rond: les conducteurs constitutifs doivent être câblés entre eux.
Câble méplat: les conducteurs constitutifs doivent être placés parallèlement.
5.3.4 Gaine
La gaine doit être en un mélange de polychlorure de vinyle du type PVC/ST 5 appliqué autour
des conducteurs.
L'épaisseur de la gaine doit s atisfaire à la valeur spécifiée donnée dans le tableau 7,
colonne 3.
La gaine peut remplir les vides entre les conducteurs, formant ainsi bourrage, mais elle ne doit
pas adhérer aux conducteurs constitutifs. L'assemblage des conducteurs constitutifs peut être
entouré d'un séparateur mais il ne doit pas adhérer aux conducteurs.
L'assemblage d'un câble rond doit avoir une section pratiquement circulaire.
5.3.5 Dimensions extérieures
Le diamètre extérieur moyen des câbles ronds et les dimensions extérieures moyennes des
câbles méplats doivent être compris dans les limites données dans le tableau 7, colonnes 4
et 5.
60227-5 © IEC:1997+A.1:1997 – 21 –
5 Light polyvinyl chloride sheathed cord
5.1 Code designation
60227 IEC 52.
5.2 Rated voltage
300/300 V.
5.3 Construction
5.3.1 Conductor
Number of conductors: 2 and 3.
The conductors shall comply with the requirement given in IEC 60228 for class 5.
5.3.2 Insulation
The ins
...

IEC 60227-5
Edition 2.2 2003-07
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
Polyvinyl chloride insulated cables of rated voltages up to and including 450/750 V –
Part 5: Flexible cables (cords)

Conducteurs et câbles isolés au polychlorure de vinyle, de tension assignée
au plus égale à 450/750 V –
Partie 5: Câbles souples
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by
any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from either IEC or
IEC's member National Committee in the country of the requester.
If you have any questions about IEC copyright or have an enquiry about obtaining additional rights to this publication,
please contact the address below or your local IEC member National Committee for further information.

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite
ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie
et les microfilms, sans l'accord écrit de la CEI ou du Comité national de la CEI du pays du demandeur.
Si vous avez des questions sur le copyright de la CEI ou si vous désirez obtenir des droits supplémentaires sur cette
publication, utilisez les coordonnées ci-après ou contactez le Comité national de la CEI de votre pays de résidence.

IEC Central Office
3, rue de Varembé
CH-1211 Geneva 20
Switzerland
Email: inmail@iec.ch
Web: www.iec.ch
About the IEC
The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes
International Standards for all electrical, electronic and related technologies.

About IEC publications
The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the
latest edition, a corrigenda or an amendment might have been published.
ƒ Catalogue of IEC publications: www.iec.ch/searchpub
The IEC on-line Catalogue enables you to search by a variety of criteria (reference number, text, technical committee,…).
It also gives information on projects, withdrawn and replaced publications.
ƒ IEC Just Published: www.iec.ch/online_news/justpub
Stay up to date on all new IEC publications. Just Published details twice a month all new publications released. Available
on-line and also by email.
ƒ Electropedia: www.electropedia.org
The world's leading online dictionary of electronic and electrical terms containing more than 20 000 terms and definitions
in English and French, with equivalent terms in additional languages. Also known as the International Electrotechnical
Vocabulary online.
ƒ Customer Service Centre: www.iec.ch/webstore/custserv
If you wish to give us your feedback on this publication or need further assistance, please visit the Customer Service
Centre FAQ or contact us:
Email: csc@iec.ch
Tel.: +41 22 919 02 11
Fax: +41 22 919 03 00
A propos de la CEI
La Commission Electrotechnique Internationale (CEI) est la première organisation mondiale qui élabore et publie des
normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications CEI
Le contenu technique des publications de la CEI est constamment revu. Veuillez vous assurer que vous possédez
l’édition la plus récente, un corrigendum ou amendement peut avoir été publié.
ƒ Catalogue des publications de la CEI: www.iec.ch/searchpub/cur_fut-f.htm
Le Catalogue en-ligne de la CEI vous permet d’effectuer des recherches en utilisant différents critères (numéro de référence,
texte, comité d’études,…). Il donne aussi des informations sur les projets et les publications retirées ou remplacées.
ƒ Just Published CEI: www.iec.ch/online_news/justpub
Restez informé sur les nouvelles publications de la CEI. Just Published détaille deux fois par mois les nouvelles
publications parues. Disponible en-ligne et aussi par email.
ƒ Electropedia: www.electropedia.org
Le premier dictionnaire en ligne au monde de termes électroniques et électriques. Il contient plus de 20 000 termes et
définitions en anglais et en français, ainsi que les termes équivalents dans les langues additionnelles. Egalement appelé
Vocabulaire Electrotechnique International en ligne.
ƒ Service Clients: www.iec.ch/webstore/custserv/custserv_entry-f.htm
Si vous désirez nous donner des commentaires sur cette publication ou si vous avez des questions, visitez le FAQ du
Service clients ou contactez-nous:
Email: csc@iec.ch
Tél.: +41 22 919 02 11
Fax: +41 22 919 03 00
IEC 60227-5
Edition 2.2 2003-07
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
Polyvinyl chloride insulated cables of rated voltages up to and including 450/750 V –
Part 5: Flexible cables (cords)

Conducteurs et câbles isolés au polychlorure de vinyle, de tension assignée
au plus égale à 450/750 V –
Partie 5: Câbles souples
INTERNATIONAL
ELECTROTECHNICAL
COMMISSION
COMMISSION
ELECTROTECHNIQUE
PRICE CODE
INTERNATIONALE
CJ
CODE PRIX
ICS 29.060.20 ISBN 2-8318-7129-8

– 2 – 60227-5 © CEI:1997+A1:1997+A2:2003
SOMMAIRE
AVANT-PROPOS . 4
1 Généralités . 8
2 Câble souple à fil rosette. 10
3 Non utilisé. 14
4 Câble souple pour guirlandes lumineuses pour usage à l'intérieur. 14
5 Câble souple sous gaine légère en polychlorure de vinyle. 18
6 Câble souple sous gaine ordinaire en polychlorure de vinyle. 24
7 Câbles souples sous gaine légère de PVC résistant à la chaleur
pour une température maximale de l'âme de 90 °C. 30
8 Câbles souples sous gaine ordinaire de PVC résistant à Ia chaleur
pour une température maximale de l'âme de 90 °C. 36
Bibliographie . 42
Tableau 1 – Données générales pour les câbles du type 60227 IEC 41 . 12
Tableau 2 – Essais concernant les câbles du type 60227 IEC 41. 12
Tableau 5 – Données générales pour les câbles du type 60227 IEC 43 . 16
Tableau 6 – Essais concernant les câbles du type 60227 IEC 43. 16
Tableau 7 – Données générales pour les câbles du type 60227 IEC 52 . 20
Tableau 8 – Essais concernant les câbles du type 60227 IEC 52. 22
Tableau 9 – Données générales pour les câbles du type 60227 IEC 53 . 26
Tableau 10 – Essais concernant les câbles du type 60227 IEC 53. 28
Tableau 11 – Dimensions des câbles de type 60227 IEC 56. 32
Tableau 12 – Essais concernant les câbles du type 60227 IEC 56. 34
Tableau 13 – Données générales pour les câbles du type 60227 IEC 57 . 38
Tableau 14 – Essais concernant les câbles du type 60227 IEC 57. 40

60227-5 © IEC:1997+A1:1997+A2:2003 – 3 –
CONTENTS
FOREWORD . 5
1 General. 9
2 Flat tinsel cord .11
3 Not used .15
4 Cord for indoor decorative lighting chains .15
5 Light polyvinyl chloride sheathed cord .19
6 Ordinary polyvinyl chloride sheathed cord.25
7 Heat-resistant light PVC-sheathed cord for a maximum conductor temperature
of 90 °C .31
8 Heat-resistant ordinary PVC-sheathed cord for a maximum conductor temperature
of 90 °C .37
Bibliography .43
Table 1 – General data for type 60227 IEC 41.13
Table 2 – Tests for type 60227 IEC 41 .13
Table 5 – General data for type 60227 IEC 43.17
Table 6 – Tests for type 60227 IEC 43 .17
Table 7 – General data for type 60227 IEC 52.21
Table 8 – Tests for type 60227 IEC 52 .23
Table 9 – General data for type 60227 IEC 53.27
Table 10 – Tests for type 60227 IEC 53 .29
Table 11 – General data for type 60227 IEC 56.33
Table 12 – Tests for type 60227 IEC 56 .35
Table 13 – General data for type 60227 IEC 57.39
Table 14 – Tests for type 60227 IEC 57 .41

– 4 – 60227-5 © CEI:1997+A1:1997+A2:2003
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
––––––––––––
CONDUCTEURS ET CÂBLES ISOLÉS AU POLYCHLORURE DE VINYLE,
DE TENSION ASSIGNÉE AU PLUS ÉGALE À 450/750 V –

Partie 5: Câbles souples
AVANT-PROPOS
1) La Commission Electrotechnique Internationale (CEI) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes internationales,
des Spécifications techniques, des Rapports techniques et des Guides (ci-après dénommés "Publication(s) de
la CEI"). Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national
intéressé par le sujet traité peut participer. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec
l'Organisation Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux
organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de la CEI
intéressés sont représentés dans chaque comité d’études.
3) Les Publications de la CEI se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de la CEI. Tous les efforts raisonnables sont entrepris afin que la CEI
s'assure de l'exactitude du contenu technique de ses publications; la CEI ne peut pas être tenue responsable de
l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de la CEI s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de la CEI dans leurs publications
nationales et régionales. Toutes divergences entre toutes Publications de la CEI et toutes publications
nationales ou régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) La CEI n’a prévu aucune procédure de marquage valant indication d’approbation et n'engage pas sa
responsabilité pour les équipements déclarés conformes à une de ses Publications.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à la CEI, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de la CEI, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
de justice) et les dépenses découlant de la publication ou de l'utilisation de cette Publication de la CEI ou de
toute autre Publication de la CEI, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de la CEI peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60227-5 a été établie par le sous-comité 20B: Câbles de basse
tension, du comité d’études 20 de la CEI: Câbles électriques.
La présente version consolidée de la CEI 60227-5 comprend la deuxième édition (1997)
[documents 20B/228/FDIS et 20B/243/RVD], son amendement 1 (1997) [documents
20B/255/FDIS et 20B/263/RVD] et son amendement 2 (2003) [documents 20/626/FDIS et
20/641/RVD].
Le contenu technique de cette version consolidée est donc identique à celui de l'édition de
base et à ses amendements; cette version a été préparée par commodité pour l'utilisateur.
Elle porte le numéro d'édition 2.2.
Une ligne verticale dans la marge indique où la publication de base a été modifiée par les
amendements 1 et 2.
60227-5 © IEC:1997+A1:1997+A2:2003 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
POLYVINYL CHLORIDE INSULATED CABLES
OF RATED VOLTAGES UP TO AND INCLUDING 450/750 V –

Part 5: Flexible cables (cords)

FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,
Technical Reports, and Guides (hereafter referred to as “IEC Publication(s)”). Their preparation is entrusted to
technical committees; any IEC National Committee interested in the subject dealt with may participate in this
preparatory work. International, governmental and non-governmental organizations liaising with the IEC also
participate in this preparation. IEC collaborates closely with the International Organization for Standardization
(ISO) in accordance with conditions determined by agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with an IEC Publication.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of
patent rights. IEC shall not be held responsible for identifying any or all such patent rights.

International Standard IEC 60227-5 has been prepared by subcommittee 20B: Low-voltage
cables, of IEC technical committee 20: Electric cables.
This consolidated version of IEC 60227-5 consists of the second edition (1997) [documents
20B/228/FDIS and 20B/243/RVD], its amendment 1 (1997) [documents 20B/255/FDIS and
20B/263/RVD] and its amendment 2 (2003) [documents 20/626/FDIS and 20/641/RVD].
The technical content is therefore identical to the base edition and its amendments and has
been prepared for user convenience.
It bears the edition number 2.2.
A vertical line in the margin shows where the base publication has been modified by
amendments 1 and 2.
– 6 – 60227-5 © CEI:1997+A1:1997+A2:2003
Le comité a décidé que le contenu de la publication de base et de ses amendements 1 et 2 ne
sera pas modifié avant 2008. A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
60227-5 © IEC:1997+A1:1997+A2:2003 – 7 –
The committee has decided that the contents of the base publication and its amendments 1
and 2 will remain unchanged until 2008. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
– 8 – 60227-5 © CEI:1997+A1:1997+A2:2003
CONDUCTEURS ET CÂBLES ISOLÉS AU POLYCHLORURE DE VINYLE,
DE TENSION ASSIGNÉE AU PLUS ÉGALE À 450/750 V –
Partie 5: Câbles souples
1 Généralités
1.1 Domaine d'application
La présente partie de la CEI 60227 précise les spécifications particulières aux câbles souples
isolés au polychlorure de vinyle, de tension assignée au plus égale à 300/500 V.
Tous les câbles satisfont aux prescriptions appropriées données dans la CEI 60227-1 et les
types individuels de câble satisfont chacun aux prescriptions particulières de la présente partie.
1.2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent
document. Pour les références datées, seule l'édition citée s'applique. Pour les références non
datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
CEI 60227-1:1993, Conducteurs et câbles isolés au polychlorure de vinyle, de tension
nominale au plus égale à 450/750 V – Partie 1: Prescriptions générales
CEI 60227-2:1979, Conducteurs et câbles isolés au polychlorure de vinyle, de tension
nominale au plus égale à 450/750 V – Partie 2: Méthodes d'essais
CEI 60228:1978, Ames des câbles isolés. Guide pour les limites dimensionnelles des âmes
circulaires
CEI 60332-1:1993, Essais des câbles électriques soumis au feu – Partie 1: Essai sur un
conducteur ou câble isolé vertical
CEI 60811-1-1:1993, Méthodes d'essais communes pour les matériaux d'isolation et de
gainage de câbles électriques – Partie 1: Méthodes d'application générale – Section 1: Mesure
des épaisseurs et des dimensions extérieures – Détermination des propriétés mécaniques
CEI 60811-1-2:1985, Méthodes d'essais communes pour les matériaux d'isolation et de
gainage de câbles électriques – Partie 1: Méthodes d'application générale – Section 2:
Méthodes de vieillissement thermique
CEI 60811-1-4:1985, Méthodes d'essais communes pour les matériaux d'isolation et de gainage
de câbles électriques – Partie 1: Méthodes d'application générale – Section 4: Essais à basse
température
CEI 60811-3-1:1985, Méthodes d'essais communes pour les matériaux d'isolation et de
gainage de câbles électriques – Partie 3: Méthodes spécifiques pour les mélanges PVC –
Section 1: Essai de pression à température élevée – Essais de résistance à la fissuration
CEI 60811-3-2:1985, Méthodes d'essais communes pour les matériaux d'isolation et de
gainage de câbles électriques – Partie 3: Méthodes spécifiques pour les mélanges PVC –
Section 2: Essai de perte de masse – Essai de stabilité thermique

60227-5 © IEC:1997+A1:1997+A2:2003 – 9 –
POLYVINYL CHLORIDE INSULATED CABLES
OF RATED VOLTAGES UP TO AND INCLUDING 450/750 V –
Part 5: Flexible cables (cords)
1 General
1.1 Scope
This part of IEC 60227 details the particular specifications for polyvinyl chloride insulated
flexible cables (cords), of rated voltages up to and including 300/500 V.
All cables comply with the appropriate requirements given in IEC 60227-1 and each individual
type of cable complies with the particular requirements of this part.
1.2 Normative references
The following referenced documents are indispensable for the application of this document. For
dated references, only the edition cited applies. For undated references, the latest edition of
the referenced document (including any amendments) applies.
IEC 60227-1:1993, Polyvinyl chloride insulated cables of rated voltages up to and including
450/750 V – Part 1: General requirements
IEC 60227-2:1979, Polyvinyl chloride insulated cables of rated voltages up to and including
450/750 V – Part 2: Test methods
IEC 60228:1978, Conductors of insulated cables. Guide to the dimensional limits of circular
conductors
IEC 60332-1:1993 Tests on electric cables under fire conditions – Part 1: Test on a single
vertical insulated wire or cable
IEC 60811-1-1:1993, Common test methods for insulating and sheathing materials of electric
cables – Part 1: Methods for general applications – Section 1: Measurement of thickness and
overall dimensions – Tests for determining the mechanical properties
IEC 60811-1-2:1985, Common test methods for insulating and sheathing materials of electric
cables – Part 1: Methods for general applications – Section 2: Thermal ageing methods
IEC 60811-1-4:1985, Common test methods for insulating and sheathing materials of electric
cables – Part 1: Methods for general applications – Section 4: Tests at low temperature
IEC 60811-3-1:1985, Common test methods for insulating and sheathing materials of electric
cables – Part 3: Methods specific to PVC compounds – Section 1: Pressure test at high
temperature – Tests for resistance to cracking
IEC 60811-3-2:1985, Common test methods for insulating and sheathing materials of electric
cables – Part 3: Methods specific to PVC compounds – Section 2: Loss of mass test – Thermal
stability test
– 10 – 60227-5 © CEI:1997+A1:1997+A2:2003
2 Câble souple à fil rosette
2.1 Désignation
60227 IEC 41.
2.2 Tension assignée
300/300 V.
2.3 Constitution
2.3.1 Ame
Nombre d'âmes: 2.
Chaque âme doit comporter un certain nombre de torons ou de groupes de torons, câbles
entre eux, chaque toron étant composé d'un ou de plusieurs rubans de cuivre ou d'alliage de
cuivre, enroulés en hélice autour d'un fil de coton, de polyamide ou de matière analogue.
La résistance électrique de l'âme ne doit pas dépasser la valeur donnée dans le tableau 1,
colonne 5.
2.3.2 Enveloppe isolante
L'enveloppe isolante doit être en un mélange de polychlorure de vinyle du type PVC/D appliqué
autour de chaque âme.
L'épaisseur de l'enveloppe isolante doit satisfaire à la valeur spécifiée donnée dans le
tableau 1, colonne 1.
La résistance d'isolement ne doit pas être inférieure à la valeur donnée dans le tableau 1,
colonne 4.
2.3.3 Assemblage des conducteurs
Les âmes conductrices doivent être placées parallèlement et recouvertes par l'enveloppe
isolante.
L'enveloppe isolante doit comporter une rainure entre les âmes sur chaque face latérale, afin
de faciliter la séparation des conducteurs constitutifs.
2.3.4 Dimensions extérieures
Les dimensions extérieures moyennes doivent être comprises dans les limites données dans le
tableau 1, colonnes 2 et 3.
2.4 Essais
La conformité aux prescriptions de 2.3 est vérifiée par examen et par les essais indiqués dans
le tableau 2.
2.5 Guide d'emploi
Température maximale de l'âme en usage normal: 70 °C.
NOTE D'autres directives sont à l'étude.

60227-5 © IEC:1997+A1:1997+A2:2003 – 11 –
2 Flat tinsel cord
2.1 Code designation
60227 IEC 41.
2.2 Rated voltage
300/300 V.
2.3 Construction
2.3.1 Conductor
Number of conductors: 2.
Each conductor shall comprise a number of strands or groups of strands, twisted together,
each strand being composed of one or more flattened wires of copper or copper alloy, helically
wound on a thread of cotton, polyamide or similar material.
The conductor resistance shall not exceed the value given in table 1, column 5.
2.3.2 Insulation
The insulation shall be polyvinyl chloride compound of type PVC/D applied around each
conductor.
The insulation thickness shall comply with the specified value given in table 1, column 1.
The insulation resistance shall be not less than the value given in table 1, column 4.
2.3.3 Assembly of cores
The conductors shall be laid parallel and covered with the insulation.
The insulation shall be provided with a groove on both sides, between the conductors, to
facilitate separation of the cores.
2.3.4 Overall dimensions
The mean overall dimensions shall be within the limits given in table 1, columns 2 and 3.
2.4 Tests
Compliance with the requirements of 2.3 shall be checked by inspection and by the tests given
in table 2.
2.5 Guide to use
Maximum conductor temperature in normal use: 70 °C.
NOTE Other guidelines are under consideration.

– 12 – 60227-5 © CEI:1997+A1:1997+A2:2003
Tableau 1 – Données générales pour les câbles du type 60227 IEC 41
12 3 4 5
Epaisseur de Dimensions extérieures moyennes Résistance d'isole- Résistance maximale
l'enveloppe ment minimale à 70 °C de l'âme à 20 °C
isolante
Valeur spécifiée Limites inférieures Limites supérieures
mm mm mm MΩ⋅km Ω/km
0,8 0,019 270
2,2 × 4,4 3,5 × 7,0
NOTE Les dimensions extérieures moyennes ont été calculées en accord avec la CEI 60719.
Tableau 2 – Essais concernant les câbles du type 60227 IEC 41
12 3 4
N° de réf. Essai Méthode d'essai décrite dans:
Catégorie
de l'essai
Norme CEI Paragraphe
1 Essais électriques
1.1 Résistance des âmes T, S CEI 60227-2 2.1
1.2 Essai de tension sur câble complet à 2 000 V T, S CEI 60227-2 2.2
1.3 Résistance d'isolement à 70 °C T CEI 60227-2 2.4
2 Prescriptions relatives aux dispositions CEI 60227-1
CEI 60227-2
constructives et aux caractéristiques
dimensionnelles
2.1 Vérification de la conformité aux dispositions T, S CEI 60227-1 Examen
constructives et essais
à la main
2.2 Mesure de l'épaisseur de l'enveloppe isolante T, S CEI 60227-2 1.9
2.3 Mesure des dimensions extérieures T, S CEI 60227-2 1.11
Propriétés mécaniques de l'enveloppe isolante
3.1 Essai de traction avant et après vieillissement T CEI 60811-1-1 9.1
CEI 60811-1-2 8.1
3.2 Essai de perte de masse T CEI 60811-3-2 8.1
4 Essai de pression à température élevée T CEI 60811-3-1 8.1
5 Elasticité à basse température
5.1 Essai de pliage de l'enveloppe isolante à basse T CEI 60811-1-4 8.1
température
6 Essai de choc thermique T CEI 60811-3-1 9.1
7 Résistance mécanique du câble complet
7.1 Essai de pliage T CEI 60227-2 3.2
7.2 Essai de secousses T CEI 60227-2 3.3
8 Essai de non-propagation de la flamme T CEI 60332-1

60227-5 © IEC:1997+A1:1997+A2:2003 – 13 –
Table 1 – General data for type 60227 IEC 41
12 3 4 5
Insulation thickness Mean overall dimensions Minimum insulation Maximum conductor
resistance at 70 °C resistance at 20 °C
Specified value Lower limits Upper limits
mm mm mm MΩ⋅km Ω/km
0,8 0,019 270
2,2 × 4,4 3,5 × 7,0
NOTE The mean overall dimensions have been calculated in accordance with IEC 60719.
Table 2 – Tests for type 60227 IEC 41
12 3 4
Ref. No. Test Test method described in:
Category
of test
IEC Standard Subclause
Electrical tests
1.1 Resistance of conductors T, S IEC 60227-2 2.1
1.2 Voltage test on completed cable at 2 000 V T, S IEC 60227-2 2.2
1.3 Insulation resistance at 70 °C T IEC 60227-2 2.4
2 IEC 60227-1
Provisions covering constructional
and dimensional characteristics IEC 60227-2
2.1 Checking of compliance with constructional T, S IEC 60227-1 Inspection and
provisions manual test
2.2 Measurement of insulation thickness T, S IEC 60227-2 1.9
2.3 Measurement of overall dimensions T, S IEC 60227-2 1.11
3 Mechanical properties of insulation
3.1 Tensile test before and after ageing T IEC 60811-1-1 9.1
IEC 60811-1-2 8.1
3.2 Loss of mass test T IEC 60811-3-2 8.1
4 Pressure test at high temperature T IEC 60811-3-1 8.1
5 Elasticity at low temperature
5.1 Bending test for insulation at low temperature T IEC 60811-1-4 8.1
6 Heat shock test T IEC 60811-3-1 9.1
7 Mechanical strength of completed cable
7.1 Bending test T IEC 60227-2 3.2
7.2 Snatch test T IEC 60227-2 3.3
8 Test of flame retardance T IEC 60332-1

– 14 – 60227-5 © CEI:1997+A1:1997+A2:2003
3 Non utilisé
4 Câble souple pour guirlandes lumineuses pour usage à l'intérieur
4.1 Désignation
60227 IEC 43.
4.2 Tension assignée
300/300 V.
4.3 Constitution
4.3.1 Ame
Nombre d'âmes: 1.
L'âme doit être conforme aux prescriptions de la CEI 60228, pour les âmes de la classe 5.
4.3.2 Enveloppe isolante
L'enveloppe isolante doit être en deux couches d'un mélange de polychlorure de vinyle du type
PVC/D appliqué par double extrusion autour de l'âme.
La couche externe doit avoir une couleur contrastant avec celle de la couche interne et doit
adhérer à la couche interne.
L'épaisseur de l'enveloppe isolante, couche interne et couche externe ensemble, doit être
conforme à l'épaisseur totale spécifiée au tableau 5, colonnes 3 et 4; en aucun point
l'épaisseur de chaque couche ne doit être inférieure à la valeur spécifiée en colonne 2.
La résistance d'isolement à 70 °C ne doit pas être inférieure aux valeurs données dans le
tableau 5, colonne 7.
4.3.3 Repérage
Couleur préférentielle de la couche externe: vert.
4.3.4 Diamètre extérieur
Le diamètre extérieur moyen doit être compris dans les limites données dans le tableau 5,
colonnes 5 et 6.
4.4 Essais
La conformité aux prescriptions de 4.3 doit être vérifiée par examen et par les essais indiqués
dans le tableau 6.
4.5 Guide d'emploi
Température maximale de l'âme en usage normal: 70 °C.

60227-5 © IEC:1997+A1:1997+A2:2003 – 15 –
3 Not used
4 Cord for indoor decorative lighting chains
4.1 Code designation
60227 IEC 43.
4.2 Rated voltage
300/300 V.
4.3 Construction
4.3.1 Conductor
Number of conductors: 1.
The conductor shall comply with the requirements given in IEC 60228 for class 5 conductors.
4.3.2 Insulation
The insulation shall be polyvinyl chloride of the type PVC/D, it shall consist of two layers and
applied by dual extrusion around the conductor.
The outer layer of insulation shall be of a colour contrasting with that of the inner layer, but
shall adhere to the inner layer.
The combined thickness of the inner and outer layer of insulation shall comply with the overall
thickness specified in table 5, columns 3 and 4, but at no point the thickness of either layer
shall be less than the value specified in column 2.
The insulation resistance at 70 °C shall be not less than the values given in table 5, column 7.
4.3.3 Cord identification
Preferred colour of outer layer: green.
4.3.4 Overall diameter
The mean overall diameter shall be within the limits given in table 5, columns 5 and 6.
4.4 Tests
Compliance with the requirements of 4.3 shall be checked by inspection and by the tests given
in table 6.
4.5 Guide to use
Maximum conductor temperature in normal use: 70 °C.

– 16 – 60227-5 © CEI:1997+A1:1997+A2:2003
Tableau 5 – Données générales pour les câbles du type 60227 IEC 43
1 234 56 7
Section Epaisseur de Epaisseur Epaisseur Diamètre extérieur moyen Résistance
nominale de chaque couche totale de totale de d'isolement
l'âme de l'enveloppe l'enveloppe l'enveloppe minimale
isolante isolante isolante à 70 °C
Valeur Valeur Valeur Limite Limite
minimale minimale moyenne inférieure supérieure
mm
mm mm mm mm mm MΩ⋅km
0,5 0,2 0,6 0,7 2,3 2,7 0,014
0,75 0,2 0,6 0,7 2,4 2,9 0,012
NOTE Les dimensions extérieures moyennes ont été calculées en accord avec la CEI 60719.
Tableau 6 – Essais concernant les câbles du type 60227 IEC 43
12 3 4
N° de réf. Essai Méthode d'essai décrite dans:
Catégorie
de l'essai
Norme CEI Paragraphe
Essais électriques
1.1 Résistance des âmes T, S CEI 60227-2 2.1
1.2 Essai de tension sur câble complet à 2 000 V T, S CEI 60227-2 2.3
1.3 Résistance d'isolement à 70 °C T CEI 60227-2 2.4
2 Prescriptions relatives aux dispositions CEI 60227-1
constructives et aux caractéristiques CEI 60227-2
dimensionnelles
2.1 Vérification de la conformité aux dispositions T, S CEI 60227-1 Examen
constructives et essais
à la main
CEI 60227-5 4.3
2.2 Mesure de l'épaisseur de la couche interne de T, S CEI 60227-2 1.9
l'enveloppe isolante (épaisseur minimale
seulement)
2.3 Mesure de l'épaisseur de la couche externe de T, S CEI 60227-2 1.9
l'enveloppe isolante (épaisseur minimale
seulement)
2.4 Mesure de l'épaisseur totale (note) T, S CEI 60227-2 1.9
2.5 Mesure du diamètre extérieur T, S CEI 60227-2 1.11
Propriétés mécaniques de l'enveloppe isolante
3.1 Essai de traction avant vieillissement (note) T CEI 60811-1-1 9.1
3.2 Essai de traction après vieillissement (note) T CEI 60811-1-2 8.1.3.1
3.3 Essai de perte de masse (note) T CEI 60811-3-2 8.1
4 Essai de pression à température élevée (note) T CEI 60811-3-1 8
5 Elasticité à basse température
5.1 Essai de pliage de l'enveloppe isolante (note) T CEI 60811-1-4 8.1
6 Essai de choc thermique (note) T CEI 60811-3-1 9.1
7 Essai de non-propagation de la flamme T CEI 60332-1 –
NOTE Du fait de l'extrusion simultanée du même mélange pour les deux couches de l'isolation, l'ensemble des
couches doit être essayé comme une seule couche et évalué en conséquence.

60227-5 © IEC:1997+A1:1997+A2:2003 – 17 –
Table 5 – General data for type 60227 IEC 43
1 234 5 6 7
Nominal cross- Thickness of Overall Overall Mean overall diameter Minimum insulation
sectional area each layer of insulation insulation resistance at 70 °C
of conductor insulation thickness thickness
Mininum Minimum Mean Lower Upper
value value value limit limit
mm
mm mm mm mm mm MΩ⋅km
0,5 0,2 0,6 0,7 2,3 2,7 0,014
0,75 0,2 0,6 0,7 2,4 2,9 0,012
NOTE The mean overall dimensions have been calculated in accordance with IEC 60719.
Table 6 – Tests for type 60227 IEC 43
12 3 4
Ref. No. Tests Test method described in:
Category
of test
IEC Standard Subclause
1 Electrical tests
1.1 Resistance of conductors T, S IEC 60227-2 2.1
1.2 Voltage test on completed cable at 2 000 V T, S IEC 60227-2 2.3
1.3 Insulation resistance at 70 °C T IEC 60227-2 2.4
2 Constructional/dimensional characteristics IEC 60227-1
IEC 60227-2
2.1 Compliance with constructional provisions T, S IEC 60227-1 Inspection and
manual tests
IEC 60227-5 4.3
2.2 Measurement of insulation thickness of inner layer T, S IEC 60227-2 1.9
(minimum thickness only)
2.3 Measurement of insulation thickness of outer layer T, S IEC 60227-2 1.9
(minimum thickness only)
2.4 Measurement of overall thickness (note) T, S IEC 60227-2 1.9
2.5 Measurement of overall diameter T, S IEC 60227-2 1.11
Mechanical properties of insulation
3.1 Tensile test before ageing (note) T IEC 60811-1-1 9.1
3.2 Tensile test after ageing (note) T IEC 60811-1-2 8.1.3.1
3.3 Loss of mass test (note) T IEC 60811-3-2 8.1
4 T IEC 60811-3-1 8
Pressure test at high temperature (note)
5 Elasticity at low temperature
5.1 Bend test for insulation (note) T IEC 60811-1-4 8.1
6 T IEC 60811-3-1 9.1
Heat shock test (note)
7 Test of flame retardance T IEC 60332-1 –
NOTE Because of the simultaneous extrusion of the same compound for both layers of insulation, the composite
layer shall be tested as one layer and evaluated accordingly.

– 18 – 60227-5 © CEI:1997+A1:1997+A2:2003
5 Câble souple sous gaine légère en polychlorure de vinyle
5.1 Désignation
60227 IEC 52.
5.2 Tension assignée
300/300 V.
5.3 Constitution
5.3.1 Ame
Nombre d'âmes: 2 et 3.
Les âmes doivent être conformes aux prescriptions de la classe 5 figurant dans la CEI 60228.
5.3.2 Enveloppe isolante
L'enveloppe isolante doit être en un mélange de polychlorure de vinyle du type PVC/D appliqué
autour de chaque âme.
L'épaisseur de l'enveloppe isolante doit satisfaire à la valeur spécifiée donnée dans le
tableau 7, colonne 2.
La résistance d'isolement ne doit pas être inférieure à la valeur donnée dans le tableau 7,
colonne 6.
5.3.3 Assemblage des conducteurs constitutifs
Câble rond: les conducteurs constitutifs doivent être câblés entre eux.
Câble méplat: les conducteurs constitutifs doivent être placés parallèlement.
5.3.4 Gaine
La gaine doit être en un mélange de polychlorure de vinyle du type PVC/ST 5 appliqué autour
des conducteurs.
L'épaisseur de la gaine doit satisfaire à la valeur spécifiée donnée dans le tableau 7,
colonne 3.
La gaine peut remplir les vides entre les conducteurs, formant ainsi bourrage, mais elle ne doit
pas adhérer aux conducteurs constitutifs. L'assemblage des conducteurs constitutifs peut être
entouré d'un séparateur mais il ne doit pas adhérer aux conducteurs.
L'assemblage d'un câble rond doit avoir une section pratiquement circulaire.
5.3.5 Dimensions extérieures
Le diamètre extérieur moyen des câbles ronds et les dimensions extérieures moyennes des
câbles méplats doivent être compris dans les limites données dans le tableau 7, colonnes 4 et 5.

60227-5 © IEC:1997+A1:1997+A2:2003 – 19 –
5 Light polyvinyl chloride sheathed cord
5.1 Code designation
60227 IEC 52.
5.2 Rated voltage
300/300 V.
5.3 Construction
5.3.1 Conductor
Number of conductors: 2 and 3.
The conductors shall comply with the requirement given in IEC 60228 for class 5.
5.3.2 Insulation
The insulation shall be polyvinyl chloride compound of type PVC/D applied around each
conductor.
The insulation thickness shall comply with the specified value given in table 7, column 2.
The insulation resistance shall be not less than the values given in table 7, column 6.
5.3.3 Assembly of cores
Circular cord: the cores shall be twisted together.
Flat cord: the cores shall be laid parallel.
5.3.4 Sheath
The sheath shall be polyvinyl chloride compound of type PVC/ST 5 applied around the cores.
The sheath thickness shall comply with the specified value given in table 7, column 3.
The sheath may fill the spaces between the cores, thus forming a filling, but it shall not
adhere to the cores. The assembly of cores may be surrounded by a separator, which shall
not adhere to the cores.
The assembly of circular cord shall have a practically circular cross-section.
5.3.5 Overall dimensions
The mean overall diameter of circular cords and the mean overall dimensions of flat cords shall
be within the limits given in table 7, columns 4 and 5.

– 20 – 60227-5 © CEI:1997+A1:1997+A2:2003
5.4 Essais
La conformité aux prescriptions de 5.3 est vérifiée par examen et par les essais indiqués dans
le tableau 8.
5.5 Guide d'emploi
Température maximale de l'âme en usage normal: 70 °C.
NOTE D'autres directives sont à l'étude.
Tableau 7 – Données générales pour les câbles du type 60227 IEC 52
12 3 4 5 6
Nombre et section Epaisseur de Epaisseur de Dimensions extérieures Résistance d'isolement
nominale des âmes l'enveloppe isolante la gaine moyennes minimale à 70 °C
Valeur spécifiée Valeur spécifiée Limite Limite
inférieure supérieure
mm mm mm mm mm
2 × 0,5 0,5 0,6 4,6 5,9 0,012
ou ou
3,0 × 4,9 3,7 × 5,9
0,5 0,6 4,9 6,3 0,010
2 × 0,75
ou ou
3,2 × 5,2 3,8 × 6,3
3 × 0,5 0,5 0,6 4,9 6,3 0,012
0,5 0,6 5,2 6,7 0,010
3 × 0,75
NOTE Les dimensions extérieures moyennes ont été calculées en accord avec la CEI 60719.

60227-5 © IEC:1997+A1:1997+A2:2003 – 21 –
5.4 Tests
Compliance with the requirements of 5.3 shall be checked by inspection and by the tests given
in table 8.
5.5 Guide to use
Maximum conductor temperature in normal use: 70 °C.
NOTE Other guidelines are under consideration.
Table 7 – General data for type 60227 IEC 52
12 3 4 5 6
Number and nominal Thickness of Thickness of Mean overall Minimum insulation
cross-sectional area insulation sheath dimensions resistance at 70 °C
of conductors
Specified value Specified value Lower Upper
limit limit
mm mm mm mm mm
0,5 0,6 4,6 5,9 0,012
2 × 0,5
or or
3,0 × 4,9 3,7 × 5,9
0,5 0,6 4,9 6,3 0,010
2 × 0,75
or or
3,2 × 5,2 3,8 × 6,3
3 × 0,5 0,5 0,6 4,9 6,3 0,012
0,5 0,6 5,2 6,7 0,010
3 × 0,75
NOTE The mean overall dimensions have been calculated in accordance with IEC 60719.

– 22 – 60227-5 © CEI:1997+A1:1997+A2:2003
Tableau 8 – Essais concernant les câbles du type 60227 IEC 52
12 3 4
N° de réf. Essai Méthode d'essai décrite dans:
Catégorie
de l'essai
Norme CEI Paragraphe
1 Essais électriques
1.1 Résistance des âmes T, S CEI 60227-2 2.1
1.2 Essai de tension sur les conducteurs à 1 500 V T, S CEI 60227-2 2.3
1.3 Essai de tension sur câble complet à 2 000 V T, S CEI 60227-2 2.2
1.4 Résistance d'isolement à 70 °C T CEI 60227-2 2.4
2 CEI 60227-1
Prescriptions relatives aux dispositions
constructives et aux caractéristiques CEI 60227-2
dimensionnelles
2.1 Vérification de la conformité aux dispositions T, S CEI 60227-1 Examen et
constructives essais à la
main
2.2 Mesure de l'épaisseur de l'enveloppe isolante T, S CEI 60227-2 1.9
2.3 Mesure de l'épaisseur de la gaine T, S CEI 60227-2 1.10
2.4 Mesure des dimensions extérieures:
2.4.1 valeur moyenne
...
