Tests on electric and optical fibre cables under fire conditions –
Part 1-2: Test for vertical flame propagation for a single insulated wire or cable –
Procedure for 1 kW pre-mixed flame

Essais des câbles électriques et à fibres optiques soumis au feu –
Partie 1-2: Essai de propagation verticale de la flamme sur conducteur ou câble
isolé – Procédure pour flamme à prémélange de 1 kW

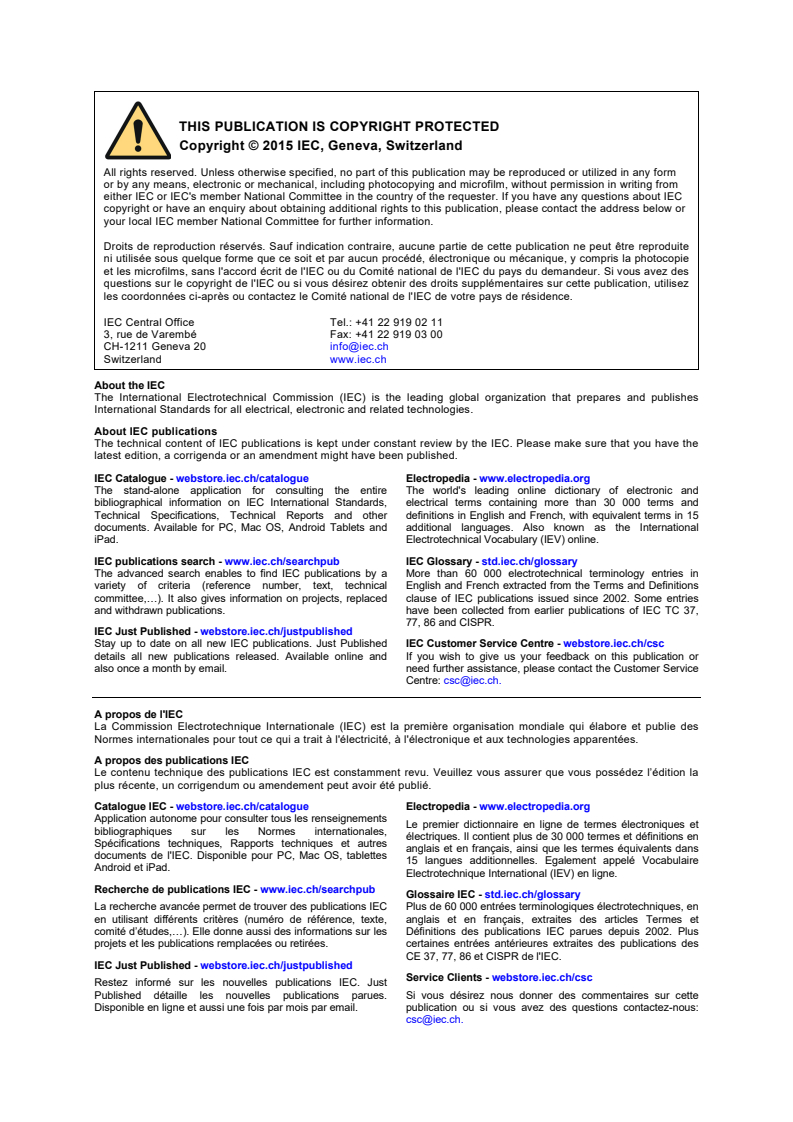

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form
or by any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from
either IEC or IEC's member National Committee in the country of the requester. If you have any questions about IEC
copyright or have an enquiry about obtaining additional rights to this publication, please contact the address below or
your local IEC member National Committee for further information.

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite
ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie
et les microfilms, sans l'accord écrit de l'IEC ou du Comité national de l'IEC du pays du demandeur. Si vous avez des
questions sur le copyright de l'IEC ou si vous désirez obtenir des droits supplémentaires sur cette publication, utilisez
les coordonnées ci-après ou contactez le Comité national de l'IEC de votre pays de résidence.

IEC Central Office Tel.: +41 22 919 02 11
3, rue de Varembé Fax: +41 22 919 03 00
CH-1211 Geneva 20 info@iec.ch
Switzerland www.iec.ch
About the IEC
The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes
International Standards for all electrical, electronic and related technologies.

About IEC publications
The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the
latest edition, a corrigenda or an amendment might have been published.

IEC Catalogue - webstore.iec.ch/catalogue Electropedia - www.electropedia.org
The stand-alone application for consulting the entire The world's leading online dictionary of electronic and
bibliographical information on IEC International Standards, electrical terms containing more than 30 000 terms and
Technical Specifications, Technical Reports and other definitions in English and French, with equivalent terms in 15
documents. Available for PC, Mac OS, Android Tablets and additional languages. Also known as the International
iPad. Electrotechnical Vocabulary (IEV) online.

IEC publications search - www.iec.ch/searchpub IEC Glossary - std.iec.ch/glossary
The advanced search enables to find IEC publications by a More than 60 000 electrotechnical terminology entries in
variety of criteria (reference number, text, technical English and French extracted from the Terms and Definitions
committee,…). It also gives information on projects, replaced clause of IEC publications issued since 2002. Some entries
and withdrawn publications. have been collected from earlier publications of IEC TC 37,

77, 86 and CISPR.
IEC Just Published - webstore.iec.ch/justpublished

Stay up to date on all new IEC publications. Just Published IEC Customer Service Centre - webstore.iec.ch/csc
details all new publications released. Available online and If you wish to give us your feedback on this publication or
also once a month by email. need further assistance, please contact the Customer Service
Centre: csc@iec.ch.
A propos de l'IEC
La Commission Electrotechnique Internationale (IEC) est la première organisation mondiale qui élabore et publie des
Normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications IEC
Le contenu technique des publications IEC est constamment revu. Veuillez vous assurer que vous possédez l’édition la
plus récente, un corrigendum ou amendement peut avoir été publié.

Catalogue IEC - webstore.iec.ch/catalogue Electropedia - www.electropedia.org
Application autonome pour consulter tous les renseignements
Le premier dictionnaire en ligne de termes électroniques et
bibliographiques sur les Normes internationales,
électriques. Il contient plus de 30 000 termes et définitions en
Spécifications techniques, Rapports techniques et autres
anglais et en français, ainsi que les termes équivalents dans
documents de l'IEC. Disponible pour PC, Mac OS, tablettes
15 langues additionnelles. Egalement appelé Vocabulaire
Android et iPad.
Electrotechnique International (IEV) en ligne.

Recherche de publications IEC - www.iec.ch/searchpub
Glossaire IEC - std.iec.ch/glossary
La recherche avancée permet de trouver des publications IEC Plus de 60 000 entrées terminologiques électrotechniques, en
en utilisant différents critères (numéro de référence, texte, anglais et en français, extraites des articles Termes et
comité d’études,…). Elle donne aussi des informations sur les Définitions des publications IEC parues depuis 2002. Plus
projets et les publications remplacées ou retirées. certaines entrées antérieures extraites des publications des

CE 37, 77, 86 et CISPR de l'IEC.
IEC Just Published - webstore.iec.ch/justpublished

Service Clients - webstore.iec.ch/csc
Restez informé sur les nouvelles publications IEC. Just
Published détaille les nouvelles publications parues. Si vous désirez nous donner des commentaires sur cette
Disponible en ligne et aussi une fois par mois par email. publication ou si vous avez des questions contactez-nous:
csc@iec.ch.
IEC 60332-1-2 ®
Edition 1.1 2015-07
CONSOLIDATED VERSION
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
colour
inside
GROUP SAFETY PUBLICATION
PUBLICATION GROUPÉE DE SÉCURITÉ

Tests on electric and optical fibre cables under fire conditions –

Part 1-2: Test for vertical flame propagation for a single insulated wire or cable –

Procedure for 1 kW pre-mixed flame

Essais des câbles électriques et à fibres optiques soumis au feu –

Partie 1-2: Essai de propagation verticale de la flamme sur conducteur ou câble

isolé – Procédure pour flamme à prémélange de 1 kW

INTERNATIONAL
ELECTROTECHNICAL
COMMISSION
COMMISSION
ELECTROTECHNIQUE
INTERNATIONALE
ICS 13.220.40; 29.020; 29.060.20 ISBN 978-2-8322-2831-9

IEC 60332-1-2 ®
Edition 1.1 2015-07
CONSOLIDATED VERSION
REDLINE VERSION
VERSION REDLINE
colour
inside
GROUP SAFETY PUBLICATION
PUBLICATION GROUPÉE DE SÉCURITÉ

Tests on electric and optical fibre cables under fire conditions –
Part 1-2: Test for vertical flame propagation for a single insulated wire or cable –
Procedure for 1 kW pre-mixed flame

Essais des câbles électriques et à fibres optiques soumis au feu –
Partie 1-2: Essai de propagation verticale de la flamme sur conducteur ou câble
isolé – Procédure pour flamme à prémélange de 1 kW

– 2 – IEC 60332-1-2:2004+AMD1:2015 CSV
© IEC 2015
CONTENTS
FOREWORD . 3
1 Scope . 5
2 Normative references . 5
3 Terms and definitions . 5
4 Test apparatus . 6
5 Procedure . 6
5.1 Sample . 6
5.2 Conditioning . 6
5.3 Positioning of test piece . 6
5.4 Flame application . 6
6 Evaluation of test results . 7
Annex A (informative) Recommended performance requirements . 11
Bibliography . 12

Figure 1 – Arrangement of test piece in test apparatus . 8
Figure 2 – Application of flame to test piece. 10
Table 1 – Time for flame application . 7

© IEC 2015
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
TESTS ON ELECTRIC AND OPTICAL FIBRE CABLES
UNDER FIRE CONDITIONS –
Part 1-2: Test for vertical flame propagation for a single insulated
wire or cable – Procedure for 1 kW pre-mixed flame
FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,
Technical Reports, Publicly Available Specifications (PAS) and Guides (hereafter referred to as “IEC
Publication(s)”). Their preparation is entrusted to technical committees; any IEC National Committee interested
in the subject dealt with may participate in this preparatory work. International, governmental and non-
governmental organizations liaising with the IEC also participate in this preparation. IEC collaborates closely
with the International Organization for Standardization (ISO) in accordance with conditions determined by
agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC itself does not provide any attestation of conformity. Independent certification bodies provide conformity
assessment services and, in some areas, access to IEC marks of conformity. IEC is not responsible for any
services carried out by independent certification bodies.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of
patent rights. IEC shall not be held responsible for identifying any or all such patent rights.
This consolidated version of the official IEC Standard and its amendment has been prepared
for user convenience.
IEC 60332-1-2 edition 1.1 contains the first edition (2004-07) [documents 20/697/FDIS and
20/711/RVD] and its amendment 1 (2015-07) [documents 20/1591/FDIS and 20/1598/RVD].
In this Redline version, a vertical line in the margin shows where the technical content is
modified by amendment 1. Additions and deletions are displayed in red, with deletions being
struck through. A separate Final version with all changes accepted is available in this
publication.
– 4 – IEC 60332-1-2:2004+AMD1:2015 CSV
© IEC 2015
International Standard IEC 60332-1-2 has been prepared by IEC technical committee 20:
Electric cables.
It has the status of a group safety publication in accordance with IEC Guide 104.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 2.
IEC 60332 consists of the following parts, under the general title Tests on electric and optical
fibre cables under fire conditions:
Part 1-1: Test for vertical flame propagation for a single insulated wire or cable – Apparatus
Part 1-2: Test for vertical flame propagation for a single insulated wire or cable – Procedure
for 1kW pre-mixed flame
Part 1-3: Test for vertical flame propagation for a single insulated wire or cable –
Procedure for determination of flaming droplets/particles
Part 2-1: Test for vertical flame propagation for a single small insulated wire or cable –
Apparatus
Part 2-2: Test for vertical flame propagation for a single small insulated wire or cable -
Procedure for diffusion flame
The committee has decided that the contents of the base publication and its amendment will
remain unchanged until the stability date indicated on the IEC web site under
"http://webstore.iec.ch" in the data related to the specific publication. At this date, the
publication will be
• reconfirmed,
• withdrawn,
• replaced by a revised edition, or
• amended.
IMPORTANT – The 'colour inside' logo on the cover page of this publication indicates
that it contains colours which are considered to be useful for the correct
understanding of its contents. Users should therefore print this document using a
colour printer.
© IEC 2015
TESTS ON ELECTRIC AND OPTICAL FIBRE CABLES
UNDER FIRE CONDITIONS –
Part 1-2: Test for vertical flame propagation for a single insulated
wire or cable – Procedure for 1 kW pre-mixed flame

1 Scope
This part of IEC 60332 specifies the procedure for testing the resistance to vertical flame
propagation for a single vertical electrical insulated conductor or cable, or optical fibre cable,
under fire conditions. The apparatus is given in IEC 60332-1-1.
NOTE 1 Testing to IEC 60332-1-2 may be performed simultaneously with that to IEC 60332-1-3 if required.
Recommended requirements for performance are given in Annex A.
IEC 60332-1-2 specifies the use of a 1 kW pre-mixed flame and is for general use, except that
the procedure specified may not be suitable for the testing of small single insulated
conductors or cables of less than 0,5 mm² total cross-section because the conductor melts
before the test is completed, or for the testing of small optical fibre cables because the cable
is broken before the test is completed. In these cases, the procedure given in IEC 60332-2-2
is recommended.
NOTE 2 Since the use of insulated conductor or cable which retards flame propagation and complies with the
recommended requirements of this standard is not sufficient by itself to prevent propagation of fire under all
conditions of installation, it is recommended that wherever the risk of propagation is high, for example in long
vertical runs of bunches of cables, special installation precautions should also be taken. It cannot be assumed that
because the sample of cable complies with the performance requirements recommended in this standard, that a
bunch of cables will behave in a similar manner. (See IEC 60332-3 series.)
2 Normative references
The following referenced documents are indispensable for the application of this document.
For dated references, only the edition cited applies. For undated references, the latest edition
of the referenced document (including any amendments) applies.
IEC 60332-1-1, Tests on electric and optical fibre cables under fire conditions – Part 1-1: Test
for vertical flame propagation for a single insulated wire or cable – Apparatus
IEC 60695-4, Fire hazard testing – Part 4: Terminology concerning fire tests
IEC 60811-203, Electric and optical fibre cables – Test methods for non-metallic materials –
Part 203: General tests – Measurement of overall dimensions
IEC Guide 104, The preparation of safety publications and the use of basic safety publications
and group safety publications
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply. The definitions
are taken from IEC 60695-4.
3.1
ignition source
source of energy that initiates combustion

– 6 – IEC 60332-1-2:2004+AMD1:2015 CSV
© IEC 2015
[IEC 60695-4:1993, definition 2.76 SOURCE: ISO 13943:2008, 1.489]
3.2
char
carbonaceous residue resulting from pyrolysis or incomplete combustion
[IEC 60695-4:1993, definition 2.12 SOURCE: ISO 13943:2008, 4.38]
4 Test apparatus
The apparatus specified in IEC 60332-1-1 shall be used.
5 Procedure
5.1 Sample
The test sample shall be a piece of single insulated conductor or cable (600 ± 25) mm long.
The test sample diameter shall be measured using the method given in IEC 60811-203. The
measurement shall be made at each of three places, separated by at least 100 mm.
The average of the three values obtained shall be rounded to obtain the overall diameter. If
the calculation gives 5 or more for the second decimal figure, raise the first to the next
number; thus, for example, 5,75 is rounded to 5,8. If the calculation gives 4 or less for the
second decimal figure, maintain the first number; thus, for example, 5,74 is rounded to 5,7.
The overall diameter obtained shall be used for the selection of the time for flame application.
5.2 Conditioning
Before testing, all test pieces shall be conditioned at (23 ± 5) °C for not less than 16 h at a
relative humidity of (50 ± 20) %.
In the case of a single insulated conductor or cable with a finish of paint or lacquer, this
conditioning shall follow an initial period where the test piece shall be kept at a temperature of
(60 ± 2) °C for 4 h.
5.3 Positioning of test piece
The test piece shall straightened and secured to two horizontal supports by means of a
suitable size of copper wire, in a vertical position in the centre of the metal screen enclosure,
as described in 4.2 of IEC 60332-1-1, so that the distance between the bottom of the upper
support and the top of the lower support is (550 ± 5) mm. In addition, the test piece shall be
positioned so that the bottom of the specimen is approximately 50 mm from the base of the
screen enclosure (see Figure 1).
The vertical axis of the test piece shall be arranged centrally within the screen enclosure (i.e.
150 mm from each side and 225 mm from the rear).
5.4 Flame application
Safety warning
Precautions shall be taken to safeguard personnel against the following when conducting
tests:
a) the risk of fire or explosion;

© IEC 2015
b) the inhalation of smoke and/or noxious products, particularly when halogenated materials
are burned;
c) harmful residues.
5.4.1 Positioning of flame
One A burner, as described in 4.3 of IEC 60332-1-1, shall be ignited and the recommended
flow rates of gas and air adjusted to the specified values. The burner shall be positioned so
that the tip of the inner blue cone impinges on the surface of the test piece at a distance of
(475 ± 5) mm from the lower edge of the upper horizontal support, whilst the burner is at an
angle of (45 ± 2)° to the vertical axis of the test piece (see Figure 2). The burner position shall
be fixed throughout the flame application time.
For flat-form cables, the flame impingement shall be on the middle of the flat side of the
cable.
In case of an electrical insulated conductor or cable, should the test piece move significantly
during the test so as to render the result invalid, the test piece shall be held straight by the
attachment of a load of approximately 5 N/mm of conductor area to the lower part of the
sample so that the distance between the point where the load is attached and the lower edge
of the top support measures (550 ± 5) mm. In such cases, the test piece shall not be secured
to the lower support.
5.4.2 Test duration
The flame shall be applied continuously for the period of time corresponding to the diameter
shown in Table 1.
Table 1 – Time for flame application
a b
Overall diameter of test piece Time for flame application
mm s
60 ± 2
D ≤ 25
120 ± 2
25 < D ≤ 50
240 ± 2
50 < D ≤ 75
480 ± 2
D > 75
a
Where non-circular cables (for example, flat-form constructions) are
to be tested, the circumference shall be measured and used to
calculate an equivalent diameter, as if the cable were circular. For
non-circular cables in which the major to minor axis ratio is less
than 3, the nominal minor axis shall be used as the overall diameter
(D). For non-circular cables in which the major to minor axis ratio
lies between 3 and 16, the overall diameter (D) shall be taken as
the sum of the major and minor axis divided by 3,14 (π). For cables
in which the major to minor axis ratio exceeds 16, the test criteria
shall be given in the product standard or, if not, agreed between
manufacturer and purchaser.
b
For flat cables having a ratio of major to minor axis greater than
17:1, the flame application time remains under consideration.

At the end of the specified test duration flame application time, the burner shall be removed
and the flame of the burner extinguished.
6 Evaluation of test results
After all burning has ceased, the test piece shall be wiped clean.

– 8 – IEC 60332-1-2:2004+AMD1:2015 CSV
© IEC 2015
All soot shall be ignored if, when wiped off, the original surface is undamaged. Softening or
any deformation of the non-metallic materials shall also be ignored. The distance from the
lower edge of the top support to the upper onset of charring and the distance from the lower
edge of the top support to the lower onset of charring shall be measured to the nearest
millimetre.
The onset of char shall be determined as follows.
Press against the cable surface with a sharp object, for example, a knife blade. Where the
surface changes from a resilient to a brittle (crumbling) surface indicates the onset of
charring.
Dimensions in millimetres
300 ± 25
IEC  1000/04
Key
1 metallic screen metal enclosure
2 support arm and copper wire fixing
3 test piece
Distance A: Length from base of screen enclosure to bottom of test piece = 50 mm (approximately)

Figure 1 – Arrangement of test piece in test apparatus

1 200 ± 25
600 ± 25
A
550 ± 5
45° ± 2°
© IEC 2015
Dimensions in millimetres
IEC  1001/04
475 ± 5
– 10 – IEC 60332-1-2:2004+AMD1:2015 CSV
© IEC 2015
Dimensions in millimetres
45° ±2°
IEC
Key
1 lower edge of top support
2 test piece
3 position of impingement of blue cone

Figure 2 – Application of flame to test piece

475 ±5
© IEC 2015
Annex A
(informative)
Recommended performance requirements

The performance requirements for a particular type or class of insulated conductor or cable
should preferably be given in the individual cable standard. In the absence of any given
requirement it is recommended that those given below should be taken as a minimum
acceptable level.
The single insulated conductor or cable shall pass the test if the distance between the lower
edge of the top support and the onset of charring is greater than 50 mm.
In addition, a failure shall be recorded if charring extends downwards to a point greater than
540 mm from the lower edge of the top support.
If a failure is recorded, two more tests shall be carried out. If both tests result in passes, the
single insulated conductor or cable shall be deemed to have passed the test.

– 12 – IEC 60332-1-2:2004+AMD1:2015 CSV
© IEC 2015
Bibliography
IEC 60332-1-3, Tests on electric and optical fibre cables under fire conditions – Part 1-3: Test
for vertical flame propagation for a single small insulated conductor or cable – Procedure for
determination of flaming droplets/particles
IEC 60332-2-2, Tests on electric and optical fibre cables under fire conditions – Part 2-2: Test
for vertical flame propagation for a single small insulated conductor or cable – Procedure for
diffusion flame
IEC 60332-3 (all parts), Tests on electric cables under fire conditions – Test for vertical flame
spread of vertically-mounted bunched wires or cables
ISO 13943, Fire safety – Vocabulary

___________
– 14 – IEC 60332-1-2:2004+AMD1:2015 CSV
© IEC 2015
SOMMAIRE
AVANT-PROPOS . 15
1 Domaine d’application . 17
2 Références normatives . 17
3 Termes et définitions . 18
4 Appareillage d’essai . 18
5 Procédure . 18
5.1 Éprouvette d’essai . 18
5.2 Conditionnement . 18
5.3 Disposition de l'éprouvette . 18
5.4 Application de la flamme . 19
6 Evaluation des résultats d'essai . 20
Annexe A (informative) Recommandations pour les prescriptions de performance . 24
Bibliographie . 25

Figure 1 – Position de l’éprouvette dans l’appareil d’essai . 21
Figure 2 – Application de la flamme sur l’éprouvette . 23
Tableau 1 – Durée d’application de la flamme . 20

© IEC 2015
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
ESSAIS DES CÂBLES ÉLECTRIQUES ET À FIBRES OPTIQUES
SOUMIS AU FEU –
Partie 1-2: Essai de propagation verticale de la flamme
sur conducteur ou câble isolé –
Procédure pour flamme à prémélange de 1 kW
AVANT-PROPOS
1) La Commission Electrotechnique Internationale (IEC) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de l’IEC). L’IEC a pour
objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines
de l'électricité et de l'électronique. A cet effet, l’IEC – entre autres activités – publie des Normes
internationales, des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au
public (PAS) et des Guides (ci-après dénommés "Publication(s) de l’IEC"). Leur élaboration est confiée à des
comités d'études, aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les
organisations internationales, gouvernementales et non gouvernementales, en liaison avec l’IEC, participent
également aux travaux. L’IEC collabore étroitement avec l'Organisation Internationale de Normalisation (ISO),
selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de l’IEC concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de l’IEC
intéressés sont représentés dans chaque comité d’études.
3) Les Publications de l’IEC se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de l’IEC. Tous les efforts raisonnables sont entrepris afin que l’IEC
s'assure de l'exactitude du contenu technique de ses publications; l’IEC ne peut pas être tenue responsable de
l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de l’IEC s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de l’IEC dans leurs publications nationales
et régionales. Toutes divergences entre toutes Publications de l’IEC et toutes publications nationales ou
régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) L’IEC elle-même ne fournit aucune attestation de conformité. Des organismes de certification indépendants
fournissent des services d'évaluation de conformité et, dans certains secteurs, accèdent aux marques de
conformité de l’IEC. L’IEC n'est responsable d'aucun des services effectués par les organismes de certification
indépendants.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à l’IEC, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de l’IEC, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
de justice) et les dépenses découlant de la publication ou de l'utilisation de cette Publication de l’IEC ou de
toute autre Publication de l’IEC, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de l’IEC peuvent faire
l’objet de droits de brevet. L’IEC ne saurait être tenue pour responsable de ne pas avoir identifié de tels droits
de brevets et de ne pas avoir signalé leur existence.
Cette version consolidée de la Norme IEC officielle et de son amendement a été préparée pour
la commodité de l'utilisateur.
L’IEC 60332-1-2 édition 1.1 contient la première édition (2004-07) [documents 20/697/FDIS et
20/711/RVD] et son amendement 1 (2015-07) [documents 20/1591/FDIS et 20/1598/RVD].
Dans cette version Redline, une ligne verticale dans la marge indique où le contenu technique
est modifié par l’amendement 1. Les ajouts et les suppressions apparaissent en rouge, les
suppressions étant barrées. Une version Finale avec toutes les modifications acceptées est
disponible dans cette publication.

– 16 – IEC 60332-1-2:2004+AMD1:2015 CSV
© IEC 2015
La Norme internationale IEC 60332-1-2 a été établie par le comité d'études 20 de l’IEC:
Câbles électriques.
Elle a le statut d'une publication groupée de sécurité conformément au Guide IEC 104.
Cette publication a été rédigée selon les Directives ISO/IEC, Partie 2.
L’IEC 60332 comprend les parties suivantes, présentées sous le titre général Essais des
câbles électriques et à fibres optiques soumis au feu:
Partie 1-1: Essai de propagation verticale de la flamme sur conducteur ou câble isolé –
Appareillage d'essai
Partie 1-2: Essai de propagation verticale de la flamme sur conducteur ou câble isolé –
Procédure pour flamme à prémélange de 1kW
Partie 1-3: Essai de propagation verticale de la flamme sur conducteur ou câble isolé –
Procédure pour la détemination des particules/gouttelettes enflammées
Partie 2-1: Essai de propagation verticale de la flamme sur conducteur ou câble isolé de
petite section – Appareillage d'essai
Partie 2-2: Essai de propagation verticale de la flamme sur conducteur ou câble isolé de
petite section – Procédure pour une flamme de type à diffusion
Le comité a décidé que le contenu de la publication de base et de son amendement ne sera
pas modifié avant la date de stabilité indiquée sur le site web de l’IEC sous
"http://webstore.iec.ch" dans les données relatives à la publication recherchée. A cette date,
la publication sera
• reconduite,
• supprimée,
• remplacée par une édition révisée, ou
• amendée.
IMPORTANT – Le logo "colour inside" qui se trouve sur la page de couverture de cette
publication indique qu'elle contient des couleurs qui sont considérées comme utiles à
une bonne compréhension de son contenu. Les utilisateurs devraient, par conséquent,
imprimer cette publication en utilisant une imprimante couleur.

© IEC 2015
ESSAIS DES CÂBLES ÉLECTRIQUES ET À FIBRES OPTIQUES
SOUMIS AU FEU –
Partie 1-2: Essai de propagation verticale de la flamme
sur conducteur ou câble isolé –
Procédure pour flamme à prémélange de 1 kW

1 Domaine d’application
La présente partie de l’IEC 60332 spécifie la méthode d'essai de résistance à la propagation
verticale de la flamme sur conducteur ou câble électrique isolé ou sur câble à fibres optiques,
soumis au feu. L’appareillage d’essai est décrit dans l’IEC 60332-1-1.
NOTE 1 L’essai de l’IEC 60332-1-2 peut être réalisé simultanément avec celui de l’IEC 60332-1-3 si demandé.
L’Annexe A donne les recommandations pour les prescriptions de performance.
L’IEC 60332-1-2 donne des précisions sur l'emploi d'une flamme de type à prémélange de
1 kW et est destinée à un usage général. Cependant, la procédure spécifiée peut ne pas
convenir pour l'essai sur conducteur ou câble isolé de section totale inférieure à 0,5 mm , car
l’âme peut fondre avant la fin de l'essai, ou bien encore pour l'essai de petits câbles à fibres
optiques parce que le câble est rompu avant la fin de l'essai. Dans ces cas, la procédure
indiquée dans l’IEC 60332-2-2 est recommandée.
NOTE 2 Étant donné qu'il ne suffit pas d'utiliser un conducteur isolé ou un câble retardant la propagation de la
flamme et correspondant aux exigences de la présente norme pour empêcher la propagation du feu dans n'importe
quelles conditions d'installation, il est recommandé de prendre également des précautions spéciales d'installation
chaque fois que le risque de propagation du feu est grand, par exemple dans les cas de grandes longueurs de
faisceaux de câbles verticaux. Le fait qu'un échantillon de câble est conforme aux conditions requises de
comportement figurant dans la présente norme n'implique pas qu'un faisceau de câble du même type se
comportera nécessairement de façon identique. (Voir la série IEC 60332-3 ).
2 Références normatives
Les documents référencés ci-dessous sont indispensables pour appliquer ce document. Pour
les références datées, uniquement les éditions citées s’appliquent. Pour les références non
datées, on applique la dernière édition de la publication à laquelle il est fait référence, (y
compris les amendements).
IEC 60332-1-1, Essais des câbles électriques et à fibres optiques soumis au feu – Partie 1-1:
Essai de propagation verticale de la flamme sur conducteur ou câble isolé – Appareillage
d’essai
IEC 60695-4, Essais relatifs aux risques du feu – Partie 4: Terminologie relative aux essais
au feu
IEC 60811-203, Câbles électriques et à fibres optiques – Méthodes d’essai pour les matériaux
non-métalliques – Partie 203: Essais généraux – Mesure des dimensions extérieures
IEC Guide 104, Élaboration des publications de sécurité et utilisation des publications
fondamentales de sécurité et publications groupées de sécurité

– 18 – IEC 60332-1-2:2004+AMD1:2015 CSV
© IEC 2015
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent. Ils sont
issus de l’IEC 60695-4.
3.1
source d’allumage
source d'énergie qui provoque une combustion
[IEC 60695-4 :1993, définition 2.76 SOURCE: ISO 13943:2008, 1.489]
3.2
résidu charbonneux
résidu, noir de charbon, résultant d’une pyrolyse ou d’une combustion incomplète
[IEC 60695-4 :1993, définition 2.12 SOURCE: ISO 13943:2008, 4.38]
4 Appareillage d’essai
L’appareillage d’essai spécifié dans l’IEC 60332-1-1 doit être utilisé.
5 Procédure
5.1 Éprouvette d’essai
L'éprouvette d'essai doit être un morceau de conducteur ou de câble isolé de (600 ± 25) mm
de long.
Le diamètre de l'éprouvette d'essai doit être mesuré à l'aide de la méthode donnée dans
l'IEC 60811-203. La mesure doit être effectuée à chacun des trois emplacements, séparés
d'au moins 100 mm.
La moyenne des trois valeurs obtenues doit être arrondie pour obtenir le diamètre extérieur.
Si, dans le calcul, le second chiffre après la virgule est supérieur ou égal à 5, augmenter le
premier chiffre après la virgule d'une unité immédiatement supérieure; ainsi, par exemple,
5,75 est arrondi à 5,8. Si, dans le calcul, le second chiffre après la virgule est inférieur ou
égal à 4, conserver le premier chiffre après la virgule; ainsi, par exemple, 5,74 est arrondi à
5,7.
Le diamètre extérieur obtenu doit être utilisé en vue du choix de la durée d'application de la
flamme.
5.2 Conditionnement
Avant l'essai, toutes les éprouvettes doivent être conditionnées à (23 ± 5) °C pendant au
moins 16 h à une humidité relative de (50 ± 20) %.
Dans le cas d’un conducteur ou d’un câble isolé recouvert d'une couche de peinture ou de
laque, l'éprouvette est maintenue, avant d'effectuer le conditionnement, à la température de
(60 ± 2) °C pendant 4 h.
5.3 Disposition de l'éprouvette
L'éprouvette doit être solidement fixée à deux supports horizontaux avec des fils en cuivre de
dimension appropriée, en position verticale au centre de l’écran enveloppe métallique, comme
décrit en 4.2 de dans l’IEC 60332-1-1, de telle sorte que la distance entre la partie inférieure
du support supérieur et la partie supérieure du support inférieur soit de (550 ± 5) mm. De

© IEC 2015
plus, l'éprouvette doit être positionnée de telle sorte que son extrémité inférieure soit à
environ 50 mm de la base de l'écran enveloppe (voir Figure 1).
L'axe vertical de l'éprouvette doit être disposé de façon centrale dans l'écran enveloppe
(c'est-à-dire à une distance de 150 mm par rapport à chaque côté et de 225 mm par rapport à
l'arrière).
5.4 Application de la flamme
Avertissement concernant la sécurité
Des précautions doivent être prises lors de la conduite des essais pour préserver le personnel
contre:
a) le risque de feu ou d'explosion;
b) l'inhalation de fumées et/ou de produits toxiques, particulièrement lorsque des matériaux
halogénés sont brûlés;
c) les résidus nocifs.
5.4.1 Positionnement de la flamme
Un brûleur calibré, tel que celui décrit en 4.3 de dans l’IEC 60332-1-1, doit être allumé et les
débits recommandés de gaz et d'air ajustés aux valeurs spécifiées. Le brûleur doit être
positionné de telle sorte que la pointe du cône intérieur bleu de la flamme touche la surface
de l'éprouvette en un point situé à une distance de (475 ± 5) mm du bord inférieur du support
horizontal supérieur, le brûleur faisant un angle de (45 ± 2°) par rapport à l'axe vertical de
l’éprouvette (voir Figure 2). La position du brûleur doit être fixe pendant toute la durée
d'application de la flamme.
Pour les câbles méplats, le point d'application de la flamme doit être situé au milieu du côté
méplat du câble.
Dans le cas d'un conducteur ou d'un câble électrique isolé, si l'éprouvette devait se déplacer
de façon significative pendant l'essai, de façon à entraîner un résultat non valable, cette
dernière doit être maintenue en position droite par la fixation d'une charge d'environ 5 N/mm
de la zone du conducteur sur la partie inférieure de l'éprouvette, de telle sorte que la distance
entre le point de fixation de la charge et la partie inférieure du support supérieur mesure
(550 ± 5) mm. Dans de tels cas, l'éprouvette ne doit pas être fixée sur le support inférieur.
5.4.2 Durée de l'essai
La flamme doit être appliquée de façon continue pendant une durée dépendant du diamètre
du câble selon le Tableau 1.
– 20 – IEC 60332-1-2:2004+AMD1:2015 CSV
© IEC 2015
Tableau 1 – Durée d’application de la flamme
b
a
Durée d'application de la flamme
Diamètre extérieur de l'échantillon
s
mm
D ≤ 25 60 ± 2
25 < D ≤ 50 120 ± 2
50 < D ≤ 75 240 ± 2
D > 75 480 ± 2
a
Lorsque des câbles non circulaires (par exemple, des constructions de forme méplate) sont
essayés, la circonférence est mesurée et utilisée pour calculer un diamètre équivalent,
comme si le câble était circulaire. Pour les câbles non circulaires dont le rapport entre le
grand axe et le petit axe est inférieur à 3, la valeur nominale du petit axe doit être utilisée
comme le diamètre extérieur (D). Pour les câbles non circulaires dont le rapport entre le
grand axe et le petit axe se situe entre 3 et 16, le diamètre extérieur (D) doit être donné
comme la somme du grand axe et du petit axe divisée par 3,14 (π). Pour les câbles dont le
rapport entre le grand axe et le petit axe dépasse 16, les critères d'essai doivent être
fournis dans la norme de produit ou, dans le cas contraire, faire l'objet d'un accord
...
