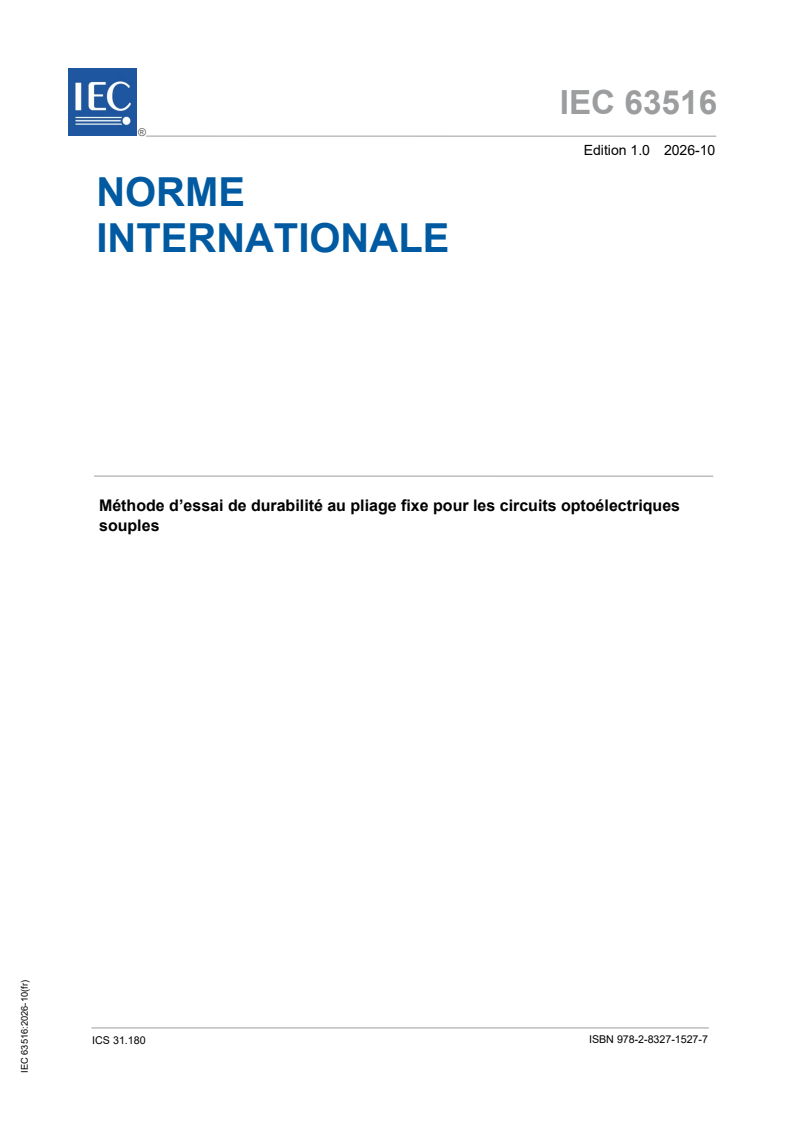

IEC 63516:2026

IEC 63516 ®
Edition 1.0 2026-10
NORME
INTERNATIONALE
Méthode d’essai de durabilité au pliage fixe pour les circuits optoélectriques
souples
ICS 31.180  ISBN 978-2-8327-1527-7

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni
utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et
les microfilms, sans l'accord écrit de l'IEC ou du Comité national de l'IEC du pays du demandeur. Si vous avez des
questions sur le copyright de l'IEC ou si vous désirez obtenir des droits supplémentaires sur cette publication, utilisez
les coordonnées ci-après ou contactez le Comité national de l'IEC de votre pays de résidence.

IEC Secretariat Tel.: +41 22 919 02 11
3, rue de Varembé info@iec.ch
CH-1211 Geneva 20 www.iec.ch
Switzerland
A propos de l'IEC
La Commission Electrotechnique Internationale (IEC) est la première organisation mondiale qui élabore et publie des
Normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications IEC
Le contenu technique des publications IEC est constamment revu. Veuillez vous assurer que vous possédez l’édition la
plus récente, un corrigendum ou amendement peut avoir été publié.

Recherche de publications IEC -  IEC Products & Services Portal - products.iec.ch
webstore.iec.ch/advsearchform Découvrez notre puissant moteur de recherche et consultez
La recherche avancée permet de trouver des publications gratuitement tous les aperçus des publications, symboles
IEC en utilisant différents critères (numéro de référence, graphiques et le glossaire. Avec un abonnement, vous aurez
texte, comité d’études, …). Elle donne aussi des toujours accès à un contenu à jour adapté à vos besoins.
informations sur les projets et les publications remplacées
ou retirées. Electropedia - www.electropedia.org
Le premier dictionnaire d'électrotechnologie en ligne au
IEC Just Published - webstore.iec.ch/justpublished monde, avec plus de 22 500 articles terminologiques en
Restez informé sur les nouvelles publications IEC. Just anglais et en français, ainsi que les termes équivalents
dans 25 langues additionnelles. Egalement appelé
Published détaille les nouvelles publications parues.
Disponible en ligne et une fois par mois par email. Vocabulaire Electrotechnique International (IEV) en ligne.

Service Clients - webstore.iec.ch/csc
Si vous désirez nous donner des commentaires sur cette
publication ou si vous avez des questions contactez-
nous: sales@iec.ch.

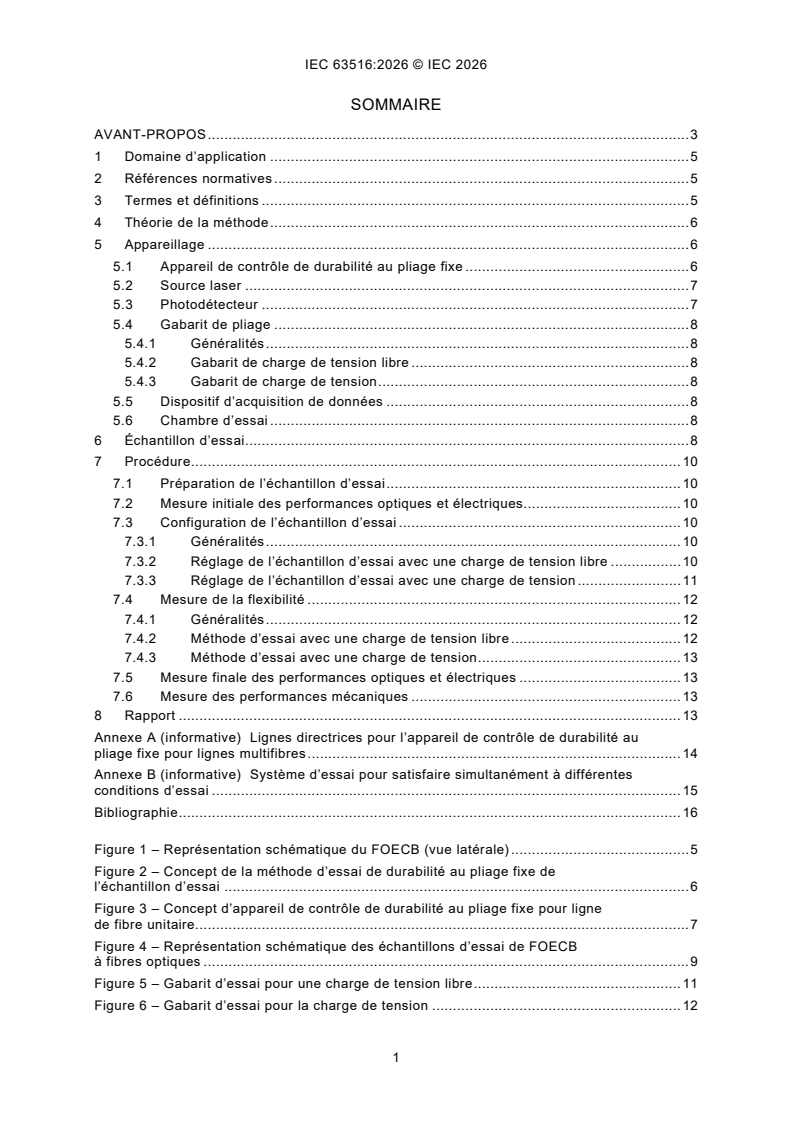

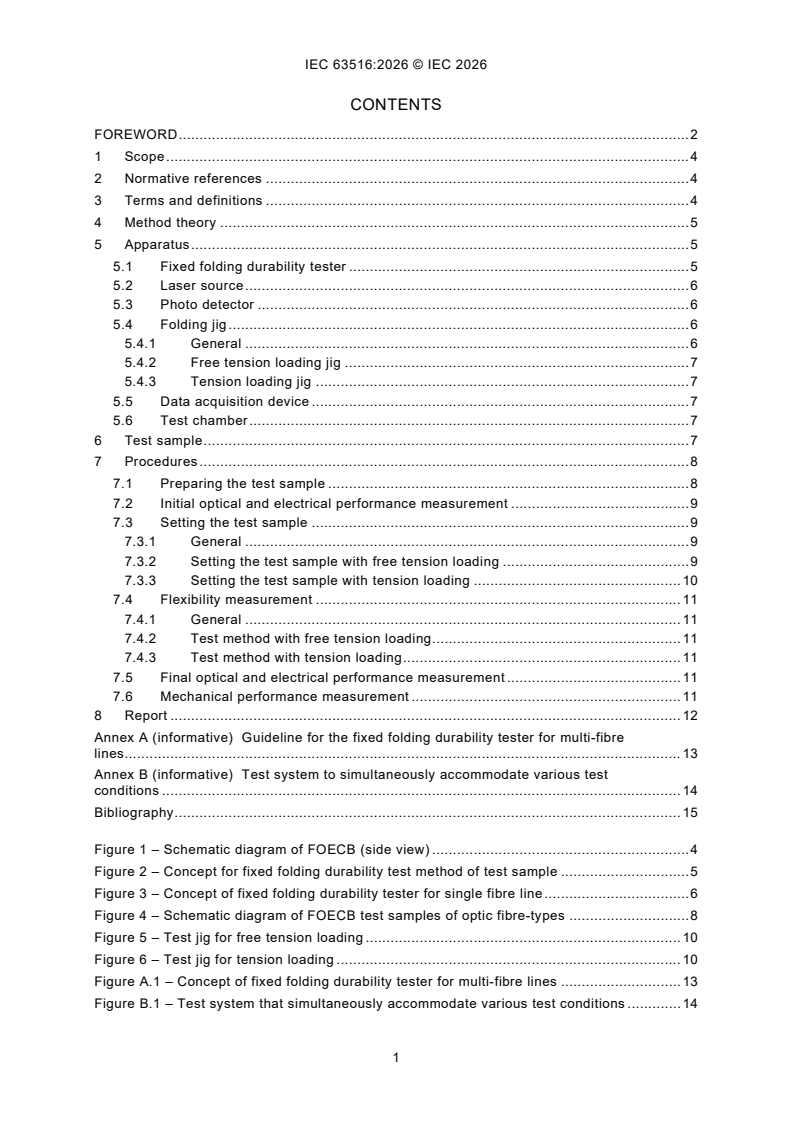

SOMMAIRE
AVANT-PROPOS . 3
1 Domaine d’application . 5
2 Références normatives . 5
3 Termes et définitions . 5
4 Théorie de la méthode . 6
5 Appareillage . 6
5.1 Appareil de contrôle de durabilité au pliage fixe . 6
5.2 Source laser . 7
5.3 Photodétecteur . 7
5.4 Gabarit de pliage . 8
5.4.1 Généralités . 8
5.4.2 Gabarit de charge de tension libre . 8
5.4.3 Gabarit de charge de tension . 8
5.5 Dispositif d’acquisition de données . 8
5.6 Chambre d’essai . 8
6 Échantillon d’essai. 8
7 Procédure . 10
7.1 Préparation de l’échantillon d’essai . 10
7.2 Mesure initiale des performances optiques et électriques. 10
7.3 Configuration de l’échantillon d’essai . 10
7.3.1 Généralités . 10
7.3.2 Réglage de l’échantillon d’essai avec une charge de tension libre . 10
7.3.3 Réglage de l’échantillon d’essai avec une charge de tension . 11
7.4 Mesure de la flexibilité . 12
7.4.1 Généralités . 12
7.4.2 Méthode d’essai avec une charge de tension libre . 12
7.4.3 Méthode d’essai avec une charge de tension . 13
7.5 Mesure finale des performances optiques et électriques . 13
7.6 Mesure des performances mécaniques . 13
8 Rapport . 13
Annexe A (informative) Lignes directrices pour l’appareil de contrôle de durabilité au
pliage fixe pour lignes multifibres . 14
Annexe B (informative) Système d’essai pour satisfaire simultanément à différentes
conditions d’essai . 15
Bibliographie . 16

Figure 1 – Représentation schématique du FOECB (vue latérale) . 5
Figure 2 – Concept de la méthode d’essai de durabilité au pliage fixe de
l’échantillon d’essai . 6
Figure 3 – Concept d’appareil de contrôle de durabilité au pliage fixe pour ligne
de fibre unitaire. 7
Figure 4 – Représentation schématique des échantillons d’essai de FOECB

à fibres optiques . 9
Figure 5 – Gabarit d’essai pour une charge de tension libre . 11
Figure 6 – Gabarit d’essai pour la charge de tension . 12

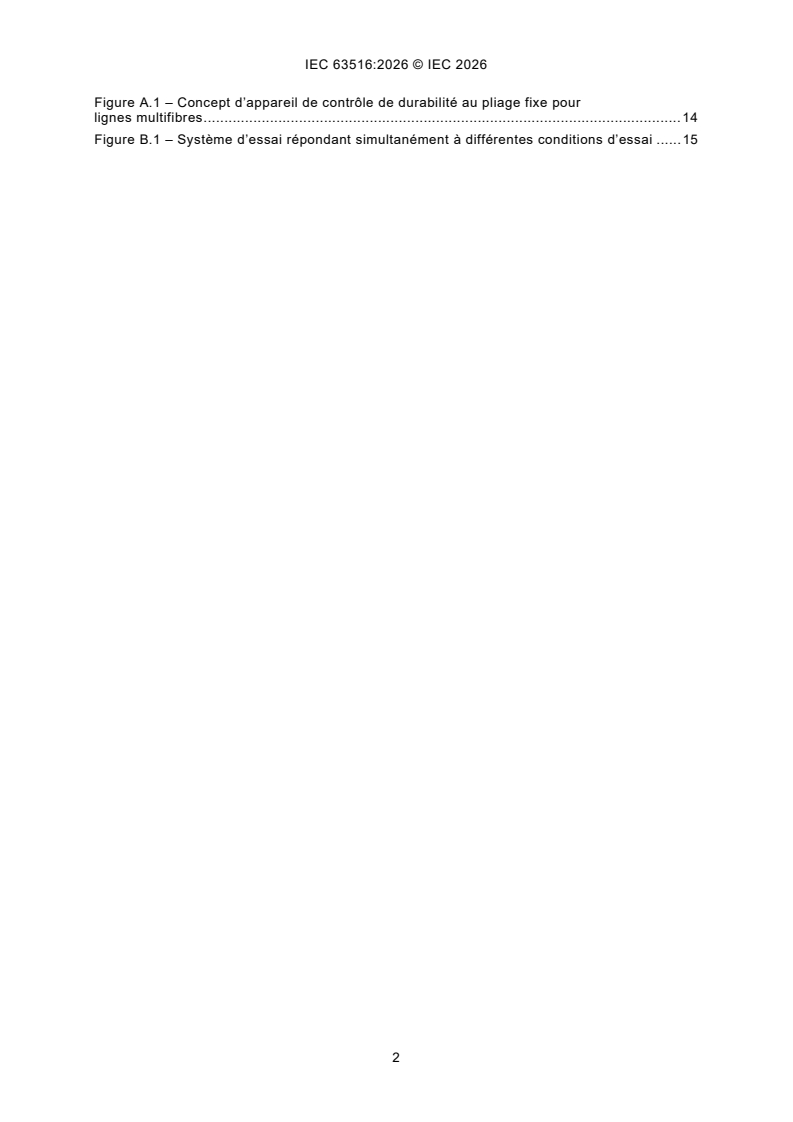

Figure A.1 – Concept d’appareil de contrôle de durabilité au pliage fixe pour
lignes multifibres . 14
Figure B.1 – Système d’essai répondant simultanément à différentes conditions d’essai . 15

COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
Méthode d’essai de durabilité au pliage fixe
pour les circuits optoélectriques souples

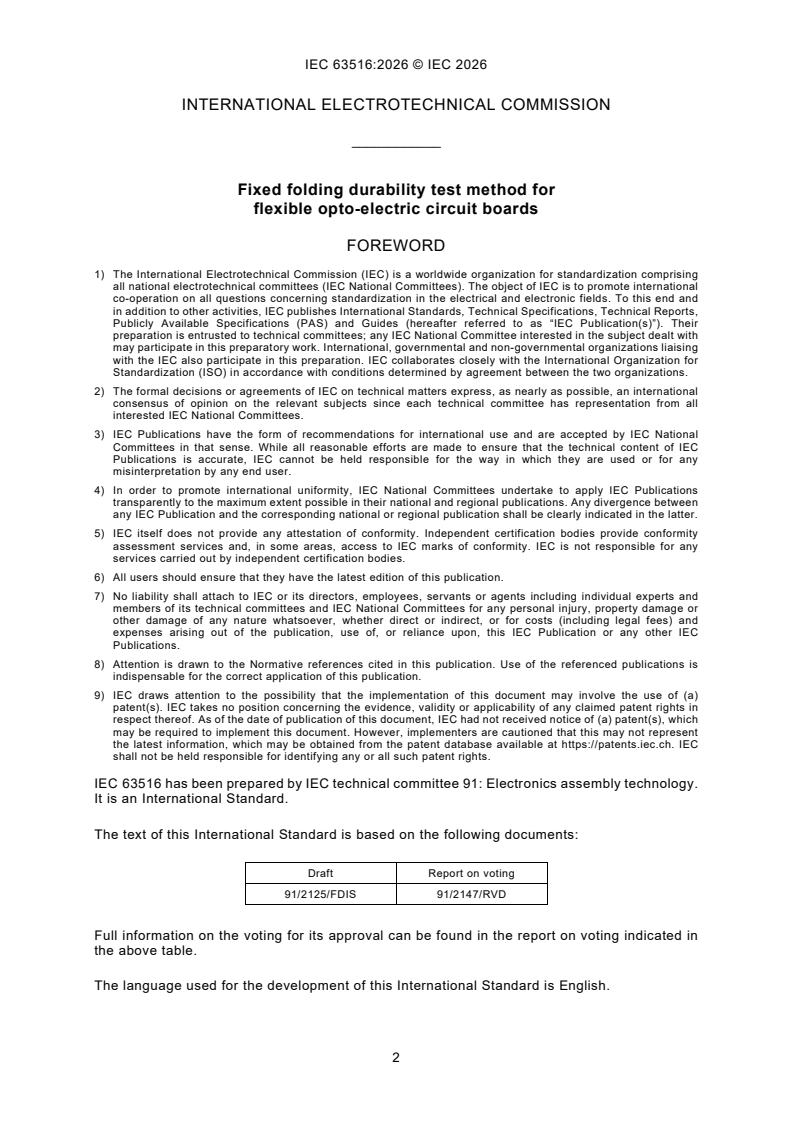

AVANT-PROPOS
1) La Commission Électrotechnique Internationale (IEC) est une organisation mondiale de normalisation composée
de l’ensemble des comités électrotechniques nationaux (Comités nationaux de l’IEC). L’IEC a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l’électricité et de l’électronique. À cet effet, l’IEC – entre autres activités – publie des Normes internationales,
des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au public (PAS) et des
Guides (ci-après dénommés "Publication(s) de l’IEC"). Leur élaboration est confié à des comités d’études, aux
travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les organisations
internationales, gouvernementales et non gouvernementales, en liaison avec l’IEC, participent également aux
travaux. L’IEC collabore étroitement avec l’Organisation Internationale de Normalisation (ISO), selon des
conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de l’IEC concernant les questions techniques représentent, dans la mesure du
possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de l’IEC intéressés
sont représentés dans chaque comité d’études.
3) Les Publications de l’IEC se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de l’IEC. Tous les efforts raisonnables sont entrepris afin que l’IEC
s’assure de l’exactitude du contenu technique de ses publications; l’IEC ne peut pas être tenue responsable de
l’éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d’encourager l’uniformité internationale, les Comités nationaux de l’IEC s’engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de l’IEC dans leurs publications nationales
et régionales. Toutes divergences entre toutes Publications de l’IEC et toutes publications nationales ou
régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) L’IEC elle-même ne fournit aucune attestation de conformité. Des organismes de certification indépendants
fournissent des services d’évaluation de conformité et, dans certains secteurs, accèdent aux marques de
conformité de l’IEC. L’IEC n’est responsable d’aucun des services effectués par les organismes de certification
indépendants.
6) Tous les utilisateurs doivent s’assurer qu’ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à l’IEC, à ses administrateurs, employés, auxiliaires ou mandataires,
y compris ses experts particuliers et les membres de ses comités d’études et des Comités nationaux de l’IEC,
pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre dommage de quelque
nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais de justice) et les dépenses
découlant de la publication ou de l’utilisation de cette Publication de l’IEC ou de toute autre Publication de l’IEC,
ou au crédit qui lui est accordé.
8) L’attention est attirée sur les références normatives citées dans cette publication. L’utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’IEC attire l’attention sur le fait que la mise en application du présent document peut entraîner l’utilisation d’un
ou de plusieurs brevets. L’IEC ne prend pas position quant à la preuve, à la validité et à l’applicabilité de tout
droit de brevet revendiqué à cet égard. À la date de publication du présent document, l’IEC n’avait pas reçu
notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa mise en application. Toutefois, il y a lieu
d’avertir les responsables de la mise en application du présent document que des informations plus récentes
sont susceptibles de figurer dans la base de données de brevets, disponible à l’adresse https://patents.iec.ch.
L’IEC ne saurait être tenue pour responsable de ne pas avoir identifié de tels droits de brevet.
L’IEC 63516 a été établie par le comité d’études 91 de l’IEC: Techniques d'assemblage des
composants électroniques. Il s’agit d’une Norme internationale.
Le texte de la présente Norme internationale est issu des documents suivants:
Projet Rapport de vote
91/2125/FDIS 91/2147/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à son approbation.
La langue employée pour l'élaboration de cette Norme internationale est l'anglais.
Ce document a été rédigé selon les Directives ISO/IEC, Partie 2, il a été développé selon les
Directives ISO/IEC, Partie 1 et les Directives ISO/IEC, Supplément IEC, disponibles sous
www.iec.ch/members_experts/refdocs. Les principaux types de documents développés par
l’IEC sont décrits plus en détail sous www.iec.ch/publications.
Le comité a décidé que le contenu de ce document ne sera pas modifié avant la date de stabilité
indiquée sur le site web de l’IEC sous webstore.iec.ch dans les données relatives au document
recherché. À cette date, le document sera
– reconduit,
– supprimé, ou
– révisé.
1 Domaine d’application
Le présent document spécifie la méthode d'essai pour fournir aux utilisateurs de câblage
optoélectrique des données d'essai de durabilité au pliage fixe de qualité uniforme. En
particulier, il spécifie une condition d’essai pour les états pliés sous tension et sans tension des
circuits optoélectriques souples de type à fibres optiques.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie
de leur contenu, des exigences du présent document. Pour les références datées, seule
l’édition citée s’applique. Pour les références non datées, la dernière édition du document de
référence s’applique (y compris les éventuels amendements).
IEC 62496-2-1, Cartes à circuits optiques - Partie 2-1: Mesures - Affaiblissement et isolation
optiques
IEC 60068-1, Essais d’environnement - Partie 1: Généralités et lignes directrices
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées
en normalisation, consultables aux adresses suivantes:
– IEC Electropedia: disponible à l’adresse https://www.electropedia.org/
– ISO Online browsing platform: disponible à l’adresse https://www.iso.org/obp
3.1
circuit optoélectrique souple
FOECB
carte de circuits imprimés souple qui contient à la fois des circuits optiques et des circuits
électriques, intégrés dans une feuille souple

Légende
1 circuit optique
2 circuit électrique
Figure 1 – Représentation schématique du FOECB (vue latérale)
Note 1 à l’article: La Figure 1 représente un exemple en vue de dessus d’un circuit optoélectrique souple.
Note 2 à l'article: L’abréviation "FOECB" est dérivée du terme anglais développé correspondant "Flexible Opto-
Electric Circuit Board".
3.2
durée limite de durabilité au pliage fixe
temps total écoulé jusqu’à la défaillance d’un spécimen soumis à des conditions spécifiques de
pliage fixe
4 Théorie de la méthode
L’appareil de contrôle de pliage fixe est un dispositif qui maintient un échantillon d’essai
composé de fibres optiques et de circuits électriques dans un état de pliage fixe pendant une
longue période. Ce système d’essai est un dispositif permettant de surveiller les variations des
signaux optiques circulant dans l’échantillon d’essai et d’évaluer la durabilité de l’échantillon
d’essai au cours du temps. Si l’échantillon d’essai est maintenu à l’état plié fixe pendant une
longue période avec un gabarit (barre cylindrique) dans l’appareil de contrôle, la détérioration
de la fibre optique progresse progressivement au fil du temps, puis se rompe à un certain
moment. Si l'échantillon d'essai est endommagé, le flux du signal optique dans le système
d'essai est coupé et l'intensité du signal électrique à l'extrémité de sortie du photodétecteur
peut être abaissée à une valeur proche de zéro. Le processus de flux de ce signal optique est
vérifié par l’intermédiaire du moniteur du PC dans le système d’essai, et il est confirmé que
l’échantillon d’essai utilisé pour l’essai de pliage fixe peut être dans un état qui ne peut plus
être utilisé en un certain point ou plus. Voir Figure 2.

Figure 2 – Concept de la méthode d’essai de durabilité au pliage fixe de
l’échantillon d’essai
5 Appareillage
5.1 Appareil de contrôle de durabilité au pliage fixe
L’appareil de contrôle de durabilité au pliage fixe pour une ligne de fibre unitaire (ci-après
système d’essai) doit être composé d’une source laser, d’un échantillon d’essai, d’un
photodétecteur et d’un dispositif d’acquisition de données.
Le câble optique doit être utilisé pour connecter la source laser et le photodétecteur centré sur
l’échantillon d’essai. En outre, la connexion entre le photodétecteur et le dispositif d’acquisition
de données (composé d’un multimètre et du PC) utilise un câble électrique (voir Figure 3).
Dans ce cas, il convient de choisir la longueur d’onde optique de la source laser et du
photodétecteur en fonction de l’utilisation de l’échantillon d’essai ou des besoins de l’utilisateur.
Le principe de fonctionnement du système d’essai est le suivant. Le signal optique émis par la
source laser est transmis au photodétecteur au travers de l’échantillon d’essai via le câble
optique, où il est converti en signal électrique (tension ou courant). Ici, l’intensité du signal
électrique à la borne de sortie du photodétecteur est proportionnelle à l’intensité du signal
optique traversant l’échantillon d’essai, et ces valeurs mesurées sont enregistrées à travers le
dispositif d’acquisition de données comprenant un ordinateur personnel (ci-après PC).
Figure 3 – Concept d’appareil de contrôle de durabilité

au pliage fixe pour ligne de fibre unitaire
Selon la demande de l’utilisateur, l’échantillon d’essai peut être constitué de plusieurs fibres
optiques. Dans ce cas, il convient de configurer le système d’essai en ajoutant un coupleur
optique.
Des lignes directrices générales concernant l’appareil d’essai de durabilité au pliage fixe pour
lignes multifibres sont décrites à l’Annexe A.
5.2 Source laser
La puissance de sortie optique de la source laser doit être significativement supérieure au

niveau de puissance minimal détecté par le détecteur optique et à l'atténuation (perte optique)
des échantillons. En particulier, la valeur d’atténuation (perte optique) de l’échantillon d’essai

varie en fonction de la courbure de la barre d’essai (barre cylindrique). La perte optique
augmente à mesure que la courbure diminue. Par conséquent, il convient de vérifier le niveau
de puissance optique d
...
