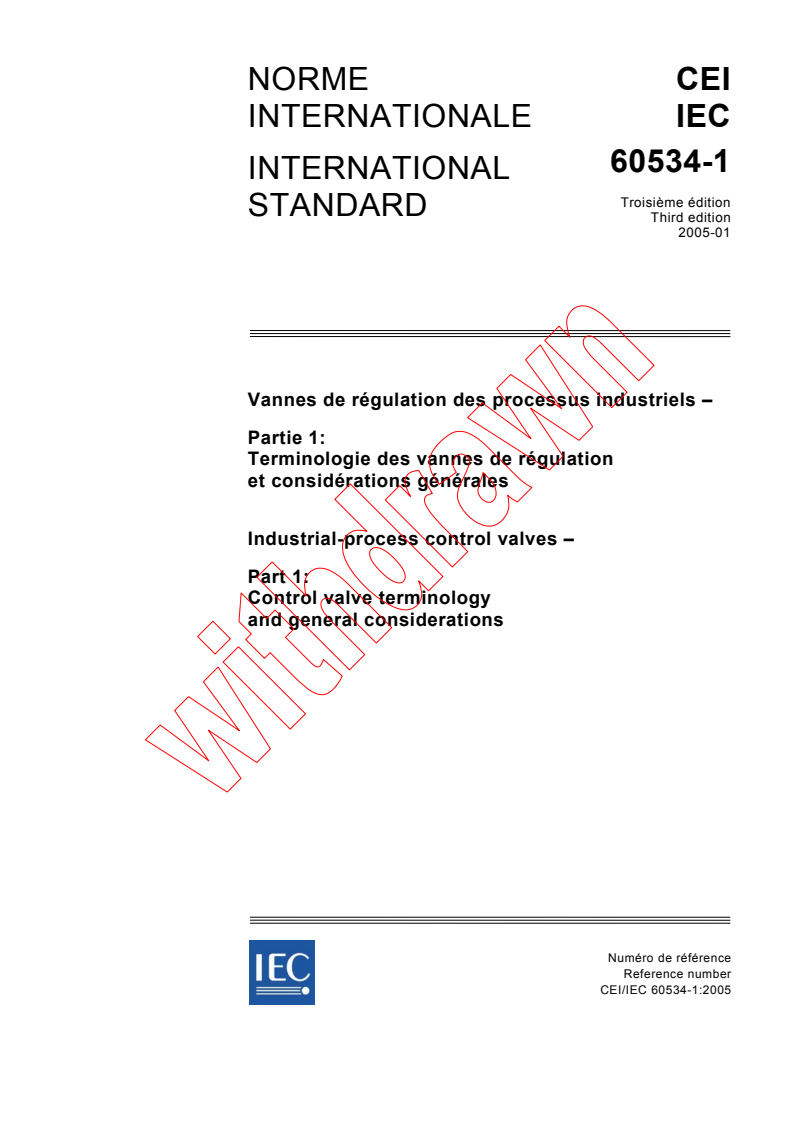

IEC 60534-1:2005

NORME CEI
INTERNATIONALE IEC
60534-1
INTERNATIONAL
Troisième édition
STANDARD
Third edition
2005-01
Vannes de régulation des processus industriels –
Partie 1:
Terminologie des vannes de régulation
et considérations générales
Industrial-process control valves –
Part 1:
Control valve terminology
and general considerations
Numéro de référence
Reference number
CEI/IEC 60534-1:2005
Publication numbering
As from 1 January 1997 all IEC publications are issued with a designation in the
60000 series. For example, IEC 34-1 is now referred to as IEC 60034-1.
Consolidated editions
The IEC is now publishing consolidated versions of its publications. For example,
edition numbers 1.0, 1.1 and 1.2 refer, respectively, to the base publication, the
base publication incorporating amendment 1 and the base publication incorporating
amendments 1 and 2.
Further information on IEC publications
The technical content of IEC publications is kept under constant review by the IEC,
thus ensuring that the content reflects current technology. Information relating to
this publication, including its validity, is available in the IEC Catalogue of
publications (see below) in addition to new editions, amendments and corrigenda.
Information on the subjects under consideration and work in progress undertaken
by the technical committee which has prepared this publication, as well as the list
of publications issued, is also available from the following:
x IEC Web Site (www.iec.ch)
x Catalogue of IEC publications
The on-line catalogue on the IEC web site (www.iec.ch/searchpub) enables you to
search by a variety of criteria including text searches, technical committees
and date of publication. On-line information is also available on recently issued
publications, withdrawn and replaced publications, as well as corrigenda.
x IEC Just Published
This summary of recently issued publications (www.iec.ch/online_news/ justpub)
is also available by email. Please contact the Customer Service Centre (see
below) for further information.
x Customer Service Centre
If you have any questions regarding this publication or need further assistance,
please contact the Customer Service Centre:
Email: custserv@iec.ch
Tel: +41 22 919 02 11
Fax: +41 22 919 03 00

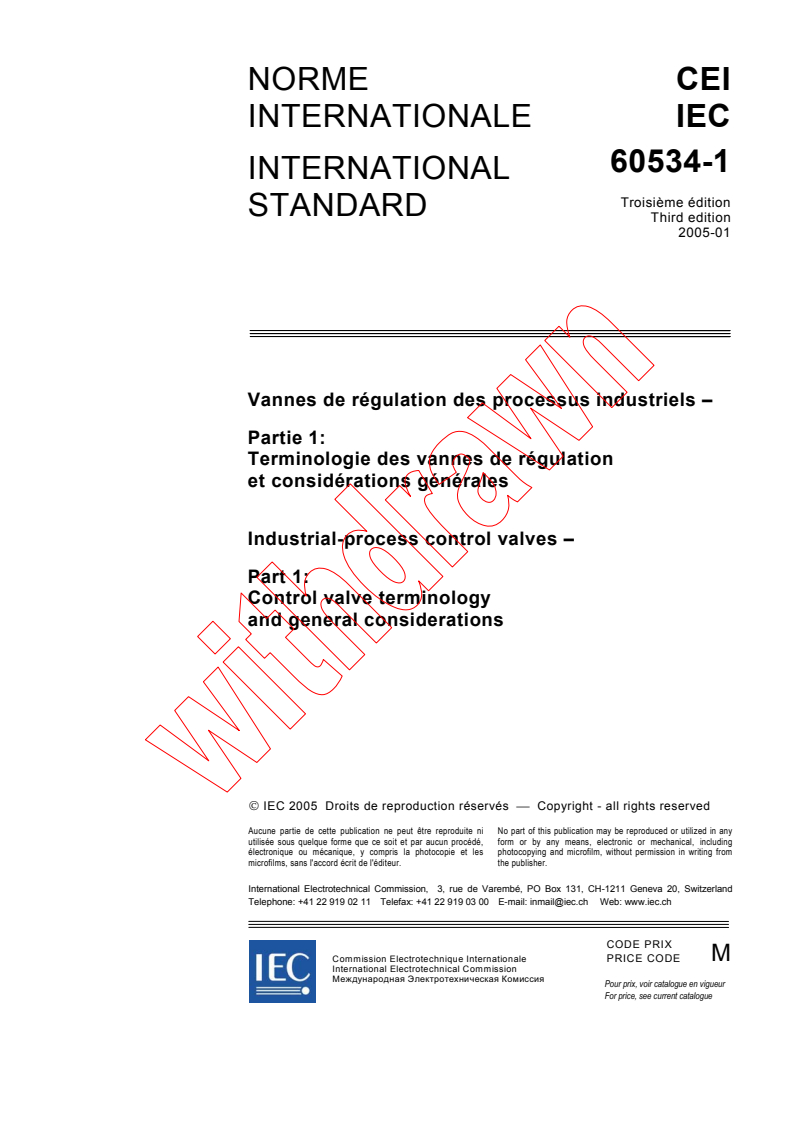

NORME CEI
INTERNATIONALE IEC
60534-1
INTERNATIONAL
Troisième édition
STANDARD
Third edition
2005-01
Vannes de régulation des processus industriels –
Partie 1:
Terminologie des vannes de régulation
et considérations générales
Industrial-process control valves –
Part 1:
Control valve terminology
and general considerations
 IEC 2005 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in any
utilisée sous quelque forme que ce soit et par aucun procédé, form or by any means, electronic or mechanical, including
électronique ou mécanique, y compris la photocopie et les photocopying and microfilm, without permission in writing from
microfilms, sans l'accord écrit de l'éditeur. the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale PRICE CODE M
International Electrotechnical Commission
ɆɟɠɞɭɧɚɪɨɞɧɚɹɗɥɟɤɬɪɨɬɟɯɧɢɱɟɫɤɚɹɄɨɦɢɫɫɢɹ
Pour prix, voir catalogue en vigueur
For price, see current catalogue

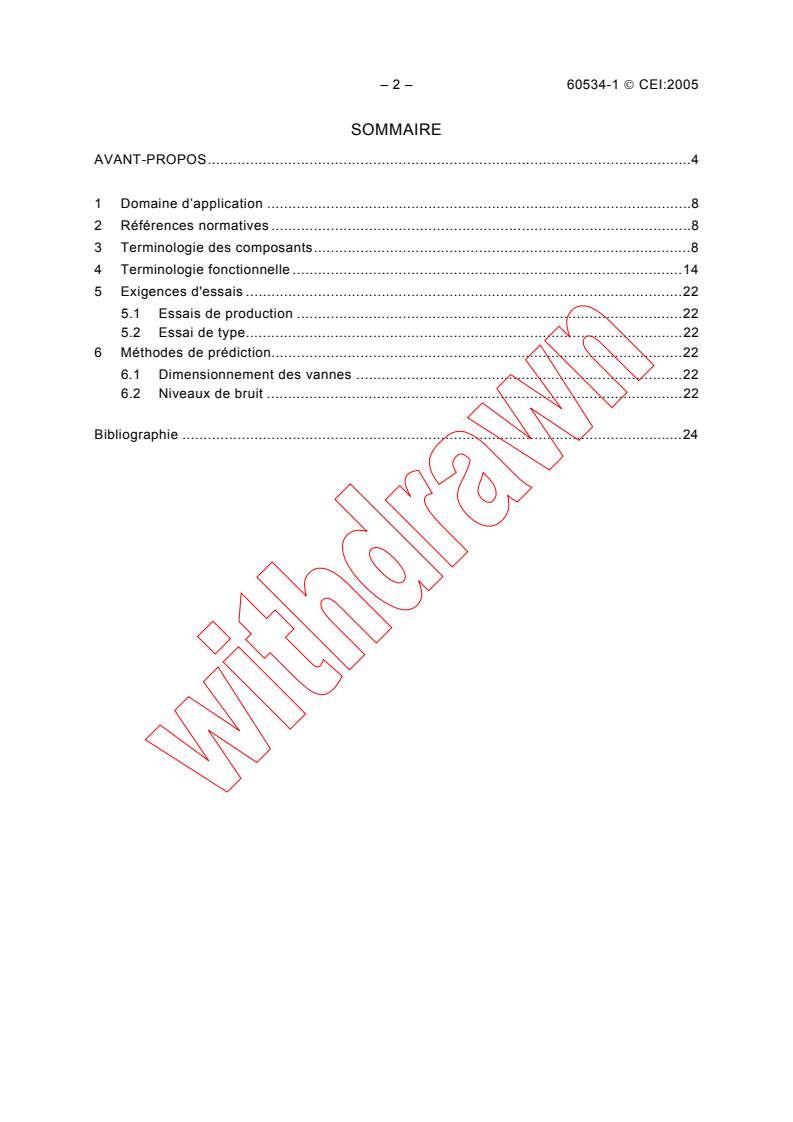

– 2 – 60534-1  CEI:2005
SOMMAIRE
AVANT-PROPOS.4
1 Domaine d’application .8
2 Références normatives .8
3 Terminologie des composants.8
4 Terminologie fonctionnelle .14
5 Exigences d'essais .22
5.1 Essais de production .22
5.2 Essai de type.22
6 Méthodes de prédiction.22
6.1 Dimensionnement des vannes .22
6.2 Niveaux de bruit .22
Bibliographie .24

60534-1  IEC:2005 – 3 –
CONTENTS
FOREWORD.5
1 Scope .9
2 Normative references .9
3 Component terminology .9
4 Functional terminology.15
5 Testing requirements .23
5.1 Production testing.23
5.2 Type testing .23
6 Prediction methods.23
6.1 Valve sizing.23
6.2 Noise levels.23
Bibliography .25

– 4 – 60534-1  CEI:2005
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
VANNES DE RÉGULATION DES PROCESSUS INDUSTRIELS –
Partie 1: Terminologie des vannes de régulation
et considérations générales
AVANT-PROPOS
1) La Commission Electrotechnique Internationale (CEI) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes
internationales, des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au
public (PAS) et des Guides (ci-après dénommés "Publication(s) de la CEI"). Leur élaboration est confiée à des
comités d'études, aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les
organisations internationales, gouvernementales et non gouvernementales, en liaison avec la CEI, participent
également aux travaux. La CEI collabore étroitement avec l'Organisation Internationale de Normalisation (ISO),
selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de la CEI
intéressés sont représentés dans chaque comité d’études.
3) Les Publications de la CEI se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de la CEI. Tous les efforts raisonnables sont entrepris afin que la CEI
s'assure de l'exactitude du contenu technique de ses publications; la CEI ne peut pas être tenue responsable
de l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de la CEI s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de la CEI dans leurs publications
nationales et régionales. Toutes divergences entre toutes Publications de la CEI et toutes publications
nationales ou régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) La CEI n’a prévu aucune procédure de marquage valant indication d’approbation et n'engage pas sa
responsabilité pour les équipements déclarés conformes à une de ses Publications.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à la CEI, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de la CEI, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
de justice) et les dépenses découlant de la publication ou de l'utilisation de cette Publication de la CEI ou de
toute autre Publication de la CEI, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de la CEI peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60534-1 a été établie par le sous-comité 65B: Dispositifs, du
comité d'études 65 de la CEI: Mesure et commande dans les processus industriels.
Cette troisième édition annule et remplace la seconde édition, parue en 1987, dont elle
constitue une révision technique.
Les modifications principales par rapport à l’édition précédente concernent une mise à jour
des définitions données dans la CEI 60534-1 en vue de les harmoniser avec la terminologie
actuelle.
60534-1  IEC:2005 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
INDUSTRIAL-PROCESS CONTROL VALVES –
Part 1: Control valve terminology
and general considerations
FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,
Technical Reports, Publicly Available Specifications (PAS) and Guides (hereafter referred to as “IEC
Publication(s)”). Their preparation is entrusted to technical committees; any IEC National Committee interested
in the subject dealt with may participate in this preparatory work. International, governmental and non-
governmental organizations liaising with the IEC also participate in this preparation. IEC collaborates closely
with the International Organization for Standardization (ISO) in accordance with conditions determined by
agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with an IEC Publication.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of
patent rights. IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60534-1 has been prepared by subcommittee 65B: Devices, of IEC
technical committee 65: Industrial-process measurement and control.
This third edition cancels and replaces the second edition published in 1987. This edition
constitutes a technical revision.
The main changes with respect to the previous edition are an update of the definitions given
in IEC 60534-1 in order to harmonize them with current terminology.

– 6 – 60534-1  CEI:2005
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
65B/543/FDIS 65B/545/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 2.
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant la date de
maintenance indiquée sur le site web de la CEI sous "http://webstore.iec.ch" dans les
données relatives à la publication recherchée. A cette date, la publication sera
• reconduite,
• supprimée,
• remplacée par une édition révisée, ou
• amendée.
La CEI 60534 comprend les parties suivantes, regroupées sous le titre général Vannes de
régulations des processus industriels:
Partie 1: Terminologie des vannes de régulation et considérations générales
Partie 2-1: Capacité d’écoulement – Equations de dimensionnement des vannes de
régulation pour l’écoulement des fluides dans les conditions d’installation
Partie 2-3: Capacité d’écoulement – Procédures d’essais
Partie 2-4: Capacité d’écoulement – Section quatre: Caractéristiques intrinsèques de débit
et coefficient intrinsèque de réglage
Partie 2-5: Capacité d’écoulement – Equations de dimensionnement pour l’écoulement des
fluides dans les vannes de régulation multi-étagées avec récupération entre
étages
Partie 3-1: Dimensions – Dimensions face à face des vannes de régulation à soupape, à
deux voies, à brides, à tête droite et dimensions face à axe des vannes de
régulation à soupape, à deux voies, à brides, d’équerre
Partie 3-2: Dimensions – Dimensions face à face des vannes de régulation rotatives
excepté les vannes papillon
Partie 3-3: Dimensions – Dimensions bout à bout des vannes de régulation à soupape à
deux voies, à corps droit avec embouts à souder
Partie 4: Inspection et essais individuels
Partie 5: Marquage
Partie 6-1: Détails d’assemblage pour le montage des positionneurs sur les actionneurs de
vannes de régulation – Section 1: Montage des positionneurs sur les actionneurs
linéaires
Partie 6-2: Détails d’assemblage pour le montage des positionneurs sur les actionneurs de
vannes de régulation – Montage des positionneurs sur les actionneurs rotatifs
Partie 7: Grille de définition de vanne de régulation
Partie 8-1: Considérations sur le bruit – Section un: Mesure en laboratoire du bruit crée par
un débit aérodynamique à travers une vanne de régulation
Partie 8-2: Considérations sur le bruit – Section 2: Mesure en laboratoire du bruit crée par
un écoulement hydrodynamique dans une vanne de régulation
Partie 8-3: Considérations sur le bruit – Méthode de prédiction du bruit aérodynamique des
vannes de régulation
Partie 8-4: Considérations sur le bruit – Section 4: Prédiction du bruit crée par un
écoulement hydrodynamique
60534-1  IEC:2005 – 7 –
The text of this standard is based on the following documents:
FDIS Report on voting
65B/543/FDIS 65B/545/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 2.
The committee has decided that the contents of this publication will remain unchanged until
the maintenance result date indicated on the IEC web site under http://webstore.iec.ch in the
data related to the specific publication. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
IEC 60534 consists of the following parts, under the general title Industrial-process control
valves:
Part 1: Control valve terminology and general considerations
Part 2-1: Flow capacity – Sizing equations for fluid flow under installed conditions
Part 2-3: Flow capacity – Test procedures
Part 2-4: Flow capacity – Section Four: Inherent flow characteristics and rangeability
Part 2-5: Flow capacity – Sizing equations for fluid flow through multistage control valves
with interstage recovery
Part 3-1: Dimensions – Face-to-face dimensions for flanged, two-way, globe-type, straight
pattern and centre-to-face dimensions for flanged, two-way, globe-type, angle
pattern control valves
Part 3-2: Dimensions – Face-to-face dimensions for rotary control valves except butterfly
valves
Part 3-3: Dimensions – End-to-end dimensions for buttweld, two-way, globe-type, straight
pattern control valves
Part 4: Inspection and routine testing
Part 5: Marking
Part 6-1: Mounting details for attachment of positioners to control valves – Section 1:
Positioner mounting on linear actuators
Part 6-2: Mounting details for attachment of positioners to control valves – Positioner
mounting on rotary actuators
Part 7: Control valve data sheet
Part 8-1: Noise considerations – Section One: Laboratory measurement of noise generated
by aedrodynamic flow through control valves
Part 8-2: Noise considerations – Section 2: Laboratory measurement of nois generated by
hydrodynamic flow through control valves
Part 8-3: Noise considerations – Control valve aerodynamic noise prediction method
Part 8-4: Noise considerations – Section 4: Prediction of noise generated by hydrodynamic
flow
– 8 – 60534-1  CEI:2005
VANNES DE RÉGULATION DES PROCESSUS INDUSTRIELS –
Partie 1: Terminologie des vannes de régulation
et considérations générales
1 Domaine d’application
Cette partie de la CEI 60534 est applicable à tous les types de vannes de régulation des
processus industriels (désignés ci-après comme vannes de régulation). Cette partie établit
une partie de la terminologie de base et fournit les conseils d’utilisation pour les autres
parties de la CEI 60534.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent
document. Pour les références datées, seule l'édition citée s'applique. Pour les références
non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
IEC 60534 (toutes les parties), Vannes de régulation des processus industriels
3 Terminologie des composants
3.1
vanne de régulation
dispositif actionné mécaniquement qui modifie la valeur du débit de fluide dans un système
de commande de processus. Il est constitué d'une vanne reliée à un actionneur capable de
faire varier la position d'un organe de fermeture dans la vanne en réponse à un signal du
système de commande
3.1.1
vanne de régulation avec organe de fermeture à mouvement linéaire
3.1.1.1
vanne à diaphragme
vanne dans laquelle un organe de fermeture souple isole le fluide du mécanisme de
manœuvre et garantit l'étanchéité vers l'atmosphère
3.1.1.2
robinet-vanne
vanne dont l'organe de fermeture est un tiroir plat qui se déplace parallèlement au plan du
siège
3.1.1.3
vanne à soupape (à tête droite ou d’équerre)
vanne dont l'organe de fermeture se déplace dans une direction perpendiculaire au plan du
ou des sièges
60534-1  IEC:2005 – 9 –
INDUSTRIAL-PROCESS CONTROL VALVES –
Part 1: Control valve terminology
and general considerations
1 Scope
This part of IEC 60534 applies to all types of industrial-process control valves (hereinafter
referred to as control valves). This part establishes a partial basic terminology list and
provides guidance on the use of all other parts of IEC 60534.
2 Normative references
The following referenced documents are indispensable for the application of this document.
For dated references, only the edition cited applies. For undated references, the latest edition
of the referenced document (including any amendments) applies.
IEC 60534 (all parts), Industrial-process control valves
3 Component terminology
3.1
control valve
power-operated device which changes the fluid flow rate in a process control system. It
consists of a valve connected to an actuator that is capable of changing the position of a
closure member in the valve in response to a signal from the controlling system
3.1.1
control valve with a linear motion closure member
3.1.1.1
diaphragm valve
valve in which a flexible closure member isolates the line fluid from the actuating mechanism
and provides a seal to the atmosphere
3.1.1.2
gate valve
valve whose closure member is a flat gate that moves in a direction parallel to the plane of
the seat
3.1.1.3
globe (angle) valve
valve in which the closure member moves in a direction perpendicular to the plane of the
seat(s)
– 10 – 60534-1  CEI:2005
3.1.2
vanne de régulation avec organe de fermeture à mouvement rotatif
3.1.2.1
vanne à tournant sphérique
vanne dont l'organe de fermeture est une sphère à passage intérieur. Le centre de la surface
sphérique coïncide avec l'axe de l'arbre
3.1.2.2
vanne à secteur sphérique
vanne dont l'organe de fermeture est un segment de sphère. Le centre de la surface
sphérique coïncide avec l'axe de l'arbre
3.1.2.3
vanne papillon
vanne avec un corps circulaire et dont l'organe de fermeture est un disque pivotant supporté
par son arbre. L'arbre et/ou l'organe de fermeture peuvent être centrés ou décalés
3.1.2.4
vanne à tournant
vanne dont l'organe de fermeture est cylindrique ou conique, avec un passage interne
3.1.2.5
vanne à obturateur excentré
vanne dont l'organe de fermeture excentré peut être en forme de segment sphérique ou
conique
3.2
vanne
ensemble constitué d'une enveloppe contenant la pression et renfermant un organe de
fermeture capable de faire varier le débit du fluide du processus
3.2.1
corps de vanne
partie de la vanne qui est la limite principale contenant la pression. Il comporte les passages
du fluide et les extrémités de raccordement aux tuyauteries
3.2.2
chapeau
partie de la vanne qui ferme une ouverture du corps et à travers laquelle passe la tige reliant
l’organe de fermeture à l’actionneur
3.2.3
raccordement d’extrémité
partie du corps de vanne qui permet de réaliser une liaison étanche à la pression avec la
tuyauterie transportant le fluide à contrôler
3.2.3.1
extrémités à bride
raccordements d’extrémité équipés d'une bride permettant une liaison étanche par
accouplement avec les brides correspondantes de la tuyauterie
3.2.3.2
extrémités sans brides
raccordements d’extrémité ne possédant pas de brides intégrées au corps de vanne. Les
extrémités du corps de vanne comportent des portées qui s'adaptent aux portées
correspondantes des brides des tuyauteries de liaison. L'installation est réalisée par serrage
de la vanne entre les brides des tuyauteries

60534-1  IEC:2005 – 11 –
3.1.2
control valve with a rotary motion closure member
3.1.2.1
ball valve
valve with a closure member that is a sphere with an internal passage. The centre of the
spherical surface is coincident with the axis of the shaft.
3.1.2.2
segmented ball valve
valve with a closure member that is a segment of a sphere. The centre of the spherical
surface is coincident with the axis of the shaft
3.1.2.3
butterfly valve
valve with a circular body and a rotary motion disk closure member, pivotally supported by its
shaft. The shaft and/or closure member may be centred or offset
3.1.2.4
plug valve
valve with a closure member that is cylindrical or conical, with an internal passage
3.1.2.5
eccentric plug valve
valve with an eccentric closure member that may be in the shape of a spherical or conical
segment
3.2
valve
assembly forming a pressure retaining envelope containing a closure member for changing
the flow rate of the process fluid
3.2.1
valve body
part of the valve which is the main pressure retaining boundary. It provides the fluid-flow
passageways and the pipe-connecting ends
3.2.2
bonnet
portion of the valve which closes an opening in the body and through which passes the stem
connecting the closure member to the actuator
3.2.3
end connection
valve body configuration provided to make a pressure tight joint to the pipe carrying the fluid
to be controlled
3.2.3.1
flanged ends
end connections incorporating flanges which allow pressure seals by mating with corres-
ponding flanges on the piping
3.2.3.2
flangeless ends
end connections where no flanges are incorporated on the valve body. Valve body ends
incorporate facings which mate with corresponding facings on flanges attached to the
connecting piping. Installation is accomplished by clamping
...
