IEC 60749-21:2004

IEC 60749-21
Edition 1.0 2004-03
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
Semiconductor devices – Mechanical and climatic test methods –
Part 21: Solderability
Dispositifs à semiconducteurs – Méthodes d’essais mécaniques et climatiques –
Partie 21: Brasabilité
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by
any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from either IEC or
IEC's member National Committee in the country of the requester.
If you have any questions about IEC copyright or have an enquiry about obtaining additional rights to this publication,
please contact the address below or your local IEC member National Committee for further information.

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite
ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie
et les microfilms, sans l'accord écrit de la CEI ou du Comité national de la CEI du pays du demandeur.
Si vous avez des questions sur le copyright de la CEI ou si vous désirez obtenir des droits supplémentaires sur cette
publication, utilisez les coordonnées ci-après ou contactez le Comité national de la CEI de votre pays de résidence.

IEC Central Office
3, rue de Varembé
CH-1211 Geneva 20
Switzerland
Email: inmail@iec.ch
Web: www.iec.ch
About the IEC
The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes
International Standards for all electrical, electronic and related technologies.

About IEC publications
The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the
latest edition, a corrigenda or an amendment might have been published.
ƒ Catalogue of IEC publications: www.iec.ch/searchpub
The IEC on-line Catalogue enables you to search by a variety of criteria (reference number, text, technical committee,…).
It also gives information on projects, withdrawn and replaced publications.
ƒ IEC Just Published: www.iec.ch/online_news/justpub
Stay up to date on all new IEC publications. Just Published details twice a month all new publications released. Available
on-line and also by email.
ƒ Electropedia: www.electropedia.org
The world's leading online dictionary of electronic and electrical terms containing more than 20 000 terms and definitions
in English and French, with equivalent terms in additional languages. Also known as the International Electrotechnical
Vocabulary online.
ƒ Customer Service Centre: www.iec.ch/webstore/custserv
If you wish to give us your feedback on this publication or need further assistance, please visit the Customer Service
Centre FAQ or contact us:
Email: csc@iec.ch
Tel.: +41 22 919 02 11
Fax: +41 22 919 03 00
A propos de la CEI
La Commission Electrotechnique Internationale (CEI) est la première organisation mondiale qui élabore et publie des
normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications CEI
Le contenu technique des publications de la CEI est constamment revu. Veuillez vous assurer que vous possédez
l’édition la plus récente, un corrigendum ou amendement peut avoir été publié.
ƒ Catalogue des publications de la CEI: www.iec.ch/searchpub/cur_fut-f.htm
Le Catalogue en-ligne de la CEI vous permet d’effectuer des recherches en utilisant différents critères (numéro de référence,
texte, comité d’études,…). Il donne aussi des informations sur les projets et les publications retirées ou remplacées.
ƒ Just Published CEI: www.iec.ch/online_news/justpub
Restez informé sur les nouvelles publications de la CEI. Just Published détaille deux fois par mois les nouvelles
publications parues. Disponible en-ligne et aussi par email.
ƒ Electropedia: www.electropedia.org
Le premier dictionnaire en ligne au monde de termes électroniques et électriques. Il contient plus de 20 000 termes et
définitions en anglais et en français, ainsi que les termes équivalents dans les langues additionnelles. Egalement appelé
Vocabulaire Electrotechnique International en ligne.
ƒ Service Clients: www.iec.ch/webstore/custserv/custserv_entry-f.htm
Si vous désirez nous donner des commentaires sur cette publication ou si vous avez des questions, visitez le FAQ du
Service clients ou contactez-nous:
Email: csc@iec.ch
Tél.: +41 22 919 02 11
Fax: +41 22 919 03 00
IEC 60749-21
Edition 1.0 2004-03
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
Semiconductor devices – Mechanical and climatic test methods –
Part 21: Solderability
Dispositifs à semiconducteurs – Méthodes d’essais mécaniques et climatiques –
Partie 21: Brasabilité
INTERNATIONAL
ELECTROTECHNICAL
COMMISSION
COMMISSION
ELECTROTECHNIQUE
PRICE CODE
INTERNATIONALE
S
CODE PRIX
ICS 31.080 ISBN 2-8318-8238-9
– 2 – 60749-21 © CEI:2004

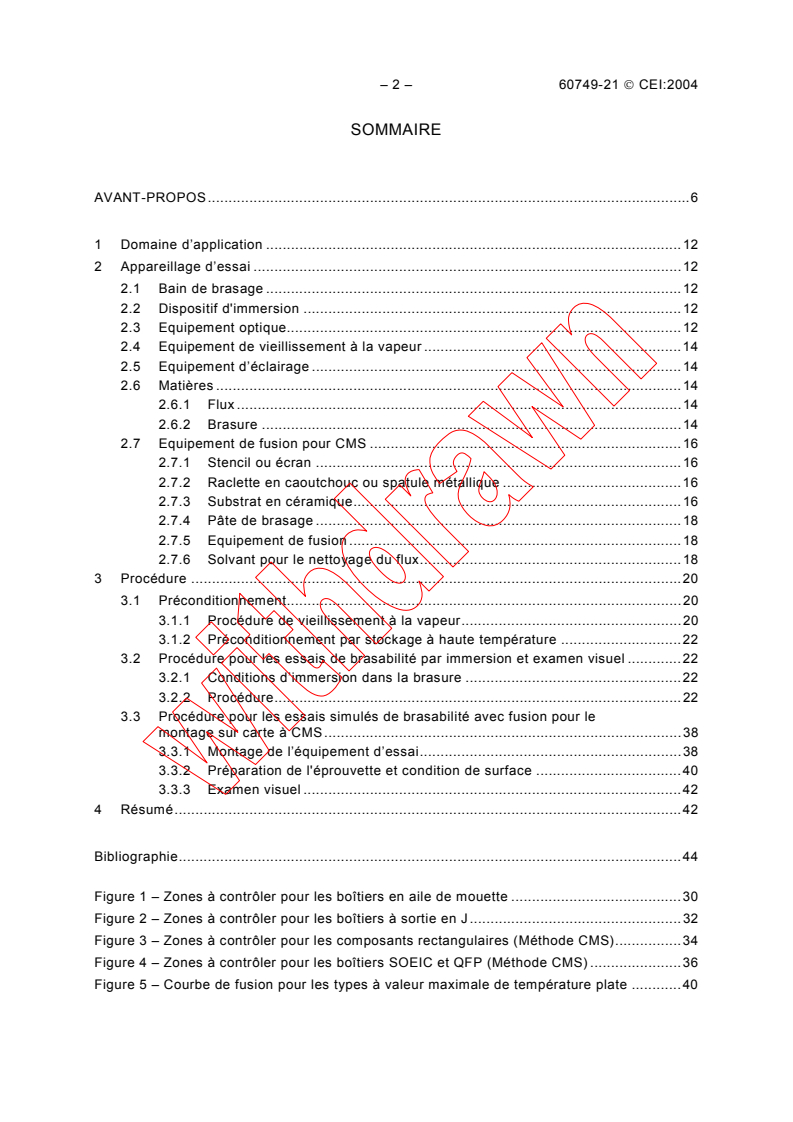

SOMMAIRE
AVANT-PROPOS.6

1 Domaine d’application .12
2 Appareillage d’essai .12
2.1 Bain de brasage .12
2.2 Dispositif d'immersion .12
2.3 Equipement optique.12
2.4 Equipement de vieillissement à la vapeur .14
2.5 Equipement d’éclairage .14
2.6 Matières .14
2.6.1 Flux .14
2.6.2 Brasure .14
2.7 Equipement de fusion pour CMS .16
2.7.1 Stencil ou écran .16
2.7.2 Raclette en caoutchouc ou spatule métallique .16
2.7.3 Substrat en céramique.16
2.7.4 Pâte de brasage .18
2.7.5 Equipement de fusion .18
2.7.6 Solvant pour le nettoyage du flux.18
3 Procédure .20
3.1 Préconditionnement.20
3.1.1 Procédure de vieillissement à la vapeur.20
3.1.2 Préconditionnement par stockage à haute température .22
3.2 Procédure pour les essais de brasabilité par immersion et examen visuel .22
3.2.1 Conditions d’immersion dans la brasure .22
3.2.2 Procédure.22
3.3 Procédure pour les essais simulés de brasabilité avec fusion pour le
montage sur carte à CMS.38
3.3.1 Montage de l’équipement d’essai.38
3.3.2 Préparation de l'éprouvette et condition de surface .40
3.3.3 Examen visuel .42
4 Résumé.42

Bibliographie.44

Figure 1 – Zones à contrôler pour les boîtiers en aile de mouette .30
Figure 2 – Zones à contrôler pour les boîtiers à sortie en J.32
Figure 3 – Zones à contrôler pour les composants rectangulaires (Méthode CMS).34
Figure 4 – Zones à contrôler pour les boîtiers SOEIC et QFP (Méthode CMS) .36
Figure 5 – Courbe de fusion pour les types à valeur maximale de température plate .40

60749-21 © IEC:2004 – 3 –
CONTENTS
FOREWORD.7

1 Scope.13
2 Test apparatus .13
2.1 Solder bath.13
2.2 Dipping device.13
2.3 Optical equipment .13
2.4 Steam ageing equipment .15
2.5 Lighting equipment .15
2.6 Materials .15
2.6.1 Flux .15
2.6.2 Solder .15
2.7 SMD reflow equipment .17
2.7.1 Stencil or screen .17
2.7.2 Rubber squeegee or metal spatula .17
2.7.3 Test substrate .17
2.7.4 Solder paste .19
2.7.5 Reflow equipment.19
2.7.6 Flux removal solvent.19
3 Procedure .21
3.1 Preconditioning .21
3.1.1 Preconditioning by steam ageing .21
3.1.2 Preconditioning by high temperature storage .23
3.2 Procedure for dip and look solderability testing .23
3.2.1 Solder dip conditions .23
3.2.2 Procedure.23
3.3 Procedure for simulated board mounting reflow solderability testing of SMDs.39
3.3.1 Test equipment set-up .39
3.3.2 Specimen preparation and surface condition .41
3.3.3 Visual inspection .43
4 Summary.43

Bibliography.45

Figure 1 – Areas to be inspected for gullwing packages.31
Figure 2 – Areas to be inspected for J-lead packages .33
Figure 3 – Areas to be inspected in rectangular components (SMD method) .35
Figure 4 – Areas to be inspected in SOIC and QFP packages (SMD method) .37
Figure 5 – Flat peak type reflow profile .41

– 4 – 60749-21 © CEI:2004
Tableau 1 – Conditions de vieillissement à la vapeur .20
Tableau 2 – Altitude en fonction de la température de vapeur.20
Tableau 3 – Conditions d’essai d’immersion dans la brasure .22
Tableau 4 – Limites maximales de contaminant de bain de brasage .28

60749-21 © IEC:2004 – 5 –
Table 1 – Steam ageing conditions .21
Table 2 – Altitude versus steam temperature .21
Table 3 – Solder dip test conditions .23
Table 4 – Maximum limits of solder bath contaminant .29

– 6 – 60749-21 © CEI:2004
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
DISPOSITIFS À SEMICONDUCTEURS –
MÉTHODES D’ESSAIS MÉCANIQUES ET CLIMATIQUES –

Partie 21: Brasabilité
AVANT-PROPOS
1) La Commission Electrotechnique Internationale (CEI) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes
internationales, des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au
public (PAS) et des Guides (ci-après dénommés "Publication(s) de la CEI"). Leur élaboration est confiée à des
comités d'études, aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les
organisations internationales, gouvernementales et non gouvernementales, en liaison avec la CEI, participent
également aux travaux. La CEI collabore étroitement avec l'Organisation Internationale de Normalisation (ISO),
selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de la CEI
intéressés sont représentés dans chaque comité d’études.
3) Les Publications de la CEI se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de la CEI. Tous les efforts raisonnables sont entrepris afin que la CEI
s'assure de l'exactitude du contenu technique de ses publications; la CEI ne peut pas être tenue responsable
de l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de la CEI s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de la CEI dans leurs publications
nationales et régionales. Toutes divergences entre toutes Publications de la CEI et toutes publications
nationales ou régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) La CEI n’a prévu aucune procédure de marquage valant indication d’approbation et n'engage pas sa
responsabilité pour les équipements déclarés conformes à une de ses Publications.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à la CEI, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de la CEI, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
de justice) et les dépenses découlant de la publication ou de l'utilisation de cette Publication de la CEI ou de
toute autre Publication de la CEI, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de la CEI peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60749-21 a été établie par le comité d'études 47 de la CEI:
Dispositifs à semiconducteurs.
Cette norme annule et remplace la IEC/PAS 62173 publiée en 2000. Cette première édition
constitue une révision technique.
Cette partie de la série CEI 60749 termine la révision complète de la CEI 60749 (1996).
Cette version bilingue, publiée en 2005-10, correspond à la version anglaise.
Le texte anglais de cette norme est issu des documents 47/1741/FDIS et 47/1749/RVD.

60749-21 © IEC:2004 – 7 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
SEMICONDUCTOR DEVICES –
MECHANICAL AND CLIMATIC TEST METHODS –

Part 21: Solderability
FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,
Technical Reports, Publicly Available Specifications (PAS) and Guides (hereafter referred to as “IEC
Publication(s)”). Their preparation is entrusted to technical committees; any IEC National Committee interested
in the subject dealt with may participate in this preparatory work. International, governmental and non-
governmental organizations liaising with the IEC also participate in this preparation. IEC collaborates closely
with the International Organization for Standardization (ISO) in accordance with conditions determined by
agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with an IEC Publication.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of
patent rights. IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60749-21 has been prepared by IEC technical committee 47:
Semiconductor devices.
This standard cancels and replaces IEC/PAS 62173 published in 2000. This first edition
constitutes a technical revision.
This part of the IEC 60749 series completes the full revision of IEC 60749 (1996).
This bilingual version, published in 2005-10, corresponds to the English version.

– 8 – 60749-21 © CEI:2004
Le rapport de vote 47/1749/RVD donne toute information sur le vote ayant abouti à
l’approbation de cette norme.
La version française de cette norme n’a pas été soumise au vote.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 2.
La CEI 60749 comprend les parties suivantes sous le titre général Dispositifs à
semiconducteurs – Méthodes d’essais mécaniques et climatiques:
Partie 1: Généralités
Partie 2: Basse pression atmosphérique
Partie 3 : Examen visuel externe
Partie 4: Essai continu fortement accéléré de contrainte de chaleur humide (HAST)
Partie 5: Essai continu de durée de vie sous température et humidité avec polarisation
Partie 6: Stockage à haute température
Partie 7: Mesure de la teneur en humidité interne et analyse des autres gaz résiduels
Partie 8: Etanchéité
Partie 9: Permanence du marquage
Partie 10: Chocs mécaniques
Partie 11: Variations rapides de température - Méthode des deux bains
Partie 12: Vibrations, fréquences variables
Partie 13 : Atmosphère saline
Partie 14: Robustesse des sorties (integrité des connexions)
Partie 15: Résistance à la température de soudage pour dispositifs par trous traversants
Partie 16: Détection de bruit d'impact de particules (PIND)
Partie 17: Irradiation aux neutrons
Partie 18: Rayonnements ionisants (dose totale)
Partie 19: Résistance de la pastille au cisaillement
Partie 20: Résistance des CMS à boîtier plastique à l'effet combiné de l'humidité et de la
chaleur de soudage
Partie 21: Brasabilité
Partie 22: Robustesse des contacts soudés
Partie 23 : Durée de vie en fonctionnement à haute température
Partie 24: Résistance à l’humidité accélérée - HAST sans polarization
Partie 25: Cycles de température
Partie 26: Essai de sensibilité aux décharges électrostatiques (DES) - Modèle du corps
humain (HBM)
Partie 27: Essai de sensibilité aux décharges électrostatiques (DES) - Modèle de machine
(MM)
Partie 28: Essai de sensibilité aux décharges électrostatiques (DES) – Modèle de dispositif
chargé (CDM)
———————
A publier
60749-21 © IEC:2004 – 9 –
The text of this standard is based on the following documents:
FDIS Report on voting
47/1741/FDIS 47/1749/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
The French version of this standard has not been voted upon.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 2.
IEC 60749 consists of the following parts, under the general title Semiconductor devices –
Mechanical and climatic test methods:
Part 1: General
Part 2: Low air pressure
Part 3: External visual inspection
Part 4: Damp heat, steady state, highly accelerated stress test (HAST)
Part 5: Steady-state temperature humidity bias life test
Part 6: Storage at high temperature
Part 7: Internal moisture content measurement and the analysis of other residual gases
Part 8: Sealing
Part 9: Permanence of marking
Part 10: Mechanical shock
Part 11: Rapid change of temperature – Two-fluid-bath method
Part 12: Vibration, variable frequency
Part 13: Salt atmosphere
Part 14: Robustness of terminations (lead integrity)
Part 15: Resistance to soldering temperature for through-hole mounted devices
Part 16: Particle impact noise detection (PIND)
Part 17: Neutron irradiation
Part 18: Ionizing radiation (total dose)
Part 19: Die shear strength
Part 20: Resistance of plastic-encapsulated SMDs to the combined effect of moisture and
soldering heat
Part 21: Solderability
Part 22: Bond strength
Part 23: High temperature operating life
Part 24: Accelerated moisture resistance – Unbiased HAST
Part 25: Temperature cycling
Part 26: Electrostatic discharge (ESD) sensitivity testing – Human body model (HBM)
Part 27: Electrostatic discharge (ESD) sensitivity testing – Machine model (MM)
Part 28: Electrostatic discharge (ESD) sensitivity testing – Charged device model (CDM)
———————
To be published
– 10 – 60749-21 © CEI:2004
Partie 29: Essai de verrouillage
Partie 30: Préconditionnement des composants pour montage en surface non hermétiques
avant les essais de fiabilité
Partie 31: Inflammabilité des dispositifs à encapsulation plastique (cas d'une cause interne
d'inflammation)
Partie 32: Inflammabilité des dispositifs à encapsulation plastique (cas d'une cause
extérieure d'inflammation)
Partie 33: Résistance à l'humidité accélérée - autoclave sans polarisation
Partie 34: Cycles en puissance
Partie 35: Microscopie acoustique pour composants électroniques à boîtier plastique
Partie 36: Accélération constante
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant la date de
maintenance indiquée sur le site web de la CEI sous «http://webstore.iec.ch» dans les
données relatives à la publication recherchée. A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
———————
A publier
60749-21 © IEC:2004 – 11 –
Part 29: Latch-up test
Part 30: Preconditioning of non-hermetic surface mount devices prior to reliability testing
Part 31: Flammability of plastic-encapsulated devices (internally induced)
Part 32: Flammability of plastic-encapsulated devices (externally induced)
Part 33: Accelerated moisture resistance – Unbiased autoclave
Part 34: Power cycling
Part 35: Acoustic microscopy for plastic encapsulated electronic components
Part 36: Acceleration, steady state
The committee has decided that the contents of this publication will remain unchanged until
the maintenance result date indicated on the IEC web site under "http://webstore.iec.ch" in
the data related to the specific publication. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
———————
To be published
– 12 – 60749-21 © CEI:2004
DISPOSITIFS À SEMICONDUCTEURS –
MÉTHODES D’ESSAIS MÉCANIQUES ET CLIMATIQUES –

Partie 21: Brasabilité
1 Domaine d’application
L’objet de cette méthode d’essai est de fournir un moyen pour déterminer la brasabilité des
sorties des boîtiers de dispositifs qui sont destinées à être fixées sur une autre surface en
utilisant de la brasure étain-plomb ou sans-plomb pour réaliser cette fixation.
Cette méthode d’essai décrit une procédure pour les essais de brasabilité par "immersion
puis examen visuel" des dispositifs à montage en surface (CMS) par trous traversants, axial
et en surface, ainsi qu'une procédure optionnelle d'essai de brasabilité pour des CMS pour
montage en surface sur carte afin de permettre la simulation du processus de brasage devant
être utilisé dans l’application du dispositif. La méthode d'essai fournit également des
conditions optionnelles pour le vieillissement.
Cet essai est considéré comme destructif sauf indication contraire dans la spécification
applicable.
NOTE 1 Cette méthode d’essai est en accord général avec la CEI 60068, mais c’est le texte ci-dessous qui
s’applique compte tenu des exigences spécifiques que présentent les semiconducteurs.
NOTE 2 Cette méthode d'essai ne prend pas en compte l'effet des contraintes thermiques qui peuvent se
produire pendant la procédure de brasure. Il convient de faire référence aux CEI 60749-15 ou 60749-20.
NOTE 3 Cette méthode d'essai climatique et mécanique se référant à la brasabilité constitue une refonte
complète de l'essai contenu dans la CEI 60749 (1996) Chapitre 2, Paragraphe 2.1.
2 Appareillage d’essai
Cette méthode d'essai nécessite l'équipement suivant.
2.1 Bain de brasage
Le bain de brasage doit avoir une profondeur d'au mois 40 mm et un volume d'au moins
300 ml pour contenir au moins 1 kg de brasure. L'appareillage doit être capable de maintenir
la brasure à la température spécifiée à ± 5 °C.
2.2 Dispositif d'immersion
Un dispositif mécanique d’immersion capable de contrôler les rythmes d’immersion et
émersion des sorties et d’offrir un temps de maintien (durée d’immersion totale à la
profondeur exigée) dans le bain de brasage comme spécifié doit être utilisé.
2.3 Equipement optique
Un microscope optique capable d’offrir un contrôle avec grossissement de 10x à 20x doit être
utilisé.
60749-21 © IEC:2004 – 13 –
SEMICONDUCTOR DEVICES –
MECHANICAL AND CLIMATIC TEST METHODS –

Part 21: Solderability
1 Scope
This part of IEC 60749 establishes a standard procedure for determining the solderability of
device package terminations that are intended to be joined to another surface using tin-lead
(SnPb) or lead-free (Pb-free) solder for the attachment.
This test method provides a procedure for ‘dip and look’ solderability testing of through hole,
axial and surface mount devices (SMDs) as well as an optional procedure for a board
mounting solderability test for SMDs for the purpose of allowing simulation of the soldering
process to be used in the device application. The test method also provides optional
conditions for ageing.
This test is considered destructive unless otherwise detailed in the relevant specification.
NOTE 1 This test method is in general accord with IEC 60068, but due to specific requirements of semi-
conductors, the following text is applied.
NOTE 2 This test method does not assess the effect of thermal stresses which may occur during the soldering
process. Reference should be made IEC 60749-15 or IEC 60749-20.
NOTE 3 This mechanical and climatic test method as it relates to solderability, is a complete rewrite of the test
contained in Subclause 2.1 of Chapter 2 of IEC 60749 (1996).
2 Test apparatus
This test method requires the following equipment.
2.1 Solder bath
The solder bath shall be not less than 40 mm in depth and not less than 300 ml in volume
such that it can contain at least 1 kg of solder. The apparatus shall be capable of maintaining
the solder at the specified temperature within ±5 °C.
2.2 Dipping device
A mechanical dipping device capable of controlling the rates of immersion and emersion of
the terminations and providing a dwell time (time of total immersion to the required depth) in
the solder bath as specified shall be used.
2.3 Optical equipment
An optical microscope capable of providing magnification inspection from 10× to 20× shall be
used.
– 14 – 60749-21 © CEI:2004
2.4 Equipement de vieillissement à la vapeur
On doit utiliser un conteneur insensible à la corrosion et un couvercle de taille suffisante pour
permettre le placement des éprouvettes à l’intérieur de la cuve. Les éprouvettes doivent être
placées de telle manière que leur partie la plus basse soit au minimum à 40 mm au-dessus de
la surface de l’eau. Une méthode adaptée pour maintenir les éprouvettes doit être improvisée
en utilisant une matière non contaminatrice.
NOTE Pendant le vieillissement à la vapeur, il convient que les dispositifs en essai soient situés de manière à
éviter que l'eau (vapeur condensée) s'égoutte sur eux.
2.5 Equipement d’éclairage
L’équipement d’éclairage à utiliser doit offrir un éclairement uniforme, non éblouissant, non
directionnel de l'éprouvette.
2.6 Matières
2.6.1 Flux
Sauf indication contraire dans la spécification applicable, le flux doit être composé en masse
de 25 % de colophane dans 75 % en masse de solvant de 2-propanol (isopropanol) à 99,5 %
(min.) en masse. La gravité spécifique du flux doit être maintenue dans la plage comprise
entre 0,838 et 0,913 à 25 °C. La spécification doit être la suivante:
Colophane
Couleur selon spécification de couleur WW ou plus pale
Indice d’acidité 155 (minimum)
(colophane mg KOH/g )
Point de ramollissement
70 °C (minimum)
(boule et anneau)
Point de d’écoulement
76 °C (minimum)
(selon Ubbelohde)
Cendres 0,05 % maximum
Solubilité une solution de colophane dans une proportion égale en
masse de 2-propanol (isopropanol) doit être claire, et,
après une semaine à température ambiante, il ne doit pas
y avoir de signe de dépôt.
2-propanol (isopropanol)
Pureté Minimum 99,5 % 2-propanol (isopropanol) en masse
Acidité comme acide acétique Maximum 0,002 % de la masse
(autre que dioxyde de carbone)
Matière non volatile Maximum 2 mg par 100 ml.
2.6.2 Brasure
2.6.2.1 Etain-plomb
Sauf indication contraire dans la spécification applicable, la spécification de brasure pour
SnPb doit être la suivante:
60749-21 © IEC:2004 – 15 –
2.4 Steam ageing equipment
A non-corrodible container and cover of sufficient size to allow the placement of specimens
inside the vessel shall be used. The specimens shall be placed such that the lowest portion of
the specimen is a minimum of 40 mm above the surface of the water. A suitable method of
supporting the specimens shall be improvised using non-contaminating material.
NOTE During steam ageing, the test devices should be located in a manner so as to prevent water (steam
condensate) from dripping on them.
2.5 Lighting equipment
A lighting system shall be used that will provide a uniform, non-glare, non-directional
illumination of the specimen.
2.6 Materials
2.6.1 Flux
Unless otherwise detailed in the relevant specification, the flux shall consist of 25 % by weight
colophony in 75 % by weight of a 99,5 % (min.) by weight 2-propanol (issopropanol) solvent.
The specific gravity of the flux shall be maintained within the range of 0,838 to 0,913 at 25 °C.
The specification shall be as follows:
Colophony
Colour To WW colour specification or paler
Acid value (mg KOH/g colophony) 155 (minimum)
Softening point (ball and ring) 70 °C (minimum)
Flow point (Ubbelohde) 76 °C (minimum)
Ash 0,05 % (maximum).
Solubility A solution of the colophony in an equal part by weight
of 2-propanol (isopropanol) shall be clear, and after a
week at room temperature there shall be no sign of a
deposit.
2-propanol (isopropanol)
Purity Minimum 99,5 % 2-propanol (isopropanol) by weight
Acidity as acetic acid Maximum 0,002 % weight (other than carbon dioxide)
Non-volatile matter Maximum 2 mg per 100 ml.
2.6.2 Solder
2.6.2.1 Tin-lead
Unless otherwise detailed in the relevant specification, the solder specification for SnPb shall
be as follows:
– 16 – 60749-21 © CEI:2004
Composition chimique
La composition en pourcentage en masse doit être la suivante:
Etain 59 % à 61 %
Antimoine 0,5 % maximum
Cuivre 0,1 % maximum
Arsenic 0,05 % maximum
Fer 0,02 % maximum
Plomb le reste
La brasure ne doit pas contenir d’impuretés telles que l'aluminium, le zinc ou le cadmium
dans des quantités qui nuisent à ses propriétés.
Plage de températures de fusion
La plage de températures de fusion de la brasure à 60 % est la suivante:
Complètement solide 183°C
Complètement liquide 188°C
2.6.2.2 Sans plomb
Sauf indication contraire dans la spécification applicable, la spécification de brasure pour le
sans Pb doit être la suivante:
La composition en pourcentage en masse doit être la suivante:
Etain 95 % à 96,5 %
Argent 3 % à 4 %
Cuivre 0,5 % à 1 %
2.7 Equipement de fusion pour CMS
2.7.1 Stencil ou écran
Un stencil ou un écran avec ouvertures géométriques de report qui sont appropriées aux
bornes en essai. Sauf accord contraire entre le vendeur et l’utilisateur, il est recommandé que
l’épaisseur nominale du stencil soit de 0,1 mm pour les bornes avec un pas de sortie de
composant inférieur à 0,5 mm, de 0,15 mm pour un composant de pas de sortie entre 0,5 mm
et 0,65 mm et de 0,2 mm pour un composant de pas de sortie supérieur à 0,65 mm.
2.7.2 Raclette en caoutchouc ou spatule métallique
La pâte à braser doit être appliquée sur le stencil ou l’écran en utilisant une spatule pour un
pas fin ou une raclette pour un pas standard.
2.7.3 Substrat en céramique
Les éprouvettes CMS pour les essais simulés de brasabilité avec fusion pour le montage sur
carte doivent être évaluées en utilisant un substrat.
NOTE 1 De la céramique (alumine 90 % − 98 %) peut être utilisée pour toutes les exigences de fusion.

60749-21 © IEC:2004 – 17 –
Chemical composition
The composition in percentage by weight shall be as follows:
Tin 59 % to 61 %
Antimony 0,5 % maximum
Copper 0,1 % maximum
Arsenic 0,05 % maximum
Iron 0,02 % maximum
Lead the remainder.
The solder shall not contain such impurities as aluminium, zinc or cadmium in amounts which
will adversely affect the properties of the solder.
Melting temperature range
The melting temperature range of the 60 % solder is as follows:
Completely solid 183 °C
Completely liquid 188 °C.
2.6.2.2 Lead-free
Unless otherwise detailed in the relevant specification, the solder specification for Pb-free
shall be as follows:
The composition in percentage by weight shall be as follows:
Tin 95 % to 96,5 %
Silver 3 % to 4 %
Copper 0,5 % to 1 %.
2.7 SMD reflow equipment
2.7.1 Stencil or screen
A stencil or screen with pad geometry opening that is appropriate for the terminals being
tested. Unless otherwise agreed upon between vendor and user, nominal stencil thickness
should be 0,1 mm for terminals with less than 0,5 mm component lead pitch, 0,15 mm for a
component with lead pitch of 0,5 mm to 0,65 mm and 0,2 mm for a component with lead pitch
greater than 0,65 mm.
2.7.2 Rubber squeegee or metal spatula
Solder paste shall be applied on to the stencil or screen using a spatula for fine pitch or a
squeegee for standard pitch.
2.7.3 Test substrate
SMD specimens for simulated board mounting reflow solderability testing shall be evaluated
using a substrate.
NOTE 1 A ceramic (alumina 90 % – 98 %) may be used for all reflow requirements.

– 18 – 60749-21 © CEI:2004
NOTE 2 Du substrat verre-epoxy peut être utilisé pour toutes les exigences de fusion. Il convient que le substrat
verre-epoxy puisse résister à la température de brasure (par exemple il ne convient pas pour de la brasure sur
plaque chaude).
NOTE 3 Pour l'inspection visuelle des sorties des dispositifs en essai, il convient que le substrat testé ne soit pas
métallisé (pas de plages de connexions).
2.7.4 Pâte de brasage
Sauf indication contraire, la composition de la pâte de brasage doit être la suivante:
2.7.4.1 Pâte contenant du plomb
La composition de la pâte de brasage doit être conforme au Paragraphe 2.6.2.
Sauf indication contraire dans la spécification applicable, la dimension de la particule de la
poudre de brasage doit être de 20 μm à 45 μm.
La composition du flux doit être conforme au Paragraphe 2.6.1.
La gamme de viscosité de la pâte de brasage et la méthode de mesure doivent être décrite
dans la spécification.
2.7.4.2 Pâte ne contenant pas de plomb
La composition de la brasure doit être conforme à 2.6.2.
La dimension de la poudre de brasage doit être la suivante:
– inférieure à 1 %, plus grande que 53 µm;
– au moins 90 %, entre 22-53 µm;
– inférieure à 10 %, moins de 22 µm.
La forme de la poudre de brasage doit être sphérique.
Le flux utilisé doit consister en masse de 30 % de colophane de polymérisation (point de
ramollissement d'environ 95 °C), 30 % de colophane de dégénération acide dibasique (point
de ramollissement, d'environ 140 °C), 34,7 % d'éther monobutyle de diéthylène glycol, 0,9 %
de 1,3-diphenylguanidine-HBr, 0,5 % d'acide adipique (avec un contenu de chlorine inférieur
à 0,1 %) et 4 % d'huile de ricin figée.
La pâte de brasage à utiliser doit contenir en masse 88 % de poudre de brasage et 12 % de
flux. La gamme de viscosité doit être (180 ±5) Pa s.
NOTE Il convient que le stockage de la pâte et sa durée de vie sur étagère soient conformes aux spécifications
du fabricant.
2.7.5 Equipement de fusion
Un four de fusion à convection ( de préférence), ou un four de fusion à infrarouge, capable
d’atteindre la courbe de température de fusion de la pâte peut être utilisé.
2.7.6 Solvant pour le nettoyage du flux
Matière utilisée pour nettoyer le flux sur les sorties qui doit être capable d’éliminer les résidus
visibles de flux et de satisfaire aux réglementations locales en matière d’environnement.

60749-21 © IEC:2004 – 19 –
NOTE 2 A glass epoxy substrate may be used for all reflow requirements. The glass epoxy substrate should be
capable of withstanding the soldering temperature (e.g. it is not suitable for hot plate soldering).
NOTE 3 For visual inspection of the tested device terminations, the test substrate should be unmetallized (no
lands).
2.7.4 Solder paste
Unless otherwise specified, the composition of the solder paste shall be as follows:
2.7.4.1 Pb-containing paste
The solder composition shall be as specified in 2.6.2.
Unless otherwise specified in the relevant specification, the particle size of the solder powder
shall be 20 µm to 45 µm.
The composition of the flux shall be as specified in 2.6.1.
The viscosity range of the solder paste and method of measurement shall be detailed in the
relevant specification.
2.7.4.2 Pb-free paste
The solder comp
...
