IEC 60092-352:1997/AMD1:1998

NORME CEI
INTERNATIONALE
IEC
60092-352
INTERNATIONAL
STANDARD
AMENDEMENT 1
AMENDMENT 1
1998-01
Amendement 1
Installations électriques à bord des navires –
Partie 352:
Choix et pose des câbles pour réseaux
d'alimentation à basse tension
Amendment 1
Electrical installations in ships –
Part 352:
Choice and installation of cables
for low-voltage power systems
 IEC 1998 Droits de reproduction réservés  Copyright - all rights reserved
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http: //www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
B
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

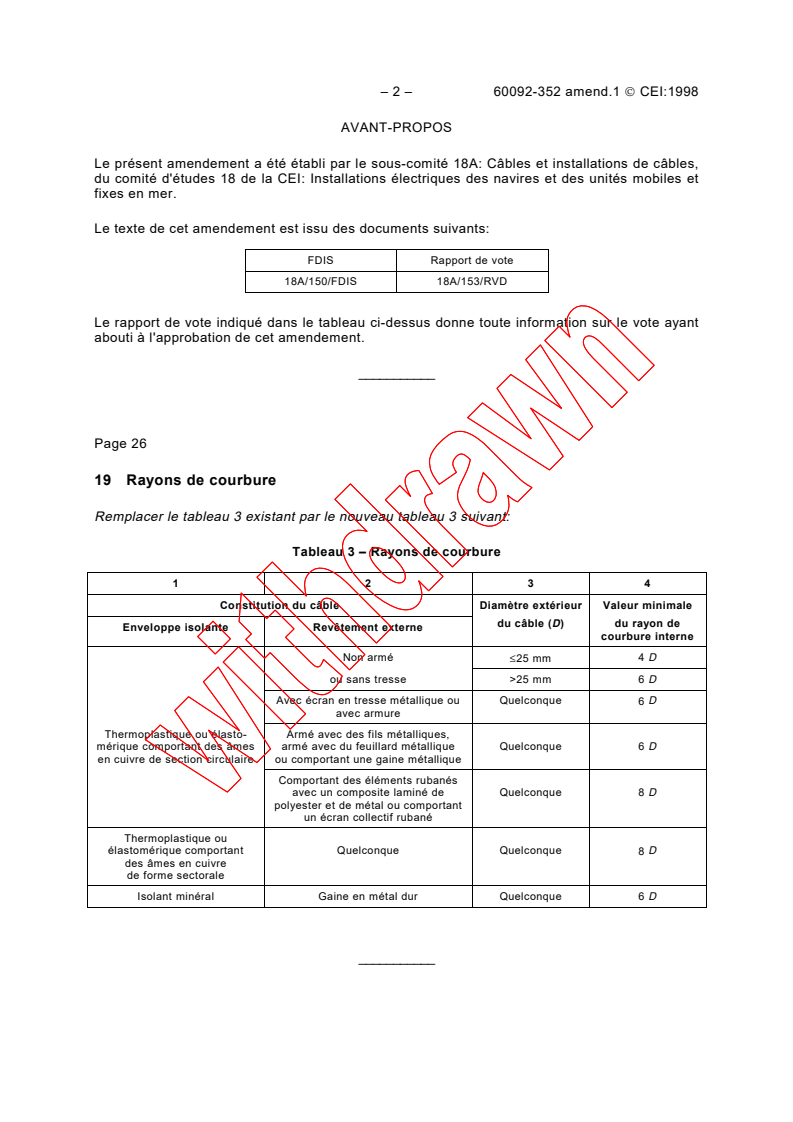

– 2 – 60092-352 amend.1  CEI:1998

AVANT-PROPOS
Le présent amendement a été établi par le sous-comité 18A: Câbles et installations de câbles,
du comité d'études 18 de la CEI: Installations électriques des navires et des unités mobiles et
fixes en mer.
Le texte de cet amendement est issu des documents suivants:

FDIS Rapport de vote
18A/150/FDIS 18A/153/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cet amendement.
___________
Page 26
19 Rayons de courbure
Remplacer le tableau 3 existant par le nouveau tableau 3 suivant:
Tableau 3 – Rayons de courbure
12 3 4
Constitution du câble Diamètre extérieur Valeur minimale
du câble (D) du rayon de
Enveloppe isolante Revêtement externe
courbure interne
D
Non armé ≤25 mm 4
ou sans tresse >25 mm 6 D
Avec écran en tresse métallique ou Quelconque 6 D
avec armure
Thermoplastique ou élasto- Armé avec des fils métalliques,
mérique comportant des âmes armé avec du feuillard métallique Quelconque 6 D
en cuivre de section circulaire ou comportant une gaine métallique
Comportant des éléments rubanés

avec un composite laminé de Quelconque 8 D
polyester et de métal ou comportant
un écran collectif rubané
Thermoplastique ou
élastomérique comportant Quelconque Quelconque 8 D
des âmes en cuivre
de forme sectorale
Isolant minéral Gaine en métal dur Quelconque 6 D
___________
60092-352 Amend.1  IEC:1998 – 3 –

FOREWORD
This amendment has been prepared by subcommittee 18A: Cables and cable installations, of
IEC technical committee 18: Electrical installations of ships and of mobile and fixed offshore
units.
The text of this amendment is based on the following documents:

FDIS Report on voting
18A/150/FDIS 18A/153/RVD
Full information on the voting for the approval of this amendment can be found in the report of
voting indicated in the above table.
___________
Page 27
19 Radius of bend
Replace the existing table 3 by the following new table 3:
Table 3 – Bending radii
12 3 4
Cable construction Overall diameter Minimum internal
of cable (D) radius of bend
Insulation Outer covering
Unarmoured ≤25 mm 4 D
or unbraided >25 mm D
Metal braid screened or armoured Any 6 D
Thermoplastic or thermosetting Metal wire armoured
with circular copper Metal tape armoured or metal- Any 6 D
conductors sheathed
Composite polyester/metal laminate
tape screened units or collective Any 8 D
tape screening
Thermoplastic or thermosetting
with shaped copper Any Any 8 D
conductors
Mineral Hard metal sheathed Any 6 D
___________
