EN IEC 60071-1:2019
(Main)Insulation co-ordination - Part 1: Definitions, principles and rules
Insulation co-ordination - Part 1: Definitions, principles and rules
IEC 60071-1:2019 is available as IEC 60071-1:2019 RLV which contains the International Standard and its Redline version, showing all changes of the technical content compared to the previous edition.IEC 60071-1:2019 applies to three-phase AC systems having a highest voltage for equipment above 1 kV. It specifies the procedure for the selection of the rated withstand voltages for the phase-to-earth, phase-to-phase and longitudinal insulation of the equipment and the installations of these systems. It also gives the lists of the standard withstand voltages from which the rated withstand voltages are selected. This document describes that the selected withstand voltages are associated with the highest voltage for equipment. This association is for insulation co-ordination purposes only. The requirements for human safety are not covered by this document. Although the principles of this document also apply to transmission line insulation, the values of their withstand voltages can be different from the standard rated withstand voltages. The apparatus committees are responsible for specifying the rated withstand voltages and the test procedures suitable for the relevant equipment taking into consideration the recommendations of this document. NOTE In IEC 60071-2, all rules for insulation co‑ordination given in this document are justified in detail, in particular the association of the standard rated withstand voltages with the highest voltage for equipment. When more than one set of standard rated withstand voltages is associated with the same highest voltage for equipment, guidance is provided for the selection of the most suitable set. The main changes from the previous edition are as follows: - all references are updated to current IEC standards, and the bibliography is deleted; - some definitions are clarified in order to avoid overlapping and ensure clear understanding; - letter symbols are changed and corrected in order to keep the consistency with relevant IEC standards; - some titles are changed to clarify understanding (see Clauses A.2, A.3 and Annex B).
Isolationskoordination - Teil 1: Begriffe, Grundsätze und Anforderungen
Coordination de l'isolement Partie 1: Définitions, principes et règles
IEC 60071-1:2019 est disponible sous forme de IEC 60071-1:2019 RLV qui contient la Norme internationale et sa version Redline, illustrant les modifications du contenu technique depuis l'édition précédente.L'IEC 60071-1:2019 s'applique aux réseaux à tension alternative triphasée dont la tension la plus élevée pour le matériel est supérieure à 1 kV. Elle spécifie la procédure à suivre pour le choix des tensions de tenue assignées normalisées pour l'isolation phase-terre, l'isolation entre phases et l'isolation longitudinale du matériel et des installations de ces réseaux. Elle donne également les listes des valeurs normalisées parmi lesquelles les tensions de tenue assignées normalisées sont choisies. Le présent document décrit que les tensions de tenue choisies sont associées aux tensions les plus élevées pour le matériel. Cette association est destinée aux seules fins de la coordination de l'isolement. Les exigences concernant la sécurité des personnes ne sont pas couvertes par le présent document. Bien que les principes du présent document s'appliquent également à l'isolation des lignes de transport d'énergie, les valeurs des tensions de tenue peuvent être différentes des tensions de tenue assignées normalisées. Il appartient aux comités de produits de spécifier les tensions de tenue et les procédures d'essai appropriées aux matériels correspondants, en prenant les recommandations du présent document en considération. NOTE Toutes les règles relatives à la coordination de l'isolement données dans le présent document sont justifiées en détail dans l'IEC 60071-2, en particulier en ce qui concerne l'association des tensions de tenue assignées normalisées avec les tensions les plus élevées pour le matériel. Lorsque plusieurs séries de tensions de tenue assignées normalisées sont associées à la même valeur de la tension la plus élevée pour le matériel, une ligne directrice est donnée pour le choix de la série la plus appropriée. Les principales modifications par rapport à l'édition précédente sont les suivantes: a) toutes les références ont été mises à jour en faveur des normes IEC actuelles et la bibliographie est supprimée; b) certaines définitions ont été modifiées afin d'éviter les chevauchements et de favoriser une bonne compréhension; c) les symboles littéraux ont été modifiés et corrigés afin de garantir la cohérence avec les normes IEC concernées; d) plusieurs titres ont été modifiés en vue d'une meilleure compréhension (voir les Articles A.2 et A.3, ainsi que l'Annexe B).
Koordinacija izolacije - 1. del: Definicije, načela in pravila
General Information
Relations
Standards Content (Sample)

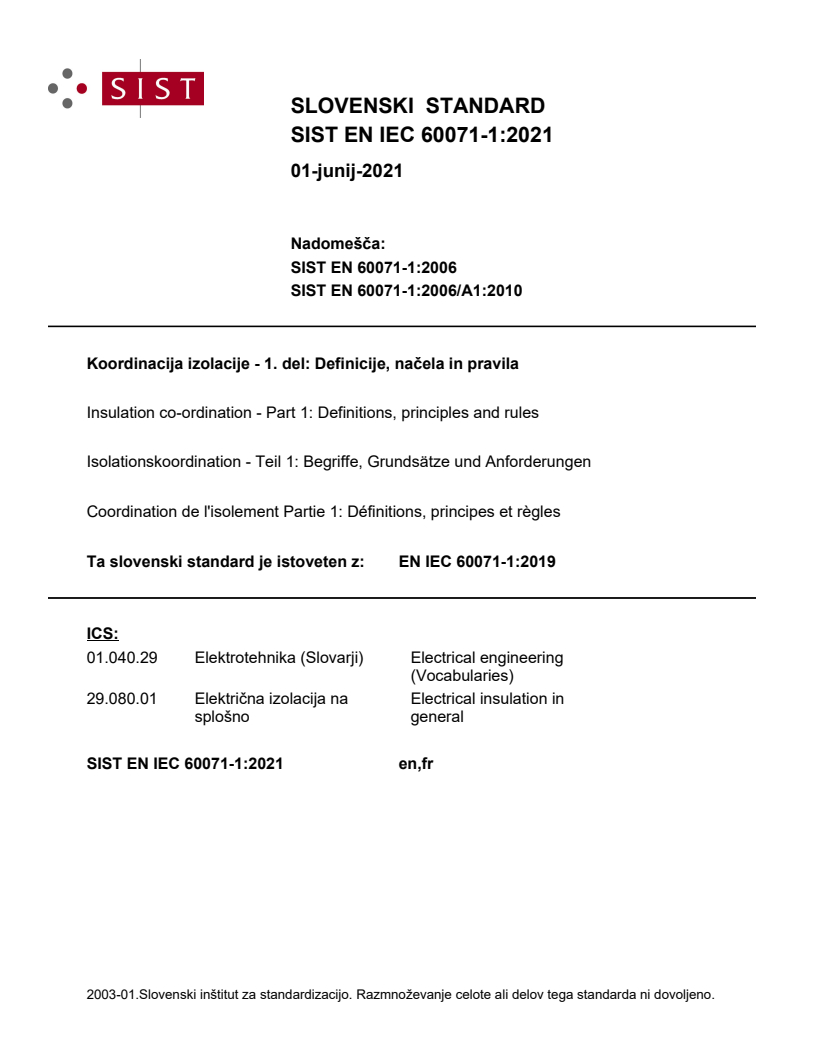

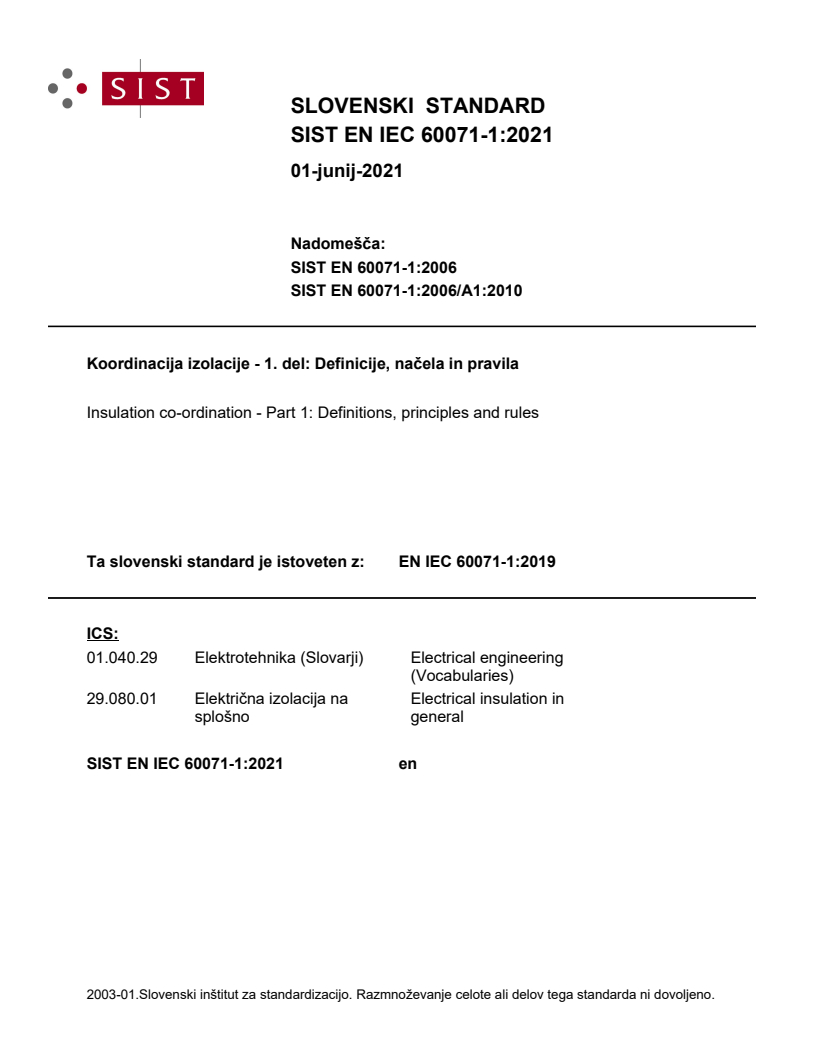

SLOVENSKI STANDARD
01-junij-2021
Nadomešča:
SIST EN 60071-1:2006
SIST EN 60071-1:2006/A1:2010
Koordinacija izolacije - 1. del: Definicije, načela in pravila
Insulation co-ordination - Part 1: Definitions, principles and rules
Ta slovenski standard je istoveten z: EN IEC 60071-1:2019
ICS:
01.040.29 Elektrotehnika (Slovarji) Electrical engineering
(Vocabularies)
29.080.01 Električna izolacija na Electrical insulation in
splošno general
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.

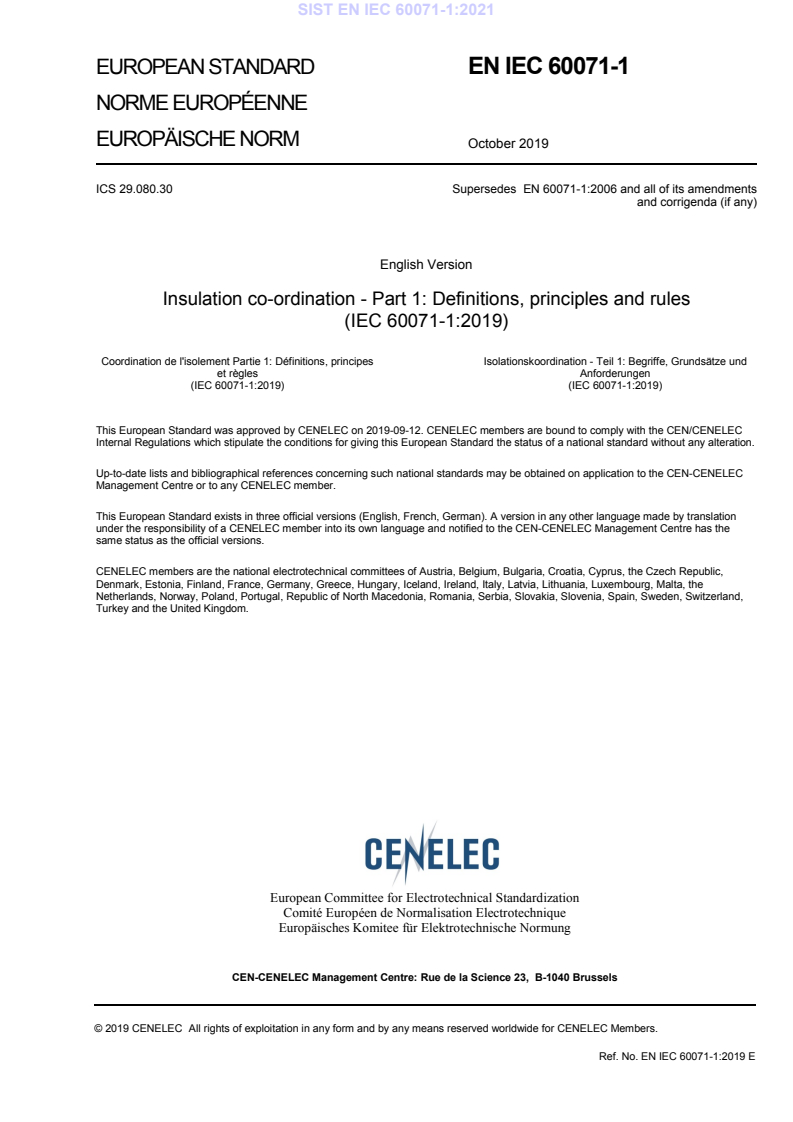

EUROPEAN STANDARD EN IEC 60071-1
NORME EUROPÉENNE
EUROPÄISCHE NORM
October 2019
ICS 29.080.30 Supersedes EN 60071-1:2006 and all of its amendments
and corrigenda (if any)
English Version
Insulation co-ordination - Part 1: Definitions, principles and rules
(IEC 60071-1:2019)
Coordination de l'isolement Partie 1: Définitions, principes Isolationskoordination - Teil 1: Begriffe, Grundsätze und
et règles Anforderungen
(IEC 60071-1:2019) (IEC 60071-1:2019)
This European Standard was approved by CENELEC on 2019-09-12. CENELEC members are bound to comply with the CEN/CENELEC
Internal Regulations which stipulate the conditions for giving this European Standard the status of a national standard without any alteration.
Up-to-date lists and bibliographical references concerning such national standards may be obtained on application to the CEN-CENELEC
Management Centre or to any CENELEC member.
This European Standard exists in three official versions (English, French, German). A version in any other language made by translation
under the responsibility of a CENELEC member into its own language and notified to the CEN-CENELEC Management Centre has the
same status as the official versions.
CENELEC members are the national electrotechnical committees of Austria, Belgium, Bulgaria, Croatia, Cyprus, the Czech Republic,
Denmark, Estonia, Finland, France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta, the
Netherlands, Norway, Poland, Portugal, Republic of North Macedonia, Romania, Serbia, Slovakia, Slovenia, Spain, Sweden, Switzerland,
Turkey and the United Kingdom.
European Committee for Electrotechnical Standardization
Comité Européen de Normalisation Electrotechnique
Europäisches Komitee für Elektrotechnische Normung
CEN-CENELEC Management Centre: Rue de la Science 23, B-1040 Brussels
© 2019 CENELEC All rights of exploitation in any form and by any means reserved worldwide for CENELEC Members.
Ref. No. EN IEC 60071-1:2019 E

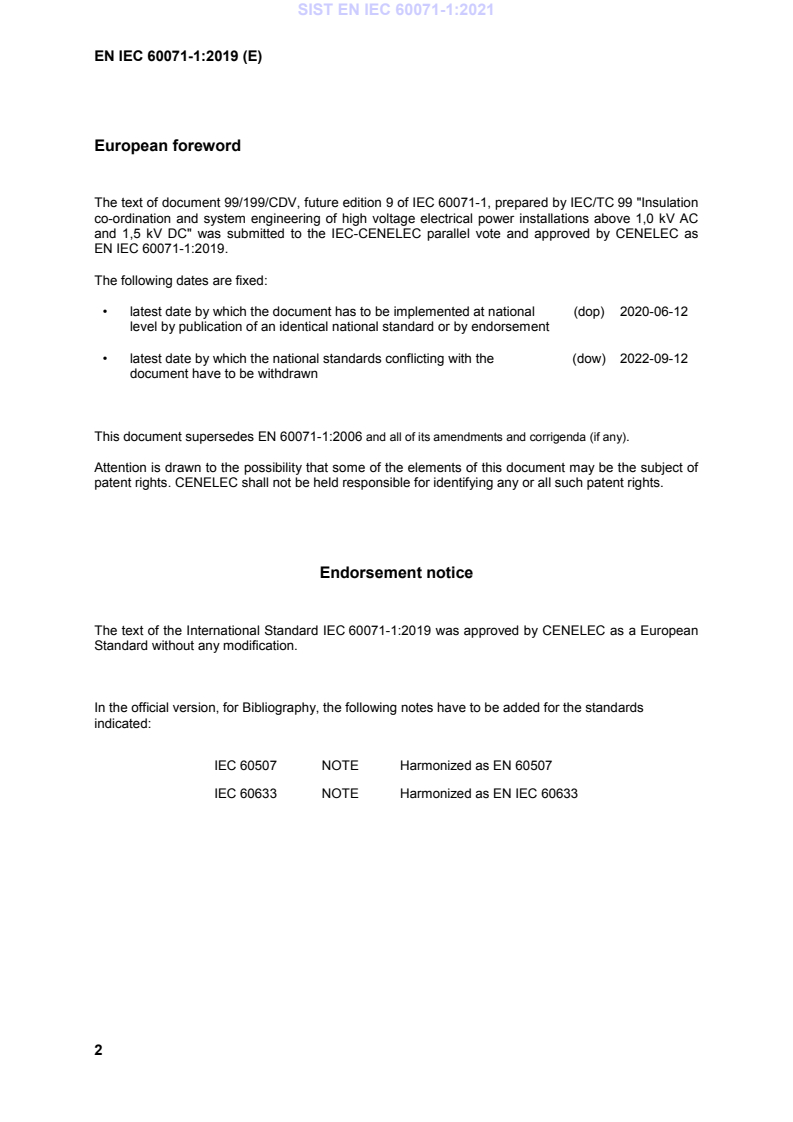

European foreword
The text of document 99/199/CDV, future edition 9 of IEC 60071-1, prepared by IEC/TC 99 "Insulation
co-ordination and system engineering of high voltage electrical power installations above 1,0 kV AC
and 1,5 kV DC" was submitted to the IEC-CENELEC parallel vote and approved by CENELEC as
The following dates are fixed:
• latest date by which the document has to be implemented at national (dop) 2020-06-12
level by publication of an identical national standard or by endorsement
• latest date by which the national standards conflicting with the (dow) 2022-09-12
document have to be withdrawn
This document supersedes EN 60071-1:2006 and all of its amendments and corrigenda (if any).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. CENELEC shall not be held responsible for identifying any or all such patent rights.
Endorsement notice
The text of the International Standard IEC 60071-1:2019 was approved by CENELEC as a European
Standard without any modification.
In the official version, for Bibliography, the following notes have to be added for the standards
indicated:
IEC 60507 NOTE Harmonized as EN 60507
IEC 60633 NOTE Harmonized as EN IEC 60633
Annex ZA
(normative)
Normative references to international publications
with their corresponding European publications
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments)
applies.
NOTE 1 Where an International Publication has been modified by common modifications, indicated by (mod), the relevant
EN/HD applies.
NOTE 2 Up-to-date information on the latest versions of the European Standards listed in this annex is available here:
www.cenelec.eu.
Publication Year Title EN/HD Year
IEC 60038 - IEC standard voltages EN 60038 -
IEC 60060-1 - High-voltage test techniques - Part 1: General EN 60060-1 -
definitions and test requirements
IEC 60071-2 - Insulation co-ordination - Part 2: Application EN IEC 60071-2 -
guidelines
IEC 60099-4 - Surge arresters - Part 4: Metal-oxide surge EN 60099-4 -
arresters without gaps for a.c. systems
IEC 60071-1 ®
Edition 9.0 2019-08
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
colour
inside
HORIZONTAL STANDARD
NORME HORIZONTALE
Insulation co-ordination –
Part 1: Definitions, principles and rules
Coordination de l'isolement –
Partie 1: Définitions, principes et règles
INTERNATIONAL
ELECTROTECHNICAL
COMMISSION
COMMISSION
ELECTROTECHNIQUE
INTERNATIONALE
ICS 29.080.30 ISBN 978-2-8322-7171-1
– 2 – IEC 60071-1:2019 IEC 2019
CONTENTS
FOREWORD . 4
1 Scope . 6
2 Normative references . 6
3 Terms and definitions . 7
4 Abbreviated terms and symbols . 14
4.1 General . 14
4.2 Subscripts . 14
4.3 Letter symbols . 14
4.4 Abbreviations . 15
5 Procedure for insulation co-ordination . 15
5.1 General outline of the procedure . 15
5.2 Determination of the representative voltages and overvoltages (U ) . 16
rp
5.3 Determination of the co-ordination withstand voltages (U ) . 18
cw
5.4 Determination of the required withstand voltage (U ) . 18
rw
5.5 Selection of the rated insulation level . 19
5.6 List of standard rated short-duration power frequency withstand voltages . 20
5.7 List of standard rated impulse withstand voltages . 20
5.8 Ranges for highest voltage for equipment . 20
5.9 Environmental conditions . 20
5.9.1 Normal environmental conditions . 20
5.9.2 Standard reference atmospheric conditions . 20
5.10 Selection of the standard insulation level . 20
5.11 Background of the standard insulation level . 24
5.11.1 General . 24
5.11.2 Standard rated switching impulse withstand voltage . 25
5.11.3 Standard rated lightning impulse withstand voltage . 25
6 Requirements for standard withstand voltage tests . 25
6.1 General requirements . 25
6.2 Standard short-duration power-frequency withstand voltage tests . 26
6.3 Standard impulse withstand voltage tests. 26
6.4 Alternative test situation . 27
6.5 Phase-to-phase and longitudinal insulation standard withstand voltage tests
for equipment in range I . 27
6.5.1 Power-frequency tests . 27
6.5.2 Phase-to-phase (or longitudinal) insulation lightning impulse tests . 28
6.6 Phase-to-phase and longitudinal insulation standard withstand voltage tests
for equipment in range II . 28
Annex A (normative) Clearances in air to assure a specified impulse withstand voltage
installation . 29
A.1 General . 29
A.2 Lightning impulse . 30
A.3 Switching impulse . 31
Annex B (informative) Rated insulation levels for highest voltages of equipment U
m
not standardized by IEC . 33
Bibliography . 34
IEC 60071-1:2019 IEC 2019 – 3 –
Figure 1 – Flow chart for the determination of rated or standard insulation level . 16
Table 1 – Classes and shapes of overvoltages, Standard voltage shapes and Standard
withstand voltage tests . 17
Table 2 – Standard insulation levels for range I (1 kV < U ≤ 245 kV) . 22
m
Table 3 – Standard insulation levels for range II (U > 245 kV) . 23
m
Table A.1 – Correlation between standard rated lightning impulse withstand voltages
and minimum air clearances . 30
Table A.2 – Correlation between standard rated switching impulse withstand voltages
and minimum phase-to-earth air clearances . 31
Table A.3 – Correlation between standard rated switching impulse withstand voltages
and minimum phase-to-phase air clearances . 32
Table B.1 – Rated insulation levels for highest voltages of equipment U not
m
standardized by IEC. 33
– 4 – IEC 60071-1:2019 IEC 2019
INTERNATIONAL ELECTROTECHNICAL COMMISSION
___________
INSULATION CO-ORDINATION –
Part 1: Definitions, principles and rules
FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,
Technical Reports, Publicly Available Specifications (PAS) and Guides (hereafter referred to as “IEC
Publication(s)”). Their preparation is entrusted to technical committees; any IEC National Committee interested
in the subject dealt with may participate in this preparatory work. International, governmental and non-
governmental organizations liaising with the IEC also participate in this preparation. IEC collaborates closely
with the International Organization for Standardization (ISO) in accordance with conditions determined by
agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC itself does not provide any attestation of conformity. Independent certification bodies provide conformity
assessment services and, in some areas, access to IEC marks of conformity. IEC is not responsible for any
services carried out by independent certification bodies.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of
patent rights. IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60071-1 has been prepared by IEC technical committee 99:
Insulation co-ordination and system engineering of high voltage electrical power installations
above 1,0 kV AC and 1,5 kV DC.
This ninth edition cancels and replaces the eighth edition published in 2006 and
Amendment 1:2010. This edition constitutes a technical revision.
It has the status of a horizontal standard in accordance with IEC Guide 108.
The main changes from the previous edition are as follows:
a) all references are updated to current IEC standards, and the bibliography is deleted;
b) some definitions are clarified in order to avoid overlapping and ensure clear understanding;
c) letter symbols are changed and corrected in order to keep the consistency with relevant
IEC standards;
d) some titles are changed to clarify understanding (see Clauses A.2, A.3 and Annex B).
IEC 60071-1:2019 IEC 2019 – 5 –
The text of this International Standard is based on the following documents:
CDV Report on voting
99/199/CDV 99/227/RVC
Full information on the voting for the approval of this International Standard can be found in
the report on voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 2.
A list of all parts in the IEC 60071 series, published under the general title Insulation co-
ordination, can be found on the IEC website.
The committee has decided that the contents of the base publication and its amendments will
remain unchanged until the stability date indicated on the IEC web site under
"http://webstore.iec.ch" in the data related to the specific publication. At this date, the
publication will be
• reconfirmed,
• withdrawn,
• replaced by a revised edition, or
• amended.
IMPORTANT – The “colour inside” logo on the cover page of this publication indicates
that it contains colours which are considered to be useful for the correct understanding
of its contents. Users should therefore print this publication using a colour printer.
– 6 – IEC 60071-1:2019 IEC 2019
INSULATION CO-ORDINATION –
Part 1: Definitions, principles and rules
1 Scope
This part of IEC 60071 applies to three-phase AC systems having a highest voltage for
equipment above 1 kV. It specifies the procedure for the selection of the rated withstand
voltages for the phase-to-earth, phase-to-phase and longitudinal insulation of the equipment
and the installations of these systems. It also gives the lists of the standard withstand
voltages from which the rated withstand voltages are selected.
This document describes that the selected withstand voltages are associated with the highest
voltage for equipment. This association is for insulation co-ordination purposes only. The
requirements for human safety are not covered by this document.
Although the principles of this document also apply to transmission line insulation, the values
of their withstand voltages can be different from the standard rated withstand voltages.
The apparatus committees are responsible for specifying the rated withstand voltages and the
test procedures suitable for the relevant equipment taking into consideration the
recommendations of this document.
NOTE In IEC 60071-2, all rules for insulation co-ordination given in this document are justified in detail, in
particular the association of the standard rated withstand voltages with the highest voltage for equipment. When
more than one set of standard rated withstand voltages is associated with the same highest voltage for equipment,
guidance is provided for the selection of the most suitable set.
This horizontal standard is primarily intended for use by technical committees in the
preparation of standards in accordance with the principles laid down in IEC Guide 108.
One of the responsibilities of a technical committee is, wherever applicable, to make use of
horizontal standards in the preparation of its publications. The contents of this horizontal
standard will not apply unless specifically referred to or included in the relevant publications.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their
content constitutes requirements of this document. For dated references, only the edition
cited applies. For undated references, the latest edition of the referenced document (including
any amendments) applies.
IEC 60038, IEC standard voltages
IEC 60060-1, High-voltage test techniques – Part 1: General definitions and test requirements
IEC 60071-2, Insulation co-ordination – Part 2: Application guidelines
IEC 60099-4, Surge arresters – Part 4: Metal-oxide surge arresters without gaps for a.c.
systems
IEC 60071-1:2019 IEC 2019 – 7 –
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at the following
addresses:
• IEC Electropedia: available at http://www.electropedia.org/
• ISO Online browsing platform: available at http://www.iso.org/obp
3.1
insulation co-ordination
selection of the dielectric strength of equipment in relation to the operating voltages and
overvoltages which can appear on the system for which the equipment is intended, and taking
into account the service environment and the characteristics of the available preventing and
protective devices
Note 1 to entry: By "dielectric strength" of the equipment, is meant here its rated insulation level (3.36) or its
standard insulation level (3.37).
[SOURCE: IEC 60050-614:2016, 614-03-08, modified – Note 1 to entry has been added]
3.2
external insulation
distances in atmospheric air, and the surfaces in contact with atmospheric air of solid
insulation of the equipment which are subject to dielectric stresses and to the effects of
atmospheric and other environmental conditions from the site, such as pollution, humidity,
vermin, etc.
Note 1 to entry: External insulation is either weather protected or non-weather protected, designed to operate
outside or inside closed shelters, respectively.
[SOURCE: IEC 60050-614:2016, 614-03-02, modified – Note 1 to entry has been added]
3.3
internal insulation
internal distances of the solid, liquid, or gaseous insulation of equipment which are protected
from the effects of atmospheric and other external conditions
[SOURCE: IEC 60050-614:2016, 614-03-03]
3.4
self-restoring insulation
insulation which completely recovers its insulating properties within a short time interval after
a disruptive discharge
Note 1 to entry: Insulation of this kind is generally, but not necessarily, external insulation.
Note 2 to entry: This definition applies only when the discharge is caused by the application of a test voltage
during a dielectric test. However, discharges occurring in service may cause a self-restoring insulation to lose
partially or completely its original insulating properties.
[SOURCE: IEC 60050-614:2016, 614-03-04]
3.5
non-self-restoring insulation
insulation which loses its insulating properties, or does not recover them completely, after a
disruptive discharge
– 8 – IEC 60071-1:2019 IEC 2019
Note 1 to entry: This definition applies only when the discharge is caused by the application of a test voltage
during a dielectric test. However, discharges occurring in service may cause a self-restoring insulation to lose
partially or completely its original insulating properties.
[SOURCE: IEC 60050-614:2016, 614-03-05]
3.6
insulation configuration terminal
any of the terminals between any two of which a voltage that stresses the insulation can be
applied
Note 1 to entry: The types of terminal are:
a) phase terminal, between which and the neutral is applied in service the phase-to-neutral voltage of the system;
b) neutral terminal, representing, or connected to, the neutral point of the system (neutral terminal of
transformers, etc.);
c) earth terminal, always solidly connected to earth in service (tank of transformers, base of disconnectors,
structures of towers, ground plane, etc.).
3.7
insulation configuration
complete geometric configuration of the insulation in service, consisting of the insulation and
of all terminals and including all elements (insulating and conducting) which influence its
dielectric behaviour
Note 1 to entry: The insulation configurations defined in 3.7.1 to 3.7.4 are identified.
3.7.1
three-phase insulation configuration
insulation configuration having three phase terminals, one neutral terminal and one earth
terminal
3.7.2
phase-to-earth insulation configuration
three-phase insulation configuration where two phase terminals are disregarded and, except
in particular cases, the neutral terminal is earthed
3.7.3
phase-to-phase insulation configuration
three-phase insulation configuration where one phase terminal is disregarded. In particular
cases, the neutral and the earth terminals are also disregarded
3.7.4
longitudinal insulation configuration
insulation configuration having two phase terminals and one earth terminal, the phase
terminals belonging to the same phase of a three-phase system temporarily separated into
two independently energized parts (e.g. open switching devices)
Note 1 to entry: The four terminals belonging to the other two phases are disregarded or earthed. In particular
cases one of the two phase terminals considered is earthed.
3.8
nominal voltage of a system
U
n
suitable approximate value of voltage used to designate or identify a system
[SOURCE: IEC 60050-601:1985, 601-01-21, modified – A symbol has been added.]
IEC 60071-1:2019 IEC 2019 – 9 –
3.9
highest voltage of a system
U
s
highest value of the phase-to-phase operating voltage (RMS value) which occurs under
normal operating conditions at any time and at any point in the system
[SOURCE: IEC 60050-601:1985, 601-01-23, modified – Clear meaning on the voltage has
been added.]
3.10
highest voltage for equipment
U
m
highest value of phase-to-phase voltage (RMS value) for which the equipment is designed in
respect of its insulation as well as other characteristics which relate to this voltage in the
relevant equipment standards
Note 1 to entry: Under normal service conditions specified by the relevant apparatus committee, this voltage can
be applied continuously to the equipment.
[SOURCE: IEC 60050-614:2016, 614-03-01]
3.11
isolated neutral system
system where the neutral point is not intentionally connected to earth, except for high
impedance connections for protection or measurement purposes
[SOURCE: IEC 60050-601:1985, 601-02-24]
3.12
solidly earthed neutral system
system whose neutral point(s) is(are) earthed directly
[SOURCE: IEC 60050-601:1985, 601-02-25]
3.13
impedance earthed (neutral) system
system whose neutral point(s) is(are) earthed through impedances to limit earth fault currents
[SOURCE: IEC 60050-601:1985, 601-02-26]
3.14
resonant earthed (neutral) system
system in which one or more neutral points are connected to earth through reactances which
approximately compensate the capacitive component of a single-phase-to-earth fault current
Note 1 to entry: With resonant earthing of a system, the residual current in the fault is limited to such an extent
that an arcing fault in air is usually self-extinguishing.
[SOURCE: IEC 60050-601:1985, 601-02-27]
3.15
earth fault factor
k
at a given location of a three-phase system, and for a given system configuration, the ratio of
the highest RMS phase-to-earth power-frequency voltage on a healthy phase during a fault to
earth affecting one or more phases at any point on the system to the RMS phase-to-earth
power-frequency voltage which would be obtained at the given location in the absence of any
such fault
– 10 – IEC 60071-1:2019 IEC 2019
[SOURCE: IEC 60050-614:2016, 614-03-06, modified – A symbol has been added and
description on voltage has been modified.
3.16
continuous voltage
power-frequency voltage, considered having constant RMS value, continuously applied to any
pair of terminals of an insulation configuration
3.17
overvoltage
voltage:
– between one phase conductor and earth or across a longitudinal insulation having a peak
value exceeding the peak of the highest voltage of the system divided by 3 ;
– between phase conductors having a peak value exceeding the amplitude of the highest
voltage of the system
Note 1 to entry: Unless otherwise clearly indicated, such as for surge arresters, overvoltage values expressed in
p.u. refer to U × 2 3
s
[SOURCE: IEC 60050-614: 2016, 614-03-10]
3.17.1
temporary overvoltage
TOV
power-frequency overvoltage of relatively long duration
Note 1 to entry: The overvoltage may be undamped or weakly damped. In some cases, its frequency may be
several times smaller or higher than power frequency.
[SOURCE: IEC 60050-614:2016, 614-03-13]
3.17.2
transient overvoltage
short-duration overvoltage of few milliseconds or less, oscillatory or non-oscillatory, usually
highly damped
Note 1 to entry: Transient overvoltages may be immediately followed by temporary overvoltages. In such cases
the two overvoltages are considered as separate events.
[SOURCE: IEC 60050-614:2016, 614-03-14]
3.17.2.1
slow-front overvoltage
SFO
transient overvoltage, usually unidirectional, with time to peak 20 µs < T ≤ 5 000 µs, and tail
p
duration T ≤ 20 ms
3.17.2.2
fast-front overvoltage
FFO
transient overvoltage, usually unidirectional, with time to peak 0,1 µs < T ≤ 20 µs, and tail
duration T < 300 µs
3.17.2.3
very-fast-front overvoltage
VFFO
transient overvoltage, usually unidirectional with time to peak T ≤ 0,1 µs, and with or without
f
superimposed oscillations at frequency 30 kHz < f < 100 MHz
IEC 60071-1:2019 IEC 2019 – 11 –
3.17.3
combined overvoltage
overvoltage consisting of two voltage components simultaneously applied between each of
the two phase terminals of a phase-to-phase (or longitudinal) insulation and earth
Note 1 to entry: It is classified by the component of higher peak value (temporary, slow-front, fast-front or very-
fast-front).
3.18
standard voltage shapes for test
voltage and the overvoltage shapes for test that are determined in amplitude, wave front,
wave tail and duration
Note 1 to entry: More details on the following three first standard voltage shapes are given in IEC 60060-1 and
also in Table 1.
3.18.1
standard short-duration power-frequency voltage
sinusoidal voltage with frequency between 48 Hz and 62 Hz, and duration of 60 s
3.18.2
standard switching impulse
impulse voltage having a time to peak of 250 µs and a time to half-value of 2 500 µs
3.18.3
standard lightning impulse
impulse voltage having a front time of 1,2 µs and a time to half-value of 50 µs
3.18.4
standard combined switching impulse
for phase-to-phase insulation, combined impulse voltage having two components of equal
peak value and opposite polarity
Note 1 to entry: The positive component is a standard switching impulse and the negative one is a switching
impulse whose times to peak and half-value should not be less than those of the positive impulse. Both impulses
should reach their peak value at the same instant. The peak value of the combined voltage is, therefore, the sum of
the peak values of the components.
3.18.5
standard combined voltage
for longitudinal insulation, combined voltage having a standard impulse on one terminal and a
power-frequency voltage on the other terminal
Note 1 to entry: The impulse component is applied at the peak of the power-frequency voltage of opposite polarity.
3.19
representative overvoltage
U
rp
overvoltage assumed to produce the same dielectric effect on the insulation as the
overvoltage of a given class occurring in service due to various origins
Note 1 to entry: Representative overvoltages consist of voltages with the standard shape of the class, and may be
defined by one value or a set of values or a frequency distribution of values that characterize the service conditions.
Note 2 to entry: This definition also applies to the continuous power-frequency voltage representing the effect of
the service voltage on the insulation.
3.20
overvoltage limiting device
device which limits the peak values of the overvoltages or their durations or both
Note 1 to entry: They are classified as preventing devices (e.g. a preinsertion resistor) or as protective devices
(e.g. a surge arrester).
– 12 – IEC 60071-1:2019 IEC 2019
3.21
lightning impulse protective level
U
pl
maximum permissible peak voltage value on the terminals of a protective device subjected to
lightning impulses under specific conditions
[SOURCE: IEC 60050-614:2016, 614-03-56]
3.22
switching impulse protective level
U
ps
maximum permissible peak voltage value on the terminals of a protective device subjected to
switching impulses under specific conditions
[SOURCE: IEC 60050-614:2016, IEC 614-03-57]
3.23
performance criterion
basis on which the insulation is selected so as to reduce to an economically and operationally
acceptable level the probability that the resulting voltage stresses imposed on the equipment
will cause damage to equipment insulation or affect continuity of service
Note 1 to entry: The performance criterion is usually expressed in terms of an acceptable failure rate (number of
failures per year, years between failures, risk of failure, etc.) of the insulation configuration.
3.24
withstand voltage
value of the test voltage to be applied under specified conditions in a withstand voltage test,
during which a specified number of disruptive discharges is tolerated
Note 1 to entry: The withstand voltage is designated as:
a) conventional assumed withstand voltage, when the number of disruptive discharges tolerated is zero. It is
deemed to correspond to a withstand probability P = 100 %;
w
b) statistical withstand voltage, when the number of disruptive discharges tolerated is related to a specified
withstand probability. In this document, the specified probability is P = 90 %.
w
Note 2 to entry: In this document, the conventional assumed withstand voltages are specified for non-self-
restoring insulation. The statistical withstand voltages are specified for self-restoring insulation.
3.25
co-ordination withstand voltage
U
cw
for each class of voltage, the value of the withstand voltage of the insulation configuration in
actual service conditions, that meets the performance criterion
3.26
co-ordination factor
K
c
factor by which the value of the representative overvoltage must be multiplied in order to
obtain the value of the co-ordination withstand voltage
3.27
standard reference atmospheric conditions
atmospheric conditions to which the standardized withstand voltages apply
Note 1 to entry: See 5.9.2.
IEC 60071-1:2019 IEC 2019 – 13 –
3.28
required withstand voltage
U
rw
test voltage that the insulation must withstand in a standard withstand voltage test to ensure
that the insulation will meet the performance criterion when subjected to a given class of
overvoltages in actual service conditions and for the whole service duration
Note 1 to entry: The required withstand voltage has the shape of the co-ordination withstand voltage, and is
specified with reference to all the conditions of the standard withstand voltage test selected to verify it.
3.29
atmospheric correction factor
K
t
factor to be applied to the co-ordination withstand voltage to account for the difference in
dielectric strength between the average atmospheric conditions in service and the standard
reference atmospheric conditions
Note 1 to entry: It applies to external insulation only, for all altitudes.
Note 2 to entry: For the atmospheric correction factor, the atmospheric conditions taken into account are air
pressure, temperature and humidity. For insulation co-ordination purposes, usually only the air pressure correction
needs to be taken into account.
3.30
altitude correction factor
K
a
factor to be applied to the co-ordination withstand voltage to account for the difference in
dielectric strength between the average pressure corresponding to the altitude in service and
the standard reference pressure
Note 1 to entry: The altitude correction factor is part of the atmospheric correction factor.
3.31
safety factor
K
s
overall factor to be applied to the co-ordination withstand voltage, after the application of the
atmospheric correction factor (if required), to obtain the required withstand voltage,
accounting for all other differences in dielectric strength between the conditions in service
during life time and those in the standard withstand voltage test
3.32
actual withstand voltage of an equipment or insulation configuration
U
aw
highest possible value of the test voltage that can be applied to an equipment or insulation
configuration in a standard withstand voltage test
3.33
test conversion factor
K
tc
for a given equipment or insulation configuration, the factor to be applied to the required
withstand voltage of a given overvoltage class, in the case where the standard withstand
shape of the selected withstand voltage test is that of a different overvoltage class
Note 1 to entry: For a given equipment or insulation configuration: the test conversion factor of the standard
voltage shape (a) to the standard voltage shape (b) must be higher than or equal to the ratio between the actual
withstand voltage for the standard voltage shape (a) and the actual withstand voltage of the standard voltage
shape (b).
3.34
rated withstand voltage
value of the test voltage, applied in a standard withstand voltage test that proves that the
insulation complies with one or more required withstand voltages
– 14 – IEC 60071-1:2019 IEC 2019
Note 1 to entry: It is a rated value of the insulation of an equipment.
3.35
standard rated withstand voltage
U
w
standard value of the rated withstand voltage as specified in this document
Note 1 to entry: See 5.6 and 5.7.
3.36
rated insulation level
set of rated withstand voltages which characterize the dielectric strength of the insulation
3.37
standard insulation level
set of standard rated withstand voltages which are associated to U as specified in this
m
document
Note 1 to entry: See Table 2 and Table 3.
3.38
standard withstand voltage test
dielectric test performed in specified conditions to prove that the insulation complies with a
standard rated withstand voltage
Note 1 to entry: This document covers:
– short-duration power-frequency voltage tests;
– switching impulse tests;
– lightning impulse tests;
– combined switching impulse tests;
– combined voltage tests.
Note 2 to entry: More detailed information on the standard withstand voltage tests is given in IEC 60060-1 (see
also Table 1 for the test voltage shapes).
Note 3 to entry: The very-fast-front impulse standard withstand voltage tests should be specified by the relevant
apparatus committees, if required.
4 Abbreviated terms and symbols
4.1 General
The lists provided below cover only the most frequently used symbols and abbreviations
which are useful for insulation co-ordination.
4.2 Subscripts
max maximum
4.3 Letter symbols
f frequency
k earth fault factor
K atmospheric correction factor
t
K altitude correction factor
a
K co-ordination factor
c
K safety factor
s
IEC 60071-1:2019 IEC 2019 – 15 –
K test conversion factor
tc
P withstand probability
w
T front time
T time to half-value of a decreasing voltage
T time to peak value
p
T total overvoltage duration
t
U actual withstand voltage of an equipment or insulation configuration
aw
U co-ordination withstand voltage
cw
U highest voltage for equipment
m
U nominal voltage of a system
n
U lightning impulse protective level of a surge arrester
pl
U switching impulse protective level of a surge arrester
ps
U representative overvoltage
rp
U required withstand voltage
rw
U highest voltage of a system
s
U standard rated withstand voltage
w
4.4 Abbreviations
FFO fast-front overvoltage
ACWV standard rated short-duration power frequency withstand voltage of an
equipment or insulation configuration
LIPL lightning impulse protective level of a surge arrester
SIPL switching impulse protective level of a surge arrester
LIWV standard rated lightning impulse withstand voltage of an equipment or
insulation configuration
SFO slow-front overvoltage
SIWV standard rated switching impulse withstand voltage of an equipment or
insulation configuration
TOV temporary overvoltage
VFFO very-fast-front overvoltage
5 Procedure for insulation co-ordination
5.1 General outline of the procedure
The procedure for insulation co-ordination consists of the selection of the highest voltage for
the equipment together with a corresponding set of standard rated withstand voltages which
characterize the insulation of the equipment needed for the application. This procedure is
outlined in Figure 1 and its steps are described in 5.1 to 5.5. The optimization of the selected
set of U may require reconsideration of some input data and repetition of part of the
w
procedure.
The rated withstand voltages shall be selected from the lists of standard rated withstand
voltages given in 5.6 and 5.7. The set of selected standard voltages constitutes a rated
insulation level. If the standard rated withstand voltages are also associated with the same
U according to 5.10, this set constitutes a standard insulation level.
m
– 16 – IEC 60071-1:2019 IEC 2019
Figure 1 – Flow chart for the determination of rated or standard insulation level
5.2 Determination of the representative voltages and overvoltages (U )
rp
The voltages and the overvoltages that stress the insulation shall be determined in amplitude,
shape and duration by means of a system analysis which includes the selection and location
of the overvoltage preventing and limiting devices.
For each class of voltages and overvoltages, this analysis shall then determine a
representative voltage and overvoltage, taking into account the characteristics of the
insulation with respect to the different behaviour at the voltage or overvoltage shapes in the
system and at the standard voltage shapes applied in a standard withstand voltage test as
outlined in Table 1.
IEC 60071-1:2019 IEC 2019 – 17 –
Table 1 – Classes and shapes of overvoltages, standard voltage shapes
and standard withstand voltage tests
Low frequency Transient
Class
Continuous Temporary Slow-front Fast-front Very-fast-front
1/f
T
f
1/f
Voltage or
over-
T
p
voltage
T
shapes T
t
1/f
T
T 2 1/f
t T 1
T ≤ 100 ns
f
10 Hz < f <
Range of
0,1 μs < T ≤
f = 50 Hz or 20 μs < T ≤
voltage or 500 Hz p 0,3 MHz < f <
60 Hz 5 000 μs 20 µs
over- 100 MHz
voltage 0,02
...
SLOVENSKI STANDARD
01-junij-2021
Nadomešča:
SIST EN 60071-1:2006
SIST EN 60071-1:2006/A1:2010
Koordinacija izolacije - 1. del: Definicije, načela in pravila
Insulation co-ordination - Part 1: Definitions, principles and rules
Isolationskoordination - Teil 1: Begriffe, Grundsätze und Anforderungen
Coordination de l'isolement Partie 1: Définitions, principes et règles
Ta slovenski standard je istoveten z: EN IEC 60071-1:2019
ICS:
01.040.29 Elektrotehnika (Slovarji) Electrical engineering
(Vocabularies)
29.080.01 Električna izolacija na Electrical insulation in
splošno general
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.

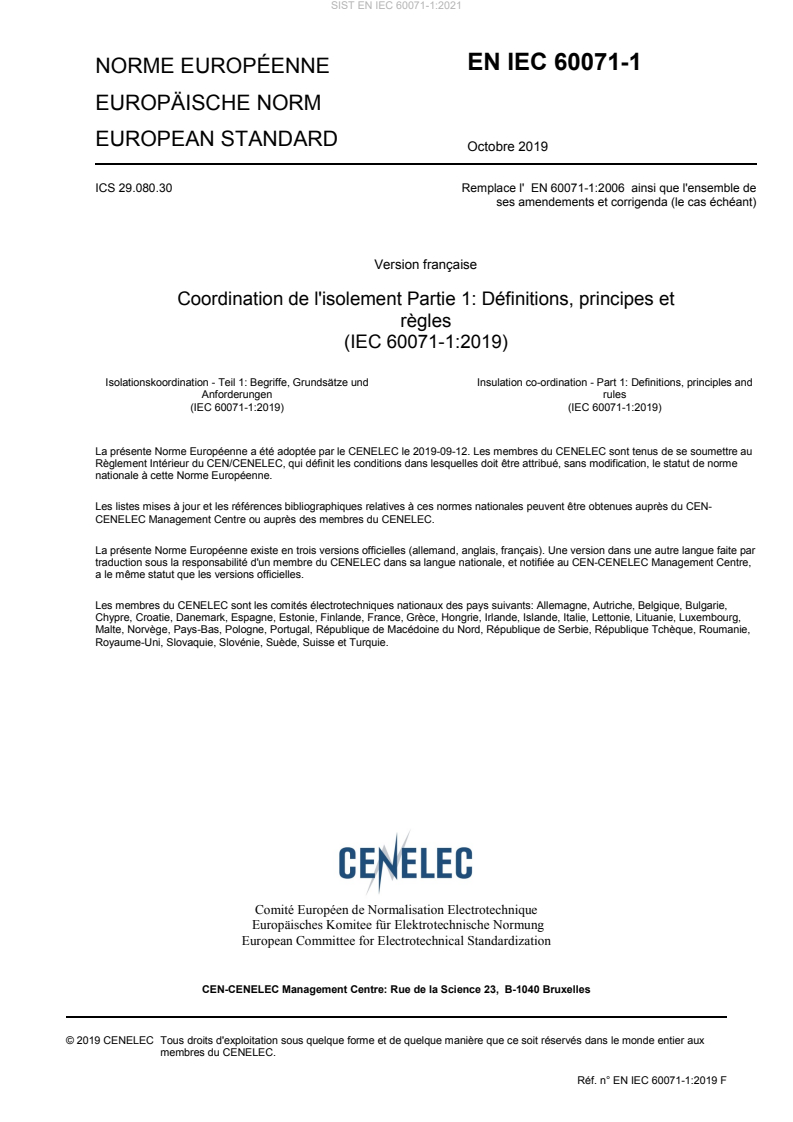

EN IEC 60071-1
NORME EUROPÉENNE
EUROPÄISCHE NORM
EUROPEAN STANDARD
Octobre 2019
ICS 29.080.30 Remplace l' EN 60071-1:2006 ainsi que l'ensemble de
ses amendements et corrigenda (le cas échéant)
Version française
Coordination de l'isolement Partie 1: Définitions, principes et
règles
(IEC 60071-1:2019)
Isolationskoordination - Teil 1: Begriffe, Grundsätze und Insulation co-ordination - Part 1: Definitions, principles and
Anforderungen rules
(IEC 60071-1:2019) (IEC 60071-1:2019)
La présente Norme Européenne a été adoptée par le CENELEC le 2019-09-12. Les membres du CENELEC sont tenus de se soumettre au
Règlement Intérieur du CEN/CENELEC, qui définit les conditions dans lesquelles doit être attribué, sans modification, le statut de norme
nationale à cette Norme Européenne.
Les listes mises à jour et les références bibliographiques relatives à ces normes nationales peuvent être obtenues auprès du CEN-
CENELEC Management Centre ou auprès des membres du CENELEC.
La présente Norme Européenne existe en trois versions officielles (allemand, anglais, français). Une version dans une autre langue faite par
traduction sous la responsabilité d'un membre du CENELEC dans sa langue nationale, et notifiée au CEN-CENELEC Management Centre,
a le même statut que les versions officielles.
Les membres du CENELEC sont les comités électrotechniques nationaux des pays suivants: Allemagne, Autriche, Belgique, Bulgarie,
Chypre, Croatie, Danemark, Espagne, Estonie, Finlande, France, Grèce, Hongrie, Irlande, Islande, Italie, Lettonie, Lituanie, Luxembourg,
Malte, Norvège, Pays-Bas, Pologne, Portugal, République de Macédoine du Nord, République de Serbie, République Tchèque, Roumanie,
Royaume-Uni, Slovaquie, Slovénie, Suède, Suisse et Turquie.
Comité Européen de Normalisation Electrotechnique
Europäisches Komitee für Elektrotechnische Normung
European Committee for Electrotechnical Standardization
CEN-CENELEC Management Centre: Rue de la Science 23, B-1040 Bruxelles
© 2019 CENELEC Tous droits d'exploitation sous quelque forme et de quelque manière que ce soit réservés dans le monde entier aux
membres du CENELEC.
Réf. n° EN IEC 60071-1:2019 F

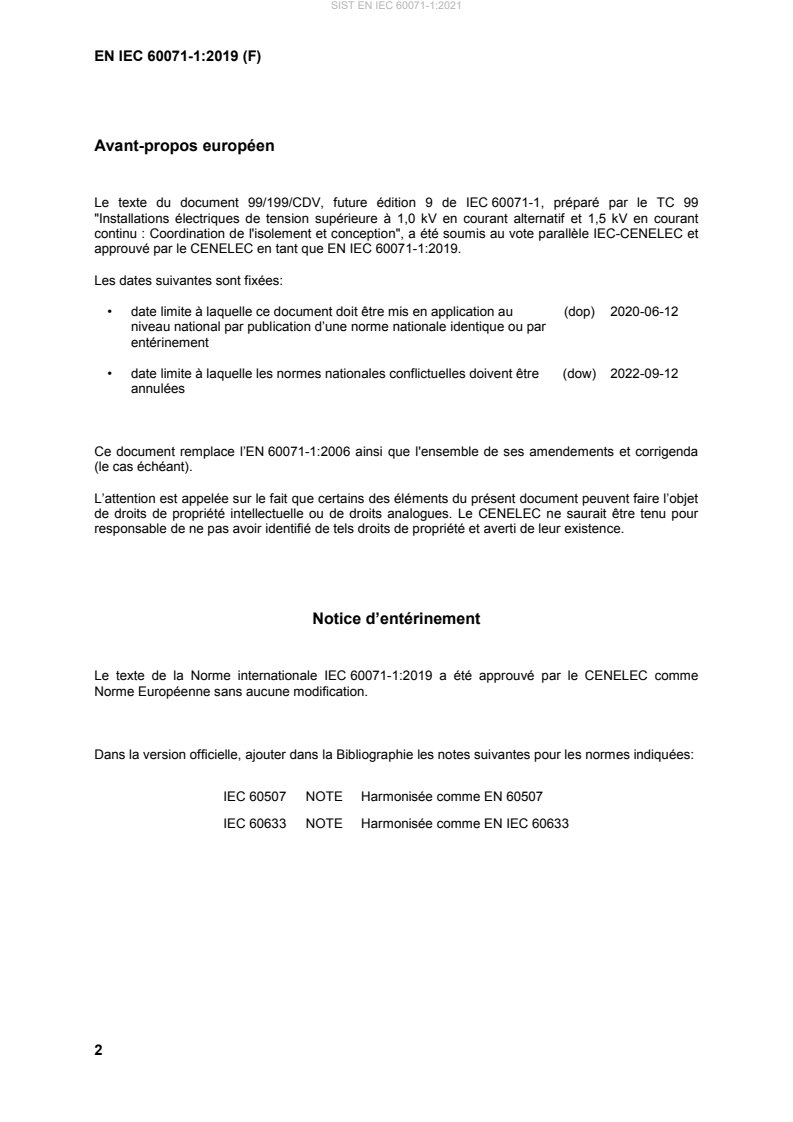

Avant-propos européen
Le texte du document 99/199/CDV, future édition 9 de IEC 60071-1, préparé par le TC 99
"Installations électriques de tension supérieure à 1,0 kV en courant alternatif et 1,5 kV en courant
continu : Coordination de l'isolement et conception", a été soumis au vote parallèle IEC-CENELEC et
approuvé par le CENELEC en tant que EN IEC 60071-1:2019.
Les dates suivantes sont fixées:
• date limite à laquelle ce document doit être mis en application au (dop) 2020-06-12
niveau national par publication d’une norme nationale identique ou par
entérinement
• date limite à laquelle les normes nationales conflictuelles doivent être (dow) 2022-09-12
annulées
Ce document remplace l’EN 60071-1:2006 ainsi que l'ensemble de ses amendements et corrigenda
(le cas échéant).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet
de droits de propriété intellectuelle ou de droits analogues. Le CENELEC ne saurait être tenu pour
responsable de ne pas avoir identifié de tels droits de propriété et averti de leur existence.
Notice d’entérinement
Le texte de la Norme internationale IEC 60071-1:2019 a été approuvé par le CENELEC comme
Norme Européenne sans aucune modification.
Dans la version officielle, ajouter dans la Bibliographie les notes suivantes pour les normes indiquées:
IEC 60507 NOTE Harmonisée comme EN 60507
IEC 60633 NOTE Harmonisée comme EN IEC 60633
Annexe ZA
(normative)
Références normatives à d'autres publications internationales
avec les publications européennes correspondantes
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l'édition citée s'applique. Pour les
références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
NOTE 1 Dans le cas où une publication internationale est modifiée par des modifications communes, indiqué
par (mod), l'EN/le HD correspondant(e) s'applique.
NOTE 2 Les informations les plus récentes concernant les dernières versions des Normes Européennes
listées dans la présente annexe sont disponibles à l'adresse suivante: www.cenelec.eu.
Publication Année Titre EN/HD Année
IEC 60038 - Tensions normales de la CEI EN 60038 -
IEC 60060-1 - Technique des essais à haute tension - Partie 1: EN 60060-1 -
Définitions et exigences générales
IEC 60071-2 - Coordination de l'isolement - Partie 2: Lignes EN IEC 60071-2 -
directrices en matière d'application
IEC 60099-4 - Parafoudres - Partie 4: Parafoudres à oxyde EN 60099-4 -
métallique sans éclateur pour réseaux à courant
alternatif
IEC 60071-1 ®
Edition 9.0 2019-08
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
colour
inside
HORIZONTAL STANDARD
NORME HORIZONTALE
Insulation co-ordination –
Part 1: Definitions, principles and rules
Coordination de l'isolement –
Partie 1: Définitions, principes et règles
INTERNATIONAL
ELECTROTECHNICAL
COMMISSION
COMMISSION
ELECTROTECHNIQUE
INTERNATIONALE
ICS 29.080.30 ISBN 978-2-8322-7171-1
– 36 – IEC 60071-1:2019 IEC 2019
SOMMAIRE
AVANT-PROPOS . 38
1 Domaine d'application . 40
2 Références normatives . 40
3 Termes et définitions . 41
4 Termes abrégés et symboles . 49
4.1 Généralités . 49
4.2 Indices . 49
4.3 Symboles littéraux . 49
4.4 Abréviations . 49
5 Procédure pour la coordination de l'isolement . 50
5.1 Généralités sur la procédure . 50
5.2 Détermination des tensions et surtensions représentatives (U ) . 51
rp
5.3 Détermination des tensions de tenue de coordination (U ) . 53
cw
5.4 Détermination des tensions de tenue exigées (U ) . 53
rw
5.5 Choix du niveau d'isolement assigné . 54
5.6 Liste des tensions de tenue assignées normalisées de courte durée à
fréquence industrielle . 55
5.7 Liste des tensions de tenue assignées normalisées aux chocs . 55
5.8 Plages de la tension la plus élevée pour le matériel . 55
5.9 Conditions d'environnement . 55
5.9.1 Conditions environnementales normales . 55
5.9.2 Conditions atmosphériques normalisées de référence . 56
5.10 Choix du niveau d'isolement normalisé . 56
5.11 Origine du niveau d'isolement normalisé . 60
5.11.1 Généralités . 60
5.11.2 Tension de tenue assignée normalisée au choc de manœuvre . 61
5.11.3 Tension de tenue assignée normalisée au choc de foudre . 61
6 Exigences pour les essais de tension de tenue normalisée . 61
6.1 Exigences générales . 61
6.2 Essais de tension de tenue normalisée de courte durée à fréquence
industrielle . 62
6.3 Essais de tension de tenue normalisée aux chocs . 62
6.4 Situation d'essai alternative . 63
6.5 Essais de tension de tenue normalisée de l'isolation entre phases et de
l'isolation longitudinale pour le matériel de la plage I . 63
6.5.1 Essais à fréquence industrielle . 63
6.5.2 Essais au choc de foudre de l'isolation entre phases (ou longitudinale) . 64
6.6 Essais de tension de tenue normalisée de l'isolation entre phases et de
l'isolation longitudinale pour le matériel de la plage II . 64
Annexe A (normative) Distances dans l'air pour installation garantissant une tension
de tenue aux chocs spécifiée . 65
A.1 Généralités . 65
A.2 Choc de foudre . 66
A.3 Choc de manœuvre. 67
Annexe B (informative) Niveaux d'isolement assignés pour les tensions les plus
élevées pour le matériel U non normalisées par l'IEC . 69
m
Bibliographie . 70
IEC 60071-1:2019 IEC 2019 – 37 –
Figure 1 – Organigramme de détermination du niveau d'isolement assigné ou
normalisé . 51
Tableau 1 – Classes et formes des surtensions, des formes de tension normalisées et
des essais de tension de tenue normalisée . 52
Tableau 2 – Niveaux d'isolement normalisés pour la plage I (1 kV < U ≥ 245 kV) . 58
m
Tableau 3 – Niveaux d'isolement normalisés pour la plage II (U > 245 kV) . 59
m
Tableau A.1 – Correspondance entre les tensions de tenue assignées normalisées au
choc de foudre et les distances dans l'air minimales . 66
Tableau A.2 – Correspondance entre les tensions de tenue assignées normalisées au
choc de manœuvre et les distances dans l'air minimales phase-terre . 68
Tableau A.3 – Correspondance entre les tensions de tenue assignées normalisées au
choc de manœuvre et les distances dans l'air minimales entre phases . 68
Tableau B.1 – Niveaux d'isolement assignés pour les tensions les plus élevées pour le
matériel U non normalisées par l'IEC . 69
m
– 38 – IEC 60071-1:2019 IEC 2019
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
___________
COORDINATION DE L'ISOLEMENT –
Partie 1: Définitions, principes et règles
AVANT-PROPOS
1) La Commission Electrotechnique Internationale (IEC) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de l'IEC). L'IEC a pour
objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines
de l'électricité et de l'électronique. A cet effet, l'IEC – entre autres activités – publie des Normes internationales,
des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au public (PAS) et des
Guides (ci-après dénommés "Publication(s) de l'IEC"). Leur élaboration est confiée à des comités d'études, aux
travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les organisations
internationales, gouvernementales et non gouvernementales, en liaison avec l'IEC, participent également aux
travaux. L'IEC collabore étroitement avec l'Organisation Internationale de Normalisation (ISO), selon des
conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de l'IEC concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de l'IEC
intéressés sont représentés dans chaque comité d'études.
3) Les Publications de l'IEC se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de l'IEC. Tous les efforts raisonnables sont entrepris afin que
l'IEC s'assure de l'exactitude du contenu technique de ses publications; l'IEC ne peut pas être tenue
responsable de l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur
final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de l'IEC s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de l'IEC dans leurs publications nationales
et régionales. Toutes divergences entre toutes Publications de l'IEC et toutes publications nationales ou
régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) L'IEC elle-même ne fournit aucune attestation de conformité. Des organismes de certification indépendants
fournissent des services d'évaluation de conformité et, dans certains secteurs, accèdent aux marques de
conformité de l'IEC. L'IEC n'est responsable d'aucun des services effectués par les organismes de certification
indépendants.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à l'IEC, à ses administrateurs, employés, auxiliaires ou mandataires,
y compris ses experts particuliers et les membres de ses comités d'études et des Comités nationaux de l'IEC,
pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre dommage de quelque
nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais de justice) et les
dépenses découlant de la publication ou de l'utilisation de cette Publication de l'IEC ou de toute autre
Publication de l'IEC, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L'attention est attirée sur le fait que certains des éléments de la présente Publication de l'IEC peuvent faire
l'objet de droits de brevet. L'IEC ne saurait être tenue pour responsable de ne pas avoir identifié de tels droits
de brevets et de ne pas avoir signalé leur existence.
La Norme internationale IEC 60071-1 a été établie par le comité d'études 99: Installations
électriques de tension supérieure à 1,0 kV en courant alternatif et 1,5 kV en courant continu:
Coordination de l'isolement et conception.
Cette neuvième édition annule et remplace la huitième édition parue en 2006 et son
Amendement 1:2010. Cette édition constitue une révision technique.
Elle a le statut d'une norme horizontale conformément au Guide 108 de l'IEC.
Les principales modifications par rapport à l'édition précédente sont les suivantes:
a) toutes les références ont été mises à jour en faveur des normes IEC actuelles et la
bibliographie est supprimée;
IEC 60071-1:2019 IEC 2019 – 39 –
b) certaines définitions ont été modifiées afin d'éviter les chevauchements et de favoriser
une bonne compréhension;
c) les symboles littéraux ont été modifiés et corrigés afin de garantir la cohérence avec les
normes IEC concernées;
d) plusieurs titres ont été modifiés en vue d'une meilleure compréhension (voir les
Articles A.2 et A.3, ainsi que l'Annexe B).
Le texte de cette Norme internationale est issu des documents suivants:
CDV Rapport de vote
99/199/CDV 99/227/RVC
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette Norme internationale.
Cette publication a été rédigée selon les Directives ISO/IEC, Partie 2.
Une liste de toutes les parties de la série IEC 60071, publiées sous le titre général
Coordination de l'isolement, peut être consultée sur le site web de l'IEC.
Le comité a décidé que le contenu de la publication de base et de ses amendements ne serait
pas modifié avant la date de stabilité indiquée sur le site web de l'IEC sous
"http://webstore.iec.ch" dans les données relatives à la publication recherchée. A cette date,
la publication sera
• reconduite,
• supprimée,
• remplacée par une édition révisée, ou
• amendée.
IMPORTANT – Le logo "colour inside" qui se trouve sur la page de couverture de cette
publication indique qu'elle contient des couleurs qui sont considérées comme utiles à
une bonne compréhension de son contenu. Les utilisateurs devraient, par conséquent,
imprimer cette publication en utilisant une imprimante couleur.
– 40 – IEC 60071-1:2019 IEC 2019
COORDINATION DE L'ISOLEMENT –
Partie 1: Définitions, principes et règles
1 Domaine d'application
La présente partie de l'IEC 60071 s'applique aux réseaux à tension alternative triphasée dont
la tension la plus élevée pour le matériel est supérieure à 1 kV. Elle spécifie la procédure à
suivre pour le choix des tensions de tenue assignées normalisées pour l'isolation phase-terre,
l'isolation entre phases et l'isolation longitudinale du matériel et des installations de ces
réseaux. Elle donne également les listes des valeurs normalisées parmi lesquelles les
tensions de tenue assignées normalisées sont choisies.
Le présent document décrit que les tensions de tenue choisies sont associées aux tensions
les plus élevées pour le matériel. Cette association est destinée aux seules fins de la
coordination de l'isolement. Les exigences concernant la sécurité des personnes ne sont pas
couvertes par le présent document.
Bien que les principes du présent document s'appliquent également à l'isolation des lignes de
transport d'énergie, les valeurs des tensions de tenue peuvent être différentes des tensions
de tenue assignées normalisées.
Il appartient aux comités de produits de spécifier les tensions de tenue et les procédures
d'essai appropriées aux matériels correspondants, en prenant les recommandations du
présent document en considération.
NOTE Toutes les règles relatives à la coordination de l'isolement données dans le présent document sont
justifiées en détail dans l'IEC 60071-2, en particulier en ce qui concerne l'association des tensions de tenue
assignées normalisées avec les tensions les plus élevées pour le matériel. Lorsque plusieurs séries de tensions de
tenue assignées normalisées sont associées à la même valeur de la tension la plus élevée pour le matériel, une
ligne directrice est donnée pour le choix de la série la plus appropriée.
Cette norme horizontale est essentiellement destinée à l'usage des comités d'études dans la
préparation des normes, conformément aux principes établis dans le Guide 108 de l'IEC.
Une des responsabilités d'un comité d'études est, partout où cela est possible, de se servir
des normes horizontales lors de la préparation de ses publications. Le contenu de cette
norme horizontale ne s'appliquera pas, à moins qu'il ne soit spécifiquement désigné ou inclus
dans les publications concernées.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu,
des exigences du présent document. Pour les références datées, seule l’édition citée
s’applique. Pour les références non datées, la dernière édition du document de référence
s'applique (y compris les éventuels amendements).
IEC 60038, Tensions normales de l'IEC
IEC 60060-1, Technique des essais à haute tension – Partie 1: Définitions et exigences
générales
IEC 60071-2, Coordination de l'isolement – Partie 2: Lignes directrices en matière
d'application
IEC 60071-1:2019 IEC 2019 – 41 –
IEC 60099-4, Parafoudres – Partie 4: Parafoudres à oxyde métallique sans éclateur pour
réseaux à courant alternatif
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées
en normalisation, consultables aux adresses suivantes:
• IEC Electropedia: disponible à l'adresse http://www.electropedia.org/
• ISO Online browsing platform: disponible à l'adresse http://www.iso.org/obp
3.1
coordination de l'isolement
sélection de la tenue diélectrique des matériels, en fonction des tensions de service et des
surtensions qui peuvent apparaître dans le réseau auquel ces matériels sont destinés et
compte tenu de l'environnement en service et des caractéristiques des dispositifs de
prévention et de protection disponibles
Note 1 à l'article: La «rigidité diélectrique» des matériels est prise ici au sens de niveau d'isolement assigné (3.36)
ou de niveau d'isolement normalisé (3.37).
[SOURCE: IEC 60050-614:2016, 614-03-08, modifié – La Note 1 à l'article a été ajoutée.]
3.2
isolation externe
distances dans l'air atmosphérique et sur les surfaces des isolations solides d'un matériel en
contact avec l'air atmosphérique, qui sont soumises aux contraintes diélectriques et à
l'influence des conditions atmosphériques ou d'autres conditions environnementales
provenant du site comme la pollution, l'humidité, les animaux, etc.
Note 1 à l'article: L'isolation externe est soit protégée, soit exposée, selon qu'elle est conçue pour être utilisée à
l'extérieur ou à l'intérieur d'abris fermés.
[SOURCE: IEC 60050-614:2016, 614-03-02, modifié – La Note 1 à l'article a été ajoutée]
3.3
isolation interne
distances internes dans l'isolation solide, liquide ou gazeuse des matériels qui sont à l'abri de
l'influence des conditions atmosphériques ou d'autres agents externes
[SOURCE: IEC 60050-614, 614-03-03]
3.4
isolation autorégénératrice
isolation qui retrouve intégralement ses propriétés isolantes en un intervalle de temps court
après une décharge disruptive
Note 1 à l'article: Une isolation de ce type est généralement, mais pas nécessairement, une isolation externe.
Note 2 à l'article: Cette définition s'applique uniquement quand la décharge est provoquée par l'application d'une
tension d'essai lors d'un essai diélectrique. Cependant, des décharges apparaissant en service peuvent conduire
une isolation autorégénératrice à perdre partiellement ou complètement ses propriétés isolantes d'origine.
[SOURCE: IEC 60050-614, 614-03-04]
– 42 – IEC 60071-1:2019 IEC 2019
3.5
isolation non autorégénératrice
isolation qui perd ses propriétés isolantes, ou ne les retrouve pas intégralement, après une
décharge disruptive
Note 1 à l'article: Cette définition s'applique uniquement quand la décharge est provoquée par l'application d'une
tension d'essai lors d'un essai diélectrique. Cependant, des décharges apparaissant en service peuvent conduire
une isolation autorégénératrice à perdre partiellement ou complètement ses propriétés isolantes d'origine.
[SOURCE: IEC 60050-614, 614-03-05]
3.6
borne de la configuration de l'isolation
l'une ou l'autre des deux bornes entre lesquelles peut être appliquée une tension qui soumet
l'isolation à une contrainte
Note 1 à l'article: Les types de bornes sont:
a) borne de phase, en service, la tension phase-neutre du réseau est appliquée entre cette borne et le neutre;
b) borne de neutre, représentant le point neutre du réseau, ou y étant connectée (borne de neutre de
transformateur, etc.);
c) borne de terre, toujours mise directement à la terre en service (cuve de transformateur, socle de sectionneur,
structure de pylône, plaque de mise à la terre, etc.)
3.7
configuration de l'isolation
configuration géométrique complète de l'isolation en service comprenant l'isolation et toutes
ses bornes et incluant tous les éléments (isolants et conducteurs) qui influencent son
comportement diélectrique
Note 1 à l'article: Les configurations de l'isolation définies en 3.7.1 à 3.7.4 sont identifiées.
3.7.1
configuration de l'isolation triphasée
configuration de l'isolation ayant trois bornes de phase, une borne de neutre et une borne de
terre
3.7.2
configuration de l'isolation phase-terre
configuration d'isolation triphasée dans laquelle il n'est pas tenu compte des bornes de deux
phases et, sauf cas particuliers, dans laquelle la borne de neutre est mise à la terre
3.7.3
configuration de l'isolation phase-phase
configuration d'isolation triphasée dans laquelle il n'est pas tenu compte d'une borne de
phase. Dans des cas particuliers, les bornes de neutre et de terre ne sont également pas
prises en compte
3.7.4
configuration de l'isolation longitudinale
configuration de l'isolation ayant deux bornes de phase et une borne de terre, les bornes de
phase appartenant à la même phase d'un réseau triphasé, séparée temporairement en deux
parties indépendantes sous tension (par exemple, appareils de connexion ouverts)
Note 1 à l'article: Les quatre bornes appartenant aux deux autres phases ne sont pas prises en compte ou sont
mises à la terre. Dans des cas particuliers, l'une des deux bornes de phase prises en compte est mise à la terre.
3.8
tension nominale d'un réseau
U
n
valeur arrondie appropriée de la tension utilisée pour dénommer ou identifier un réseau
IEC 60071-1:2019 IEC 2019 – 43 –
[SOURCE: IEC 60050-601:1985, 601-01-21, modifié – Un symbole a été ajouté.]
3.9
tension la plus élevée d'un réseau
U
s
valeur la plus élevée de la tension de service entre phases (valeur efficace) qui se présente à
un instant et en un point quelconque du réseau dans des conditions d'exploitation normales
[SOURCE: IEC 60050-601:1985, 601-01-23, modifié – Un signification claire de la tension a
été ajoutée.]
3.10
tension la plus élevée pour le matériel
U
m
valeur la plus élevée de la tension entre phases (valeur efficace) pour laquelle le matériel est
spécifié en ce qui concerne son isolement ainsi que certaines autres caractéristiques qui sont
rattachées à cette tension dans les normes proposées pour chaque matériel
Note 1 à l'article: Dans les conditions normales de service spécifiées par le comité de produit correspondant,
cette tension peut être appliquée au matériel en permanence.
[SOURCE: IEC 60050-614:2016, 614-03-01]
3.11
réseau à neutre isolé
réseau dont aucun point neutre n'a de connexion intentionnelle avec la terre, à l'exception
des liaisons à haute impédance destinées à des dispositifs de protection ou de mesure
[SOURCE: IEC 60050-601:1985, 601-02-24]
3.12
réseau à neutre directement à la terre
réseau dont le ou les points neutres sont reliés directement à la terre
[SOURCE: IEC 60050-601:1985, 601-02-25]
3.13
réseau à neutre non directement à la terre
réseau dont le ou les points neutres sont reliés à la terre par l'intermédiaire d'impédances
destinées à limiter les courants de défaut à la terre
[SOURCE: IEC 60050-601:1985, 601-02-26]
3.14
réseau compensé par bobine d'extinction
réseau dont un ou plusieurs points neutres sont reliés à la terre par des réactances
compensant approximativement la composante capacitive du courant de défaut monophasé à
la terre
Note 1 à l'article: Pour un réseau compensé par bobine d'extinction, le courant résiduel dans le défaut est limité à
tel point qu'un arc de défaut dans l'air est généralement autoextinguible.
[SOURCE: IEC 60050-601:1985, 601-02-27]
3.15
facteur de défaut à la terre
k
en un emplacement donné d'un réseau triphasé, et pour un schéma d'exploitation donné de
ce réseau, rapport entre, d'une part, la tension efficace la plus élevée, à la fréquence du
– 44 – IEC 60071-1:2019 IEC 2019
réseau, entre une phase saine et la terre pendant un défaut à la terre affectant une phase
quelconque ou plusieurs phases en un point quelconque du réseau, et d'autre part la valeur
efficace de la tension entre phase et terre à la fréquence du réseau qui serait obtenue à
l'emplacement pris en compte en l'absence du défaut
[SOURCE: IEC 60050-614:2016, 614-03-06, modifié – Un symbole a été ajouté et la
description de la tension a été modifiée]
3.16
tension continue
tension à la fréquence du réseau, réputée comme ayant une valeur efficace constante,
appliquée en permanence à toute paire de bornes d'une configuration d'isolation
3.17
surtension
tension:
– entre un conducteur de phase et la terre ou à travers une isolation longitudinale dont la
valeur de crête dépasse la valeur de crête correspondant à la tension la plus élevée du
réseau divisée par
– entre conducteurs de phase dont la valeur de crête dépasse l'amplitude de la tension le
plus élevée du réseau
Note 1 à l'article: Sauf indication contraire clairement stipulée, comme pour les parafoudres, les valeurs de
surtension exprimées en p.u. renvoient à U × 2 3 .
s
[SOURCE: IEC 60050-614:2016, 614-03-10]
3.17.1
surtension temporaire
TOV
surtension à fréquence industrielle de durée relativement longue
Note 1 à l'article: La surtension peut être non amortie ou faiblement amortie. Dans certains cas, sa fréquence
peut être inférieure ou supérieure à la fréquence industrielle dans un rapport de plusieurs unités.
Note 2 à l'article: L'abréviation "TOV" est dérivée du terme anglais développé correspondant "temporary
overvoltage".
[SOURCE: IEC 60050-614:2016, 614-03-13]
3.17.2
surtension transitoire
surtension de courte durée, ne dépassant pas quelques millisecondes, oscillatoire ou non,
généralement fortement amortie
Note 1 à l'article: Les surtensions transitoires peuvent être immédiatement suivies par des surtensions
temporaires. S'il en est ainsi, les deux types de surtensions sont considérés comme des événements séparés.
[SOURCE: IEC 60050-614:2016, 614-03-14]
3.17.2.1
surtension à front lent
SFO
jusqu'à la valeur de crête
surtension transitoire, généralement unidirectionnelle, de durée T
p
telle que 20 µs < T ≤ 5 000 µs, et de durée de queue T ≤ 20 ms
p 2
Note 1 à l'article: L'abréviation "SFO" est dérivée du terme anglais développé correspondant "slow-front
overvoltage".
IEC 60071-1:2019 IEC 2019 – 45 –
3.17.2.2
surtension à front rapide
FFO
surtension transitoire, généralement unidirectionnelle, de durée T jusqu'à la valeur de crête
p
telle que 0,1 µs < T ≤ 20 µs, et de durée de queue T < 300 µs
1 2
Note 1 à l'article: L'abréviation "FFO" est dérivée du terme anglais développé correspondant "fast-front
overvoltage".
3.17.2.3
surtension à front très rapide (very-fast-front overvoltage)
VFFO
surtension transitoire, généralement unidirectionnelle, de durée jusqu'à la valeur de crête
T ≤ 0,1 µs, et avec ou sans oscillations superposées de fréquence 30 kHz < f < 100 MHz
f
Note 1 à l'article: L'abréviation "VFFO" est dérivée du terme anglais développé correspondant "very-fast-front
overvoltage".
3.17.3
surtension combinée
surtension consistant en deux composantes de tension appliquées simultanément entre
chacune des deux bornes de phase d'une isolation entre phases (ou longitudinale) et la terre
Note 1 à l'article: Elle est classée selon la composante de la valeur de crête la plus élevée (temporaire, à front
lent, à front rapide ou à front très rapide).
3.18
formes de tension normalisées pour essai
formes de tensions et de surtensions pour essai qui sont déterminées en termes d’amplitude,
de front d’onde, d’extrémité d’onde et de durée
Note 1 à l'article: Plus de détails sur les trois premières formes de tension normalisées suivantes sont donnés
dans l'IEC 60060-1 ainsi que dans le Tableau 1.
3.18.1
tension normalisée de courte durée à fréquence industrielle
tension sinusoïdale de fréquence comprise entre 48 Hz et 62 Hz et de durée égale à 60 s
3.18.2
tension normalisée de choc de manœuvre
tension de choc ayant une durée jusqu'à la crête de 250 µs et une durée jusqu'à la mi-valeur
de 2 500 µs
3.18.3
tension normalisée de choc de foudre
tension de choc ayant une durée de front de 1,2 µs et une durée jusqu'à la mi-valeur de 50 µs
3.18.4
tension normalisée de choc de manœuvre combinée
pour l'isolation entre phases, une tension de choc combinée ayant deux composantes de
valeurs de crête égales et de polarités opposées
Note 1 à l'article: La composante positive est une tension de choc de manœuvre normalisée et la composante
négative est une tension de choc de manœuvre dont les durées jusqu'à la crête et jusqu'à la mi-valeur ne sont pas
inférieures à celles de la composante positive. Il convient que les deux tensions de choc atteignent leur valeur de
crête au même instant. Par conséquent, la valeur de crête de la tension combinée est la somme des valeurs de
crête de leurs composantes.
3.18.5
tension normalisée combinée
pour l'isolation longitudinale, une tension combinée ayant un choc normalisé sur une borne et
une tension à fréquence industrielle sur l'autre borne
– 46 – IEC 60071-1:2019 IEC 2019
Note 1 à l'article: La composante de choc est appliquée à la valeur de crête de la tension à fréquence industrielle
de polarité opposée.
3.19
surtension représentative
U
rp
surtension présumée produire le même effet diélectrique sur l'isolation que la surtension
d'une catégorie donnée apparaissant en service dues à diverses origines
Note 1 à l'article: Elles sont constituées de tensions ayant la forme normalisée de la catégorie en question et
peuvent être définies par une valeur, un ensemble de valeurs ou une distribution statistique des valeurs qui
caractérisent les conditions de service
Note 2 à l'article: Cette définition s'applique également à la tension permanente à fréquence industrielle qui
représente l'effet de la tension de service sur l'isolation.
3.20
dispositif de limitation des surtensions
dispositif qui limite les valeurs de crête des surtensions ou leurs durées ou les deux
Note 1 à l'article: Ces dispositifs sont classés en dispositifs de prévention (tel que résistance de préinsertion) ou
en dispositifs de protection (tel que parafoudre).
3.21
niveau de protection au choc de foudre
U
pl
valeur de crête maximale de la tension admissible aux bornes d'un dispositif de protection
soumis, dans des conditions spécifiées, à des chocs de foudre
[SOURCE: IEC 60050-6014:2016, 614-03-56]
3.22
niveau de protection aux surtensions de manœuvre
U
ps
valeur de crête maximale de la tension admissible aux bornes d'un dispositif de protection
soumis, dans des conditions spécifiées, à des chocs de manœuvre
[SOURCE: IEC 60050-6014:2016, 614-03-57]
3.23
critère de performance
base sur laquelle est choisie l'isolation de façon à réduire à un niveau acceptable, du point de
vue de l'économie et de celui de l'exploitation, la probabilité que les contraintes diélectriques
résultantes imposées aux matériels causent des dommages aux isolations des matériels ou
affectent la continuité du service
Note 1 à l'article: Le critère de performance est habituellement exprimé par un taux de défaillance acceptable
(nombre de défaillances par année, nombre d'années entre défaillances, risque de défaillance, etc.) de la
configuration de l'isolation.
3.24
tension de tenue
valeur de la tension d'essai à appliquer, dans des conditions spécifiées, lors d'un essai de
tension de tenue pendant lequel un nombre spécifié de décharges disruptives est toléré
Note 1 à l'article: La tension de tenue est désignée par:
a) tension de tenue présumée conventionnelle, lorsque le nombre de décharges disruptives toléré est nul. Cette
valeur est réputée correspondre à une probabilité de tenue P = 100 %;
w
b) tension de tenue statistique, lorsque le nombre de décharges disruptives toléré est relatif à une probabilité de
tenue spécifiée. Dans le présent document, la probabilité spécifiée est P = 90 %.
w
Note 2 à l'article: Dans le présent document, les tensions de tenue présumées conventionnelles sont spécifiées
pour l'isolation non autorégénératrice. Les tensions de tenue statistiques le sont pour l'isolation autorégénératrice.
IEC 60071-1:2019 IEC 2019 – 47 –
3.25
tension de tenue de coordination
U
cw
pour chaque catégorie de tension, valeur de la tension de tenue de la configuration de
l'isolation, dans les conditions réelles de service, qui satisfait au critère de performance
3.26
facteur de coordination
K
c
facteur par lequel il faut que la valeur de la surtension représentative soit multipliée pour
obtenir la valeur de la tension de tenue de coordination
3.27
conditions atmosphériques normalisées de référence
conditions atmosphériques auxquelles les tensions de tenue assignées normalisées
s'appliquent
Note 1 à l'article: Voir 5.9.2.
3.28
tension de tenue exigée
U
rw
tension d'essai qu'il faut que l'isolation tienne dans un essai de tension de tenue normalisée
pour s'assurer que l'isolation satisfera au critère de performance lorsqu'elle sera soumise à
une catégorie donnée de surtensions dans les conditions réelles de service et pendant toute
la durée de service
Note 1 à l'article: La tension de tenue exigée a la forme de la tension de tenue de coordination et elle est
spécifiée en se référant à toutes les conditions de l'essai de tension de tenue normalisée choisi pour vérifier cette
tenue.
3.29
facteur de correction atmosphérique
K
t
facteur à appliquer à la tension de tenue de coordination pour tenir compte de la différence de
tenue diélectrique entre les conditions atmosphériques moyennes en service et les conditions
atmosphériques normalisées de référence.
Note 1 à l'article: Le facteur de correction atmosphérique ne s'applique qu'à l'isolation externe, pour toutes les
altitudes
Note 2 à l'article: Pour le facteur de correction atmosphérique, les conditions atmosphériques prises en compte
sont la pression de l'air, la température et l'humidité. En général, pour les besoins de coordination de l'isolement, il
n'est nécessaire de prendre en compte que la correction de pression de l'air.
3.30
facteur de correction d'altitude
K
a
facteur à appliquer à la tension de tenue de coordination pour tenir compte de la différence de
tenue diélectrique entre la pression moyenne correspondant à l'altitude en service et la
pression normalisée de référence
Note 1 à l'article: Le facteur de correction d'altitude fait partie du facteur de correction atmosphérique.
3.31
facteur de sécurité
K
s
facteur global à appliquer à la tension de tenue de coordination, après application du facteur
de correction atmosphérique (si exigé), pour obtenir la tension de tenue exigée en tenant
compte de toutes les autres différences de tenue diélectrique entre les conditions en service
au cours de la durée de vie et celles de l'essai de tension de tenue normalisée
– 48 – IEC 60071-1:2019 IEC 2019
3.32
tension de tenue réelle d'un matériel ou d'une configuration de l'isolation
U
aw
valeur la plus élevée possible de la tension d'essai qui peut être appliquée à un matériel ou à
une configuration d'isolation dans un essai de tension de tenue normalisée
3.33
facteur de conversion d'essai
K
tc
pour un matériel ou une configuration d'isolation donné, facteur à appliquer à la tension de
tenue exigée d'une catégorie de surtension donnée, dans le cas où la forme de la tension de
tenue normalisée de l'essai de tension de tenue choisi est celle d'une catégorie de surtension
différente
Note 1 à l'article: Pour une configuration de matériel ou d'isolation donnée: le facteur de conversion d'essai de la
forme de la tension normalisée (a) en forme de tension normalisée (b) doit être supérieur ou égal au rapport entre
la tension de tenue réelle pour la forme de tension normalisée (a) et la tension de tenue réelle de la forme de
tension normalisée (b).
3.34
tension de tenue assignée
valeur de la tension d'essai, appliquée dans un essai de tension de tenue normalisée, qui
permet de vérifier que l'isolation satisfait à une ou plusieurs des tensions de tenue exigées
Note 1 à l'article: C'est une valeur assignée d'isolation d'un matériel.
3.35
tension de tenue assignée normalisée
U
w
valeur normalisée de la tension de tenue assignée telle recommandée dans le présent
document
Note 1 à l'article: Voir 5.6 et 5.7.
3.36
niveau d'isolement assigné
ensemble de tensions de tenue assignées qui caractérisent la rigidité diélectrique de
l'isolation
3.37
niveau d'isolement normalisé
ensemble de tensions de tenue assignées normalisées associées à U comme spécifié dans
m
le présent document
Note 1 à l'article: Voir Tableau 2 et Tableau 3.
3.38
essai de tension de tenue normalisée
essai
...
