EN 13941-2:2019
(Main)District heating pipes - Design and installation of thermal insulated bonded single and twin pipe systems for directly buried hot water networks - Part 2: Installation
District heating pipes - Design and installation of thermal insulated bonded single and twin pipe systems for directly buried hot water networks - Part 2: Installation
This European Standard specifies requirements for design, calculation and installation of factory made thermal insulated bonded single and twin pipe systems for directly buried networks for continuous operation with treated hot water at various temperatures up to 120 ºC and occasionally with peak temperatures up to 140 ºC and maximum internal pressure 2,5 MPA. Flexible pipe systems according to EN 15632 are not under the scope of this standard.
The standard EN 13941, Design and installation of thermal insulated bonded single and twin pipe systems for directly buried hot water networks consists of two parts:
a) EN 13941-1: Design;
b) EN 13941-2: Installation.
The requirements and stipulations in this part: prEN 13941-2, form an unbreakable unity with those of prEN 13941-1. This part shall therefore exclusively be used in combination with prEN 13941-1.
The principles of the standard may be applied to thermal insulated pipe systems with pressures higher than 2,5 MPa, provided that special attention is paid to the effects of pressure.
Adjacent pipes, not buried, but belonging to the network (e. g. pipes in ducts, valve chambers, road crossings above ground etc.) may be designed and installed according to this standard.
This standard presupposes the use of treated water, which by softening, demineralisation, de-aeration, adding of chemicals, or otherwise has been treated to effectively prevent internal corrosion and deposits in the pipes.
This standard is not applicable for such units as:
a) pumps;
b) heat exchangers;
c) boilers, tanks;
d) systems behind domestic substations.
Fernwärmerohre - Auslegung und Installation von gedämmten Einzel- und Doppelrohr-Verbundsystemen für direkt erdverlegte Heißwasser-Fernwärmenetze - Teil 2: Installation
Dieses Dokument legt Auslegungs-, Berechnungs- und Verlegungsanforderungen für werkmäßig hergestellte, gedämmte Einzel- und Doppelrohrverbundsysteme für erdverlegte Heizwasser-Fernwärmenetze fest, die für den Dauerbetrieb mit aufbereitetem Wasser bei unterschiedlichen Temperaturen bis 120 °C und gelegentlichen Spitzentemperaturen bis 140 °C für höchstens 300 h/a sowie bei maximalem Innendruck von 2,5 MPa vorgesehen sind.
Flexible Rohrsysteme nach EN 15632 liegen nicht im Anwendungsbereich dieser Norm.
Die Norm EN 13941, Auslegung und Installation von gedämmten Einzel- und Doppelrohr-Verbundsystemen für direkt erdverlegte Heizwasser-Fernwärmenetze besteht aus zwei Teilen:
a) EN 13941 1: Auslegung
b) EN 13941 2: Installation
Die Anforderungen in diesem Teil, EN 13941 2, bilden eine Einheit mit jenen aus EN 13941 1.
Die Grundsätze der Norm können auf wärmegedämmte Rohrleitungssysteme mit Drücken über 2,5 MPa angewendet werden, vorausgesetzt, die Auswirkungen dieses höheren Drucks werden besonders beachtet.
Angrenzende Rohre, die zum Netz gehören aber nicht erdverlegt sind (z. B. Rohre in Kanälen, Armaturenschächten, oberirdische Straßenüberquerungen usw.), können entsprechend dieser Norm ausgelegt und verlegt werden.
Die Norm setzt die Verwendung von aufbereitetem Wasser voraus, das durch Enthärtung, Entsalzung, Entlüftung, Zusatz von Chemikalien oder auf andere Art und Weise so behandelt worden ist, dass innere Korrosion und Ablagerungen in den Leitungen effektiv vermieden werden.
ANMERKUNG Für weitere Informationen zu den Qualitäten des in Fernwärmerohrsystemen zu verwendenden Wassers, siehe Literaturhinweis [8].
Dieses Dokument gilt nicht für Geräte bzw. Anlagen, wie z. B.:
a) Pumpen,
b) Wärmetauscher;
c) Kessel, Speicher;
d) Systeme hinter Hausregelstationen.
Tuyaux de chauffage urbain - Conception et installation des systèmes bloqués de tuyaux monotubes et bitubes isolés thermiquement pour les réseaux d’eau chaude enterrés directement - Partie 2 : Installation
La présente Norme européenne spécifie les exigences de conception, de calcul et d'installation de systèmes bloqués de tuyaux monotubes et bitubes isolés thermiquement fabriqués en usine pour les réseaux d'eau chaude enterrés directement pour une exploitation en continu avec de l'eau chaude traitée à différentes températures jusqu'à 120 °C, et occasionnellement avec des pics de température jusqu'à 140 °C et une pression interne maximale de 2,5 MPa. Les systèmes de tuyaux flexibles selon l'EN 15632 ne sont pas couverts par le domaine d'application de la présente Norme.
L'EN 13941, Tuyaux de chauffage urbain — Conception et installation des systèmes bloqués de tuyaux monotubes et bitubes isolés thermiquement pour les réseaux d'eau chaude enterrés directement se compose des deux parties suivantes :
a) EN 13941-1 : Conception ;
b) EN 13941-2 : Installation.
Les exigences et dispositions de la présente partie prEN 13941-2 et celles du prEN 13941-1 constituent un tout indivisible. La présente partie doit donc exclusivement être utilisée conjointement avec le prEN 13941-1.
Les principes de la présente Norme peuvent être appliqués à des systèmes de tuyaux isolés thermiquement avec des pressions supérieures à 2,5 MPa, pourvu qu'il soit porté une attention spéciale aux effets de la pression.
Les tuyaux adjacents, non enterrés, mais appartenant au réseau (par exemple tubes en caniveaux, chambres à vannes, traversées de route en aérien, etc.) peuvent être conçus et installés conformément à la présente Norme.
La présente Norme présuppose l'utilisation d'eau traitée, par adoucissement, déminéralisation, désaération, ajout de substances chimiques, ou par tout autre moyen permettant d'éviter efficacement la corrosion interne et les dépôts dans les tuyaux.
La présente Norme n'est pas applicable aux éléments tels que :
a) pompes ;
b) échangeurs thermiques ;
c) chaudières, réservoirs ;
d) systèmes sous-tendant des sous-stations domestiques.
Cevi za daljinsko ogrevanje - Projektiranje in vgradnja toplotno izoliranih spojenih eno- in dvocevnih sistemov za neposredno zakopana vročevodna omrežja - 2. del: Vgradnja
Ta evropski standard določa zahteve za projektiranje, izračun in vgradnjo tovarniško izdelanih toplotno izoliranih spojenih eno- in dvocevnih sistemov za neposredno zakopana omrežja za neprekinjeno delovanje z obdelano vročo vodo pri različnih temperaturah do 120 °C in občasnih najvišjih temperaturah do 140 °C ter najvišjemu notranjemu tlaku 2,5 MPa. Ta standard ne zajema gibkih cevnih sistemov v skladu s standardom EN 15632.
Standard EN 13941 – Projektiranje in vgradnja toplotno izoliranih spojenih eno- in dvocevnih sistemov za neposredno zakopana vročevodna je sestavljen iz dveh delov:
a) Standard EN 13941-1: Zasnova
b) Standard EN 13941-2: Vgradnja
Zahteve in določbe iz tega dela standarda: prEN 13941-2 tvorijo neločljivo enotnost z zahtevami in določbami standarda prEN 13941-1. Ta del se zato uporablja izključno skupaj s standardom prEN 13941-1.
Načela standarda se lahko uporabljajo za toplotno izolirane cevne sisteme s tlaki, višjimi od 2,5 MPa, če je posebna pozornost namenjena učinkom tlaka.
Sosednje cevi, ki niso zakopane, vendar pripadajo omrežju (npr. cevi v jaških, ventilskih komorah, cestnih prehodih nad tlemi itd.), je mogoče projektirati in vgraditi na podlagi tega standarda.
Ta standard predpostavlja uporabo obdelane vode, ki z mehčanjem, demineralizacijo, razzračevanjem, dodajanjem kemikalij ali z drugo obdelavo učinkovito preprečuje notranjo korozijo in nastajanje oblog na ceveh.
Ta standard se ne uporablja za enote, kot so:
a) črpalke,
b) izmenjevalniki toplote,
c) kotli, rezervoarji,
d) sistemi za domačimi razdelilnimi postajami.
General Information
Relations
Standards Content (Sample)
SLOVENSKI STANDARD
SIST EN 13941-2:2019
01-julij-2019
Nadomešča:
SIST EN 13941:2009+A1:2010
Cevi za daljinsko ogrevanje - Projektiranje in vgradnja toplotno izoliranih spojenih
eno- in dvocevnih sistemov za neposredno zakopana vročevodna omrežja - 2. del:
Vgradnja
District heating pipes - Design and installation of thermal insulated bonded single and
twin pipe systems for directly buried hot water networks - Part 2: Installation
Fernwärmerohre - Auslegung und Installation von gedämmten Einzel- und Doppelrohr-
Verbundsystemen für direkt erdverlegte Heizwasser-Fernwärmenetze - Teil 2:
Installation
Tuyaux de chauffage urbain - Conception et installation des systèmes bloqués de tuyaux
préisolés pour les réseaux enterrés d'eau chaude - Partie 2 : Installation
Ta slovenski standard je istoveten z: EN 13941-2:2019
ICS:
23.040.07 Cevovodi za daljinsko Pipeline and its parts for
ogrevanje in njihovi deli district heat
91.140.10 Sistemi centralnega Central heating systems
ogrevanja
SIST EN 13941-2:2019 en,fr,de
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.
---------------------- Page: 1 ----------------------
SIST EN 13941-2:2019
---------------------- Page: 2 ----------------------
SIST EN 13941-2:2019
EN 13941-2
EUROPEAN STANDARD
NORME EUROPÉENNE
April 2019
EUROPÄISCHE NORM
ICS 23.040.07; 23.040.10; 91.140.10 Supersedes EN 13941:2009+A1:2010
English Version
District heating pipes - Design and installation of thermal
insulated bonded single and twin pipe systems for directly
buried hot water networks - Part 2: Installation
Tuyaux de chauffage urbain - Conception et installation Fernwärmerohre - Auslegung und Installation von
des systèmes bloqués de tuyaux monotubes et bitubes gedämmten Einzel- und Doppelrohr-Verbundsystemen
isolés thermiquement pour les réseaux d'eau chaude für direkt erdverlegte Heizwasser-Fernwärmenetze -
enterrés directement - Partie 2 : Installation Teil 2: Installation
This European Standard was approved by CEN on 14 December 2018.
CEN members are bound to comply with the CEN/CENELEC Internal Regulations which stipulate the conditions for giving this
European Standard the status of a national standard without any alteration. Up-to-date lists and bibliographical references
concerning such national standards may be obtained on application to the CEN-CENELEC Management Centre or to any CEN
member.
This European Standard exists in three official versions (English, French, German). A version in any other language made by
translation under the responsibility of a CEN member into its own language and notified to the CEN-CENELEC Management
Centre has the same status as the official versions.
CEN members are the national standards bodies of Austria, Belgium, Bulgaria, Croatia, Cyprus, Czech Republic, Denmark, Estonia,
Finland, Former Yugoslav Republic of Macedonia, France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania,
Luxembourg, Malta, Netherlands, Norway, Poland, Portugal, Romania, Serbia, Slovakia, Slovenia, Spain, Sweden, Switzerland,
Turkey and United Kingdom.
EUROPEAN COMMITTEE FOR STANDARDIZATION
COMITÉ EUROPÉEN DE NORMALISATION
EUROPÄISCHES KOMITEE FÜR NORMUNG
CEN-CENELEC Management Centre: Rue de la Science 23, B-1040 Brussels
© 2019 CEN All rights of exploitation in any form and by any means reserved Ref. No. EN 13941-2:2019 E
worldwide for CEN national Members.
---------------------- Page: 3 ----------------------
SIST EN 13941-2:2019
EN 13941-2:2019 (E)

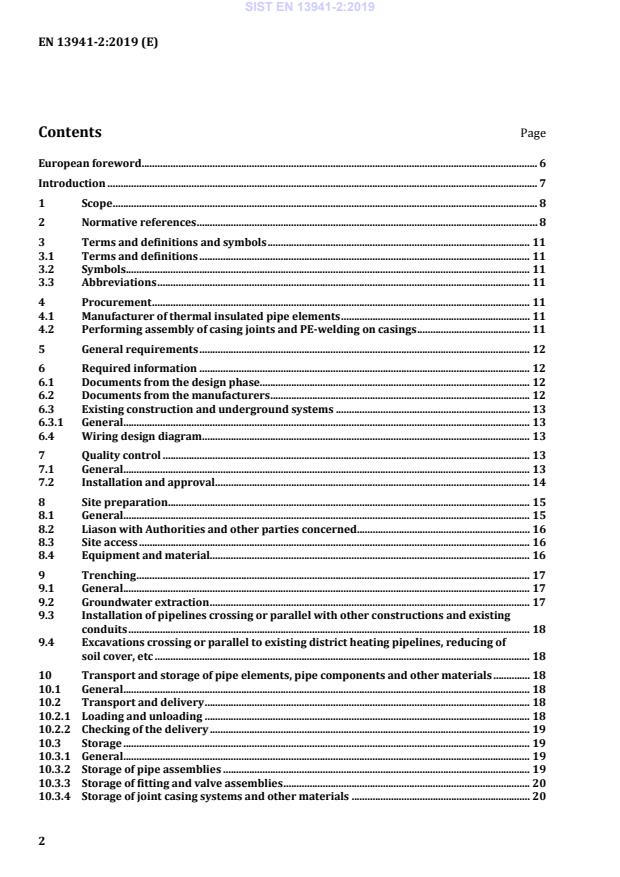

Contents Page
European foreword . 6
Introduction . 7
1 Scope . 8
2 Normative references . 8
3 Terms and definitions and symbols . 11
3.1 Terms and definitions . 11
3.2 Symbols. 11
3.3 Abbreviations . 11
4 Procurement .
...
