CEN/TS 16637-3:2016
(Main)Construction products - Assessment of release of dangerous substances - Part 3: Horizontal up-flow percolation test
Construction products - Assessment of release of dangerous substances - Part 3: Horizontal up-flow percolation test
(1) This Technical Specification specifies an Up-flow Percolation Test (PT) which is applicable to determine the leaching behaviour of inorganic and non-volatile organic substances from granular construction products. The test is not suitable for substances that are volatile under ambient conditions. The construction products are subjected to percolation with water as a function of liquid to solid ratio under specified percolation conditions. The method is a once-through column leaching test.
(2) This up-flow percolation test is performed under specified test conditions for construction products and does not necessarily produce results that mimic specific intended use conditions. This test method produces eluates, which can subsequently be characterized by physical, chemical and ecotoxicological methods according to existing standard methods. The results of eluate analysis are presented as a function of the liquid/solid ratio. The test results enable the distinction between different leaching behaviour.
NOTE 1 Volatile organic substances include the low molecular weight substances in mixtures such as mineral oil.
NOTE 2 It is not always possible to adjust test conditions simultaneously for inorganic and organic substances and test conditions may also vary between different groups of organic substances. Test conditions for organic substances are generally more stringent than those for inorganic substances. The test conditions are generally described in a way that they fit testing organic substances and are also applicable to inorganic substances depending on the set-up.
NOTE 3 For ecotoxicity testing, eluates representing the release of both inorganic and organic substances are needed. In this document, ecotoxicological testing is meant to include also genotoxicological testing.
Construction products that exhibit a saturated hydraulic conductivity of about 10−8 m/s or higher can usually be subjected to this test. This procedure is also applicable to materials showing solidification in the column, if the final hydraulic conductivity is within the specified range. Inert granular material should not be added to improve permeability in order to enable their testing.
NOTE 4 This procedure is generally not applicable to products that are easily biologically degradable and products reacting with the leachant, leading, for example, to excessive gas emission or excessive heat release, impermeable hydraulically bound products or products that swell in contact with water.
Bauprodukte - Bewertung der Freisetzung von gefährlichen Stoffen - Teil 3: Horizontale Perkolationsprüfung im Aufwärtsstrom
(1) Diese Technische Spezifikation legt eine Perkolationsprüfung (PT, en: Percolation Test) im Aufwärtsstrom fest, die dafür geeignet ist, das Auslaugverhalten von anorganischen und nichtflüchtigen organischen Stoffen aus körnigen Bauprodukten zu bestimmen. Die Prüfung eignet sich nicht für Stoffe, die unter Umgebungsbedingungen flüchtig sind. Die Bauprodukte werden unter festgelegten Bedingungen einer Perkolation mit Wasser als Funktion des Flüssigkeits-/Feststoffverhältnisses ausgesetzt. Bei diesem Verfahren handelt es sich um eine Durchfluss-Säulen-Auslaugprüfung.
(2) Diese Perkolationsprüfung im Aufwärtsstrom wird unter festgelegten Prüfbedingungen für Bauprodukte durchgeführt. Sie liefert nicht zwingend Ergebnisse, die die spezifischen bestimmungsgemäßen Verwendungsbedingungen nachbilden. Bei diesem Prüfverfahren werden Eluate erzeugt, die anschließend anhand von physikalischen, chemischen und ökotoxikologischen Verfahren nach vorhandenen Standardverfahren charakterisiert werden können. Die Ergebnisse der Eluatanalyse werden als Funktion des Flüssigkeits-/ Feststoffverhältnisses dargestellt. Die Prüfergebnisse ermöglichen die Unterscheidung zwischen verschiedenen Auslaugverhalten.
ANMERKUNG 1 Flüchtige organische Stoffe umfassen auch niedermolekulare Stoffe in Mischungen wie z. B. Mineralöl.
ANMERKUNG 2 Die Prüfbedingungen für anorganische und organische Stoffe können nicht immer gleichzeitig angepasst werden. Außerdem können die Prüfbedingungen bei verschiedenen Gruppen organischer Stoffe unterschiedlich sein. Die Prüfbedingungen für organische Stoffe sind im Allgemeinen strenger angelegt als die für anorganische Stoffe. Die Prüfbedingungen werden üblicherweise so beschrieben, dass sie sowohl für organische Stoffe als auch – je nach Prüfvorrichtung – für anorganische Stoffe verwendet werden können.
ANMERKUNG 3 Bei einer Ökotoxizitätsprüfung werden Eluate benötigt, die die Freisetzung sowohl von anorganischen Stoffen als auch von organischen Stoffen repräsentieren. Für die Anwendung dieses Dokuments schließen ökotoxikologische Prüfungen auch genotoxikologische Prüfungen mit ein.
Bauprodukte, die eine gesättigte hydraulische Leitfähigkeit von ca. 10-8 m/s oder mehr aufweisen, können für gewöhnlich mit diesem Verfahren geprüft werden. Dieses Verfahren gilt auch für Materialien, die in der Säule eine Verfestigung zeigen, wenn die endgültige hydraulische Leitfähigkeit im angegebenen Bereich liegt. Es sollten keine körnigen Inertstoffe zur Verbesserung der Permeabilität hinzugefügt werden, um ihre Prüfung zu ermöglichen.
ANMERKUNG 4 Dieses Verfahren ist im Allgemeinen nicht für Produkte anwendbar, die biologisch leicht abbaubar sind und für Produkte, die mit dem Elutionsmittel reagieren und beispielsweise zu einer übermäßigen Gasemission oder zu einer übermäßigen Wärmefreisetzung oder zur Bildung von undurchlässigen, hydraulisch gebundenen Produkten führen, oder für Produkte, die bei Kontakt mit Wasser quellen.
Produits de construction - Evaluation de l’émission de substances dangereuses - Partie 3 : Essai horizontal de percolation à l’écoulement ascendant
Gradbeni proizvodi - Ocenjevanje sproščanja nevarnih snovi - 3. del: Horizontani preskus precejanja v koloni s tokom navzgor
Osnova: CEN/TS 16637-3:2016
ICS: 91.100.01, 13.020.99
Ta tehnična specifikacija se uporablja za določanje izluževanja nehlapnih anorganskih in organskih snovi iz zrnatih gradbenih proizvodov (brez ali z zmanjšanjem velikosti (glej točko 6.2)). Gradbeni proizvodi so izpostavljeni precejanju, pri čemer voda je voda funkcija razmerja tekoče/trdno pri določenih pogojih precejanja. Izluževanje gradbenih proizvodov poteka pri hidravlično dinamičnih pogojih. Metoda je izluževanje z enkratnim pretokom skozi stolpec, rezultati pa določajo razliko med različnimi vzorci sproščanja, na primer izpiranje in sproščanje pod vplivom interakcije z matriko pri približevanju lokalnemu ravnovesju med gradbenim proizvodom in izluževalnim medijem (za anorganske snovi).
Ta preskusna metoda proizvede izlužke, ki jih je nato mogoče določiti s fizikalnimi, kemijskimi in ekotoksikološkimi metodami v skladu z obstoječimi standardnimi metodami. Rezultati analize izlužkov so predstavljeni kot funkcija razmerje tekoče/trdno. Preskus ni primeren za snovi, ki so hlapne pri okoljskih pogojih. Ta preskus precejanja v smeri pretoka je preskus z določenimi parametri, kot je določeno v dokumentu TS351WG1XXX-1 in zato morda ne zagotavlja rezultatov, ki posnemajo primere za določeno namensko rabo. Ta merilni postopek proizvajalcu omogoča, da določi informacije o sproščanju, ki morajo biti navedene skupaj z oznako CE.
OPOMBA 1:Hlapne organske snovi zajemajo snovi z nizko molekulsko maso v zmeseh, kot so mineralna olja.
OPOMBA 2:Istočasna optimizacija preskusnih pogojev za anorganske in organske snovi ni vedno mogoča, poleg tega pa se tudi optimalni preskusni pogoji lahko razlikujejo med različnimi skupinami organskih snovi. Preskusne zahteve za organske snovi so običajno strožje od zahtev za anorganske snovi. Preskusni pogoji, primerni za merjenje sproščanja organskih snovi se bodo na splošno uporabljali tudi za anorganske snovi.
General Information
Relations
Buy Standard
Standards Content (Sample)
SLOVENSKI STANDARD
01-marec-2017
*UDGEHQLSURL]YRGL2FHQMHYDQMHVSURãþDQMDQHYDUQLKVQRYLGHO +RUL]RQWDQL
SUHVNXVSUHFHMDQMDYNRORQLVWRNRPQDY]JRU
Construction products - Assessment of release of dangerous substances - Part 3:
Horizontal up-flow percolation test
Bauprodukte - Bewertung der Freisetzung von gefährlichen Stoffen - Teil 3: Horizontale
Perkolationsprüfung im Aufwärtsstrom
Produits de construction - Evaluation de l’émission de substances dangereuses - Partie
3 : Essai horizontal de percolation à l’écoulement ascendant
Ta slovenski standard je istoveten z: CEN/TS 16637-3:2016
ICS:
13.020.99 Drugi standardi v zvezi z Other standards related to
varstvom okolja environmental protection
91.100.01 Gradbeni materiali na Construction materials in
splošno general
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.
CEN/TS 16637-3
TECHNICAL SPECIFICATION
SPÉCIFICATION TECHNIQUE
June 2016
TECHNISCHE SPEZIFIKATION
ICS 19.040; 13.040.20; 91.100.01
English Version
Construction products - Assessment of release of
dangerous substances - Part 3: Horizontal up-flow
percolation test
Produits de construction - Evaluation de l'émission de Bauprodukte - Bewertung der Freisetzung von
substances dangereuses - Partie 3 : Essai horizontal de gefährlichen Stoffen - Teil 3: Horizontale
percolation à l'écoulement ascendant Perkolationsprüfung im Aufwärtsstrom
This Technical Specification (CEN/TS) was approved by CEN on 15 March 2016 for provisional application.
The period of validity of this CEN/TS is limited initially to three years. After two years the members of CEN will be requested to
submit their comments, particularly on the question whether the CEN/TS can be converted into a European Standard.
CEN members are required to announce the existence of this CEN/TS in the same way as for an EN and to make the CEN/TS
available promptly at national level in an appropriate form. It is permissible to keep conflicting national standards in force (in
parallel to the CEN/TS) until the final decision about the possible conversion of the CEN/TS into an EN is reached.
CEN members are the national standards bodies of Austria, Belgium, Bulgaria, Croatia, Cyprus, Czech Republic, Denmark, Estonia,
Finland, Former Yugoslav Republic of Macedonia, France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania,
Luxembourg, Malta, Netherlands, Norway, Poland, Portugal, Romania, Slovakia, Slovenia, Spain, Sweden, Switzerland, Turkey and
United Kingdom.
EUROPEAN COMMITTEE FOR STANDARDIZATION
COMITÉ EUROPÉEN DE NORMALISATION
EUROPÄISCHES KOMITEE FÜR NORMUNG
CEN-CENELEC Management Centre: Avenue Marnix 17, B-1000 Brussels
© 2016 CEN All rights of exploitation in any form and by any means reserved Ref. No. CEN/TS 16637-3:2016 E
worldwide for CEN national Members.

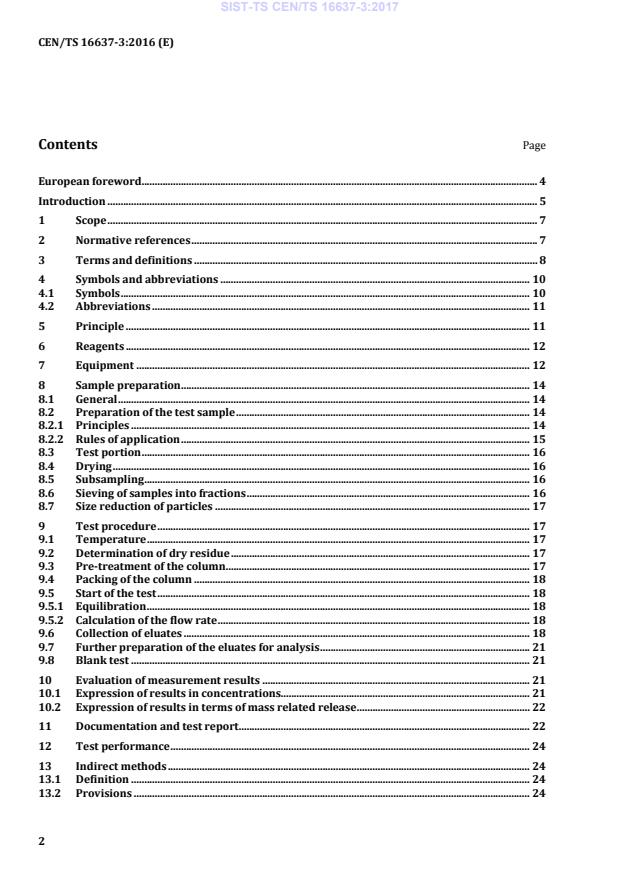

Contents Page
European foreword . 4
Introduction . 5
1 Scope . 7
2 Normative references . 7
3 Terms and definitions . 8
4 Symbols and abbreviations . 10
4.1 Symbols . 10
4.2 Abbreviations . 11
5 Principle . 11
6 Reagents . 12
7 Equipment . 12
8 Sample preparation . 14
8.1 General . 14
8.2 Preparation of the test sample . 14
8.2.1 Principles . 14
8.2.2 Rules of application . 15
8.3 Test portion . 16
8.4 Drying . 16
8.5 Subsampling . 16
8.6 Sieving of samples into fractions . 16
8.7 Size reduction of particles . 17
9 Test procedure . 17
9.1 Temperature . 17
9.2 Determination of dry residue . 17
9.3 Pre-treatment of the column. 17
9.4 Packing of the column . 18
9.5 Start of the test . 18
9.5.1 Equilibration . 18
9.5.2 Calculation of the flow rate . 18
9.6 Collection of eluates . 18
9.7 Further preparation of the eluates for analysis . 21
9.8 Blank test . 21
10 Evaluation of measurement results . 21
10.1 Expression of results in concentrations. 21
10.2 Expression of results in terms of mass related release . 22
11 Documentation and test report. 22
12 Test performance . 24
13 Indirect methods . 24
13.1 Definition . 24
13.2 Provisions . 24
13.3 Examples of “indirect” methods . 24
Annex A (informative) Examples for sample preparation procedure . 25
A.1 General . 25
A.2 Example 1 . 25
A.3 Example 2 . 26
Annex B (informative) Illustration of the column and accompanying equipment . 28
Annex C (normative) Procedures for packing and saturation of the column . 29
C.1 General . 29
C.2 Column filling and packing . 29
C.3 Procedure for packing . 29
C.4 Water saturation . 30
Annex D (informative) Assessment of release mechanism(s) . 32
D.1 Overview of release mechanisms . 32
D.2 Overview of release mechanisms . 33
D.3 Overview of release mechanisms . 37
D.4 Examples . 38
Bibliography . 54
European foreword
This document (CEN/TS 16637-3:2016) has been prepared by Technical Committee CEN/TC 351
“Construction Products: Assessment of release of dangerous substances”, the secretariat of which is
held by NEN.
This European Standard shall be given the status of a national standard, either by publication of an
identical text or by endorsement, at the latest by December 2016 and conflicting national standards
shall be withdrawn at the latest by December 2016.
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. CEN [and/or CENELEC] shall not be held responsible for identifying any or all such patent
rights.
This document has been prepared under a mandate given to CEN by the European Commission and the
European Free Trade Association.
This Technical Specification was elaborated on the basis of CEN/TS 14405.
This Technical Specification specifies an up-flow percolation test to determine the leaching behaviour of
granular construction products under standardized percolation conditions.
CEN/TS 16637-1 deals with the determination and use of test methods for leaching of construction
products taking specific situations into account. CEN/TS 16637-2 specifies a dynamic surface leaching
test for determination of surface dependent release of substances from monolithic or plate-like or
sheet-like construction products or granular construction products with low hydraulic conductivity
under standardized conditions.
Background information on characterization of leaching behaviour of construction products can be
found in Technical Reports provided by CEN/TC 351 (i.e. CEN/TR 16098 and CEN/TR 16496).
According to the CEN-CENELEC Internal Regulations, the national standards organizations of the
following countries are bound to implement this European Standard: Austria, Belgium, Bulgaria,
Croatia, Cyprus, Czech Republic, Denmark, Estonia, Finland, Former Yugoslav Republic of Macedonia,
France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta,
Netherlands, Norway, Poland, Portugal, Romania, Slovakia, Slovenia, Spain, Sweden, Switzerland,
Turkey and the United Kingdom.
Introduction
This introduction describes t
...
