SIST-TP CEN/TR 15281:2006
(Main)Guidance on Inerting for the Prevention of Explosions
Guidance on Inerting for the Prevention of Explosions
Inerting is a measure to prevent explosions. By feeding inert gas into a system which is to be protected against an explosion, the oxygen content is reduced below a certain concentration until no explosion can occur. The addition of sufficient inert gas to make any mixture non-flammable when mixed with air (absolute inerting) is only required in rare occasions. The requirements for absolute inerting will be discussed. Inerting may also be used to influence the ignition and explosion characteristics of an explosive atmosphere.
The guidance given on inerting is also applicable to prevent an explosion in case of a fire.
The following cases are not covered by the guideline:
- admixture of an inert dust to a combustible dust;
- inerting of flammable atmospheres by wire mesh flame traps in open spaces of vessels and tanks;
- fire fighting;
- avoiding an explosive atmosphere by exceeding the upper explosion limit of a flammable substance.
Inerting which is sufficient to prevent an explosion is not a protective measure to prevent fires, self-ignition, exothermic reactions or a deflagration of dust layers and deposits.
Leitlinien für die Inertisierung zum Explosionsschutz
Inertisieren ist eine Maßnahme zum Explosionsschutz. Durch das Einbringen eines Inertgases in eine gegen Explosionen zu schützende Anlage wird der Sauerstoffgehalt unter eine bestimmte Konzentration gesenkt, bis keine Explosion mehr möglich ist. Der Zusatz von ausreichend Inertgas, um ein Gemisch nicht brennbar zu machen, wenn es mit Luft gemischt wird (totale Inertisierung) ist nur in seltenen Fällen erforderlich. Die Anforderungen an totales Inertisieren werden erläutert. Eine Zugabe von Inertgas kann ebenfalls eingesetzt werden, um die Zünd- und Explosionseigenschaften einer explosionsfähigen Atmosphäre zu beeinflussen.
Die Leitsätze für Inertisierung gelten auch zur Vermeidung von Explosionen im Brandfall.
Die folgenden Fälle sind durch die Leitsätze nicht abgedeckt:
Inertstaub wird einem brennbaren Staub beigemischt;
Verhinderung der Explosion einer explosionsfähigen Atmosphäre durch flammenlöschende Drahtgewebe in offenen Räumen von Behältern oder Tanks;
Brandbekämpfung;
Vermeiden einer explosionsfähigen Atmosphäre durch Überschreiten der oberen Explosionsgrenze eines brennbaren Stoffes.
Ein für den Explosionsschutz ausreichendes Inertisieren ist keine Schutzmaßnahme zur Brandverhütung, gegen Selbstentzündung, exotherme Reaktionen oder eine Deflagration von Staubschichten und ablagerungen.
Atmospheres explosibles - Guide de l'inertage pour la prévention des explosions
L'inertage est une mesure de prévention des explosions. En introduisant un gaz inerte dans un système qui doit être protégé contre une explosion, la teneur en oxygène est réduite au-dessous d'une certaine concentration, de telle manière qu'aucune explosion ne puisse se produire. L'adjonction de suffisamment de gaz inerte pour rendre ininflammable un mélange quelconque, lorsqu'il est mélangé à l'air, (inertage absolu) n'est exigée que dans de rares occasions. Les exigences relatives à l'inertage absolu seront traitées. L'inertage peut également être utilisé pour influer sur les caractéristiques d'inflammation et d'explosion d'une atmosphère explosive.
Les recommandations indiquées pour l'inertage sont également applicables pour empêcher une explosion en cas d'incendie.
Les cas suivants ne sont pas couverts par ces recommandations :
- adjonction de poussière inerte à une poussière combustible ;
- inertage d'atmosphères explosives par des arrête-flammes de treillis métallique dans les espaces libres des cuves et des réservoirs ;
- lutte contre l'incendie ;
- prévention d'une atmosphère explosive par le dépassement de la limite supérieure d'explosivité d'une substance inflammable.
L'inertage qui est suffisant pour empêcher une explosion, n'est pas une mesure de protection pour empêcher les incendies, l'auto inflammation, les réactions exothermiques ou une déflagration de couches et de dépôts de poussière.
Vodilo o inertizaciji za preprečitev eksplozij
General Information
- Status
- Withdrawn
- Publication Date
- 31-Aug-2006
- Withdrawal Date
- 20-Nov-2022
- Technical Committee
- EXP - Product for explosive atmospheres
- Current Stage
- 9900 - Withdrawal (Adopted Project)
- Start Date
- 21-Nov-2022
- Due Date
- 14-Dec-2022
- Completion Date
- 21-Nov-2022
Relations
- Effective Date
- 26-Oct-2022
Frequently Asked Questions
SIST-TP CEN/TR 15281:2006 is a technical report published by the Slovenian Institute for Standardization (SIST). Its full title is "Guidance on Inerting for the Prevention of Explosions". This standard covers: Inerting is a measure to prevent explosions. By feeding inert gas into a system which is to be protected against an explosion, the oxygen content is reduced below a certain concentration until no explosion can occur. The addition of sufficient inert gas to make any mixture non-flammable when mixed with air (absolute inerting) is only required in rare occasions. The requirements for absolute inerting will be discussed. Inerting may also be used to influence the ignition and explosion characteristics of an explosive atmosphere. The guidance given on inerting is also applicable to prevent an explosion in case of a fire. The following cases are not covered by the guideline: - admixture of an inert dust to a combustible dust; - inerting of flammable atmospheres by wire mesh flame traps in open spaces of vessels and tanks; - fire fighting; - avoiding an explosive atmosphere by exceeding the upper explosion limit of a flammable substance. Inerting which is sufficient to prevent an explosion is not a protective measure to prevent fires, self-ignition, exothermic reactions or a deflagration of dust layers and deposits.
Inerting is a measure to prevent explosions. By feeding inert gas into a system which is to be protected against an explosion, the oxygen content is reduced below a certain concentration until no explosion can occur. The addition of sufficient inert gas to make any mixture non-flammable when mixed with air (absolute inerting) is only required in rare occasions. The requirements for absolute inerting will be discussed. Inerting may also be used to influence the ignition and explosion characteristics of an explosive atmosphere. The guidance given on inerting is also applicable to prevent an explosion in case of a fire. The following cases are not covered by the guideline: - admixture of an inert dust to a combustible dust; - inerting of flammable atmospheres by wire mesh flame traps in open spaces of vessels and tanks; - fire fighting; - avoiding an explosive atmosphere by exceeding the upper explosion limit of a flammable substance. Inerting which is sufficient to prevent an explosion is not a protective measure to prevent fires, self-ignition, exothermic reactions or a deflagration of dust layers and deposits.
SIST-TP CEN/TR 15281:2006 is classified under the following ICS (International Classification for Standards) categories: 13.230 - Explosion protection. The ICS classification helps identify the subject area and facilitates finding related standards.
SIST-TP CEN/TR 15281:2006 has the following relationships with other standards: It is inter standard links to SIST-TP CEN/TR 15281:2023. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.
SIST-TP CEN/TR 15281:2006 is associated with the following European legislation: EU Directives/Regulations: 2016-01-1803. When a standard is cited in the Official Journal of the European Union, products manufactured in conformity with it benefit from a presumption of conformity with the essential requirements of the corresponding EU directive or regulation.
You can purchase SIST-TP CEN/TR 15281:2006 directly from iTeh Standards. The document is available in PDF format and is delivered instantly after payment. Add the standard to your cart and complete the secure checkout process. iTeh Standards is an authorized distributor of SIST standards.
Standards Content (Sample)
SLOVENSKI STANDARD
01-september-2006
9RGLORRLQHUWL]DFLML]DSUHSUHþLWHYHNVSOR]LM
Guidance on Inerting for the Prevention of Explosions
Leitlinien für die Inertisierung zum Explosionsschutz
Atmospheres explosibles - Guide de l'inertage pour la prévention des explosions
Ta slovenski standard je istoveten z: CEN/TR 15281:2006
ICS:
13.230
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.
TECHNICAL REPORT
CEN/TR 15281
RAPPORT TECHNIQUE
TECHNISCHER BERICHT
May 2006
ICS 13.230
English Version
Guidance on Inerting for the Prevention of Explosions
Atmosphères explosibles - Guide de l'inertage pour la
prévention des explosions
This Technical Report was approved by CEN on 8 November 2005. It has been drawn up by the Technical Committee CEN/TC 305.
CEN members are the national standards bodies of Austria, Belgium, Cyprus, Czech Republic, Denmark, Estonia, Finland, France,
Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta, Netherlands, Norway, Poland, Portugal, Romania,
Slovakia, Slovenia, Spain, Sweden, Switzerland and United Kingdom.
EUROPEAN COMMITTEE FOR STANDARDIZATION
COMITÉ EUROPÉEN DE NORMALISATION
EUROPÄISCHES KOMITEE FÜR NORMUNG
Management Centre: rue de Stassart, 36 B-1050 Brussels
© 2006 CEN All rights of exploitation in any form and by any means reserved Ref. No. CEN/TR 15281:2006: E
worldwide for CEN national Members.

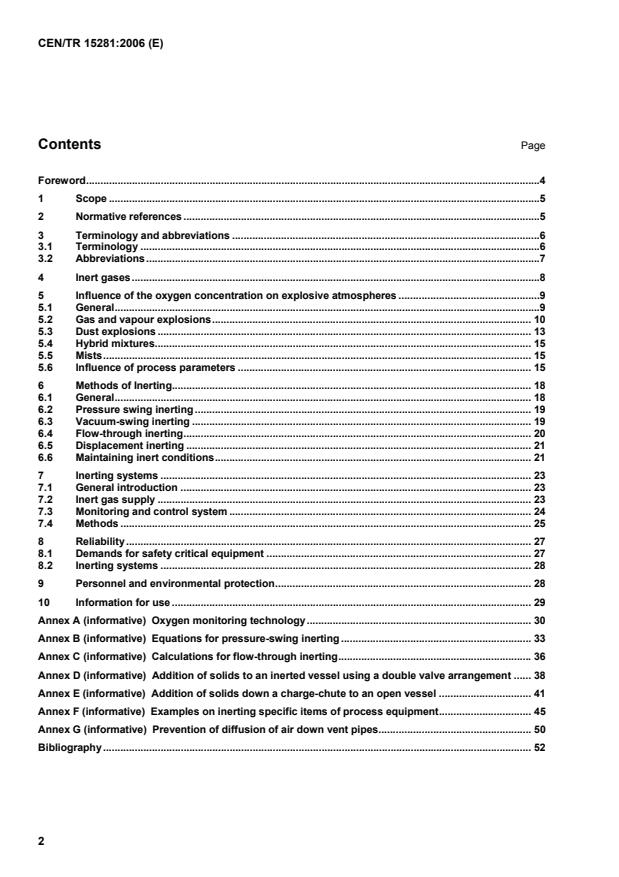

Contents Page

Foreword.4
1 Scope .5
2 Normative references .5
3 Terminology and abbreviations .6
3.1 Terminology .6
3.2 Abbreviations.7
4 Inert gases.8
5 Influence of the oxygen concentration on explosive atmospheres .9
5.1 General.9
5.2 Gas and vapour explosions. 10
5.3 Dust explosions . 13
5.4 Hybrid mixtures. 15
5.5 Mists. 15
5.6 Influence of process parameters . 15
6 Methods of Inerting. 18
6.1 General. 18
6.2 Pressure swing inerting . 19
6.3 Vacuum-swing inerting . 19
6.4 Flow-through inerting. 20
6.5 Displacement inerting . 21
6.6 Maintaining inert conditions. 21
7 Inerting systems . 23
7.1 General introduction . 23
7.2 Inert gas supply . 23
7.3 Monitoring and control system . 24
7.4 Methods . 25
8 Reliability. 27
8.1 Demands for safety critical equipment . 27
8.2 Inerting systems . 28
9 Personnel and environmental protection. 28
10 Information for use . 29
Annex A (informative) Oxygen monitoring technology. 30
Annex B (informative) Equations for pressure-swing inerting . 33
Annex C (informative) Calculations for flow-through inerting.36
Annex D (informative) Addition of solids to an inerted vessel using a double valve arrangement . 38
Annex E (informative) Addition of solids down a charge-chute to an open vessel . 41
Annex F (informative) Examples on inerting specific items of process equipment. 45
Annex G (informative) Prevention of diffusion of air down vent pipes. 50
Bibliography. 52
Figures
Figure 1 — Influence of inert gas on explosion limits of methane (according to [32], Figure 28).10
Figure 2 — Flammability diagram for air-propane-nitrogen (according to [8]).11
Figure 3 — Triangular flammability diagram for fuel-oxygen-nitrogen .12
Figure 4 — Influence of oxygen concentration on the explosion pressure of brown coal (according to
[7]).13
Figure 5 — Influence of oxygen concentration on the rate of explosion pressure rise of brown coal
(according to [7]).14
Figure 6 — Influence of oxygen concentration on maximum explosion pressure for brown coal
(according to [29]).14
Figure 7 — Effect of temperature on ignition sensitivity of dusts (according to [7]).16
Figure 8 — Temperature influence on limiting oxygen concentration (according to [29]).17
Figure 9 — Influence of pressure on inerting brown coal (according to [29]).17
Figure 10 — Pressure influence on amount of inert gas required for inerting propane (according to [32],
Figure 40) .18
Figure 11 — Specification of safe limits for control .25
Figure D.1 — Example of addition of solids for an inerted vessel using a double value arrangement .38
Figure F.1 — Agitated pressure filter/dryer .45
Figure F.2 — Top discharge centrifuge.46
Figure F.3 — Inverting filter horizontal basket centrifuge .47
Figure F.4 — Pinned disc grinding mill.48
Figure F.5 — Horizontal paddle dryer .49
Figure G.1 — Value of exponent N in equation [18] for various pipe diameters .51
Tables
Table B.1 — Typical rates of pressure rise for vacuum systems.35
Table B.2 — Selected values of k = C /C for various inert gases.35
p v
Foreword
This Technical Report (CEN/TR 15281:2006) has been prepared by Technical Committee CEN/TC 305
“Potentially explosive atmospheres – Explosion prevention and protection”, the secretariat of which is held by
DIN.
1 Scope
Inerting is a measure to prevent explosions. By feeding inert gas into a system which is to be protected
against an explosion, the oxygen content is reduced below a certain concentration until no explosion can
occur. The addition of sufficient inert gas to make any mixture non-flammable when mixed with air (absolute
inerting) is only required in rare occasions. The requirements for absolute inerting will be discussed. Inerting
may also be used to influence the ignition and explosion characteristics of an explosive atmosphere.
The guidance given on inerting is also applicable to prevent an explosion in case of a fire.
The following cases are not covered by the guideline:
admixture of an inert dust to a combustible dust;
inerting of flammable atmospheres by wire mesh flame traps in open spaces of vessels and tanks;
fire fighting;
avoiding an explosive atmosphere by exceeding the upper explosion limit of a flammable substance.
Inerting which is sufficient to prevent an explosion is not a protective measure to prevent fires, self-ignition,
exothermic reactions or a deflagration of dust layers and deposits.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
EN 1127-1:1997, Explosive atmospheres – Explosion prevention and protection – Part 1: Basic concepts and
methodology.
EN 14034-4, Determination of explosion characteristics of dust clouds – Part 4: Determination of the limiting
oxygen concentration LOC of dust clouds.
prEN 14756, Determination of the limiting oxygen concentration (LOC) for gases and vapours.
EN 50104, Electrical apparatus for the detection and measurement of oxygen – Performance requirements
and test methods.
IEC 61508-1, Functional safety of electrical/electronic/programmable electronic safety-related systems –
Part 1: General requirements (IEC 61508-1:1998 + Corrigendum 1999)
IEC 61508-2, Functional safety of electrical/electronic/programmable electronic safety-related systems –
Part 2: Requirements for electrical/electronic/programmable electronic safety- related systems (IEC 61508-
2:2000).
IEC 61508-3, Functional safety of electrical/electronic/programmable electronic safety-related systems –
Part 3: Software requirements (IEC 61508-3:1998 + Corrigendum 1999).
IEC 61511-1, Functional safety – Safety instrumented systems for the process industry sector – Part 1:
Framework, definitions, system, hardware and software requirements (IEC 61511-1:2003 + corrigendum
2004).
IEC 61511-2, Functional safety – Safety instrumented systems for the process industry sector – Part 2:
Guidelines for the application of IEC 61511-1 (IEC 61511-2:2003).
IEC 61511-3, Functional safety – Safety instrumented systems for the process industry sector – Part 3:
Guidance for the determination of the required safety integrity levels (IEC 61511-3:2003 + corrigendum 2004).
3 Terminology and abbreviations
For the purposes of this Technical Report, the terms and definitions given in EN 1127-1:1997 and the
following apply.
3.1 Terminology
3.1.1
inerting
replacement of atmospheric oxygen in a system by a non-reactive, non-flammable gas, to make the
atmosphere within the system unable to propagate flame
3.1.2
absolute inerting
absolutely inerted mixture is one which does not form a flammable atmosphere when mixed with air in any
proportion because the ratio of inert to fuel is sufficiently high
3.1.3
Limiting Oxygen Concentration (LOC)
experimentally determined oxygen concentration which will not allow an explosion in a fuel/air/inert gas
mixture
NOTE It is a characteristic which is specific for a given fuel/inert gas combination. The determination should be in
accordance with pr EN 14756 for gases and vapours and EN 14034-4 for dusts respectively.
3.1.4
Maximum Allowable Oxygen Concentration (MAOC)
concentration which should not be exceeded in the system which has to be protected, even with anticipated
upsets or operating errors
NOTE It is set using a margin below the limiting oxygen concentration. This margin should consider variations in
process conditions which might deviate from the experimental conditions.
3.1.5
explosion
abrupt oxidation or decomposition reaction producing an increase in temperature, pressure, or in both
simultaneously
[EN 1127-1:1997, 3.6]
3.1.6
Lower Explosion Limit (LEL)
lower limit of the explosion range
3.1.7
Upper Explosion Limit (UEL)
upper limit of the explosion range
3.1.8
explosion range
range of concentration of a flammable substance in air within which an explosion can occur
3.1.9
Trip Point (TP)
oxygen concentration at which the oxygen monitoring instrumentation initiates a shut down procedure to make
the equipment safe and prevent the atmosphere inside from becoming flammable
3.1.10
Set Point (SP)
oxygen concentration at which the oxygen monitoring instrumentation controls the flow, pressure or quantity of
inert gas
NOTE A suitable allowance for variation of flows, temperatures and pressure fluctuations should be made to ensure
that when the oxygen level reaches the set point, the control system can prevent the oxygen level from rising to the trip
point under normal operation and foreseeable disturbances.
3.1.11
safety margin
difference between the trip point and the maximum allowable oxygen concentration
3.1.12
inert gas
gas that neither reacts with oxygen nor with the gas, vapour or dust
3.1.13
pressure-swing inerting
reduction of oxidant concentration in a closed system by pressurising with inert gas and venting back to
atmospheric pressure
3.1.14
vacuum-swing inerting
reduction of oxidant concentration by the evacuation of a closed system, and the restoration to atmospheric
pressure by the admission of inert gas
3.1.15
flow-through inerting
replacement of an oxidant by a continuous flow of inert gas into a system which is vented to atmosphere
3.1.16
displacement inerting
displacement of an oxidant by an inert gas of a significantly different density, where significant mixing does not
take place
3.2 Abbreviations
B bulk density of powder
C initial oxygen concentration (fractional)
C oxygen concentration in air in powder (usually 0,21) (fractional)
b
C oxygen concentration after flow purging (fractional)
f
C concentration of oxygen in inert gas
i
C maximum allowable oxygen concentration
m
C oxygen concentration after n purges
n
C specific heat of inert gas at constant pressure
p
C stoichometric composition of the fuel in air
st
C required maximum fractional oxygen concentration in vessel
r
C specific heat of inert gas at constant volume
v
D vent diameter, inches
F safety factor for flow purging
f void fraction
h distance from end of vent, ft
-1
J rate of pressure rise in a vacuum system, mbar min
K weight of 1 bag of powder
k ratio of specific heats of gases, C /C
p v
LOC limiting oxygen concentration
M mean partical size, µm
MAOC maximum allowable concentration
MOC minimum oxygen for combustion with carbon dioxide as diluent
C
MOC minimum oxygen for combustion with nitrogen as diluent
N
m molecular weight of purge gas
N exponent in Husa’s 1964 equation dependent on vent diameter
n number of cycles or additions
P lower purge pressure (absolute)
P upper purge pressure (absolute)
Q purge gas flow-rate
R upper/lower purge pressure ratio (absolute), i.e. P /P
2 1
S void fraction of bulk powder
SP set point
TP trip point
t time
t* time interval between start of charging of successive bags
U vessel ullage volume
V system volume
V volume of oxygen in vessel at start
V* volume of oxygen in each bag
th
V volume of oxygen in vessel after n bag charged
n
V bulk volume of solids being charged
s
V volume of double valve arrangement
v
v purge gas superficial velocity, ft/sec
v/v volume/volume
x required oxygen content % v/v
NOTE Where units have specific units, then these should be used. Where no units are shown, the variables are
either dimensionless or any consistent set of units may be applied to the equation.
4 Inert gases
Inerting may be achieved by using a non-flammable gas which will neither react with a given fuel nor with
oxygen. This has to be considered carefully. Some material may react with steam, carbon dioxide or even
nitrogen under some conditions. For example, molten lithium metal reacts with nitrogen.
The most commonly used inert gases are:
a) Nitrogen
Nitrogen may either be received from a commercial supplier with an appropriate purity or may be
generated from ambient air at technical quality by on-site facilities.
b) Carbon dioxide
Carbon dioxide may be received from a commercial supplier at an appropriate purity.
c) Steam
Steam with pressures over 3 bar might be used as an inert gas, as its oxygen content is usually negligible.
Condensation has to be taken into account and might lead to a pressure drop which supports air ingress
into the plant or create a vacuum. When using steam for fire fighting in dust plants the condensation can
be an advantage as the dust becomes wet, preventing a dust dispersion and extinguishing smoulders.
However, there can be a risk of increased mass, chemical reaction due to the water, or microbial activity.
d) Flue gases
Flue gases from combustion can be used if the oxygen concentration can be controlled sufficiently.
Fluctuations in oxygen concentration have to be taken into account, and appropriate measures to
minimise fluctuations have to be taken (e.g. gas buffer storage). Flue gases shall be assumed to be
similar to nitrogen when defining the limiting oxygen concentration.
e) Noble gases
Argon or other noble gas may be received from a commercial supplier at an appropriate purity. Their use
will be limited due to economic reasons to applications where no other inert gas can be identified. Helium
may be advantageous as an inerting medium where hydrogen is used, as the molecular size of helium
approaches that of the hydrogen, so leaks may be more readily detected.
5 Influence of the oxygen concentration on explosive atmospheres
5.1 General
Limiting oxygen concentrations are measured in air for a given fuel by reducing the oxygen concentration and
varying the fuel concentration until an explosion is no longer observed. The limiting oxygen concentration
depends on the type of inert gas used, the temperature, and the pressure of the system. The effect of various
inert gases is shown in Figure 1.
The higher the concentration of inert gas required for inerting, the lower is the limiting oxygen concentration.
Limiting Oxygen Concentrations for several gases and vapours are given in [9] and [24], and have been
determined using the method outlined in prEN 14756. Other available values generally quoted in the open
literature may have been obtained using a different method, and due care should be exercised when using
such values unless the method used is known to give comparable results to the method of prEN 14756.
Key
% air = 100 % - % methane - % inert
X = Added inert, volume-percent
Y = Methane, volume-percent
1 = Flammable mixtures
C = stoichometric composition of the fuel in air
st
Figure 1 — Influence of inert gas on explosion limits of methane (according to [32], Figure 28)
The experimentally determined limiting oxygen concentration is a fuel and inert gas specific characteristic.
Therefore both components have to be defined to give an appropriate value for the limiting oxygen
concentration (see prEN 14756 for gases and EN 14034-4 for dusts). The following information is required:
gases and vapours: composition;
dusts: composition, particle size, moisture content;
inert gas: composition and oxygen content.
5.2 Gas and vapour explosions
The explosible range of a flammable gas under the given process conditions can be shown in a suitable
flammability diagram. Figure 2 shows such a diagram on rectangular coordinates for a mixture of a fuel, air
and an inert gas (Note that ATEX does not cover oxygen enriched atmospheres so the diagram is limited to
21% oxygen). Values for limiting oxygen concentration for various materials and mixtures are given in [9] and
[24].
Key
X = Propane (C H ), % v/v
3 8
Y = Oxygen, % v/v
1 = Impossible mixtures above ABCD
2 = Only BEC flammable
C = stoichometric composition of the fuel in air
st
Figure 2 — Flammability diagram for air-propane-nitrogen (according to [8])
Absolute inerting is established when inert gas is added to the explosible mixture to such an extent, that by
addition of any amount of air or fuel the explosible range can no longer be reached. The release of such an
inerted atmosphere to the ambient air would thus not result in the formation of an explosive atmosphere.
Absolute inerting is achieved in Figure 2 if the composition of the inerted mixture lies in the area below and to
the left of the line drawn from 21 Vol.-% oxygen apex (point A) and a tangent to the explosible range (point E),
cutting the ordinate at point F. Any mixture with less than 5 % propane will always be non-explosible when
mixed with air, and therefore is absolutely inert.
Sometimes data are only available for fuel-oxygen-inert gas mixtures, so the diagram may be constructed on
triangular coordinates with oxygen as one of the axes, and the diagram can then be used for determining the
flammable limits in air. This is shown in Figure 3. Each point within the triangular diagram corresponds to a
certain composition of the mixture. The apices of the triangle represent the pure components, and points
along the sides of the triangle give the two-component mixtures. The concentration of one component can be
determined from the distance of the mixture point to the side of the triangle opposite to its apex of the triangle.
If one of the three components is added to the mixture, the concentration changes along the straight line
between the mixture point and the triangle apex of the added component. The ratio between the two other
components of the mixture does not change if the third component is fed into the system.
If nitrogen is the inert gas, the air composition can be fixed along the side for inert gas-oxygen at 21 Vol.-%
oxygen. The line connecting this point with the triangle apex of the fuel marks all compositions which can
occur for a fuel/air-mixture. This line crosses the limits of the explosible range giving the lower and upper
explosions limits of the fuel in air.
When inert gas is added the concentration changes along the straight line towards the triangle apex for inert
gas. To determine whether the explosible range can be entered again by adding oxygen or fuel, lines are
drawn from the oxygen or fuel apex respectively.
Key
X = Fuel
Y = Oxygen
Z = Nitrogen
1 = Explosible range
2 = Fuel-air-mixtures
Figure 3 — Triangular flammability diagram for fuel-oxygen-nitrogen
Flammability data for gases, vapours or dusts should be determined using the methods specified in
prEN 14756 or EN 1839. Data using these methods can be found in the literature such as [9] for pure
substances, and in [24] for mixtures. Where values are found from the open literature then, unless it is known
that the method used gives comparable results to those determined using EN 1839 and prEN 14756, the
reliability of the data should be carefully checked.
5.3 Dust explosions
Dust concentrations cannot be controlled as gas or vapour concentrations can. Therefore only the oxygen
concentration can be varied in this case, and the variation of the limiting oxygen concentration with the dust
concentration cannot be taken into account for practical applications.
It has to be pointed out that in this case the required reliability of the inerting system depends on the likelihood
of the ignition source in the process.
The influence of oxygen concentration on explosion pressure and rate of pressure rise for brown coal are
shown in Figures 4 and 5, and the effect of various inert gases on the maximum pressure for brown coal is
shown in Figure 6.
Note that some dusts such as metals may have limiting oxygen for combustion concentrations as low as
2 % v/v. The limiting oxygen concentration should be determined using the method described in EN 14034-4.
Although the limiting oxygen concentration for many dusts is presented in the open literature, care is required
as many literature sources do not specify the method used. Hence unless the data is known to be reliable and
determined by the method specified in EN 14034-4 or a method which gives comparable results, then the
limiting oxygen concentration should be determined experimentally using the method of EN 14034-4.
Similarly, dusts may have differences in purity, and so a literature value may not be valid for a particular dust
as the composition may be different. This is particularly valid where naturally occurring materials such as flour,
wood dust or coal are handled.
Key
X = Dust concentration [g/m ]
Y = Explosion pressure [bar]
Figure 4 — Influence of oxygen concentration on the explosion pressure of brown coal
(according to [7])
Key
X = Dust concentration [g/m ]
Y = Rate of explosion pressure rise [bar/s]
Figure 5 — Influence of oxygen concentration on the rate of explosion pressure rise of brown coal
(according to [7])
Key
Initial temperature 150 °C
X = Oxygen concentration [Vol.-%]
Y = Maximum explosion gauge pressure [bar]
= Nitrogen
‹ = Steam
= Carbon dioxide
Figure 6 — Influence of oxygen concentration on maximum explosion pressure for brown coal
(according to [29])
5.4 Hybrid mixtures
Where dusts and vapours are present together, they will form a hybrid mixture. This may be flammable even
though the dust and vapour are each below their own lower explosion limit. Hence it is difficult to predict
whether such a hybrid mixture is flammable.
The limiting oxygen concentration of such a hybrid mixture will not be less than the lowest value of any of the
components. The lowest value should be used unless experimental work indicates that a higher concentration
is acceptable.
5.5 Mists
Mists of liquids may be flammable well below the flash point of the liquid, and hence should be considered to
be flammable at all temperatures. The limiting oxygen concentration of a mist should be considered to be the
same as the limiting oxygen concentration of its vapour.
5.6 Influence of process parameters
Where dusts are handled, the minimum ignition energy decreases markedly with an increase in temperature,
converging at about 0,1 mJ at about 1000 °C, as shown in Figure 7. Figure 8 shows the effect of temperature
on the limiting oxygen concentration for several dusts.
With increasing temperature there is a decrease in the limiting oxygen concentration. For hydrocarbons a
decrease of the limiting oxygen concentration of 1 Vol.-% per 100 °K to 2 Vol.-% per 100 °K was determined.
There are exceptions to this rule such as halogenated hydrocarbons. By raising the temperature from ambient
to 100 °C the LOC for methylene chloride decreases from 20,3 Vol.-% to 9,5 Vol.-%. Small quantities of
impurities can also have an effect on the flammability of gases and vapours. For example, methylene chloride
alone is non-flammable in air below 100 °C and at 760 mmHg, but with 0,5 % by volume of methanol vapour
added, it becomes flammable at 27 °C, according to [12].
Key
X = Temperature T [°C]
Y = Lowest minimum ignition energy (LMIE) [mJ]
{ = Melamine
Ì = Sewage sludge
= Pea flour
= Herbicide
† = Lycopodium
Figure 7 — Effect of temperature on ignition sensitivity of dusts (according to [7])
An increase in the initial pressure may also lead to a decrease in the maximum allowed oxygen concentration.
For example a rise in pressure from 1 to 4 bar resulted in a decrease of the limiting oxygen concentration of
1 Vol.-% max. for brown coal (Figure 9). Vice versa, the amount of inert gas required for inerting rises with
increasing pressure (Figure 10).
Key
X = Initial temperature [°C] Y = Maximum allowed oxygen concentration [Vol.-%]
1 = Skim milk powder, M = 65 µm 2 = Bituminous coal, M = 19 µm
3 = Long flame coal, M = 19 µm 4 = Peat, M = 46 µm
5 = Beech wood dust, M = 59 µm 6 = Gelling medium, M = 43 µm
7 = Brown coal, M = 52 µm
Figure 8 — Temperature influence on limiting oxygen concentration (according to [29])
Key
X = Initial pressure [bar]
Y = Maximum allowed oxygen concentration [Vol.-%]
Figure 9 — Influence of pressure on inerting brown coal (according to [29])
Key
% Air = 100 % - % Propane - % N
X = Added nitrogen [Vol.-%]
Y = Propane [Vol.-%]
Figure 10 — Pressure influence on amount of inert gas required for inerting propane
(according to [32], Figure 40)
6 Methods of Inerting
6.1 General
There are four recognised methods of inerting a system, which are detailed below. These are:
a) Pressure swing inerting
This method pressurises the system with inert gas and vents down to atmospheric pressure. The cycle is
repeated until the required oxygen concentration is reached. It is only suitable for a system which can be
pressurised.
b) Vacuum swing inerting
This is similar to pressure swing inerting, but evacuates the system and releases the vacuum with inert
gas. This method is suitable where a system can withstand vacuum but not pressure, such as glass
vessels.
c) Flow through inerting
This method feeds inert gas at one point and simultaneously vents gas at another point remote from the
feed point. This method is suitable for a system that cannot withstand either internal or external pressure.
Also, in a long thin vessel or pipeline, pressure or vacuum swing inerting may be ineffective due to poor
mixing if the gas is fed and removed from the same end, so the flow through method would be applicable.
d) Displacement inerting
This method relies on a large density difference between the inert gas and the air being removed. It is
usually only suitable for specialised situations where there is a large density difference and mixing is likely
to be poor.
6.2 Pressure swing inerting
This is a very efficient method to adopt as it enables the gases to mix readily. The pressure system is closed
and pressurised using an inert gas. The system is then vented to atmosphere, and the process repeated until
the required reduction in the oxygen content is achieved. The theoretical oxygen content after a given number
of pressure and relieve cycles can be calculated by using partial pressures from the equation given in
Annex B.
Where the inert gas supply contains some oxygen, it is necessary to take this into account when calculating
the purging requirements. The term C is used for this purpose, and where the oxygen content of the inert gas
i
supply is zero, C becomes zero.
i
The basic equation in Annex B assumes that the expansion and compression is isothermal, and this will be
the case for most situations. However, where the compression or expansion involves high pressure or vacuum,
or rapid pressure changes, then the compression or expansion may be adiabatic. Under such conditions the
oxygen reduction will be less than that calculated by the basic equation, and the modified equation given in
Annex B should be used. Users should satisfy themselves that the appropriate equation has been selected.
Examples of the choice of equation are also given in Annex B. Reverse solutions to the equations are given to
simplify the application of the equation.
Where a system is large and contains branches, the gas in the closed ends of the system will be compressed
by the inert gas, but it is unlikely to mix well. Thus when the pressure is released, the gas will simply expand,
and the oxygen content in the branches will remain similar to that before it was compressed. Therefore it will
be necessary to take account of this branching when calculating the final oxygen content.
Where the system is very complex, it may be necessary to release the inert gas pressure from each branch in
turn to ensure adequate displacement of the original gas. If this requires a large number of purges, then a
vacuum purging system may be better.
Whilst the above equations may be used to infer the oxygen concentration in any system, it may not be
accurate for a complex branched system. In a system consisting of one vessel, inferring the oxygen
concentration will usually be sufficient but where the system is complex, it will be necessary to actually
measure the oxygen concentration at several points in the system.
Once oxygen measurements have been undertaken and found to be acceptable, then it is usually satisfactory
for normal operation to infer that the oxygen concentration is the same as during the test, providing exactly the
same purging conditions are used as were used in the test. For equipment with high speed or close-clearance
moving parts, such as centrifuges and wiped film evaporators, continuous oxygen monitoring should be used.
Where a system is operated under pressure, any leaks will be of inert gas into the workplace. Therefore
adequate precautions should be taken to ensure that personnel cannot be asphyxiated by any escape of inert
gas. Where systems are located in the open air, asphyxiation will only present a risk under conditions of gross
leakage. In closed workplaces, adequate ventilation should be provided. Local regulations should be
consulted for guidance on ventilation.
6.3 Vacuum-swing inerting
This method can be used where a vessel cannot be subjected to internal pressure, but will withstand full
vacuum. Examples in this category are glass vessels. Where low pressure bursting discs are fitted to a vessel,
it is essential that they are fitted with a vacuum support, otherwise the disc will burst into the vessel.
NOTE 1 Further information on the selection and installation of bursting discs is contained within EN ISO 4126-6.
The procedure is similar to that for pressure swing purging, but, since the vessel is under vacuum, it is
possible that air ingress may occur, thus rendering the inert gas less effective than calculated. Therefore, the
equations in Annex B for pressure-swing inerting can still be used, but a vacuum leak-test should be carried
out.
The in-leakage due to air ingress should be determined by evacuating the system, and isolating the vacuum
source. The rate of pressure rise, J, should then be measured. The maximum tolerable rate should be as low
as possible, and under no circumstances should it exceed 10 % of the lower of:
a) the rate of pressure rise when the inert gas is used to raise the pressure back to atmospheric pressure
or
b) the lowest rate of pressure fall during evacuation.
NOTE 2 Information on the leak tightness of the system that should be achievable is given in Annex B.
It may not be necessary to apply a safety factor if the testing of the integrity of the vacuum system is an
integral part of the process operation. Where oxygen or air is likely to leak in because the inerted system is
held at a sub-atmospheric pressure, then the oxygen concentration should be measured not only after purging
to confirm the initial reduction of oxygen is acceptable, but continuously whilst the system is under vacuum.
As with pressure swing purging, the oxygen concentration after purging may be inferred from the equations
above, but the oxygen concentration should be measured as described above.
For a system operating under vacuum, any leaks will allow air to enter the system and this will gradually
destroy any inert atmosphere. The ingress of air can be detected by two methods. The inferential method
relies on the vacuum source being isolated and the rate of pressure-rise being monitored. Thus it is possible
to estimate the maximum oxygen concentration that would occur with time in the system at a given vacuum.
The positive method to monitor the oxygen level would be to continuously measure the oxygen level, which
would provide adequate warning that the oxygen level in the atmosphere in the system is rising.
6.4 Flow-through inerting
The flow through technique relies on the purge gas having a similar density to the air to be removed. Where
the densities are different, then the displacement inerting method should be followed.
Flow through purging assumes perfect back-mixing of the air and the inert gas in the system, i.e. the
concentration of oxygen at all points within the system is the same at any one time and is the same as in the
gas leaving.
The time required can be calculated from the equation given in Annex C:
This is a theoretical time, and an appropriate safety factor F should be used unless the actual oxygen content
at various points in the system is measured. As a minimum, the calculated time should be multiplied by a
factor of between 2 and 5.
For non-branched pipe-work, it is likely that plug flow will occur, so the factor can be taken as unity. For a
vessel with no branches, a factor of 2 would be applicable where the inlet and outlet are diametrically opposite,
and for vessels where the inlet and outlet are not diametrically opposite, a factor of 5 would be used.
Once the characteristics of a system have been established by monitoring the oxygen content during a flow
purge, inferential control is usually adequate providing the purging regime is identical to that used initially.
Since the purging may not result in the gases in the system being fully mixed the concentration of oxygen may
appear to rise slightly at some points after the purge has stopped. This is because with mixing becomes fully
effective with time.
An important point to consider before using this technique is that it is difficult to inert very large volumes;
vessels where the inlet and outlet are at the same end or close together; and complex branched systems. For
small vessels purged at a rate exceeding one volume change per hour, and those which are long and thin with
the inlet and outlet at opposite ends, the technique can give satisfactory results.
NOTE Some data on a practical trial for flow-through purging is given in [4].
6.5 Displacement inerting
This technique would be suitable for inerting very large systems where effective mixing would be difficult to
achieve. As the inert gas does not mix substantially with the air being displaced due to the density difference,
less inert gas is required to achieve a low oxygen content than a fully mixed flow-through system.
NOTE A practical application of this is given in [31].
The previous methods of inerting apply when the oxygen content of the air in a vessel is diluted by the use of
pure nitrogen or flue gas [containing (12 to 18) % v/v CO , about 2 % v/v oxygen and the balance nitrogen].
The densities of the air and the inerting medium are almost the same.
Where there is a large difference in density, for example displacing hydrogen with nitrogen, or air with argon
or carbon dioxide, there are additional requirements regarding the placing of the inlet and outlet pipes. Whilst
it is not too critical where the incoming purge gas enters, it is preferable that it is diametrically opposite the
vent. However, the vent position is critical and depends on the relative density of the gas being displaced to
that of the purge gas.
Where the purge gas is denser than the displaced gas (e.g. purging in nitrogen to displace hydrogen), then
the vent should be at the highest point of the vessel. Although the purging out of heavy gas by a lighter gas is
unusual for rendering atmospheres inert, it is often necessary for vessel entry. In this case, the denser gas will
have to be vented out of the bottom of the vessel, and air allowed to flow in at the top.
Where it is intended that layering of the gas occurs, i.e. the heavy gas stays in a layer at the bottom which
slowly displaces the layer of lighter gas above it, then special arrangements may have to be made to avoid
mixing the gases. Further details of this rarely used technique are given in [30] and in [31].
6.6 Maintaining inert conditions
6.6.1 General
During the whole process, a suitable monitoring method will be required to ensure that the maximum
allowable oxygen concentration is not exceeded.
...
