SIST EN 13108-20:2016
(Main)Bituminous mixtures - Material specifications - Part 20: Type Testing
Bituminous mixtures - Material specifications - Part 20: Type Testing
This European Standard specifies the Type Testing procedure for use in Assessment and Verification of the Constancy of Performance (AVCP) of bituminous mixtures for use in roads, airfields and other trafficked areas.
Asphaltmischgut - Mischgutanforderungen - Teil 20: Typprüfung
Diese Europäische Norm legt Verfahren zur Typprüfung fest, die bei der Bewertung und Überprüfung der Leistungsbeständigkeit von Asphaltmischgütern (AVCP) für Straßen, Flugplätze und sonstige Verkehrsflächen anzuwenden sind.
Mélanges bitumineux - Spécifications pour le matériau - Partie 20: Épreuve de formulation
Cette Norme Européenne spécifie les procédures de l’épreuve de formulation utilisée pour l'évaluation et la vérification de la constance des performances (EVCP) des mélanges bitumineux destinés aux routes, aéroports et autres zones circulées.
Bitumenske zmesi - Specifikacije materialov - 20. del: Tipsko preskušanje
Ta evropski standard določa postopek tipskega preskušanja za ovrednotenje bitumenskih zmesi za uporabo na cestah, letališčih in drugih prometnih površinah.
General Information
- Status
- Published
- Public Enquiry End Date
- 29-Sep-2013
- Publication Date
- 18-Oct-2016
- Technical Committee
- CES - Roads
- Current Stage
- 6100 - Translation of adopted SIST standards (Adopted Project)
- Start Date
- 07-Jun-2017
- Due Date
- 06-Jun-2018
- Completion Date
- 21-Feb-2018
- Directive
- 89/106/EEC - Construction products
Relations
- Replaces
SIST EN 13108-20:2006 - Bituminous mixtures - Material specifications - Part 20: Type Testing - Effective Date
- 01-Nov-2016
- Effective Date
- 01-Nov-2016
Overview
EN 13108-20:2016 - "Bituminous mixtures - Material specifications - Part 20: Type Testing" (CEN) defines the Type Testing procedure used in the Assessment and Verification of the Constancy of Performance (AVCP) for bituminous mixtures used in roads, airfields and other trafficked areas. The standard explains how a mix formulation is validated, how Type Test Reports are prepared and kept valid, and how Type Testing integrates with Factory Production Control and CE marking requirements.
Key topics and technical requirements
- Scope and purpose: Establishes Type Testing as part of AVCP to demonstrate that a given bituminous mix formulation meets the harmonized product standard requirements.
- Validity and review: Sets requirements for the period of validity of a Type Test Report and defines triggers that require review (e.g., changes in aggregate, binder, reclaimed asphalt or additives).
- Constituent materials: Specifies information and test methods required for aggregates, fillers, bitumen and additives (see normative references).
- Mix composition and sampling: Requires documentation of the declared mix formulation and procedures for sampling, laboratory validation and production validation.
- Specimen preparation and test conditions: Describes methods of specimen preparation, compaction energy, reference density, void content and compaction degree (Annex C and D).
- Test methods referenced: Relies on relevant test standards (EN 12697 series and others) for properties such as bulk density, voids, water sensitivity, wheel-tracking, stiffness, fatigue, permeability, particle loss and more.
- Reporting and documentation: Specifies content of the Type Test Report - constituents, formulation, temperatures, test results - and requires retention of technical documentation under the CPR.
Applications and who uses this standard
- Manufacturers of bituminous mixtures use EN 13108-20:2016 to generate Type Test Reports supporting CE marking and demonstrating conformity with product standards.
- Independent testing laboratories apply the standard’s specimen preparation and test procedures when performing type tests.
- Certification bodies and notified bodies use the Type Testing procedure in AVCP schemes to assess constancy of performance.
- Pavement engineers, contractors and procuring authorities reference the standard when specifying validated mixes for roads, highways and airfields.
- Quality managers implement the standard to link Type Testing results with Factory Production Control.
Related standards
- EN 13108 series (product standards): EN 13108-1 to -9 (Asphalt Concrete, BBTM, Soft Asphalt, Stone Mastic Asphalt, Porous Asphalt, AUTL, etc.), EN 13108-21 (Factory Production Control).
- Test methods: EN 12697 series (multiple parts for density, voids, water sensitivity, wheel-tracking, permeability, particle loss, binder recovery, etc.), and relevant bitumen and aggregate standards (EN 1426, EN 12591, EN 933, EN 1097).
EN 13108-20:2016 is essential for compliance, testing strategy and documentation when placing bituminous mixtures on the European market under the Construction Products Regulation (CPR).
Frequently Asked Questions
SIST EN 13108-20:2016 is a standard published by the Slovenian Institute for Standardization (SIST). Its full title is "Bituminous mixtures - Material specifications - Part 20: Type Testing". This standard covers: This European Standard specifies the Type Testing procedure for use in Assessment and Verification of the Constancy of Performance (AVCP) of bituminous mixtures for use in roads, airfields and other trafficked areas.
This European Standard specifies the Type Testing procedure for use in Assessment and Verification of the Constancy of Performance (AVCP) of bituminous mixtures for use in roads, airfields and other trafficked areas.
SIST EN 13108-20:2016 is classified under the following ICS (International Classification for Standards) categories: 93.080.20 - Road construction materials. The ICS classification helps identify the subject area and facilitates finding related standards.
SIST EN 13108-20:2016 has the following relationships with other standards: It is inter standard links to SIST EN 13108-20:2006, SIST EN 13108-20:2006/AC:2009. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.
SIST EN 13108-20:2016 is associated with the following European legislation: EU Directives/Regulations: 89/106/EEC. When a standard is cited in the Official Journal of the European Union, products manufactured in conformity with it benefit from a presumption of conformity with the essential requirements of the corresponding EU directive or regulation.
You can purchase SIST EN 13108-20:2016 directly from iTeh Standards. The document is available in PDF format and is delivered instantly after payment. Add the standard to your cart and complete the secure checkout process. iTeh Standards is an authorized distributor of SIST standards.
Standards Content (Sample)
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.Bitumenske zmesi - Specifikacije materialov - 20. del: Tipsko preskušanjeAsphaltmischgut - Mischgutanforderungen - Teil 20: TypprüfungMélanges bitumineux - Spécifications pour le matériau - Partie 20: Épreuve de formulationBituminous mixtures - Material specifications - Part 20: Type Testing93.080.20Materiali za gradnjo cestRoad construction materialsICS:Ta slovenski standard je istoveten z:EN 13108-20:2016SIST EN 13108-20:2016en,fr,de01-november-2016SIST EN 13108-20:2016SLOVENSKI
STANDARDSIST EN 13108-20:2006/AC:2009SIST EN 13108-20:20061DGRPHãþD
EUROPEAN STANDARD NORME EUROPÉENNE EUROPÄISCHE NORM
EN 13108-20
June
t r s x ICS
{ uä r z rä t r Supersedes EN
s u s r zæ t rã t r r xEnglish Version
Bituminous mixtures æ Material specifications æ Part
t rã Type Testing Mélanges bitumineux æ Spécifications pour le matériau æ Partie
t rã Épreuve de formulation
Asphaltmischgut æ Mischgutanforderungen æ Teil
t rã Typprüfung This European Standard was approved by CEN on
t y February
t r s xä
egulations which stipulate the conditions for giving this European Standard the status of a national standard without any alterationä Upætoædate lists and bibliographical references concerning such national standards may be obtained on application to the CENæCENELEC Management Centre or to any CEN memberä
translation under the responsibility of a CEN member into its own language and notified to the CENæCENELEC Management Centre has the same status as the official versionsä
CEN members are the national standards bodies of Austriaá Belgiumá Bulgariaá Croatiaá Cyprusá Czech Republicá Denmarká Estoniaá Finlandá Former Yugoslav Republic of Macedoniaá Franceá Germanyá Greeceá Hungaryá Icelandá Irelandá Italyá Latviaá Lithuaniaá Luxembourgá Maltaá Netherlandsá Norwayá Polandá Portugalá Romaniaá Slovakiaá Sloveniaá Spainá Swedená Switzerlandá Turkey and United Kingdomä
EUROPEAN COMMITTEE FOR STANDARDIZATION COMITÉ EUROPÉEN DE NORMALISATION EUROPÄISCHES KOMITEE FÜR NORMUNG
CEN-CENELEC Management Centre:
Avenue Marnix 17,
B-1000 Brussels
t r s x CEN All rights of exploitation in any form and by any means reserved worldwide for CEN national Membersä Refä Noä EN
s u s r zæ t rã t r s x ESIST EN 13108-20:2016
Properties and test methods for constituent materials . 16 Annex B (normative)
Summary of properties and test methods for bituminous mixtures . 17 B.1 Asphalt Concrete (EN 13108-1) . 17 B.2 Asphalt Concrete for Very Thin Layers, BBTM (EN 13108-2) . 18 B.3 Soft Asphalt (EN 13108-3) . 19 B.4 Hot Rolled Asphalt (EN 13108-4) . 19 B.5 Stone Mastic Asphalt (EN 13108-5) . 20 B.6 Mastic asphalt (EN 13108-6) . 21 B.7 Porous Asphalt (EN 13108-7) . 21 B.8 Asphalt for Ultra-Thin Layers, AUTL (EN 13108-9) . 22 Annex C (normative)
Methods of specimen preparation . 23 C.1 General . 23 SIST EN 13108-20:2016
Test procedures and conditions . 26 D.1 Test procedures and conditions . 26 D.2 Bulk density, maximum density, void content, voids filled with bitumen and voids in mineral aggregate . 26 D.3 Water sensitivity . 26 D.4 Resistance to abrasion by studded tyres . 26 D.5 Bitumen aggregate affinity for application of porous asphalt on airfields. 26 D.6 Resistance to permanent deformation by wheel-tracking test . 27 D.7 Resistance to permanent deformation by tri-axial compression test . 27 D.8 Stiffness . 28 D.9 Fatigue . 29 D.10 Marshall test for application on airfields . 29 D.11 Resistance to fuel for application on airfields. 29 D.12 Resistance to de-icing fluid for application on airfields . 29 D.13 Binder drainage. 29 D.14 Indentation and resistance to permanent deformation of mastic asphalt . 29 D.15 Permeability . 30 D.16 Particle loss of porous asphalt . 30 D.17 Mixture SATS Durability index . 30 D.18 Low temperature properties . 30 D.19 Fracture toughness (potential for crack propagation) . 30 D.20 Friction after polishing (FAP) . 31 Annex E (informative)
Special requirements for airfields . 32
«7 and EN 13108 «9 and is called up by these standards as part of AVCP. The Type Testing procedure has the function of providing assurance that a particular mix formulation complies with requirements in the product standard. The Type Testing procedure is designed to be applied to all harmonized elements of harmonized European Standards for bituminous mixtures whether or not regulatory marking is to be applied. The system can also be extended to non-harmonized elements. NOTE Products CE marked in accordance with appropriate harmonized European Standards might be presumed to have the performances stated with the CE marking. It is the responsibility of the manufacturer, under Factory Production Control, to ensure that the bituminous mixture continues to be produced in accordance with the declared mix formulation. SIST EN 13108-20:2016
if there is a change in the coarse aggregate or all-in aggregate constituting: 1) change in the category of coarse aggregate or all-in aggregate, as defined in EN 13043, for one of the following properties: shape, percentage of crushed and broken surfaces, resistance to fragmentation, resistance to wear, resistance to abrasion by studded tyres (where appropriate); or 2) change in rock type as defined by EN 932-3; or 3) change in particle density (weighted mean of a combination of coarse aggregates) greater than 0,05 Mg/m3; (more than ± 0,05 Mg/m3) b)
if there is a change in the origin, or, where appropriate, the angularity category of fine aggregate; NOTE Origin might be defined in documents related to the application of the product. c)
if there is a change in the origin of added filler. 4.2.3 Change in bitumen A change in bitumen grade or type (e.g. from paving grade to polymer modified bitumen) shall result in a new Type Test for relevant Characteristics, except where a family approach is being used (see 4.1, last paragraph and NOTE 2). SIST EN 13108-20:2016
...
SLOVENSKI SIST EN 13108-20
STANDARD
november 2016
Bitumenske zmesi – Specifikacije materialov – 20. del: Tipski preskus
Bituminous mixtures – Material specifications – Part 20: Type Testing
Mélanges bitumineux – Spécifications pour le matériau – Partie 20: Épreuve de
formulation
Asphaltmischgut – Mischgutanforderungen – Teil 20: Typprüfung
Referenčna oznaka
ICS 93.080.20 SIST EN 13108-20:2016 (sl)
Nadaljevanje na straneh od II do V in od 1 do 29
© 2018-03. Standard je založil in izdal Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.
SIST EN 13108-20 : 2016

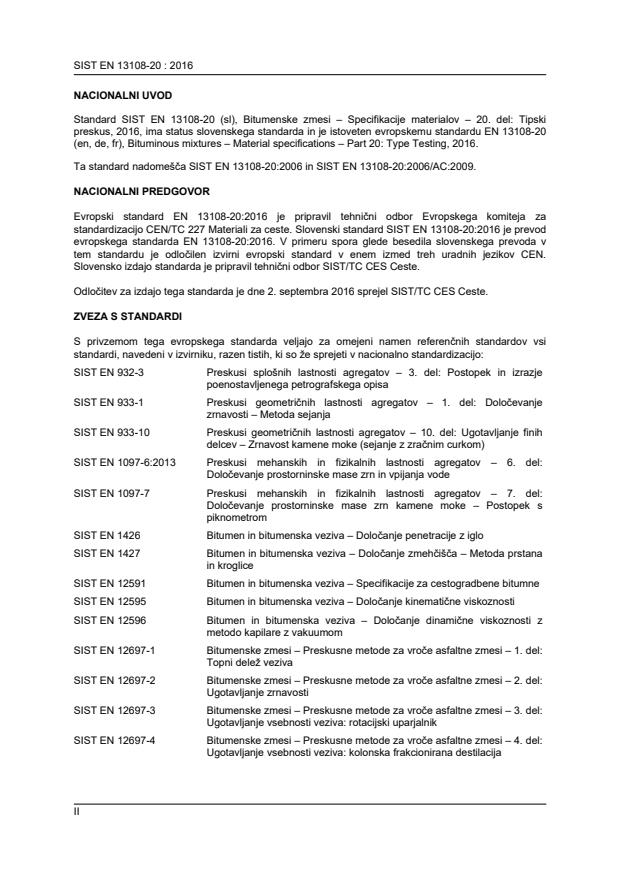

NACIONALNI UVOD
Standard SIST EN 13108-20 (sl), Bitumenske zmesi – Specifikacije materialov – 20. del: Tipski
preskus, 2016, ima status slovenskega standarda in je istoveten evropskemu standardu EN 13108-20
(en, de, fr), Bituminous mixtures – Material specifications – Part 20: Type Testing, 2016.
Ta standard nadomešča SIST EN 13108-20:2006 in SIST EN 13108-20:2006/AC:2009.
NACIONALNI PREDGOVOR
Evropski standard EN 13108-20:2016 je pripravil tehnični odbor Evropskega komiteja za
standardizacijo CEN/TC 227 Materiali za ceste. Slovenski standard SIST EN 13108-20:2016 je prevod
evropskega standarda EN 13108-20:2016. V primeru spora glede besedila slovenskega prevoda v
tem standardu je odločilen izvirni evropski standard v enem izmed treh uradnih jezikov CEN.
Slovensko izdajo standarda je pripravil tehnični odbor SIST/TC CES Ceste.
Odločitev za izdajo tega standarda je dne 2. septembra 2016 sprejel SIST/TC CES Ceste.
ZVEZA S STANDARDI
S privzemom tega evropskega standarda veljajo za omejeni namen referenčnih standardov vsi
standardi, navedeni v izvirniku, razen tistih, ki so že sprejeti v nacionalno standardizacijo:
SIST EN 932-3 Preskusi splošnih lastnosti agregatov – 3. del: Postopek in izrazje
poenostavljenega petrografskega opisa
SIST EN 933-1 Preskusi geometričnih lastnosti agregatov – 1. del: Določevanje
zrnavosti – Metoda sejanja
SIST EN 933-10 Preskusi geometričnih lastnosti agregatov – 10. del: Ugotavljanje finih
delcev – Zrnavost kamene moke (sejanje z zračnim curkom)
SIST EN 1097-6:2013 Preskusi mehanskih in fizikalnih lastnosti agregatov – 6. del:
Določevanje prostorninske mase zrn in vpijanja vode
SIST EN 1097-7 Preskusi mehanskih in fizikalnih lastnosti agregatov – 7. del:
Določevanje prostorninske mase zrn kamene moke – Postopek s
piknometrom
SIST EN 1426 Bitumen in bitumenska veziva – Določanje penetracije z iglo
SIST EN 1427 Bitumen in bitumenska veziva – Določanje zmehčišča – Metoda prstana
in kroglice
SIST EN 12591 Bitumen in bitumenska veziva – Specifikacije za cestogradbene bitumne
SIST EN 12595 Bitumen in bitumenska veziva – Določanje kinematične viskoznosti
SIST EN 12596 Bitumen in bitumenska veziva – Določanje dinamične viskoznosti z
metodo kapilare z vakuumom
SIST EN 12697-1 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 1. del:
Topni delež veziva
SIST EN 12697-2 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 2. del:
Ugotavljanje zrnavosti
SIST EN 12697-3 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 3. del:
Ugotavljanje vsebnosti veziva: rotacijski uparjalnik
SIST EN 12697-4 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 4. del:
Ugotavljanje vsebnosti veziva: kolonska frakcionirana destilacija
II
SIST EN 13108-20 : 2016
SIST EN 12697-5 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 5. del:
Določitev največje gostote
SIST EN 12697-6 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 6.del:
Ugotavljanje gostote bitumenskih preskušancev
SIST EN 12697-8 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 8. del:
Ugotavljanje značilnosti votlin v bitumenskih preskušancih
SIST EN 12697-11 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi –
11. del: Ugotavljanje sprijemljivosti med agregatom in bitumnom
SIST EN 12697-12 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi –
12. del: Ugotavljanje občutljivosti bitumenskih preskušancev na vodo
SIST EN 12697-16 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi –
16. del: Obraba zaradi gum ježevk
SIST EN 12697-17 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi –
17. del: Obraba delcev poroznih asfaltnih preskušancev
SIST EN 12697-18 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi –
18. del: Vezivo za odvodnjavanje
SIST EN 12697-19 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi –
19. del: Prepustnost preskušancev
SIST EN 12697-20 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi –
20. del: Preskus z vtiskanjem na kocko ali valjaste preskušance (CY)
SIST EN 12697-21 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi –
21. del: Preskus z vtiskanjem na plošče
SIST EN 12697-22 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi –
22. del: Preskus nastajanja kolesnic
SIST EN 12697-24:2012 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi –
24. del: Odpornost proti utrujanju
SIST EN 12697-25 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi –
25. del: Ciklični tlačni preskus
SIST EN 12697-26 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi –
26. del: Togost
SIST EN 12697-30 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi –
30. del: Priprava preskušancev z udarnim zgoščevalnikom
SIST EN 12697-31 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi –
31. del: Priprava preskušancev z vrtljivim zgoščevalnikom
SIST EN 12697-32 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi –
32. del: Laboratorijska zgostitev bitumenskih zmesi z vibracijskim
zgoščevalnikom
SIST EN 12697-33 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi –
33. del: Laboratorijska zgostitev bitumenskih zmesi z valjastim
zgoščevalnikom
SIST EN 12697-34 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi –
34. del: Preskus po Marshallu
SIST EN 12697-35 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi –
35. del: Laboratorijska zmes
SIST EN 12697-39 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi –
39. del: Delež veziva ob žarenju
III
SIST EN 13108-20 : 2016

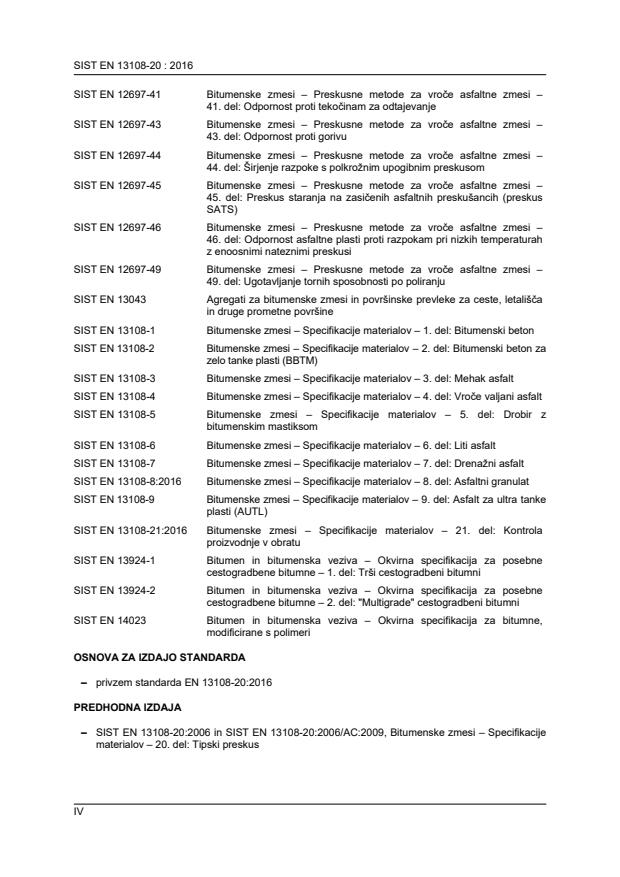

SIST EN 12697-41 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi –
41. del: Odpornost proti tekočinam za odtajevanje
SIST EN 12697-43 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi –
43. del: Odpornost proti gorivu
SIST EN 12697-44 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi –
44. del: Širjenje razpoke s polkrožnim upogibnim preskusom
SIST EN 12697-45 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi –
45. del: Preskus staranja na zasičenih asfaltnih preskušancih (preskus
SATS)
SIST EN 12697-46 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi –
46. del: Odpornost asfaltne plasti proti razpokam pri nizkih temperaturah
z enoosnimi nateznimi preskusi
SIST EN 12697-49 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi –
49. del: Ugotavljanje tornih sposobnosti po poliranju
SIST EN 13043 Agregati za bitumenske zmesi in površinske prevleke za ceste, letališča
in druge prometne površine
SIST EN 13108-1 Bitumenske zmesi – Specifikacije materialov – 1. del: Bitumenski beton
SIST EN 13108-2 Bitumenske zmesi – Specifikacije materialov – 2. del: Bitumenski beton za
zelo tanke plasti (BBTM)
SIST EN 13108-3 Bitumenske zmesi – Specifikacije materialov – 3. del: Mehak asfalt
SIST EN 13108-4 Bitumenske zmesi – Specifikacije materialov – 4. del: Vroče valjani asfalt
SIST EN 13108-5 Bitumenske zmesi – Specifikacije materialov – 5. del: Drobir z
bitumenskim mastiksom
SIST EN 13108-6 Bitumenske zmesi – Specifikacije materialov – 6. del: Liti asfalt
SIST EN 13108-7 Bitumenske zmesi – Specifikacije materialov – 7. del: Drenažni asfalt
SIST EN 13108-8:2016 Bitumenske zmesi – Specifikacije materialov – 8. del: Asfaltni granulat
SIST EN 13108-9 Bitumenske zmesi – Specifikacije materialov – 9. del: Asfalt za ultra tanke
plasti (AUTL)
SIST EN 13108-21:2016 Bitumenske zmesi – Specifikacije materialov – 21. del: Kontrola
proizvodnje v obratu
SIST EN 13924-1 Bitumen in bitumenska veziva – Okvirna specifikacija za posebne
cestogradbene bitumne – 1. del: Trši cestogradbeni bitumni
SIST EN 13924-2 Bitumen in bitumenska veziva – Okvirna specifikacija za posebne
cestogradbene bitumne – 2. del: "Multigrade" cestogradbeni bitumni
SIST EN 14023 Bitumen in bitumenska veziva – Okvirna specifikacija za bitumne,
modificirane s polimeri
OSNOVA ZA IZDAJO STANDARDA
– privzem standarda EN 13108-20:2016
PREDHODNA IZDAJA
– SIST EN 13108-20:2006 in SIST EN 13108-20:2006/AC:2009, Bitumenske zmesi – Specifikacije
materialov – 20. del: Tipski preskus
IV
SIST EN 13108-20 : 2016
OPOMBE
– Povsod, kjer se v besedilu standarda uporablja izraz “evropski standard”, v SIST EN 13108-
20:2016 to pomeni “slovenski standard”.
– Nacionalni uvod in nacionalni predgovor nista sestavni del standarda.
– Ta nacionalni dokument je istoveten EN 13108-20:2016 in je objavljen z dovoljenjem
CEN-CENELEC
Upravni center
Avenue Marnix 17
B-1000 Bruselj
This national document is identical with EN 13108-20:2016 and is published with the permission of
CEN-CENELEC
Management Centre
Avenue Marnix 17
B-1000 Brussels
V
SIST EN 13108-20 : 2016
(prazna stran)
VI
EVROPSKI STANDARD EN 13108-20
EUROPEAN STANDARD
NORME EUROPÉENNE
EUROPÄISCHE NORM junij 2016
ICS 93.080.20 Nadomešča EN 13108-20:2006
Slovenska izdaja
Bitumenske zmesi – Specifikacije materialov – 20. del: Tipski preskus
Bituminous mixtures – Material Mélanges bitumineux – Spécifications Asphaltmischgut –
specifications – Part 20: Type pour le matériau – Partie 20: Épreuve Mischgutanforderungen –
Testing de formulation Teil 20: Typprüfung
Ta evropski standard je CEN sprejel 27. februarja 2016.
Člani CEN morajo izpolnjevati notranje predpise CEN/CENELEC, ki določajo pogoje, pod katerimi
dobi ta standard status nacionalnega standarda brez kakršnihkoli sprememb. Seznami najnovejših
izdaj teh nacionalnih standardov in njihovi bibliografski podatki so na voljo pri Upravnem centru
CEN/CENELEC ali članih CEN.
Ta evropski standard obstaja v treh uradnih izdajah (angleški, francoski in nemški). Izdaje v drugih
jezikih, ki jih člani CEN na lastno odgovornost prevedejo in izdajo ter prijavijo pri Upravnem centru
CEN/CENELEC, veljajo kot uradne izdaje.
Člani CEN so nacionalni organi za standarde Avstrije, Belgije, Bolgarije, Cipra, Češke republike,
Danske, Estonije, Finske, Hrvaške, Francije, Grčije, Irske, Islandije, Italije, Latvije, Litve, Luksemburga,
Madžarske, Malte, Nekdanje Jugoslovanske Republike Makedonije, Nemčije, Nizozemske, Norveške,
Poljske, Portugalske, Romunije, Slovaške, Slovenije, Španije, Švedske, Švice, Turčije in Združenega
kraljestva.
CEN
Evropski komite za standardizacijo
European Committee for Standardisation
Comité Européen de Normalisation
Europäisches Komitee für Normung
Upravni center CEN-CENELEC: Avenue Marnix 17, B - 1000 Bruselj
© 2016 Lastnice avtorskih pravic so vse države članice CEN Ref. oznaka EN 13108-20:2016 E
SIST EN 13108-20 : 2016
Predgovor k evropskemu standardu
Ta dokument (EN 13108-20:2016) je pripravil tehnični odbor CEN/TC 227 "Materiali za ceste",
katerega tajništvo vodi DIN.
Ta evropski standard mora dobiti status nacionalnega standarda bodisi z objavo istovetnega besedila
ali z razglasitvijo najpozneje do decembra 2016, nacionalni standardi, ki so z njim v nasprotju, pa
morajo biti razveljavljeni najpozneje do marca 2018.
Opozoriti je treba na možnost, da so lahko nekateri elementi tega dokumenta predmet patentnih
pravic. CEN [in/ali CENELEC] ni odgovoren za ugotavljanje posameznih ali vseh patentnih pravic.
Ta dokument nadomešča EN 13108-20:2006.
V primerjavi z EN 13108-20:2006 so bile vpeljane naslednje spremembe:
a) izvedene so bile posodobitve za uskladitev z ostalimi deli skupine EN 13108, preskusnimi
metodami in zahtevami CPR;
b) izboljšano je bilo navodilo o veljavnosti poročila o tipskem preskusu in o povodih za njegov pregled;
c) vključene so bile zahteve za hrambo tehnične dokumentacije v zvezi s CPR.
Ta evropski standard je eden iz skupine standardov, ki so našteti spodaj:
‒ EN 13108-1, Bitumenske zmesi – Specifikacije materialov – 1. del: Bitumenski beton
‒ EN 13108-2, Bitumenske zmesi – Specifikacije materialov – 2. del: Bitumenski beton za zelo
tanke plasti (BBTM)
‒ EN 13108-3, Bitumenske zmesi – Specifikacije materialov – 3. del: Mehak asfalt
‒ EN 13108-4, Bitumenske zmesi – Specifikacije materialov – 4. del: Vroče valjani asfalt
‒ EN 13108-5, Bitumenske zmesi – Specifikacije materialov – 5. del: Drobir z bitumenskim
mastiksom
‒ EN 13108-6, Bitumenske zmesi – Specifikacije materialov – 6. del: Liti asfalt
‒ EN 13108-7, Bitumenske zmesi – Specifikacije materialov – 7. del: Drenažni asfalt
‒ EN 13108-8, Bitumenske zmesi – Specifikacije materialov – 8. del: Asfaltni granulat
‒ EN 13108-9, Bitumenske zmesi – Specifikacije materialov – 9. del: Asfalt za ultra tanke plasti
(AUTL)
‒ EN 13108-20, Bitumenske zmesi – Specifikacije materialov – 20. del: Tipski preskus
‒ EN 13108-21, Bitumenske zmesi – Specifikacije materialov – 21. del: Kontrola proizvodnje v
obratu
V skladu z notranjimi predpisi CEN/CENELEC so dolžne ta evropski standard privzeti nacionalne
organizacije za standarde naslednjih držav: Avstrije, Belgije, Bolgarije, Cipra, Češke republike,
Danske, Estonije, Finske, Francije, Grčije, Hrvaške, Irske, Islandije, Italije, Latvije, Litve,
Luksemburga, Madžarske, Malte, Nekdanje jugoslovanske republike Makedonije, Nemčije,
Nizozemske, Norveške, Poljske, Portugalske, Romunije, Slovaške, Slovenije, Španije, Švedske,
Švice, Turčije in Združenega kraljestva.
SIST EN 13108-20 : 2016
VSEBINA Stran
Predgovor k evropskemu standardu . 2
Uvod . 5
1 Področje uporabe . 6
2 Zveze s standardi . 6
3 Izrazi in definicije . 8
4 Zahteve za tipsko preskušanje . 9
4.1 Splošno . 9
4.2 Veljavnost . 9
4.2.1 Obdobje veljavnosti . 9
4.2.2 Spremembe v agregatih . 10
4.2.3 Spremembe bitumna . 10
4.2.4 Spremembe asfaltnega granulata . 10
4.2.5 Spremembe dodatka (aditiva) . 10
5 Sestavni materiali . 10
6 Bitumenske zmesi . 11
6.1 Splošno . 11
6.2 Uporaba . 11
6.3 Vzorčenje in preskušanje . 11
6.4 Sestava . 11
6.5 Priprava vzorca . 11
6.5.1 Splošno . 11
6.5.2 Validacija v laboratoriju . 11
6.5.3 Validacija v proizvodnji . 12
7 Poročilo o tipskem preskusu . 12
7.1 Splošno . 12
7.2 Sestavni materiali . 12
7.3 Sestava zmesi . 13
7.4 Temperature . 13
7.5 Rezultati preskusov . 13
Dodatek A (normativni): Lastnosti in preskusne metode za sestavne materiale . 14
Dodatek B (normativni): Povzetek lastnosti in preskusnih metod za bitumenske zmesi . 15
B.1 Bitumenski beton (EN 13108-1) . 15
B.2 Bitumenski beton za zelo tanke plasti – BBTM (EN 13108-2) . 16
B.3 Mehki asfalt (EN 13108-3) . 17
B.4 Vroče valjani asfalt (EN 13108-4) . 17
B.5 Drobir z bitumenskim mastiksom (EN 13108-5) . 18
B.6 Liti asfalt (EN 13108-6) . 19
B.7 Drenažni asfalt (EN 13108-7) . 19
B.8 Asfalt za ultra tanke plasti – AUTL (EN 13108-9) . 20
SIST EN 13108-20 : 2016
Dodatek C (normativni): Metode priprave vzorcev . 21
C.1 Splošno . 21
C.2 Energija zgoščanja . 21
C.3 Referenčna gostota . 21
C.4 Stopnja zgoščenosti . 21
C.5 Vsebnost votlin . 21
Dodatek D (normativni): Preskusni postopki in pogoji . 24
D.1 Preskusni postopki in pogoji . 24
D.2 Prostorninska gostota, največja gostota ter vsebnost votlin, votlin, zapolnjenih z bitumnom,
in votlin v kamnitem agregatu . 24
D.3 Občutljivost na vodo . 24
D.4 Odpornost proti obrabi z ježevkami . 24
D.5 Adhezija med bitumnom in agregati za drenažni asfalt na letališčih . 24
D.6 Odpornost proti trajnemu preoblikovanju z napravo za tvorbo kolesnic . 24
D.7 Odpornost proti trajnemu preoblikovanju pri triosnem tlačnem preskusu . 25
D.8 Togost . 26
D.9 Utrujanje . 26
D.10 Preskus po Marshallu za uporabo na letališčih . 26
D.11 Odpornost proti gorivu za uporabo na letališčih . 27
D.12 Odpornost proti sredstvu za odmrzovanje za uporabo na letališčih . 27
D.13 Odtekanje veziva . 27
D.14 Globina vtisa in odpornost proti trajnemu preoblikovanju litega asfalta . 27
D.15 Prepustnost za vodo . 27
D.16 Izguba delcev pri drenažnem asfaltu . 27
D.17 Indeks trajnosti SATS asfaltnih zmesi . 28
D.18 Lastnosti pri nizkih temperaturah . 28
D.19 Lomna žilavost (možnost za širjenje razpoke) . 28
D.20 Torna sposobnost po poliranju (FAP) . 28
Dodatek E (informativni): Posebne zahteve za letališča . 29
SIST EN 13108-20 : 2016
Uvod
Ta standard za tipsko preskušanje je bil napisan kot del sistema za ocenjevanje in preverjanje
nespremenljivosti lastnosti (AVCP) bitumenskih zmesi. Zasnovan je tako, da se uporablja skupaj s
standardi za proizvod EN 13108-1 do 7 in EN 13108-9 ter je v teh standardih naveden kot del sistema
AVCP. Postopki tipskega preskušanja imajo nalogo zagotoviti, da vsaka sestava bitumenske zmesi
izpolnjuje zahteve standarda za proizvod. Postopek tipskega preskušanja je zasnovan tako, da
uporablja vse harmonizirane elemente harmoniziranih evropskih standardov za bitumenske zmesi ne
glede na to, ali je uvedeno obvezno označevanje ali ni. Sistem je mogoče razširiti tudi na
neharmonizirane elemente.
OPOMBA: Za proizvode, označene s CE v skladu s harmoniziranimi evropskimi standardi, se lahko domneva, da imajo
lastnosti, kot so navedene s CE-oznako. Proizvajalec je v okviru kontrole proizvodnje v obratu odgovoren, da
zagotovi nadaljnjo proizvodnjo zmesi v skladu z deklarirano sestavo.
SIST EN 13108-20 : 2016
1 Področje uporabe
Ta evropski standard določa postopek tipskega preskušanja v okviru ocenjevanja in preverjanja
nespremenljivosti lastnosti (AVCP) bitumenskih zmesi za uporabo na cestah, letališčih in drugih
prometnih površinah.
2 Zveze s standardi
Za uporabo tega standarda so, delno ali v celoti, nujno potrebni spodaj navedeni referenčni
dokumenti. Pri datiranih sklicevanjih se uporablja le navedena izdaja. Pri nedatiranih sklicevanjih se
uporablja zadnja izdaja publikacije (vključno z dopolnili).
EN 932-3 Preskusi splošnih lastnosti agregatov – 3. del: Postopek in izrazje
poenostavljenega petrografskega opisa
EN 933-1 Preskusi geometričnih lastnosti agregatov – 1. del: Določevanje zrnavosti
– Metoda sejanja
EN 933-10 Preskusi geometričnih lastnosti agregatov – 10. del: Ugotavljanje finih
delcev – Zrnavost kamene moke (sejanje z zračnim curkom)
EN 1097-6:2013 Preskusi mehanskih in fizikalnih lastnosti agregatov – 6. del: Določevanje
prostorninske mase zrn in vpijanja vode
EN 1097-7 Preskusi mehanskih in fizikalnih lastnosti agregatov – 7. del: Določevanje
prostorninske mase zrn kamene moke – Postopek s piknometrom
EN 1426 Bitumen in bitumenska veziva – Določanje penetracije z iglo
EN 1427 Bitumen in bitumenska veziva – Določanje zmehčišča – Metoda prstana in
kroglice
EN 12591 Bitumen in bitumenska veziva – Specifikacije za cestogradbene bitumne
EN 12595 Bitumen in bitumenska veziva – Določanje kinematične viskoznosti
EN 12596 Bitumen in bitumenska veziva – Določanje dinamične viskoznosti z
metodo kapilare z vakuumom
EN 12697-1 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 1. del:
Topni delež veziva
EN 12697-2 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 2. del:
Ugotavljanje zrnavosti
EN 12697-3 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 3. del:
Ugotavljanje vsebnosti veziva: rotacijski uparjalnik
EN 12697-4 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 4. del:
Ugotavljanje vsebnosti veziva: kolonska frakcionirana destilacija
EN 12697-5 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 5. del:
Določitev največje gostote
EN 12697-6 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 6.del:
Ugotavljanje gostote bitumenskih preskušancev
EN 12697-8 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 8. del:
Ugotavljanje značilnosti votlin v bitumenskih preskušancih
EN 12697-11 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 11. del:
Ugotavljanje sprijemljivosti med agregatom in bitumnom
EN 12697-12 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 12. del:
Ugotavljanje občutljivosti bitumenskih preskušancev na vodo
SIST EN 13108-20 : 2016
EN 12697-16 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 16. del:
Obraba zaradi gum ježevk
EN 12697-17 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 17. del:
Obraba delcev poroznih asfaltnih preskušancev
EN 12697-18 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 18. del:
Odtekanje veziva
EN 12697-19 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 19. del:
Prepustnost preskušancev
EN 12697-20 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 20. del:
Preskus z vtiskanjem na kocko ali valjaste preskušance (CY)
EN 12697-21 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 21. del:
Preskus z vtiskanjem na plošče
EN 12697-22 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 22. del:
Preskus nastajanja kolesnic
EN 12697-24:2012 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 24. del:
Odpornost proti utrujanju
EN 12697-25 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 25. del:
Ciklični tlačni preskus
EN 12697-26 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 26. del:
Togost
EN 12697-30 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 30. del:
Priprava preskušancev z udarnim zgoščevalnikom
EN 12697-31 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 31. del:
Priprava preskušancev z vrtljivim zgoščevalnikom
EN 12697-32 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 32. del:
Laboratorijska zgostitev bitumenskih zmesi z vibracijskim zgoščevalnikom
EN 12697-33 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 33. del:
Preskušanci, pripravljeni z valjastim zgoščevalnikom
EN 12697-34 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 34. del:
Preskus po Marshallu
EN 12697-35 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 35. del:
Laboratorijska zmes
EN 12697-39 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 39. del:
Delež veziva ob žarenju
EN 12697-41 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 41.del:
Odpornost proti tekočinam za odtajevanje
EN 12697-43 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 43. del:
Odpornost proti gorivu
EN 12697-44 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 44. del:
Širjenje razpoke s polkrožnim upogibnim preskusom
EN 12697-45 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 45. del:
Preskus staranja na zasičenih asfaltnih preskušancih (preskus SATS)
EN 12697-46 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 46. del:
Odpornost asfaltne plasti proti razpokam pri nizkih temperaturah z
enoosnimi nateznimi preskusi
SIST EN 13108-20 : 2016
EN 12697-49 Bitumenske zmesi – Preskusne metode za vroče asfaltne zmesi – 49. del:
Ugotavljanje tornih sposobnosti po poliranju
EN 13043 Agregati za bitumenske zmesi in površinske prevleke za ceste, letališča in
druge prometne površine
EN 13108-1 Bitumenske zmesi – Specifikacije materialov – 1. del: Bitumenski beton
EN 13108-2 Bitumenske zmesi – Specifikacije materialov – 2. del: Bitumenski beton za
zelo tanke plasti (BBTM)
EN 13108-3 Bitumenske zmesi – Specifikacije materialov – 3. del: Mehak asfalt
EN 13108-4 Bitumenske zmesi – Specifikacije materialov – 4. del: Vroče valjani asfalt
EN 13108-5 Bitumenske zmesi – Specifikacije materialov – 5. del: Drobir z bitumenskim
mastiksom
EN 13108-6 Bitumenske zmesi – Specifikacije materialov – 6. del: Liti asfalt
EN 13108-7 Bitumenske zmesi – Specifikacije materialov – 7. del: Drenažni asfalt
EN 13108-8:2016 Bitumenske zmesi – Specifikacije materialov – 8. del: Asfaltni granulat
EN 13108-9 Bitumenske zmesi – Specifikacije materialov – 9. del: Asfalt za ultra tanke
plasti (AUTL)
EN 13108-21:2016 Bitumenske zmesi – Specifikacije materialov – 21. del: Kontrola
proizvodnje v obratu
EN 13924-1 Bitumen in bitumenska veziva – Okvirna specifikacija za posebne
cestogradbene bitumne - 1. del: Trši cestogradbeni bitumni
EN 13924-2 Bitumen in bitumenska veziva – Okvirna specifikacija za posebne
cestogradbene bitumne - 2. del: "Multigrade" cestogradbeni bitumni
EN 14023 Bitumen in bitumenska veziva – Okvirna specifikacija za bitumne,
modificirane s polimeri
3 Izrazi in definicije
V tem dokumentu se uporabljajo naslednji izrazi in definicije.
3.1
tehnične specifikacije (angl. technical specifications)
harmonizirani evropski standardi in dokumenti evropske tehnične ocene
3.2
sestava zmesi (angl. mix formulation)
sestava zmesi, izražena kot ciljna sestava
OPOMBA 1: Ciljna sestava je lahko izražena na dva načina, glej 3.3 in 3.4.
3.3
vhodna ciljna sestava (angl. input target composition)
izraz za sestavo zmesi s podatki o sestavnih materialih, sejalni krivulji in deležu veziva, dodanega
zmesi
OPOMBA 1: To je navadno rezultat laboratorijskega načrtovanja zmesi in validacije.
OPOMBA 2: Ciljna vsebnost veziva je določena v ustreznem standardu za proizvod.
SIST EN 13108-20 : 2016
3.4
izhodna ciljna sestava (angl. output target composition)
izraz za sestavo zmesi s podatki o sestavnih materialih, povprečni sejalni krivulji in deležu topnega
veziva, dobljenimi z analizo v laboratoriju
OPOMBA 1: To je navadno rezultat validacije proizvodnje.
OPOMBA 2: Ciljna vsebnost veziva je določena v ustreznem standardu za proizvod.
3.5
tip proizvoda (angl. product type)
niz reprezentativnih ravni ali razredov lastnosti gradbenega proizvoda v razmerju z njegovimi
bistvenimi značilnostmi (določenimi s tipskim preskušanjem) za določeno sestavo zmesi
4 Zahteve za tipsko preskušanje
4.1 Splošno
Tipsko preskušanje je v tem standardu privzet izraz za določitev tipa proizvoda.
Za vsako sestavo zmesi je treba izvesti tipsko preskušanje, da se dokaže, da s predhodno sestavo
določena zmes izpolnjuje ustrezne zahteve, predpisane v standardu za proizvod.
OPOMBA 1: Vsak od evropskih standardov za bitumenske zmesi vsebuje številne zahteve za fizikalne in mehanske lastnosti
teh zmesi. Nekatere zahteve so izražene kot direktne meritve mehanskih lastnosti, kot togost ali odpornost proti
preoblikovanju, druge, kot so delež veziva ali vsebnost votlin, so nadomestek meritev za druge lastnosti.
Določitev tipa proizvoda mora biti izvedena, da se prikaže skladnost proizvoda s standardom za
proizvod, ko se bitumenska zmes prvič pojavi na trgu.
Rezultate tipskega preskušanja je treba predstaviti v poročilu o tipskem preskusu, ki mora vsebovati
vse informacije, zahtevane v tem evropskem standardu in v ustreznih standardih za proizvod.
Če je sprejet pristop družine proizvodov, mora biti omejen na korelacije med začetnimi sestavami s
podobnimi volumenskimi lastnostmi in istimi sestavnimi materiali razen vrste veziva.
Na primer, bitumenski beton z bitumnom tipa 70/100 lahko izpolnjuje specifične zahteve za odpornost
proti preoblikovanju. Če se pri sestavi spremeni le vrsta veziva v tršega, npr. 40/60, se ta lastnosti ne
bo poslabšala. Če je ista kategorija za to lastnost določena za spremenjeno sestavo, potem dodatni
preskus te lastnosti ni potreben. V primeru, da je določena izboljšana kategorija za to lastnost, je
treba izvesti dodatna preskušanja.
OPOMBA 2: Privzeti je tudi mogoče, da samo sprememba vrste veziva ne vpliva na permeabilnost (prepustnost) drenažnih
asfaltov.
4.2 Veljavnost
4.2.1 Obdobje veljavnosti
Poročilo o tipskem preskusu je veljavno za posamezno sestavo zmesi, dokler se ne spremenijo
vhodni materiali, kot je opisano v točkah 4.2.2 do 4.2.5, ali dokler se ne spremenijo njihove lastnosti,
ki vplivajo na sestavo zmesi, njene karakteristike in/ali njeno obnašanje (kadar se obnašanje zmesi
zmanjša v primerjavi z originalno navedeno). V tem primeru je treba izdelati novo ali popravljeno
poročilo o tipskem preskusu, kot je primerno glede na popravljeno ciljno sestavo in/ali obnašanje.
OPOMBA: Spremembe vhodnih materialov lahko povzročijo izboljšano obnašanje zmesi v primerjavi z originalno
navedeno. Proizvajalci lahko določijo, ali bodo navedli takšno izboljšanje in kdaj, ali pa ohranijo originalno
navedeno obnašanje, kadar uporabljajo pristop družine proizvodov. Ter spremembe so lahko opisane tudi v
dokumentu v zvezi z uporabo proizvoda.
SIST EN 13108-20 : 2016
Sestave zmesi se tudi v primeru, da ne pride do spremembe v obnašanju, kot je opisno zgoraj,
ponovno ovrednotijo najmanj vsakih pet let.
4.2.2 Spremembe v agregatih
Nov tipski preskus se zahteva pri naslednjih pogojih:
a) če se spremeni sestava grobega ali mešanega agregata, in sicer:
1) spremeni se kategorija grobega ali mešanega agregata, kot je določeno v EN 13043 v eni od
naslednjih lastnosti: oblika, odstotek drobljenih in razpokanih zrn, odpornost proti drobljenju,
odpornost proti obrabi, odpornost proti obrabi z ježevkami (kjer je to primerno); ali
2) spremeni se tip kamna, kot je določeno v EN 932-3; ali
3) spremeni se gostota delcev (v uteženem povprečju kombinacije grobih agregatov) za več kot
3 3
0,05 Mg/m (več kot ±0,05 Mg/m );
b) če se spremeni poreklo agregata, in kjer je primerno, kategorija oglatosti finega agregata;
OPOMBA: Poreklo je lahko določeno v dokumentu v zvezi z uporabo proizvoda.
c) če se spremeni poreklo polnila.
4.2.3 Spremembe bitumna
Sprememba vrste ali tipa bitumna (npr. namesto cestogradbenega bitumna se uporabi s polimeri
modificiran bitumen) zahteva nov tipski preskus za relevantno lastnost, razen kadar je sprejet pristop
družine proizvodov (glej zadnji odstavek in opombo 2 v 4.1).
4.2.4 Spremembe asfaltnega granulata
Novo poročilo o tipskem preskusu je potrebno, če spremembe lastnosti asfaltnega granulata (kot je
opisano v ustreznih delih standarda EN 12697-8:2016, točki 4 in 5) povzročijo spremembo ravni
obnašanja ali razreda sestave zmesi, kot sta navedena v poročilu o tipskem preskusu in kot je
zahtevano v 4.2.1.
To je lahko posledica sprememb porekla asfaltnega granulata od prvotno obravnavanega.
4.2.5 Spremembe dodatka (aditiva)
Novo poročilo o tipskem preskusu je potrebno, če se tip ali lastnosti dodatka toliko spremenijo, da
povzročijo spremembo ravni obnašanja ali razreda sestave zmesi od navedenih v poročilu o tipskem
preskusu.
5 Sestavni materiali
Poročilo o tipskem preskusu mora izkazovati, da so vsi sestavni materiali, vključno z asfaltnim
granulatom, skladni z ustreznimi zahtevami, kot so zahtevane v ustreznih standardih za proizvod.
Kadar se uporabijo sestavni materiali, katerih lastnosti je že določil dobavitelj sestavnih materialov na
podlagi skladnosti s standardi za proizvod, evropsko tehnično oceno ali z drugimi tehničnimi
specifikacijami, se te lastnosti lahko navedejo v poročilu o tipskem preskusu.
Skladnost vzorcev sestavnih materialov, uporabljenih za tipsko preskušanje, mora biti ali je bila
ocenjena, kot je določeno v preglednici A.1.
Za druge lastnosti sestavnih materialov, za katere so bili testi izvedeni kot postopkov ocenjevanja in
preverjanja nespremenljivosti lastnosti, so ti rezultati sprejemljivi za dokazovanje skladnosti
agregatov, bitumnov itd. z ustreznim evropskim standardom.
SIST EN 13108-20 : 2016
6 Bitumenske zmesi
6.1 Splošno
Tipsko preskušanje vsebuje vse preskuse bitumenskih zmesi za določitev ravni obnašanja ali
razreda, zahtevanega v ustreznem standardu za proizvod, za katerega je bila izdelana izjava o
lastnostih. Zahteve so navedene v točkah B.1 do B.8.
OPOMBA 1: Pristop v tem evropskem standardu o tipskem preskušanju temelji na načinu menujev in dovoljuje, da se
bitumenske zmesi validirajo na več različnih načinov. Izbire morajo biti sprejete z upoštevanjem priprave
preskušancev in preskusnih pogojev. Ti morajo biti primerni za zadovoljitev zahtev za predvideno uporabo, kjer
je uporaba znana, ali določeni v dokumentih v zvezi z uporabo proizvoda.
OPOMBA 2: Kadar preskusna metoda, opisana v ustreznem standardu skupine EN 12697, zahteva preskušanje več
preskušancev za en rezultat, se rezultati v preglednicah dodatka B tega standarda nanašajo le na rezultat
enega postopka preskusa.
6.2 Uporaba
Tipsko preskušanje bitumenskih zmesi mora potekati skladno z enim od naslednjih treh modelov:
a) dokazovanje vseh lastnosti z validacijo v laboratoriju,
b) dokazovanje vseh lastnosti z validacijo v proizvodnji,
c) dokazovanje nekaterih lastnosti z validacijo v laboratoriju in nekaterih z validacijo v proizvodnji.
OPOMBA: Rezultati preskusov nekaterih lastnosti, opravljenih na vzorcih, proizvedenih in zgoščenih v laboratoriju, bodo
pogosto drugačni od rezultatov preskusov na vzorcih, proizvedenih v obratu in zgoščenih na terenu.
6.3 Vzorčenje in preskušanje
Vsa preskušanja je treba izvesti v skladu z ustrezno evropsko preskusno metodo, kot so navedene v
dodatku C in dodatku D, na vzorcih, ki so odvzeti skladno z ustrezno evropsko metodo za vzorčenje,
da se dobi reprezentativni vzorec sestavnih materialov in bitumenskih zmesi.
Nekatere preskusne metode so omejene z največjo nazivno zrnavostjo zmesi, primerne za preskus.
To lahko vpliva tako na preskušanje kot na pripravo vzorca. Te omejitve naj se upoštevajo pri
razmišljanju o njihovi uporabi.
6.4 Sestava
Vse preskuse bitumenskih zmesi je treba izvesti na vzorcih, ki so proizvedeni z deklarirano sestavo
zmesi (glej točki 6.5.2 in 6.5.3).
6.5 Priprava vzorca
6.5.1 Splošno
Preskušance je treba pripraviti v skladu z izbrano metodo. V poročilu o tipskem preskusu je treba
jasno navesti, kateri postopek izmed podanih v točkah 6.5.2 in 6.5.3 je bil uporabljen.
6.5.2 Validacija v laboratoriju
Pri izvajanju validacije v laboratoriju je treba preskuse izvesti na bitumenskih zmeseh, pripravljenih v
laboratoriju iz sestavnih materialov, zamešanih po vhodni ciljni sestavi v skladu z EN 12697-35.
Kadar so preskušanci iz bitumenskih zmesi, razen iz litega asfalta, zahtevani za fizikalno in
mehansko preskušanje, morajo biti pripravljeni v skladu z eno od metod in s stopnjo zgoščenosti, kot
je predpisana v dodatku C v standardu za proizvod.
SIST EN 13108-20 : 2016
Za zmesi z znižano temperaturo proizvodnje in vgradnje se pri pripravi preskušancev lahko uporabijo
temperature, ki so različne od določenih v EN 12697-35, in so lahko določene v dokumentih v zvezi z
uporabo proizvoda.
6.5.3 Validacija v proizvodnji
Pri izvajanju validacije v proizvodnji je treba bitumensko zmes proizvesti v asfaltnem obratu pri
standardnih pogojih proizvodnje, nastavljenih tako, da je izdelana deklarirana sestava zmesi.
Preskusni vzorci morajo biti pripravljeni po enem od naštetih postopkov:
a) odvzamejo se reprezentativni vzorci bitumenske zmesi, nato se preskušanci zgoščajo v
laboratoriju po eni od metod in s stopnjo zgoščanja, kot sta navedeni v dodatku C,
b) zmes se vgradi v voziščno konstrukcijo kot poskusno polje z uporabo običajnih postopkov (glej
preglednice C.1, C.1.21 in C.1.26 za zgoščanje) in mehanizacije za vgrajevanje.
Reprezentativni preskusni vzorci se pridobijo iz vgrajene plasti z vrtanjem ali žaganjem.
Pri uporabi validacije v proizvodnji mora postopek tipskega preskušanja vključevati preskuse na
vzorcih, uporabljenih pri validaciji lastnosti zmesi, da se potrdi, da delež topnega veziva in zrnavost
zmesi ne odstopata preveč od tolerančnih mej, navedenih v standardu EN 13108-21:2016, dodatek
A, preglednica A.2 (povprečje štirih vzorcev).
7 Poročilo o tipskem preskusu
7.1 Splošno
Poročilo o tipskem preskusu mora vsebovati informacije, zahtevane v standardih za proizvod in
naštete v točkah 7.1 do 7.5, ter ga je treba hraniti skupaj z ustrezno tehnično dokumentacijo najmanj
10 let po tem, ko je proizvod prvič dan na trg.
OPOMBA: Uredba (EU) 305/2011 o gradbenih proizvodih (CPR) določa čas/obdobje hrambe tehnične dokumentacije in
izjave o lastnostih.
Proizvajalec mora priskrbeti naslednje podatke:
a) naziv in naslov proizvajalca,
b) datu
...
