ISO 8573-8:2004
(Main)Compressed air — Part 8: Test methods for solid particle content by mass concentration
Compressed air — Part 8: Test methods for solid particle content by mass concentration
ISO 8573-8:2004 specifies test methods for determining the solid particle mass concentration in compressed air, expressed as the mass of solid particles with maximum particle size limits. The methods' limitations are also specified. One of a series of standards aimed at harmonizing air contamination methods, it identifies sampling techniques and also gives requirements for evaluation, uncertainty considerations and reporting for the air purity parameter solid particles by mass concentration. The test methods are suitable for determining the purity classes in accordance with ISO 8573-1. (Particle content based on counting particles is dealt with in ISO 8573-4.)
Air comprimé — Partie 8: Méthodes d'essai pour la détermination de la teneur en particules solides par concentration massique
L'ISO 8573-8:2004 spécifie des méthodes pour la détermination de la concentration massique de particules solides dans l'air comprimé, exprimée en masse de particules solides de dimensions maximales données. Elle spécifie également les limites de ces méthodes. En tant que partie d'une série de Normes internationales visant à harmoniser le mesurage de la pollution de l'air, l'ISO 8573-8:2004 identifie les techniques de prélèvement et donne également les exigences relatives à l'évaluation, à la prise en compte de l'incertitude et au rapport d'essai sur la concentration massique en particules solides. Les méthodes d'essai sont appropriées pour la détermination des classes de pureté conformément à l'ISO 8573-1. (La teneur en particules déterminée par comptage des particules est traitée dans l'ISO 8573-4.)
General Information
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 8573-8
First edition
2004-02-01
Compressed air —
Part 8:
Test methods for solid particle content by
mass concentration
Air comprimé —
Partie 8: Méthodes d'essai pour la détermination de la teneur en
particules solides par concentration massique
Reference number
ISO 8573-8:2004(E)
©
ISO 2004
---------------------- Page: 1 ----------------------
ISO 8573-8:2004(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2004
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2004 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 8573-8:2004(E)
Contents Page
Foreword. iv
1 Scope. 1
2 Normative references . 1
3 Terms and definitions. 1
4 Units and symbols . 2
5 Selection of methods. 2
6 Sampling techniques . 2
7 Measurement methods. 3
8 Evaluation of test results . 6
9 Uncertainty. 6
10 Test report. 7
Annex A (informative) Sample test report. 8
© ISO 2004 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 8573-8:2004(E)

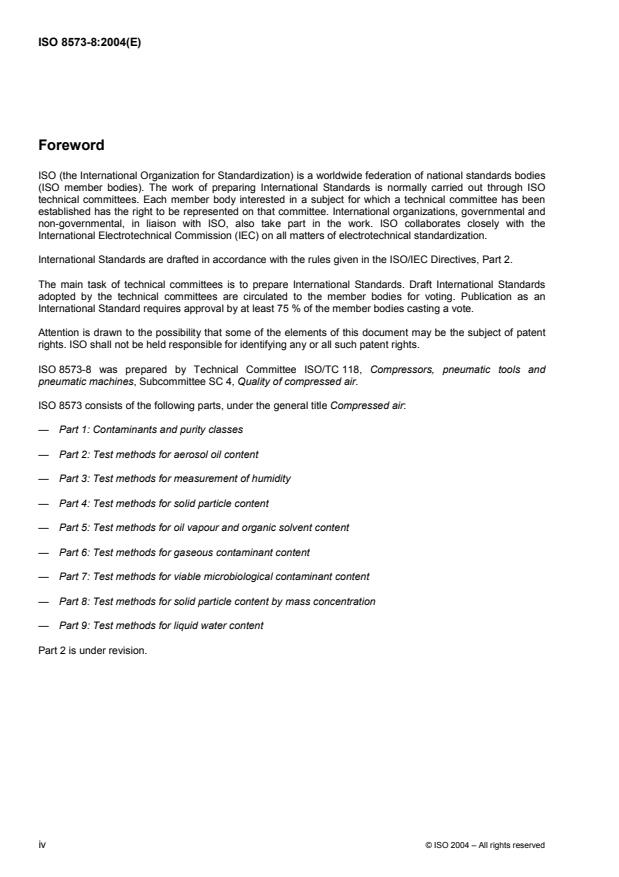

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 8573-8 was prepared by Technical Committee ISO/TC 118, Compressors, pneumatic tools and
pneumatic machines, Subcommittee SC 4, Quality of compressed air.
ISO 8573 consists of the following parts, under the general title Compressed air:
— Part 1: Contaminants and purity classes
— Part 2: Test methods for aerosol oil content
— Part 3: Test methods for measurement of humidity
— Part 4: Test methods for solid particle content
— Part 5: Test methods for oil vapour and organic solvent content
— Part 6: Test methods for gaseous contaminant content
— Part 7: Test methods for viable microbiological contaminant content
— Part 8: Test methods for solid particle content by mass concentration
— Part 9: Test methods for liquid water content
Part 2 is under revision.
iv © ISO 2004 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 8573-8:2004(E)
Compressed air —
Part 8:
Test methods for solid particle content by mass concentration
1 Scope
This part of ISO 8573 specifies test methods for determining the solid particle mass concentration in
compressed air, expressed as the mass of solid particles with maximum particle size limits. The limitations of
the methods are also given. One of a series of standards aimed at harmonizing air contamination
measurements, it identifies sampling techniques and also gives requirements for evaluation, uncertainty
considerations and reporting for the air purity parameter solid particles by mass concentration. The test
methods are suitable for determining purity classes in accordance with ISO 8573-1. (Particle content based on
counting particles is dealt with in ISO 8573-4.)
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 1219-1, Fluid power systems and components — Graphic symbols and circuit diagrams — Part 1:
Graphic symbols
ISO 3857-1, Compressors, pneumatic tools and machines — Vocabulary — Part 1: General
ISO 5598, Fluid power systems and components — Vocabulary
ISO 8573-1, Compressed air — Part 1: Contaminants and purity classes
ISO 8573-2, Compressed air — Part 2: Test methods for aerosol oil content
ISO 8573-4, Compressed air — Part 4: Test methods for solid particle content
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 3857-1, ISO 5598, ISO 8573-1 and
ISO 8573-4 apply.
© ISO 2004 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 8573-8:2004(E)
4 Units and symbols
For the purposes of this part of ISO 8573, the following, including non-SI-preferred, units are used:
1 bar = 100 000 Pa;
3
1 l (litre) = 0,001 m ;
bar(a), used for expressing absolute pressure;
bar(e), used for expressing effective pressure.
For the graphic symbols used in Figure 1, see ISO 1219-1.
5 Selection of methods
The gravimetric method to be used is suitable for mass concentration measurement, however, where water
and oil is present in the compressed air, it shall be reduced to a minimum.
A suitable method for solid particle diameter measurement may be selected from those given in Table 1.
Table 1 — Solid particle diameter measurement methods
Type of method Maximum solid particle Liquid water and oil
diameter contaminant
d
3
µm mg/m
Microscope method d W 0,5 u 20
Particle sizer method 0,1 u d u 40 Not admitted
6 Sampling techniques
The sampling shall be made at or near the actual pressure and at a constant flow rate.
The choice of sampling method will depend upon the actual level of contamination and the compressed air
flow in the compressed air system. For sampling methods, see ISO 8573-2 and ISO 8573-4.
For partial flow sampling, it should be noted that, where large particle sizes are involved, the effects of gravity
could introduce sampling errors.
Compressed air samples may be routed back into the main pipe or vent to the atmosphere after measurement.
The value of air sample parameters (pressure, temperature, air velocity, etc.) shall be within the ranges
specified by the test equipment manufacturer. Method B1 uses full flow sampling from the main pipe flow by
means of a Y-piece.
2 © ISO 2004 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 8573-8:2004(E)
7 Measurement methods
7.1 General
The test equipment and instruments shall be in good working order. Consideration shall be given to the
calibration requirements of the measurement equipment used as given in the applicable instructions.
The indicated methods may be used at any point in a compressed air system using portable instruments
where conditions of measurement are satisfied and available connectors and shut-off valves exist for
connection to the compressed air system.
In order to guarantee the required accuracy of determination of solid particle content by the gravimetric
method, the total content of water and oil aerosols in the compressed air sampling shall be less than
3 3
20 mg/m for sampling Method A and less than 5 mg/m for sampling Methods B1 and B2.
Reference should be made to the measurement equipment manufacturer in respect of the applicability of the
equipment.
The gravimetric method deals with the separation and the weighing of solid particles that are present in a
compressed air sample. The influence of temperature, pressure, humidity and other contaminants of
compressed air shall be taken into consideration.
7.2 Test equipment
7.2.1 General
Air flow is passed through the test equipment via suitable in-line valves which have been previously checked
to ensure they do not contribute to the level of contamination already present.
The general arrangement of the test equipment for the gravimetric method shall be in accordance with
Figure 1.
NOTE The numbers given between parentheses in the subclause titles refer to the numbering of the elements in
Figure 1.
...
NORME ISO
INTERNATIONALE 8573-8
Première édition
2004-02-01
Air comprimé —
Partie 8:
Méthodes d'essai pour la détermination
de la teneur en particules solides par
concentration massique
Compressed air —
Part 8: Test methods for solid particle content by mass concentration
Numéro de référence
ISO 8573-8:2004(F)
©
ISO 2004
---------------------- Page: 1 ----------------------
ISO 8573-8:2004(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
© ISO 2004
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2004 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 8573-8:2004(F)
Sommaire Page
Avant-propos. iv
1 Domaine d'application. 1
2 Références normatives. 1
3 Termes et définitions . 1
4 Unités et symboles . 2
5 Sélection des méthodes. 2
6 Techniques de prélèvement. 2
7 Méthodes de mesurage . 3
8 Évaluation des résultats d'essai. 6
9 Incertitude. 7
10 Rapport d'essai . 7
Annexe A (informative) Exemple de rapport d'essai. 9
© ISO 2004 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 8573-8:2004(F)

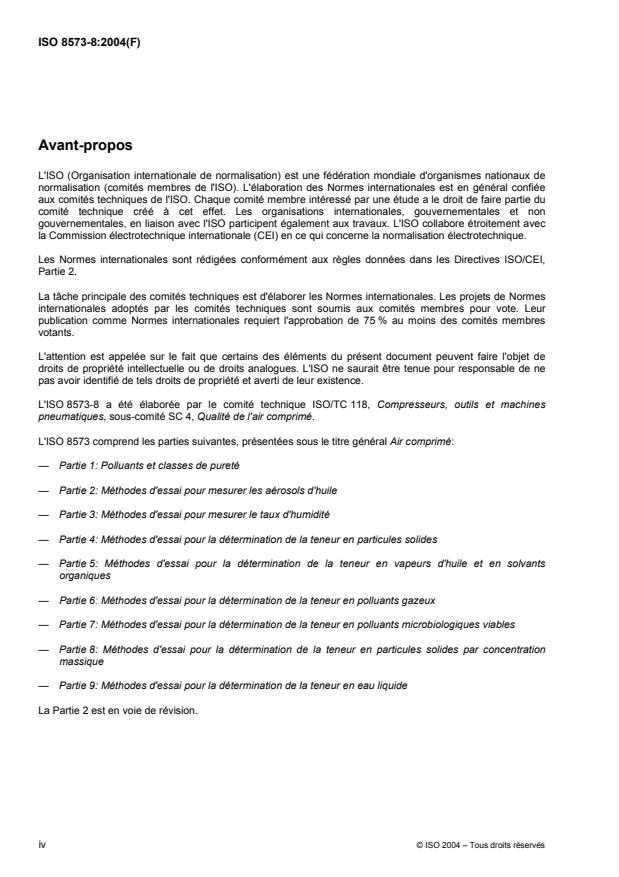

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 8573-8 a été élaborée par le comité technique ISO/TC 118, Compresseurs, outils et machines
pneumatiques, sous-comité SC 4, Qualité de l'air comprimé.
L'ISO 8573 comprend les parties suivantes, présentées sous le titre général Air comprimé:
— Partie 1: Polluants et classes de pureté
— Partie 2: Méthodes d'essai pour mesurer les aérosols d'huile
— Partie 3: Méthodes d'essai pour mesurer le taux d'humidité
— Partie 4: Méthodes d'essai pour la détermination de la teneur en particules solides
— Partie 5: Méthodes d'essai pour la détermination de la teneur en vapeurs d'huile et en solvants
organiques
— Partie 6: Méthodes d'essai pour la détermination de la teneur en polluants gazeux
— Partie 7: Méthodes d'essai pour la détermination de la teneur en polluants microbiologiques viables
— Partie 8: Méthodes d'essai pour la détermination de la teneur en particules solides par concentration
massique
— Partie 9: Méthodes d'essai pour la détermination de la teneur en eau liquide
La Partie 2 est en voie de révision.
iv © ISO 2004 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 8573-8:2004(F)
Air comprimé —
Partie 8:
Méthodes d'essai pour la détermination de la teneur en
particules solides par concentration massique
1 Domaine d'application
La présente partie de l'ISO 8573 spécifie des méthodes pour la détermination de la concentration massique
de particules solides dans l'air comprimé, exprimée en masse, pour des dimensions maximales de particules
données. Elle spécifie également les limites de ces méthodes. En tant que partie d'une série de Normes
internationales visant à harmoniser le mesurage de la pollution de l'air, la présente partie de l'ISO 8573
identifie les techniques de prélèvement et donne également les exigences relatives à l'évaluation, à la prise
en compte de l'incertitude et au rapport d'essai sur la concentration massique en particules solides. Les
méthodes d'essai sont appropriées pour la détermination des classes de pureté conformément à l'ISO 8573-1.
(La teneur en particules déterminée par comptage des particules est traitée dans l'ISO 8573-4.)
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 1219-1, Transmissions hydrauliques et pneumatiques — Symboles graphiques et schémas de circuit —
Partie 1: Symboles graphiques
ISO 3857-1, Compresseurs, outils et machines pneumatiques — Vocabulaire — Partie 1: Généralités
ISO 5598, Transmissions hydrauliques et pneumatiques — Vocabulaire
ISO 8573-1, Air comprimé — Partie 1: Polluants et classes de pureté
ISO 8573-2, Air comprimé — Partie 2: Méthodes d'essai pour mesurer les aérosols d'huile
ISO 8573-4, Air comprimé — Partie 4: Méthodes d'essai pour la détermination de la teneur en particules
solides
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 3857-1, l'ISO 5598,
l'ISO 8573-1 et l'ISO 8573-4 s'appliquent.
© ISO 2004 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 8573-8:2004(F)
4 Unités et symboles
Pour les besoins du présent document, les unités suivantes, y compris des unités SI non préférentielles, sont
utilisées:
1 bar = 100 000 Pa;
3
1 l (litre) = 0,001 m ;
bar(a), utilisé pour exprimer la pression absolue;
bar(e), utilisé pour exprimer la pression relative.
Pour les symboles graphiques utilisés dans la Figure 1, voir l'ISO 1219-1.
5 Sélection des méthodes
La méthode par pesée est appropriée pour le mesurage de la concentration massique. Cependant, lorsque de
l'eau et de l'huile sont présents dans l'air comprimé, leur teneur doit être réduite au minimum.
Une méthode adaptée au mesurage du diamètre des particules solides peut être sélectionnée parmi celles
données dans le Tableau 1.
Tableau 1 — Méthodes de mesurage du diamètre des particules solides
Diamètre maximal des
Polluants d'huile et d'eau
particules solides
Type de méthode
liquide
d
3
µm mg/m
d W 0,5 u 20
Méthode au microscope
Méthode au compteur
0,1 u d u 40
(de particules) par tailles de Non admis
particules
6 Techniques de prélèvement
Le prélèvement doit être effectué à la pression réelle (ou proche de celle-ci) et à débit constant.
Le choix de la méthode de prélèvement dépendra du niveau réel de pollution et du débit d'air comprimé dans
le circuit d'air comprimé. Pour les méthodes de prélèvement, voir l'ISO 8573-2 et l'ISO 8573-4.
Pour un prélèvement à débit partiel, il convient de noter que pour des particules larges, les effets de la gravité
peuvent engendrer des erreurs de prélèvement.
Les prélèvements d'air comprimé peuvent être redirigés dans la canalisation principale ou évacués dans
l'atmosphère après le mesurage. Les valeurs des paramètres du prélèvement d'air (pression, température,
vitesse de l'air, etc.) doivent se trouver dans les limites spécifiées par le fabricant de l'équipement d'essai. La
méthode B1 utilise un prélèvement à plein débit à partir du tube principal, à l'aide d'une pièce en Y.
2 © ISO 2004 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 8573-8:2004(F)
7 Méthodes de mesurage
7.1 Généralités
L'équipement et les instruments d'essai doivent se trouver en bon état de fonctionnement. Il faut porter une
attention particulière aux exigences d'étalonnage de l'équipement de mesurage utilisé, décrites dans les
instructions applicables.
Les méthodes indiquées peuvent être utilisées en tout point du circuit d'air comprimé en utilisant des
instruments portables lorsque les conditions de mesurage sont satisfaites et qu'il existe des raccordements et
des vannes d'arrêt pour relier l'appareillage au circuit d'air comprimé.
Pour garantir l'exactitude requise de la détermination de la teneur en particules solides par pesée, la teneur
3
totale en eau et en aérosols d'huile dans le prélèvement d'air comprimé doit être inférieure à 20 mg/m pour la
3
méthode de prélèvement A, et inférieure à 5 mg/m pour les méthodes de prélèvement B1 et B2.
Pour ce qui est de l'applicabilité de l'équipement de mesure, il convient de se référer au fabricant.
Une méthode de mesurage par pesée consiste à séparer et à peser les particules solides présentes dans un
prélèvement d'air comprimé. L'influence de la température, de la pression, de l'humidité et d'autres polluants
de l'air comprimé doit être prise en compte.
7.2 Équipement d'essai
7.2.1 Généralités
Un flux d'air passe à travers l'équipement d'essai via des vannes appropriées en ligne qui ont été
préalablement vérifiées afin de s'assurer qu'elles ne contribuent pas au niveau de pollution déjà présent.
La disposition générale de l'équipement d'essai pour une méthode de mesurage par pesée doit être en
conformité avec la Figure 1.
NOTE Les chiffres donnés entre parenthèses dans le titre des paragraphes correspondent à la numérotation des
éléments dans la Figure 1.
Pour la signification des symboles, v
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
