ISO 21227-3:2007
(Main)Paints and varnishes - Evaluation of defects on coated surfaces using optical imaging - Part 3: Evaluation of delamination and corrosion around a scribe
Paints and varnishes - Evaluation of defects on coated surfaces using optical imaging - Part 3: Evaluation of delamination and corrosion around a scribe
ISO 21227-3:2007 specifies a method for evaluating delamination and corrosion around a scribe by means of digital optical imaging. The damaged surface can be produced in accordance with ISO 9227, ISO 11997-1 or ISO 11997-2.
Peintures et vernis — Évaluation par imagerie optique des défauts des surfaces revêtues — Partie 3: Évaluation du décollement et de la corrosion autour d'une rayure
L'ISO 21227-3:2007 spécifie une méthode permettant d'évaluer par imagerie optique numérique le décollement et la corrosion autour d'une rayure. La surface endommagée peut être obtenue de la manière indiquée dans l'ISO 9227, l'ISO 11997-1 ou l'ISO 11997-2.
General Information
- Status
- Published
- Publication Date
- 22-Mar-2007
- Technical Committee
- ISO/TC 35/SC 9 - General test methods for paints and varnishes
- Drafting Committee
- ISO/TC 35/SC 9/WG 31 - Properties after application
- Current Stage
- 9093 - International Standard confirmed
- Start Date
- 01-Nov-2021
- Completion Date
- 13-Dec-2025
Relations
- Effective Date
- 06-Jun-2022
Overview
ISO 21227-3:2007 - Paints and varnishes - Evaluation of defects on coated surfaces using optical imaging - Part 3: Evaluation of delamination and corrosion around a scribe - specifies a digital optical imaging method to quantify delamination and corrosion adjacent to a scribe (artificial scratch). The damaged surface may be produced using standard corrosion tests (ISO 9227, ISO 11997-1, ISO 11997-2). The method converts images to greyscale or binary format to measure damaged area, mean and maximum widths, and shape of the affected zone.
Key topics and technical requirements
- Digital optical imaging: Capture of the scribed area using calibrated imaging equipment; image processing (thresholding) to separate damaged vs. undamaged regions.
- Illumination: Choose diffused reflection for stripped/coated corrosion and directional reflection for low-contrast delamination to clearly distinguish defect zones.
- Resolution: Minimum imaging resolution of 6 pixels per millimetre; deviations must be reported.
- Calibration: Scale calibration in X and Y (e.g., graph paper or pictorial standards) so pixel counts map to millimetres for accurate area/width measurements.
- Quantitative evaluation:
- Determine evaluated areas (scribe area, delaminated area, corroded area) and the evaluated scribe length.
- Compute mean widths (and optionally maximum widths) of delamination/corrosion perpendicular to the scribe.
- Map measured mean widths to the numerical rating (0–5) per ISO 4628-8 for comparability with visual grading.
- Precision: Interlaboratory data show average relative standard deviation ~9% for mean width by imaging (visual assessment showed higher variability).
- Test report requirements: Identification of coating, reference to ISO 21227-3, imaging/illumination details, resolution, processing steps, results, deviations and tester identity/date.
Applications and practical value
- Objective measurement of delamination, coating failure, and corrosion around scratches for product development, quality control, and failure analysis.
- Useful in automotive, marine, offshore, infrastructure, and industrial coatings R&D where reproducible corrosion resistance data are required.
- Supports correlation between accelerated corrosion tests (salt spray, cyclic corrosion) and quantified defect metrics for coating performance claims.
- Enables more reproducible, quantitative assessment compared with pictorial visual methods, assisting labs in interlaboratory comparisons and process control.
Who should use this standard
- Coatings laboratories, quality assurance engineers, materials scientists, corrosion testers, and third‑party test houses looking to implement standardized digital evaluation of scribe-induced corrosion and delamination.
Related standards
- ISO 21227-1 (general guidance for optical imaging evaluation)
- ISO 4628-8 (grading delamination and corrosion around a scribe)
- ISO 9227, ISO 11997-1, ISO 11997-2 (corrosion test methods used to produce damage)
Keywords: ISO 21227-3, delamination, corrosion, scribe, digital optical imaging, coatings evaluation, ISO 4628-8, resolution, calibration, paint testing.
ISO 21227-3:2007 - Paints and varnishes -- Evaluation of defects on coated surfaces using optical imaging
ISO 21227-3:2007 - Peintures et vernis -- Évaluation par imagerie optique des défauts des surfaces revetues
Frequently Asked Questions
ISO 21227-3:2007 is a standard published by the International Organization for Standardization (ISO). Its full title is "Paints and varnishes - Evaluation of defects on coated surfaces using optical imaging - Part 3: Evaluation of delamination and corrosion around a scribe". This standard covers: ISO 21227-3:2007 specifies a method for evaluating delamination and corrosion around a scribe by means of digital optical imaging. The damaged surface can be produced in accordance with ISO 9227, ISO 11997-1 or ISO 11997-2.
ISO 21227-3:2007 specifies a method for evaluating delamination and corrosion around a scribe by means of digital optical imaging. The damaged surface can be produced in accordance with ISO 9227, ISO 11997-1 or ISO 11997-2.
ISO 21227-3:2007 is classified under the following ICS (International Classification for Standards) categories: 87.040 - Paints and varnishes. The ICS classification helps identify the subject area and facilitates finding related standards.
ISO 21227-3:2007 has the following relationships with other standards: It is inter standard links to ISO 778:1982. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.
You can purchase ISO 21227-3:2007 directly from iTeh Standards. The document is available in PDF format and is delivered instantly after payment. Add the standard to your cart and complete the secure checkout process. iTeh Standards is an authorized distributor of ISO standards.
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 21227-3
First edition
2007-04-01
Paints and varnishes — Evaluation of
defects on coated surfaces using optical
imaging —
Part 3:
Evaluation of delamination and corrosion
around a scribe
Peintures et vernis — Évaluation par imagerie optique des défauts des
surfaces revêtues —
Partie 3: Évaluation du décollement et de la corrosion autour d'une
rayure
Reference number
©
ISO 2007

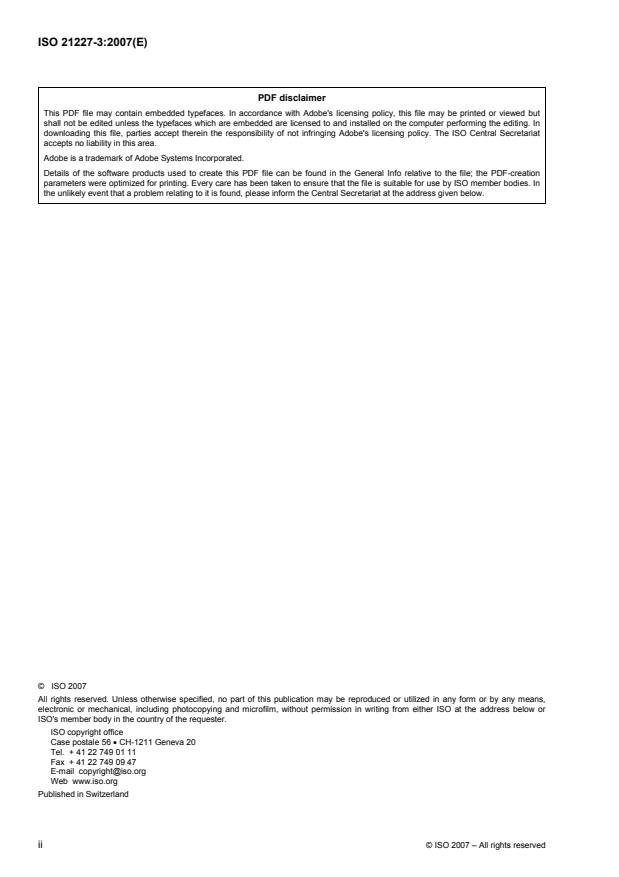

PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2007
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2007 – All rights reserved
Contents Page
Foreword. iv
Introduction . v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions. 1
4 Principle. 1
5 Requirements . 2
6 Calibration . 2
7 Procedure . 2
8 Evaluation. 3
9 Precision. 4
10 Test report . 5
Annex A (normative) Ratings in accordance with ISO 4628-8 to be used to evaluate the
delamination and corrosion around a scribe. 6
Annex B (informative) Extended evaluation . 8
Bibliography . 9

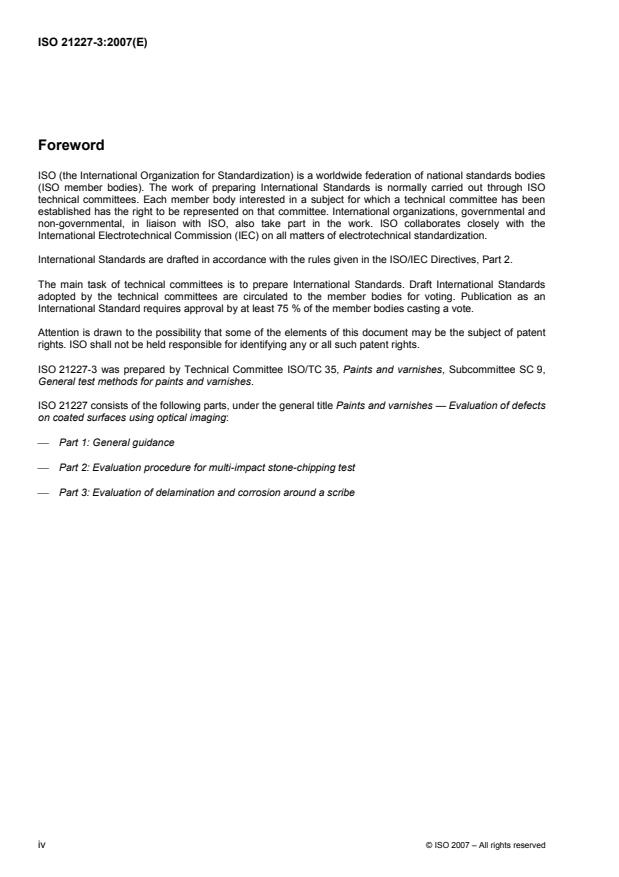

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 21227-3 was prepared by Technical Committee ISO/TC 35, Paints and varnishes, Subcommittee SC 9,
General test methods for paints and varnishes.
ISO 21227 consists of the following parts, under the general title Paints and varnishes — Evaluation of defects
on coated surfaces using optical imaging:
⎯ Part 1: General guidance
⎯ Part 2: Evaluation procedure for multi-impact stone-chipping test
⎯ Part 3: Evaluation of delamination and corrosion around a scribe
iv © ISO 2007 – All rights reserved
Introduction
The conventional ISO test methods for evaluating surface defects and changes in appearance often utilize
pictorial standards which depict particular types of surface deterioration and require human visual evaluation.
The technology and procedures described in this part of ISO 21227 can yield more objective, accurate,
quantitative and reproducible results when compared to the human visual evaluation techniques.
INTERNATIONAL STANDARD ISO 21227-3:2007(E)
Paints and varnishes — Evaluation of defects on coated
surfaces using optical imaging —
Part 3:
Evaluation of delamination and corrosion around a scribe
1 Scope
This part of ISO 21227 specifies a method for evaluating delamination and corrosion around a scribe by
means of digital optical imaging. The damaged surface can be produced in accordance with ISO 9227,
ISO 11997-1 or ISO 11997-2.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 4628-8, Paints and varnishes — Evaluation of degradation of coatings — Designation of quantity and size
of defects, and of intensity of uniform changes in appearance — Part 8: Assessment of degree of
delamination and corrosion around a scribe
ISO 21227-1, Paints and varnishes — Evaluation of defects on coated surfaces using optical imaging —
Part 1: General guidance
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 21227-1 and the following apply.
3.1
delaminated area
area from which a paint or paint system has detached
3.2
corroded area
substrate area from which a paint or paint system has detached and which has subsequently been attacked
by corrosion
4 Principle
A grey scale or colour image is produced from the digital optical image of a surface damaged by delamination
or corrosion around a scribe. In the simplest case, this image is converted into a binary image (thresholding).
The damaged area is measured and the mean and maximum width of delamination or corrosion is determined.
In addition, the shape of the zone affected by delamination or corrosion around a scribe can be identified
using digital optical imaging.
5 Requirements
5.1 General
The assessment shall be carried out under the conditions specified in ISO 21227-1.
5.2 Illumination
The illumination shall be such that the damaged areas can be clearly distinguished from the undamaged
areas. Because of the high contrast, corrosion can be easily recognized under diffused reflection illumination
after stripping the coating. When detecting delamination without previously removing the coating, directional
reflection illumination can be of advantage because of the low contrast.
5.3 Resolution
The minimum resolution shall be 6 pixels per millimetre.
NOTE Different resolutions, in particular in the case of damage involving a large number of fissures, can lead to
different values for the damaged areas.
If a resolution deviating from the resolution specified above is used, this shall be stated in the test report.
6 Calibration
By adjusting the optical imaging syste
...
NORME ISO
INTERNATIONALE 21227-3
Première édition
2007-04-01
Peintures et vernis — Évaluation par
imagerie optique des défauts des
surfaces revêtues —
Partie 3:
Évaluation du décollement et de la
corrosion autour d'une rayure
Paints and varnishes — Evaluation of defects on coated surfaces using
optical imaging —
Part 3: Evaluation of delamination and corrosion around a scribe
Numéro de référence
©
ISO 2007
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
© ISO 2007
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2007 – Tous droits réservés
Sommaire Page
Avant-propos. iv
Introduction . v
1 Domaine d'application. 1
2 Références normatives . 1
3 Termes et définitions. 1
4 Principe. 1
5 Exigences . 2
6 Étalonnage. 2
7 Mode opératoire . 2
8 Évaluation. 3
9 Fidélité . 4
10 Rapport d'essai . 5
Annexe A (normative) Évaluations conformément à l'ISO 4628-8 à utiliser pour évaluer
le décollement et la corrosion autour d'une rayure . 6
Annexe B (informative) Évaluation étendue . 8
Bibliographie . 9

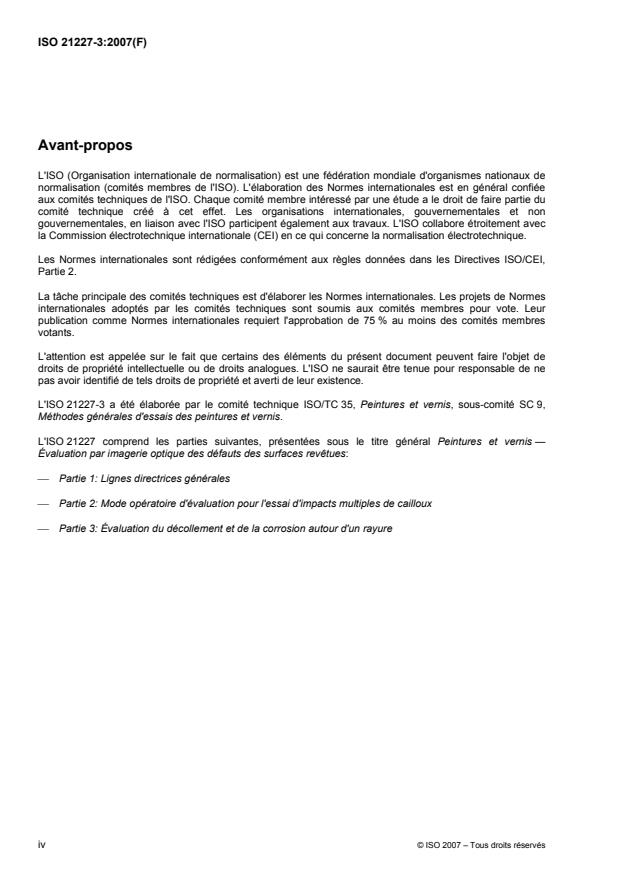

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 21227-3 a été élaborée par le comité technique ISO/TC 35, Peintures et vernis, sous-comité SC 9,
Méthodes générales d'essais des peintures et vernis.
L'ISO 21227 comprend les parties suivantes, présentées sous le titre général Peintures et vernis —
Évaluation par imagerie optique des défauts des surfaces revêtues:
⎯ Partie 1: Lignes directrices générales
⎯ Partie 2: Mode opératoire d'évaluation pour l'essai d'impacts multiples de cailloux
⎯ Partie 3: Évaluation du décollement et de la corrosion autour d'un rayure
iv © ISO 2007 – Tous droits réservés
Introduction
Les méthodes d'essai ISO traditionnelles utilisées pour l'évaluation des défauts superficiels et des
changements d'aspect ont souvent recours à des images types qui illustrent des types particuliers de
détérioration de surface et demandent ensuite une évaluation visuelle humaine. La technologie et les modes
opératoires décrits dans la présente partie de l'ISO 21227 permettent d'obtenir des résultats quantitatifs plus
objectifs, plus précis et d'une meilleure reproductibilité comparés aux techniques visuelles humaines.
NORME INTERNATIONALE ISO 21227-3:2007(F)
Peintures et vernis — Évaluation par imagerie optique des
défauts des surfaces revêtues —
Partie 3:
Évaluation du décollement et de la corrosion autour d'une
rayure
1 Domaine d'application
La présente partie de l'ISO 21227 spécifie une méthode permettant d'évaluer par imagerie optique numérique
le décollement et la corrosion autour d'une rayure. La surface endommagée peut être obtenue de la manière
indiquée dans l'ISO 9227, l'ISO 11997-1 ou l'ISO 11997-2.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 4628-8, Peintures et vernis — Évaluation de la dégradation des revêtements — Désignation de la
quantité et de la dimension des défauts, et de l'intensité des changements uniformes d'aspect — Partie 8:
Évaluation du degré de décollement et de corrosion autour d'une rayure
ISO 21227-1, Peintures et vernis — Évaluation par imagerie optique des défauts des surfaces revêtues —
Partie 1: Lignes directrices générales
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 21227-1 ainsi que les
suivants s'appliquent.
3.1
zone de décollement
zone présentant un décollement de la peinture ou du système de peinture
3.2
zone corrodée
zone du subjectile présentant un décollement de la peinture ou du système de peinture ayant entraîné une
attaque de corrosion
4 Principe
Une image en niveaux de gris ou en couleur est obtenue par imagerie optique numérique d'une surface
endommagée par décollement ou corrosion autour d'une rayure. Dans le cas le plus simple, cette image est
convertie en image binaire (seuillage). Après mesurage de la zone endommagée, on détermine la largeur
moyenne et la largeur maximale du décollement ou de la corrosion.
De plus, la forme de la zone affectée par le décollement ou la corrosion autour d'une rayure peut être
déterminée par imagerie optique numérique.
5 Exigences
5.1 Généralités
L'évaluation doit être conduite dans les conditions spécifiées dans l'ISO 21227-1.
5.2 Éclairage
L'éclairage doit être tel que les zones endommagées se distinguent clairement des zones non endommagées.
Du fait du fort contraste, une corrosion est facilement reconnaissable sous éclairage en réflexion diffuse une
fois le revêtement éliminé. Pour détecter un décollement sans enlever préalablement le revêtement, il peut
être avantageux d'utiliser un éclairage en réflexion directe, qui donne un contraste plus faible.
5.3 Résolution
La résolution minimale doit être de 6 pixels par millimètre.
NOTE Des résolutions différentes, notamment dans le cas d'une détérioration comportant un grand nombre de
fissures, peuvent donner des valeurs différentes dans les zones endommagées.
Si une résolution s'écarte de la résolution spécifiée plus haut, cela doit être noté dans le rapport d'essai.
6 Étalonnage
Le réglage du système d'imagerie optique p
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
