INTERNATIONAL ISO
STANDARD 16932
Second edition
2016-03-01
Glass in building — Destructive-
windstorm-resistant security glazing
— Test and classification
Verre dans la construction — Vitrages de protection résistant aux
tempêtes destructrices — Essai et classification
Reference number
ISO 16932:2016(E)
©
ISO 2016
---------------------- Page: 1 ----------------------
ISO 16932:2016(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2016, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 16932:2016(E)
Contents Page
Foreword .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle and significance. 2
4.1 General . 2
4.2 Purpose . 3
4.3 Options . 3
5 Apparatus . 3
5.1 General . 3
5.2 Equipment . 3
5.2.1 Mounting frame . 3
5.2.2 Air-pressure cycling test chamber . 3
5.2.3 Air-pressure system . 3
5.2.4 Air-pressure-measuring apparatus . 4
5.2.5 Missile-propulsion device(s) . 4
5.2.6 Speed-measuring system . 4
5.2.7 Missiles . 4
5.3 Calibration . 4
5.3.1 Speed-measuring system . 4
5.3.2 Pressure transducers . 5
5.3.3 Manometers . 5
6 Test specimens. 5
6.1 General . 5
6.2 Glazing material . 5
6.3 Number of samples . 5
6.4 Order of testing . 5
7 Test procedure . 5
7.1 General . 5
7.2 Preparation . 6
7.2.1 Installation . 6
7.2.2 Conditioning . 6
7.2.3 Missile impact . . 6
7.3 Missile impact test . 6
7.3.1 Projectile descriptions . 6
7.3.2 Impact-speed tolerance . 7
7.3.3 Impact angle . 7
7.3.4 Impact location . 7
7.3.5 Retesting . 7
7.4 Air-pressure-cycling test . 8
7.4.1 General. 8
7.4.2 Leakage . 8
7.4.3 Air-pressure differential . . . 8
7.4.4 Cyclic test load . 8
8 Test requirements . 9
8.1 General . 9
8.2 Openings . 9
8.3 Edge releases .10
9 Classification .10
9.1 Requirements .10
9.2 Applicable missile.10
© ISO 2016 – All rights reserved iii
---------------------- Page: 3 ----------------------

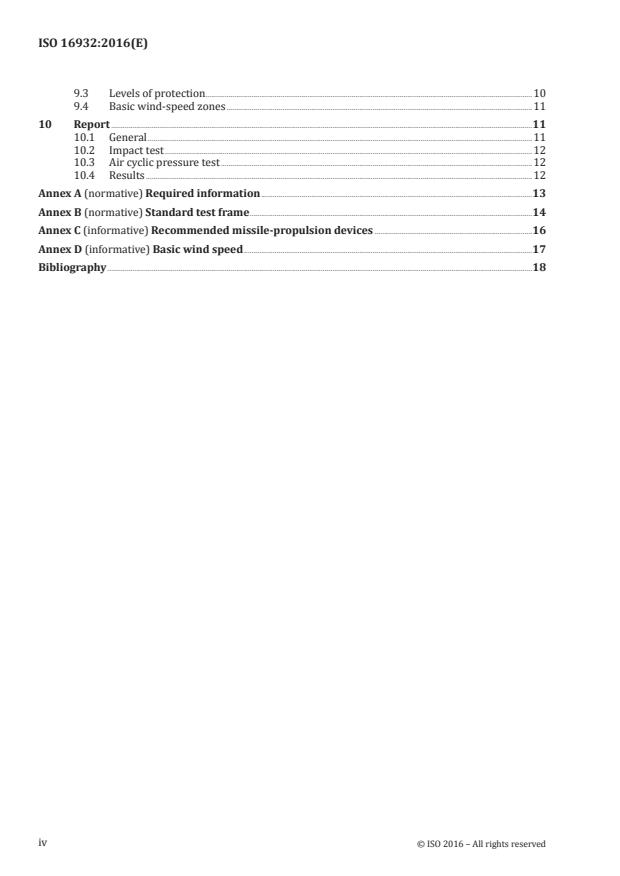

ISO 16932:2016(E)
9.3 Levels of protection .10
9.4 Basic wind-speed zones .11
10 Report .11
10.1 General .11
10.2 Impact test .12
10.3 Air cyclic pressure test .12
10.4 Results .12
Annex A (normative) Required information .13
Annex B (normative) Standard test frame .14
Annex C (informative) Recommended missile-propulsion devices .16
Annex D (informative) Basic wind speed .17
Bibliography .18
iv © ISO 2016 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 16932:2016(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical
Barriers to Trade (TBT) see the following URL: Foreword - Supplementary information
The committee responsible for this document is ISO/TC 160, Glass in building, Subcommittee SC 2, Use
considerations.
This second edition cancels and replaces the first edition (ISO 16932:2007), which has been technically
revised.
© ISO 2016 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 16932:2016(E)
Glass in building — Destructive-windstorm-resistant
security glazing — Test and classification
1 Scope
This International Standard determines resistance of security glazing products to natural threats
characterized by simulated destructive-windstorm events. Classification is intended as a basis for
judging the ability of glazing to remain essentially without openings during a tropical cyclone with
wind speed of 50 m/s or greater. Impact by missile(s) and subsequent cyclic static-pressure differentials
simulate conditions representative of windborne debris and pressures in a destructive windstorm.
Glazing is tested in a standard frame. Classification is based on the potential hazard to human life using
the appropriate wind speed, pressure and level of protection.
The test method determines the performance of security glazing for use in fenestration assemblies
under conditions representative of events that occur in severe, destructive-windstorm environments
using simulated missile impact(s) followed by the application of cyclic static-pressure differentials.
A missile-propulsion device, an air pressure system and a test chamber are used to model some
conditions that can be representative of windborne debris and pressures in a windstorm environment.
The performance determined by this test method relates to the ability of glazing in the building
envelope to remain without openings during a windstorm.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 48, Rubber, vulcanized or thermoplastic — Determination of hardness (hardness between 10 IRHD and
100 IRHD)
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
3.1
security glazing
glass-based fenestration glazing products, usually transparent or translucent, intended to protect
property or people from natural threats
3.2
destructive windstorm
severe weather event with high winds and turbulent gusts, such as tropical cyclones having a basic
wind speed (3.3) equal to or greater than 50 m/s, capable of generating windborne debris (3.11)
3.3
basic wind speed
V
wind speed as determined by the authority having jurisdiction
Note 1 to entry: The basic wind speed is intended to represent the gust wind speed design basis for a tropical
cyclone, such as used to describe a 50-year recurrence period or annual 0,02 probability of being exceeded.
© ISO 2016 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 16932:2016(E)
3.4
fenestration assembly
glazing system intended to be installed in a building
EXAMPLE Exterior windows and glazed doors.
3.5
air-pressure differential
P
specified maximum differential in static air pressure across the specimen, creating an inward or
outward load
Note 1 to entry: The air-pressure differential is expressed in Pascal or its multiples.
3.6
missile
object that is propelled toward a test specimen (3.8)
3.7
positive (or negative) cyclic test load
specified differential in static air pressure, creating an inward or outward load, to which the specimen
is subjected in a series of cycles
3.8
test specimen
glazing materials and glazing unit assembled in a standard frame
Note 1 to entry: See Annex B.
3.9
test-loading programme
entire sequence of air-pressure cycles applied to the test specimen (3.8)
3.10
lumber missile
dressed piece of surface-dried, soft-wood, structural timber that impacts the glazing surface of the
specimen
3.11
windborne debris
objects carried by the wind in windstorms
3.12
design pressure
uniform, static air-pressure difference, inward or outward, for which the test specimen (3.8) is designed
under service load conditions, using local conventional structural engineering specifications and
concepts
Note 1 to entry: This pressure is determined by either analytical or wind-tunnel procedures.
4 Principle and significance
4.1 General
This test method consists of mounting the test specimen and testing to an appropriate class, by
impacting the test specimen with (a) missile(s) and then applying cyclic static-pressure differentials
across the test specimen in accordance with a specified test-loading programme. The condition of the
test specimen is observed and measured, and the results reported.
2 © ISO 2016 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 16932:2016(E)
4.2 Purpose
The purpose of this International Standard is to determine the resistance of various glazing materials
and glazing systems to threats characteristic of destructive windstorms. Qualification under this
International Standard provides a basis for judgment of the ability of elements of the building envelope
to remain without openings during a tropical cyclone. This minimizes the damaging effects of a
destructive windstorm on the building interior and reduces the magnitude of internal pressurization.
4.3 Options
The user of this International Standard either
a) tests the glazing material to a specified and required “level of protection” for classification
according to 9.3, or
b) tests the glazing material to other conditions without classification as requested by the authority
having jurisdiction, in which case, the required information, as described in Annex A, shall be
provided for the test procedure.
5 Apparatus
5.1 General
Any equipment capable of performing the test procedure within the allowable tolerances may be used.
5.2 Equipment
5.2.1 Mounting frame
This fixture supports the outer specimen test frame(s) described in Annex B in a vertical position
during testing. The maximum mounting-frame deflection of the longest member (either during impact
or at the maximum specified static air-pressure differential) shall not exceed L/360, where L denotes
the longest unsupported length of a member of the mounting frame. Frame-deflection measurements
shall be made normal to the plane of the specimen at the point of maximum deflection. The mounting
frame shall be either integral with the test chamber or capable of being installed into the test chamber
prior to or following missile impact(s). The mounting frame shall be anchored so it does not move when
the specimen is impacted. The specifications for the inner and the outer specimen-support frame are
shown in Annex B.
5.2.2 Air-pressure cycling test chamber
This consists of an enclosure or box with an opening against which the test specimen is installed. It
shall be capable of withstanding the specified cyclic static-pressure differential. The chamber shall be
deep enough to avoid contact with the test specimen during pressure cycling. Pressure taps shall be
provided to facilitate measurement of the cyclic static-pressure differential. They shall be located such
that the measurements are unaffected by the air supplied to or evacuated from the test chamber or by
any other air movements.
5.2.3 Air-pressure system
A controllable blower, a compressed-air supply/vacuum system or other suitable system capable of
providing the required maximum air-pressure differential (inward and outward acting) across the test
specimen. Specified pressure differentials across the test specimen shall be imposed and controlled
through any system that subjects the test specimen to the prescribed test-loading programme.
Examples of suitable control systems include manually operated valves, electrically operated valves or
computer-controlled servo-operated valves.
© ISO 2016 – All rights reserved 3
---------------------- Page: 8 ----------------------
ISO 16932:2016(E)
5.2.4 Air-pressure-measuring apparatus
Pressure differentials across the test specimen shall be measured by an air-pressure-measuring
apparatus with an accuracy of ±2 % of its maximum rated capacity, or ± 100 Pa, whichever is less, and
with a response time of less than 50 ms.
EXAMPLE Acceptable apparatus are mechanical pressure gages and electronic pressure transducers.
5.2.5 Missile-propulsion device(s)
This is a device capable of propelling a missile at a specified speed and orientation towards a specified
impact location; see Annex C. The missile shall not be accelerating upon impact due to the force of
gravity along a line normal to the specimen.
5.2.6 Speed-measuring system
This is a system capable of measuring missile speeds within the tolerances defined in 7.3.2.
5.2.7 Missiles
5.2.7.1 General
Missiles shall be one or more of the following as appropriate to classification; see 9.2. Any other
representative missiles shall have mass, size, shape and impact speed determined by engineering
analysis considering the design basic wind speed.
5.2.7.2 Small-ball missile
A solid steel ball weighing 2 g ± 5 %, with an 8 mm nominal diameter, and an impact speed between
0,40 and 0,80 of the basic wind speed; see Table 4.
5.2.7.3 Lumber missile
The lumber missiles, typically, have a relative density of 0,48; a hardness of 2 600 N, as measured by a
[9]
modified Janka hardness test; and cross-section dimensions of 38 mm × 89 mm, with a linear density
between 1,61 kg/m and 1,79 kg/m. The timber, generally called “2 × 4s” in reference to its nominal
dimensions of 2 in by 4 in, shall have a mass and an impact speed as shown in Table 1. The missile shall
have no defects, such as knots, splits, checks, shakes or wane, within 30 cm of the impact end. The
impact end shall be trimmed square. If required for propulsion, a circular sabot having a mass of no
more than 0,2 kg may be applied to the trailing edge of a large missile. The mass of the large missile
includes the mass of the sabot.
5.3 Calibration
5.3.1 Speed-measuring system
The speed-measuring system shall be calibrated to an accuracy of ±2 % of the elapsed time required
to measure the speed of the specified missile. Calibration shall be performed at the manufacturer’s
recommended frequency, but in any event, not more than six months prior to the test date. The speed-
measuring system shall be calibrated by at least one of the following methods:
— photographically, using a stroboscope and a still camera;
— photographically, using a high-speed motion-picture or video camera with a frame rate exceeding
500 frames per second capable of producing a clear image and a device that allows single-frame
viewing;
4 © ISO 2016 – All rights reserved
---------------------- Page: 9 ----------------------
ISO 16932:2016(E)
— using gravity to accelerate a free-falling object having negligible air drag through the timing system
and comparing measured and theoretical elapsed times;
— using any independently calibrated speed-measuring system with an accuracy of ±1 %.
5.3.2 Pressure transducers
Electronic pressure transducers shall be calibrated at six-month intervals using a standardized
calibrating system or a manometer readable to 10 Pa (1 mm of water).
5.3.3 Manometers
The calibration of manometers is normally not required, provided that the instruments are used at a
temperature near their design temperature.
6 Test specimens
6.1 General
The test specimens shall consist of the glazing panel mounted in a test frame.
Entire fenestration assemblies may be tested in a similar way.
6.2 Glazing material
The glazing material tested shall be nominally (1 100 ± 5) mm × (900 ± 5) mm and shall be representative
of the commercial production.
6.3 Number of samples
Three test specimens shall be submitted for the lumber-missile or small-ball-missile test.
6.4 Order of testing
Test specimens passing the acceptance criteria of the lumber-missile or small-ball-missile impact test
shall be submitted for the air-pressure-cycle test.
7 Test procedure
7.1 General
Glazing materials shall be tested to a class appropriate to its use, as described in Clause 9. Basic wind
speed and level of protection is specified by the authority having jurisdiction or as directed by the test
client. If the intent is to classify the glazing, the following test information shall be provided:
a) basic wind speed;
b) level of protection;
c) maximum specified air-pressure differential (if different from Table 4).
If the glazing material is tested at other conditions required by the authority having jurisdiction, then
the required information shall be provided, as described in Annex A.
© ISO 2016 – All rights reserved 5
---------------------- Page: 10 ----------------------
ISO 16932:2016(E)
7.2 Preparation
7.2.1 Installation
Support and secure the test specimen into the standard mounting frame in a vertical position. The test
specimen shall not be removed from the mounting frame at any time during the test sequence.
7.2.2 Conditioning
Unless otherwise specified, condition the specimens separately for at least 4 h within a temperature
range of 18 °C to 28 °C.
7.2.3 Missile impact
Take the following steps to prepare the specimen for missile impact.
— Secure the specimen and mounting frame, such that the missile (lumber missile or small-ball
missile) impacts the exterior side of the specimen as installed.
— Locate the end of the propulsion device from which the missile exits at least 1,5 times the length of
the missile from the specimen. This distance shall be no less than 1,80 m.
— Set up appropriate signal/warning devices to prevent test and/or other personnel from coming
between the propulsion device and the test specimen during testing.
— Weigh each missile prior to starting the test.
— Load the missile into the propulsion device.
— Reset the speed-measuring system.
— Align the missile-propulsion device, such that the specified missile impacts the test specimen at
...
NORME ISO
INTERNATIONALE 16932
Deuxième édition
2016-03-01
Verre dans la construction — Vitrages
de protection résistant aux tempêtes
destructrices — Essai et classification
Glass in building — Destructive-windstorm-resistant security glazing
— Test and classification
Numéro de référence
ISO 16932:2016(F)
©
ISO 2016
---------------------- Page: 1 ----------------------
ISO 16932:2016(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2016, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 16932:2016(F)
Sommaire Page
Avant-propos .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principe et signification . 3
4.1 Généralités . 3
4.2 Objectif . 3
4.3 Options . 3
5 Appareillage . 3
5.1 Généralités . 3
5.2 Équipement . 3
5.2.1 Châssis de montage . 3
5.2.2 Chambre pour l’essai de cycles de pression d’air . 3
5.2.3 Système de pression d’air . 4
5.2.4 Appareillage de mesure de la pression d’air . 4
5.2.5 Dispositif(s) de propulsion de projectiles . . 4
5.2.6 Système de mesure de la vitesse . 4
5.2.7 Projectiles . 4
5.3 Étalonnage . 5
5.3.1 Système de mesure de la vitesse . 5
5.3.2 Capteurs de pression . 5
5.3.3 Manomètres . 5
6 Éprouvettes . 5
6.1 Généralités . 5
6.2 Produit verrier . 5
6.3 Nombre d’échantillons . 5
6.4 Séquence d’essais . 5
7 Mode opératoire d’essai. 6
7.1 Généralités . 6
7.2 Préparation . 6
7.2.1 Mise en place . 6
7.2.2 Conditionnement . 6
7.2.3 Impact du projectile . 6
7.3 Essai d’impact par le projectile . 7
7.3.1 Descriptions des projectiles . 7
7.3.2 Tolérance applicable à la vitesse à l’impact . 7
7.3.3 Angle d’impact . 7
7.3.4 Point d’impact . 7
7.3.5 Répétition de l’essai . 8
7.4 Essai de cycles de pression d’air . 8
7.4.1 Généralités . 8
7.4.2 Fuite . 8
7.4.3 Pression d’air différentielle . 8
7.4.4 Charge d’essai cyclique . 9
8 Exigences d’essai .10
8.1 Généralités .10
8.2 Ouvertures .10
8.3 Déchaussement des bords .11
9 Classification .11
9.1 Exigences .11
9.2 Projectile applicable .11
© ISO 2016 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 16932:2016(F)

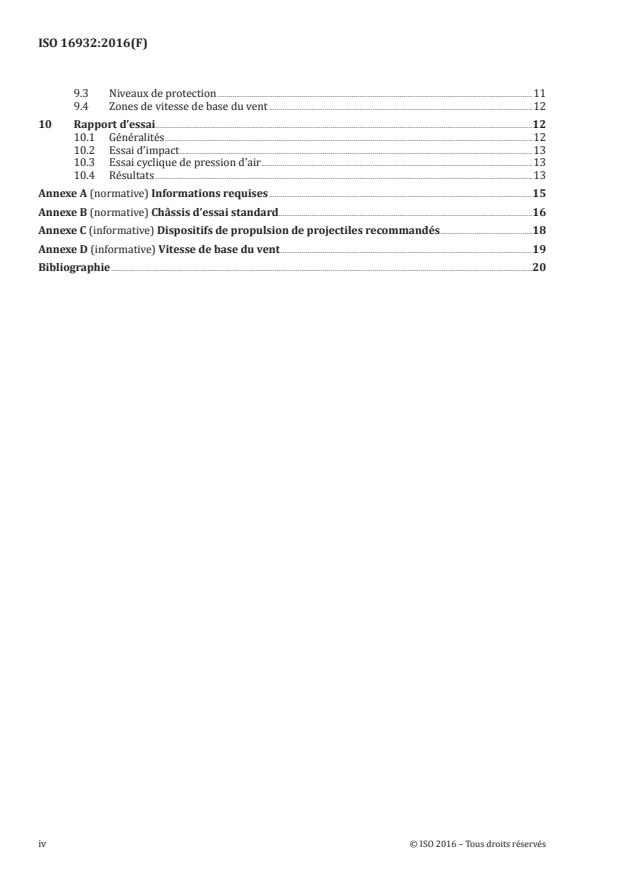

9.3 Niveaux de protection .11
9.4 Zones de vitesse de base du vent .12
10 Rapport d’essai .12
10.1 Généralités .12
10.2 Essai d’impact .13
10.3 Essai cyclique de pression d’air .13
10.4 Résultats .13
Annexe A (normative) Informations requises .15
Annexe B (normative) Châssis d’essai standard .16
Annexe C (informative) Dispositifs de propulsion de projectiles recommandés .18
Annexe D (informative) Vitesse de base du vent .19
Bibliographie .20
iv © ISO 2016 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 16932:2016(F)
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation
de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes de l’Organisation
mondiale du commerce (OMC) concernant les obstacles techniques au commerce (OTC), voir le lien
suivant: www.iso.org/iso/fr/avant-propos.html
Le comité chargé de l’élaboration du présent document est l’ISO/ TC 160, Verre dans la construction,
sous-comité SC 2, Utilisation.
Cette deuxième édition annule et remplace la première édition (ISO 16932:2007), qui a été révisée d’un
point de vue technique.
© ISO 2016 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 16932:2016(F)
Verre dans la construction — Vitrages de protection
résistant aux tempêtes destructrices — Essai et
classification
1 Domaine d’application
La présente Norme internationale détermine la résistance des vitrages de protection aux risques
naturels caractérisés par des simulations de tempêtes destructrices. La classification est destinée à
être utilisée comme base d’évaluation de la capacité des vitrages à ne pas présenter d’ouverture en
cas de cyclone tropical au cours duquel les vents atteignent une vitesse de 50 m/s ou plus. L’impact par
un ou plusieurs projectiles et les pressions différentielles statiques cycliques qui en résultent simulent
les conditions représentatives des débris éoliens et des pressions observées dans le cas d’une tempête
destructrice. Les vitrages sont soumis à l’essai dans un châssis normalisé. La classification est fondée
sur le risque potentiel pour la vie des personnes en utilisant la vitesse et la pression du vent ainsi que le
niveau de protection appropriés.
La méthode d’essai détermine les performances des vitrages de protection destinés à être utilisés dans
des menuiseries assemblées, dans des conditions représentatives d’événements qui se produisent dans
des environnements exposés à des tempêtes violentes et destructrices, en simulant un ou plusieurs
impacts de projectile, suivis de l’application de pressions différentielles statiques cycliques.
Un dispositif de propulsion de projectile, un circuit de pression d’air et une chambre d’essai sont utilisés
pour la modélisation de certaines conditions pouvant être représentatives des débris éoliens et des
pressions observés dans un environnement exposé aux tempêtes.
La performance déterminée par la présente méthode d’essai est associée à la capacité du vitrage à ne
pas présenter d’ouverture dans l’enveloppe du bâtiment au cours d’une tempête.
2 Références normatives
Les documents suivants, en tout ou partie, sont référencés de façon normative dans le présent document
et sont indispensables à son application. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
ISO 48, Caoutchouc vulcanisé ou thermoplastique — Détermination de la dureté (dureté comprise entre
10 DIDC et 100 DIDC)
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
3.1
vitrage de protection résistant aux tempêtes destructrices
vitrage en verre pour menuiserie, généralement transparents ou translucides, destinés à protéger les
biens ou les personnes contre les risques naturels
3.2
tempête destructrice
événement météorologique violent avec vents forts et rafales turbulentes, par exemple cyclones
tropicaux dont la vitesse de base du vent (3.3) est égale ou supérieure à 50 m/s, capable de générer des
débris éoliens (3.11)
© ISO 2016 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 16932:2016(F)
3.3
vitesse de base du vent
V
vitesse du vent déterminée par l’autorité compétente
Note 1 à l’article: La vitesse de base du vent est destinée à représenter la base de calcul de la vitesse des rafales de
vent d’un cyclone tropical, telle qu’elle est utilisée pour décrire une période de retour de moins de 50 ans ou une
probabilité annuelle de plus de 0,02.
3.4
menuiserie assemblée
système verrier destiné à être installé dans un bâtiment
EXEMPLE Fenêtres extérieures et portes vitrées.
3.5
pression d’air différentielle
P
pression différentielle statique maximale de l’air spécifiée s’exerçant sur l’éprouvette, générant une
charge intérieure ou extérieure
Note 1 à l’article: La pression d’air différentielle est exprimée en pascals ou en ses multiples.
3.6
projectile
objet propulsé en direction d’une éprouvette (3.8)
3.7
charge d’essai cyclique positive (ou négative)
pression différentielle statique spécifiée de l’air, générant une charge intérieure ou extérieure, à laquelle
l’éprouvette est soumise au cours d’une série de cycles
3.8
éprouvette
produits verriers et vitrages assemblés dans un châssis normalisé
Note 1 à l’article: Voir l’Annexe B
3.9
programme de charge d’essai
séquence complète de cycles de pression d’air appliqués à l’éprouvette (3.8)
3.10
projectile en bois
élément préparé en bois tendre de construction à surface sèche, qui heurte la surface de l’éprouvette
de vitrage
3.11
débris éoliens
objets transportés par le vent pendant les tempêtes
3.12
pression de calcul
pression différentielle statique uniforme de l’air, vers l’intérieur ou vers l’extérieur, pour laquelle
l’éprouvette (3.8) est conçue dans des conditions de charge de service, sur la base des spécifications et
des concepts de construction civile conventionnels locaux
Note 1 à l’article: Cette pression est déterminée soit par des méthodes analytiques, soit par des essais en
soufflerie.
2 © ISO 2016 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 16932:2016(F)
4 Principe et signification
4.1 Généralités
La présente méthode d’essai consiste à installer l’éprouvette et à la soumettre à essai selon une classe
appropriée, en l’exposant à l’impact d’un ou de plusieurs projectiles puis en lui appliquant des pressions
différentielles statiques cycliques conformément à un programme de charge d’essai spécifié. L’état de
l’éprouvette est ensuite observé et mesuré et les résultats sont consignés.
4.2 Objectif
La présente Norme internationale a pour objectif de déterminer la résistance de divers produits et
systèmes verriers aux risques caractéristiques de tempêtes destructrices. La qualification selon la
présente Norme internationale fournit une base d’évaluation de la capacité des éléments de l’enveloppe
du bâtiment à ne pas présenter d’ouverture au cours d’un cyclone tropical, réduisant ainsi au minimum
les effets préjudiciables d’une tempête destructrice sur la partie intérieure d’un bâtiment ainsi que
l’ampleur de la mise sous pression interne.
4.3 Options
L’utilisateur de la présente Norme internationale a la possibilité:
a) de soumettre à l’essai le produit verrier selon un « niveau de protection » spécifié et requis pour la
classification selon 9.3; ou
b) de soumettre à l’essai le produit verrier selon d’autres conditions exigées par l’autorité compétente,
n’aboutissant pas à une classification, auquel cas les informations requises, telles que décrites dans
l’Annexe A, doivent être fournies pour le mode opératoire d’essai.
5 Appareillage
5.1 Généralités
Tout équipement permettant de mettre en œuvre le mode opératoire d’essai dans les tolérances
admissibles peut être utilisé.
5.2 Équipement
5.2.1 Châssis de montage
Ce système de fixation soutient le ou les châssis extérieurs d’essai de l’éprouvette décrits dans
l’Annexe B en position verticale au cours des essais. La flèche maximale du châssis de montage au niveau
de l’élément le plus long (soit lors de l’impact ou à la pression différentielle statique maximale spécifiée
de l’air) ne doit pas dépasser L/360, où L désigne la longueur maximale non soutenue d’un élément du
châssis de montage. Les mesurages de la flèche du châssis doivent être effectués perpendiculairement
au plan de l’éprouvette au point de la flèche maximale. Le châssis de montage doit être intégré à la
chambre d’essai ou doit pouvoir être installé dans cette dernière préalablement ou après le ou les
impacts de projectile(s). Il doit également être fixé de manière à ne pas se déplacer lorsque l’éprouvette
est soumise à un impact. Les spécifications relatives aux châssis d’appui intérieur et extérieur de
l’éprouvette sont présentées à l’Annexe B.
5.2.2 Chambre pour l’essai de cycles de pression d’air
Enceinte ou caisson comportant une ouverture sur laquelle l’éprouvette est installée. La chambre d’essai
doit pouvoir résister à la pression différentielle statique cyclique spécifiée. Elle doit être suffisamment
profonde pour éviter tout contact avec l’éprouvette au cours des cycles de pression. Des prises de
© ISO 2016 – Tous droits réservés 3
---------------------- Page: 8 ----------------------
ISO 16932:2016(F)
pression doivent être prévues afin de faciliter le mesurage de la pression différentielle statique cyclique.
Ces prises doivent être disposées de sorte que les mesurages ne soient pas affectés par l’air fourni ou
évacué de la chambre d’essai, ou par toute autre circulation d’air.
5.2.3 Système de pression d’air
Soufflerie réglable, circuit d’alimentation en air comprimé/de dépression ou autre système approprié,
pouvant fournir la pression d’air différentielle maximale requise (agissant vers l’intérieur et vers
l’extérieur) sur l’éprouvette. Les pressions différentielles spécifiées exercées sur l’éprouvette doivent
être appliquées et régulées par l’intermédiaire de tout système qui soumet ladite éprouvette au
programme de charge d’essai spécifié. Les systèmes de commande appropriés incluent par exemple les
robinets à commande manuelle, les robinets à commande électrique ou les robinets à servocommande
par ordinateur.
5.2.4 Appareillage de mesure de la pression d’air
Les pressions différentielles appliquées sur l’éprouvette doivent être mesurées à l’aide d’un appareillage
de mesure de la pression d’air assurant une exactitude correspondant à ± 2 % de sa capacité nominale
maximale ou ± 100 Pa, la plus petite des deux valeurs étant retenue, et un temps de réponse inférieur
à 50 ms.
EXEMPLE Des appareillages acceptables sont les manomètres mécaniques et les capteurs de pression
électroniques.
5.2.5 Dispositif(s) de propulsion de projectiles
Dispositif pouvant propulser le projectile à une vitesse et une orientation, vers un point d’impact
spécifié, voir l’Annexe C. Le projectile ne doit pas accélérer au moment de l’impact en raison de la force
de pesanteur qui s’exerce le long d’une ligne perpendiculaire à l’éprouvette.
5.2.6 Système de mesure de la vitesse
Système pouvant mesurer les vitesses des projectiles dans les limites de tolérance définies en 7.3.2.
5.2.7 Projectiles
5.2.7.1 Généralités
Les projectiles doivent correspondre à un ou plusieurs des types suivants, selon la classification;
voir 9.2. La masse, la taille, la forme et la vitesse à l’impact de tout autre projectile représentatif doivent
déterminées par une analyse technique prenant en compte la vitesse de base théorique du vent.
5.2.7.2 Petite bille
Bille en acier pleine d’une masse de 2 g ± 5 %, présentant un diamètre nominal de 8 mm et une vitesse à
l’impact correspondant à 0,40 à 0,80 fois la vitesse de base du vent; voir le Tableau 4.
5.2.7.3 Projectile en bois
En général, les projectiles en bois présentent une densité relative de 0,48 et une dureté de 2 600 N, telle
[8]
que mesurée par un essai de dureté Janka modifié, ainsi qu’une section de 38 mm x 89 mm avec
une masse linéique comprise entre 1,61 kg/m et 1,79 kg/m. Le projectile en bois, généralement appelé
«2 x 4», en référence à ses dimensions nominales de 2 pouces sur 4 pouces, doit avoir une masse et une
vitesse à l’impact telles qu’indiquées dans le Tableau 1. Le projectile ne doit présenter aucun défaut,
tels que des nœuds, des fentes, des gerces, des gerçures ou des diminutions sur une longueur de 30 cm
à partir de l’extrémité d’impact. L’extrémité d’impact doit être de forme carrée régulière. Si nécessaire
pour la propulsion, un sabot circulaire dont la masse ne dépasse pas 0,2 kg peut être utilisé sur le bord
4 © ISO 2016 – Tous droits réservés
---------------------- Page: 9 ----------------------
ISO 16932:2016(F)
de fuite d’un projectile de grandes dimensions. La masse du projectile de grandes dimensions inclut la
masse du sabot.
5.3 Étalonnage
5.3.1 Système de mesure de la vitesse
Le système de mesure de la vitesse doit être étalonné avec une exactitude de ± 2 % du temps écoulé
requis pour mesurer la vitesse du projectile spécifié. L’étalonnage doit être effectué selon l’intervalle
recommandé par le fabricant, mais en aucun cas plus de six mois avant la date de réalisation des essais.
Le système de mesure de la vitesse doit être étalonné selon au moins l’une des méthodes suivantes:
— méthode photographique utilisant un stroboscope et un appareil photo;
— méthode photographique utilisant une caméra cinématographique ou vidéo à grande vitesse, dont
la fréquence d’images est supérieure à 500 images par seconde, qui peut produire une image nette,
ainsi qu’un dispositif permettant un visionnement en format normal;
— méthode qui utilise la pesanteur pour accélérer la chute libre d’un objet dont la traînée atmosphérique
dans le dispositif de chronométrage est négligeable et qui compare les temps écoulés mesuré et
théorique;
— méthode utilisant tout système de mesure de la vitesse à étalonnage indépendant, avec une
exactitude de ± 1 %.
5.3.2 Capteurs de pression
Les capteurs de pression électroniques doivent être étalonnés tous les six mois à l’aide d’un système
d’étalonnage normalisé ou d’un manomètre avec une précision de lecture de 10 Pa (1 mm de colonne
d’eau).
5.3.3 Manomètres
Il n’est généralement pas nécessaire d’étalonner les manomètres, à condition d’utiliser les instruments
à une température proche de leur température de conception.
6 Éprouvettes
6.1 Généralités
Les éprouvettes doivent être composées du panneau vitré monté dans un châssis d’essai.
Les menuiseries complètement assemblées peuvent être soumises à essai de manière similaire.
6.2 Produit verrier
Le produit verrier soumis à essai doit avoir les dimensions nominales suivantes:
(1 100 ± 5) mm × (900 ± 5) mm. Il doit être représentatif des produits commercialisés.
6.3 Nombre d’échantillons
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
