ISO 3924:2016

NORME ISO
INTERNATIONALE 3924
Quatrième édition
2016-09-15
Produits pétroliers — Détermination
de la répartition dans l’intervalle
de distillation — Méthode par
chromatographie en phase gazeuse
Petroleum products — Determination of boiling range distribution —
Gas chromatography method
Numéro de référence
©
ISO 2016
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2016, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – Tous droits réservés

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principe . 2
5 Produits et réactifs . 2
6 Appareillage . 4
7 Échantillonnage . 6
8 Préparation de l’appareillage . 6
9 Étalonnage .10
9.1 Procédure d’analyse .10
9.2 Compensation de ligne de base .11
9.3 Courbe d’étalonnage .11
9.4 Analyse du produit de référence .12
10 Mode opératoire.14
10.1 Préparation de l’échantillon .14
10.2 Analyse de l’échantillon .14
11 Calculs .15
12 Expression des résultats.15
13 Fidélité .15
13.1 Généralités .15
13.2 Répétabilité .16
13.3 Reproductibilité .16
14 Rapport d’essai .16
Annexe A (informative) Calcul des données équivalentes de l’ISO 3405 .17
Annexe B (informative) Analyse accélérée .20
Annexe C (informative) Points d’ébullition des alcanes non normaux .22
Bibliographie .26

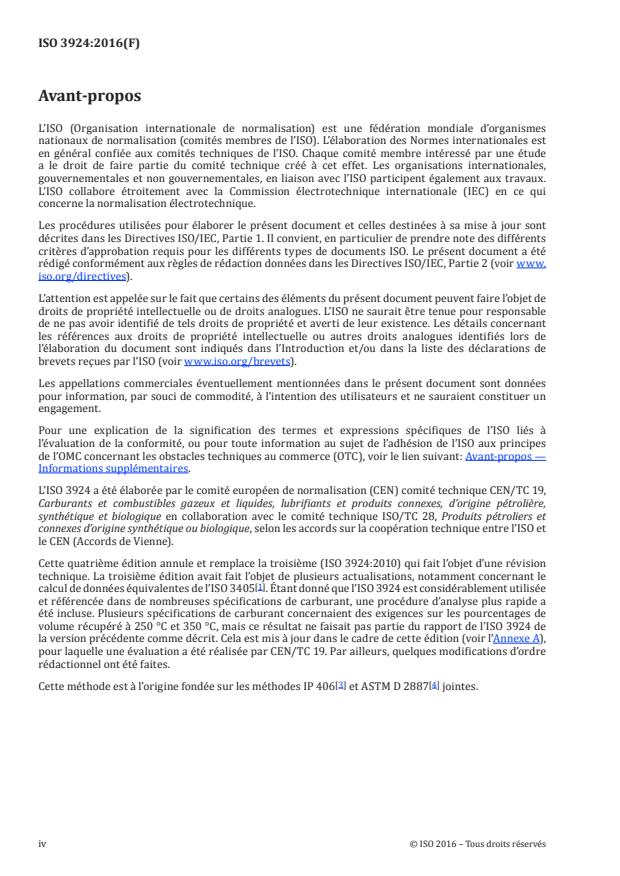

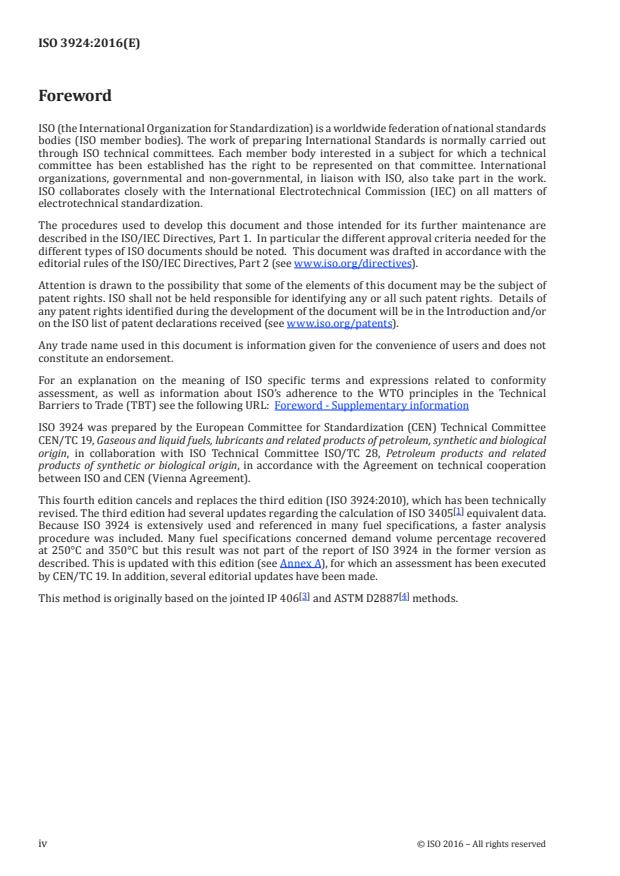

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à
l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes
de l’OMC concernant les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos —
Informations supplémentaires.
L’ISO 3924 a été élaborée par le comité européen de normalisation (CEN) comité technique CEN/TC 19,
Carburants et combustibles gazeux et liquides, lubrifiants et produits connexes, d’origine pétrolière,
synthétique et biologique en collaboration avec le comité technique ISO/TC 28, Produits pétroliers et
connexes d’origine synthétique ou biologique, selon les accords sur la coopération technique entre l’ISO et
le CEN (Accords de Vienne).
Cette quatrième édition annule et remplace la troisième (ISO 3924:2010) qui fait l’objet d’une révision
technique. La troisième édition avait fait l’objet de plusieurs actualisations, notamment concernant le
[1]
calcul de données équivalentes de l’ISO 3405 . Étant donné que l’ISO 3924 est considérablement utilisée
et référencée dans de nombreuses spécifications de carburant, une procédure d’analyse plus rapide a
été incluse. Plusieurs spécifications de carburant concernaient des exigences sur les pourcentages de
volume récupéré à 250 °C et 350 °C, mais ce résultat ne faisait pas partie du rapport de l’ISO 3924 de
la version précédente comme décrit. Cela est mis à jour dans le cadre de cette édition (voir l’Annexe A),
pour laquelle une évaluation a été réalisée par CEN/TC 19. Par ailleurs, quelques modifications d’ordre
rédactionnel ont été faites.
[3] [4]
Cette méthode est à l’origine fondée sur les méthodes IP 406 et ASTM D 2887 jointes.
iv © ISO 2016 – Tous droits réservés

NORME INTERNATIONALE ISO 3924:2016(F)
Produits pétroliers — Détermination de la répartition dans
l’intervalle de distillation — Méthode par chromatographie
en phase gazeuse
AVERTISSEMENT — L’utilisation de la présente Norme internationale implique l’intervention
de produits, d’opérations et d’équipements à caractère dangereux. La présente Norme
internationale n’est pas censée aborder tous les problèmes de sécurité concernés par son usage.
Il est de la responsabilité des utilisateurs de la présente Norme internationale de prendre des
mesures appropriées pour assurer la sécurité et la santé du personnel avant l’application de la
norme, et de satisfaire aux exigences statuaires et régulatoires pour ce besoin.
1 Domaine d’application
La présente Norme internationale spécifie une méthode pour déterminer la répartition dans l’intervalle
de distillation des produits pétroliers. La méthode est applicable aux produits pétroliers et aux fractions
pétrolières dont le point final de distillation est inférieur ou égal à 538 °C à la pression atmosphérique
quand il est mesuré en appliquant la présente Norme internationale. La présente Norme internationale
n’est pas adaptée au cas des essences ou composés à base d’essences. Le domaine d’application de la
méthode est limité aux produits dont l’intervalle de distillation est supérieur à 55 °C et dont la pression
de vapeur est suffisamment basse pour permettre un échantillonnage à la température ambiante.
La méthode a été appliquée avec succès à des échantillons contenant des esters méthyliques d’acides
gras (EMAG) jusqu’à 10 % (V/V).
NOTE Pour les besoins de la présente Norme internationale, les termes “% (m/m)” et “% (V/V)” sont utilisés
pour désigner respectivement la fraction massique (µ) d’un produit et sa fraction volumique (φ).
2 Références normatives
Les documents suivants, en tout ou partie, sont référencés de façon normative dans le présent document
et sont indispensables à son application. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
ISO 3170, Produits pétroliers liquides — Échantillonnage manuel
ISO 3171, Produits pétroliers liquides — Échantillonnage automatique en oléoduc
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
3.1
point initial de distillation
PI
température correspondant au temps de rétention auquel la surface nette est égale à 0,5 % de la surface
totale du chromatogramme correspondant à l’échantillon
3.2
Point final de distillation
PF
température correspondant au temps de rétention auquel la surface nette est égale à 99,5 % de la
surface totale du chromatogramme correspondant à l’échantillon
3.3
Fréquence de tranche
nombre de tranches de données acquises par unité de temps permettant d’intégrer la réponse continue
(analogique) du détecteur chromatographique pendant une analyse
Note 1 à l’article: La fréquence de tranche est exprimée en Hz (par exemple tranches par seconde).
4 Principe
Les hydrocarbures contenus dans une prise d’essai, introduite dans la colonne d’un chromatographe
en phase gazeuse, sont séparés dans l’ordre croissant de leur point d’ébullition. On fait monter la
température de la colonne à une vitesse reproductible, et l’aire du chromatogramme est intégrée
pendant la durée de l’analyse. Des températures d’ébullition sont attribuées sur l’axe des temps de
rétention à partir d’une courbe d’étalonnage, obtenue dans les mêmes conditions en opérant sur un
mélange connu d’hydrocarbures couvrant la même plage d’ébullition supposée de l’échantillon. Ces
données permettent de déterminer la répartition dans l’intervalle de distillation.
L’Annexe A présente un modèle de corrélation pour le calcul des données équivalentes de distillations
physiques (voir Références [1], [5] et [6]) à partir de l’analyse de la répartition dans l’intervalle de
distillation par chromatographie en phase gazeuse déterminée suivant cette Norme internationale.
L’Annexe B décrit une analyse alternative, accélérée qui peut être utilisée (voir 8.2).
5 Produits et réactifs
5.1 Phase stationnaire pour les colonnes, non polaire, éluant les hydrocarbures dans l’ordre
croissant de leur point d’ébullition.
Note Les produits suivants ont été utilisés avec succès comme phases liquides.
Pour des colonnes remplies:
—  Silicone gomme caoutchouc UC-W98;
—  Silicone gomme caoutchouc GE-SE-30;
—  Silicone gomme caoutchouc OV-1;
—  Silicone gomme caoutchouc OV-101.
—  Pour des colonnes capillaires:
—  polydiméthylsiloxane.
5.2 Support solide pour colonnes remplies, consistant habituellement en de la brique réfractaire
broyée ou de la terre de diatomée pour chromatographie.
La granulométrie et le taux d’imprégnation doivent être tels qu’ils conduisent à une résolution et à une
durée d’analyse optimales.
Note En général, un taux d’imprégnation compris entre 3 % et 10 % a été jugé très satisfaisant.
5.3 Gaz vecteur, d’une pureté minimale de 99,995 %, constitué:
a) d’hélium ou d’hydrogène pour les détecteurs à conductivité thermique, ou
b) d’azote, d’hélium, d’hydrogène ou d’argon pour les détecteurs à ionisation de flamme.
5.4 Hydrogène, de qualité appropriée aux détecteurs à ionisation de flammes.
2 © ISO 2016 – Tous droits réservés

5.5 Air comprimé, ne contenant ni eau ni huile, réglementé pour les détecteurs à ionisation de
flammes.
5.6 Mélange étalon, consistant en un mélange d’alcanes couvrant la gamme de C à C , pesés avec
5 44
précision et dissous dans le disulfure de carbone (5.8).
Il est recommandé d’utiliser une concentration du mélange d’alcanes dans le disulfure de carbone
d’environ 10 parties pour 100 pour les colonnes remplies et d’environ 1 partie pour 100 pour les
colonnes capillaires.
Le mélange d’alcanes suivant s’est révélé satisfaisant pour la plupart des échantillons: C , C , C , C ,
5 6 7 8
C , C , C , C , C , C , C , C , C , C , C , C , C . Au moins un des constituants du mélange doit
9 10 12 14 16 18 20 24 28 32 36 40 44
avoir un point d’ébullition inférieur au point initial de distillation de l’échantillon, et au moins un des
constituants doit avoir un point d’ébullition supérieur au point final de distillation de l’échantillon. Le
Tableau 1 donne la liste des points d’ébullition des alcanes.
Tableau 1 — Points d’ébullition des alcanes normaux
Nombre d’atomes de Point d’ébullition Nombre d’atomes de Point d’ébullition
carbone °C carbone °C
2 −89 24 391
3 −42 25 402
4 0 26 412
5 36 27 422
6 69 28 431
7 98 29 440
8 126 30 449
9 151 31 458
10 174 32 466
11 196 33 474
12 216 34 481
13 235 35 489
14 254 36 496
15 271 37 503
16 287 38 509
17 302 39 516
18 316 40 522
19 330 41 528
20 344 42 534
21 356 43 540
22 369 44 545
23 380
[7]
NOTE  Il semble que le projet API 44 du 31 octobre 1972 ait fourni les données d’origine des points d’ébullition des
normales paraffines qui ont été énumérées dans les éditions précédentes de cette Norme internationale. Cependant, au
cours des années, certaines des données contenues dans le projet API 44 (Projet d’hydrocarbure du centre de recherche
en thermodynamique) et les méthodes d’essai ont changé, et elles ne sont plus équivalentes. Ce Tableau fournit les valeurs
courantes des points d’ébullition des normales paraffines admises par l’ISO, l’ASTM et l’Energy Institute.
Si l’échantillon à analyser contient des quantités significatives de n-alcanes qui peuvent être identifiés
sur le chromatogramme, les pics correspondants peuvent être utilisés comme points d’étalonnage
interne. Toutefois, il est conseillé d’utiliser le mélange étalon pour être sûr de l’identification des pics.
Si nécessaire, on peut ajouter de manière qualitative du propane ou du butane au mélange étalon
pour satisfaire à 5.6. Cela peut être réalisé en faisant barboter, à l’aide d’une seringue à gaz, une petite
quantité de l’hydrocarbure gazeux dans la solution de mélange étalon contenue dans un flacon bouché
par un septum.
Si des phases stationnaires autres que celles énumérées dans la note en 5.1 sont utilisées, les temps de
rétention de quelques alkylbenzènes (tels que l’o-xylène, le n-butylbenzène, le 1,3,5-tri-isopropylbenzène,
le n-décylbenzène et le n-tétradécylbenzène) choisis pour se répartir dans l’intervalle de distillation,
doivent être déterminés de manière à vérifier que la colonne sépare effectivement ces constituants
dans l’ordre de leurs points d’ébullition (voir Annexe C).
5.7 Produit de référence
On doit utiliser le gazole de référence ASTM n°1 comme produit de référence primaire.
5.8 Disulfure de carbone, de qualité analytique (CAS RN 75-15-0).
6 Appareillage
6.1 Chromatographe, tout chromatographe en phase gazeuse présentant les caractéristiques
suivantes peut être utilisé.
6.1.1 Détecteur, à ionisation de flamme ou à conductivité thermique.
Le détecteur doit avoir une sensibilité suffisante pour déceler 1,0 % (m/m) de dodécane en donnant,
dans les conditions spécifiées par la présente Norme internationale, une hauteur de pic au moins égale
à 10 % de l’échelle totale de l’enregistreur, et sans qu’il y ait perte de résolution telle qu’elle est définie
en 8.3. Quand il est réglé sur cette sensibilité, le détecteur doit avoir une stabilité telle que la dérive
de la ligne de base n’excède pas 1 % de l’échelle totale par heure. Le détecteur doit être capable de
fonctionner continuellement à la température maximale à laquelle la colonne sera utilisée. Le détecteur
doit être raccordé à la colonne de telle façon à éviter tout point froid entre le détecteur et la colonne.
NOTE Il n’est pas conseillé de faire fonctionner le détecteur à conductivité thermique à une température
supérieure à la température maximale de la colonne. Cela aurait pour seuls effets de raccourcir la durée de vie du
détecteur et de contribuer, en général, à élever le niveau de bruit de fond et à augmenter la dérive.
6.1.2 Programmateur de température de la colonne, à même de programmer la température sur
une plage
suffisante pour obtenir un temps de rétention au moins égal à 1 min pour le point initial de distillation
et de manière à éluer la totalité de l’échantillon durant la rampe de température.
La vitesse de montée en température du programme doit être suffisamment reproductible pour que la
répétabilité des temps de rétention de chacun des constituants du mélange étalon (5.6) soit de 6 s.
Si le point initial de distillation est inférieur à environ 93 °C, il peut être nécessaire que la température
initiale de la colonne soit inférieure à la température ambiante. Cependant, il faut éviter des
températures de départ trop basses, car il convient d’être sûr que la phase stationnaire demeure
liquide. La température de départ de la colonne doit seulement être suffisamment basse pour que la
courbe d’étalonnage obtenue réponde aux exigences de la présente Norme internationale.
6.1.3 Injecteur, à même de fonctionner de façon continue à la température maximale à laquelle sera
portée la colonne. On peut aussi prévoir un système d’injection «dans la colonne» à condition qu’il existe
un moyen de programmer la température de la colonne entière, y compris le point d’introduction de
l’échantillon, jusqu’à la température maximale requise.
L’injecteur doit être raccordé à la colonne de telle façon à éviter tout point froid entre le système
d’injection et la colonne.
4 © ISO 2016 – Tous droits réservés

6.2 Colonne, n’importe quelle colonne et n’importe quelles conditions peuvent être utilisées pourvu
que, dans les conditions de l’essai, les séparations se fassent dans l’ordre des points d’ébullition donnés
dans le Tableau 1 et que la résolution, CR, de la colonne soit au moins égale à 3 (8.3). Les conditions
opératoires usuelles des colonnes sont données dans les Tableaux 2 et 3.
Tableau 2 — Conditions opératoires usuelles pour les colonnes remplies
Colonnes remplies 1 2
Longueur de la colonne (m) 0,7 0,5
Diamètre extérieur de la colonne
3,2 3,2
(mm)
Phase stationnaire OV-101 UC-W98
Pourcentage de phase stationnaire 5 10
a b
Support G P
Granulométrie du support (μm) 80/100 80/100
Température initiale de la colonne
−40 −30
(°C)
Température finale de la colonne
350 360
(°C)
Vitesse de montée en température
10 10
(°C/min)
Gaz vecteur Hélium Azote
Débit de gaz vecteur (ml/min) 30 25
Détecteur FID FID
Température du détecteur (°C) 370 360
Température du système d’injec-
370 350
tion (°C)
Volume de la prise d’essai (μl) 0,5 1
a
Chromosorb® G (AW-DMS).
b
Chromosorb® P (AW).
Tableau 3 — Conditions opératoires usuelles pour les colonnes capillaires
Colonnes capillaires 3 4 5
Longueur de la colonne (m) 7,5 5 10
Diamètre intérieur de la colonne (mm) 0,53 0,53 0,53
Colonne DB-1 HP-1 HP-1
Épaisseur de la phase stationnaire (µm) 1,5 0,88 2,65
Gaz vecteur Azote Hélium Hélium
Débit de gaz vecteur (ml/min) 30 12 20
Température initiale de la colonne (°C) 40 35 40
Température finale de la colonne (°C) 340 350 350
Vitesse de montée en température (°C/min) 10 10 15
Détecteur FID FID FID
Température du détecteur (°C) 350 380 350
De type «tempéra-
De type «froid
Température du système d’injection (°C) 340 ture de vaporisation
dans la colonne»
programmée»
Volume de la prise d’essai (μl) 0,5 1 0,2
Concentration de l’échantillon [% (m/m)] 25 10 Pur
6.3 Enregistreur/table traçante, cet appareillage sert à tracer le chromatogramme. On peut utiliser
un potentiomètre enregistreur de 0 mV à 1 mV ayant un temps de réponse de pleine échelle inférieur
ou égal à 2 s, et dont le diagramme a une largeur d’environ 120 mm. En variante, on peut utiliser un
ordinateur ou autre dispositif, dans la mesure où il est capable de réaliser une présentation graphique de
qualité identique ou supérieure à celle de l’enregistreur potentiométrique.
6.4 Intégrateur/ordinateur, cet appareillage sert à déterminer les aires cumulées du chromatogramme.
Cela peut être réalisé à l’aide d’un système d’acquisition de données chromatographiques (ordinateur) ou
d’un intégrateur électronique. L’intégrateur/ordinateur doit comporter un logiciel de chromatographie
permettant de mesurer les temps de rétention et les aires des pics. En outre, le système doit être capable
de convertir le signal du détecteur intégré continuellement, en tranches d’aire de durée fixe. Ces tranches
d’aire contiguës, collectées sur la durée totale de l’analyse, doivent être enregistrées pour être traitées
ultérieurement. La gamme électronique de l’intégrateur/ordinateur (par exemple 1 V) doit se situer
dans le domaine de linéarité du détecteur/électromètre utilisé. Le système doit pouvoir soustraire une
tranche d’aire d’un essai à blanc de la tranche d’aire correspondante d’un échantillon.
NOTE Certains chromatographes en phase gazeuse possèdent un algorithme intégré à leur logiciel de travail
qui permet d’enregistrer dans la mémoire un modèle mathématique du profil de la ligne de base. Ce profil peut
être automatiquement soustrait du signal du détecteur d’une analyse ultérieure d’échantillon pour compenser
tout décalage de ligne de base. Certains systèmes d’intégration peuvent également enregistrer et soustraire
automatiquement une analyse à blanc d’une analyse ultérieure d’échantillon.
6.5 Régulateurs de pression et de débit.
6.5.1 Dans le cas de l’utilisation de colonnes remplies, le chromatographe doit être équipé de
régulateurs de débit aptes à maintenir le débit du gaz vecteur à ±1 %, sur toute l’étendue des températures
de fonctionnement.
6.5.2 Dans le cas de l’utilisation de colonnes capillaires de grand diamètre intérieur, le chromatographe
doit être équipé d’un régulateur de pression ou de débit de gaz vecteur approprié à l’injecteur utilisé.
6.6 Microseringue, ce dispositif sert à introduire la prise d’essai dans le chromatographe.
L’injection de la prise d’essai peut être effectuée soit manuellement, soit automatiquement. L’injection
automatique est préférable, en raison de la meilleure précision obtenue sur les temps de rétention.
7 Échantillonnage
Sauf spécification contraire, les échantillons doivent être prélevés suivant les modes opératoires décrits
dans les normes ISO 3170 ou ISO 3171.
8 Préparation de l’appareillage
8.1 Préparation de la colonne, n’importe quelle méthode qui conduise à une colonne répondant
aux exigences de 6.2 peut être utilisée. La colonne doit être conditionnée à la température maximale de
travail, de manière à réduire les dérives de la ligne de base dues aux pertes de substances de la colonne.
8.1.1 Colonnes remplies, une méthode acceptable, pour conditionner la colonne, consiste à purger
la colonne avec le débit normal de gaz vecteur pendant 12 h à 16 h, alors qu’elle est maintenue à la
température maximale de travail. Cette méthode s’est révélée efficace pour les colonnes dont le taux
d’imprégnation initial est de 10 % de phase stationnaire.
8.1.2 Colonnes capillaires, les colonnes capillaires peuvent être conditionnées en utilisant la
procédure suivante:
6 © ISO 2016 – Tous droits réservés

a) Installer la colonne selon les instructions du fabricant. Régler les débits de gaz de la colonne et du
détecteur. Vérifier que le circuit ne présente pas de fuite.
b) Laisser le circuit se purger à la température ambiante pendant au moins 30 min. Puis élever la
température du four d’environ 5 °C/min à 10 °C/min jusqu’à ce qu’elle atteigne la température de
travail finale, et maintenir cette température pendant environ 30 min.
c) Répéter le programme de température plusieurs fois jusqu’à ce qu’une ligne de base stable soit
obtenue.
NOTE 1 Des colonnes capillaires à phases réticulées ou greffées sont disponibles dans le commerce et sont
habituellement préconditionnées. Ces colonnes présentent un taux de perte de substances bien plus faible que les
colonnes remplies.
NOTE 2 La colonne n’est pas toujours connectée au FID lors du premier conditionnement de la colonne pour
éviter que le ressuage (bleeding) initial de la colonne affecte la sensibilité du détecteur.
8.2 Chromatographe, mettre le chromatographe en service suivant les instructions du fabricant. Des
conditions opératoires usuelles sont données dans les Tableaux 2 et 3.
Si un détecteur à ionisation de flamme est utilisé, les dépôts qui s’y forment par suite de la combustion
des produits de décomposition de la silicone doivent être régulièrement enlevés, car ils modifient les
caractéristiques de réponse du détecteur.
NOTE Il est possible de diminuer le temps d’analyse sans adaptation instrumentale. L’Annexe B décrit ce
type d’analyse accélérée.
8.3 Résolution de la colonne, analyser le mélange étalon dans les mêmes conditions que celles
utilisées pour les échantillons. En utilisant la méthode indiquée à la Figure 1, calculer la résolution,
CR, à partir de l’intervalle de temps compris entre les maximums t et t des pics de l’hexadécane et de
1 2
l’octadécane et des largeurs à mi-hauteur y et y de ces pics, suivant la Formule (1).
1 2
Légende
X temps (s) y largeur du pic de l’hexadécane à mi hauteur en s
Y signal du détecteur y largeur du pic de l’octadécane à mi hauteur en s
t temps du début d’analyse 1 hexadécane
t temps de rétention de l’hexadécane en s 2 octadécane
t temps de rétention de l’octacécane en s
Figure 1 — Paramètres de résolution de la colonne
2 tt−
()
CR= (1)
1,699 yy+
()
où
t est le temps de rétention, en secondes, du pic de l’hexadécane à son maximum;
t est le temps de rétention, en secondes, du pic de l’octadécane à son maximum;
y est la largeur à mi-hauteur, en secondes, du pic de l’hexadécane;
y est la largeur à mi-hauteur, en secondes, du pic de l’octadécane.
La valeur de la résolution, CR, obtenue suivant la Formule (1) doit être au moins égale à trois.
8 © ISO 2016 – Tous droits réservés

8.4 Vérification de la réponse du détecteur, cette méthode suppose que la réponse du détecteur
à l’égard des hydrocarbures pétroliers est proportionnelle à la masse des constituants individuels. Cela
doit être vérifié à la mise en service du système chromatographique et chaque fois qu’il est apporté une
modification quelconque au système ou aux conditions opératoires. Analyser le mélange étalon (5.6)
dans les mêmes conditions que celles utilisées pour les échantillons. Calculer le facteur de réponse, F ,
n
relatif au décane de chaque alcane à l’aide de la Formule (2):
mA
nn
F = (2)
n
mA
10 10
où
F est le facteur de réponse relatif;
n
m est la masse de l’alcane considéré dans le
...
