ISO 5483:2003
(Main)Ships and marine technology — Drain facilities from oil and water tanks
Ships and marine technology — Drain facilities from oil and water tanks
ISO 5483: 2003 specifies dimensions and materials for welding rings and drain screws situated at the bottom of oil and water tanks.
Navires et technologie maritime — Équipement de vidange des réservoirs d'huile et d'eau
General Information
Relations
Standards Content (Sample)
МЕЖДУНАРОДНЫЙ ISO
СТАНДАРТ 5483
Второе издание
2003-02-15
Суда и морские технологии. Сливные
устройства топливных, масляных и
водяных цистерн
Ships and marine technology – Drain facilities from oil and water tanks
Ответственность за подготовку русской версии несёт GOST R
(Российская Федерация) в соответствии со статьёй 18.1 Устава ISO
Ссылочный номер
ISO 5483:2003(R)
©
ISO 2003
---------------------- Page: 1 ----------------------
ISO 5483:2003(R)
Отказ от ответственности при работе в PDF
Настоящий файл PDF может содержать интегрированные шрифты. В соответствии с условиями лицензирования, принятыми
фирмой Adobe, этот файл можно распечатать или вывести на экран, но его нельзя изменить, пока не будет получена
лицензия на загрузку интегрированных шрифтов в компьютер, на котором ведется редактирование. В случае загрузки
настоящего файла заинтересованные стороны принимают на себя ответственность за соблюдение лицензионных условий
фирмы Adobe. Центральный секретариат ISO не несет никакой ответственности в этом отношении.
Adobe торговый знак фирмы Adobe Systems Incorporated.
Подробности, относящиеся к программным продуктам, использованным для создания настоящего файла PDF, можно найти в
рубрике General Info файла; параметры создания PDF были оптимизированы для печати. Были приняты во внимание все
меры предосторожности с тем, чтобы обеспечить пригодность настоящего файла для использования комитетами-членами
ISO. В редких случаях возникновения проблемы, связанной со сказанным выше, просьба проинформировать Центральный
секретариат по адресу, приведенному ниже.
ДОКУМЕНТ ОХРАНЯЕТСЯ АВТОРСКИМ ПРАВОМ
© ISO 2003
Если не указано иное, никакую часть настоящей публикации нельзя копировать или использовать в какой-либо форме или
каким-либо электронным или механическим способом, включая фотокопии и микрофильмы, без предварительного письменного
согласия ISO, которое должно быть получено после запроса о разрешении, направленного по адресу, приведенному ниже, или в
комитет-член ISO в стране запрашивающей стороны.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 734 09 47
E-mail copyright @ iso.ch
Web www.iso.org
Опубликовано в Швейцарии
ii © ISO 2003 – Все права сохраняются
---------------------- Page: 2 ----------------------
ISO 5483:2003(R)
Содержание Страница
Предисловие .iv
Введение .v
1 Область применения .1
2 Нормативные ссылки .1
3 Обозначения.2
4 Общий вид устройства в сборе.2
4.1 Устройство в сборе.2
4.2 Резьбы .3
4.3 Материалы .3
5 Монтаж .4
5.1 Сливные устройства типа А.4
5.2 Сливные устройства типа В.5
5.3 Общие правила для сливных устройства типов А и В.8
6 Изготовление деталей .8
6.1 Вварное кольцо. Сливные устройства типа А .8
6.2 Вварное кольцо. Сливные устройства типа В .10
7 Cпускные пробки.11
7.1 Спускные пробки для сливных устройств типа А для водяных цистерн .11
7.2 Спускные пробки для сливных устройства типа В для водяных цистерн. .12
7.3 Спускные пробки устройств типа А для топливных и масляных цистерн. .14
7.4 Спускные пробки устройств типа В для топливных и масляных цистерн. .15
8 Маркировка и ее расположение.16
© ISO 2003 – Все права сохраняются iii
---------------------- Page: 3 ----------------------
ISO 5483:2003(R)

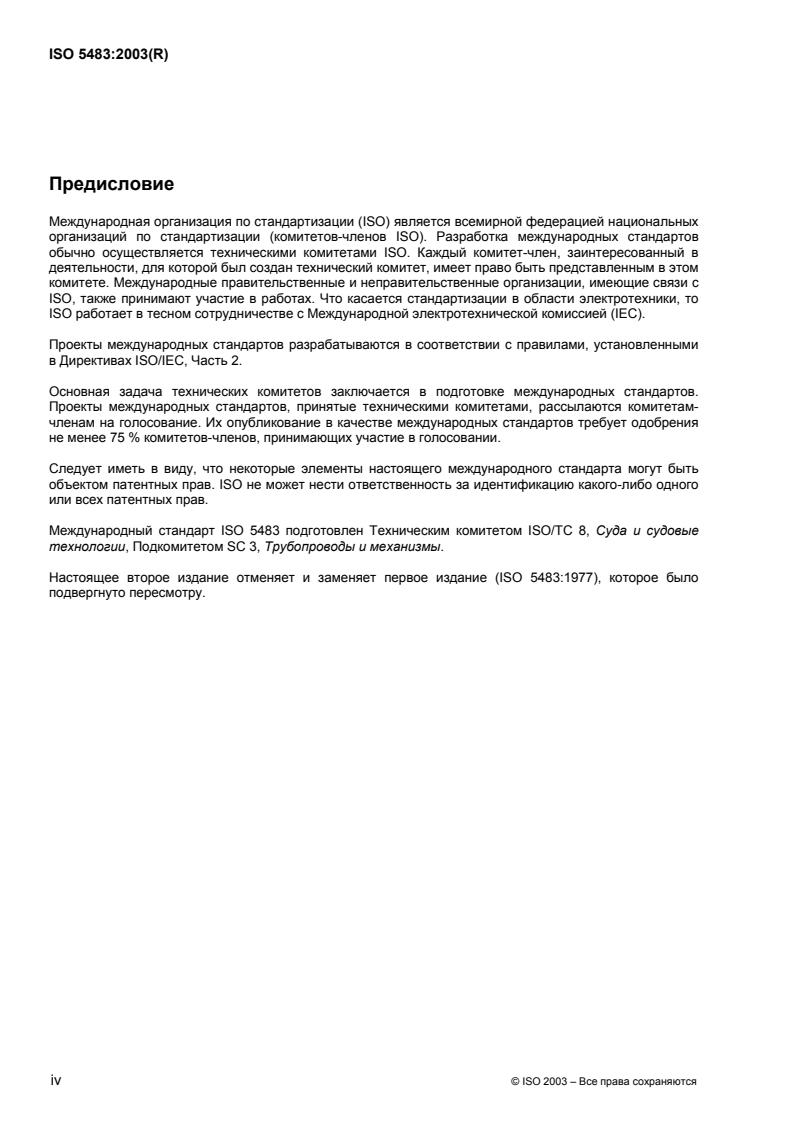

Предисловие
Международная организация по стандартизации (ISO) является всемирной федерацией национальных
организаций по стандартизации (комитетов-членов ISO). Разработка международных стандартов
обычно осуществляется техническими комитетами ISO. Каждый комитет-член, заинтересованный в
деятельности, для которой был создан технический комитет, имеет право быть представленным в этом
комитете. Международные правительственные и неправительственные организации, имеющие связи с
ISO, также принимают участие в работах. Что касается стандартизации в области электротехники, то
ISO работает в тесном сотрудничестве с Международной электротехнической комиссией (IEC).
Проекты международных стандартов разрабатываются в соответствии с правилами, установленными
в Директивах ISO/IEC, Часть 2.
Основная задача технических комитетов заключается в подготовке международных стандартов.
Проекты международных стандартов, принятые техническими комитетами, рассылаются комитетам-
членам на голосование. Их опубликование в качестве международных стандартов требует одобрения
не менее 75 % комитетов-членов, принимающих участие в голосовании.
Следует иметь в виду, что некоторые элементы настоящего международного стандарта могут быть
объектом патентных прав. ISO не может нести ответственность за идентификацию какого-либо одного
или всех патентных прав.
Международный стандарт ISO 5483 подготовлен Техническим комитетом ISO/TC 8, Суда и судовые
технологии, Подкомитетом SC 3, Трубопроводы и механизмы.
Настоящее второе издание отменяет и заменяет первое издание (ISO 5483:1977), которое было
подвергнуто пересмотру.
iv © ISO 2003 – Все права сохраняются
---------------------- Page: 4 ----------------------
ISO 5483:2003(R)
Введение
В настоящем международном стандарте минимальные обязательные требования идентифицируются
путем использования ключевого слова "должен". Рекомендуемые требования идентифицируются
путем использования ключевого слова "следует" и пока необязательно рассматриваются как имеющие
основное значение при разработке полезных, экономичных и практичных проектов. Отклонения от
рекомендуемых требований могут допускаться только после того, как тщательные исследования,
всестороннее тестирование и оценивание в условиях эксплуатации подтвердят, что альтернативные
методы являются удовлетворительными.
© ISO 2003 – Все права сохраняются v
---------------------- Page: 5 ----------------------
МЕЖДУНАРОДНЫЙ СТАНДАРТ ISO 5483:2003(R)
Суда и морские технологии. Сливные устройства
топливных, масляных и водяных цистерн
1 Область применения
В настоящем международном стандарте устанавливаются размеры и материалы для сварных колец
и сливных пробок, размещаемых на днище топливных, масляных цистерн и цистерн для воды.
Топливные, масляные цистерны и цистерны для воды встречаются в виде:
— встроенных цистерн, являющихся неотъемлемой частью конструкции корпуса, и,
— съемных цистерн, размещаемых в соответствующих помещениях и отсеках.
В настоящем международном стандарте рассматриваются устройства обоих типов.
2 Нормативные ссылки
Следующие ссылочные документы являются обязательными при применении данного документа. Для
датированных ссылок применяют только пересмотренное издание документа. Для недатированных
ссылок используют последнее издание нормативного ссылочного документа с учетом всех изменений.
ISO 68, Резьбы винтовые ISO общего назначения. Основной профиль
ISO 261, Резьбы метрические ISO общего назначения. Общий вид
ISO 683-13, Стали термообработанные, легированные и автоматные. Часть 13. Деформируемая
коррозионностойкая сталь
ISO 965-1, Резьбы метрические ISO общего назначения. Допуски. Часть 1. Принципы и основные
характеристики
ISO 965-2, Резьбы метрические ISO общего назначения. Допуски. Часть 2. Предельные размеры
резьб для болтов и гаек общего назначения. Средний класс точности
ISO 965-3, Резьбы ISO метрические общего назначения. Допуски. Часть 3. Отклонения для
конструкционных резьб
ISO 2768-1, Допуски общие. Часть 1. Допуски на линейные и угловые размеры без указания
допусков на отдельные размеры
© ISO 2003 – Все права сохраняются 1
---------------------- Page: 6 ----------------------
ISO 5483:2003(R)
3 Обозначения
Для целей настоящего международного стандарта рассматриваются два типа сливных устройств:
устройства типа А, имеющие универсальное применение, особенно при монтаже заподлицо с
наружной поверхностью обшивки корпуса при любой толщине листа, и
устройства типа В, используемые в других случаях, в которых отмеченное выше требование не
применяется.
ПРИМЕЧАНИЕ Оба устройства типа А и типа В различаются следующими двумя видами сливных пробок:
— квадратным выступом под гаечный ключ для водяных цистерн, и
— шестигранным углублением под торцевой ключ для топливных и масляных ц
...
INTERNATIONAL ISO
STANDARD 5483
Second edition
2003-02-15
Ships and marine technology — Drain
facilities from oil and water tanks
Navires et technologie maritime — Équipement de vidange des
réservoirs d'huile et d'eau
Reference number
ISO 5483:2003(E)
©
ISO 2003
---------------------- Page: 1 ----------------------
ISO 5483:2003(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2003
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2003 — All rights reserved
---------------------- Page: 2 ----------------------
ISO 5483:2003(E)
Contents Page
Foreword. iv
Introduction . v
1 Scope. 1
2 Normative references . 1
3 Designation. 2
4 General assembly arrangement . 2
4.1 Assembly . 2
4.2 Threads . 3
4.3 Materials. 3
5 Mounting . 4
5.1 Type A . 4
5.2 Type B . 6
5.3 General for Types A and B. 8
6 Parts production . 8
6.1 Welding ring — Type A. 8
6.2 Welding ring — Type B. 10
7 Drain screws. 11
7.1 For water tanks — Type A. 11
7.2 For water tanks — Type B. 12
7.3 For oil tanks — Type A . 14
7.4 For oil tanks — Type B . 15
8 Marking and location . 16
© ISO 2003 — All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 5483:2003(E)

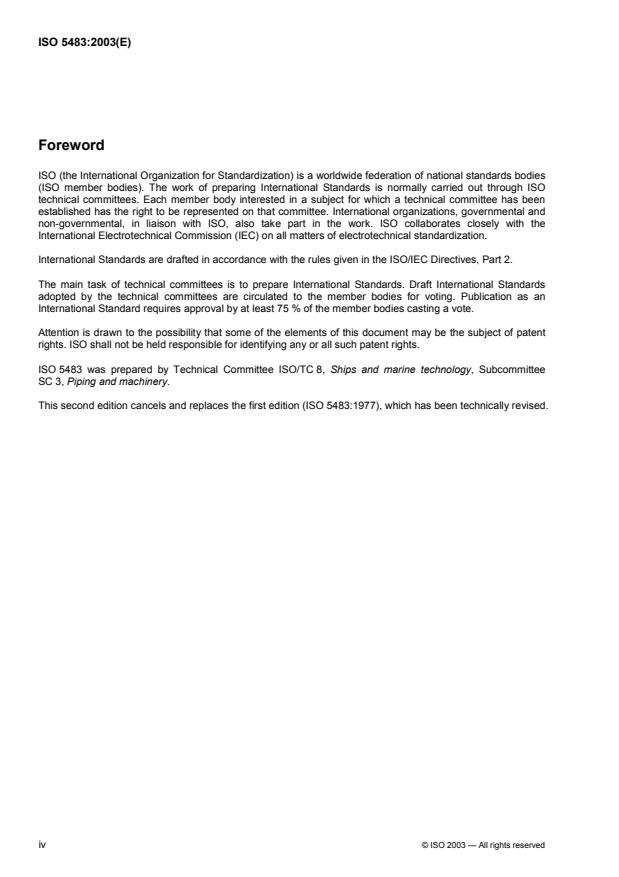

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 5483 was prepared by Technical Committee ISO/TC 8, Ships and marine technology, Subcommittee
SC 3, Piping and machinery.
This second edition cancels and replaces the first edition (ISO 5483:1977), which has been technically revised.
iv © ISO 2003 — All rights reserved
---------------------- Page: 4 ----------------------
ISO 5483:2003(E)
Introduction
Throughout this International Standard, the minimum essential criteria are identified by the use of the key
word “shall”. Recommended criteria are identified by the use of the key word “should”, and while not
mandatory are considered to be of primary importance in providing serviceable, economical and practical
designs. Deviations from the recommended criteria should occur only after careful consideration, extensive
testing and thorough service evaluation have shown alternative methods to be satisfactory.
© ISO 2003 — All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 5483:2003(E)
Ships and marine technology — Drain facilities from oil and
water tanks
1 Scope
This International Standard specifies dimensions and materials for welding rings and drain screws situated at
the bottom of oil and water tanks.
Oil and water tanks occur as:
built-in tanks, as an integrated part of the hull structure, and,
detachable tanks, located in appropriate rooms and compartments.
This standard covers facilities for both instances.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 68, ISO general purpose screw threads — Basic profile
ISO 261, ISO general-purpose metric screw threads — General plan
ISO 683-13, Heat-treatable steels, alloy steels and free-cutting steels — Part 13: Wrought stainless steels
ISO 965-1, ISO general-purpose metric screw threads — Tolerances — Part 1: Principles and basic data
ISO 965-2, ISO general purpose metric screw threads — Tolerances — Part 2: Limits of sizes for general
purpose external and internal screw — Medium quality
ISO 965-3, ISO general purpose metric screw threads — Tolerances — Part 3: Deviations for constructional
screw threads
ISO 2768-1, General tolerances — Part 1: Tolerances for linear and angular dimensions without individual
tolerance indications
© ISO 2003 — All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 5483:2003(E)
3 Designation
For the purposes of this International Standard, two types of drain facilities are covered:
Type A, whi
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
