Extenders — Specifications and methods of test — Part 8: Natural clay

This document specifies requirements and corresponding methods of test for natural clay.

Matières de charge — Spécifications et méthodes d'essai — Partie 8: Argile naturelle

Le présent document spécifie les exigences relatives à l’argile naturelle ainsi que les méthodes d’essai correspondantes.

General Information

Status
Published
Publication Date
30-May-2023
Current Stage
6060 - International Standard published
Start Date
31-May-2023
Due Date
25-Oct-2023
Completion Date
31-May-2023
Ref Project

Relations

Buy Standard

Standard
ISO 3262-8:2023 - Extenders — Specifications and methods of test — Part 8: Natural clay Released:31. 05. 2023
English language
8 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 3262-8:2023 - Matières de charge — Spécifications et méthodes d'essai — Partie 8: Argile naturelle Released:31. 05. 2023
French language
9 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (Sample)

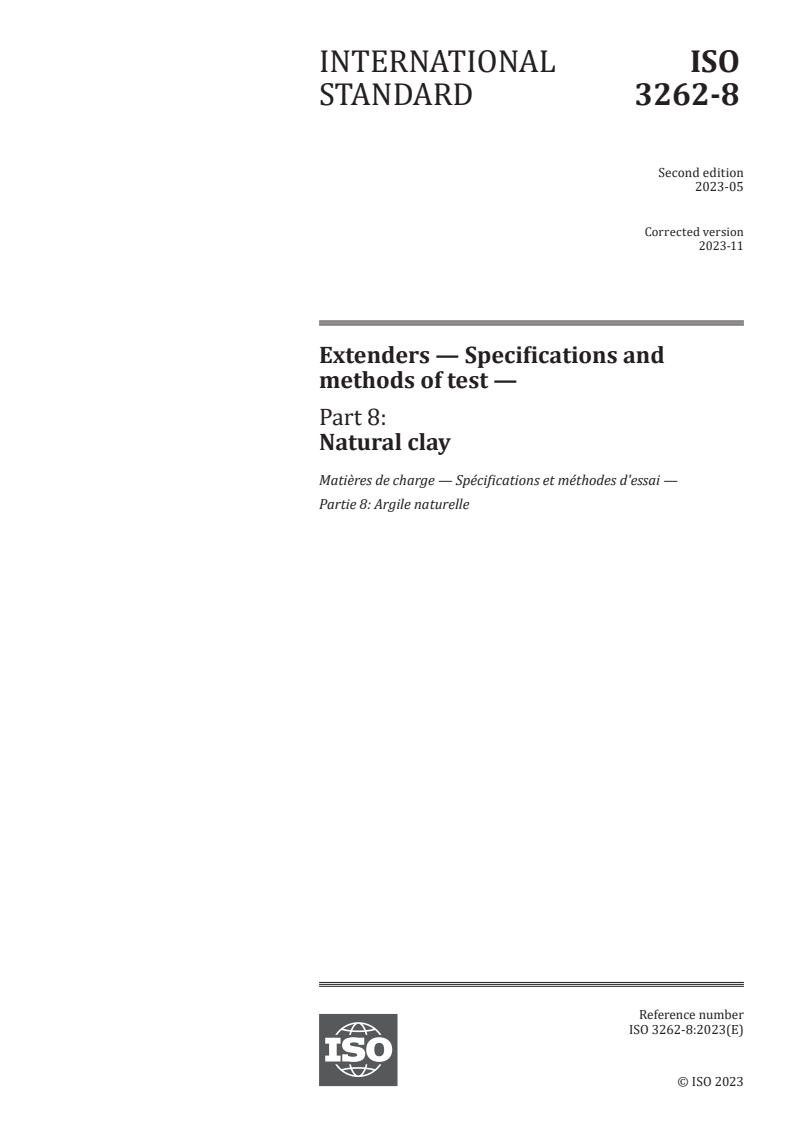

INTERNATIONAL ISO
STANDARD 3262-8
Second edition
2023-05
Extenders — Specifications and
methods of test —
Part 8:
Natural clay
Matières de charge — Spécifications et méthodes d'essai —
Partie 8: Argile naturelle
Reference number
© ISO 2023
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii

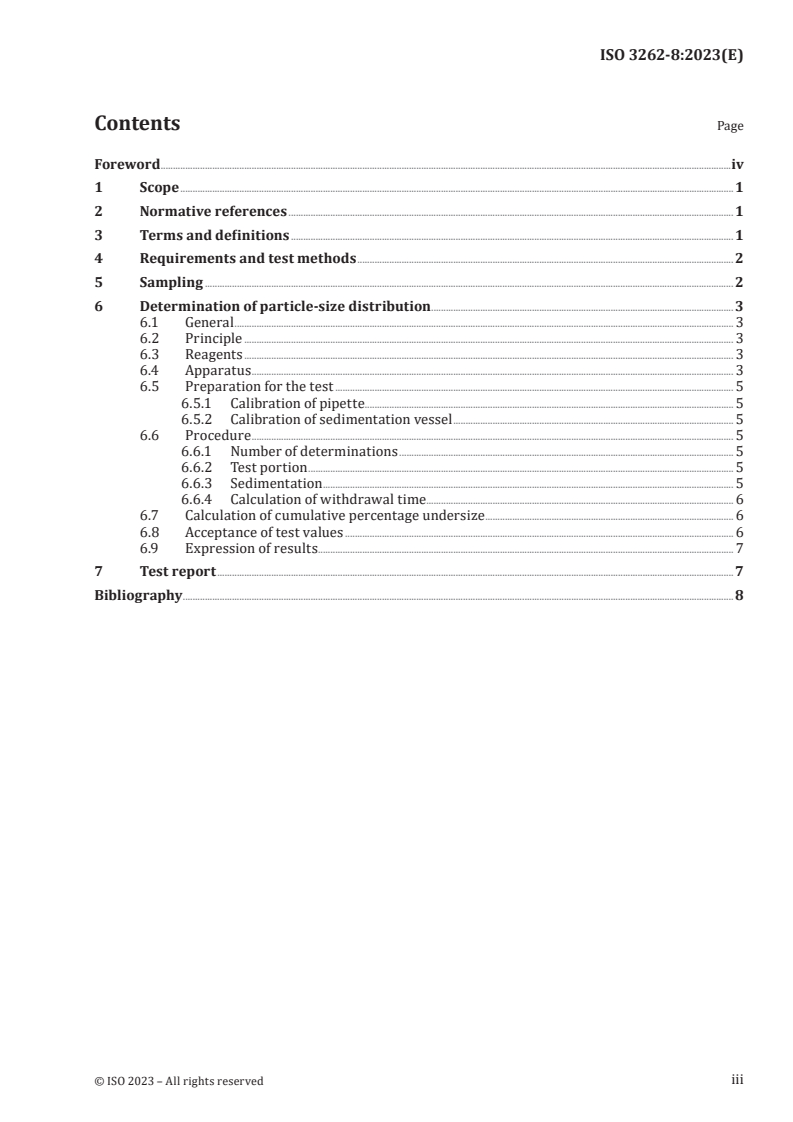

Contents  Page
Foreword .iv
1  Scope . 1
2  Normative references . 1
3  Terms and definitions . 1
4  Requirements and test methods . 2
5  Sampling . 2
6  Determination of silica content . 3
6.1 General . 3
6.2 Principle . 3
6.3 Reagents . 3
6.4 Apparatus . 3
6.5 Preparation for the test . 5
6.5.1 Calibration of pipette. 5
6.5.2 Calibration of sedimentation vessel . 5
6.6 Procedure . 5
6.6.1 Number of determinations . 5
6.6.2 Test portion . 5
6.6.3 Sedimentation . 5
6.6.4 Calculation of withdrawal time. 6
6.7 Calculation of cumulative percentage undersize . 6
6.8 Acceptance of test values . 6
6.9 Expression of results . . 7
7  Test report . 7
Bibliography . 8
iii

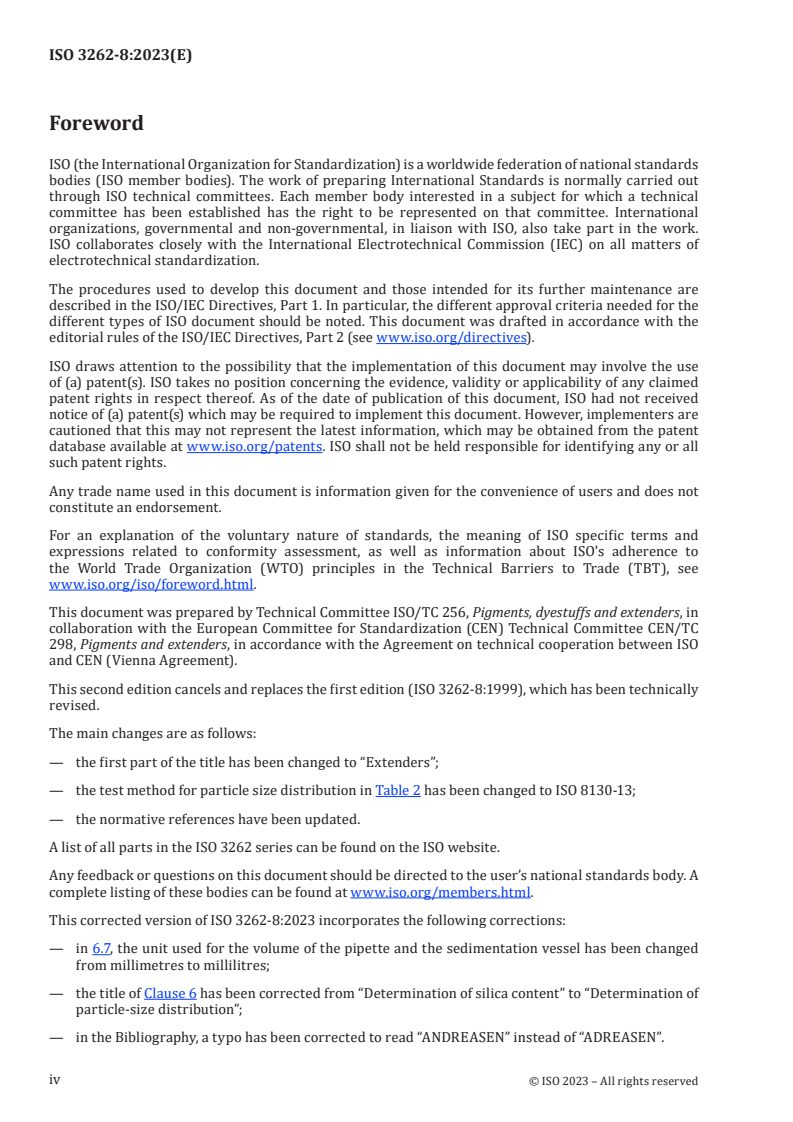

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO document should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use
of (a) patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed
patent rights in respect thereof. As of the date of publication of this document, ISO had not received
notice of (a) patent(s) which may be required to implement this document. However, implementers are
cautioned that this may not represent the latest information, which may be obtained from the patent
database available at www.iso.org/patents. ISO shall not be held responsible for identifying any or all
such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to
the World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see
www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 256, Pigments, dyestuffs and extenders, in
collaboration with the European Committee for Standardization (CEN) Technical Committee CEN/TC
298, Pigments and extenders, in accordance with the Agreement on technical cooperation between ISO
and CEN (Vienna Agreement).
This second edition cancels and replaces the first edition (ISO 3262-8:1999), which has been technically
revised.
The main changes are as follows:
— the first part of the title has been changed to “Extenders”;
— the test method for particle size distribution in Table 2 has been changed to ISO 8130-13;
— the normative references have been updated.
A list of all parts in the ISO 3262 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
iv
INTERNATIONAL STANDARD ISO 3262-8:2023(E)
Extenders — Specifications and methods of test —
Part 8:
Natural clay
1  Scope
This document specifies requirements and corresponding methods of test for natural clay.
2  Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 787-2, General methods of test for pigments and extenders — Part 2: Determination of matter volatile
at 105 °C
ISO 787-3, General methods of test for pigments and extenders — Part 3: Determination of matter soluble
in water — Hot extraction method
ISO 787-7, General methods of test for pigments and extenders — Part 7: Determination of residue on sieve
— Water method — Manual procedure
ISO 787-9, General methods of test for pigments and extenders — Part 9: Determination of pH value of an
aqueous suspension
ISO 787-14, General methods of test for pigments and extenders — Part 14: Determination of resistivity of
aqueous extract
ISO 3262-1, Extenders — Specifications and methods of test — Part 1: Introduction and general test
methods
ISO 3696, Water for analytical laboratory use — Specification and test methods
ISO 8130-13, Coating powders — Part 13: Particle size analysis by laser diffraction
ISO 15528, Paints, varnishes and raw materials for paints and varnishes — Sampling
ISO 18451-1, Pigments, dyestuffs and extenders — Terminology — Part 1: General terms
3  Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 18451-1 and the following
apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
3.1
natural clay
naturally occurring hydrated aluminium silicates with a lamellar crystal structure, predominantly
consisting of kaolinite of chemical composition Al O ⋅2SiO ⋅2H O | Al [(OH) /Si O ]
2 3 2 2 4 8 4 10
4  Requirements and test methods
For natural clay complying with this document, the essential requirements are specified in Table 1 and
the conditional requirements are listed in Table 2. The test methods listed in Tables 1 and 2 shall apply.
Table 1 — Essential requirements
Characteristic Unit Requirement Test method
Grade A Grade B Grade C Grade D
Kaolinite content, % mass 90 85 70 50 X-ray diffraction or to
min. fraction be agreed between the
interested parties
Residue on 45 µm % mass 0,02 0,05 0,1 0,5 ISO 787-7
sieve, max. fraction
Particle-size % mass 90 70 40 20 See Clause 6
distribution (An- fraction
dreasen method),
<2 µm, min.
a
Matter volatile at % mass 1 ISO 787-2
105 °C, max. fraction
Loss on ignition % mass 12 to 14 11 to 14 10 to 14 6 to 9 ISO 3262-1
fraction
Matter soluble in % mass 0,3 0,5 ISO 787-3
water (hot extraction fraction
method), max.
pH value of aqueous 4 to 9 ISO 787-9
suspension
a
By agreement between the interested parties, test portions other than 10 g may be used.
Table 2 — Conditional requirements
Characteristic Unit Requirement Test method
Particle-size distribution % mass ISO 8130-13
(instrumental method) fraction
Colour ISO 3262-1
To be agreed between the interested
parties
Lightness To be agreed between
the interested parties
Resistivity of aqueous extract Ω·m ISO 787-14
5  Sampling
Take a representative sample of the product to be tested, in accordance with ISO 15528.
6  Determination of silica content
6.1  General
[1]
Because of its simple procedure and good reproducibility, the Andreasen method is given as the
referee method. Other methods however, may be used by agreement between the interested parties. In
such cases, it will be necessary for the interested parties to agree on appropriate limits.
6.2  Principle
The rate of fall of spherical particles through a medium in which they are dispersed is proportional to
the square of the particle diameter (Stokes' law). The Andreasen method for determination of particle-
size distribution makes use of this relationship, expressing the particle-size distribution in terms of the
distribution of spherical particles having the same settlement rate. A suspension is prepared and the
concentration of solids at a fixed distance below the surface is determined at a series of time intervals
selected to correspond to a series of given sphere diameters.
6.3  Reagents
Use only reagents of recognized analytical grade and only water of at least grade 3 purity as specified
in ISO 3696.
6.3.1  Dispersing agent
®1)
Dissolve 0,2 g of sodium carbonate, CAS Registry Number 471-34-1, and 0,1 g of sodium ®
hexametaphosphate, CAS Registry Number 10124-56-8 in 750 ml of water.
6.4  Apparatus
See Figure 1. Use ordinary laboratory apparatus and glassware, together with the following.
6.4.1  Sedimentation vessel, glass, of 56 mm internal diameter and having a graduated scale from
0 mm to 200 mm marked on its side. The zero graduation line shall be not less than 25 mm from the
inside of the base of the vessel, and the capacity of the vessel up to the 200 mm line shall be between
550 ml and 620 ml.
6.4.2  Pipette, fitted with a two-way tap and a side discharge tube.
NOTE The capacity of the pipette to the graduate line is conveniently 10 ml.
A bell-shaped dome with a ground-glass joint to
...


NORME ISO
INTERNATIONALE 3262-8
Deuxième édition
2023-05
Matières de charge — Spécifications et
méthodes d'essai —
Partie 8:
Argile naturelle
Extenders — Specifications and methods of test —
Part 8: Natural clay
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2023
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii
Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives .1
3 Termes et définitions . 1
4 Exigences et méthodes d’essai . 2
5 Échantillonnage .3
6 Détermination de la teneur en silice . 3
6.1 Généralités . 3
6.2 Principe . 3
6.3 Réactifs . 3
6.4 Appareillage . 3
6.5 Préparation de l’essai. 6
6.5.1 Étalonnage de la pipette . 6
6.5.2 Étalonnage du récipient de sédimentation . 6
6.6 Mode opératoire . 6
6.6.1 Nombre de déterminations . 6
6.6.2 Prise d’essai. 6
6.6.3 Sédimentation . 6
6.6.4 Calcul du moment de prélèvement . 7
6.7 Calcul du pourcentage cumulé des particules de diamètre inférieur au diamètre
spécifié . 7
6.8 Acceptation des valeurs d’essai . 8
6.9 Expression des résultats . 8
7 Rapport d’essai . 8
Bibliographie . 9
iii

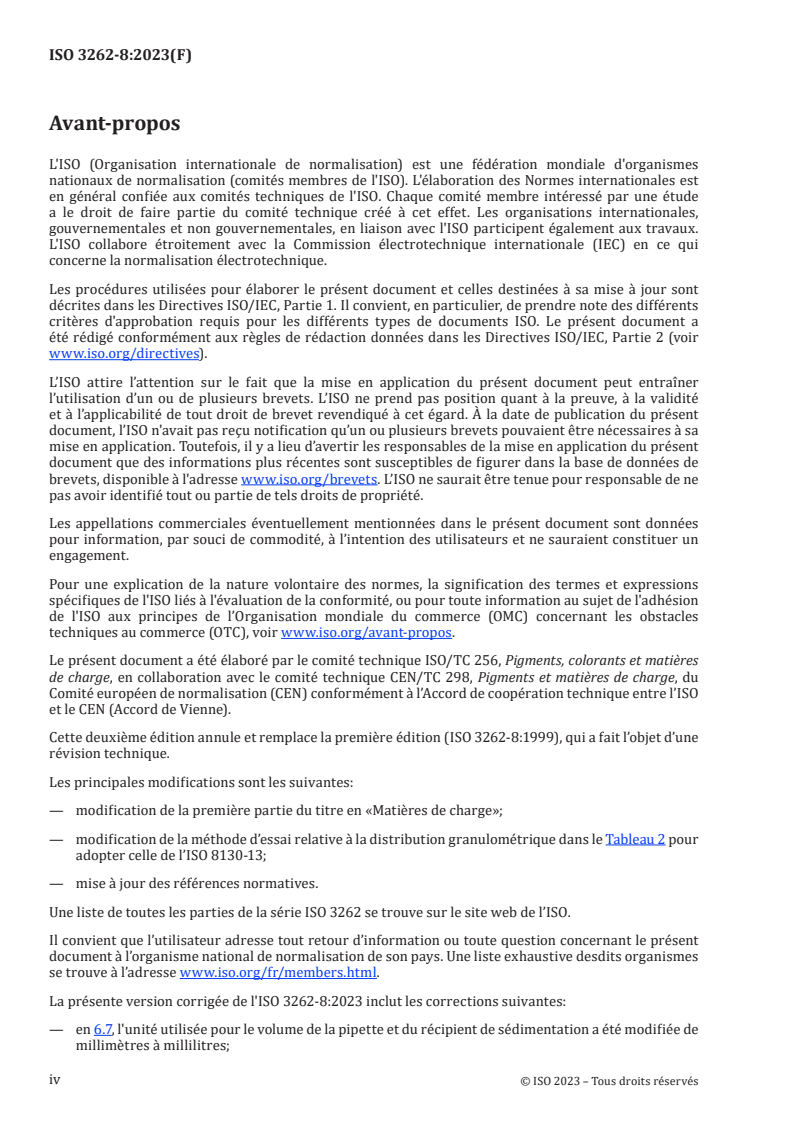

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner
l’utilisation d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité
et à l’applicabilité de tout droit de brevet revendiqué à cet égard. À la date de publication du présent
document, l’ISO n'avait pas reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa
mise en application. Toutefois, il y a lieu d’avertir les responsables de la mise en application du présent
document que des informations plus récentes sont susceptibles de figurer dans la base de données de
brevets, disponible à l'adresse www.iso.org/brevets. L’ISO ne saurait être tenue pour responsable de ne
pas avoir identifié tout ou partie de tels droits de propriété.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 256, Pigments, colorants et matières
de charge, en collaboration avec le comité technique CEN/TC 298, Pigments et matières de charge, du
Comité européen de normalisation (CEN) conformément à l’Accord de coopération technique entre l’ISO
et le CEN (Accord de Vienne).
Cette deuxième édition annule et remplace la première édition (ISO 3262-8:1999), qui a fait l’objet d’une
révision technique.
Les principales modifications sont les suivantes:
— modification de la première partie du titre en «Matières de charge»;
— modification de la méthode d’essai relative à la distribution granulométrique dans le Tableau 2 pour
adopter celle de l’ISO 8130-13;
— mise à jour des références normatives.
Une liste de toutes les parties de la série ISO 3262 se trouve sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www.iso.org/fr/members.html.
iv
NORME INTERNATIONALE ISO 3262-8:2023(F)
Matières de charge — Spécifications et méthodes d'essai —
Partie 8:
Argile naturelle
1 Domaine d’application
Le présent document spécifie les exigences relatives à l’argile naturelle ainsi que les méthodes d’essai
correspondantes.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
ISO 787-2, Méthodes générales d'essai des pigments et matières de charge — Partie 2: Détermination de la
teneur en matière volatile à 105 °C
ISO 787-3, Méthodes générales d'essai des pigments et matières de charge — Partie 3: Détermination des
matières solubles dans l'eau — Méthode par extraction à chaud
ISO 787-7, Méthodes générales d'essai des pigments et matières de charge — Partie 7: Détermination du
refus sur tamis — Méthode à l'eau — Méthode manuelle
ISO 787-9, Méthodes générales d'essai des pigments et matières de charge — Partie 9: Détermination du pH
d'une suspension aqueuse
ISO 787-14, Méthodes générales d'essai des pigments et matières de charge — Partie 14: Détermination de
la résistivité de l'extrait aqueux
ISO 3262-1, Matières de charge — Spécifications et méthodes d'essai — Partie 1: Introduction et méthodes
d'essai générales
ISO 3696, Eau pour laboratoire à usage analytique — Spécification et méthodes d'essai
ISO 8130-13, Poudres pour revêtement — Partie 13: Analyse granulométrique par diffraction laser
ISO 15528, Peintures, vernis et matières premières pour peintures et vernis — Échantillonnage
ISO 18451-1, Pigments, colorants et matières de charge — Terminologie — Partie 1: Termes généraux
3 Termes et définitions
Pour les besoins du présent document, les termes et les définitions de l’ISO 18451-1 ainsi que les
suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
3.1
argile naturelle
silicates d’aluminium hydratés naturels à structure cristalline lamellaire, principalement constitués de
kaolinite de composition chimique Al O ⋅2SiO ⋅2H O | Al [(OH) /Si O ]
2 3 2 2 4 8 4 10
4 Exigences et méthodes d’essai
Pour l’argile naturelle conforme au présent document, les exigences essentielles sont spécifiées dans
le Tableau 1 et les exigences conditionnelles dans le Tableau 2. Les méthodes d’essai figurant dans les
Tableaux 1 et 2 doivent s’appliquer.
Tableau 1 — Exigences essentielles
Caractéristique Unité Exigence Méthode d’essai
Qualité A Qualité B Qualité C Qualité D
Teneur en kaolinite, Fraction 90 85 70 50 Diffraction des
min. massique rayons X ou à convenir
en pourcen- entre les parties inté-
tage ressées
Refus sur tamis de Fraction 0,02 0,05 0,1 0,5 ISO 787-7
45 µm, max. massique
en pourcen-
tage
Distribution Fraction 90 70 40 20 Voir Article 6
massique
granulométrique
en pourcen-
(méthode d’Andrea-
tage
sen),
<2 µm, min.
a
Matières volatiles à Fraction 1 ISO 787-2
105 °C, max. massique
en pourcen-
tage
Perte au feu Fraction 12 à 14 11 à 14 10 à 14 6 à 9 ISO 3262-1
massique
en pourcen-
tage
Matières solubles Fraction 0,3 0,5 ISO 787-3
dans l’eau (extraction massique
à chaud), max. en pourcen-
tage
pH de la suspension 4 à 9 ISO 787-9
aqueuse
a
Après accord entre les parties intéressées, des prises d’essai de masse différente de 10 g peuvent être utilisées.
Tableau 2 — Exigences conditionnelles
Caractéristique Unité Exigence Méthode d’essai
Distribution granulométrique Fraction ISO 8130-13
(méthode instrumentale) massique en
pourcentage
À convenir entre les parties
Couleur ISO 3262-1
intéressées
Clarté À convenir entre les
parties intéressées
Résistivité de l’extrait aqueux Ω·m ISO 787-14
5 Échantillonnage
Prélever un échantillon représentatif du produit à soumettre à essai, conformément à l’ISO 15528.
6 Détermination de la teneur en silice
6.1 Généralités
[1]
La méthode d’Andreasen est donnée comme méthode de référence en raison de son mode opératoire
simple et de sa bonne reproductibilité. D’autres méthodes peuvent toutefois être utilisées après accord
entre les parties intéressées. Dans ce cas, il est nécessaire que ces dernières s’accordent sur les limites
appropriées.
6.2 Principe
La vitesse de chute de particules sphériques dans un milieu dans lequel elles sont dispersées est
proportionnelle au carré de leur diamètre (loi de Stokes). La méthode d’Andreasen servant à déterminer
la distribution granulométrique utilise cette relation et exprime la distribution granulométrique
en fonction de la répartition de
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
