TECHNICAL REPORT ISO/TR 13570-2:2014(E)
Wheelchairs —
Part 2:
Typical values and recommended limits of dimensions,
mass and manoeuvring space as determined in ISO 7176-5
1 Scope
This part of ISO/TR 13570 lists the typical values and recommended limits of the dimensions obtained
from measurements taken in accordance with ISO 7176-5. This part of ISO/TR 13570 lists the typical
values and recommended limits of the important wheelchair dimensions (ready for occupation and folded
or dismantled), space for pivoting or reversing between limiting walls and some dimensions worthwhile
to estimate usability of the wheelchair as well as determination of the mass of the wheelchair. It is
intended for use of prescribers, clinicians, wheelchair occupants or manufacturers.
This part of ISO/TR 13570 lists the typical values and recommended limits of the dimensions when the
wheelchair is occupied and some operating areas when performing special tasks encountered in every
day’s life. This part of ISO/TR 13570 lists the typical values and recommended limits of the technical
dimensions critical to the performance of the wheelchair. This part of ISO/TR 13570 applies to manual
wheelchairs and electrically powered wheelchairs (including scooters).
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 7176-5, Wheelchairs — Part 5: Determination of dimensions, mass and manoeuvring space
ISO 7176-26, Wheelchairs — Part 26: Vocabulary
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 7176-5 and ISO 7176-26, and
the following apply.
3.1
insufficient data
+
there have not been sufficient samples evaluated to produce reliable values for this measurement
4 Wheelchair groups
4.1 General
Wheelchairs appear in a very wide variety of designs, types, models, and sizes. To cope with these
circumstances, all wheelchair models are listed into one of four principal groups.
These four principal groups listed in 4.2 to 4.5 comprise wheelchairs with handrims and electrically
powered wheelchairs of class A, B, and C.
© ISO 2014 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO/TR 13570-2:2014(E)
When measurements are made, the size of the wheelchair is selected according to ISO 7176-5, Clause 6,
and equipped and adjusted according to ISO 7176-5, Clause 7, for the respective occupant mass group.
NOTE At the present stage, only data for occupant mass group II and III are available. The test results
presented are received from measurements of about 38 different wheelchair models (15 manual wheelchairs
with handrim propulsion, about 7 of each class of electrically powered wheelchairs. Because the task of this part
of ISO/TR 13570 is to deliver comparable data about typical situations, it is not necessary to support them by
large numbers of test wheelchairs and by extensive statistics. Further data collection, in particular for occupant
mass group I, and from various sources and with other wheelchair models is in the work plan of ISO TC173 SC1
WG1, which is responsible for the elaboration of ISO 7176-5 and this part of ISO/TR 13570.
4.2 Wheelchairs with handrims
This principal group comprises wheelchairs with manual rear wheel drive by use of handrims and
handrim activated power assisted wheelchairs (HAPAW).
4.3 Electrically powered wheelchairs of class A
This principal group comprises electrically powered wheelchairs that usually have rear wheel drive, are
compact and manoeuvrable but not necessarily capable of negotiating outdoor obstacles and therefore
are primarily intended for indoor use.
4.4 Electrically powered wheelchairs of class B
This principal group comprises electrically powered wheelchairs that usually have rear wheel drive, are
sufficiently compact and manoeuvrable for some indoor environments and capable of negotiating some
outdoor obstacles and therefore are intended for a combination of indoor and outdoor use.
4.5 Electrically powered wheelchairs of class C
This principal group comprises electrically powered wheelchairs that usually have front wheel drive,
are usually large in size, not necessarily intended for indoor use but capable of travelling over longer
distances and negotiating outdoor obstacles and therefore are primarily intended for outdoor use.
4.6 Electrically powered wheelchairs (scooter design)
These are electrically powered wheelchairs with tiller steering. Usually they are large in size, not
necessarily intended for indoor use but capable of travelling over longer distances and negotiating
outdoor obstacles and therefore are primarily intended for outdoor use.
NOTE The values from measurements of scooters are merged into the appropriate class A, B, or C of an
electrically powered wheelchair.
5 Typical values and recommended limits for required measurements
5.1 General
The outcome of tests performed with typical wheelchairs and as stipulated in ISO 7176-5, Clause 8 are
listed to give an understanding of the state of the art and to provide their recommended limits.
All length dimensions are given in millimetre, all angle dimensions are given in degrees, and all masses
are given in kilogram.
NOTE Please see the Call for Contribution in the Introduction.
5.2 Full overall length
NOTE For wheelchairs with leg supports and/or foot supports.
2 © ISO 2014 – All rights reserved
---------------------- Page: 7 ----------------------
ISO/TR 13570-2:2014(E)
5.2.1 Occupant mass group I
Table 1 — Typical full overall length
All dimensions in mm
Electrically powered wheelchair
Wheelchair
with handrims
Class A Class B Class C
+ + +
Table 2 — Recommended maximum limits of full overall length
All dimensions in mm
Electrically powered wheelchair
Wheelchair
with handrims
Class A Class B Class C
+ + +
5.2.2 Occupant mass group II and III
Table 3 — Typical full overall length
All dimensions in mm
Electrically powered wheelchair
Wheelchair
with handrims
Class A Class B Class C
1 040 1 100 1 170 1 150
Table 4 — Recommended maximum limits of full overall length
All dimensions in mm
Electrically powered wheelchair
Wheelchair
with handrims
Class A Class B Class C
1 200 1 200 1 200 1 200
5.3 Overall width
5.3.1 Occupant mass group I
Table 5 — Typical overall width
All dimensions in mm
Electrically powered wheelchair
Wheelchair
with handrims
Class A Class B Class C
+ + +
Table 6 — Recommended maximum limits of overall width
All dimensions in mm
Electrically powered wheelchair
Wheelchair
with handrims
Class A Class B Class C
+ + +
© ISO 2014 – All rights reserved 3
---------------------- Page: 8 ----------------------
ISO/TR 13570-2:2014(E)
5.3.2 Occupant mass group II
Table 7 — Typical overall width
All dimensions in mm
Electrically powered wheelchair
Wheelchair
with handrims
Class A Class B Class C
640 620 680 700
Table 8 — Recommended maximum limits of overall width
All dimensions in mm
Electrically powered wheelchair
Wheelchair
with handrims
Class A Class B Class C
700 700 700 700
5.3.3 Occupant mass group III
Table 9 — Typical overall width
All dimensions in mm
Electrically powered wheelchair
Wheelchair
with handrims
Class A Class B Class C
+ + +
Table 10 — Recommended maximum limits of overall width
All dimensions in mm
Electrically powered wheelchair
Wheelchair
with handrims
Class A Class B Class C
+ + +
5.4 Handgrip height
5.4.1 Occupant mass group I
Table 11 — Typical handgrip height
All dimensions in mm
Electrically powered wheelchair
Wheelchair
with handrims
Class A Class B Class C
+ + +
Table 12 — Recommended maximum limits of handgrip height
All dimensions in mm
Electrically powered wheelchair
Wheelchair
with handrims
Class A Class B Class C
1 090 1 090 1 090 1 090
4 © ISO 2014 – All rights reserved
---------------------- Page: 9 ----------------------
ISO/TR 13570-2:2014(E)
5.4.2 Occupant mass group II and III
Table 13 — Typical handgrip height
All dimensions in mm
Electrically powered wheelchair
Wheelchair
with handrims
Class A Class B Class C
900 920 960 960
Table 14 — Recommended maximum limits of handgrip height
All dimensions in mm
Electrically powered wheelchair
Wheelchair
with handrims
Class A Class B Class C
1 090 1 090 1 090 1 090
5.5 Stowage length
5.5.1 Occupant mass group I
Table 15 — Typical stowage length
All dimensions in mm
Electrically powered wheelchair
Wheelchair
with handrims
Class A Class B Class C
+ + +
Table 16 — Recommended maximum limits of stowage length
All dimensions in mm
Electrically powered wheelchair
Wheelchair
with handrims
Class A Class B Class C
+ + +
5.5.2 Occupant mass group II and III
Table 17 — Typical stowage length
All dimensions in mm
Electrically powered wheelchair
Wheelchair
with handrims
Class A Class B Class C
630 920 950 1 050
Table 18 — Recommended maximum limits of stowage length
All dimensions in mm
Electrically powered wheelchair
Wheelchair
with handrims
Class A Class B Class C
700 1 000 1 000 1 200
© ISO 2014 – All rights reserved 5
---------------------- Page: 10 ----------------------
ISO/TR 13570-2:2014(E)
5.6 Stowage width
5.6.1 Occupant mass group I
Table 19 — Typical stowage width
All dimensions in mm
Wheelchair Electrically powered wheelchair
with handrims
Class A Class B Class C
Folding frame + + + +
Rigid frame +
Table 20 — Recommended maximum limits of stowage width
All dimensions in mm
Electrically powered wheelchair
Wheelchair
with handrims
Class A Class B Class C
Folding frame + + + +
Rigid frame +
5.6.2 Occupant mass group II
Table 21 — Typical stowage width
All dimensions in mm
Electrically powered wheelchair
Wheelchair
with handrims
Class A Class B Class C
Folding frame 250 620 680 700
Rigid frame 500
Table 22 — Recommended maximum limits of stowage width
All dimensions in mm
Electrically powered wheelchair
Wheelchair
with handrims
Class A Class B Class C
Folding frame 300 640 700 720
Rigid frame 520
5.6.3 Occupant mass group III
Table 23 — Typical stowage width
All dimensions in mm
Electrically powered wheelchair
Wheelchair
with handrims
Class A Class B Class C
Folding frame + + + +
Rigid frame +
6 © ISO 2014 – All rights reserved
---------------------- Page: 11 ----------------------
ISO/TR 13570-2:2014(E)
Table 24 — Recommended maximum limits of stowage width
All dimensions in mm
Electrically powered wheelchair
Wheelchair
with handrims
Class A Class B Class C
Folding frame + + + +
Rigid frame +
5.7 Stowage height
5.7.1 Occupant mass group I
Table 25 — Typical stowage height
All dimensions in mm
Electrically powered wheelchair
Wheelchair
with handrims
Class A Class B Class C
Folding frame + + + +
Rigid frame +
Table 26 — Recommended maximum limits of stowage height
All dimensions in mm
Electrically powered wheelchair
Wheelchair
with handrims
Class A Class B Class C
Folding frame + + + +
Rigid frame +
5.7.2 Occupant mass group II and III
Table 27 — Typical stowage height
All dimensions in mm
Wheelchair Electrically powered wheelchair
with handrims
Class A Class B Class C
Folding frame 900 600 720 870
Rigid frame 690
Table 28 — Recommended maximum limits of stowage height
All dimensions in mm
Wheelchair Electrically powered wheelchair
with handrims
Class A Class B Class C
Folding frame 1 090 1 000 1 000 1 000
Rigid frame 690
© ISO 2014 – All rights reserved 7
---------------------- Page: 12 ----------------------
ISO/TR 13570-2:2014(E)
5.8 Rising
5.8.1 Occupant mass group I
Table 29 — Typical rising
All dimensions in mm
Wheelchair
with handrims
+
Table 30 — Recommended maximum limits of rising
All dimensions in mm
Wheelchair
with handrims
+
5.8.2 Occupant mass group II and III
Table 31 — Typical rising
All dimensions in mm
Wheelchair
with handrims
+
Table 32 — Recommended maximum limits of rising
All dimensions in mm
Wheelchair
with handrims
+
5.9 Total mass
5.9.1 Occupant mass group I
Table 33 — Typical total mass
All masses in kilogram
Electrically powered wheelchair
Wheelchair
with handrims
Class A Class B Class C
+ + + +
Table 34 — Recommended maximum limits of the total mass
All masses in kilogram
Electrically powered wheelchair
Wheelchair
with handrims
Class A Class B Class C
+ + + +
8 © ISO 2014 – All rights reserved
---------------------- Page: 13 ----------------------
ISO/TR 13570-2:2014(E)
5.9.2 Occupant mass group II and III
Table 35 — Typical total mass
All masses in kilogram
Electrically powered wheelchair
Wheelchair
with handrims
Class A Class B Class C
16 65 130 150
Table 36 — Recommended maximum limits of the total mass
All masses in kilogram
Electrically powered wheelchair
Wheelchair
with handrims
Class A Class B Class C
20 100 160 200
...
RAPPORT ISO/TR
TECHNIQUE 13570-2
Première édition
2014-06-15
Fauteuils roulants —
Partie 2:
Valeurs types et limites ou dimensions
recommandées, masses et espace
requis pour maneuvres comme
évalués dans l’ISO 7176-5
Wheelchairs —
Part 2: Typical values and recommended limits of dimensions, mass
and manoeuvring space as determined in ISO 7176-5
Numéro de référence
ISO/TR 13570-2:2014(F)
©
ISO 2014
---------------------- Page: 1 ----------------------
ISO/TR 13570-2:2014(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2014
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2014 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO/TR 13570-2:2014(F)
Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Groupes de fauteuils roulants . 2
4.1 Généralités . 2
4.2 Fauteuils roulants avec mains-courantes . 2
4.3 Fauteuils roulants électriques de classe A . 2
4.4 Fauteuils roulants électriques de classe B . 2
4.5 Fauteuils roulants électriques de classe C . 2
4.6 Fauteuils roulants électriques (de type scooter) . 2
5 Valeurs types et limites recommandées pour les mesurages requis .3
5.1 Généralités . 3
5.2 Longueur totale hors tout . 3
5.3 Largeur hors tout . 4
5.4 Hauteur de la poignée . 5
5.5 Longueur en position repliée . 6
5.6 Largeur en position repliée . 6
5.7 Hauteur en position repliée . 8
5.8 Relevage . 8
5.9 Masse totale . 9
5.10 Masse de la partie la plus lourde .10
5.11 Largeur en rotation .10
5.12 Largeur en marche arrière .12
5.13 Diamètre de braquage .14
5.14 Garde au sol .15
5.15 Largeur requise du couloir en angle.16
5.16 Profondeur de porte d’entrée requise .17
5.17 Largeur de couloir requise pour l’ouverture latérale .18
6 Valeurs types et limites recommandées pour les dimensions techniques .19
6.1 Longueur hors tout réduite .19
6.2 Hauteur hors tout .20
6.3 Écart radial des roues pour les groupes d’occupants I, II et III .21
6.4 Écart latéral des roues pour les groupes d’occupants I, II et III .21
6.5 Écart radial des mains-courantes pour les masses I, II et III .22
6.6 Écart latéral des mains-courantes pour les masses I, II et III .22
6.7 Longueur en configuration occupée totale .22
6.8 Longueur en configuration occupée réduite .23
6.9 Largeur en configuration occupée .24
6.10 Hauteur en configuration occupée.25
6.11 Angle de rampe de transition .26
6.12 Empattement .27
6.13 Voie arrière .29
6.14 Voie avant.30
6.15 Carrossage.32
6.16 Pincement pour les groupes d’occupants I, II et III .34
6.17 Inclinaison pour les groupes d’occupants I, II et III .34
6.18 Angle antéropostérieur de chasse pour les groupes d’occupants I, II et III .35
6.19 Angle latéral de chasse pour les groupes d’occupants I, II et III .36
6.20 Chasse de pivot pour les groupes d’occupants I, II et III .36
6.21 Défaut d’alignement des roues pivotantes pour les groupes d’occupants I, II et III .37
© ISO 2014 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO/TR 13570-2:2014(F)

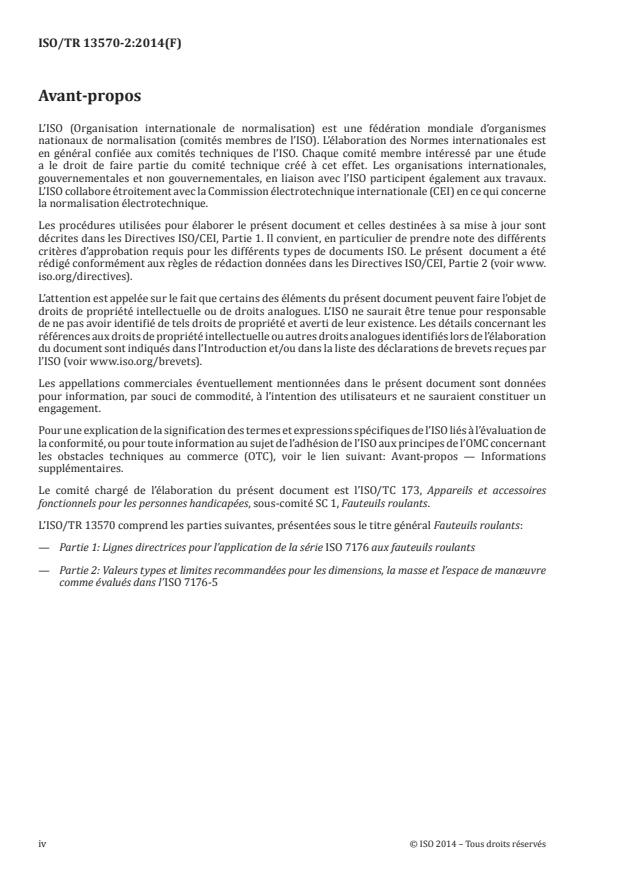

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui concerne
la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/CEI, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/CEI, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l’élaboration
du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de brevets reçues par
l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation de
la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes de l’OMC concernant
les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos — Informations
supplémentaires.
Le comité chargé de l’élaboration du présent document est l’ISO/TC 173, Appareils et accessoires
fonctionnels pour les personnes handicapées, sous-comité SC 1, Fauteuils roulants.
L’ISO/TR 13570 comprend les parties suivantes, présentées sous le titre général Fauteuils roulants:
— Partie 1: Lignes directrices pour l’application de la série ISO 7176 aux fauteuils roulants
— Partie 2: Valeurs types et limites recommandées pour les dimensions, la masse et l’espace de manœuvre
comme évalués dans l’ISO 7176-5
iv © ISO 2014 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO/TR 13570-2:2014(F)
Introduction
La présente partie de l’ISO/TR 13570 a pour objectif de fournir les valeurs types (si des preuves suffisantes
ont été recueillies) et les limites recommandées pour les dimensions et les masses des fauteuils roulants
manuels et électriques ainsi que les scooters. Les valeurs types reposent sur les preuves qui étaient
disponibles fin 2011. Les éléments sont regroupés de façon à refléter leur importance et leur utilité
pour les différents groupes d’utilisateurs de la norme. Des valeurs types sont rapportées lorsque
l’échantillonnage a permis d’obtenir des informations fiables et des contributions sont demandées pour
permettre la publication ultérieure de valeurs actuellement consignées comme étant des Informations
insuffisantes (+).
Ces groupes d’utilisateurs sont:
— occupants de fauteuils roulants — pour les éléments utiles à l’estimation de l’espace requis et de la
manœuvrabilité générale;
— architectes et autorités publiques — pour les éléments liés à l’accessibilité, par exemple, des
logements, ascenseurs, équipements de cuisine et de salle de bain, hébergements ainsi que bâtiments
et zones publics, etc.;
— fabricants, fournisseurs de fauteuils roulants, cliniciens et laboratoires d’essai — pour les éléments
à prendre à compte lors de la fabrication, de l’installation, du réglage, de la réparation et des essais
des fauteuils roulants.
Les principales informations de la présente partie de l’ISO/TR 13570 sont contenues dans deux articles:
L’Article 5 indique les valeurs types et les limites recommandées pour les dimensions et les masses d’un
fauteuil roulant qui sont essentielles pour l’occupant du fauteuil roulant (comme définies et soumises à
essai dans l’ISO 7176-5, Article 8, Mesurages requis). Ces dimensions indiquent à l’occupant du fauteuil
roulant, avant achat, si ce dernier répond à ses exigences et besoins spécifiques. Elles fournissent
également au fabricant de fauteuils roulants des lignes directrices pour de futurs développements. Elles
indiquent à l’occupant du fauteuil roulant l’espace nécessaire au fauteuil roulant et aident les architectes
à aménager les bâtiments et les environnements de façon accessible.
L’Article 6 donne les valeurs types et les limites recommandées pour les dimensions supplémentaires
(comme définies et soumises à essai dans l’ISO 7176-5, Annexe A, Dimensions techniques) qui sont
essentielles au bon fonctionnement du fauteuil roulant (conduite, pilotage, etc.). Elles doivent être
connues par le personnel technique lors de la conception, de la fabrication, des essais, de la réparation,
de l’installation ou du réglage du fauteuil roulant.
Appel à contribution
Pour ce projet, un travail et des efforts importants ont été fournis afin de collecter les informations
relatives aux tableaux figurant dans le présent document. Toutefois, il reste encore des valeurs pour
lesquelles les informations sont insuffisantes (+) dans ces tableaux. Par conséquent, chaque fabricant,
organisme ou expert susceptible d’apporter d’autres informations, de préférence pour les cases vides,
est invité à envoyer toute information utilisable à l’ISO TC173 SC1 GT1 à l’adresse project@tech4life.
com.au.
Si possible, il convient que les éléments fournis comprennent les informations supplémentaires suivantes:
a) informations recueillies;
b) type de fauteuil roulant (avec ou sans mains-courantes);
c) si les modes opératoires de l’ISO 7176-5 ne sont pas utilisés pour les mesurages, la méthode de
mesure employée;
d) le groupe d’occupants I, II ou III spécifié pour le(s) fauteuil(s) roulant(s);
e) la classe de fauteuils roulants A, B ou C (pour les fauteuils roulants électriques);
© ISO 2014 – Tous droits réservés v
---------------------- Page: 5 ----------------------
ISO/TR 13570-2:2014(F)
f) la largeur utile du siège du fauteuil roulant soumis à essai;
g) le nombre d’échantillons d’où proviennent ces informations;
h) si la sélection du fauteuil roulant est conforme à l’Article 6 de l’ISO 7176-5 et si la préparation pour
les mesurages est conforme à l’Article 7 de l’ISO 7176-5;
Toute contribution sera fortement appréciée et le GT1 remercie toute participation.
vi © ISO 2014 – Tous droits réservés
---------------------- Page: 6 ----------------------
RAPPORT TECHNIQUE ISO/TR 13570-2:2014(F)
Fauteuils roulants —
Partie 2:
Valeurs types et limites ou dimensions recommandées,
masses et espace requis pour maneuvres comme évalués
dans l’ISO 7176-5
1 Domaine d’application
La présente partie de l’ISO/TR 13570 fournit les valeurs types et les limites recommandées pour les
dimensions résultant des mesurages effectués conformément à l’ISO 7176-5. Elle indique également
les valeurs types et les limites recommandées pour les dimensions du fauteuil roulant (déplié et plié
ou démonté), l’espace de rotation ou de va-et-vient entre les murs et certaines dimensions utiles pour
estimer l’aptitude à l’emploi du fauteuil roulant ainsi que pour déterminer la masse du fauteuil roulant.
Elle est conçue à l’intention des prescripteurs, cliniciens, occupants ou fabricants de fauteuils roulants.
La présente partie de l’ISO/TR 13570 dresse la liste des valeurs types et des limites recommandées
pour les dimensions lorsque le fauteuil roulant est occupé et de certaines plages de fonctionnement en
cas de tâches spéciales rencontrées dans la vie quotidienne. Elle fournit les valeurs types et les limites
recommandées pour les dimensions techniques essentielles au bon fonctionnement du fauteuil roulant.
Elle s’applique aux fauteuils roulants manuels et électriques (ainsi que les scooters).
2 Références normatives
Les documents ci-après, dans leur intégralité ou non, sont des références normatives indispensables à
l’application du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 7176-5, Fauteuils roulants — Partie 5: Détermination des dimensions, de la masse et de l’espace de
manœuvre
ISO 7176-26, Fauteuils roulants — Partie 26: Vocabulaire
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 7176-5 et l’ISO 7176-26,
ainsi que les suivants s’appliquent.
3.1
informations insuffisantes
+
nombre d’échantillons évalués insuffisant pour produire des valeurs fiables pour ce mesurage
© ISO 2014 – Tous droits réservés 1
---------------------- Page: 7 ----------------------
ISO/TR 13570-2:2014(F)
4 Groupes de fauteuils roulants
4.1 Généralités
Il existe une grande variété de conceptions, types, modèles et tailles de fauteuils roulants. Pour s’adapter
à ces circonstances, tous les modèles de fauteuils roulants sont répertoriés dans un des quatre groupes
principaux.
Ces quatre groupes principaux indiqués en 4.2 à 4.5 comprennent les fauteuils roulants avec mains-
courantes et les fauteuils roulants électriques de classes A, B et C.
Lorsque les mesurages sont effectués, la taille du fauteuil roulant est choisie conformément à l’Article 6
de l’ISO 7176-5 et le fauteuil roulant est équipé et réglé conformément à l’Article 7 de l’ISO 7176-5, pour
le groupe d’occupants respectif.
NOTE À l’heure actuelle, seules les informations relatives aux groupes d’occupants II et III sont disponibles.
Les résultats d’essai présentés sont obtenus à partir des mesurages d’environ 38 modèles différents de fauteuils
roulants (15 fauteuils roulants manuels avec propulsion par main-courante, environ 7 de chaque classe de
fauteuils roulants électriques). L’objectif de la présente partie de l’ISO/TR 13570 étant de fournir des informations
comparables sur des cas types, il n’est pas nécessaire d’étayer ces informations à l’aide de nombres élevés de
fauteuils roulants d’essai et de statistiques exhaustives. Une autre collecte d’informations, notamment concernant
le groupe d’occupants I, les différentes origines et les autres modèles de fauteuils roulants, est envisagée par
l’ISO TC173 SC1 GT1, qui est responsable de l’élaboration de l’ISO 7176-5 et de la présente partie de l’ISO/TR 13570.
4.2 Fauteuils roulants avec mains-courantes
Ce groupe principal comprend les fauteuils roulants à propulsion arrière manuelle par mains-courantes
ainsi que les fauteuils roulants avec mains-courantes à assistance électrique (HAPAW).
4.3 Fauteuils roulants électriques de classe A
Ce groupe principal comprend les fauteuils roulants électriques généralement équipés d’une propulsion
arrière, compacts et manœuvrables mais pas nécessairement capables de négocier des obstacles
extérieurs. Ils sont donc surtout conçus pour une utilisation en intérieur.
4.4 Fauteuils roulants électriques de classe B
Ce groupe principal comprend les fauteuils roulants électriques généralement équipés d’une propulsion
arrière, suffisamment compacts et manœuvrables pour certains environnements intérieurs et capables
de négocier certains obstacles extérieurs. Ils sont donc conçus pour une utilisation en intérieur comme
en extérieur.
4.5 Fauteuils roulants électriques de classe C
Ce groupe principal comprend les fauteuils roulants électriques généralement équipés d’une propulsion
avant, habituellement de taille importante, pas nécessairement conçus pour une utilisation en intérieur
mais capables de parcourir de plus longues distances et de négocier des obstacles extérieurs. Ils sont
donc surtout conçus pour une utilisation en extérieur.
4.6 Fauteuils roulants électriques (de type scooter)
Il s’agit de fauteuils roulants électriques avec timon de direction. Ils sont généralement de taille
importante, pas nécessairement conçus pour l’utilisation en intérieur mais capables de parcourir de
plus longues distances et de négocier des obstacles extérieurs. Ils sont donc surtout conçus pour une
utilisation en extérieur.
NOTE Les valeurs des mesurages réalisés avec les scooters sont fusionnées dans la classe appropriée A, B ou
C d’un fauteuil roulant électrique.
2 © ISO 2014 – Tous droits réservés
---------------------- Page: 8 ----------------------
ISO/TR 13570-2:2014(F)
5 Valeurs types et limites recommandées pour les mesurages requis
5.1 Généralités
Les résultats des essais effectués avec des fauteuils roulants standard et tels que stipulés dans l’Article 8
de l’ISO 7176-5 sont indiqués pour faciliter la compréhension de l’état de l’art et pour fournir leurs limites
recommandées.
Toutes les dimensions des longueurs sont données en millimètres, toutes les dimensions des angles en
degrés et toutes les masses en kilogrammes.
NOTE Voir l’Appel à contribution indiqué dans l’Introduction.
5.2 Longueur totale hors tout
NOTE Pour les fauteuils roulants équipés de repose-jambes et/ou repose-pieds.
5.2.1 Groupe d’occupants I
Tableau 1 — Longueur totale hors tout typique
Toutes les dimensions sont en millimètres
Fauteuil roulant Fauteuil roulant électrique
avec mains-cou-
Classe A Classe B Classe C
rantes
+ + +
Tableau 2 — Limites maximales recommandées pour la longueur totale hors tout
Toutes les dimensions sont en millimètres
Fauteuil roulant Fauteuil roulant électrique
avec mains-cou-
Classe A Classe B Classe C
rantes
+ + +
5.2.2 Groupes d’occupants II et III
Tableau 3 — Longueur totale hors tout typique
Toutes les dimensions sont en millimètres
Fauteuil roulant Fauteuil roulant électrique
avec mains-cou-
Classe A Classe B Classe C
rantes
1 040 1 100 1 170 1 150
Tableau 4 — Limites maximales recommandées pour la longueur totale hors tout
Toutes les dimensions sont en millimètres
Fauteuil roulant Fauteuil roulant électrique
avec mains-cou-
Classe A Classe B Classe C
rantes
1 200 1 200 1 200 1 200
© ISO 2014 – Tous droits réservés 3
---------------------- Page: 9 ----------------------
ISO/TR 13570-2:2014(F)
5.3 Largeur hors tout
5.3.1 Groupe d’occupants I
Tableau 5 — Largeur hors tout typique
Toutes les dimensions sont en millimètres
Fauteuil roulant Fauteuil roulant électrique
avec mains-cou-
Classe A Classe B Classe C
rantes
+ + +
Tableau 6 — Limites maximales recommandées pour la largeur hors tout
Toutes les dimensions sont en millimètres
Fauteuil roulant Fauteuil roulant électrique
avec mains-cou-
Classe A Classe B Classe C
rantes
+ + +
5.3.2 Groupe d’occupants II
Tableau 7 — Largeur hors tout typique
Toutes les dimensions sont en millimètres
Fauteuil roulant Fauteuil roulant électrique
avec mains-cou-
Classe A Classe B Classe C
rantes
640 620 680 700
Tableau 8 — Limites maximales recommandées pour la largeur hors tout
Toutes les dimensions sont en millimètres
Fauteuil roulant Fauteuil roulant électrique
avec mains-cou-
Classe A Classe B Classe C
rantes
700 700 700 700
5.3.3 Groupe d’occupants III
Tableau 9 — Largeur hors tout typique
Toutes les dimensions sont en millimètres
Fauteuil roulant Fauteuil roulant électrique
avec mains-cou-
Classe A Classe B Classe C
rantes
+ + +
4 © ISO 2014 – Tous droits réservés
---------------------- Page: 10 ----------------------
ISO/TR 13570-2:2014(F)
Tableau 10 — Limites maximales recommandées pour la largeur hors tout
Toutes les dimensions sont en millimètres
Fauteuil roulant Fauteuil roulant électrique
avec mains-cou-
Classe A Classe B Classe C
rantes
+ + +
5.4 Hauteur de la poignée
5.4.1 Groupe d’occupants I
Tableau 11 — Hauteur typique de la poignée
Toutes les dimensions sont en millimètres
Fauteuil roulant Fauteuil roulant électrique
avec mains-cou-
Classe A Classe B Classe C
rantes
+ + +
Tableau 12 — Limites maximales recommandées pour la hauteur de la poignée
Toutes les dimensions sont en millimètres
Fauteuil roulant Fauteuil roulant électrique
avec mains-cou-
Classe A Classe B Classe C
rantes
1 090 1 090 1 090 1 090
5.4.2 Groupes d’occupants II et III
Tableau 13 — Hauteur typique de la poignée
Toutes les dimensions sont en millimètres
Fauteuil roulant Fauteuil roulant électrique
avec mains-cou-
Classe A Classe B Classe C
rantes
900 920 960 960
Tableau 14 — Limites maximales recommandées pour la hauteur de la poignée
Toutes les dimensions sont en millimètres
Fauteuil roulant Fauteuil roulant électrique
avec mains-cou-
Classe A Classe B Classe C
rantes
1 090 1 090 1 090 1 090
© ISO 2014 – Tous droits réservés 5
---------------------- Page: 11 ----------------------
ISO/TR 13570-2:2014(F)
5.5 Longueur en position repliée
5.5.1 Groupe d’occupants I
Tableau 15 — Longueur typique en position repliée
Toutes les dimensions sont en millimètres
Fauteuil roulant Fauteuil roulant électrique
avec mains-cou-
Classe A Classe B Classe C
rantes
+ + +
Tableau 16 — Limites maximales recommandées pour la longueur en position repliée
Toutes les dimensions sont en millimètres
Fauteuil roulant Fauteuil roulant électrique
avec mains-cou-
Classe A Classe B Classe C
rantes
+ + +
5.5.2 Groupes d’occupants II et III
Tableau 17 — Longueur typique en position repliée
Toutes les dimensions sont en millimètres
Fauteuil roulant Fauteuil roulant électrique
avec mains-cou-
Classe A Classe B Classe C
rantes
630 920 950 1 050
Tableau 18 — Limites maximales recommandées pour la longueur en position repliée
Toutes les dimensions sont en millimètres
Fauteuil roulant Fauteuil roulant électrique
avec mains-cou-
Classe A Classe B Classe C
rantes
700 1 000 1 000 1 200
5.6 Largeur en position repliée
5.6.1 Groupe d’occupants I
Tableau 19 — Largeur typique en position repliée
Toutes les dimensions sont en millimètres
Fauteuil Fauteuil roulant électrique
roulant avec
mains-cou-
rantes
Classe A Classe B Classe C
Cadre pliant + + + +
Cadre rigide +
6 © ISO 2014 – Tous droits réservés
---------------------- Page: 12 ----------------------
ISO/TR 13570-2:2014(F)
Tableau 20 — Limites maximales recommandées pour la largeur en position repliée
Toutes les dimensions sont en millimètres
Fauteuil roulant Fauteuil roulant électrique
avec mains-cou-
Classe A Classe B Classe C
rantes
Cadre pliant + + + +
Cadre rigide +
5.6.2 Groupe d’occupants II
Tableau 21 — Largeur typique en position repliée
Toutes les dimensions sont en millimètres
Fauteuil roulant Fauteuil roulant électrique
avec mains-cou-
Classe A Classe B Classe C
rantes
Cadre pliant 250 620 680 700
Cadre rigide 500
Tableau 22 — Limites maximales recommandées pour la largeur en position repliée
Toutes les dimensions sont en millimètres
Fauteuil roulant Fauteuil roulant électrique
avec mains-cou-
Classe A Classe B Classe C
rantes
Cadre pliant 300 640 700 720
Cadre rigide 520
5.6.3 Groupe d’
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
