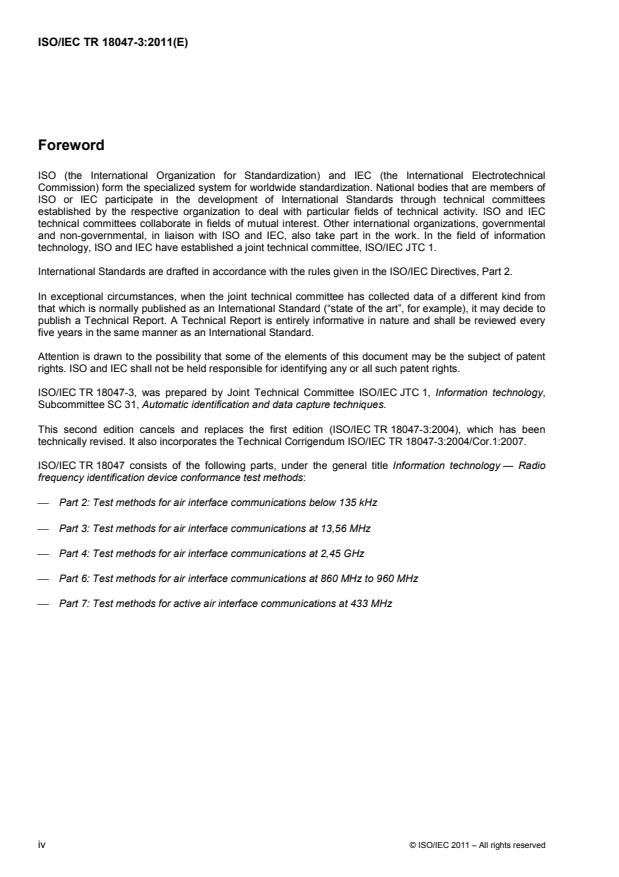

Foreword
ISO (the International Organization for Standardization) and IEC (the International Electrotechnical
Commission) form the specialized system for worldwide standardization. National bodies that are members of
ISO or IEC participate in the development of International Standards through technical committees
established by the respective organization to deal with particular fields of technical activity. ISO and IEC
technical committees collaborate in fields of mutual interest. Other international organizations, governmental
and non-governmental, in liaison with ISO and IEC, also take part in the work. In the field of information
technology, ISO and IEC have established a joint technical committee, ISO/IEC JTC 1.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
In exceptional circumstances, when the joint technical committee has collected data of a different kind from
that which is normally published as an International Standard (βstate of the artβ, for example), it may decide to
publish a Technical Report. A Technical Report is entirely informative in nature and shall be reviewed every
five years in the same manner as an International Standard.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO and IEC shall not be held responsible for identifying any or all such patent rights.
ISO/IEC TR 18047-3, was prepared by Joint Technical Committee ISO/IEC JTC 1, Information technology,
Subcommittee SC 31, Automatic identification and data capture techniques.
This second edition cancels and replaces the first edition (ISO/IEC TR 18047-3:2004), which has been
technically revised. It also incorporates the Technical Corrigendum ISO/IEC TR 18047-3:2004/Cor.1:2007.
ISO/IEC TR 18047 consists of the following parts, under the general title Information technology β Radio
frequency identification device conformance test methods:
β― Part 2: Test methods for air interface communications below 135 kHz
β― Part 3: Test methods for air interface communications at 13,56 MHz
β― Part 4: Test methods for air interface communications at 2,45 GHz
β― Part 6: Test methods for air interface communications at 860 MHz to 960 MHz
β― Part 7: Test methods for active air interface communications at 433 MHz
iv Β© ISO/IEC 2011 β All rights reserved
Introduction
ISO/IEC 18000 defines the air interfaces for radio frequency identification (RFID) devices used in item
management applications. ISO/IEC 18000-3 defines the air interface for these devices operating in the
13,56 MHz Industrial, Scientific, and Medical (ISM) band and used in these applications.
The purpose of ISO/IEC TR 18047 is to provide test methods for conformance with the various parts of
ISO/IEC 18000.
Each part of ISO/IEC TR 18047 contains all measurements required to be made on a product in order to
establish whether it conforms to the corresponding part of ISO/IEC 18000. For ISO/IEC TR 18047-3, each
product needs to be assessed following either the procedure defined for Mode 1, for Mode 2 or for Mode 3.
Β© ISO/IEC 2011 β All rights reserved v
TECHNICAL REPORT ISO/IEC TR 18047-3:2011(E)
Information technology β Radio frequency identification device
conformance test methods β
Part 3:
Test methods for air interface communications at 13,56 MHz
1 Scope
This part of ISO/IEC TR 18047 defines test methods for determining the conformance of radio frequency
identification devices (tags and interrogators) for item management with the specifications given in
ISO/IEC 18000-3, but does not apply to the testing of conformity with regulatory or similar requirements.
The test methods require only that the mandatory functions, and any optional functions which are
implemented, be verified. This can, in appropriate circumstances, be supplemented by further, application-
specific functionality criteria that are not available in the general case.
This part of ISO/IEC TR 18047 includes the following interrogator and tag conformance parameters:
β― mode-specific conformance parameters including nominal values and tolerances;
β― parameters that apply directly affecting system functionality and inter-operability.
This part of ISO/IEC TR 18047 does not include the following:
β― parameters that are already included in regulatory test requirements;
β― high-level data encoding conformance test parameters (these are specified in ISO/IEC 15962).
Clause 5 describes all necessary conformance tests, while 5.3 applies to Mode 1 products only, 5.4 applies to
Mode 2 products only and 5.5 applies to Mode 3 (mandatory ASK part) only.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO/IEC 7810, Identification cards β Physical characteristics
ISO/IEC 18000-1, Information technology β Radio frequency identification for item management β Part 1:
Reference architecture and definition of parameters to be standardized
ISO/IEC 18000-3, Information technology β Radio frequency identification for item management β Part 3:
Parameters for air interface communications at 13,56 MHz
ISO/IEC 19762 (all parts), Information technology β Automatic identification and data capture (AIDC)
techniques β Harmonized vocabulary
Β© ISO/IEC 2011 β All rights reserved 1
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO/IEC 19762 (all parts) apply.
4 Symbols and abbreviated terms
ar reference tag width
asp air spacing
br reference tag height
ca calibration coil width
cb calibration coil height
co calibration coil corner radius
dis distance between test interrogator antenna and sense coils
DUT device under test
fc frequency of the operating field
fs frequency of sub-carrier
H maximum field strength of the interrogator antenna field
max
H minimum field strength of the interrogator antenna field
min
lx length of test interrogator assembly connection cable
lya test interrogator and sense coil PCB width
lyb test interrogator and sense coil PCB height
lyd test interrogator coil diameter
lyw test interrogator coil track width
nr number of turns of reference tag
oa calibration coil outline width
ob calibration coil outline height
PCB printed circuit board
rs sense coil corner radius
sa sense coil width
sb sense coil height
sr reference tag track spacing
wr reference tag track width
2 Β© ISO/IEC 2011 β All rights reserved
5 Conformance tests for ISO/IEC 18000-3 β 13,56 MHz
5.1 General
This part of ISO/IEC TR 18047 specifies a series of tests to determine the conformance of interrogators and
tags. The results of these tests shall be compared with the values of the parameters specified in
ISO/IEC 18000-3 to determine whether the interrogator-under-test or tag-under-test conforms.
Unless otherwise specified, the tests in this part of ISO/IEC TR 18047 shall be applied exclusively to RFID
tags and interrogators defined in ISO/IEC 18000-3 Mode 1, Mode 2 and Mode 3.
5.2 Default conditions applicable to the test methods
5.2.1 Test environment
Unless otherwise specified, testing shall take place in an environment of temperature 23 Β°C +/- 3 Β°C
(73 Β°F +/- 5 Β°F) and of relative humidity 40 % to 60 %.
5.2.2 Pre-conditioning
Where pre-conditioning is required by the test method, the identification tags to be tested shall be conditioned
to the test environment for a period of 24 h before testing.
5.2.3 Default tolerance
Unless otherwise specified, a default tolerance of +/- 5 % shall be applied to the quantity values given to
specify the characteristics of the test equipment (e.g. linear dimensions) and the test method procedures (e.g.
test equipment adjustments).
5.2.4 Spurious inductance
Resistors and capacitors should have negligible inductance.
5.2.5 Total measurement uncertainty
The total measurement uncertainty for each quantity determined by these test methods shall be stated in the
test report.
NOTE Basic information is given in ISO/IEC Guide 98-3:2008.
5.3 Conformance tests for ISO/IEC 18000-3 Mode 1
5.3.1 General
The conformance tests for ISO/IEC 18000-3 mode 1 are described independent of the tag size. For tests of
tags smaller or equal to ID-1 (as defined in ISO/IEC 7810) all dimensions are specified in Annex A, while
Annex B applies to larger tags.
5.3.2 Test apparatus and test circuits
This clause defines the test apparatus and test circuits for verifying the operation of a tag or an interrogator
according to the base standard, ISO/IEC 18000-3. The test apparatus includes:
β’ Calibration coil (see 5.3.2.1)
β’ Test interrogator assembly (see 5.3.2.2)
Β© ISO/IEC 2011 β All rights reserved 3
β’ Reference tag (see 5.3.2.4)
β’ Digital sampling oscilloscope (see 5.3.2.5).
These are described in the following clauses.
5.3.2.1 Calibration coil
This clause defines the size, thickness and characteristics of the calibration coil PCB.
5.3.2.1.1 Size of the Calibration coil
The calibration coil PCB consists of an area, which has the height and width defined in Figure 1 β Example
calibration coil containing a single turn coil concentric with the tag outline.
Outline oa x ob
connections
Coil ca x cb
1 turn
Figure 1 β Example calibration coil
5.3.2.1.2 Thickness and material of the calibration coil substrate
The thickness of the calibration coil PCB shall be 0,76 mm +/- 10 %. It shall be constructed of a suitable
insulating material such as FR4 or equivalent.
5.3.2.1.3 Coil characteristics
The coil on the calibration coil PCB shall have one turn. The outer size of the coil shall be as defined in
Figure 1 β Example calibration coil with a corner radius co.
The coil is made as a printed coil on PCB plated with 35 Β΅m copper. Track width shall be 500 Β΅m +/- 20 %.
The size of the connection pads shall be 1,5 mm Γ 1,5 mm.
A high impedance oscilloscope probe (e.g. >1 Mβ¦, <14 pF) shall be used to measure the open circuit voltage
in the coil. The resonant frequency of the whole set (calibration coil, connecting leads and probe) shall be
above 60 MHz.
5.3.2.2 Test interrogator assembly
The test interrogator assembly for load modulation consists of an interrogator antenna and two parallel sense
coils: sense coil A and sense coil B. The test set-up is shown in Figure 2 β Example test set-up. The sense
coils are connected such that the signal from one coil is in opposite phase to the other. The 50 β¦
potentiometer P1 serves to fine adjust the balance point when the sense coils are not loaded by a tag or any
magnetically coupled circuit. The capacitive load of the probe including its parasitic capacitance shall be less
than 14 pF.
IMPORTANT The capacitance of the connections and oscilloscope probe should be kept to a minimum for reproducibility.
4 Β© ISO/IEC 2011 β All rights reserved
+ +
sense coil B
220 Ohm
- -
P1
identical length
twisted pairs of less
50 Ohm
than lx mm
220 Ohm
Interrogator
probe
antenna
+ +
sense coil A
- -
to
oscilloscope
NOTE The values for the parameters are listed in Table A.2 β Definition of test interrogator for ID-1 or smaller.
Figure 2 β Example test set-up
5.3.2.2.1 Test interrogator antenna
The test interrogator antenna shall have a diameter and a construction conforming to the drawings in Annex C.
The tuning of the antenna may be accomplished with the procedure given in Annex D.
5.3.2.2.2 Sense coils
The size and the sense coil construction shall conform to the drawings in Annex E.
5.3.2.3 Assembly of test interrogator
The sense coils and test interrogator antenna shall be assembled parallel to each other. The sense and
antenna coils shall be coaxial and the distance between the active conductors shall be as defined in
Figure 3 β Test interrogator assembly. The distance between the coil in the DUT and the coil of the test
interrogator antenna shall be equal to the distance between the calibration coil and the coil of the test
interrogator antenna.
Β© ISO/IEC 2011 β All rights reserved 5
dis dis
active
conductors
DUT
asp air
calibration coil
spacing
sense coil b
Interrogator
sense coil a
antenna
NOTE 1 The asp air spacing avoids parasitic effects such as detuning by closer spacing or ambiguous results due to
noise and other environmental effects.
NOTE 2 The values for the parameters are listed in Table A.2 β Definition of test interrogator for ID-1 or smaller.
Figure 3 β Test interrogator assembly
5.3.2.4 Reference tags
Reference tags are defined
β― to test H and H produced by an interrogator (under conditions of loading by a tag) and thus to
min max
test the ability of an interrogator to power a tag
β― to generate the minimum tag reply load modulation signal.
5.3.2.4.1 Reference tag for interrogator power
The schematic for the power test is shown in Annex F. Power dissipation can be set by the resistor R1 or R2,
in order to measure H and H respectively as defined in clause 5.3.4.1.2. The resonant frequency can be
min max
adjusted with C2.
5.3.2.4.2 Reference tag for load modulation reception test
A suggested schematic for the load modulation reception test is shown in Annex G. The load modulation can
be chosen to be resistive or reactive.
This reference tag is calibrated by using the test interrogator assembly as follows:
The reference tag is placed in the position of the DUT. The load modulation signal amplitude is measured as
described in clause 5.3.3. This amplitude should correspond to the minimum amplitude at all values of field
strength required by the base standard, ISO/IEC 18000-3.
5.3.2.4.3 Dimensions of the reference tags
The reference tag which is used for the measurements has to be described in the measurement report.
Figure 4 β Example of an ISO card sized reference tag shows as an example an ISO card sized reference
tag which consists of an area containing a coil which has the same height and width as those defined in
ISO/IEC 7810 for ID-1 type.
6 Β© ISO/IEC 2011 β All rights reserved
An area external to this, containing the circuitry that emulates the required tag functions, is appended so as to
allow insertion into the test set-ups described below and so as to cause no interference to the tests.
Example outline ISO/
Coil
Circuitry
IEC 7810 ID-1 type
172 mm
Figure 4 β Example of an ISO card sized reference tag
5.3.2.4.4 Thickness of the reference tag board
The thickness of the reference tag active area shall be 0,76 mm +/- 10 %.
5.3.2.4.5 Coil characteristics
The coil in the active area of the reference tag shall have nr turns and shall be concentric with the area
outline.
The outer size of the coils shall be ar x br.
The coil is printed on PCB plated with 35 Β΅m copper.
Track width shall be wr and spacing shall be sr.
NOTE The values for the parameters are listed in Table A.3.
5.3.2.5 Digital sampling oscilloscope
The digital sampling oscilloscope shall be capable of sampling at a rate of at least 100 million samples per
second with a resolution of at least 8 bits at optimum scaling. The oscilloscope should have the capability to
output the sampled data as a text file to facilitate mathematical and other operations such as windowing on
the sampled data using external software programs. An example of the program is shown in Annex H.
5.3.3 Functional test β tag
5.3.3.1 Purpose
The purpose of this test is to determine the amplitude of the tag load modulation signal within the operating
field range [H , H ] as specified in the base standard, ISO/IEC 18000-3 and the functionality of the tag with
min max
the modulation under emitted fields as defined in ISO/IEC 18000-3 parameter table for tag to interrogator link
(reference M1-Tag:7).
5.3.3.2 Test procedure
Step 1: The load modulation test circuit of Figure 2 β Example test set-up and the test interrogator assembly
of Figure 3 β Test interrogator assembly are used.
The RF power delivered by the signal generator to the test interrogator antenna shall be adjusted to produce
the required field strength (H and H ) and modulation waveforms defined in ISO/IEC 18000-3 as
min max
measured by the calibration coil without any tag. The output of the load modulation test circuit of Figure 2 β
Example test set-up is connected to a digital sampling oscilloscope. The 50 β¦ potentiometer P1 shall be
trimmed to minimize the residual carrier. This signal shall be at least 40 dB lower than the signal obtained by
shorting one sense coil.
Β© ISO/IEC 2011 β All rights reserved 7
Step 2: The tag under test shall be placed in the DUT position, concentric with sense coil A. The RF drive into
the test interrogator antenna shall be re-adjusted to the required field strength.
IMPORTANT Care should be taken to apply a proper synchronization method for low amplitude load modulation.
Exactly two sub-carrier cycles of the sampled modulation waveform shall be Fourier transformed. A discrete
Fourier transformation with a scaling such that a pure sinusoidal signal results in its peak magnitude shall be
used. To minimize transient effects, a sub-carrier cycle immediately following a non-modulating period must
be avoided. In case of two sub-carrier frequencies this procedure shall be repeated for the second sub-carrier
frequency.
The resulting amplitudes of the upper sideband(s) at fc + fs1 (and fc + fs2 if both are present) and the lower
sideband(s) at fc - fs1 (and fc - fs2, if present) respectively shall be above the value defined in the base
standard, ISO/IEC 18000-3.
An appropriate command sequence as defined in the base standard, ISO/IEC 18000-3 shall be sent by the
test interrogator to obtain a signal or load modulation response from the tag.
5.3.3.3 Test report
The test report shall give the measured amplitudes of the upper sideband(s) at fc + fs1 (and fc + fs2, if
present) and the lower sideband(s) at fc - fs1 (and fc - fs2, if present) and the applied fields and modulations.
The pass/fail condition is determined by the values defined in ISO/IEC 18000-3 parameter table for tag to
interrogator link (reference M1-Tag:7).
5.3.4 Functional test β interrogator
5.3.4.1 Interrogator field strength and power transfer
5.3.4.1.1 Purpose
This test measures the field strength produced by an interrogator with its specified antenna in its operating
volume as defined in accordance with the base standard, ISO/IEC 18000-3. The test procedure of clause
5.3.4.1.2 is also used to determine that the interrogator with its specified antenna generates a field not higher
than the value specified in ISO/IEC 18000-3 parameter table for interrogator to tag link (reference M1-Int:3 for
H and reference M1-Int:3a for H ).
max min
This test uses a reference tag as defined in Annex F to determine that a specific interrogator to be tested is
able to supply a certain power to a tag placed anywhere within the defined operating volume.
5.3.4.1.2 Test procedure
Procedure for H test:
max
1) Tune the reference tag to 13,56 MHz.
NOTE The resonant frequency of the reference tag is measured by using an impedance analyzer or a
LCR-meter connected to a calibration coil. The coil of the reference tag should be placed at a distance of 10 mm
from the calibration coil, with the axes of the two coils being congruent. The resonant frequency is that
frequency at which the resistive part of the measured complex impedance is at maximum.
2) Set Jumper J1 to position b to activate R2.
3) Sweep the reference tag coaxially with the antenna through the defined operating volume of the
interrogator under test at a maximum rate of 1 cm/s.
4) The DC voltage (V ) across resistor R3 (Annex F) is measured with a high impedance voltmeter
DC
and shall not exceed 3 V where the load resistor parallel to the coil L is set to R2 and the field
strength equals H .
max
8 Β© ISO/IEC 2011 β All rights reserved
Procedure for H test:
min
1) Tune the reference tag to 13,56 MHz.
2) Set Jumper J1 to position a to activate R1.
3) Sweep the reference tag coaxially with the antenna through the defined operating volume of the
interrogator under test at a maximum rate of 1 cm/s.
4) The DC voltage (V ) across resistor R3 is measured with a high impedance voltmeter and shall
DC
exceed 3 V where the load resistor parallel to the coil L is set to R1 and the field strength equals H .
min
5.3.4.1.3 Test report
The test report shall give the measured values for V at H and H under the defined conditions. The
DC min max
pass/fail condition is determined by the values defined in ISO/IEC 18000-3 parameter table for interrogator to
tag link (reference M1-Int:3 for H and reference M1-Int:3a for H ).
max min
5.3.4.2 Modulation index and waveform
5.3.4.2.1 Purpose
This test is used to determine the index of modulation of the interrogator field as well as the rise and fall times
and the overshoot values as defined in ISO/IEC 18000-3 M1-Int:7d parameter table for interrogator to tag link
(reference M1-Int:7, reference M1-Int:7d, figure M1-1 and figure M1-2) within the defined operating volume.
5.3.4.2.2 Test procedure
The calibration coil is positioned anywhere within the defined operating volume, and the modulation index and
waveform characteristics are determined from the induced voltage on the coil displayed on a suitable
oscilloscope.
5.3.4.2.3 Test report
The test report shall give the measured modulation index of the interrogator field, the rise and fall times and
the overshoot values within the defined operating volume. The pass/fail condition is determined by the values
defined in ISO/IEC 18000-3 parameter table for interrogator to tag link (reference M1-Int:7, reference
M1-Int:7d, figure M1-1 and figure M1-2).
5.3.4.3 Load modulation reception (informative only)
This is an indirect test of the ability of the interrogator to receive a minimum signal from the tag. This test
verifies that an interrogator correctly detects the load modulation of a tag that conforms to the base standard,
ISO/IEC 18000-3. It is supposed that the interrogator has means to indicate correct reception of the
sub-carrier(s) produced by a test tag.
Annex G shows a circuit which can be used in conjunction with the test apparatus to determine the sensitivity
of an interrogator to load modulation within the defined operating volume.
The pass/fail condition is determined by the values defined in ISO/IEC 18000-3 parameter table for tag to
interrogator link (reference M1-Tag:7). Failure under this criterion shall not be interpreted as failure of
conformance for an otherwise conforming interrogator.
Β© ISO/IEC 2011 β All rights reserved 9
5.4 Conformance tests for ISO/IEC 18000-3 Mode 2
5.4.1 General
The conformance tests for ISO/IEC 18000-3 Mode 2 are described independent of the tag size. For tests of tags
smaller than or equal to ID-1 all dimensions are specified in Annex A, while Annex B applies for all other cases.
The manufacturer shall specify the tag H and H and the minimum tag reply load modulation at H and
max min max
H .
min
The tag reply load modulation is measured as described in 5.4.3.2.
5.4.2 Test apparatus and test circuits
This clause defines the test apparatus and test circuits for verifying the operation of a tag or an interrogator
according to the base standard, ISO/IEC 18000-3. The test apparatus includes:
β Calibration coil
β Test interrogator assembly
β Reference tags
These are described in the following clauses.
5.4.2.1 Calibration coil
See 5.3.2.1.
5.4.2.2 Test interrogator assembly
See 5.3.2.2.
For ISO/IEC 18000-3 Mode 2 a resistance of 85 β¦ shall be connected across the output of the test
interrogator measurement circuit in Figure 2 (between P1 and ground).
5.4.2.2.1 Test interrogator antenna
See 5.3.2.2.1.
For ISO/IEC 18000-3 Mode 2 the impedance matching network in Figure C.3 β Impedance matching network
shall be altered to be a tuning network. The components for the tuning network shall be:
β C1 selected and adjusted such that the test interrogator antenna is series resonant at 13,56 MHz.
β C2 to C4 omitted (open circuit)
β R zero (closed circuit)
ext
For ISO/IEC 18000-3 Mode 2 the power driver, tuning network and test interrogator antenna shall provide the
manufacturer specified field strengths (H and H ) and modulation as specified in the base standard,
max min
ISO/IEC 18000-3.
For ISO/IEC 18000-3 Mode 2 the power driver output impedance is not constrained to 50 β¦ and is not
required to provide an adjustable range of modulation index for amplitude modulation.
IMPORTANT In order to avoid adverse effects on the measurement results due to reflection, the connection between the
power driver and the test interrogator antenna should be kept as short as possible.
10 Β© ISO/IEC 2011 β All rights reserved
5.4.2.2.2 Sense coils
See 5.3.2.2.2.
5.4.2.3 Assembly of test interrogator
See 5.3.2.3.
5.4.2.4 Reference tags
Reference tags are defined:
β― to test H and H produced by an interrogator (under conditions of loading by a tag) and thus to
min max
test the ability of an interrogator to power a tag
β― to generate the minimum tag reply load modulation signal.
5.4.2.4.1 Reference tag for interrogator power
See 5.3.2.4.1.
This reference tag shall be calibrated in accordance with Annex B clause B.8.
5.4.2.4.2 Reference tag for load modulation reception test
See 5.3.2.4.2
For ISO/IEC 18000-3 Mode 2 the load modulation shall be resistive only.
For ISO/IEC 18000-3 Mode 2 the load switching signal shall be as per the base standard, ISO/IEC 18000-3.
This reference tag is calibrated using the procedure described in clause 5.4.3.2. Adjusting or modifying the
value of Rmod1 and Rmod2 (see Annex G) sets the tag reply load modulation amplitude.
5.4.2.4.3 Dimensions of the reference tags
See 5.3.2.4.3.
5.4.3 Functional test β tag
5.4.3.1 Purpose
The purpose of this test is to determine the amplitude of the tag reply load modulation signal within the
specified operating field strength range [H , H ] and functionality of the tag with modulation under emitted
min max
fields as defined in the base standard, ISO/IEC 18000-3.
5.4.3.2 Test procedure
This test uses the test interrogator assembly (see 5.4.2.2).
The RF power delivered by the signal generator to the test interrogator antenna shall be adjusted to the
required field strength and modulation waveforms (see 5.4.4.2) as measured by the calibration coil without
any tag. The output of the load modulation test circuit of Figure 2 is connected to a digital sampling
oscilloscope. The 50 β¦ potentiometer P1 shall be trimmed to minimise the residual carrier. This signal shall be
at least 40 dB lower than the signal obtained by shorting one sense coil.
The tag under test shall be placed in the DUT position, concentric with sense coil A. The RF drive into the test
interrogator antenna shall be re-adjusted to the required field strength. The output of the load modulation test
circuit shall then be connected via a coax cable to a 50 β¦ input spectrum analyser.
Β© ISO/IEC 2011 β All rights reserved 11
An appropriate command sequence as defined in the base standard, ISO/IEC 18000-3 shall be sent by the
interrogator to obtain a load modulation response from the tag. (When calibrating the reference tag (see
5.4.2.4.2) the load modulation is provided by applying the load switching signal.)
The resulting sidebands at the spectrum analyser shall be greater than or equal to the value for tag reply load
modulation as specified by the manufacturer.
IMPORTANT The sensitivity of the test set up is affected by the settings of the spectrum analyzer and care must be
taken to set the spectrum analyzer to maintain consistent test results.
5.4.3.3 Test report
The test report shall give the measured amplitudes of the sidebands and the applied fields and modulations
for all sub-carriers.
5.4.4 Functional test β interrogator
5.4.4.1 Interrogator field strength and power transfer
5.4.4.1.1 Purpose
This test measures that the field strength produced by an interrogator with its specified antenna in its
operating volume is no greater than a specified maximum value and no less than a specified minimum value,
and therefore determines that the interrogator will correctly power a tag within the operating volume.
This test uses a reference tag (see 5.4.2.4.1).
5.4.4.1.2 Test procedure
See 5.3.4.1.3.
5.4.4.1.3 Test report
The test report shall give the measured values for V at H and H under the defined conditions.
DC min max
5.4.4.2 Modulation phase shift waveform
5.4.4.2.1 Purpose
This test is used to determine the phase shift waveform characteristics of the interrogator field as defined in
the base standard, ISO/IEC 18000-3 within the defined operating volume.
5.4.4.2.2 Test procedure
The calibration coil (see 5.4.2.1) is positioned anywhere within the defined operating volume.
An unmodulated 13,56 MHz reference signal (synchronous with the 13,56 MHz interrogator clock) and the
calibration coil output are both connected to a phase discriminator. The interrogator shall have means to
provide such reference signal. The phase shift waveform characteristics are displayed on a suitable
oscilloscope via the discriminator output.
5.4.4.2.3 Test report
The test report shall give the measured phase shift times.
12 Β© ISO/IEC 2011 β All rights reserved
5.4.4.3 Load modulation reception (informative only)
This is an indirect test of the ability of the interrogator to receive a minimum signal from the tag. This test
verifies that an interrogator correctly detects the reply load modulation of a tag, which conforms to the base
standard. ISO/IEC 18000-3. It is supposed that the interrogator has means to indicate correct reception of the
sub-carrier(s) produced by a test tag.
A reference tag (see 5.4.2.4.2) can be used in conjunction with the test apparatus defined in Annex G, which
shows a circuit that can be used to determine the sensitivity of an interrogator to load modulation within the
defined operating volume.
The pass/fail condition is determined by the values defined in ISO/IEC 18000-3 parameter table for tag to
interrogator link (reference M2-Tag:7). Failure under this criterion shall not be interpreted as failure of
conformance for an otherwise conforming interrogator.
5.5 Conformance tests for ISO/IEC 18000-3 Mode 3 (mandatory ASK part)
5.5.1 General
The conformance tests for ISO/IEC 18000-3 mode 3 are described independent of the tag size. For tests of
tags smaller or equal to ID-1 (as defined in ISO/IEC 7810) all dimensions are specified in Annex A, while
Annex B applies to larger tags.
5.5.2 Test apparatus and test circuits
This clause defines the test apparatus and test circuits for verifying the operation of a tag or an interrogator
according to the base standard, ISO/IEC 18000-3. The test apparatus includes:
β― Calibration coil (see 5.5.2.1)
β― Test interrogator assembly (see 5.5.2.2)
β― Reference tag (see 5.5.2.4)
β― Digital sampling oscilloscope (see 5.5.2.5).
These are described in the following clauses.
5.5.2.1 Calibration coil
This clause defines the size, thickness and characteristics of the calibration coil PCB.
5.5.2.1.1 Size of the Calibration coil
The calibration coil PCB consists of an area, which has the height and width defined in Figure 5 containing a
single turn coil concentric with the tag outline.
Outline
oa x ob
connections
Coil ca x cb
1 turn
Figure 5 β Example calibration coil
Β© ISO/IEC 2011 β All rights reserved 13
5.5.2.1.2 Thickness and material of the calibration coil substrate
The thickness of the calibration coil PCB shall be 0,76 mm +/- 10 %. It shall be constructed of a suitable
insulating material such as FR4 or equivalent.
5.5.2.1.3 Coil characteristics
The coil on the calibration coil PCB shall have one turn. The outer size of the coil shall be as defined in
Figure 5 with a corner radius co.
The coil is made as a printed coil on PCB plated with 35 Β΅m copper. Track width shall be 500 Β΅m +/- 20 %.
The size of the connection pads shall be 1,5 mm Γ 1,5 mm.
A high impedance oscilloscope probe (e.g. >1 Mβ¦, <14 pF) shall be used to measure the open circuit voltage
in the coil. The resonant frequency of the whole set (calibration coil, connecting leads and probe) shall be
above 60 MHz.
5.5.2.2 Test interrogator assembly
The test interrogator assembly for load modulation consists of an interrogator antenna and two parallel sense
coils: sense coil A and sense coil B. The test set-up is shown in Figure 6. The sense coils are connected such
that the signal from one coil is in opposite phase to the other. The 50 β¦ potentiometer P1 serves to fine adjust
the balance point when the sense coils are not loaded by a tag or any magnetically coupled circuit. The
capacitive load of the probe including its parasitic capacitance shall be less than 14pF.
IMPORTANT The capacitance of the connections and oscilloscope probe should be kept to a minimum for reproducibility.
+ +
sense coil B
220 Ohm
- -
P1
identical length
twisted pairs of less
50 Ohm
than lx mm
220 Ohm
Interrogator
probe
antenna
+ +
sense coil A
- -
to
oscilloscope
Figure 6 β Example test set-up
5.5.2.2.1 Test interrogator antenna
The test interrogator antenna shall have a diameter and a construction conforming with the drawings in
Annex C. The tuning of the antenna may be accomplished with the procedure given in Annex D.
14 Β© ISO/IEC 2011 β All rights reserved
5.5.2.2.2 Sense coils
The size and the sense coil construction shall conform with the drawings in Annex E.
5.5.2.3 Assembly of test interrogator
The sense coils and test interrogator antenna shall be assembled parallel to each other. The sense and
antenna coils shall be coaxial and the distance between the active conductors shall be as defined in
Figure 7 β Test interrogator assembly. The distance between the coil in the DUT and the coil of the test
interrogator antenna shall be equal to the distance between the calibration coil and the coil of the test
interrogator antenna.
dis dis
active
conductors
DUT
asp air
calibration coil
spacing
sense coil b
Interrogator
sense coil a
antenna
NOTE 1 The asp air spacing avoids parasitic effects such as detuning by closer spacing or ambiguous results due to
noise and other environmental effects.
NOTE 2 The values for the parameters are listed in Table A.2 β Definition of test interrogator for ID-1 or smaller.
Figure 7 β Test interrogator assembly
5.5.2.4 Reference tags
Reference tags are defined
β― to test H and H produced by an interrogator (under conditions of loading by a tag) and thus to
min max
test the ability of an interrogator to power a tag
β― to generate the minimum tag reply load modulation signal.
5.5.2.4.1 Reference tag for interrogator power
The schematic for the power test is shown in Annex F. Power dissipation can be set by the resistor R1 or R2,
in order to measure H and H respectively as defined in clause 5.5.4.1.2. The resonant frequency can be
min max
adjusted with C2.
Β© ISO/IEC 2011 β All rights reserved 15
5.5.2.4.2 Reference tag for load modulation reception test
A suggested schematic for the load modulation reception test is shown in Annex G. The load modulation can
be chosen to be resistive or reactive.
This reference tag is calibrated by using the test interrogator assembly as follows:
The reference tag is placed in the position of the DUT. The load modulation signal amplitude is measured as
described in clause 5.5.3. This amplitude should correspond to the minimum amplitude given below for all field
strength values between H and H .
min max
The load modulation shall be at least 10mV for ISO card sized tags (ID1), for other label form factors the label
manufacturer shall specify the minimum load modulation.
5.5.2.4.3 Dimensions of the reference tags
The reference tag which is used for the measurements has to be described in the measurement report.
Figure 8 shows as an example an ISO card sized reference tag which consists of an area containing a coil
which has the same height and width as those defined in ISO/IEC 7810 for ID-1 type.
An area external to th
...
Π’ΠΠ₯ΠΠΠ§ΠΠ‘ΠΠΠ ISO/IEC
ΠΠ’Π§ΠΠ’ TR
18047-3
ΠΡΠΎΡΠΎΠ΅ ΠΈΠ·Π΄Π°Π½ΠΈΠ΅
2011-06-01
ΠΠ½ΡΠΎΡΠΌΠ°ΡΠΈΠΎΠ½Π½ΡΠ΅ ΡΠ΅Ρ
Π½ΠΎΠ»ΠΎΠ³ΠΈΠΈ. ΠΠ΅ΡΠΎΠ΄Ρ
ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ ΡΠΎΠΎΡΠ²Π΅ΡΡΡΠ²ΠΈΡ ΡΡΡΡΠΎΠΉΡΡΠ²
ΡΠ°Π΄ΠΈΠΎΡΠ°ΡΡΠΎΡΠ½ΠΎΠΉ ΠΈΠ΄Π΅Π½ΡΠΈΡΠΈΠΊΠ°ΡΠΈΠΈ.
Π§Π°ΡΡΡ 3.
ΠΠ΅ΡΠΎΠ΄Ρ ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ Π΄Π»Ρ
ΡΠ°Π΄ΠΈΠΎΠΈΠ½ΡΠ΅ΡΡΠ΅ΠΉΡΠΎΠ² ΡΠ²ΡΠ·ΠΈ Π½Π° 13,56 ΠΠΡ
Information technology β Radio frequency identification device
conformance test methods β
Part 3: Test methods for air interface communications at 13,56 MHz
ΠΡΠ²Π΅ΡΡΡΠ²Π΅Π½Π½ΠΎΡΡΡ Π·Π° ΠΏΠΎΠ΄Π³ΠΎΡΠΎΠ²ΠΊΡ ΡΡΡΡΠΊΠΎΠΉ Π²Π΅ΡΡΠΈΠΈ Π½Π΅ΡΡΡ GOST R
(Π ΠΎΡΡΠΈΠΉΡΠΊΠ°Ρ Π€Π΅Π΄Π΅ΡΠ°ΡΠΈΡ) Π² ΡΠΎΠΎΡΠ²Π΅ΡΡΡΠ²ΠΈΠΈ ΡΠΎ ΡΡΠ°ΡΡΡΠΉ 18.1 Π£ΡΡΠ°Π²Π° ISO
Π‘ΡΡΠ»ΠΎΡΠ½ΡΠΉ Π½ΠΎΠΌΠ΅Ρ
Β©
ISO/IEC 2011
ΠΠΠΠ£ΠΠΠΠ’ ΠΠΠ©ΠΠ©ΠΠ ΠΠΠ’ΠΠ Π‘ΠΠΠ ΠΠ ΠΠΠΠ
Β© ISO/IEC 2011
ΠΡΠ΅ ΠΏΡΠ°Π²Π° ΡΠΎΡ
ΡΠ°Π½ΡΡΡΡΡ. ΠΡΠ»ΠΈ Π½Π΅ ΡΠΊΠ°Π·Π°Π½ΠΎ ΠΈΠ½ΠΎΠ΅, Π½ΠΈΠΊΠ°ΠΊΡΡ ΡΠ°ΡΡΡ Π½Π°ΡΡΠΎΡΡΠ΅ΠΉ ΠΏΡΠ±Π»ΠΈΠΊΠ°ΡΠΈΠΈ Π½Π΅Π»ΡΠ·Ρ ΠΊΠΎΠΏΠΈΡΠΎΠ²Π°ΡΡ ΠΈΠ»ΠΈ ΠΈΡΠΏΠΎΠ»ΡΠ·ΠΎΠ²Π°ΡΡ Π²
ΠΊΠ°ΠΊΠΎΠΉ-Π»ΠΈΠ±ΠΎ ΡΠΎΡΠΌΠ΅ ΠΈΠ»ΠΈ ΠΊΠ°ΠΊΠΈΠΌ-Π»ΠΈΠ±ΠΎ ΡΠ»Π΅ΠΊΡΡΠΎΠ½Π½ΡΠΌ ΠΈΠ»ΠΈ ΠΌΠ΅Ρ
Π°Π½ΠΈΡΠ΅ΡΠΊΠΈΠΌ ΡΠΏΠΎΡΠΎΠ±ΠΎΠΌ, Π²ΠΊΠ»ΡΡΠ°Ρ ΡΠΎΡΠΎΠΊΠΎΠΏΠΈΠΈ ΠΈ ΠΌΠΈΠΊΡΠΎΡΠΈΠ»ΡΠΌΡ, Π±Π΅Π·
ΠΏΠΈΡΡΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ ΡΠΎΠ³Π»Π°ΡΠΈΡ ISO ΠΈΠ»ΠΈ IDF, ΠΏΠΎΠ»ΡΡΠ΅Π½Π½ΠΎΠ³ΠΎ ΠΏΠΎ Π°Π΄ΡΠ΅ΡΡ, ΠΏΡΠΈΠ²Π΅Π΄Π΅Π½Π½ΠΎΠΌΡ Π½ΠΈΠΆΠ΅.
ISO copyright office
Case postale 56 β’ CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
ΠΠΏΡΠ±Π»ΠΈΠΊΠΎΠ²Π°Π½ΠΎ Π² Π¨Π²Π΅ΠΉΡΠ°ΡΠΈΠΈ
ii Β© ISO/IEC 2011 β ΠΡΠ΅ ΠΏΡΠ°Π²Π° ΡΠΎΡ
ΡΠ°Π½ΡΡΡΡΡ
Π‘ΠΎΠ΄Π΅ΡΠΆΠ°Π½ΠΈΠ΅ Π‘ΡΡΠ°Π½ΠΈΡΠ°
ΠΡΠ΅Π΄ΠΈΡΠ»ΠΎΠ²ΠΈΠ΅ .iv
ΠΠ²Π΅Π΄Π΅Π½ΠΈΠ΅ .v
1 ΠΠ±Π»Π°ΡΡΡ ΠΏΡΠΈΠΌΠ΅Π½Π΅Π½ΠΈΡ .1
2 ΠΠΎΡΠΌΠ°ΡΠΈΠ²Π½ΡΠ΅ ΡΡΡΠ»ΠΊΠΈ .1
3 Π’Π΅ΡΠΌΠΈΠ½Ρ ΠΈ ΠΎΠΏΡΠ΅Π΄Π΅Π»Π΅Π½ΠΈΡ .2
4 Π‘ΠΈΠΌΠ²ΠΎΠ»Ρ ΠΈ ΡΠΎΠΊΡΠ°ΡΠ΅Π½ΠΈΡ .2
5 Π’Π΅ΡΡΡ Π½Π° ΡΠΎΠΎΡΠ²Π΅ΡΡΡΠ²ΠΈΠ΅ Π΄Π»Ρ ISO/IEC 18000-3 β 13,56 ΠΠΡ.3
5.1 ΠΠ±ΡΠΈΠ΅ ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΡ .3
5.2 ΠΠ°ΡΠ°Π»ΡΠ½ΡΠ΅ ΡΡΠ»ΠΎΠ²ΠΈΡ (ΠΏΠΎ ΡΠΌΠΎΠ»ΡΠ°Π½ΠΈΡ) ΠΌΠ΅ΡΠΎΠ΄ΠΎΠ² ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ .3
5.2.1 Π£ΡΠ»ΠΎΠ²ΠΈΡ ΠΈΡΠΏΡΡΠ°Π½ΠΈΠΉ .3
5.2.2 ΠΠΎΠ΄Π³ΠΎΡΠΎΠ²ΠΊΠ° ΠΊ ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ .3
5.2.3 ΠΠΎΠΏΡΡΡΠΈΠΌΡΠ΅ ΠΎΡΠΊΠ»ΠΎΠ½Π΅Π½ΠΈΡ.3
5.2.4 ΠΠΎΠ±ΠΎΡΠ½Π°Ρ ΠΈΠ½Π΄ΡΠΊΡΠΈΠ²Π½ΠΎΡΡΡ.3
5.2.5 ΠΠ±ΡΠ°Ρ ΠΏΠΎΠ³ΡΠ΅ΡΠ½ΠΎΡΡΡ ΠΈΠ·ΠΌΠ΅ΡΠ΅Π½ΠΈΡ .3
5.3 Π’Π΅ΡΡΡ ΡΠΎΠΎΡΠ²Π΅ΡΡΡΠ²ΠΈΡ Π΄Π»Ρ ISO/IEC 18000-3, Π Π΅ΠΆΠΈΠΌ 1.4
5.3.1 ΠΠ±ΡΠΈΠ΅ ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΡ .4
5.3.2 ΠΠΏΠΏΠ°ΡΠ°ΡΡΡΠ° ΠΈ ΡΡ
Π΅ΠΌΡ ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ .4
5.3.3 Π€ΡΠ½ΠΊΡΠΈΠΎΠ½Π°Π»ΡΠ½ΡΠΉ ΡΠ΅ΡΡ β ΠΌΠ΅ΡΠΊΠ°.8
5.3.4 Π€ΡΠ½ΠΊΡΠΈΠΎΠ½Π°Π»ΡΠ½ΡΠΉ ΡΠ΅ΡΡ β ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ .9
5.4 Π’Π΅ΡΡΡ ΡΠΎΠΎΡΠ²Π΅ΡΡΡΠ²ΠΈΡ Π΄Π»Ρ ISO/IEC 18000-3, Π Π΅ΠΆΠΈΠΌ 2.10
5.4.1 ΠΠ±ΡΠΈΠ΅ ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΡ .10
5.4.2 ΠΠΏΠΏΠ°ΡΠ°ΡΡΡΠ° ΠΈ ΡΡ
Π΅ΠΌΡ ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ .11
5.4.3 Π€ΡΠ½ΠΊΡΠΈΠΎΠ½Π°Π»ΡΠ½ΡΠΉ ΡΠ΅ΡΡ β ΠΌΠ΅ΡΠΊΠ°.12
5.4.4 Π€ΡΠ½ΠΊΡΠΈΠΎΠ½Π°Π»ΡΠ½ΡΠΉ ΡΠ΅ΡΡ β ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ .13
5.5 Π’Π΅ΡΡΡ ΡΠΎΠΎΡΠ²Π΅ΡΡΡΠ²ΠΈΡ Π΄Π»Ρ ISO/IEC 18000-3, Π Π΅ΠΆΠΈΠΌ 3 (ΠΎΠ±ΡΠ·Π°ΡΠ΅Π»ΡΠ½Π°Ρ ΡΠ°ΡΡΡ) .14
5.5.1 ΠΠ±ΡΠΈΠ΅ ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΡ .14
5.5.2 ΠΠΏΠΏΠ°ΡΠ°ΡΡΡΠ° ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ ΠΈ ΡΡ
Π΅ΠΌΠ° ΠΈΡΠΏΡΡΠ°Π½ΠΈΠΉ.14
5.5.3 Π€ΡΠ½ΠΊΡΠΈΠΎΠ½Π°Π»ΡΠ½ΡΠΉ ΡΠ΅ΡΡ β ΠΌΠ΅ΡΠΊΠ°.18
5.5.4 Π€ΡΠ½ΠΊΡΠΈΠΎΠ½Π°Π»ΡΠ½ΡΠΉ ΡΠ΅ΡΡ β ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ .20
ΠΡΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ A (Π½ΠΎΡΠΌΠ°ΡΠΈΠ²Π½ΠΎΠ΅) ΠΠ°ΡΠ°ΠΌΠ΅ΡΡΡ ΠΈΡΠΏΡΡΠ°Π½ΠΈΠΉ Π΄Π»Ρ ΠΌΠ΅ΡΠΎΠΊ ΠΌΠ΅Π½ΡΡΠΈΡ
ΠΈΠ»ΠΈ ΡΠ°Π²Π½ΡΡ
ISO/IEC 7810 ID-1.22
ΠΡΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ B (Π½ΠΎΡΠΌΠ°ΡΠΈΠ²Π½ΠΎΠ΅) Π£ΠΊΠ°Π·Π°Π½ΠΈΡ Π΄Π»Ρ RFID-ΠΌΠ΅ΡΠΎΠΊ Π±ΠΎΠ»ΡΡΠΈΡ
ΡΠ°Π·ΠΌΠ΅ΡΠΎΠ², ΡΠ΅ΠΌ ISO/IEC 7810
ID-1.25
ΠΡΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ C (Π½ΠΎΡΠΌΠ°ΡΠΈΠ²Π½ΠΎΠ΅) ΠΠ½ΡΠ΅Π½Π½Π° ΡΠ΅ΡΡΠΎΠ²ΠΎΠ³ΠΎ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ .29
ΠΡΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ D (ΠΈΠ½ΡΠΎΡΠΌΠ°ΡΠΈΠ²Π½ΠΎΠ΅) ΠΠ°ΡΡΡΠΎΠΉΠΊΠ° Π°Π½ΡΠ΅Π½Π½Ρ ΡΠ΅ΡΡΠΎΠ²ΠΎΠ³ΠΎ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ .32
ΠΡΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ E (Π½ΠΎΡΠΌΠ°ΡΠΈΠ²Π½ΠΎΠ΅) Π§ΡΠ²ΡΡΠ²ΠΈΡΠ΅Π»ΡΠ½Π°Ρ ΡΠ°ΠΌΠΊΠ°.34
ΠΡΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ F (Π½ΠΎΡΠΌΠ°ΡΠΈΠ²Π½ΠΎΠ΅) ΠΡΠ°Π»ΠΎΠ½Π½Π°Ρ ΠΌΠ΅ΡΠΊΠ° Π΄Π»Ρ ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ ΠΌΠΎΡΠ½ΠΎΡΡΠΈ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ.36
ΠΡΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ G (ΠΈΠ½ΡΠΎΡΠΌΠ°ΡΠΈΠ²Π½ΠΎΠ΅) ΠΡΠ°Π»ΠΎΠ½Π½Π°Ρ ΠΌΠ΅ΡΠΊΠ° Π΄Π»Ρ ΡΠ΅ΡΡΠ° Π½Π°Π³ΡΡΠ·ΠΎΡΠ½ΠΎΠΉ ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΠΈ.38
ΠΡΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ H (ΠΈΠ½ΡΠΎΡΠΌΠ°ΡΠΈΠ²Π½ΠΎΠ΅) ΠΡΠΎΠ³ΡΠ°ΠΌΠΌΠ° Π΄Π»Ρ ΠΎΡΠ΅Π½ΠΊΠΈ Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½Π° (Π½Π° ΡΠ·ΡΠΊΠ΅ Π‘) .39
ΠΠΈΠ±Π»ΠΈΠΎΠ³ΡΠ°ΡΠΈΡ.43
Β© ISO/IEC 2011 β ΠΡΠ΅ ΠΏΡΠ°Π²Π° ΡΠΎΡ
ΡΠ°Π½ΡΡΡΡΡ iii
ΠΡΠ΅Π΄ΠΈΡΠ»ΠΎΠ²ΠΈΠ΅
ISO (ΠΠ΅ΠΆΠ΄ΡΠ½Π°ΡΠΎΠ΄Π½Π°Ρ ΠΎΡΠ³Π°Π½ΠΈΠ·Π°ΡΠΈΡ ΠΏΠΎ ΡΡΠ°Π½Π΄Π°ΡΡΠΈΠ·Π°ΡΠΈΠΈ) ΠΈ IEC (ΠΠ΅ΠΆΠ΄ΡΠ½Π°ΡΠΎΠ΄Π½Π°Ρ ΡΠ»Π΅ΠΊΡΡΠΎΡΠ΅Ρ
Π½ΠΈΡΠ΅ΡΠΊΠ°Ρ
ΠΊΠΎΠΌΠΈΡΡΠΈΡ) ΠΎΠ±ΡΠ°Π·ΡΡΡ ΡΠΏΠ΅ΡΠΈΠ°Π»ΠΈΠ·ΠΈΡΠΎΠ²Π°Π½Π½ΡΡ ΡΠΈΡΡΠ΅ΠΌΡ Π²ΡΠ΅ΠΌΠΈΡΠ½ΠΎΠΉ ΡΡΠ°Π½Π΄Π°ΡΡΠΈΠ·Π°ΡΠΈΠΈ. ΠΠ°ΡΠΈΠΎΠ½Π°Π»ΡΠ½ΡΠ΅ ΠΎΡΠ³Π°Π½Ρ,
ΠΊΠΎΡΠΎΡΡΠ΅ ΡΠ²Π»ΡΡΡΡΡ ΡΠ»Π΅Π½Π°ΠΌΠΈ ISO ΠΈ IEC, ΠΏΡΠΈΠ½ΠΈΠΌΠ°ΡΡ ΡΡΠ°ΡΡΠΈΠ΅ Π² ΡΠ°Π·ΡΠ°Π±ΠΎΡΠΊΠ΅ ΠΌΠ΅ΠΆΠ΄ΡΠ½Π°ΡΠΎΠ΄Π½ΡΡ
ΡΡΠ°Π½Π΄Π°ΡΡΠΎΠ²
ΡΠ΅ΡΠ΅Π· ΡΠ΅Ρ
Π½ΠΈΡΠ΅ΡΠΊΠΈΠ΅ ΠΊΠΎΠΌΠΈΡΠ΅ΡΡ, ΡΠΎΠ·Π΄Π°Π½Π½ΡΠ΅ ΡΠΎΠΎΡΠ²Π΅ΡΡΡΠ²ΡΡΡΠ΅ΠΉ ΠΎΡΠ³Π°Π½ΠΈΠ·Π°ΡΠΈΠ΅ΠΉ Π΄Π»Ρ ΡΠ΅ΡΠ΅Π½ΠΈΡ ΠΊΠΎΠ½ΠΊΡΠ΅ΡΠ½ΡΡ
Π·Π°Π΄Π°Ρ ΡΠ΅Ρ
Π½ΠΈΡΠ΅ΡΠΊΠΎΠΉ Π΄Π΅ΡΡΠ΅Π»ΡΠ½ΠΎΡΡΠΈ. Π’Π΅Ρ
Π½ΠΈΡΠ΅ΡΠΊΠΈΠ΅ ΠΊΠΎΠΌΠΈΡΠ΅ΡΡ ISO ΠΈ IEC ΡΠΎΡΡΡΠ΄Π½ΠΈΡΠ°ΡΡ Π² ΠΎΠ±Π»Π°ΡΡΡΡ
,
ΠΏΡΠ΅Π΄ΡΡΠ°Π²Π»ΡΡΡΠΈΡ
ΠΎΠ±ΡΠΈΠΉ ΠΈΠ½ΡΠ΅ΡΠ΅Ρ. ΠΡΡΠ³ΠΈΠ΅ ΠΌΠ΅ΠΆΠ΄ΡΠ½Π°ΡΠΎΠ΄Π½ΡΠ΅ ΠΎΡΠ³Π°Π½ΠΈΠ·Π°ΡΠΈΠΈ, ΠΏΡΠ°Π²ΠΈΡΠ΅Π»ΡΡΡΠ²Π΅Π½Π½ΡΠ΅ ΠΈ
Π½Π΅ΠΏΡΠ°Π²ΠΈΡΠ΅Π»ΡΡΡΠ²Π΅Π½Π½ΡΠ΅, ΡΠ²ΡΠ·Π°Π½Π½ΡΠ΅ Ρ ISO ΠΈ IEC, ΡΠ°ΠΊΠΆΠ΅ ΠΏΡΠΈΠ½ΠΈΠΌΠ°ΡΡ ΡΡΠ°ΡΡΠΈΠ΅ Π² ΡΠ°Π±ΠΎΡΠ΅. Π ΠΎΠ±Π»Π°ΡΡΠΈ
ΠΈΠ½ΡΠΎΡΠΌΠ°ΡΠΈΠΎΠ½Π½ΡΡ
ΡΠ΅Ρ
Π½ΠΎΠ»ΠΎΠ³ΠΈΠΉ, ISO ΠΈ IEC ΡΡΡΠ΅Π΄ΠΈΠ»ΠΈ Π‘ΠΎΠ²ΠΌΠ΅ΡΡΠ½ΡΠΉ ΡΠ΅Ρ
Π½ΠΈΡΠ΅ΡΠΊΠΈΠΉ ΠΊΠΎΠΌΠΈΡΠ΅Ρ, ISO/IEC JTC 1.
ΠΠ΅ΠΆΠ΄ΡΠ½Π°ΡΠΎΠ΄Π½ΡΠ΅ ΡΡΠ°Π½Π΄Π°ΡΡΡ ΡΠ°Π·ΡΠ°Π±Π°ΡΡΠ²Π°ΡΡΡΡ Π² ΡΠΎΠΎΡΠ²Π΅ΡΡΡΠ²ΠΈΠΈ Ρ ΠΏΡΠ°Π²ΠΈΠ»Π°ΠΌΠΈ, ΠΏΡΠΈΠ²Π΅Π΄Π΅Π½Π½ΡΠΌΠΈ Π²
ΠΠΈΡΠ΅ΠΊΡΠΈΠ²Π°Ρ
ISO/IEC, Π§Π°ΡΡΡ 2.
Π ΠΈΡΠΊΠ»ΡΡΠΈΡΠ΅Π»ΡΠ½ΡΡ
ΡΠ»ΡΡΠ°ΡΡ
, ΠΊΠΎΠ³Π΄Π° ΡΠΎΠ²ΠΌΠ΅ΡΡΠ½ΡΠΉ ΡΠ΅Ρ
Π½ΠΈΡΠ΅ΡΠΊΠΈΠΉ ΠΊΠΎΠΌΠΈΡΠ΅Ρ ΡΠΎΠ±ΡΠ°Π» Π΄Π°Π½Π½ΡΠ΅, ΠΎΡΠ»ΠΈΡΠ½ΡΠ΅ ΠΎΡ ΡΠΎΠ³ΠΎ,
ΡΡΠΎ ΠΎΠ±ΡΡΠ½ΠΎ ΠΏΡΠ±Π»ΠΈΠΊΡΡΡΡΡ Π² ΠΊΠ°ΡΠ΅ΡΡΠ²Π΅ ΠΌΠ΅ΠΆΠ΄ΡΠ½Π°ΡΠΎΠ΄Π½ΠΎΠ³ΠΎ ΡΡΠ°Π½Π΄Π°ΡΡΠ° ("ΡΠΎΡΡΠΎΡΠ½ΠΈΠ΅ ΠΈΡΠΊΡΡΡΡΠ²Π°", Π½Π°ΠΏΡΠΈΠΌΠ΅Ρ), ΠΎΠ½
ΠΌΠΎΠΆΠ΅Ρ ΠΏΡΠΈΠ½ΡΡΡ ΡΠ΅ΡΠ΅Π½ΠΈΠ΅ ΠΎΠ± ΠΎΠΏΡΠ±Π»ΠΈΠΊΠΎΠ²Π°Π½ΠΈΠΈ ΡΠ΅Ρ
Π½ΠΈΡΠ΅ΡΠΊΠΎΠ³ΠΎ ΠΎΡΡΠ΅ΡΠ°. Π’Π΅Ρ
Π½ΠΈΡΠ΅ΡΠΊΠΈΠΉ ΠΎΡΡΠ΅Ρ ΡΠ²Π»ΡΠ΅ΡΡΡ
ΠΈΠ½ΡΠΎΡΠΌΠ°ΡΠΈΠ²Π½ΡΠΌ ΠΏΠΎ ΡΠ²ΠΎΠ΅ΠΌΡ Ρ
Π°ΡΠ°ΠΊΡΠ΅ΡΡ ΠΈ Π΄ΠΎΠ»ΠΆΠ΅Π½ ΠΏΠ΅ΡΠ΅ΡΠΌΠ°ΡΡΠΈΠ²Π°ΡΡΡΡ ΠΊΠ°ΠΆΠ΄ΡΠ΅ ΠΏΡΡΡ Π»Π΅Ρ Π² ΡΠΎΠΌ ΠΆΠ΅ ΠΏΠΎΡΡΠ΄ΠΊΠ΅,
ΡΡΠΎ ΠΈ ΠΌΠ΅ΠΆΠ΄ΡΠ½Π°ΡΠΎΠ΄Π½ΡΠΉ ΡΡΠ°Π½Π΄Π°ΡΡ.
Π‘Π»Π΅Π΄ΡΠ΅Ρ ΠΎΠ±ΡΠ°ΡΠΈΡΡ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅ Π½Π° ΡΠΎ, ΡΡΠΎ Π½Π΅ΠΊΠΎΡΠΎΡΡΠ΅ ΡΠ»Π΅ΠΌΠ΅Π½ΡΡ ΡΡΠΎΠ³ΠΎ Π΄ΠΎΠΊΡΠΌΠ΅Π½ΡΠ° ΠΌΠΎΠ³ΡΡ Π±ΡΡΡ ΠΎΠ±ΡΠ΅ΠΊΡΠΎΠΌ
ΠΏΠ°ΡΠ΅Π½ΡΠ½ΡΡ
ΠΏΡΠ°Π². ISO ΠΈ IEC Π½Π΅ Π½Π΅ΡΠ΅Ρ ΠΎΡΠ²Π΅ΡΡΡΠ²Π΅Π½Π½ΠΎΡΡΡ Π·Π° ΠΈΠ΄Π΅Π½ΡΠΈΡΠΈΠΊΠ°ΡΠΈΡ ΠΊΠ°ΠΊΠΎΠ³ΠΎ-Π»ΠΈΠ±ΠΎ ΠΈΠ»ΠΈ Π²ΡΠ΅Ρ
ΡΠ°ΠΊΠΈΡ
ΠΏΠ°ΡΠ΅Π½ΡΠ½ΡΡ
ΠΏΡΠ°Π².
ISO/IEC TR 18047-3 Π±ΡΠ» ΠΏΠΎΠ΄Π³ΠΎΡΠΎΠ²Π»Π΅Π½ ΠΠ±ΡΠ΅Π΄ΠΈΠ½Π΅Π½Π½ΡΠΌ Π’Π΅Ρ
Π½ΠΈΡΠ΅ΡΠΊΠΈΠΌ ΠΠΎΠΌΠΈΡΠ΅ΡΠΎΠΌ ISO/IEC JTC 1,
ΠΠ½ΡΠΎΡΠΌΠ°ΡΠΈΠΎΠ½Π½ΡΠ΅ ΡΠ΅Ρ
Π½ΠΎΠ»ΠΎΠ³ΠΈΠΈ, ΠΠΎΠ΄ΠΊΠΎΠΌΠΈΡΠ΅Ρ SC 31, ΠΠ²ΡΠΎΠΌΠ°ΡΠΈΡΠ΅ΡΠΊΠ°Ρ ΠΈΠ΄Π΅Π½ΡΠΈΡΠΈΠΊΠ°ΡΠΈΡ ΠΈ ΠΌΠ΅ΡΠΎΠ΄Ρ ΡΠ±ΠΎΡΠ°
Π΄Π°Π½Π½ΡΡ
.
ΠΡΠΎ Π²ΡΠΎΡΠΎΠ΅ ΠΈΠ·Π΄Π°Π½ΠΈΠ΅ ΠΎΡΠΌΠ΅Π½ΡΠ΅Ρ ΠΈ Π·Π°ΠΌΠ΅Π½ΡΠ΅Ρ ΠΏΠ΅ΡΠ²ΠΎΠ΅ ΠΈΠ·Π΄Π°Π½ΠΈΠ΅ (ISO/IEC TR 18047-3:2004), ΠΊΠΎΡΠΎΡΠΎΠ΅ Π±ΡΠ»ΠΎ
ΡΠ΅Ρ
Π½ΠΈΡΠ΅ΡΠΊΠΈ ΠΏΠ΅ΡΠ΅ΡΠΌΠΎΡΡΠ΅Π½ΠΎ. ΠΠ½ΠΎ ΡΠ°ΠΊΠΆΠ΅ Π²ΠΊΠ»ΡΡΠ°Π΅Ρ Π’Π΅Ρ
Π½ΠΈΡΠ΅ΡΠΊΡΡ ΠΏΠΎΠΏΡΠ°Π²ΠΊΡ ISO/IEC TR 18047-3:2004/Cor.1: 2007.
ISO/IEC TR 18047-3 Π±ΡΠ» ΠΏΠΎΠ΄Π³ΠΎΡΠΎΠ²Π»Π΅Π½ ΠΠ±ΡΠ΅Π΄ΠΈΠ½Π΅Π½Π½ΡΠΌ Π’Π΅Ρ
Π½ΠΈΡΠ΅ΡΠΊΠΈΠΌ ΠΠΎΠΌΠΈΡΠ΅ΡΠΎΠΌ ISO/IEC JTC 1,
ΠΠ½ΡΠΎΡΠΌΠ°ΡΠΈΠΎΠ½Π½ΡΠ΅ ΡΠ΅Ρ
Π½ΠΎΠ»ΠΎΠ³ΠΈΠΈ, ΠΠΎΠ΄ΠΊΠΎΠΌΠΈΡΠ΅Ρ SC 31, ΠΠ²ΡΠΎΠΌΠ°ΡΠΈΡΠ΅ΡΠΊΠ°Ρ ΠΈΠ΄Π΅Π½ΡΠΈΡΠΈΠΊΠ°ΡΠΈΡ ΠΈ ΠΌΠ΅ΡΠΎΠ΄Ρ ΡΠ±ΠΎΡΠ°
Π΄Π°Π½Π½ΡΡ
.
β― Π§Π°ΡΡΡ 2. ΠΠ΅ΡΠΎΠ΄Ρ ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ Π΄Π»Ρ ΡΠ°Π΄ΠΈΠΎΠΈΠ½ΡΠ΅ΡΡΠ΅ΠΉΡΠ° ΡΠ²ΡΠ·ΠΈ Π½ΠΈΠΆΠ΅ 135 ΠΊΠΡ
β― Π§Π°ΡΡΡ 3. ΠΠ΅ΡΠΎΠ΄Ρ ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ Π΄Π»Ρ ΡΠ°Π΄ΠΈΠΎΠΈΠ½ΡΠ΅ΡΡΠ΅ΠΉΡΠ° ΡΠ²ΡΠ·ΠΈ Π½Π° 13,56 ΠΠΡ
β― Π§Π°ΡΡΡ 4. ΠΠ΅ΡΠΎΠ΄Ρ ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ Π΄Π»Ρ ΡΠ°Π΄ΠΈΠΎΠΈΠ½ΡΠ΅ΡΡΠ΅ΠΉΡΠ° ΡΠ²ΡΠ·ΠΈ Π½Π° 2,45 ΠΠΡ
β― Π§Π°ΡΡΡ 6. ΠΠ΅ΡΠΎΠ΄Ρ ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ Π΄Π»Ρ ΡΠ°Π΄ΠΈΠΎΠΈΠ½ΡΠ΅ΡΡΠ΅ΠΉΡΠ° ΡΠ²ΡΠ·ΠΈ ΠΎΡ 860 ΠΠΡ Π΄ΠΎ 960 ΠΠΡ
β― Π§Π°ΡΡΡ 7. ΠΠ΅ΡΠΎΠ΄Ρ ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ Π΄Π»Ρ Π°ΠΊΡΠΈΠ²Π½ΠΎΠ³ΠΎ ΡΠ°Π΄ΠΈΠΎΠΈΠ½ΡΠ΅ΡΡΠ΅ΠΉΡΠ° Π½Π° ΡΠ°ΡΡΠΎΡΠ΅ 433 ΠΠΡ
iv Β© ISO/IEC 2011 β ΠΡΠ΅ ΠΏΡΠ°Π²Π° ΡΠΎΡ
ΡΠ°Π½ΡΡΡΡΡ
ΠΠ²Π΅Π΄Π΅Π½ΠΈΠ΅
ISO/IEC 18000 ΠΎΠΏΡΠ΅Π΄Π΅Π»ΡΠ΅Ρ ΡΠ°Π΄ΠΈΠΎΠΈΠ½ΡΠ΅ΡΡΠ΅ΠΉΡΡ Π΄Π»Ρ ΡΠ°Π΄ΠΈΠΎΡΠ°ΡΡΠΎΡΠ½ΠΎΠΉ ΠΈΠ΄Π΅Π½ΡΠΈΡΠΈΠΊΠ°ΡΠΈΠΈ (RFID) ΡΡΡΡΠΎΠΉΡΡΠ²,
ΠΈΡΠΏΠΎΠ»ΡΠ·ΡΠ΅ΠΌΡΡ
Π² ΠΏΡΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΡΡ
ΡΠΏΡΠ°Π²Π»Π΅Π½ΠΈΡ ΠΎΠ±ΡΠ΅ΠΊΡΠ°ΠΌΠΈ. ISO/IEC 18000-3 ΠΎΠΏΡΠ΅Π΄Π΅Π»ΡΠ΅Ρ ΡΠ°Π΄ΠΈΠΎΠΈΠ½ΡΠ΅ΡΡΠ΅ΠΉΡΡ
Π΄Π»Ρ ΡΡΡΡΠΎΠΉΡΡΠ², ΡΠ°Π±ΠΎΡΠ°ΡΡΠΈΡ
Π½Π° 13,56 ΠΠΡ Π² ΠΏΡΠΎΠΌΡΡΠ»Π΅Π½Π½ΠΎΡΡΠΈ, Π½Π°ΡΠΊΠ΅ ΠΈ ΠΌΠ΅Π΄ΠΈΡΠΈΠ½Π΅ (ISM) ΠΈ ΠΈΡΠΏΠΎΠ»ΡΠ·ΡΠ΅ΡΡΡ Π²
ΡΡΠΈΡ
ΠΏΡΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΡΡ
.
Π¦Π΅Π»ΡΡ ISO/IEC TR 18047 ΡΠ²Π»ΡΠ΅ΡΡΡ ΠΎΠ±Π΅ΡΠΏΠ΅ΡΠ΅Π½ΠΈΠ΅ ΠΌΠ΅ΡΠΎΠ΄ΠΎΠ² ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ Π½Π° ΡΠΎΠΎΡΠ²Π΅ΡΡΡΠ²ΠΈΠ΅ ΡΠ°Π·Π»ΠΈΡΠ½ΡΡ
ΡΠ°ΡΡΠ΅ΠΉ ΡΡΠ°Π½Π΄Π°ΡΡΠ° ISO/IEC 18000.
ΠΠ°ΠΆΠ΄Π°Ρ ΡΠ°ΡΡΡ ISO/IEC TR 18047 ΡΠΎΠ΄Π΅ΡΠΆΠΈΡ Π²ΡΠ΅ ΠΈΠ·ΠΌΠ΅ΡΠ΅Π½ΠΈΡ, ΠΊΠΎΡΠΎΡΡΠ΅ Π΄ΠΎΠ»ΠΆΠ½Ρ Π±ΡΡΡ ΠΏΡΠΈΠΌΠ΅Π½Π΅Π½Ρ ΠΊ ΠΈΠ·Π΄Π΅Π»ΠΈΡ
Π΄Π»Ρ ΡΠΎΠ³ΠΎ, ΡΡΠΎΠ±Ρ ΡΡΡΠ°Π½ΠΎΠ²ΠΈΡΡ, ΡΠ΄ΠΎΠ²Π»Π΅ΡΠ²ΠΎΡΡΠ΅Ρ Π»ΠΈ ΠΎΠ½ ΡΡΠ΅Π±ΠΎΠ²Π°Π½ΠΈΡΠΌ ΡΠΎΠΎΡΠ²Π΅ΡΡΡΠ²ΡΡΡΠ΅ΠΉ ΡΠ°ΡΡΠΈ ISO/IEC 18000.
ΠΠΎ ISO/IEC TR 18047-3 ΠΊΠ°ΠΆΠ΄ΠΎΠ΅ ΠΈΠ·Π΄Π΅Π»ΠΈΠ΅ Π΄ΠΎΠ»ΠΆΠ½ΠΎ Π±ΡΡΡ ΠΎΡΠ΅Π½Π΅Π½ΠΎ Π² ΡΠΎΠΎΡΠ²Π΅ΡΡΡΠ²ΠΈΠΈ Ρ ΠΏΡΠΎΡΠ΅Π΄ΡΡΠ°ΠΌΠΈ,
ΠΎΠΏΡΠ΅Π΄Π΅Π»Π΅Π½Π½ΡΠΌΠΈ Π΄Π»Ρ Π Π΅ΠΆΠΈΠΌΠ° 1, Π Π΅ΠΆΠΈΠΌΠ° 2 ΠΈΠ»ΠΈ Π Π΅ΠΆΠΈΠΌΠ° 3.
Β© ISO/IEC 2011 β ΠΡΠ΅ ΠΏΡΠ°Π²Π° ΡΠΎΡ
ΡΠ°Π½ΡΡΡΡΡ v
Π’ΠΠ₯ΠΠΠ§ΠΠ‘ΠΠΠ ΠΠ’Π§ΠΠ’ ISO/IEC TR 18047-3:2011(R)
ΠΠ½ΡΠΎΡΠΌΠ°ΡΠΈΠΎΠ½Π½ΡΠ΅ ΡΠ΅Ρ
Π½ΠΎΠ»ΠΎΠ³ΠΈΠΈ. ΠΠ΅ΡΠΎΠ΄Ρ ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ
ΠΎΠ±ΠΎΡΡΠ΄ΠΎΠ²Π°Π½ΠΈΡ Π½Π° ΡΠΎΠΎΡΠ²Π΅ΡΡΡΠ²ΠΈΠ΅ ΡΠ°Π΄ΠΈΠΎΡΠ°ΡΡΠΎΡΠ½ΠΎΠΉ
ΠΈΠ΄Π΅Π½ΡΠΈΡΠΈΠΊΠ°ΡΠΈΠΈ.
Π§Π°ΡΡΡ 3.
ΠΠ΅ΡΠΎΠ΄Ρ ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ ΡΠ°Π΄ΠΈΠΎΠΈΠ½ΡΠ΅ΡΡΠ΅ΠΉΡΠ° ΡΠ²ΡΠ·ΠΈ Π½Π° 13,56 MΠΡ
1 ΠΠ±Π»Π°ΡΡΡ ΠΏΡΠΈΠΌΠ΅Π½Π΅Π½ΠΈΡ
ΠΡΠ° ΡΠ°ΡΡΡ ISO/IEC TR 18047 ΠΎΠΏΡΠ΅Π΄Π΅Π»ΡΠ΅Ρ ΠΌΠ΅ΡΠΎΠ΄Ρ ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ (ΠΏΡΠΎΠ²Π΅ΡΠΊΠΈ) Π΄Π»Ρ ΠΎΠΏΡΠ΅Π΄Π΅Π»Π΅Π½ΠΈΡ
ΡΠΎΠΎΡΠ²Π΅ΡΡΡΠ²ΠΈΡ ΡΡΡΡΠΎΠΉΡΡΠ² ΡΠ°Π΄ΠΈΠΎΡΠ°ΡΡΠΎΡΠ½ΠΎΠΉ ΠΈΠ΄Π΅Π½ΡΠΈΡΠΈΠΊΠ°ΡΠΈΠΈ (ΡΠ°Π΄ΠΈΠΎΡΠ°ΡΡΠΎΡΠ½ΡΡ
ΠΌΠ΅ΡΠΎΠΊ ΠΈ
ΠΎΠΏΡΠ°ΡΠΈΠ²Π°ΡΡΠΈΡ
/ΡΡΠΈΡΡΠ²Π°ΡΡΠΈΡ
ΡΡΡΡΠΎΠΉΡΡΠ²) Π΄Π»Ρ ΡΠΏΡΠ°Π²Π»Π΅Π½ΠΈΡ ΠΈΠ·Π΄Π΅Π»ΠΈΡΠΌΠΈ (ΡΡΡΡΠΎΠΉΡΡΠ²Π°ΠΌΠΈ) Π² ΡΠΎΠΎΡΠ²Π΅ΡΡΡΠ²ΠΈΠΈ ΡΠΎ
ΡΠΏΠ΅ΡΠΈΡΠΈΠΊΠ°ΡΠΈΡΠΌΠΈ, ΠΏΡΠΈΠ²Π΅Π΄Π΅Π½Π½ΡΠΌΠΈ Π² ISO/IEC 18000-3, Π½ΠΎ ΠΎΠ½Π° (ΡΡΠ° ΡΠ°ΡΡΡ ISO/IEC TR 18047) Π½Π΅
ΠΏΡΠΈΠΌΠ΅Π½ΡΠ΅ΡΡΡ Π΄Π»Ρ ΠΏΡΠΎΠ²Π΅ΡΠΊΠΈ ΡΠΎΠΎΡΠ²Π΅ΡΡΡΠ²ΠΈΡ Π½ΠΎΡΠΌΠ°ΡΠΈΠ²Π½ΡΠΌ ΠΈΠ»ΠΈ ΠΊΠ°ΠΊΠΈΠΌ-ΡΠΎ ΠΏΠΎΠ΄ΠΎΠ±Π½ΡΠΌ ΡΡΠ΅Π±ΠΎΠ²Π°Π½ΠΈΡΠΌ.
ΠΠ΅ΡΠΎΠ΄Ρ ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ ΡΡΠ΅Π±ΡΡΡ ΠΏΡΠΎΠ²Π΅ΡΠΊΠΈ ΡΠΎΠ»ΡΠΊΠΎ ΠΎΠ±ΡΠ·Π°ΡΠ΅Π»ΡΠ½ΡΡ
ΡΡΠ½ΠΊΡΠΈΠΉ ΠΈ Π½Π΅ΠΊΠΎΡΠΎΡΡΡ
Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡΠ΅Π»ΡΠ½ΡΡ
ΡΡΠ½ΠΊΡΠΈΠΉ, ΠΊΠΎΡΠΎΡΡΠ΅ ΡΠ΅Π°Π»ΠΈΠ·ΠΎΠ²Π°Π½Ρ. Π ΡΠΎΠΎΡΠ²Π΅ΡΡΡΠ²ΡΡΡΠΈΡ
ΠΎΠ±ΡΡΠΎΡΡΠ΅Π»ΡΡΡΠ²Π°Ρ
, ΡΡΠΎ ΠΌΠΎΠΆΠ΅Ρ Π±ΡΡΡ Π΄ΠΎΠΏΠΎΠ»Π½Π΅Π½ΠΎ
ΠΏΠΎΠ·ΠΆΠ΅ ΡΠΏΠ΅ΡΠΈΠ°Π»ΠΈΠ·ΠΈΡΠΎΠ²Π°Π½Π½ΡΠΌΠΈ ΡΡΠ½ΠΊΡΠΈΠΎΠ½Π°Π»ΡΠ½ΡΠΌΠΈ ΠΊΡΠΈΡΠ΅ΡΠΈΡΠΌΠΈ, ΠΊΠΎΡΠΎΡΡΠ΅ Π½Π΅ ΡΡΠΈΡΡΠ²Π°ΡΡΡΡ Π² ΠΎΠ±ΡΠ΅ΠΌ ΡΠ»ΡΡΠ°Π΅.
ΠΡΠ° ΡΠ°ΡΡΡ ΡΡΠ°Π½Π΄Π°ΡΡΠ° ISO/IEC TR 18047 Π²ΠΊΠ»ΡΡΠ°Π΅Ρ Π² ΡΠ΅Π±Ρ ΡΠ»Π΅Π΄ΡΡΡΠΈΠ΅ ΠΏΠ°ΡΠ°ΠΌΠ΅ΡΡΡ ΡΠΎΠΎΡΠ²Π΅ΡΡΡΠ²ΠΈΡ
ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ ΠΈ ΠΌΠ΅ΡΠΊΠΈ:
β― ΡΠΏΠ΅ΡΠΈΠ°Π»ΠΈΠ·ΠΈΡΠΎΠ²Π°Π½Π½ΡΠ΅ ΡΠΎΠΎΡΠ²Π΅ΡΡΡΠ²ΠΈΡ ΠΏΠ°ΡΠ°ΠΌΠ΅ΡΡΠΎΠ² Π΄Π»Ρ ΡΠ°Π·Π½ΡΡ
ΡΠ΅ΠΆΠΈΠΌΠΎΠ², Π² ΡΠΎΠΌ ΡΠΈΡΠ»Π΅ Π½ΠΎΠΌΠΈΠ½Π°Π»ΡΠ½ΡΠ΅
Π·Π½Π°ΡΠ΅Π½ΠΈΡ ΠΈ ΠΎΡΠΊΠ»ΠΎΠ½Π΅Π½ΠΈΡ;
β― ΠΏΠ°ΡΠ°ΠΌΠ΅ΡΡΡ, ΠΊΠΎΡΠΎΡΡΠ΅ Π½Π΅ΠΏΠΎΡΡΠ΅Π΄ΡΡΠ²Π΅Π½Π½ΠΎ Π²Π»ΠΈΡΡΡ Π½Π° ΡΡΠ½ΠΊΡΠΈΠΎΠ½Π°Π»ΡΠ½ΠΎΡΡΡ ΡΠΈΡΡΠ΅ΠΌΡ ΠΈ Π²Π·Π°ΠΈΠΌΠΎΠ΄Π΅ΠΉΡΡΠ²ΠΈΠ΅
Π²Π½ΡΡΡΠΈ ΡΠΈΡΡΠ΅ΠΌΡ.
ΠΡΠ° ΡΠ°ΡΡΡ ΡΡΠ°Π½Π΄Π°ΡΡΠ° ISO/IEC TR 18047 Π½Π΅ Π²ΠΊΠ»ΡΡΠ°Π΅Ρ ΡΠ»Π΅Π΄ΡΡΡΠ΅Π΅:
β― ΠΏΠ°ΡΠ°ΠΌΠ΅ΡΡΡ, ΠΊΠΎΡΠΎΡΡΠ΅ ΡΠΆΠ΅ Π²ΠΊΠ»ΡΡΠ΅Π½Ρ Π² ΡΡΠ΅Π±ΠΎΠ²Π°Π½ΠΈΡ ΠΊ ΡΠ΅ΡΡΠ°ΠΌ;
β― ΠΏΠ°ΡΠ°ΠΌΠ΅ΡΡΡ Π²ΡΡΠΎΠΊΠΎΡΡΠΎΠ²Π½Π΅Π²ΠΎΠ³ΠΎ ΠΊΠΎΠ΄ΠΈΡΠΎΠ²Π°Π½ΠΈΡ Π΄Π°Π½Π½ΡΡ
Π΄Π»Ρ ΡΠ΅ΡΡΠΎΠ² ΠΏΡΠΎΠ²Π΅ΡΠΊΠΈ ΡΠΎΠΎΡΠ²Π΅ΡΡΡΠ²ΠΈΡ (ΠΎΠ½ΠΈ
ΠΎΠΏΡΠ΅Π΄Π΅Π»Π΅Π½Ρ Π² ISO/IEC 15962).
Π Π°Π·Π΄Π΅Π» 5 ΠΎΠΏΠΈΡΡΠ²Π°Π΅Ρ Π²ΡΠ΅ Π½Π΅ΠΎΠ±Ρ
ΠΎΠ΄ΠΈΠΌΡΠ΅ ΡΠ΅ΡΡΡ ΡΠΎΠΎΡΠ²Π΅ΡΡΡΠ²ΠΈΡ, Π² ΡΠΎ Π²ΡΠ΅ΠΌΡ ΠΊΠ°ΠΊ ΠΡΠΈΠ±ΠΊΠ°! ΠΡΡΠΎΡΠ½ΠΈΠΊ ΡΡΡΠ»ΠΊΠΈ
Π½Π΅ Π½Π°ΠΉΠ΄Π΅Π½. ΠΏΡΠΈΠΌΠ΅Π½ΠΈΠΌ ΡΠΎΠ»ΡΠΊΠΎ ΠΊ Π Π΅ΠΆΠΈΠΌΡ 1, ΠΡΠΈΠ±ΠΊΠ°! ΠΡΡΠΎΡΠ½ΠΈΠΊ ΡΡΡΠ»ΠΊΠΈ Π½Π΅ Π½Π°ΠΉΠ΄Π΅Π½. ΠΎΡΠ½ΠΎΡΠΈΡΡΡ ΡΠΎΠ»ΡΠΊΠΎ ΠΊ
Π Π΅ΠΆΠΈΠΌΡ 2 ΠΈ 5.5 ΠΎΡΠ½ΠΎΡΡΡΡΡ ΡΠΎΠ»ΡΠΊΠΎ ΠΊ Π Π΅ΠΆΠΈΠΌΡ 3.
2 ΠΠΎΡΠΌΠ°ΡΠΈΠ²Π½ΡΠ΅ ΡΡΡΠ»ΠΊΠΈ
Π‘Π»Π΅Π΄ΡΡΡΠΈΠ΅ Π΄ΠΎΠΊΡΠΌΠ΅Π½ΡΡ, Π½Π° ΠΊΠΎΡΠΎΡΡΠ΅ ΠΌΡ ΡΡΡΠ»Π°Π΅ΠΌΡΡ, ΠΎΠ±ΡΠ·Π°ΡΠ΅Π»ΡΠ½Ρ Π΄Π»Ρ ΠΏΡΠΈΠΌΠ΅Π½Π΅Π½ΠΈΡ ΡΡΠΎΠ³ΠΎ Π΄ΠΎΠΊΡΠΌΠ΅Π½ΡΠ°. ΠΠ»Ρ
Π΄Π°ΡΠΈΡΠΎΠ²Π°Π½Π½ΡΡ
Π΄ΠΎΠΊΡΠΌΠ΅Π½ΡΠΎΠ² ΠΏΡΠΈΠΌΠ΅Π½ΡΠ΅ΡΡΡ ΡΠΎΠ»ΡΠΊΠΎ Π΄Π°Π½Π½Π°Ρ ΡΠ΅Π΄Π°ΠΊΡΠΈΡ. ΠΠ»Ρ Π½Π΅Π΄Π°ΡΠΈΡΠΎΠ²Π°Π½Π½ΡΡ
Π΄ΠΎΠΊΡΠΌΠ΅Π½ΡΠΎΠ²
ΠΏΡΠΈΠΌΠ΅Π½ΡΠ΅ΡΡΡ ΠΏΠΎΡΠ»Π΅Π΄Π½ΡΡ ΠΈΡ
ΡΠ΅Π΄Π°ΠΊΡΠΈΡ (Π²ΠΊΠ»ΡΡΠ°Ρ Π²ΡΠ΅ ΠΈΠ·ΠΌΠ΅Π½Π΅Π½ΠΈΡ).
ISO/IEC 7810, ΠΠ΄Π΅Π½ΡΠΈΡΠΈΠΊΠ°ΡΠΈΠΎΠ½Π½ΡΠ΅ ΠΊΠ°ΡΡΡ. Π€ΠΈΠ·ΠΈΡΠ΅ΡΠΊΠΈΠ΅ Ρ
Π°ΡΠ°ΠΊΡΠ΅ΡΠΈΡΡΠΈΠΊΠΈ
Β© ISO/IEC 2011 β ΠΡΠ΅ ΠΏΡΠ°Π²Π° ΡΠΎΡ
ΡΠ°Π½ΡΡΡΡΡ 1
ISO/IEC 18000-1, ΠΠ½ΡΠΎΡΠΌΠ°ΡΠΈΠΎΠ½Π½ΡΠ΅ ΡΠ΅Ρ
Π½ΠΎΠ»ΠΎΠ³ΠΈΠΈ. Π Π°Π΄ΠΈΠΎΡΠ°ΡΡΠΎΡΠ½Π°Ρ ΠΈΠ΄Π΅Π½ΡΠΈΡΠΈΠΊΠ°ΡΠΈΡ ΠΎΠ±ΡΠ΅ΠΊΡΠΎΠ². Π§Π°ΡΡΡ 1.
Π‘ΡΡΠ»ΠΊΠΈ Π΄Π»Ρ ΡΡΠ°Π½Π΄Π°ΡΡΠΈΠ·Π°ΡΠΈΠΈ Π°ΡΡ
ΠΈΡΠ΅ΠΊΡΡΡΡ ΠΈ Π·Π½Π°ΡΠ΅Π½ΠΈΡ ΠΏΠ°ΡΠ°ΠΌΠ΅ΡΡΠΎΠ²
ISO/IEC 18000-3, ΠΠ½ΡΠΎΡΠΌΠ°ΡΠΈΠΎΠ½Π½ΡΠ΅ ΡΠ΅Ρ
Π½ΠΎΠ»ΠΎΠ³ΠΈΠΈ. Π Π°Π΄ΠΈΠΎΡΠ°ΡΡΠΎΡΠ½Π°Ρ ΠΈΠ΄Π΅Π½ΡΠΈΡΠΈΠΊΠ°ΡΠΈΡ ΠΎΠ±ΡΠ΅ΠΊΡΠΎΠ². Π§Π°ΡΡΡ 3.
ΠΠ°ΡΠ°ΠΌΠ΅ΡΡΡ ΡΠ°Π΄ΠΈΠΎΡΠ°ΡΡΠΎΡΠ½ΠΎΠΉ ΡΠ²ΡΠ·ΠΈ Π½Π° ΡΠ°ΡΡΠΎΡΠ΅ 13,56 ΠΠΡ
ISO/IEC 19762 (Π²ΡΠ΅ ΡΠ°ΡΡΠΈ), ΠΠ½ΡΠΎΡΠΌΠ°ΡΠΈΠΎΠ½Π½ΡΠ΅ ΡΠ΅Ρ
Π½ΠΎΠ»ΠΎΠ³ΠΈΠΈ. Π’Π΅Ρ
Π½ΠΎΠ»ΠΎΠ³ΠΈΠΈ Π°Π²ΡΠΎΠΌΠ°ΡΠΈΡΠ΅ΡΠΊΠΎΠΉ
ΠΈΠ΄Π΅Π½ΡΠΈΡΠΈΠΊΠ°ΡΠΈΠΈ ΠΈ ΡΠ±ΠΎΡΠ° Π΄Π°Π½Π½ΡΡ
(AIDC). ΠΠ°ΡΠΌΠΎΠ½ΠΈΠ·ΠΈΡΠΎΠ²Π°Π½Π½ΡΠΉ ΡΠ»ΠΎΠ²Π°ΡΡ
3 Π’Π΅ΡΠΌΠΈΠ½Ρ ΠΈ ΠΎΠΏΡΠ΅Π΄Π΅Π»Π΅Π½ΠΈΡ
ΠΠ»Ρ ΡΠ΅Π»Π΅ΠΉ Π΄Π°Π½Π½ΠΎΠ³ΠΎ Π΄ΠΎΠΊΡΠΌΠ΅Π½ΡΠ° ΠΏΡΠΈΠΌΠ΅Π½ΠΈΠΌΡ ΡΠ΅ΡΠΌΠΈΠ½Ρ ΠΈ ΠΎΠΏΡΠ΅Π΄Π΅Π»Π΅Π½ΠΈΡ, ΠΎΠΏΠΈΡΠ°Π½Π½ΡΠ΅ Π² ISO/IEC 19762 (Π²ΡΠ΅
ΡΠ°ΡΡΠΈ).
4 Π‘ΠΈΠΌΠ²ΠΎΠ»Ρ ΠΈ ΡΠΎΠΊΡΠ°ΡΠ΅Π½ΠΈΡ
ar ΡΠΈΡΠΈΠ½Π° ΠΊΠΎΠ½ΡΡΠΎΠ»ΡΠ½ΠΎΠΉ ΠΌΠ΅ΡΠΊΠΈ
asp ΡΠ°ΡΡΡΠΎΡΠ½ΠΈΠ΅
br Π²ΡΡΠΎΡΠ° ΠΊΠΎΠ½ΡΡΠΎΠ»ΡΠ½ΠΎΠΉ ΠΌΠ΅ΡΠΊΠΈ
ca ΡΠΈΡΠΈΠ½Π° ΠΊΠ°Π»ΠΈΠ±ΡΠΎΠ²ΠΎΡΠ½ΠΎΠΉ ΡΠ°ΠΌΠΊΠΈ
cb Π²ΡΡΠΎΡΠ° ΠΊΠ°Π»ΠΈΠ±ΡΠΎΠ²ΠΎΡΠ½ΠΎΠΉ ΡΠ°ΠΌΠΊΠΈ
co ΡΠ³Π»ΠΎΠ²ΠΎΠΉ ΡΠ°Π΄ΠΈΡΡ ΠΊΠ°Π»ΠΈΠ±ΡΠΎΠ²ΠΎΡΠ½ΠΎΠΉ ΡΠ°ΠΌΠΊΠΈ
dis Π΄ΠΈΡΡΠ°Π½ΡΠΈΡ ΠΌΠ΅ΠΆΠ΄Ρ Π°Π½ΡΠ΅Π½Π½ΠΎΠΉ ΡΠ΅ΡΡΠΎΠ²ΠΎΠ³ΠΎ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ ΠΈ ΡΡΠ²ΡΡΠ²ΠΈΡΠ΅Π»ΡΠ½ΡΠΌΠΈ ΡΠ°ΠΌΠΊΠ°ΠΌΠΈ
DUT ΡΠ΅ΡΡΠΈΡΡΠ΅ΠΌΠΎΠ΅ ΠΎΠ±ΠΎΡΡΠ΄ΠΎΠ²Π°Π½ΠΈΠ΅
fc ΡΠ°ΡΡΠΎΡΠ° ΡΠ°Π±ΠΎΡΠ΅Π³ΠΎ ΠΏΠΎΠ»Ρ
fs ΡΠ°ΡΡΠΎΡΠ° ΠΏΠΎΠ΄Π½Π΅ΡΡΡΠ΅ΠΉ
H ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡΠ½Π°Ρ ΠΌΠΎΡΠ½ΠΎΡΡΡ ΠΏΠΎΠ»Ρ Π°Π½ΡΠ΅Π½Π½Ρ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ
max
H ΠΌΠΈΠ½ΠΈΠΌΠ°Π»ΡΠ½Π°Ρ ΠΌΠΎΡΠ½ΠΎΡΡΡ ΠΏΠΎΠ»Ρ Π°Π½ΡΠ΅Π½Π½Ρ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ
min
lx Π΄Π»ΠΈΠ½Π° ΡΠΎΠ΅Π΄ΠΈΠ½ΠΈΡΠ΅Π»ΡΠ½ΠΎΠ³ΠΎ ΠΊΠ°Π±Π΅Π»Ρ Π±Π»ΠΎΠΊΠ° ΡΠ΅ΡΡΠΎΠ²ΠΎΠ³ΠΎ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ
lya ΡΠΈΡΠΈΠ½Π° ΡΠ΅ΡΡΠΎΠ²ΠΎΠ³ΠΎ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ ΠΈ ΠΏΠ΅ΡΠ°ΡΠ½ΠΎΠΉ ΠΏΠ»Π°ΡΡ ΡΡΠ²ΡΡΠ²ΠΈΡΠ΅Π»ΡΠ½ΠΎΠΉ ΡΠ°ΠΌΠΊΠΈ
lyb Π²ΡΡΠΎΡΠ° ΡΠ΅ΡΡΠΎΠ²ΠΎΠ³ΠΎ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ ΠΈ ΠΏΠ΅ΡΠ°ΡΠ½ΠΎΠΉ ΠΏΠ»Π°ΡΡ ΡΡΠ²ΡΡΠ²ΠΈΡΠ΅Π»ΡΠ½ΠΎΠΉ ΡΠ°ΠΌΠΊΠΈ
lyd Π΄ΠΈΠ°ΠΌΠ΅ΡΡ ΡΠ°ΠΌΠΊΠΈ ΡΠ΅ΡΡΠΎΠ²ΠΎΠ³ΠΎ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ
lyw ΡΠΈΡΠΈΠ½Π° Π΄ΠΎΡΠΎΠΆΠΊΠΈ ΡΠ°ΠΌΠΊΠΈ ΡΠ΅ΡΡΠΎΠ²ΠΎΠ³ΠΎ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ
nr ΠΊΠΎΠ»ΠΈΡΠ΅ΡΡΠ²ΠΎ ΠΎΠ±ΠΎΡΠΎΡΠΎΠ² ΡΡΠ°Π»ΠΎΠ½Π½ΠΎΠΉ ΠΌΠ΅ΡΠΊΠΈ
oa ΡΠΈΡΠΈΠ½Π° ΠΊΠ°Π»ΠΈΠ±ΡΠΎΠ²ΠΎΡΠ½ΠΎΠΉ ΡΠ°ΠΌΠΊΠΈ
ob Π²ΡΡΠΎΡΠ° ΠΊΠ°Π»ΠΈΠ±ΡΠΎΠ²ΠΎΡΠ½ΠΎΠΉ ΡΠ°ΠΌΠΊΠΈ
2 Β© ISO/IEC 2011 β ΠΡΠ΅ ΠΏΡΠ°Π²Π° ΡΠΎΡ
ΡΠ°Π½ΡΡΡΡΡ
PCB ΠΏΠ΅ΡΠ°ΡΠ½Π°Ρ ΠΏΠ»Π°ΡΠ°
rs ΡΠ³Π»ΠΎΠ²ΠΎΠΉ ΡΠ°Π΄ΠΈΡΡ ΡΡΠ²ΡΡΠ²ΠΈΡΠ΅Π»ΡΠ½ΠΎΠΉ ΡΠ°ΠΌΠΊΠΈ
sa ΡΠΈΡΠΈΠ½Π° ΡΡΠ²ΡΡΠ²ΠΈΡΠ΅Π»ΡΠ½ΠΎΠΉ ΡΠ°ΠΌΠΊΠΈ
sb Π²ΡΡΠΎΡΠ° ΡΡΠ²ΡΡΠ²ΠΈΡΠ΅Π»ΡΠ½ΠΎΠΉ ΡΠ°ΠΌΠΊΠΈ
sr ΠΈΠ½ΡΠ΅ΡΠ²Π°Π» ΠΌΠ΅ΠΆΠ΄Ρ Π΄ΠΎΡΠΎΠΆΠΊΠ°ΠΌΠΈ ΡΡΠ°Π»ΠΎΠ½Π½ΠΎΠΉ ΠΌΠ΅ΡΠΊΠΈ
wr ΡΠΈΡΠΈΠ½Π° Π΄ΠΎΡΠΎΠΆΠΊΠΈ ΡΡΠ°Π»ΠΎΠ½Π½ΠΎΠΉ ΠΌΠ΅ΡΠΊΠΈ
5 Π’Π΅ΡΡΡ Π½Π° ΡΠΎΠΎΡΠ²Π΅ΡΡΡΠ²ΠΈΠ΅ Π΄Π»Ρ ISO/IEC 18000-3 β 13,56 ΠΠΡ
5.1 ΠΠ±ΡΠΈΠ΅ ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΡ
ΠΡΠ° ΡΠ°ΡΡΡ ISO/IEC TR 18047 ΠΎΠΏΡΠ΅Π΄Π΅Π»ΡΠ΅Ρ ΡΠ΅ΡΠΈΠΈ ΡΠ΅ΡΡΠΎΠ² Π΄Π»Ρ ΠΎΠΏΡΠ΅Π΄Π΅Π»Π΅Π½ΠΈΡ ΡΠΎΠΎΡΠ²Π΅ΡΡΡΠ²ΠΈΡ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Π΅ΠΉ ΠΈ
ΠΌΠ΅ΡΠΎΠΊ. Π Π΅Π·ΡΠ»ΡΡΠ°ΡΡ ΡΡΠΈΡ
ΡΠ΅ΡΡΠΎΠ² ΡΠ»Π΅Π΄ΡΠ΅Ρ ΡΡΠ°Π²Π½ΠΈΠ²Π°ΡΡ ΡΠΎ Π·Π½Π°ΡΠ΅Π½ΠΈΡΠΌΠΈ ΠΏΠ°ΡΠ°ΠΌΠ΅ΡΡΠΎΠ² ΠΎΠΏΡΠ΅Π΄Π΅Π»Π΅Π½Π½ΡΡ
Π²
ISO/IEC 18000-3, ΡΡΠΎΠ±Ρ ΠΎΠΏΡΠ΅Π΄Π΅Π»ΠΈΡΡ ΡΠΎΠΎΡΠ²Π΅ΡΡΡΠ²ΠΈΠ΅ ΡΠ΅ΡΡΠΈΡΡΠ΅ΠΌΠΎΠ³ΠΎ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ ΠΈ ΡΠ΅ΡΡΠΈΡΡΠ΅ΠΌΠΎΠΉ ΠΌΠ΅ΡΠΊΠΈ.
ΠΡΠ»ΠΈ ΠΈΠ½Π°ΡΠ΅ Π½Π΅ ΠΎΠΏΡΠ΅Π΄Π΅Π»Π΅Π½ΠΎ, ΡΠ΅ΡΡΡ Π² ΡΡΠΎΠΉ ΡΠ°ΡΡΠΈ ISO/IECTR 18047 Π΄ΠΎΠ»ΠΆΠ½Ρ ΠΏΡΠΈΠΌΠ΅Π½ΡΡΡΡΡ ΡΠΎΠ»ΡΠΊΠΎ ΠΊ RFID
ΠΌΠ΅ΡΠΊΠ°ΠΌ ΠΈ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»ΡΠΌ, ΡΠΊΠ°Π·Π°Π½Π½ΡΠΌ Π² ISO/IEC 18000-3 Π Π΅ΠΆΠΈΠΌΠ΅ 1, Π Π΅ΠΆΠΈΠΌΠ΅ 2 ΠΈ Π Π΅ΠΆΠΈΠΌΠ΅ 3.
5.2 ΠΠ°ΡΠ°Π»ΡΠ½ΡΠ΅ ΡΡΠ»ΠΎΠ²ΠΈΡ (ΠΏΠΎ ΡΠΌΠΎΠ»ΡΠ°Π½ΠΈΡ) ΠΌΠ΅ΡΠΎΠ΄ΠΎΠ² ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ
5.2.1 Π£ΡΠ»ΠΎΠ²ΠΈΡ ΠΈΡΠΏΡΡΠ°Π½ΠΈΠΉ
ΠΡΠ»ΠΈ ΠΈΠ½Π°ΡΠ΅ Π½Π΅ ΠΎΠΏΡΠ΅Π΄Π΅Π»Π΅Π½ΠΎ, ΡΠ΅ΡΡΡ Π΄ΠΎΠ»ΠΆΠ½Ρ ΠΏΡΠΎΠ²ΠΎΠ΄ΠΈΡΡΡΡ ΠΏΡΠΈ ΡΠ΅ΠΌΠΏΠ΅ΡΠ°ΡΡΡΠ΅ 23 Β°C +/- 3 Β°C (73 Β°F +/- 5 Β°F) ΠΈ
ΠΎΡΠ½ΠΎΡΠΈΡΠ΅Π»ΡΠ½ΠΎΠΉ Π²Π»Π°ΠΆΠ½ΠΎΡΡΠΈ ΠΎΡ 40 % Π΄ΠΎ 60 %.
5.2.2 ΠΠΎΠ΄Π³ΠΎΡΠΎΠ²ΠΊΠ° ΠΊ ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ
Π’Π°ΠΌ, Π³Π΄Π΅ ΡΡΠ΅Π±ΡΠ΅ΡΡΡ ΠΏΠΎΠ΄Π³ΠΎΡΠΎΠ²ΠΊΠ° ΠΊ ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ, ΠΊΠΎΠ½ΡΡΠΎΠ»ΡΠ½ΡΠ΅ ΠΌΠ΅ΡΠΊΠΈ, ΠΊΠΎΡΠΎΡΡΠ΅ Π±ΡΠ΄ΡΡ ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°ΡΡΡΡ,
Π΄ΠΎΠ»ΠΆΠ½Ρ Π±ΡΡΡ ΠΏΠΎΠ΄Π³ΠΎΡΠΎΠ²Π»Π΅Π½Ρ ΠΊ ΡΡΠ»ΠΎΠ²ΠΈΡΠΌ ΠΈΡΠΏΡΡΠ°Π½ΠΈΠΉ Π·Π° 24 ΡΠ°ΡΠ° Π΄ΠΎ Π½Π°ΡΠ°Π»Π° ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ.
5.2.3 ΠΠΎΠΏΡΡΡΠΈΠΌΡΠ΅ ΠΎΡΠΊΠ»ΠΎΠ½Π΅Π½ΠΈΡ
ΠΡΠ»ΠΈ ΠΈΠ½Π°ΡΠ΅ Π½Π΅ ΠΎΠΏΡΠ΅Π΄Π΅Π»Π΅Π½ΠΎ, Π΄ΠΎΠΏΡΡΡΠΈΠΌΡΠ΅ ΠΎΡΠΊΠ»ΠΎΠ½Π΅Π½ΠΈΡ Π² +/- 5% ΠΌΠΎΠ³ΡΡ ΠΏΡΠΈΠΌΠ΅Π½ΡΡΡΡΡ ΠΊ ΠΊΠΎΠ»ΠΈΡΠ΅ΡΡΠ²Π΅Π½Π½ΡΠΌ
ΠΏΠΎΠΊΠ°Π·Π°ΡΠ΅Π»ΡΠΌ Π΄Π»Ρ ΠΎΠΏΡΠ΅Π΄Π΅Π»Π΅Π½ΠΈΡ ΠΎΡΠΎΠ±Π΅Π½Π½ΠΎΡΡΠ΅ΠΉ ΡΠ΅ΡΡΠΎΠ²ΠΎΠ³ΠΎ ΠΎΠ±ΠΎΡΡΠ΄ΠΎΠ²Π°Π½ΠΈΡ (Π½Π°ΠΏΡΠΈΠΌΠ΅Ρ, Π»ΠΈΠ½Π΅ΠΉΠ½ΡΠ΅
ΠΈΠ·ΠΌΠ΅ΡΠ΅Π½ΠΈΡ) ΠΈ ΠΏΡΠΎΡΠ΅Π΄ΡΡΡ ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ (ΠΏΠΎΠΏΡΠ°Π²ΠΊΠ° Π½Π° ΡΠ΅ΡΡΠΎΠ²ΠΎΠ΅ ΠΎΠ±ΠΎΡΡΠ΄ΠΎΠ²Π°Π½ΠΈΠ΅).
5.2.4 ΠΠΎΠ±ΠΎΡΠ½Π°Ρ ΠΈΠ½Π΄ΡΠΊΡΠΈΠ²Π½ΠΎΡΡΡ
Π Π΅Π·ΠΈΡΡΠΎΡΡ ΠΈ ΠΊΠΎΠ½Π΄Π΅Π½ΡΠ°ΡΠΎΡΡ Π΄ΠΎΠ»ΠΆΠ½Ρ ΠΈΠΌΠ΅ΡΡ Π½Π΅Π·Π½Π°ΡΠΈΡΠ΅Π»ΡΠ½ΡΡ ΠΈΠ½Π΄ΡΠΊΡΠΈΠ²Π½ΠΎΡΡΡ.
5.2.5 ΠΠ±ΡΠ°Ρ ΠΏΠΎΠ³ΡΠ΅ΡΠ½ΠΎΡΡΡ ΠΈΠ·ΠΌΠ΅ΡΠ΅Π½ΠΈΡ
ΠΠ±ΡΠ°Ρ ΠΏΠΎΠ³ΡΠ΅ΡΠ½ΠΎΡΡΡ ΠΈΠ·ΠΌΠ΅ΡΠ΅Π½ΠΈΠΉ Π΄Π»Ρ ΠΊΠ°ΠΆΠ΄ΠΎΠΉ ΡΠ°Π·ΠΌΠ΅ΡΠ½ΠΎΡΡΠΈ, ΠΎΠΏΡΠ΅Π΄Π΅Π»Π΅Π½Π½ΠΎΠΉ ΡΡΠΈΠΌΠΈ ΠΌΠ΅ΡΠΎΠ΄Π°ΠΌΠΈ ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ,
Π΄ΠΎΠ»ΠΆΠ½Ρ ΠΎΡΡΠ°ΠΆΠ°ΡΡΡΡ Π² ΠΎΡΡΠ΅ΡΠ΅.
ΠΠ ΠΠΠΠ§ΠΠΠΠ ΠΠ΅ΡΠ²ΠΈΡΠ½Π°Ρ ΠΈΠ½ΡΠΎΡΠΌΠ°ΡΠΈΡ Π΄Π°Π½Π° Π² ISO/IEC Guide 98-3:2008.
Β© ISO/IEC 2011 β ΠΡΠ΅ ΠΏΡΠ°Π²Π° ΡΠΎΡ
ΡΠ°Π½ΡΡΡΡΡ 3
5.3 Π’Π΅ΡΡΡ ΡΠΎΠΎΡΠ²Π΅ΡΡΡΠ²ΠΈΡ Π΄Π»Ρ ISO/IEC 18000-3, Π Π΅ΠΆΠΈΠΌ 1
5.3.1 ΠΠ±ΡΠΈΠ΅ ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΡ
Π’Π΅ΡΡΡ ΡΠΎΠΎΡΠ²Π΅ΡΡΡΠ²ΠΈΡ Π΄Π»Ρ ISO/IEC 18000-3, Π Π΅ΠΆΠΈΠΌ 1, ΠΎΠΏΠΈΡΠ°Π½Ρ Π½Π΅Π·Π°Π²ΠΈΡΠΈΠΌΠΎ ΠΎΡ ΡΠ°Π·ΠΌΠ΅ΡΠ° ΠΌΠ΅ΡΠΊΠΈ. ΠΠ»Ρ ΡΠ΅ΡΡΠΎΠ²
ΠΌΠ΅ΡΠΎΠΊ ΠΌΠ΅Π½ΡΡΠΈΡ
ΠΈΠ»ΠΈ ΡΠ°Π²Π½ΡΡ
ID-1 (ΠΊΠ°ΠΊ ΠΎΠΏΡΠ΅Π΄Π΅Π»Π΅Π½ΠΎ Π² ISO/IEC7810) Π²ΡΠ΅ ΠΈΠ·ΠΌΠ΅ΡΠ΅Π½ΠΈΡ ΠΏΡΠΈΠ²Π΅Π΄Π΅Π½Ρ Π²
ΠΡΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ A, Π² ΡΠΎ Π²ΡΠ΅ΠΌΡ ΠΊΠ°ΠΊ ΠΡΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ B ΠΏΡΠΈΠΌΠ΅Π½ΡΠ΅ΡΡΡ Π΄Π»Ρ ΠΌΠ΅ΡΠΎΠΊ Π±ΠΎΠ»ΡΡΠ΅Π³ΠΎ ΡΠ°Π·ΠΌΠ΅ΡΠ°.
5.3.2 ΠΠΏΠΏΠ°ΡΠ°ΡΡΡΠ° ΠΈ ΡΡ
Π΅ΠΌΡ ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ
ΠΡΠ° ΡΠ°ΡΡΡ ΠΎΠΏΡΠ΅Π΄Π΅Π»ΡΠ΅Ρ Π°ΠΏΠΏΠ°ΡΠ°ΡΡΡΡ ΠΈ ΡΡ
Π΅ΠΌΡ ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ Π΄Π»Ρ ΠΏΡΠΎΠ²Π΅ΡΠΊΠΈ ΠΌΠ΅ΡΠΊΠΈ ΠΈΠ»ΠΈ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ
ΡΠΎΠ³Π»Π°ΡΠ½ΠΎ Π±Π°Π·ΠΎΠ²ΠΎΠΌΡ ΡΡΠ°Π½Π΄Π°ΡΡΡ ISO/IEC 18000-3. ΠΠΏΠΏΠ°ΡΠ°ΡΡΡΠ° ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ Π²ΠΊΠ»ΡΡΠ°Π΅Ρ:
β’ ΠΊΠ°Π»ΠΈΠ±ΡΠΎΠ²ΠΎΡΠ½Π°Ρ ΡΠ°ΠΌΠΊΠ° (ΡΠΌ. 5.3.2.1)
β’ Π±Π»ΠΎΠΊ ΡΠ΅ΡΡΠΎΠ²ΠΎΠ³ΠΎ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ (ΡΠΌ. 5.3.2.2)
β’ ΡΡΠ°Π»ΠΎΠ½Π½Π°Ρ ΠΌΠ΅ΡΠΊΠ° (ΡΠΌ. 5.3.2.4)
β’ ΡΠΈΡΡΠΎΠ²ΠΎΠΉ ΠΎΡΡΠΈΠ»Π»ΠΎΠ³ΡΠ°Ρ (ΡΠΌ. 5.3.2.5).
ΠΠ½ΠΈ ΠΎΠΏΠΈΡΠ°Π½Ρ Π² ΡΠ»Π΅Π΄ΡΡΡΠΈΡ
ΠΏΡΠ½ΠΊΡΠ°Ρ
.
5.3.2.1 ΠΠ°Π»ΠΈΠ±ΡΠΎΠ²ΠΎΡΠ½Π°Ρ ΡΠ°ΠΌΠΊΠ°
ΠΡΠΎΡ ΠΏΡΠ½ΠΊΡ ΠΎΠΏΠΈΡΡΠ²Π°Π΅Ρ ΡΠ°Π·ΠΌΠ΅Ρ, ΡΠΎΠ»ΡΠΈΠ½Ρ ΠΈ Ρ
Π°ΡΠ°ΠΊΡΠ΅ΡΠΈΡΡΠΈΠΊΠΈ ΠΊΠ°Π»ΠΈΠ±ΡΠΎΠ²ΠΎΡΠ½ΠΎΠΉ ΡΠ°ΠΌΠΊΠΈ.
5.3.2.1.1 Π Π°Π·ΠΌΠ΅Ρ ΠΊΠ°Π»ΠΈΠ±ΡΠΎΠ²ΠΎΡΠ½ΠΎΠΉ ΡΠ°ΠΌΠΊΠΈ
ΠΠ΅ΡΠ°ΡΠ½Π°Ρ ΠΏΠ»Π°ΡΠ° ΠΊΠ°Π»ΠΈΠ±ΡΠΎΠ²ΠΎΡΠ½ΠΎΠΉ ΡΠ°ΠΌΠΊΠΈ ΡΠΎΡΡΠΎΠΈΡ ΠΈΠ· ΠΎΠ±Π»Π°ΡΡΠΈ, Π²ΡΡΠΎΡΠ° ΠΈ ΡΠΈΡΠΈΠ½Π° ΠΊΠΎΡΠΎΡΠΎΠΉ ΠΎΠ±ΠΎΠ·Π½Π°ΡΠ΅Π½Ρ Π½Π°
Π ΠΈΡΡΠ½ΠΊΠ΅ 1 β ΠΡΠΈΠΌΠ΅Ρ ΠΊΠ°Π»ΠΈΠ±ΡΠΎΠ²ΠΎΡΠ½ΠΎΠΉ ΡΠ°ΠΌΠΊΠΈ, ΡΠΎΠ΄Π΅ΡΠΆΠ°ΡΠ΅ΠΉ ΠΎΠ΄Π½ΠΎΡΠ»ΠΎΠΉΠ½ΡΡ Π½Π°ΠΌΠΎΡΠΊΡ ΠΊΠΎΠ½ΡΠ΅Π½ΡΡΠΈΡΠ΅ΡΠΊΡΡ Ρ
Π»ΠΈΠ½ΠΈΠ΅ΠΉ ΠΊΠΎΠ½ΡΡΡΠ° ΡΠ°ΠΌΠΊΠΈ
Π ΠΈΡΡΠ½ΠΎΠΊ 1 β ΠΡΠΈΠΌΠ΅Ρ ΠΊΠ°Π»ΠΈΠ±ΡΠΎΠ²ΠΎΡΠ½ΠΎΠΉ ΡΠ°ΠΌΠΊΠΈ
5.3.2.1.2 Π’ΠΎΠ»ΡΠΈΠ½Π° ΠΈ ΠΌΠ°ΡΠ΅ΡΠΈΠ°Π» ΠΎΡΠ½ΠΎΠ²Ρ ΠΊΠ°Π»ΠΈΠ±ΡΠΎΠ²ΠΎΡΠ½ΠΎΠΉ ΡΠ°ΠΌΠΊΠΈ
Π’ΠΎΠ»ΡΠΈΠ½Π° ΠΏΠ΅ΡΠ°ΡΠ½ΠΎΠΉ ΠΏΠ»Π°ΡΡ Π΄ΠΎΠ»ΠΆΠ½Π° Π±ΡΡΡ 0,76 ΠΌΠΌ +/- 10 %. ΠΠ½Π° Π΄ΠΎΠ»ΠΆΠ½Π° ΡΠΎΡΡΠΎΡΡΡ ΠΈΠ· ΠΏΠΎΠ΄Ρ
ΠΎΠ΄ΡΡΠ΅Π³ΠΎ
ΠΈΠ·ΠΎΠ»ΡΡΠΈΠΎΠ½Π½ΠΎΠ³ΠΎ ΠΌΠ°ΡΠ΅ΡΠΈΠ°Π»Π°, ΡΠ°ΠΊΠΎΠ³ΠΎ ΠΊΠ°ΠΊ FR4 ΠΈΠ»ΠΈ ΡΠΊΠ²ΠΈΠ²Π°Π»Π΅Π½ΡΠ½ΠΎΠ³ΠΎ.
4 Β© ISO/IEC 2011 β ΠΡΠ΅ ΠΏΡΠ°Π²Π° ΡΠΎΡ
ΡΠ°Π½ΡΡΡΡΡ
5.3.2.1.3 Π₯Π°ΡΠ°ΠΊΡΠ΅ΡΠΈΡΡΠΈΠΊΠΈ ΡΠ°ΠΌΠΊΠΈ
Π Π°ΠΌΠΊΠ° Π½Π° ΠΏΠ΅ΡΠ°ΡΠ½ΠΎΠΉ ΠΏΠ»Π°ΡΠ΅ ΠΊΠ°Π»ΠΈΠ±ΡΠΎΠ²ΠΎΡΠ½ΠΎΠΉ ΡΠ°ΠΌΠΊΠΈ Π΄ΠΎΠ»ΠΆΠ½Π° ΠΈΠΌΠ΅ΡΡ 1 ΡΠ»ΠΎΠΉ. ΠΠ½Π΅ΡΠ½ΠΈΠΉ ΡΠ°Π·ΠΌΠ΅Ρ ΡΠ°ΠΌΠΊΠΈ Π΄ΠΎΠ»ΠΆΠ΅Π½
Π±ΡΡΡ ΡΠ°ΠΊΠΈΠΌ, ΠΊΠ°ΠΊ ΠΏΠΎΠΊΠ°Π·Π°Π½ΠΎ Π½Π° Π ΠΈΡΡΠ½ΠΊΠ΅ 1 Ρ ΡΠ³Π»ΠΎΠ²ΡΠΌΠΈ ΡΠ°Π΄ΠΈΡΡΠ°ΠΌΠΈ co.
Π Π°ΠΌΠΊΠ° Π²ΡΠΏΠΎΠ»Π½Π΅Π½Π° Π² Π²ΠΈΠ΄Π΅ ΠΏΠ΅ΡΠ»ΠΈ Π½Π° ΠΏΠ»Π°ΡΠ΅ Ρ ΠΏΠΎΠΊΡΡΡΠΈΠ΅ΠΌ ΠΈΠ· ΠΌΠ΅Π΄ΠΈ 35 ΠΌΠΊΠΌ. Π¨ΠΈΡΠΈΠ½Π° Π΄ΠΎΡΠΎΠΆΠΊΠΈ ΡΠΎΡΡΠ°Π²Π»ΡΠ΅Ρ
500 ΠΌΠΊΠΌ +/- 20 %. Π Π°Π·ΠΌΠ΅Ρ ΠΊΠΎΠ½ΡΠ°ΠΊΡΠΎΠ² Π΄ΠΎΠ»ΠΆΠ΅Π½ Π±ΡΡΡ 1,5 ΠΌΠΌ Γ 1,5 ΠΌΠΌ.
Π©ΡΠΏ ΠΎΡΡΠΈΠ»Π»ΠΎΠ³ΡΠ°ΡΠ° Ρ Π²ΡΡΠΎΠΊΠΈΠΌ Π²Ρ
ΠΎΠ΄Π½ΡΠΌ ΡΠΎΠΏΡΠΎΡΠΈΠ²Π»Π΅Π½ΠΈΠ΅ΠΌ (Π½Π°ΠΏΡΠΈΠΌΠ΅Ρ, > 1 ΠΠΠΌ, < 14 ΠΏΠ€), Π΄ΠΎΠ»ΠΆΠ΅Π½ Π±ΡΡΡ
ΠΈΡΠΏΠΎΠ»ΡΠ·ΠΎΠ²Π°Π½ Π΄Π»Ρ ΠΈΠ·ΠΌΠ΅ΡΠ΅Π½ΠΈΡ Π½Π°ΠΏΡΡΠΆΠ΅Π½ΠΈΡ ΡΠ°Π·ΠΎΠΌΠΊΠ½ΡΡΠΎΠΉ ΠΏΠ΅ΡΠ»ΠΈ. Π Π΅Π·ΠΎΠ½Π°Π½ΡΠ½Π°Ρ ΡΠ°ΡΡΠΎΡΠ° Π²ΡΠ΅ΠΉ ΡΡΡΠ°Π½ΠΎΠ²ΠΊΠΈ
(ΠΊΠ°Π»ΠΈΠ±ΡΠΎΠ²ΠΎΡΠ½Π°Ρ ΡΠ°ΠΌΠΊΠ°, ΡΠΎΠ΅Π΄ΠΈΠ½ΠΈΡΠ΅Π»ΡΠ½ΡΠ΅ ΠΏΡΠΎΠ²ΠΎΠ΄Π° ΠΈ ΡΡΠΏ ΠΎΡΡΠΈΠ»Π»ΠΎΠ³ΡΠ°ΡΠ°) Π΄ΠΎΠ»ΠΆΠ½Π° Π±ΡΡΡ Π²ΡΡΠ΅ 60 ΠΠΡ.
5.3.2.2 ΠΠ»ΠΎΠΊ ΡΠ΅ΡΡΠΎΠ²ΠΎΠ³ΠΎ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ
ΠΠ»ΠΎΠΊ ΡΠ΅ΡΡΠΎΠ²ΠΎΠ³ΠΎ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ Π΄Π»Ρ Π½Π°Π³ΡΡΠ·ΠΎΡΠ½ΠΎΠΉ ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΠΈ ΡΠΎΡΡΠΎΠΈΡ ΠΈΠ· Π°Π½ΡΠ΅Π½Π½Ρ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ ΠΈ Π΄Π²ΡΡ
ΡΡΠ²ΡΡΠ²ΠΈΡΠ΅Π»ΡΠ½ΡΡ
ΡΠ°ΠΌΠΎΠΊ: ΡΡΠ²ΡΡΠ²ΠΈΡΠ΅Π»ΡΠ½ΠΎΠΉ ΡΠ°ΠΌΠΊΠΈ Π ΠΈ ΡΡΠ²ΡΡΠ²ΠΈΡΠ΅Π»ΡΠ½ΠΎΠΉ ΡΠ°ΠΌΠΊΠΈ Π. ΠΡΠΏΡΡΠ°ΡΠ΅Π»ΡΠ½Π°Ρ ΡΡΡΠ°Π½ΠΎΠ²ΠΊΠ°
ΠΏΠΎΠΊΠ°Π·Π°Π½Π° Π½Π° ΡΠΈΡΡΠ½ΠΊΠ΅ 2 β ΠΡΠΈΠΌΠ΅Ρ ΠΈΡΠΏΡΡΠ°ΡΠ΅Π»ΡΠ½ΠΎΠΉ ΡΡΡΠ°Π½ΠΎΠ²ΠΊΠΈ. Π§ΡΠ²ΡΡΠ²ΠΈΡΠ΅Π»ΡΠ½ΡΠ΅ ΡΠ°ΠΌΠΊΠΈ ΡΠ°ΡΠΏΠΎΠ»ΠΎΠΆΠ΅Π½Ρ ΡΠ°ΠΊ,
ΡΡΠΎ ΡΠΈΠ³Π½Π°Π» ΠΎΡ ΠΎΠ΄Π½ΠΎΠΉ ΡΠ°ΠΌΠΊΠΈ Π½Π°Ρ
ΠΎΠ΄ΠΈΡΡΡ Π² ΠΏΡΠΎΡΠΈΠ²ΠΎΡΠ°Π·Π΅ ΠΊ Π΄ΡΡΠ³ΠΎΠΉ. ΠΠΎΡΠ΅Π½ΡΠΈΠΎΠΌΠ΅ΡΡ P1 (50 ΠΠΌ) ΡΠ»ΡΠΆΠΈΡ Π΄Π»Ρ
ΡΠΎΡΠ½ΠΎΠΉ ΡΠ΅Π³ΡΠ»ΠΈΡΠΎΠ²ΠΊΠΈ ΡΠΎΡΠΊΠΈ ΡΠ°Π²Π½ΠΎΠ²Π΅ΡΠΈΡ, ΠΊΠΎΠ³Π΄Π° ΡΡΠ²ΡΡΠ²ΠΈΡΠ΅Π»ΡΠ½ΡΠ΅ ΡΠ°ΠΌΠΊΠΈ Π½Π΅ Π½Π°Π³ΡΡΠΆΠ΅Π½Ρ ΠΌΠ΅ΡΠΊΠΎΠΉ ΠΈΠ»ΠΈ Π΄ΡΡΠ³ΠΎΠΉ
ΠΌΠ°Π³Π½ΠΈΡΠ½ΠΎΠΉ ΡΠ²ΡΠ·ΡΡ. ΠΠΌΠΊΠΎΡΡΠ½Π°Ρ Π½Π°Π³ΡΡΠ·ΠΊΠ° Π·ΠΎΠ½Π΄Π°, Π² ΡΠΎΠΌ ΡΠΈΡΠ»Π΅ Π΅Π³ΠΎ ΠΏΠ°ΡΠ°Π·ΠΈΡΠ½Π°Ρ Π΅ΠΌΠΊΠΎΡΡΡ, Π΄ΠΎΠ»ΠΆΠ½Π° Π±ΡΡΡ
ΠΌΠ΅Π½ΡΡΠ΅ ΡΠ΅ΠΌ 14 ΠΏΠ€.
ΠΠΠΠΠ ΠΠΌΠΊΠΎΡΡΡ ΡΠΎΠ΅Π΄ΠΈΠ½Π΅Π½ΠΈΠΉ ΠΈ Π·ΠΎΠ½Π΄Π° ΠΎΡΡΠΈΠ»Π»ΠΎΠ³ΡΠ°ΡΠ° Π΄ΠΎΠ»ΠΆΠ½Ρ Π±ΡΡΡ ΡΠ²Π΅Π΄Π΅Π½Ρ ΠΊ ΠΌΠΈΠ½ΠΈΠΌΡΠΌΡ Π΄Π»Ρ ΠΎΠ±Π΅ΡΠΏΠ΅ΡΠ΅Π½ΠΈΡ
Π²ΠΎΡΠΏΡΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΠΌΠΎΡΡΠΈ.
ΠΠ ΠΠΠΠ§ΠΠΠΠ ΠΠ½Π°ΡΠ΅Π½ΠΈΡ ΠΏΠ°ΡΠ°ΠΌΠ΅ΡΡΠΎΠ², ΠΏΡΠΈΠ²Π΅Π΄Π΅Π½Π½ΡΠ΅ Π² Π’Π°Π±Π»ΠΈΡΠ΅ Π.2, Π΄Π°Π½Ρ Π΄Π»Ρ ΡΠ΅ΡΡΠΈΡΡΠ΅ΠΌΡΡ
ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Π΅ΠΉ ΡΠ°Π²Π½ΡΡ
ID-1 ΠΈΠ»ΠΈ ΠΌΠ΅Π½ΡΡΠ΅.
Π ΠΈΡΡΠ½ΠΎΠΊ 2 β ΠΡΠΈΠΌΠ΅Ρ ΠΈΡΠΏΡΡΠ°ΡΠ΅Π»ΡΠ½ΠΎΠΉ ΡΡΡΠ°Π½ΠΎΠ²ΠΊΠΈ
Β© ISO/IEC 2011 β ΠΡΠ΅ ΠΏΡΠ°Π²Π° ΡΠΎΡ
ΡΠ°Π½ΡΡΡΡΡ 5
5.3.2.2.1 ΠΠ½ΡΠ΅Π½Π½Π° ΡΠ΅ΡΡΠΎΠ²ΠΎΠ³ΠΎ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ
ΠΠ½ΡΠ΅Π½Π½Π° ΡΠ΅ΡΡΠΎΠ²ΠΎΠ³ΠΎ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ Π΄ΠΎΠ»ΠΆΠ½Π° ΠΈΠΌΠ΅ΡΡ Π΄ΠΈΠ°ΠΌΠ΅ΡΡ ΠΈ ΠΊΠΎΠ½ΡΡΡΡΠΊΡΠΈΡ ΡΠΎΠΎΡΠ²Π΅ΡΡΡΠ²ΡΡΡΡΡ ΡΠΈΡΡΠ½ΠΊΠ°ΠΌ Π²
ΠΡΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ C. ΠΠ°Π»Π°Π΄ΠΊΠ° Π°Π½ΡΠ΅Π½Π½Ρ ΠΌΠΎΠΆΠ΅Ρ Π±ΡΡΡ ΠΏΡΠΎΠΈΠ·Π²Π΅Π΄Π΅Π½Π° Ρ ΠΏΠΎΠΌΠΎΡΡΡ ΠΏΡΠΎΡΠ΅Π΄ΡΡΡ, ΠΏΡΠΈΠ²Π΅Π΄Π΅Π½Π½ΠΎΠΉ Π²
ΠΡΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ D.
5.3.2.2.2 Π§ΡΠ²ΡΡΠ²ΠΈΡΠ΅Π»ΡΠ½Π°Ρ ΡΠ°ΠΌΠΊΠ°
Π Π°Π·ΠΌΠ΅ΡΡ ΠΈ ΠΊΠΎΠ½ΡΡΡΡΠΊΡΠΈΡ ΡΡΠ²ΡΡΠ²ΠΈΡΠ΅Π»ΡΠ½ΠΎΠΉ ΡΠ°ΠΌΠΊΠΈ Π΄ΠΎΠ»ΠΆΠ½Ρ ΡΠΎΠΎΡΠ²Π΅ΡΡΡΠ²ΠΎΠ²Π°ΡΡ ΡΠΈΡΡΠ½ΠΊΠ°ΠΌ ΠΡΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ E.
5.3.2.3 ΠΠ»ΠΎΠΊ ΡΠ΅ΡΡΠΎΠ²ΠΎΠ³ΠΎ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ
Π§ΡΠ²ΡΡΠ²ΠΈΡΠ΅Π»ΡΠ½ΡΠ΅ ΡΠ°ΠΌΠΊΠΈ ΠΈ Π°Π½ΡΠ΅Π½Π½Π° ΡΠ΅ΡΡΠΎΠ²ΠΎΠ³ΠΎ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ Π΄ΠΎΠ»ΠΆΠ½Ρ Π±ΡΡΡ ΡΡΡΠ°Π½ΠΎΠ²Π»Π΅Π½Ρ ΠΏΠ°ΡΠ°Π»Π»Π΅Π»ΡΠ½ΠΎ Π΄ΡΡΠ³
Π΄ΡΡΠ³Ρ. Π§ΡΠ²ΡΡΠ²ΠΈΡΠ΅Π»ΡΠ½ΡΠ΅ ΡΠ°ΠΌΠΊΠΈ ΠΈ ΡΠ°ΠΌΠΊΠ° Π°Π½ΡΠ΅Π½Π½Ρ Π΄ΠΎΠ»ΠΆΠ½Ρ Π±ΡΡΡ ΡΠΎΠΎΡΠ½ΡΠΌΠΈ ΠΈ ΡΠ°ΡΡΡΠΎΡΠ½ΠΈΠ΅ ΠΌΠ΅ΠΆΠ΄Ρ Π°ΠΊΡΠΈΠ²Π½ΡΠΌΠΈ
ΠΏΡΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ°ΠΌΠΈ Π΄ΠΎΠ»ΠΆΠ½ΠΎ Π±ΡΡΡ, ΠΊΠ°ΠΊ ΠΏΠΎΠΊΠ°Π·Π°Π½ΠΎ Π½Π° Π ΠΈΡΡΠ½ΠΊΠ΅ 3 β ΠΠ»ΠΎΠΊ ΡΠ΅ΡΡΠΎΠ²ΠΎΠ³ΠΎ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ. Π Π°ΡΡΡΠΎΡΠ½ΠΈΠ΅
ΠΌΠ΅ΠΆΠ΄Ρ ΡΠ°ΠΌΠΊΠΎΠΉ Π² ΡΠ΅ΡΡΠΈΡΡΠ΅ΠΌΠΎΠΌ ΡΡΡΡΠΎΠΉΡΡΠ²Π΅ ΠΈ ΡΠ°ΠΌΠΊΠΎΠΉ Π² Π°Π½ΡΠ΅Π½Π½Π΅ ΡΠ΅ΡΡΠΎΠ²ΠΎΠ³ΠΎ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ Π΄ΠΎΠ»ΠΆΠ½ΠΎ
ΡΠΎΠΎΡΠ²Π΅ΡΡΡΠ²ΠΎΠ²Π°ΡΡ ΡΠ°ΡΡΡΠΎΡΠ½ΠΈΡ ΠΌΠ΅ΠΆΠ΄Ρ ΠΊΠ°Π»ΠΈΠ±ΡΠΎΠ²ΠΎΡΠ½ΠΎΠΉ ΡΠ°ΠΌΠΊΠΎΠΉ ΠΈ ΡΠ°ΠΌΠΊΠΎΠΉ Π°Π½ΡΠ΅Π½Π½Ρ ΡΠ΅ΡΡΠΎΠ²ΠΎΠ³ΠΎ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ.
ΠΠ ΠΠΠΠ§ΠΠΠΠ 1 ΠΠΎΠ·Π΄ΡΡΠ½ΠΎΠ΅ ΡΠ°ΡΡΡΠΎΡΠ½ΠΈΠ΅ Β«asp airΒ» ΠΏΠΎΠ·Π²ΠΎΠ»ΡΠ΅Ρ ΠΈΠ·Π±Π΅ΠΆΠ°ΡΡ ΠΏΠ°ΡΠ°Π·ΠΈΡΠ½ΡΡ
ΡΡΡΠ΅ΠΊΡΠΎΠ², ΡΠ°ΠΊΠΈΡ
ΠΊΠ°ΠΊ ΡΠ±ΠΎΠΉ
Π½Π°ΡΡΡΠΎΠ΅ΠΊ ΠΏΡΠΈ Π±ΠΎΠ»Π΅Π΅ Π±Π»ΠΈΠ·ΠΊΠΈΡ
ΡΠ°ΡΡΡΠΎΡΠ½ΠΈΡΡ
ΠΈΠ»ΠΈ Π½Π΅ΠΎΠΏΡΠ΅Π΄Π΅Π»Π΅Π½Π½ΡΠ΅ ΡΠ΅Π·ΡΠ»ΡΡΠ°ΡΡ ΠΈΠ·-Π·Π° ΡΡΠΌΠ° ΠΈ Π΄ΡΡΠ³ΠΈΡ
Π²Π½Π΅ΡΠ½ΠΈΡ
ΡΡΠ»ΠΎΠ²ΠΈΠΉ.
ΠΠ ΠΠΠΠ§ΠΠΠΠ 2 ΠΠ½Π°ΡΠ΅Π½ΠΈΡ ΠΏΠ°ΡΠ°ΠΌΠ΅ΡΡΠΎΠ², ΠΏΡΠΈΠ²Π΅Π΄Π΅Π½Π½ΡΠ΅ Π² Π’Π°Π±Π»ΠΈΡΠ΅ Π.2, Π΄Π°Π½Ρ Π΄Π»Ρ ΡΠ΅ΡΡΠΎΠ²ΠΎΠ³ΠΎ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ ID-1 ΠΈ
ΠΌΠ΅Π½ΡΡΠ΅.
Π ΠΈΡΡΠ½ΠΎΠΊ 3 β ΠΠ»ΠΎΠΊ ΡΠ΅ΡΡΠΎΠ²ΠΎΠ³ΠΎ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ
5.3.2.4 ΠΡΠ°Π»ΠΎΠ½Π½ΡΠ΅ ΠΌΠ΅ΡΠΊΠΈ
ΠΡΠ°Π»ΠΎΠ½Π½ΡΠ΅ ΠΌΠ΅ΡΠΊΠΈ ΠΎΠΏΡΠ΅Π΄Π΅Π»ΡΡΡ
β― ΠΏΠΎΡΡΠ΄ΠΎΠΊ ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ H ΠΈ H ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Π΅ΠΌ (Π² ΡΡΠ»ΠΎΠ²ΠΈΡΡ
Π½Π°Π³ΡΡΠ·ΠΊΠΈ Π½Π° ΠΌΠ΅ΡΠΊΡ), Π° ΡΠ°ΠΊΠΆΠ΅ Π΄Π»Ρ
min max
ΠΏΡΠΎΠ²Π΅ΡΠΊΠΈ ΡΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡΠΈ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ Β«Π²ΠΎΠ·Π±ΡΠΆΠ΄Π°ΡΡΒ» ΠΌΠ΅ΡΠΊΡ
β― ΡΡΠΎΠ±Ρ ΡΠ³Π΅Π½Π΅ΡΠΈΡΠΎΠ²Π°ΡΡ ΠΌΠΈΠ½ΠΈΠΌΠ°Π»ΡΠ½ΡΠΉ ΡΠΈΠ³Π½Π°Π» ΠΎΡΠ²Π΅ΡΠ½ΠΎΠΉ Π½Π°Π³ΡΡΠ·ΠΎΡΠ½ΠΎΠΉ ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΠΈ.
6 Β© ISO/IEC 2011 β ΠΡΠ΅ ΠΏΡΠ°Π²Π° ΡΠΎΡ
ΡΠ°Π½ΡΡΡΡΡ
5.3.2.4.1 ΠΡΠ°Π»ΠΎΠ½Π½Π°Ρ ΠΌΠ΅ΡΠΊΠ° Π΄Π»Ρ ΠΈΡΠΏΡΡΠ°Π½ΠΈΡ ΠΌΠΎΡΠ½ΠΎΡΡΠΈ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ
Π‘Ρ
Π΅ΠΌΠ° Π΄Π»Ρ ΠΈΡΠΏΡΡΠ°Π½ΠΈΡ ΠΌΠΎΡΠ½ΠΎΡΡΠΈ ΠΏΡΠΈ ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΠΈ ΠΏΡΠΈΠ²Π΅Π΄Π΅Π½Π° Π² ΠΡΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ F. ΠΠ»Ρ ΡΠΎΠ³ΠΎ ΡΡΠΎΠ±Ρ
ΠΈΠ·ΠΌΠ΅ΡΠΈΡΡ H ΠΈ H , ΡΠ°ΡΡΠ΅ΠΈΠ²Π°Π΅ΠΌΠ°Ρ ΠΌΠΎΡΠ½ΠΎΡΡΡ ΠΌΠΎΠΆΠ΅Ρ Π±ΡΡΡ ΡΡΡΠ°Π½ΠΎΠ²Π»Π΅Π½Π° Ρ ΠΏΠΎΠΌΠΎΡΡΡ ΡΠ΅Π·ΠΈΡΡΠΎΡΠ° R1 ΠΈΠ»ΠΈ
min max
R2 ΡΠΎΠΎΡΠ²Π΅ΡΡΡΠ²Π΅Π½Π½ΠΎ, ΠΊΠ°ΠΊ ΠΏΠΎΠΊΠ°Π·Π°Π½ΠΎ Π² ΡΠ°Π·Π΄Π΅Π»Π΅ 5.3.4.1.2. Π Π΅Π·ΠΎΠ½Π°Π½ΡΠ½ΡΡ ΡΠ°ΡΡΠΎΡΡ ΠΌΠΎΠΆΠ½ΠΎ ΡΠ΅Π³ΡΠ»ΠΈΡΠΎΠ²Π°ΡΡ Ρ
ΠΏΠΎΠΌΠΎΡΡΡ Π‘2.
5.3.2.4.2 ΠΡΠ°Π»ΠΎΠ½Π½Π°Ρ ΠΌΠ΅ΡΠΊΠ° Π΄Π»Ρ ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ ΠΏΡΠΈΠ΅ΠΌΠ° Π½Π°Π³ΡΡΠ·ΠΎΡΠ½ΠΎΠΉ ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΠΈ
ΠΡΠΈΠ½ΡΡΠ°Ρ ΡΡ
Π΅ΠΌΠ° Π΄Π»Ρ ΡΠ΅ΡΡΠ° ΠΏΡΠΈΠ΅ΠΌΠ° Π½Π°Π³ΡΡΠ·ΠΎΡΠ½ΠΎΠΉ ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΠΈ ΠΏΠΎΠΊΠ°Π·Π°Π½Π° Π² ΠΡΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΠΈ G. ΠΠ°Π³ΡΡΠ·ΠΎΡΠ½Π°Ρ
ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΠΈ ΠΌΠΎΠΆΠ΅Ρ Π±ΡΡΡ Π²ΡΠ±ΡΠ°Π½Π° ΡΠ΅Π·ΠΈΡΡΠΈΠ²Π½Π°Ρ ΠΈΠ»ΠΈ ΡΠ΅Π°ΠΊΡΠΈΠ²Π½Π°Ρ.
ΠΡΠ° ΡΡΠ°Π»ΠΎΠ½Π½Π°Ρ ΠΌΠ΅ΡΠΊΠ° ΠΊΠ°Π»ΠΈΠ±ΡΡΠ΅ΡΡΡ ΠΏΡΠΈ ΠΈΡΠΏΠΎΠ»ΡΠ·ΠΎΠ²Π°Π½ΠΈΠΈ Π±Π»ΠΎΠΊΠ° ΡΠ΅ΡΡΠΎΠ²ΠΎΠ³ΠΎ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ ΡΠ»Π΅Π΄ΡΡΡΠΈΠΌ
ΠΎΠ±ΡΠ°Π·ΠΎΠΌ:
ΠΡΠ°Π»ΠΎΠ½Π½Π°Ρ ΠΌΠ΅ΡΠΊΠ° ΠΏΠΎΠΌΠ΅ΡΠ°Π΅ΡΡΡ Π½Π° ΠΏΠΎΠ·ΠΈΡΠΈΡ ΡΠ΅ΡΡΠΈΡΡΠ΅ΠΌΠΎΠ³ΠΎ ΡΡΡΡΠΎΠΉΡΡΠ²Π° (DUT). ΠΠΌΠΏΠ»ΠΈΡΡΠ΄Π° ΡΠΈΠ³Π½Π°Π»Π°
Π½Π°Π³ΡΡΠ·ΠΎΡΠ½ΠΎΠΉ ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΠΈ ΠΈΠ·ΠΌΠ΅ΡΡΠ΅ΡΡΡ Π² ΡΠΎΠΎΡΠ²Π΅ΡΡΡΠ²ΠΈΠΈ Ρ ΡΠ°Π·Π΄Π΅Π»ΠΎΠΌ 5.3.3. ΠΡΠ° Π°ΠΌΠΏΠ»ΠΈΡΡΠ΄Π° Π΄ΠΎΠ»ΠΆΠ½Π°
ΡΠΎΠΎΡΠ²Π΅ΡΡΡΠ²ΠΎΠ²Π°ΡΡ ΠΌΠΈΠ½ΠΈΠΌΠ°Π»ΡΠ½ΠΎΠΉ Π°ΠΌΠΏΠ»ΠΈΡΡΠ΄Π΅ ΠΏΡΠΈ Π²ΡΠ΅Ρ
Π·Π½Π°ΡΠ΅Π½ΠΈΡΡ
Π½Π°ΠΏΡΡΠΆΠ΅Π½Π½ΠΎΡΡΠΈ ΠΏΠΎΠ»Ρ, Π² ΡΠΎΠΎΡΠ²Π΅ΡΡΡΠ²ΠΈΠΈ Ρ
ΡΡΠ΅Π±ΠΎΠ²Π°Π½ΠΈΡΠΌΠΈ ΡΡΠ°Π½Π΄Π°ΡΡΠ° ISO/IEC 18000-3.
5.3.2.4.3 Π Π°Π·ΠΌΠ΅ΡΡ ΡΡΠ°Π»ΠΎΠ½Π½ΡΡ
ΠΌΠ΅ΡΠΎΠΊ
ΠΡΠ°Π»ΠΎΠ½Π½Π°Ρ ΠΌΠ΅ΡΠΊΠ°, ΠΈΡΠΏΠΎΠ»ΡΠ·ΡΠ΅ΠΌΠ°Ρ Π΄Π»Ρ ΠΈΠ·ΠΌΠ΅ΡΠ΅Π½ΠΈΠΉ, Π΄ΠΎΠ»ΠΆΠ½Π° Π±ΡΡΡ ΠΎΠΏΠΈΡΠ°Π½Π° Π² ΠΎΡΡΠ΅ΡΠ΅ ΠΈΡΠΏΡΡΠ°Π½ΠΈΠΉ. Π ΠΈΡΡΠ½ΠΎΠΊ 4 β
ΠΡΠΈΠΌΠ΅Ρ ΡΠ°Π·ΠΌΠ΅ΡΠ° ΡΡΠ°Π»ΠΎΠ½Π½ΠΎΠΉ ΠΌΠ΅ΡΠΊΠΈ ΠΊΠ°ΡΡΡ ISO ΠΏΠΎΠΊΠ°Π·ΡΠ²Π°Π΅Ρ Π² ΠΊΠ°ΡΠ΅ΡΡΠ²Π΅ ΠΏΡΠΈΠΌΠ΅ΡΠ° ΡΠ°Π·ΠΌΠ΅Ρ ΡΡΠ°Π»ΠΎΠ½Π½ΠΎΠΉ ΠΌΠ΅ΡΠΊΠΈ
ΠΊΠ°ΡΡΡ ISO, ΠΊΠΎΡΠΎΡΠ°Ρ ΡΠΎΡΡΠΎΠΈΡ ΠΈΠ· ΠΎΠ±Π»Π°ΡΡΠΈ, ΡΠΎΠ΄Π΅ΡΠΆΠ°ΡΠ΅ΠΉ ΡΠ°ΠΌΠΊΡ, ΠΈΠΌΠ΅ΡΡΡΡ ΡΠ°ΠΊΡΡ ΠΆΠ΅ Π²ΡΡΠΎΡΡ ΠΈ ΡΠΈΡΠΈΠ½Ρ, ΠΊΠ°ΠΊ
ΠΎΠΏΡΠ΅Π΄Π΅Π»Π΅Π½ΠΎ Π² ISO/IEC 7810 Π΄Π»Ρ ID-1 ΡΠΈΠΏΠ°.
ΠΠ½Π΅ΡΠ½ΡΡ ΠΎΠ±Π»Π°ΡΡΡ, ΡΠΎΠ΄Π΅ΡΠΆΠ°ΡΠ°Ρ ΡΠ»Π΅ΠΊΡΡΠΈΡΠ΅ΡΠΊΡΡ ΡΡ
Π΅ΠΌΡ, ΡΠΌΡΠ»ΠΈΡΡΡΡΡΡ Π½Π΅ΠΎΠ±Ρ
ΠΎΠ΄ΠΈΠΌΡΠ΅ ΡΡΠ½ΠΊΡΠΈΠΈ ΡΡΠΈΠΊΠ΅ΡΠΊΠΈ,
Π΄ΠΎΠ±Π°Π²Π»Π΅Π½Π° Π΄Π»Ρ ΡΠΎΠ³ΠΎ, ΡΡΠΎΠ±Ρ Π±ΡΠ»Π° Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡΡ Π²ΡΡΠ°Π²ΠΎΠΊ, ΠΎΠΏΠΈΡΠ°Π½Π½ΡΡ
Π½ΠΈΠΆΠ΅, Π² ΡΡΡΠ°Π½ΠΎΠ²ΠΊΠΈ ΡΠ΅ΡΡΠ°, Π½ΠΎ Π½Π΅
Π²ΡΠ·ΡΠ²Π°ΡΡΠΈΡ
Π½ΠΈΠΊΠ°ΠΊΠΎΠ³ΠΎ Π²ΠΎΠ·Π΄Π΅ΠΉΡΡΠ²ΠΈΡ Π½Π° ΡΠ΅ΡΡΡ.
Π ΠΈΡΡΠ½ΠΎΠΊ 4 β ΠΡΠΈΠΌΠ΅Ρ ΡΠ°Π·ΠΌΠ΅ΡΠ° ΡΠ΅ΡΠ΅ΡΠ΅Π½ΡΠ½ΠΎΠΉ ΠΌΠ΅ΡΠΊΠΈ ΠΊΠ°ΡΡ ISO
5.3.2.4.4 Π’ΠΎΠ»ΡΠΈΠ½Π° ΠΊΠΎΠ½ΡΡΡΠ° ΡΠ΅ΡΠ΅ΡΠ΅Π½ΡΠ½ΠΎΠΉ ΠΌΠ΅ΡΠΊΠΈ
Π’ΠΎΠ»ΡΠΈΠ½Π° Π°ΠΊΡΠΈΠ²Π½ΠΎΠΉ ΠΎΠ±Π»Π°ΡΡΠΈ ΡΠ΅ΡΠ΅ΡΠ΅Π½ΡΠ½ΠΎΠΉ ΠΌΠ΅ΡΠΊΠΈ Π΄ΠΎΠ»ΠΆΠ½Π° Π±ΡΡΡ 0,76 ΠΌΠΌ +/- 10 %.
5.3.2.4.5 Π₯Π°ΡΠ°ΠΊΡΠ΅ΡΠΈΡΡΠΈΠΊΠΈ ΠΎΠ±ΠΌΠΎΡΠΊΠΈ
ΠΠ±ΠΌΠΎΡΠΊΠ° Π² Π°ΠΊΡΠΈΠ²Π½ΠΎΠΉ ΠΎΠ±Π»Π°ΡΡΠΈ ΡΠ΅ΡΠ΅ΡΠ΅Π½ΡΠ½ΠΎΠΉ ΠΌΠ΅ΡΠΊΠΈ Π΄ΠΎΠ»ΠΆΠ½Π° ΠΈΠΌΠ΅ΡΡ nr ΠΎΠ±ΠΎΡΠΎΡΠΎΠ² ΠΈ Π΄ΠΎΠ»ΠΆΠ½Π° Π±ΡΡΡ
ΠΊΠΎΠ½ΡΠ΅Π½ΡΡΠΈΡΠ΅ΡΠΊΠΎΠΉ Ρ ΠΎΠ±Π»Π°ΡΡΡΡ ΠΊΠΎΠ½ΡΡΡΠ°.
ΠΠ½Π΅ΡΠ½ΠΈΠ΅ ΡΠ°Π·ΠΌΠ΅ΡΡ ΠΎΠ±ΠΌΠΎΡΠΊΠΈ Π΄ΠΎΠ»ΠΆΠ½Ρ Π±ΡΡΡ ar x br.
ΠΠ±ΠΌΠΎΡΠΊΠ° Π²ΡΠΏΠΎΠ»Π½ΡΠ΅ΡΡΡ Π² Π²ΠΈΠ΄Π΅ Π½Π°Π»ΠΎΠΆΠ΅Π½ΠΈΡ Π½Π° ΠΏΠ»Π°ΡΡ Ρ ΠΏΠΎΠΊΡΡΡΠΈΠ΅ΠΌ ΠΈΠ· ΠΌΠ΅Π΄ΠΈ 35 ΠΌΠΊΠΌ.
Β© ISO/IEC 2011 β ΠΡΠ΅ ΠΏΡΠ°Π²Π° ΡΠΎΡ
ΡΠ°Π½ΡΡΡΡΡ 7
Π¨ΠΈΡΠΈΠ½Π° Π΄ΠΎΡΠΎΠΆΠ΅ΠΊ Π΄ΠΎΠ»ΠΆΠ½Π° Π±ΡΡΡ wr, ΡΠ°ΡΡΡΠΎΡΠ½ΠΈΠ΅ ΠΌΠ΅ΠΆΠ΄Ρ Π΄ΠΎΡΠΎΠΆΠΊΠ°ΠΌΠΈ ΡΠ°Π²Π½ΠΎ sr.
ΠΠ ΠΠΠΠ§ΠΠΠΠ ΠΠ½Π°ΡΠ΅Π½ΠΈΡ ΠΏΠ°ΡΠ°ΠΌΠ΅ΡΡΠΎΠ² ΡΠΊΠ°Π·Π°Π½Ρ Π² Π’Π°Π±Π»ΠΈΡΠ΅ Π.3.
5.3.2.5 Π¦ΠΈΡΡΠΎΠ²ΠΎΠΉ ΠΎΡΡΠΈΠ»Π»ΠΎΠ³ΡΠ°Ρ
Π¦ΠΈΡΡΠΎΠ²ΠΎΠΉ ΠΎΡΡΠΈΠ»Π»ΠΎΠ³ΡΠ°Ρ Π΄ΠΎΠ»ΠΆΠ΅Π½ Π±ΡΡΡ ΡΠΏΠΎΡΠΎΠ±Π΅Π½ ΠΎΡΡΡΠ΅ΡΡΠ²Π»ΡΡΡ Π²ΡΠ±ΠΎΡΠΊΡ ΠΈΠ· Ρ
ΠΎΡΡ Π±Ρ 100 ΠΌΠΈΠ»Π»ΠΈΠΎΠ½ΠΎΠ² Π²
ΡΠ΅ΠΊΡΠ½Π΄Ρ Ρ ΡΠ°Π·ΡΠ΅ΡΠ΅Π½ΠΈΠ΅ΠΌ Π½Π΅ ΠΌΠ΅Π½Π΅Π΅ 8 Π±ΠΈΡ ΠΏΡΠΈ ΠΎΠΏΡΠΈΠΌΠ°Π»ΡΠ½ΠΎΠΌ ΠΌΠ°ΡΡΡΠ°Π±ΠΈΡΠΎΠ²Π°Π½ΠΈΠΈ. ΠΡΡΠΈΠ»Π»ΠΎΠ³ΡΠ°Ρ Π΄ΠΎΠ»ΠΆΠ΅Π½
Π±ΡΡΡ ΡΠΏΠΎΡΠΎΠ±Π΅Π½ Π²ΡΠ²ΠΎΠ΄ΠΈΡΡ Π²ΡΠ±ΡΠ°Π½Π½ΡΠ΅ Π΄Π°Π½Π½ΡΠ΅ Π² ΡΠ΅ΠΊΡΡΠΎΠ²ΠΎΠΌ ΡΠ°ΠΉΠ»Π΅, ΡΡΠΎΠ±Ρ ΠΏΡΠΎΠ²ΠΎΠ΄ΠΈΡΡ ΠΌΠ°ΡΠ΅ΠΌΠ°ΡΠΈΡΠ΅ΡΠΊΠΈΠ΅ ΠΈ
Π΄ΡΡΠ³ΠΈΠ΅ ΠΎΠΏΠ΅ΡΠ°ΡΠΈΠΈ ΠΈΡΠΏΠΎΠ»ΡΠ·ΡΡ ΡΡΠΎΡΠΎΠ½Π½ΠΈΠ΅ ΠΏΡΠΎΠ³ΡΠ°ΠΌΠΌΡ. ΠΡΠΈΠΌΠ΅ΡΠΎΠΌ ΠΏΡΠΎΠ³ΡΠ°ΠΌΠΌΡ ΠΌΠΎΠΆΠ΅Ρ ΡΠ»ΡΠΆΠΈΡΡ ΠΡΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ H.
5.3.3 Π€ΡΠ½ΠΊΡΠΈΠΎΠ½Π°Π»ΡΠ½ΡΠΉ ΡΠ΅ΡΡ β ΠΌΠ΅ΡΠΊΠ°
5.3.3.1 Π¦Π΅Π»Ρ
Π¦Π΅Π»ΡΡ ΡΠ΅ΡΡΠ° ΡΠ²Π»ΡΠ΅ΡΡΡ ΠΎΠΏΡΠ΅Π΄Π΅Π»Π΅Π½ΠΈΠ΅ Π°ΠΌΠΏΠ»ΠΈΡΡΠ΄Ρ ΡΠΈΠ³Π½Π°Π»Π° Π½Π°Π³ΡΡΠ·ΠΎΡΠ½ΠΎΠΉ ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΠΈ ΠΌΠ΅ΡΠΊΠΈ Π² ΠΏΡΠ΅Π΄Π΅Π»Π°Ρ
Π·Π°Π΄Π°Π½Π½ΠΎΠ³ΠΎ Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½Π° [H ΠΈ H ], ΠΊΠ°ΠΊ ΠΎΠΏΡΠ΅Π΄Π΅Π»Π΅Π½ΠΎ Π² Π±Π°Π·ΠΎΠ²ΠΎΠΌ ΡΡΠ°Π½Π΄Π°ΡΡΠ΅ ISO/IEC 18000-3 ΠΈ
min max
ΡΡΠ½ΠΊΡΠΈΠΎΠ½Π°Π»ΡΠ½ΠΎΡΡΠΈ ΠΌΠ΅ΡΠΊΠΈ Ρ ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΠ΅ΠΉ ΠΏΠΎΠ΄ ΠΈΠ·Π»ΡΡΠ°Π΅ΠΌΡΠΌΠΈ ΠΏΠΎΠ»ΡΠΌΠΈ, ΠΎΠΏΡΠ΅Π΄Π΅Π»Π΅Π½Π½ΡΠΌΠΈ Π² ΡΠ°Π±Π»ΠΈΡΠ΅
ΠΏΠ°ΡΠ°ΠΌΠ΅ΡΡΠΎΠ² ISO/IEC 18000-3 Π΄Π»Ρ ΠΌΠ΅ΡΠΊΠΈ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ (ΡΡΡΠ»ΠΊΠ° Π1-Tag: 7).
5.3.3.2 ΠΡΠΎΡΠ΅Π΄ΡΡΠ° ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ
Π¨Π°Π³ 1: Π‘Ρ
Π΅ΠΌΠ° ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ Π½Π°Π³ΡΡΠ·ΠΎΡΠ½ΠΎΠΉ ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΠΈ Π½Π° Π ΠΈΡΡΠ½ΠΊΠ΅ 2 β ΠΡΠΈΠΌΠ΅Ρ ΡΠ΅ΡΡΠΎΠ²ΡΡ
ΡΡΡΠ°Π½ΠΎΠ²ΠΎΠΊ ΠΈ
ΠΊΠΎΠΌΠΏΠ»Π΅ΠΊΡ ΡΠ΅ΡΡΠΎΠ²ΠΎΠ³ΠΎ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ Π½Π° Π ΠΈΡΡΠ½ΠΊΠ΅ 3 β ΠΡΠΏΠΎΠ»ΡΠ·ΠΎΠ²Π°Π½ΠΈΠ΅ ΠΊΠΎΠΌΠΏΠ»Π΅ΠΊΡΠ° ΡΠ΅ΡΡΠΎΠ²ΠΎΠ³ΠΎ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ.
Π Π°Π΄ΠΈΠΎΡΠ°ΡΡΠΎΡΠ½Π°Ρ ΠΌΠΎΡΠ½ΠΎΡΡΡ, Π΄ΠΎΡΡΠ°Π²Π»ΡΠ΅ΠΌΠ°Ρ ΡΠΈΠ³Π½Π°Π»ΠΎΠΌ Π³Π΅Π½Π΅ΡΠ°ΡΠΎΡΠ° ΠΊ Π°Π½ΡΠ΅Π½Π½Π΅ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ, Π΄ΠΎΠ»ΠΆΠ½Π° Π±ΡΡΡ
ΠΎΡΡΠ΅Π³ΡΠ»ΠΈΡΠΎΠ²Π°Π½Π° ΡΠ°ΠΊ, ΡΡΠΎΠ±Ρ ΠΏΡΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡΡ Π½Π΅ΠΎΠ±Ρ
ΠΎΠ΄ΠΈΠΌΡΡ Π½Π°ΠΏΡΡΠΆΠ΅Π½Π½ΠΎΡΡΡ ΠΏΠΎΠ»Ρ (H ΠΈ H , Π° ΡΠΈΠ³Π½Π°Π»Ρ
min max
ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΠΈ, ΠΎΠΏΡΠ΅Π΄Π΅Π»Π΅Π½Π½ΡΠ΅ Π² ISO/IEC 18000-3, ΠΊΠ°ΠΊ ΠΈΠ·ΠΌΠ΅ΡΡΠ΅ΠΌΡΠ΅ ΠΊΠ°Π»ΠΈΠ±ΡΠΎΠ²ΠΎΡΠ½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡΠΊΠΎΠΉ Π±Π΅Π· ΠΌΠ΅ΡΠΎΠΊ.
ΠΡΡ
ΠΎΠ΄ ΡΠ΅ΠΏΠΈ ΠΈΡΠΏΡΡΠ°Π½ΠΈΡ Π½Π°Π³ΡΡΠ·ΠΎΡΠ½ΠΎΠΉ ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΠΈ Π ΠΈΡΡΠ½ΠΊΠ° 2 β ΠΡΠΈΠΌΠ΅Ρ ΠΏΠΎΠ΄ΠΊΠ»ΡΡΠ΅Π½ΠΈΡ ΠΈΡΠΏΡΡΠ°ΡΠ΅Π»ΡΠ½ΠΎΠΉ
ΡΡΡΠ°Π½ΠΎΠ²ΠΊΠΈΒ» ΠΊ ΡΠΈΡΡΠΎΠ²ΠΎΠΌΡ ΠΎΡΡΠΈΠ»Π»ΠΎΠ³ΡΠ°ΡΡ. ΠΠΎΡΠ΅Π½ΡΠΈΠΎΠΌΠ΅ΡΡ P1 50 ΠΠΌ Π΄ΠΎΠ»ΠΆΠ΅Π½ ΠΏΠΎΠ΄ΡΡΡΠ°ΠΈΠ²Π°ΡΡΡΡ, ΡΡΠΎΠ±Ρ
ΠΌΠΈΠ½ΠΈΠΌΠΈΠ·ΠΈΡΠΎΠ²Π°ΡΡ ΠΎΡΡΠ°ΡΠΎΡΠ½ΡΡ Π½Π΅ΡΡΡΡΡ ΡΠ°ΡΡΠΎΡΡ. ΠΡΠΎΡ ΡΠΈΠ³Π½Π°Π» Π΄ΠΎΠ»ΠΆΠ΅Π½ Π±ΡΡΡ Π½Π΅ ΠΌΠ΅Π½Π΅Π΅, ΡΠ΅ΠΌ Π½Π° 40 Π΄Π Π½ΠΈΠΆΠ΅,
ΡΠ΅ΠΌ ΡΠΈΠ³Π½Π°Π», ΠΏΠΎΠ»ΡΡΠ°Π΅ΠΌΡΠΉ ΠΏΡΡΠ΅ΠΌ ΠΊΠΎΡΠΎΡΠΊΠΎΠ³ΠΎ Π·Π°ΠΌΡΠΊΠ°Π½ΠΈΡ ΠΎΠ΄Π½ΠΎΠΉ ΡΡΠ²ΡΡΠ²ΠΈΡΠ΅Π»ΡΠ½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡΠΊΠΈ.
Π¨Π°Π³ 2: Π’Π΅ΡΡΠΈΡΡΠ΅ΠΌΠ°Ρ ΠΌΠ΅ΡΠΊΠ° Π΄ΠΎΠ»ΠΆΠ½Π° Π±ΡΡΡ ΡΠ°ΡΠΏΠΎΠ»ΠΎΠΆΠ΅Π½Π° Π½Π° ΠΌΠ΅ΡΡΠ΅ ΡΠ΅ΡΡΠΈΡΡΠ΅ΠΌΠΎΠ³ΠΎ ΡΡΡΡΠΎΠΉΡΡΠ²Π° (DUT),
ΠΊΠΎΠ½ΡΠ΅Π½ΡΡΠΈΡΠ΅ΡΠΊΠΈ Ρ ΡΡΠ²ΡΡΠ²ΠΈΡΠ΅Π»ΡΠ½ΠΎΠΉ ΡΠ°ΠΌΠΊΠΎΠΉ Π. Π Π°Π΄ΠΈΠΎΡΠ°ΡΡΠΎΡΠ½ΡΠΉ Π½Π°ΠΊΠΎΠΏΠΈΡΠ΅Π»Ρ Π΄Π»Ρ Π°Π½ΡΠ΅Π½Π½Ρ ΡΠ΅ΡΡΠΎΠ²ΠΎΠ³ΠΎ
ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ Π΄ΠΎΠ»ΠΆΠ΅Π½ Π±ΡΡΡ Π½Π°ΡΡΡΠΎΠ΅Π½ Π½Π° Π½Π΅ΠΎΠ±Ρ
ΠΎΠ΄ΠΈΠΌΡΡ Π½Π°ΠΏΡΡΠΆΠ΅Π½Π½ΠΎΡΡΡ ΠΏΠΎΠ»Ρ.
ΠΠΠΠΠ Π‘Π»Π΅Π΄ΡΠ΅Ρ ΠΏΡΠΎΡΠ²Π»ΡΡΡ ΠΎΡΡΠΎΡΠΎΠΆΠ½ΠΎΡΡΡ, ΡΡΠΎΠ±Ρ ΠΏΡΠΈΠΌΠ΅Π½ΠΈΡΡ ΡΠΎΠΎΡΠ²Π΅ΡΡΡΠ²ΡΡΡΠΈΠΉ ΠΌΠ΅ΡΠΎΠ΄ ΡΠΈΠ½Ρ
ΡΠΎΠ½ΠΈΠ·Π°ΡΠΈΠΈ Π΄Π»Ρ
ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΠΈ Π½Π°Π³ΡΡΠ·ΠΊΠΎΠΉ ΠΌΠ°Π»ΠΎΠΉ Π°ΠΌΠΏΠ»ΠΈΡΡΠ΄Ρ.
ΠΠ²Π° ΠΏΠΎΠ΄Π½Π΅ΡΡΡΠΈΡ
ΡΠΈΠΊΠ»Π° Π²ΡΠ±ΠΎΡΠΊΠΈ ΡΠΈΠ³Π½Π°Π»ΠΎΠ² ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΠΈ Π΄ΠΎΠ»ΠΆΠ½Ρ Π±ΡΡΡ ΠΏΡΠ΅ΠΎΠ±ΡΠ°Π·ΠΎΠ²Π°Π½Ρ ΠΏΠΎ ΠΏΡΠ΅ΠΎΠ±ΡΠ°Π·ΠΎΠ²Π°Π½ΠΈΡ
Π€ΡΡΡΠ΅. ΠΠΎΠ»ΠΆΠ½ΠΎ Π±ΡΡΡ ΠΈΡΠΏΠΎΠ»ΡΠ·ΠΎΠ²Π°Π½ΠΎ Π΄ΠΈΡΠΊΡΠ΅ΡΠ½ΠΎΠ΅ ΠΏΡΠ΅ΠΎΠ±ΡΠ°Π·ΠΎΠ²Π°Π½ΠΈΠ΅ Π€ΡΡΡΠ΅ Ρ ΠΌΠ°ΡΡΡΠ°Π±ΠΈΡΠΎΠ²Π°Π½ΠΈΠ΅ ΡΠ°ΠΊ, ΡΡΠΎ Π±Ρ
Π² ΡΠ΅Π·ΡΠ»ΡΡΠ°ΡΠ΅ ΠΏΠΎΠ»ΡΡΠΈΡΡ ΡΠΈΡΡΡΠ΅ ΡΠΈΠ½ΡΡΠΎΠΈΠ΄Π°Π»ΡΠ½ΡΠ΅ ΡΠ΅Π·ΡΠ»ΡΡΠ°ΡΡ ΡΠΈΠ³Π½Π°Π»Ρ Π½Π° ΠΏΠΈΠΊΠ΅ ΠΌΠ°Π³Π½ΠΈΡΡΠ΄. Π§ΡΠΎΠ±Ρ ΡΠ²Π΅ΡΡΠΈ ΠΊ
ΠΌΠΈΠ½ΠΈΠΌΡΠΌΡ ΠΏΠ΅ΡΠ΅Ρ
ΠΎΠ΄Π½ΡΠ΅ ΡΡΡΠ΅ΠΊΡΡ, ΡΠΈΠΊΠ» Ρ Π½Π΅ΠΌΠΎΠ΄ΡΠ»ΠΈΡΠΎΠ²Π°Π½Π½ΠΎΠΉ ΠΏΠΎΠ΄Π½Π΅ΡΡΡΠ΅ΠΉ Π΄ΠΎΠ»ΠΆΠ΅Π½ Π±ΡΡΡ ΠΈΡΠΊΠ»ΡΡΠ΅Π½. Π
ΡΠ»ΡΡΠ°Π΅ Π΄Π²ΡΡ
ΠΏΠΎΠ΄Π½Π΅ΡΡΡΠΈΡ
ΡΠ°ΡΡΠΎΡ ΡΡΠ° ΠΏΡΠΎΡΠ΅Π΄ΡΡΠ° ΠΏΠΎΠ²ΡΠΎΡΡΠ΅ΡΡΡ Π΄Π»Ρ Π²ΡΠΎΡΠΎΠΉ ΠΏΠΎΠ΄Π½Π΅ΡΡΡΠ΅ΠΉ ΡΠ°ΡΡΠΎΡΡ.
ΠΠΎΠ»ΡΡΠ°Π΅ΠΌΡΠ΅ Π°ΠΌΠΏΠ»ΠΈΡΡΠ΄Ρ Π²Π΅ΡΡ
Π½Π΅ΠΉ Π±ΠΎΠΊΠΎΠ²ΠΎΠΉ ΠΏΠΎΠ»ΠΎΡΡ fc + fs1 (ΠΈ fc + fs2, Π΅ΡΠ»ΠΈ ΠΏΡΠΈΡΡΡΡΡΠ²ΡΡΡ ΠΎΠ±Π΅) ΠΈ Π½ΠΈΠΆΠ½Π΅ΠΉ
Π±ΠΎΠΊΠΎΠ²ΠΎΠΉ ΠΏΠΎΠ»ΠΎΡΡ fc - fs1 (ΠΈ fc - fs2, Π΅ΡΠ»ΠΈ Π΅ΡΡΡ) Π΄ΠΎΠ»ΠΆΠ½Ρ ΠΏΡΠ΅Π²ΡΡΠ°ΡΡ Π·Π½Π°ΡΠ΅Π½ΠΈΠ΅ ΡΠΊΠ°Π·Π°Π½Π½ΠΎΠ΅ Π² ISO/IEC 18000-3.
Π‘ΠΎΠΎΡΠ²Π΅ΡΡΡΠ²ΡΡΡΠ°Ρ ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°ΡΠ΅Π»ΡΠ½ΠΎΡΡΡ ΠΊΠΎΠΌΠ°Π½Π΄, ΠΊΠ°ΠΊ ΡΡΠΎ ΠΎΠΏΡΠ΅Π΄Π΅Π»Π΅Π½ΠΎ Π² ISO/IEC 18000-3, Π΄ΠΎΠ»ΠΆΠ½Π°
Π½Π°ΠΏΡΠ°Π²Π»ΡΡΡΡΡ Π½Π° ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ Π΄Π»Ρ ΠΏΠΎΠ»ΡΡΠ΅Π½ΠΈΡ ΡΠΈΠ³Π½Π°Π»Π° ΠΈΠ»ΠΈ ΠΎΡΠ²Π΅ΡΠ° Π½Π°Π³ΡΡΠ·ΠΎΡΠ½ΠΎΠΉ ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΠΈ ΠΎΡ ΠΌΠ΅ΡΠΊΠΈ.
8 Β© ISO/IEC 2011 β ΠΡΠ΅ ΠΏΡΠ°Π²Π° ΡΠΎΡ
ΡΠ°Π½ΡΡΡΡΡ
5.3.3.3 ΠΡΡΠ΅Ρ ΠΏΠΎ ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ
ΠΡΡΠ΅Ρ ΠΏΠΎ ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ Π΄ΠΎΠ»ΠΆΠ΅Π½ ΡΠΎΠ΄Π΅ΡΠΆΠ°ΡΡ ΠΈΠ·ΠΌΠ΅ΡΠ΅Π½Π½ΡΠ΅ Π·Π½Π°ΡΠ΅Π½ΠΈΡ Π°ΠΌΠΏΠ»ΠΈΡΡΠ΄Ρ Π²Π΅ΡΡ
Π½Π΅ΠΉ Π±ΠΎΠΊΠΎΠ²ΠΎΠΉ ΠΏΠΎΠ»ΠΎΡΡ
fc + fs1 (ΠΈ fc + fs2, Π΅ΡΠ»ΠΈ ΠΏΡΠΈΡΡΡΡΡΠ²ΡΡΡ ΠΎΠ±Π΅) ΠΈ Π½ΠΈΠΆΠ½Π΅ΠΉ Π±ΠΎΠΊΠΎΠ²ΠΎΠΉ ΠΏΠΎΠ»ΠΎΡΡ fc - fs1 (ΠΈ fc - fs2, Π΅ΡΠ»ΠΈ Π΅ΡΡΡ) ΠΈ
ΠΏΡΠΈΠΌΠ΅Π½ΡΠ΅ΠΌΡΠ΅ ΠΏΠΎΠ»Ρ ΠΈ ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΠΈ. ΠΡΠ΅Π½ΠΊΠ° ΠΏΡΠΎΡ
ΠΎΠ΄ΠΈΡ/Π½Π΅ ΠΏΡΠΎΡ
ΠΎΠ΄ΠΈΡ ΠΎΠΏΡΠ΅Π΄Π΅Π»ΡΠ΅ΡΡΡ Π·Π½Π°ΡΠ΅Π½ΠΈΡΠΌΠΈ Π² ΡΠ°Π±Π»ΠΈΡΠ΅
ΠΏΠ°ΡΠ°ΠΌΠ΅ΡΡΠΎΠ² ISO/IEC 18000-3 Π΄Π»Ρ ΠΌΠ΅ΡΠΊΠΈ ΠΈ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ (ΡΡΡΠ»ΠΊΠ° M1-Tag:7)
5.3.4 Π€ΡΠ½ΠΊΡΠΈΠΎΠ½Π°Π»ΡΠ½ΡΠΉ ΡΠ΅ΡΡ β ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ
5.3.4.1 ΠΠ°ΠΏΡΡΠΆΠ΅Π½Π½ΠΎΡΡΡ ΠΏΠΎΠ»Ρ ΠΈ ΠΏΠ΅ΡΠ΅Π΄Π°ΡΠ° ΠΌΠΎΡΠ½ΠΎΡΡΠΈ Π² ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Π΅
5.3.4.1.1 Π¦Π΅Π»Ρ
Π’Π΅ΡΡ ΠΎΠΏΡΠ΅Π΄Π΅Π»ΡΠ΅Ρ Π½Π°ΠΏΡΡΠΆΠ΅Π½Π½ΠΎΡΡΡ ΠΏΠΎΠ»Ρ, ΠΏΡΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΠΌΡΡ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Π΅ΠΌ Ρ ΠΏΠΎΠΌΠΎΡΡΡ Π΅Π³ΠΎ Π°Π½ΡΠ΅Π½Π½Ρ Π½Π°
ΡΠ°Π±ΠΎΡΠ΅ΠΉ ΡΠ°ΡΡΠΎΡΠ΅ Π² ΡΠΎΠΎΡΠ²Π΅ΡΡΡΠ²ΠΈΠΈ ΡΠΎ ΡΡΠ°Π½Π΄Π°ΡΡΠΎΠΌ ISO/IEC 18000-3. Π’Π΅ΡΡΠΎΠ²Π°Ρ ΠΏΡΠΎΡΠ΅Π΄ΡΡΠ° Π² ΡΠ°Π·Π΄Π΅Π»Π΅
5.3.4.1.2 ΡΠ°ΠΊΠΆΠ΅ ΠΈΡΠΏΠΎΠ»ΡΠ·ΡΠ΅ΡΡΡ Π΄Π»Ρ ΠΎΠΏΡΠ΅Π΄Π΅Π»Π΅Π½ΠΈΡ ΡΠΎΠ³ΠΎ, ΡΡΠΎ ΠΏΠΎΠ»Π΅ Π³Π΅Π½Π΅ΡΠΈΡΡΠ΅ΠΌΠΎΠ΅ Π°Π½ΡΠ΅Π½Π½ΠΎΠΉ Π½Π΅ ΠΏΡΠ΅Π²ΡΡΠ°Π΅Ρ
Π·Π½Π°ΡΠ΅Π½ΠΈΠΉ, ΡΠΊΠ°Π·Π°Π½Π½ΡΡ
Π² ISO/IEC 18000-3 (ΡΡΡΠ»ΠΊΠΈ M1-Int:3 Π΄Π»Ρ H ΠΈ M1-Int:3a Π΄Π»Ρ H ).
max min
Π’Π΅ΡΡ ΠΈΡΠΏΠΎΠ»ΡΠ·ΡΠ΅Ρ ΡΡΠ°Π»ΠΎΠ½Π½ΡΡ ΠΌΠ΅ΡΠΊΡ, ΠΎΠΏΠΈΡΠ°Π½Π½ΡΡ Π² ΠΡΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ F, ΡΡΠΎΠ±Ρ ΠΎΠΏΡΠ΅Π΄Π΅Π»ΠΈΡΡ ΠΌΠΎΠΆΠ΅Ρ Π»ΠΈ
ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ ΠΏΡΠ΅Π΄ΠΎΡΡΠ°Π²ΠΈΡΡ Π΄ΠΎΡΡΠ°ΡΠΎΡΠ½ΠΎ ΠΌΠΎΡΠ½ΠΎΡΡΠΈ Π΄Π»Ρ ΠΌΠ΅ΡΠΊΠΈ, ΡΠ°ΡΠΏΠΎΠ»ΠΎΠΆΠ΅Π½Π½ΠΎΠΉ Π² ΠΎΠ±Π»Π°ΡΡΠΈ Π΄Π΅ΠΉΡΡΠ²ΠΈΡ.
5.3.4.1.2 ΠΡΠΎΡΠ΅Π΄ΡΡΠ° ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ
ΠΡΠΎΡΠ΅Π΄ΡΡΠ° ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ Π΄Π»Ρ H :
max
1) ΠΠ°ΡΡΡΠΎΠΈΡΡ ΡΡΠ°Π»ΠΎΠ½Π½ΡΡ ΠΌΠ΅ΡΠΊΡ Π½Π° 13,56 MΠΡ.
ΠΠ ΠΠΠΠ§ΠΠΠΠ Π Π΅Π·ΠΎΠ½Π°Π½ΡΠ½Π°Ρ ΡΠ°ΡΡΠΎΡΠ° ΡΡΠ°Π»ΠΎΠ½Π½ΠΎΠΉ ΠΌΠ΅ΡΠΊΠΈ ΠΈΠ·ΠΌΠ΅ΡΡΠ΅ΡΡΡ Ρ ΠΈΡΠΏΠΎΠ»ΡΠ·ΠΎΠ²Π°Π½ΠΈΠ΅ΠΌ Π°Π½Π°Π»ΠΈΠ·Π°ΡΠΎΡΠ°
ΠΈΠΌΠΏΠ΅Π΄Π°Π½ΡΠ° ΠΈΠ»ΠΈ LCR-ΠΌΠ΅ΡΡΠ°, ΠΏΠΎΠ΄ΡΠΎΠ΅Π΄ΠΈΠ½Π΅Π½Π½ΠΎΠ³ΠΎ ΠΊ ΠΊΠ°Π»ΠΈΠ±ΡΠΎΠ²ΠΎΡΠ½ΠΎΠΉ ΡΠ°ΠΌΠΊΠ΅. Π Π°ΠΌΠΊΠ° ΡΡΠ°Π»ΠΎΠ½Π½ΠΎΠΉ ΠΌΠ΅ΡΠΊΠΈ Π΄ΠΎΠ»ΠΆΠ½Π°
Π±ΡΡΡ ΡΠ°ΡΠΏΠΎΠ»ΠΎΠΆΠ΅Π½Π° Π½Π° ΡΠ°ΡΡΡΠΎΡΠ½ΠΈΠΈ 10 ΠΌΠΌ ΠΎΡ ΠΊΠ°Π»ΠΈΠ±ΡΠΎΠ²ΠΎΡΠ½ΠΎΠΉ ΡΠ°ΠΌΠΊΠΈ, ΡΠ°ΠΊ ΡΡΠΎΠ±Ρ ΠΎΡΠΈ Π΄Π²ΡΡ
ΠΊΠ°ΡΡΡΠ΅ΠΊ ΡΠΎΠ²ΠΏΠ°Π΄Π°Π»ΠΈ.
Π Π΅Π·ΠΎΠ½Π°Π½ΡΠ½Π°Ρ ΡΠ°ΡΡΠΎΡΠ° β ΡΡΠΎ ΡΠ°ΡΡΠΎΡΠ°, Π½Π° ΠΊΠΎΡΠΎΡΠΎΠΉ ΡΠ΅Π·ΠΈΡΡΠΈΠ²Π½Π°Ρ ΡΠ°ΡΡΡ ΠΈΠ·ΠΌΠ΅ΡΡΠ΅ΠΌΠΎΠ³ΠΎ ΠΊΠΎΠΌΠΏΠ»Π΅ΠΊΡΠ½ΠΎΠ³ΠΎ
ΡΠΎΠΏΡΠΎΡΠΈΠ²Π»Π΅Π½ΠΈΡ ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡΠ½Π°.
2) ΠΠΎΡΡΠ°Π²ΠΈΡΡ ΠΏΠ΅ΡΠ΅ΠΊΠ»ΡΡΠ°ΡΠ΅Π»Ρ J1 Π² ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ b, ΡΡΠΎΠ±Ρ Π°ΠΊΡΠΈΠ²ΠΈΡΠΎΠ²Π°ΡΡ R2.
3) ΠΠ½Π΅ΡΡΠΈ ΡΡΠ°Π»ΠΎΠ½Π½ΡΡ ΠΌΠ΅ΡΠΊΡ ΠΊΠΎΠ½ΡΠ΅Π½ΡΡΠΈΡΠ΅ΡΠΊΠΈ Ρ Π°Π½ΡΠ΅Π½Π½ΠΎΠΉ Π² ΠΎΠ±ΠΎΠ·Π½Π°ΡΠ΅Π½Π½ΡΡ ΠΎΠ±Π»Π°ΡΡΡ Π΄Π΅ΠΉΡΡΠ²ΠΈΡ
ΡΠ΅ΡΡΠΈΡΡΠ΅ΠΌΠΎΠ³ΠΎ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ Ρ ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡΠ½ΠΎΠΉ ΡΠΊΠΎΡΠΎΡΡΡΡ 1 ΡΠΌ/Ρ.
4) ΠΠ°ΠΏΡΡΠΆΠ΅Π½ΠΈΠ΅ ΠΏΠΎΡΡΠΎΡΠ½Π½ΠΎΠ³ΠΎ ΡΠΎΠΊΠ° (V ) Π½Π° ΡΠ΅Π·ΠΈΡΡΠΎΡΠ΅ R3 (ΠΡΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ F) ΠΈΠ·ΠΌΠ΅ΡΡΠ΅ΡΡΡ Π²ΠΎΠ»ΡΡΠΌΠ΅ΡΡΠΎΠΌ
dc
Ρ Π²ΡΡΠΎΠΊΠΈΠΌ ΡΠΎΠΏΡΠΎΡΠΈΠ²Π»Π΅Π½ΠΈΠ΅ΠΌ ΠΈ Π½Π΅ Π΄ΠΎΠ»ΠΆΠ½ΠΎ ΠΏΡΠ΅Π²ΡΡΠ°ΡΡ 3 Π, ΠΏΡΠΈ ΡΡΠΎΠΌ ΡΠ΅Π·ΠΈΡΡΠΎΡ R2 ΡΡΡΠ°Π½ΠΎΠ²Π»Π΅Π½
ΠΏΠ°ΡΠ°Π»Π»Π΅Π»ΡΠ½ΠΎ ΡΠ°ΠΌΠΊΠ΅ L ΠΈ Π½Π°ΠΏΡΡΠΆΠ΅Π½Π½ΠΎΡΡΡ ΠΏΠΎΠ»Ρ ΡΠ°Π²Π½Π° H .
max
ΠΡΠΎΡΠ΅Π΄ΡΡΠ° ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ Π΄Π»Ρ H :
min
1) ΠΠ°ΡΡΡΠΎΠΈΡΡ ΡΡΠ°Π»ΠΎΠ½Π½ΡΡ ΠΌΠ΅ΡΠΊΡ Π½Π° 13,56 ΠΠΡ.
2) ΠΠΎΡΡΠ°Π²ΠΈΡΡ ΠΏΠ΅ΡΠ΅ΠΊΠ»ΡΡΠ°ΡΠ΅Π»Ρ J1 Π² ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ a, ΡΡΠΎΠ±Ρ Π°ΠΊΡΠΈΠ²ΠΈΡΠΎΠ²Π°ΡΡ R1.
3) ΠΠ½Π΅ΡΡΠΈ ΡΡΠ°Π»ΠΎΠ½Π½ΡΡ ΠΌΠ΅ΡΠΊΡ ΠΊΠΎΠ½ΡΠ΅Π½ΡΡΠΈΡΠ΅ΡΠΊΠΈ Ρ Π°Π½ΡΠ΅Π½Π½ΠΎΠΉ Π² ΠΎΠ±ΠΎΠ·Π½Π°ΡΠ΅Π½Π½ΡΡ ΠΎΠ±Π»Π°ΡΡΡ Π΄Π΅ΠΉΡΡΠ²ΠΈΡ
ΡΠ΅ΡΡΠΈΡΡΠ΅ΠΌΠΎΠ³ΠΎ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ Ρ ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡΠ½ΠΎΠΉ ΡΠΊΠΎΡΠΎΡΡΡΡ 1 ΡΠΌ/Ρ.
4) ΠΠ°ΠΏΡΡΠΆΠ΅Π½ΠΈΠ΅ ΠΏΠΎΡΡΠΎΡΠ½Π½ΠΎΠ³ΠΎ ΡΠΎΠΊΠ° (V ) Π½Π° ΡΠ΅Π·ΠΈΡΡΠΎΡΠ΅ R3 (ΠΡΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ F) ΠΈΠ·ΠΌΠ΅ΡΡΠ΅ΡΡΡ Π²ΠΎΠ»ΡΡΠΌΠ΅ΡΡΠΎΠΌ
DC
Ρ Π²ΡΡΠΎΠΊΠΈΠΌ ΡΠΎΠΏΡΠΎΡΠΈΠ²Π»Π΅Π½ΠΈΠ΅ΠΌ ΠΈ Π΄ΠΎΠ»ΠΆΠ½ΠΎ ΠΏΡΠ΅Π²ΡΡΠ°ΡΡ 3 Π, ΠΏΡΠΈ ΡΡΠΎΠΌ ΡΠ΅Π·ΠΈΡΡΠΎΡ R1 ΡΡΡΠ°Π½ΠΎΠ²Π»Π΅Π½
ΠΏΠ°ΡΠ°Π»Π»Π΅Π»ΡΠ½ΠΎ ΡΠ°ΠΌΠΊΠ΅ L Π² ΠΈ Π½Π°ΠΏΡΡΠΆΠ΅Π½Π½ΠΎΡΡΡ ΠΏΠΎΠ»Ρ ΡΠ°Π²Π½Π° H .
min
Β© ISO/IEC 2011 β ΠΡΠ΅ ΠΏΡΠ°Π²Π° ΡΠΎΡ
ΡΠ°Π½ΡΡΡΡΡ 9
5.3.4.1.3 ΠΡΡΠ΅Ρ ΠΏΠΎ ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ
ΠΡΡΠ΅Ρ ΠΏΠΎ ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ Π΄ΠΎΠ»ΠΆΠ΅Π½ ΡΠΎΠ΄Π΅ΡΠΆΠ°ΡΡ Π·Π½Π°ΡΠ΅Π½ΠΈΡ V Π΄Π»Ρ H .ΠΈ H Π² Π·Π°Π΄Π°Π½Π½ΡΡ
ΡΡΠ»ΠΎΠ²ΠΈΡΡ
. ΠΡΠ΅Π½ΠΊΠ°
DC min max
ΡΡΠΏΠ΅ΡΠ½ΠΎΠ³ΠΎ/Π½Π΅ΡΡΠΏΠ΅ΡΠ½ΠΎΠ³ΠΎ ΡΠ΅Π·ΡΠ»ΡΡΠ°ΡΠ° ΠΎΠΏΡΠ΅Π΄Π΅Π»ΡΠ΅ΡΡΡ Π·Π½Π°ΡΠ΅Π½ΠΈΡΠΌΠΈ Π² ΡΠ°Π±Π»ΠΈΡΠ΅ ΠΏΠ°ΡΠ°ΠΌΠ΅ΡΡΠΎΠ² ISO/IEC 18000-3
Π΄Π»Ρ ΠΌΠ΅ΡΠΊΠΈ ΠΈ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ (ΡΡΡΠ»ΠΊΠ° M1-Int:3 Π΄Π»Ρ H ΠΈ ΡΡΡΠ»ΠΊΠ° M1-Int:3a Π΄Π»Ρ H ).
max min
5.3.4.2 ΠΠ½Π΄Π΅ΠΊΡ ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΠΈ ΠΈ ΡΠΈΠ³Π½Π°Π»
5.3.4.2.1 Π¦Π΅Π»Ρ
ΠΡΠΎΡ ΡΠ΅ΡΡ ΠΏΡΠΎΠ²ΠΎΠ΄ΠΈΡΡΡ Ρ ΡΠ΅Π»ΡΡ ΠΎΠΏΡΠ΅Π΄Π΅Π»Π΅Π½ΠΈΡ ΠΈΠ½Π΄Π΅ΠΊΡΠ° ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΠΈ ΠΏΠΎΠ»Ρ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ, Π° ΡΠ°ΠΊΠΆΠ΅ Π²ΡΠ΅ΠΌΡ
Π½Π°ΡΠ°ΡΡΠ°Π½ΠΈΡ ΠΈ ΡΠΏΠ°Π΄Π°, ΠΈ ΠΏΡΠ΅Π²ΡΡΠ΅Π½ΠΈΡ Π·Π½Π°ΡΠ΅Π½ΠΈΠΉ, ΠΎΠΏΡΠ΅Π΄Π΅Π»Π΅Π½Π½ΡΡ
Π² ISO/IEC 18000-3 M1-Int:7d ΡΠ°Π±Π»ΠΈΡΡ
ΠΏΠ°ΡΠ°ΠΌΠ΅ΡΡΠΎΠ² Π΄Π»Ρ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ ΠΌΠ΅ΡΠΊΠΈ (ΡΡΡΠ»ΠΊΠΈ M1-Int:7, M1-Int:7d, ΡΠΈΡΡΠ½ΠΊΠΈ M1-1 ΠΈ M1-2) Π΄Π»Ρ Π·Π°Π΄Π°Π½Π½ΠΎΠΉ
ΠΎΠ±Π»Π°ΡΡΠΈ Π΄Π΅ΠΉΡΡΠ²ΠΈΡ.
5.3.4.2.2 ΠΡΠΎΡΠ΅Π΄ΡΡΠ° ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ
ΠΠ°Π»ΠΈΠ±ΡΠΎΠ²ΠΎΡΠ½Π°Ρ ΡΠ°ΠΌΠΊΠ° ΡΠ°ΡΠΏΠΎΠ»Π°Π³Π°Π΅ΡΡΡ Π³Π΄Π΅-Π»ΠΈΠ±ΠΎ Π² ΠΎΠ±Π»Π°ΡΡΠΈ Π΄Π΅ΠΉΡΡΠ²ΠΈΡ, Π° ΠΈΠ½Π΄Π΅ΠΊΡ ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΠΈ ΠΈ
Ρ
Π°ΡΠ°ΠΊΡΠ΅ΡΠΈΡΡΠΈΠΊΠΈ ΡΠΈΠ³Π½Π°Π»Π° ΠΎΠΏΡΠ΅Π΄Π΅Π»ΡΡΡΡΡ ΠΈΠ½Π΄ΡΡΠΈΡΠΎΠ²Π°Π½Π½ΡΠΌ Π½Π°ΠΏΡΡΠΆΠ΅Π½ΠΈΠ΅ΠΌ Π½Π° ΡΠ°ΠΌΠΊΠ΅, Π½Π°Π±Π»ΡΠ΄Π°Π΅ΠΌΡΠΌ Π½Π°
ΠΎΡΡΠΈΠ»Π»ΠΎΠ³ΡΠ°ΡΠ΅.
5.3.4.2.3 ΠΡΡΠ΅Ρ ΠΏΠΎ ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ
ΠΡΡΠ΅Ρ ΠΏΠΎ ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ Π΄ΠΎΠ»ΠΆΠ΅Π½ ΠΎΡΡΠ°ΠΆΠ°ΡΡ ΠΈΠ·ΠΌΠ΅ΡΠ΅Π½Π½ΡΠΉ ΠΏΠΎΠΊΠ°Π·Π°ΡΠ΅Π»Ρ ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΠΈ Π΄Π»Ρ ΠΏΠΎΠ»Ρ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ, Π°
ΡΠ°ΠΊΠΆΠ΅ Π²ΡΠ΅ΠΌΡ Π½Π°ΡΠ°ΡΡΠ°Π½ΠΈΡ ΠΈ ΡΠΏΠ°Π΄Π°, ΠΈ ΠΏΡΠ΅Π²ΡΡΠ΅Π½ΠΈΡ Π·Π½Π°ΡΠ΅Π½ΠΈΠΉ Π² ΠΎΠΏΡΠ΅Π΄Π΅Π»Π΅Π½Π½ΠΎΠΉ ΠΎΠ±Π»Π°ΡΡΠΈ Π΄Π΅ΠΉΡΡΠ²ΠΈΡ. ΠΡΠ΅Π½ΠΊΠ°
ΡΡΠΏΠ΅ΡΠ½ΠΎΠ³ΠΎ/Π½Π΅ΡΡΠΏΠ΅ΡΠ½ΠΎΠ³ΠΎ ΡΠ΅Π·ΡΠ»ΡΡΠ°ΡΠ° ΠΎΠΏΡΠ΅Π΄Π΅Π»ΡΠ΅ΡΡΡ Π·Π½Π°ΡΠ΅Π½ΠΈΡΠΌΠΈ Π² ΡΠ°Π±Π»ΠΈΡΠ΅ ΠΏΠ°ΡΠ°ΠΌΠ΅ΡΡΠΎΠ² ISO/IEC 18000-3
Π΄Π»Ρ ΠΌΠ΅ΡΠΊΠΈ ΠΈ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ (ΡΡΡΠ»ΠΊΠΈ M1-Int:7, M1-Int:7d, ΡΠΈΡΡΠ½ΠΊΠΈ M1-1 ΠΈ M1-2).
5.3.4.3 ΠΠΎΠ»ΡΡΠ΅Π½ΠΈΠ΅ Π½Π°Π³ΡΡΠ·ΠΎΡΠ½ΠΎΠΉ ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΠΈ (ΠΈΠ½ΡΠΎΡΠΌΠ°ΡΠΈΠ²Π½ΠΎΠ΅)
ΠΡΠΎ ΠΊΠΎΡΠ²Π΅Π½Π½ΡΠΉ ΡΠ΅ΡΡ Π½Π° ΡΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡΡ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ ΠΏΡΠΈΠ½ΠΈΠΌΠ°ΡΡ ΠΌΠΈΠ½ΠΈΠΌΠ°Π»ΡΠ½ΡΠΉ ΡΠΈΠ³Π½Π°Π» ΠΎΡ ΠΌΠ΅ΡΠΊΠΈ. ΠΡΠΎΡ ΡΠ΅ΡΡ
ΠΎΠΏΡΠ΅Π΄Π΅Π»ΡΠ΅Ρ ΠΏΡΠ°Π²ΠΈΠ»ΡΠ½ΠΎ Π»ΠΈ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ ΠΎΠ±Π½Π°ΡΡΠΆΠΈΡ ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΡ ΠΌΠ΅ΡΠΊΠΈ, ΡΠ΄ΠΎΠ²Π»Π΅ΡΠ²ΠΎΡΡΡΡΡΡ ΡΡΠ°Π½Π΄Π°ΡΡΡ
ISO/IEC 18000-3. ΠΡΠ΅Π΄ΠΏΠΎΠ»Π°Π³Π°Π΅ΡΡΡ, ΡΡΠΎ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ ΠΌΠΎΠΆΠ΅Ρ ΠΏΡΠ°Π²ΠΈΠ»ΡΠ½ΠΎ ΠΎΠΏΡΠ΅Π΄Π΅Π»ΠΈΡΡ ΠΏΠΎΠ΄Π½Π΅ΡΡΡΡΡ ΡΠ°ΡΡΠΎΡΡ,
Π²ΡΠ·ΡΠ²Π°Π΅ΠΌΡΡ ΡΠ΅ΡΡΠΈΡΡΠ΅ΠΌΠΎΠΉ ΠΌΠ΅ΡΠΊΠΎΠΉ.
ΠΡΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ G ΠΏΠΎΠΊΠ°Π·ΡΠ²Π°Π΅Ρ ΡΡ
Π΅ΠΌΡ, ΠΊΠΎΡΠΎΡΠ°Ρ ΠΌΠΎΠΆΠ΅Ρ Π±ΡΡΡ ΠΏΡΠΈΠΌΠ΅Π½ΠΈΠΌΠ° Π² ΡΠΎΠ΅Π΄ΠΈΠ½Π΅Π½ΠΈΠΈ Ρ Π°ΠΏΠΏΠ°ΡΠ°ΡΡΡΠΎΠΉ
ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ Π΄Π»Ρ ΠΎΠΏΡΠ΅Π΄Π΅Π»Π΅Π½ΠΈΡ ΡΡΠ²ΡΡΠ²ΠΈΡΠ΅Π»ΡΠ½ΠΎΡΡΠΈ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ ΠΊ Π½Π°Π³ΡΡΠ·ΠΎΡΠ½ΠΎΠΉ ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΠΈ Π² ΠΏΡΠ΅Π΄Π΅Π»Π°Ρ
ΡΡΡΠ°Π½ΠΎΠ²Π»Π΅Π½Π½ΠΎΠΉ ΠΎΠ±Π»Π°ΡΡΠΈ Π΄Π΅ΠΉΡΡΠ²ΠΈΡ.
ΠΡΠ΅Π½ΠΊΠ° ΡΡΠΏΠ΅ΡΠ½ΠΎΠ³ΠΎ/Π½Π΅ΡΡΠΏΠ΅ΡΠ½ΠΎΠ³ΠΎ ΡΠ΅Π·ΡΠ»ΡΡΠ°ΡΠ° ΠΎΠΏΡΠ΅Π΄Π΅Π»ΡΠ΅ΡΡΡ Π·Π½Π°ΡΠ΅Π½ΠΈΡΠΌΠΈ Π² ΡΠ°Π±Π»ΠΈΡΠ΅ ΠΏΠ°ΡΠ°ΠΌΠ΅ΡΡΠΎΠ² ISO/IEC
18000-3 Π΄Π»Ρ ΠΌΠ΅ΡΠΊΠΈ ΠΈ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ (ΡΡΡΠ»ΠΊΠ° M1-Tag:7). ΠΠ΅ΡΡΠΏΠ΅ΡΠ½ΡΠΉ ΡΠ΅ΡΡ ΠΏΠΎ Π΄Π°Π½Π½ΠΎΠΌΡ ΠΊΡΠΈΡΠ΅ΡΠΈΡ Π½Π΅ ΡΡΠΎΠΈΡ
ΡΠ°ΡΡΠ΅Π½ΠΈΠ²Π°ΡΡ ΠΊΠ°ΠΊ Π½Π΅ΡΡΠΏΠ΅ΡΠ½ΡΠΉ ΡΠ΅ΡΡ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ Π²ΠΎΠΎΠ±ΡΠ΅, ΠΏΠΎΠ΄Ρ
ΠΎΠ΄ΡΡΠ΅Π³ΠΎ ΠΏΠΎ Π²ΡΠ΅ΠΌ ΠΎΡΡΠ°Π»ΡΠ½ΡΠΌ ΠΊΡΠΈΡΠ΅ΡΠΈΡΠΌ.
5.4 Π’Π΅ΡΡΡ ΡΠΎΠΎΡΠ²Π΅ΡΡΡΠ²ΠΈΡ Π΄Π»Ρ ISO/IEC 18000-3, Π Π΅ΠΆΠΈΠΌ 2
5.4.1 ΠΠ±ΡΠΈΠ΅ ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΡ
Π’Π΅ΡΡΡ ΡΠΎΠΎΡΠ²Π΅ΡΡΡΠ²ΠΈΡ Π΄Π»Ρ ISO/IEC 18000-3, Π Π΅ΠΆΠΈΠΌ 2, ΠΎΠΏΠΈΡΠ°Π½Ρ Π½Π΅Π·Π°Π²ΠΈΡΠΈΠΌΠΎ ΠΎΡ ΡΠ°Π·ΠΌΠ΅ΡΠ° ΠΌΠ΅ΡΠΊΠΈ. ΠΠ»Ρ
ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ ΠΌΠ΅ΡΠΎΠΊ, ΠΌΠ΅Π½ΡΡΠΈΡ
ΠΈΠ»ΠΈ ΡΠ°Π²Π½ΡΡ
ID-1, Π²ΡΠ΅ ΠΈΠ·ΠΌΠ΅ΡΠ΅Π½ΠΈΡ ΠΏΡΠΈΠ²Π΅Π΄Π΅Π½Ρ Π² ΠΡΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ A, Π² ΡΠΎ Π²ΡΠ΅ΠΌΡ
ΠΊΠ°ΠΊ ΠΡΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ B ΠΏΡΠΈΠΌΠ΅Π½ΡΠ΅ΡΡΡ Π΄Π»Ρ Π²ΡΠ΅Ρ
ΠΎΡΡΠ°Π»ΡΠ½ΡΡ
ΡΠ»ΡΡΠ°Π΅Π².
ΠΡΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡΠ΅Π»Ρ ΡΠ»Π΅Π΄ΡΠ΅Ρ ΡΡΠΎΡΠ½ΠΈΡΡ H ΠΈ H . ΠΌΠ΅ΡΠΊΠΈ ΠΈ ΠΌΠΈΠ½ΠΈΠΌΠ°Π»ΡΠ½ΡΡ ΠΎΡΠ²Π΅ΡΠ½ΡΡ ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΡ ΠΏΡΠΈ H ΠΈ H .
max min max min
ΠΡΠ²Π΅ΡΠ½Π°Ρ ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΡ ΠΌΠ΅ΡΠΊΠΈ ΠΈΠ·ΠΌΠ΅ΡΡΠ΅ΡΡΡ, ΠΊΠ°ΠΊ ΠΎΠΏΠΈΡΠ°Π½ΠΎ Π² 5.4.3.2.
10 Β© ISO/IEC 2011 β ΠΡΠ΅ ΠΏΡΠ°Π²Π° ΡΠΎΡ
ΡΠ°Π½ΡΡΡΡΡ
5.4.2 ΠΠΏΠΏΠ°ΡΠ°ΡΡΡΠ° ΠΈ ΡΡ
Π΅ΠΌΡ ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ
ΠΡΠ° ΡΠ°ΡΡΡ ΠΎΠΏΡΠ΅Π΄Π΅Π»ΡΠ΅Ρ Π°ΠΏΠΏΠ°ΡΠ°ΡΡΡΡ ΠΈ ΡΡ
Π΅ΠΌΡ ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ ΡΠ΅ΡΡΠΎΠ² Π΄Π»Ρ ΠΏΡΠΎΠ²Π΅ΡΠΊΠΈ ΡΠ°Π±ΠΎΡΠΎΡΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡΠΈ
ΠΌΠ΅ΡΠΊΠΈ ΠΈΠ»ΠΈ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ ΡΠΎΠ³Π»Π°ΡΠ½ΠΎ Π±Π°Π·ΠΎΠ²ΠΎΠΌΡ ΡΡΠ°Π½Π΄Π°ΡΡΡ ISO/IEC 18000-3. ΠΠΏΠΏΠ°ΡΠ°Ρ ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ
Π²ΠΊΠ»ΡΡΠ°Π΅Ρ:
β ΠΠ°Π»ΠΈΠ±ΡΠΎΠ²ΠΎΡΠ½ΡΡ ΡΠ°ΠΌΠΊΡ
β ΠΠ»ΠΎΠΊ ΡΠ΅ΡΡΠΎΠ²ΠΎΠ³ΠΎ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ
β ΠΡΠ°Π»ΠΎΠ½Π½ΡΠ΅ ΠΌΠ΅ΡΠΊΠΈ
ΠΠ½ΠΈ ΠΎΠΏΠΈΡΠ°Π½Ρ Π² ΠΏΠΎΡΠ»Π΅Π΄ΡΡΡΠΈΡ
ΠΏΡΠ½ΠΊΡΠ°Ρ
.
5.4.2.1 ΠΠ°Π»ΠΈΠ±ΡΠΎΠ²ΠΎΡΠ½Π°Ρ ΡΠ°ΠΌΠΊΠ°
Π‘ΠΌ. 5.3.2.1.
5.4.2.2 ΠΠ»ΠΎΠΊ ΡΠ΅ΡΡΠΎΠ²ΠΎΠ³ΠΎ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ
Π‘ΠΌ. 5.3.2.2.
ΠΠ»Ρ ISO/IEC 18000-3, Π Π΅ΠΆΠΈΠΌ 2 ΡΠΎΠΏΡΠΎΡΠΈΠ²Π»Π΅Π½ΠΈΠ΅ 85 β¦ Π΄ΠΎΠ»ΠΆΠ½ΠΎ Π±ΡΡΡ ΠΏΠΎΠ΄ΠΊΠ»ΡΡΠ΅Π½ΠΎ ΡΠ΅ΡΠ΅Π· Π²ΡΡ
ΠΎΠ΄ ΡΡ
Π΅ΠΌΡ
ΠΈΠ·ΠΌΠ΅ΡΠ΅Π½ΠΈΡ ΡΠ΅ΡΡΠΎΠ²ΠΎΠ³ΠΎ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ β ΡΠΌ. Π ΠΈΡΡΠ½ΠΎΠΊ 2 (ΠΌΠ΅ΠΆΠ΄Ρ P1 ΠΈ Π·Π΅ΠΌΠ»Π΅ΠΉ).
5.4.2.2.1 ΠΠ½ΡΠ΅Π½Π½Π° ΡΠ΅ΡΡΠΎΠ²ΠΎΠ³ΠΎ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ
Π‘ΠΌ. 5.3.2.2.1.
ΠΠΎ ISO/IEC 18000-3 Π Π΅ΠΆΠΈΠΌ 2 ΡΠ΅ΠΏΡ Ρ ΡΠΎΠΎΡΠ²Π΅ΡΡΡΠ²ΡΡΡΠΈΠΌ ΠΏΠΎΠ»Π½ΡΠΌ ΡΠΎΠΏΡΠΎΡΠΈΠ²Π»Π΅Π½ΠΈΠ΅ΠΌ β ΡΠΌ. Π ΠΈΡΡΠ½ΠΎΠΊ Π‘.3 β
Π¦Π΅ΠΏΡ Ρ ΡΠΎΠΎΡΠ²Π΅ΡΡΡΠ²ΡΡΡΠΈΠΌ ΠΏΠΎΠ»Π½ΡΠΌ ΡΠΎΠΏΡΠΎΡΠΈΠ²Π»Π΅Π½ΠΈΠ΅ΠΌ β Π΄ΠΎΠ»ΠΆΠ½Π° Π±ΡΡΡ ΠΈΠ·ΠΌΠ΅Π½Π΅Π½Π°, ΠΊΠ°ΠΊ Π½Π°ΡΡΡΠ°ΠΈΠ²Π°Π΅ΠΌΠ°Ρ ΡΠ΅ΠΏΡ.
ΠΠΎΠΌΠΏΠΎΠ½Π΅Π½ΡΠ°ΠΌΠΈ Π½Π°ΡΡΡΠ°ΠΈΠ²Π°Π΅ΠΌΠΎΠΉ ΡΠ΅ΠΏΠΈ Π±ΡΠ΄ΡΡ:
β C1 Π²ΡΠ±ΡΠ°Π½Π½ΡΠΉ ΠΈ ΠΏΠΎΠ΄ΡΡΡΠ°ΠΈΠ²Π°Π΅ΠΌΡΠΉ ΡΠ°ΠΊ, ΡΡΠΎ Π±Ρ Π°Π½ΡΠ΅Π½Π½Π° ΡΠ΅ΡΡΠΈΡΡΠ΅ΠΌΠΎΠ³ΠΎ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ ΠΈΠΌΠ΅Π»Π°
ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°ΡΠ΅Π»ΡΠ½ΡΠΉ ΡΠ΅Π·ΠΎΠ½Π°Π½Ρ Π½Π° ΡΠ°ΡΡΠΎΡΠ΅ 13,56 MΠΡ.
β C2 β C4 ΠΏΡΠΎΠΏΡΡΠ΅Π½ΠΎ (ΡΠ°Π·ΠΎΠΌΠΊΠ½ΡΡΠ°Ρ ΡΠ΅ΠΏΡ)
β R Π½ΡΠ»Ρ (Π·Π°ΠΌΠΊΠ½ΡΡΠ°Ρ ΡΠ΅ΠΏΡ)
ext
ΠΠ»Ρ ISO/IEC 18000-3, Π Π΅ΠΆΠΈΠΌ 2, Π³Π΅Π½Π΅ΡΠ°ΡΠΎΡ ΠΌΠΎΡΠ½ΠΎΡΡΠΈ, Π½Π°ΡΡΡΠ°ΠΈΠ²Π°Π΅ΠΌΠ°Ρ ΡΠ΅ΠΏΡ ΠΈ Π°Π½ΡΠ΅Π½Π½Π° ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ
Π΄ΠΎΠ»ΠΆΠ½Ρ ΠΎΠ±Π΅ΡΠΏΠ΅ΡΠΈΠ²Π°ΡΡ ΡΡΡΠ°Π½ΠΎΠ²Π»Π΅Π½Π½ΡΠ΅ ΠΏΡΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡΠ΅Π»Π΅ΠΌ ΠΌΠΎΡΠ½ΠΎΡΡΠΈ ΠΏΠΎΠ»Ρ (H ΠΈ H ) ΠΈ ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΡ,
max min
ΡΠΊΠ°Π·Π°Π½Π½ΡΡ Π² ΡΡΠ°Π½Π΄Π°ΡΡΠ΅ ISO/IEC 18000-3.
ΠΠ»Ρ ISO/IEC 18000-3, Π Π΅ΠΆΠΈΠΌ 2, Π²ΡΡ
ΠΎΠ΄Π½ΠΎΠ΅ ΡΠΎΠΏΡΠΎΡΠΈΠ²Π»Π΅Π½ΠΈΠ΅ Π½Π΅ ΠΎΠ³ΡΠ°Π½ΠΈΡΠ΅Π½ΠΎ 50 ΠΠΌ ΠΈ Π½Π΅ ΡΡΠ΅Π±ΡΠ΅ΡΡΡ
ΠΏΡΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡΡ ΠΏΠΎΠ΄ΡΡΡΠΎΠΉΠΊΡ Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½Π° ΠΈΠ½Π΄Π΅ΠΊΡΠ° ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΠΈ Π΄Π»Ρ Π°ΠΌΠΏΠ»ΠΈΡΡΠ΄Π½ΠΎΠΉ ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΠΈ.
ΠΠΠΠΠ ΠΠ»Ρ ΡΠΎΠ³ΠΎ ΡΡΠΎΠ±Ρ ΠΈΠ·Π±Π΅ΠΆΠ°ΡΡ Π½Π΅Π±Π»Π°Π³ΠΎΠΏΡΠΈΡΡΠ½ΠΎΠ³ΠΎ Π²ΠΎΠ·Π΄Π΅ΠΉΡΡΠ²ΠΈΡ Π½Π° ΡΠ΅Π·ΡΠ»ΡΡΠ°ΡΡ ΠΈΠ·ΠΌΠ΅ΡΠ΅Π½ΠΈΠΉ ΠΈΠ·-Π·Π° ΠΎΡΡΠ°ΠΆΠ΅Π½ΠΈΡ,
ΡΠ²ΡΠ·Ρ ΠΌΠ΅ΠΆΠ΄Ρ Π³Π΅Π½Π΅ΡΠ°ΡΠΎΡΠΎΠΌ ΠΈ Π°Π½ΡΠ΅Π½Π½ΠΎΠΉ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ Π΄ΠΎΠ»ΠΆΠ½Π° Π±ΡΡΡ ΠΊΠ°ΠΊ ΠΌΠΎΠΆΠ½ΠΎ ΠΊΠΎΡΠΎΡΠ΅.
5.4.2.2.2 Π§ΡΠ²ΡΡΠ²ΠΈΡΠ΅Π»ΡΠ½Π°Ρ ΡΠ°ΠΌΠΊΠ°
Π‘ΠΌ. 5.3.2.2.2.
5.4.2.3 ΠΠ»ΠΎΠΊ ΡΠ΅ΡΡΠΎΠ²ΠΎΠ³ΠΎ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ
Π‘ΠΌ. 5.3.2.3.
Β© ISO/IEC 2011 β ΠΡΠ΅ ΠΏΡΠ°Π²Π° ΡΠΎΡ
ΡΠ°Π½ΡΡΡΡΡ 11
5.4.2.4 ΠΡΠ°Π»ΠΎΠ½Π½ΡΠ΅ ΠΌΠ΅ΡΠΊΠΈ
ΠΡΠ°Π»ΠΎΠ½Π½ΡΠ΅ ΠΌΠ΅ΡΠΊΠΈ ΠΎΠΏΡΠ΅Π΄Π΅Π»ΡΡΡΡΡ:
β― Π΄Π»Ρ ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ H ΠΈ H , ΠΏΡΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΠΌΡΡ
ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Π΅ΠΌ (Π² ΡΡΠ»ΠΎΠ²ΠΈΡΡ
Π½Π°Π³ΡΡΠ·ΠΊΠΈ ΠΌΠ΅ΡΠΊΠΎΠΉ) ΠΈ
min max
ΡΠ°ΠΊΠΆΠ΅, ΡΡΠΎΠ±Ρ ΠΏΡΠΎΠ²Π΅ΡΠΈΡΡ ΡΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡΡ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ Π²ΠΎΠ·Π±ΡΠΆΠ΄Π°ΡΡ ΠΌΠ΅ΡΠΊΡ
β― ΡΡΠΎΠ±Ρ ΡΠ³Π΅Π½Π΅ΡΠΈΡΠΎΠ²Π°ΡΡ ΠΌΠΈΠ½ΠΈΠΌΠ°Π»ΡΠ½ΡΠΉ ΡΠΈΠ³Π½Π°Π» ΠΎΡΠ²Π΅ΡΠ½ΠΎΠΉ Π½Π°Π³ΡΡΠ·ΠΎΡΠ½ΠΎΠΉ ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΠΈ.
5.4.2.4.1 ΠΡΠ°Π»ΠΎΠ½Π½Π°Ρ ΠΌΠ΅ΡΠΊΠ° Π΄Π»Ρ Π²ΠΎΠ·Π±ΡΠΆΠ΄Π΅Π½ΠΈΡ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ
Π‘ΠΌ. 5.3.2.4.1.
ΠΡΠ° ΡΡΠ°Π»ΠΎΠ½Π½Π°Ρ ΠΌΠ΅ΡΠΊΠ° Π΄ΠΎΠ»ΠΆΠ½Π° Π±ΡΡΡ ΠΎΡΠΊΠ°Π»ΠΈΠ±ΡΠΎΠ²Π°Π½Π° ΡΠΎΠ³Π»Π°ΡΠ½ΠΎ Π.8.
5.4.2.4.2 ΠΡΠ°Π»ΠΎΠ½Π½Π°Ρ ΠΌΠ΅ΡΠΊΠ° Π΄Π»Ρ ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ ΠΏΡΠΈΠ΅ΠΌΠ° Π½Π°Π³ΡΡΠ·ΠΎΡΠ½ΠΎΠΉ ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΠΈ
Π‘ΠΌ. 5.3.2.4.2
ΠΠ»Ρ ISO/IEC 18000-3, Π Π΅ΠΆΠΈΠΌ 2, Π½Π°Π³ΡΡΠ·ΠΎΡΠ½Π°Ρ ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΡ Π΄ΠΎΠ»ΠΆΠ½Π° Π±ΡΡΡ ΡΠΎΠ»ΡΠΊΠΎ ΡΠ΅Π·ΠΈΡΡΠΈΠ²Π½ΠΎΠΉ.
ΠΠ»Ρ ISO/IEC 18000-3, Π Π΅ΠΆΠΈΠΌ 2, ΡΠΈΠ³Π½Π°Π» ΠΏΠ΅ΡΠ΅ΠΊΠ»ΡΡΠ΅Π½ΠΈΡ Π½Π°Π³ΡΡΠ·ΠΊΠΈ Π΄ΠΎΠ»ΠΆΠ΅Π½ ΡΠΎΠΎΡΠ²Π΅ΡΡΡΠ²ΠΎΠ²Π°ΡΡ ΡΡΠ°Π½Π΄Π°ΡΡΡ
ISO/IEC 18000-3.
ΠΡΠ°Π»ΠΎΠ½Π½Π°Ρ ΠΌΠ΅ΡΠΊΠ° Π½Π°ΡΡΡΠ°ΠΈΠ²Π°Π΅ΡΡΡ Ρ ΠΈΡΠΏΠΎΠ»ΡΠ·ΠΎΠ²Π°Π½ΠΈΠ΅ΠΌ ΠΏΡΠΎΡΠ΅Π΄ΡΡΡ, ΡΠΊΠ°Π·Π°Π½Π½ΠΎΠΉ Π² 5.4.3.2. Π Π΅Π³ΡΠ»ΠΈΡΠΎΠ²Π°Π½ΠΈΠ΅ ΠΈΠ»ΠΈ
ΠΈΠ·ΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ Π·Π½Π°ΡΠ΅Π½ΠΈΡ Rmod1 ΠΈ Rmod2 (ΡΠΌ. ΠΡΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ G) ΡΡΡΠ°Π½Π°Π²Π»ΠΈΠ²Π°Π΅Ρ Π°ΠΌΠΏΠ»ΠΈΡΡΠ΄Ρ ΠΎΡΠ²Π΅ΡΠ½ΠΎΠΉ
ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΠΈ ΠΌΠ΅ΡΠΊΠΈ.
5.4.2.4.3 Π Π°Π·ΠΌΠ΅ΡΡ ΡΡΠ°Π»ΠΎΠ½Π½ΡΡ
ΠΌΠ΅ΡΠΎΠΊ
Π‘ΠΌ. 5.3.2.4.3.
5.4.3 Π€ΡΠ½ΠΊΡΠΈΠΎΠ½Π°Π»ΡΠ½ΡΠΉ ΡΠ΅ΡΡ β ΠΌΠ΅ΡΠΊΠ°
5.4.3.1 Π¦Π΅Π»Ρ
Π¦Π΅Π»ΡΡ ΡΠ΅ΡΡΠ° ΡΠ²Π»ΡΠ΅ΡΡΡ ΠΎΠΏΡΠ΅Π΄Π΅Π»Π΅Π½ΠΈΠ΅ Π°ΠΌΠΏΠ»ΠΈΡΡΠ΄Ρ ΠΎΡΠ²Π΅ΡΠ½ΠΎΠΉ Π½Π°Π³ΡΡΠ·ΠΎΡΠ½ΠΎΠΉ ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΠΈ ΠΌΠ΅ΡΠΊΠΈ Π² ΠΏΡΠ΅Π΄Π΅Π»Π°Ρ
Π·Π°Π΄Π°Π½Π½ΠΎΠ³ΠΎ Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½Π° [H , H ] ΠΈ ΡΡΠ½ΠΊΡΠΈΠΎΠ½Π°Π»ΡΠ½ΠΎΡΡΠΈ ΠΌΠ΅ΡΠΊΠΈ Ρ ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΠ΅ΠΉ ΠΏΠΎΠ΄ ΠΈΠ·Π»ΡΡΠ°Π΅ΠΌΡΠΌΠΈ ΠΏΠΎΠ»ΡΠΌΠΈ,
min max
ΠΎΠΏΡΠ΅Π΄Π΅Π»Π΅Π½Π½ΡΠΌΠΈ Π² ISO/IEC 18000-3.
5.4.3.2 ΠΡΠΎΡΠ΅Π΄ΡΡΠ° ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ
ΠΡΠΎΡ ΡΠ΅ΡΡ ΠΈΡΠΏΠΎΠ»ΡΠ·ΡΠ΅Ρ Π±Π»ΠΎΠΊ ΡΠ΅ΡΡΠΎΠ²ΠΎΠ³ΠΎ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ( ΡΠΌ. 5.4.2.2).
Π Π°Π΄ΠΈΠΎΡΠ°ΡΡΠΎΡΠ½Π°Ρ ΠΌΠΎΡΠ½ΠΎΡΡΡ, Π΄ΠΎΡΡΠ°Π²Π»ΡΠ΅ΠΌΠ°Ρ ΡΠΈΠ³Π½Π°Π»ΠΎΠΌ Π³Π΅Π½Π΅ΡΠ°ΡΠΎΡΠ° ΠΊ Π°Π½ΡΠ΅Π½Π½Π΅ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ, Π΄ΠΎΠ»ΠΆΠ½Π° Π±ΡΡΡ
ΠΎΡΡΠ΅Π³ΡΠ»ΠΈΡΠΎΠ²Π°Π½Π° ΡΠ°ΠΊ, ΡΡΠΎΠ±Ρ ΡΡΡΠ°Π½Π°Π²Π»ΠΈΠ²Π°ΡΡ Π½Π΅ΠΎΠ±Ρ
ΠΎΠ΄ΠΈΠΌΡΡ Π½Π°ΠΏΡΡΠΆΠ΅Π½Π½ΠΎΡΡΡ ΠΏΠΎΠ»Ρ ΠΈ ΡΠΈΠ³Π½Π°Π»Ρ ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΠΈ (ΡΠΌ.
5.4.4.2), ΠΈΠ·ΠΌΠ΅ΡΡΠ΅ΠΌΡΡ ΠΊΠ°Π»ΠΈΠ±ΡΠΎΠ²ΠΎΡΠ½ΠΎΠΉ ΡΠ°ΠΌΠΊΠΎΠΉ Π±Π΅Π· ΠΌΠ΅ΡΠΎΠΊ. ΠΡΡ
ΠΎΠ΄ ΡΠ΅ΠΏΠΈ ΠΈΡΠΏΡΡΠ°Π½ΠΈΡ Π½Π°Π³ΡΡΠ·ΠΎΡΠ½ΠΎΠΉ ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΠΈ
ΠΏΠΎ Π ΠΈΡΡΠ½ΠΊΡ 2 ΠΏΠΎΠ΄ΠΊΠ»ΡΡΠ°Π΅ΡΡΡ ΠΊ ΡΠΈΡΡΠΎΠ²ΠΎΠΌΡ ΠΎΡΡΠΈΠ»Π»ΠΎΠ³ΡΠ°ΡΡ. ΠΠΎΡΠ΅Π½ΡΠΈΠΎΠΌΠ΅ΡΡ P1 50 ΠΠΌ Π΄ΠΎΠ»ΠΆΠ΅Π½ Π±ΡΡΡ
ΠΏΠΎΠ΄ΡΡΡΠΎΠ΅Π½ ΡΠ°ΠΊ, ΡΡΠΎΠ±Ρ ΠΌΠΈΠ½ΠΈΠΌΠΈΠ·ΠΈΡΠΎΠ²Π°ΡΡ ΠΎΡΡΠ°ΡΠΎΡΠ½ΡΡ Π½Π΅ΡΡΡΡΡ. ΠΡΠΎΡ ΡΠΈΠ³Π½Π°Π» Π΄ΠΎΠ»ΠΆΠ΅Π½ Π±ΡΡΡ Π½Π΅ ΠΌΠ΅Π½Π΅Π΅ ΡΠ΅ΠΌ Π½Π°
40 Π΄Π Π½ΠΈΠΆΠ΅, ΡΠ΅ΠΌ ΡΠΈΠ³Π½Π°Π», ΠΏΠΎΠ»ΡΡΠ°Π΅ΠΌΡΠΉ ΠΏΡΡΠ΅ΠΌ ΠΊΠΎΡΠΎΡΠΊΠΎΠ³ΠΎ Π·Π°ΠΌΡΠΊΠ°Π½ΠΈΡ ΠΎΠ΄Π½ΠΎΠΉ ΡΡΠ²ΡΡΠ²ΠΈΡΠ΅Π»ΡΠ½ΠΎΠΉ ΡΠ°ΠΌΠΊΠΈ.
Π’Π΅ΡΡΠΈΡΡΠ΅ΠΌΠ°Ρ ΠΌΠ΅ΡΠΊΠ° Π΄ΠΎΠ»ΠΆΠ½Π° Π±ΡΡΡ ΡΠ°ΡΠΏΠΎΠ»ΠΎΠΆΠ΅Π½Π° Π½Π° ΠΌΠ΅ΡΡΠ΅ ΡΠ΅ΡΡΠΈΡΡΠ΅ΠΌΠΎΠ³ΠΎ ΡΡΡΡΠΎΠΉΡΡΠ²Π° (DUT),
ΠΊΠΎΠ½ΡΠ΅Π½ΡΡΠΈΡΠ΅ΡΠΊΠΈ Ρ ΡΡΠ²ΡΡΠ²ΠΈΡΠ΅Π»ΡΠ½ΠΎΠΉ ΡΠ°ΠΌΠΊΠΎΠΉ Π. Π Π°Π΄ΠΈΠΎΡΠ°ΡΡΠΎΡΠ½ΡΠΉ Π³Π΅Π½Π΅ΡΠ°ΡΠΎΡ Π΄Π»Ρ ΡΠ΅ΡΡΠΎΠ²ΠΎΠΉ Π°Π½ΡΠ΅Π½Π½Ρ
ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ Π΄ΠΎΠ»ΠΆΠ΅Π½ Π±ΡΡΡ Π½Π°ΡΡΡΠΎΠ΅Π½ Π½Π° Π½Π΅ΠΎΠ±Ρ
ΠΎΠ΄ΠΈΠΌΡΡ Π½Π°ΠΏΡΡΠΆΠ΅Π½Π½ΠΎΡΡΡ ΠΏΠΎΠ»Ρ. ΠΡΡ
ΠΎΠ΄ ΡΠ΅ΠΏΠΈ ΠΈΡΠΏΡΡΠ°Π½ΠΈΡ
Π½Π°Π³ΡΡΠ·ΠΎΡΠ½ΠΎΠΉ ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΠΈ Π΄ΠΎΠ»ΠΆΠ΅Π½ Π±ΡΡΡ ΠΏΠΎΠ΄ΠΊΠ»ΡΡΠ΅Π½ ΡΠ΅ΡΠ΅Π· ΠΊΠΎΠ°ΠΊΡΠΈΠ°Π»ΡΠ½ΡΠΉ ΠΊΠ°Π±Π΅Π»Ρ ΠΊΠΎ Π²Ρ
ΠΎΠ΄Ρ 50 ΠΠΌ
Π°Π½Π°Π»ΠΈΠ·Π°ΡΠΎΡΠ° ΡΠΏΠ΅ΠΊΡΡΠ°.
12 Β© ISO/IEC 2011 β ΠΡΠ΅ ΠΏΡΠ°Π²Π° ΡΠΎΡ
ΡΠ°Π½ΡΡΡΡΡ
Π‘ΠΎΠΎΡΠ²Π΅ΡΡΡΠ²ΡΡΡΠ°Ρ ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°ΡΠ΅Π»ΡΠ½ΠΎΡΡΡ ΠΊΠΎΠΌΠ°Π½Π΄, ΠΊΠ°ΠΊ ΡΡΠΎ ΠΎΠΏΡΠ΅Π΄Π΅Π»Π΅Π½ΠΎ Π² ISO/IEC 18000-3, Π΄ΠΎΠ»ΠΆΠ½Π°
Π½Π°ΠΏΡΠ°Π²Π»ΡΡΡΡΡ Π½Π° ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ Π΄Π»Ρ ΠΏΠΎΠ»ΡΡΠ΅Π½ΠΈΡ ΠΎΡΠ²Π΅ΡΠ½ΠΎΠΉ Π½Π°Π³ΡΡΠ·ΠΎΡΠ½ΠΎΠΉ ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΠΈ ΠΎΡ ΠΌΠ΅ΡΠΊΠΈ. (ΠΡΠΈ
Π½Π°ΡΡΡΠΎΠΉΠΊΠ΅ ΠΌΠ΅ΡΠΊΠΈ (ΡΠΌ. 5.4.2.4.2) Π½Π°Π³ΡΡΠ·ΠΎΡΠ½Π°Ρ ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΡ ΠΏΡΠ΅Π΄ΠΎΡΡΠ°Π²Π»ΡΠ΅ΡΡΡ ΠΏΡΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ΠΌ ΡΠΈΠ³Π½Π°Π»Π°
ΠΏΠ΅ΡΠ΅ΠΊΠ»ΡΡΠ΅Π½ΠΈΡ Π½Π°Π³ΡΡΠ·ΠΊΠΈ).
ΠΠΎΠ»ΡΡΠ΅Π½Π½ΡΠ΅ Π±ΠΎΠΊΠΎΠ²ΡΠ΅ ΠΏΠΎΠ»ΠΎΡΡ Π² Π°Π½Π°Π»ΠΈΠ·Π°ΡΠΎΡΠ΅ ΡΠΏΠ΅ΠΊΡΡΠ° Π²Π²ΠΎΠ΄Π° Π±ΡΠ΄ΡΡ Π±ΠΎΠ»ΡΡΠ΅ ΠΈΠ»ΠΈ ΡΠ°Π²Π½Ρ Π·Π½Π°ΡΠ΅Π½ΠΈΡΠΌ
ΠΎΡΠ²Π΅ΡΠ½ΠΎΠΉ Π½Π°Π³ΡΡΠ·ΠΎΡΠ½ΠΎΠΉ ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΠΈ, ΡΠΊΠ°Π·Π°Π½Π½ΡΠΌ ΠΏΡΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡΠ΅Π»Π΅ΠΌ.
ΠΠΠΠΠ Π§ΡΠ²ΡΡΠ²ΠΈΡΠ΅Π»ΡΠ½ΠΎΡΡΡ ΠΏΡΠΈ ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΠΈ Π·Π°Π²ΠΈΡΠΈΡ ΠΎΡ ΡΠ²ΠΎΠΉΡΡΠ² Π°Π½Π°Π»ΠΈΠ·Π°ΡΠΎΡΠ° ΡΠΏΠ΅ΠΊΡΡΠ° ΠΈ ΡΠ»Π΅Π΄ΡΠ΅Ρ ΠΏΠΎΠ·Π°Π±ΠΎΡΠΈΡΡΡΡ ΠΎ
Π΅Π³ΠΎ Π½Π°ΡΡΡΠΎΠΉΠΊΠ΅ Π΄Π»Ρ ΠΏΠΎΠ»ΡΡΠ΅Π½ΠΈΡ ΡΡΡΠΎΠΉΡΠΈΠ²ΡΡ
ΡΠ΅Π·ΡΠ»ΡΡΠ°ΡΠΎΠ².
5.4.3.3 ΠΡΡΠ΅Ρ ΠΏΠΎ ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ
ΠΡΡΠ΅Ρ ΠΏΠΎ ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ Π΄ΠΎΠ»ΠΆΠ΅Π½ ΡΠΎΠ΄Π΅ΡΠΆΠ°ΡΡ ΠΈΠ·ΠΌΠ΅ΡΠΈΠΌΡΡ ΠΎΡΠ΅Π½ΠΊΡ Π°ΠΌΠΏΠ»ΠΈΡΡΠ΄Ρ Π±ΠΎΠΊΠΎΠ²ΡΡ
ΠΏΠΎΠ»ΠΎΡ ΠΈ
ΠΏΡΠΈΠΌΠ΅Π½ΡΠ΅ΠΌΡΠ΅ ΠΏΠΎΠ»Ρ ΠΈ ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΠΈ Π΄Π»Ρ Π²ΡΠ΅Ρ
ΠΏΠΎΠ΄Π½Π΅ΡΡΡΠΈΡ
ΡΠ°ΡΡΠΎΡ.
5.4.4 Π€ΡΠ½ΠΊΡΠΈΠΎΠ½Π°Π»ΡΠ½ΡΠΉ ΡΠ΅ΡΡ β ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ
5.4.4.1 ΠΠ°ΠΏΡΡΠΆΠ΅Π½Π½ΠΎΡΡΡ ΠΏΠΎΠ»Ρ ΠΈ ΠΏΠ΅ΡΠ΅Π΄Π°ΡΠ° ΠΌΠΎΡΠ½ΠΎΡΡΠΈ Π² ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Π΅
5.4.4.1.1 Π¦Π΅Π»Ρ
ΠΡΠΎΡ ΡΠ΅ΡΡ ΠΎΠΏΡΠ΅Π΄Π΅Π»ΡΠ΅Ρ, ΡΡΠΎ Π½Π°ΠΏΡΡΠΆΠ΅Π½Π½ΠΎΡΡΡ ΠΏΠΎΠ»Ρ, ΠΏΡΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΠΌΠ°Ρ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Π΅ΠΌ Ρ ΠΏΠΎΠΌΠΎΡΡΡ Π΅Π³ΠΎ Π°Π½ΡΠ΅Π½Π½Ρ Π²
ΡΠ°Π±ΠΎΡΠ΅ΠΉ ΠΎΠ±Π»Π°ΡΡΠΈ Π½Π΅ Π±ΠΎΠ»ΡΡΠ΅, ΡΠ΅ΠΌ ΡΠΊΠ°Π·Π°Π½Π½ΠΎΠ΅ ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡΠ½ΠΎΠ΅ Π·Π½Π°ΡΠ΅Π½ΠΈΠ΅ ΠΈ Π½Π΅ ΠΌΠ΅Π½ΡΡΠ΅, ΡΠ΅ΠΌ ΡΠΊΠ°Π·Π°Π½Π½ΠΎΠ΅
ΠΌΠΈΠ½ΠΈΠΌΠ°Π»ΡΠ½ΠΎΠ΅ Π·Π½Π°ΡΠ΅Π½ΠΈΠ΅, Π° ΡΠ°ΠΊΠΆΠ΅ ΠΎΠΏΡΠ΅Π΄Π΅Π»ΡΠ΅Ρ, ΡΡΠΎ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ ΠΊΠΎΡΡΠ΅ΠΊΡΠ½ΠΎ Π·Π°ΡΡΠ΄ΠΈΡ ΠΌΠ΅ΡΠΊΡ Π² ΠΎΠ±Π»Π°ΡΡΠΈ
Π΄Π΅ΠΉΡΡΠ²ΠΈΡ.
Π’Π΅ΡΡ ΠΈΡΠΏΠΎΠ»ΡΠ·ΡΠ΅Ρ ΡΡΠ°Π»ΠΎΠ½Π½ΡΡ ΠΌΠ΅ΡΠΊΡ (ΡΠΌ. 5.4.2.4.1).
5.4.4.1.2 ΠΡΠΎΡΠ΅Π΄ΡΡΠ° ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ
Π‘ΠΌ. 5.3.4.1.3.
5.4.4.1.3 ΠΡΡΠ΅Ρ ΠΏΠΎ ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ
ΠΡΡΠ΅Ρ ΠΏΠΎ ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ Π΄Π°Π΅Ρ Π·Π½Π°ΡΠ΅Π½ΠΈΡ V Π΄Π»Ρ H ΠΈ H Π² Π·Π°Π΄Π°Π½Π½ΡΡ
ΡΡΠ»ΠΎΠ²ΠΈΡΡ
.
DC min max
5.4.4.2 Π‘Π΄Π²ΠΈΠ³ ΡΠ°Π·Ρ ΡΠΈΠ³Π½Π°Π»Π° ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΠΈ
5.4.4.2.1 Π¦Π΅Π»Ρ
Π’Π΅ΡΡ ΠΈΡΠΏΠΎΠ»ΡΠ·ΡΠ΅ΡΡΡ, ΡΡΠΎΠ±Ρ ΠΎΠΏΡΠ΅Π΄Π΅Π»ΠΈΡΡ Ρ
Π°ΡΠ°ΠΊΡΠ΅ΡΠΈΡΡΠΈΠΊΠΈ ΡΠ΄Π²ΠΈΠ³Π° ΡΠ°Π·Ρ ΡΠΈΠ³Π½Π°Π»Π° ΠΏΠΎΠ»Ρ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ, ΠΊΠ°ΠΊ
ΡΠΊΠ°Π·Π°Π½ΠΎ Π² Π±Π°Π·ΠΎΠ²ΠΎΠΌ ΡΡΠ°Π½Π΄Π°ΡΡΠ΅ ISO/IEC 18000-3 Π² ΠΏΡΠ΅Π΄Π΅Π»Π°Ρ
Π·Π°Π΄Π°Π½Π½ΡΡ
ΡΠ°Π±ΠΎΡΠΈΡ
Π·Π½Π°ΡΠ΅Π½ΠΈΠΉ.
5.4.4.2.2 ΠΡΠΎΡΠ΅Π΄ΡΡΠ° ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ
ΠΠ°Π»ΠΈΠ±ΡΠΎΠ²ΠΎΡΠ½Π°Ρ ΡΠ°ΠΌΠΊΠ° (ΡΠΌ. 5.4.2.1) ΡΠ°ΡΠΏΠΎΠ»Π°Π³Π°Π΅ΡΡΡ Π³Π΄Π΅-Π»ΠΈΠ±ΠΎ Π² ΠΎΠ±Π»Π°ΡΡΠΈ Π΄Π΅ΠΉΡΡΠ²ΠΈΡ.
ΠΠ΅ΠΌΠΎΠ΄ΡΠ»ΠΈΡΠΎΠ²Π°Π½Π½ΡΠΉ 13,56 ΠΠΡ ΠΎΠΏΠΎΡΠ½ΡΠΉ ΡΠΈΠ³Π½Π°Π» (ΡΠΈΠ½Ρ
ΡΠΎΠ½ΠΈΠ·ΠΈΡΠΎΠ²Π°Π½Π½ΡΠΉ Π½Π° ΡΠ°ΡΡΠΎΡΠ΅ 13,56 ΠΠΡ ΠΎΠΏΠΎΡΠ½ΡΠΌ
Π³Π΅Π½Π΅ΡΠ°ΡΠΎΡΠΎΠΌ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ) ΠΈ Π²ΡΡ
ΠΎΠ΄ ΠΊΠ°Π»ΠΈΠ±ΡΠΎΠ²ΠΎΡΠ½ΠΎΠΉ ΡΠ°ΠΌΠΊΠΈ ΠΏΠΎΠ΄ΠΊΠ»ΡΡΠ΅Π½Ρ ΠΊ ΡΠ°Π·ΠΎΠ²ΠΎΠΌΡ Π΄ΠΈΡΠΊΡΠΈΠΌΠΈΠ½Π°ΡΠΎΡΡ.
Π‘ΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ ΠΈΠΌΠ΅Π΅Ρ Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡΡ Π²ΠΎΡΠΏΡΠΎΠΈΠ·Π²Π΅ΡΡΠΈ ΡΠ°ΠΊΠΎΠΉ ΠΎΠΏΠΎΡΠ½ΡΠΉ ΡΠΈΠ³Π½Π°Π». Π₯Π°ΡΠ°ΠΊΡΠ΅ΡΠΈΡΡΠΈΠΊΠ° ΡΠ°Π·ΠΎΠ²ΠΎΠ³ΠΎ
ΡΠ΄Π²ΠΈΠ³Π° ΠΎΡΠΎΠ±ΡΠ°ΠΆΠ°Π΅ΡΡΡ Π½Π° ΠΏΠΎΠ΄Ρ
ΠΎΠ΄ΡΡΠ΅ΠΌ ΠΎΡΡΠΈΠ»Π»ΠΎΠ³ΡΠ°ΡΠ΅ ΡΠ΅ΡΠ΅Π· Π²ΡΡ
ΠΎΠ΄ Π΄ΠΈΡΠΊΡΠΈΠΌΠΈΠ½Π°ΡΠΎΡΠ°.
Β© ISO/IEC 2011 β ΠΡΠ΅ ΠΏΡΠ°Π²Π° ΡΠΎΡ
ΡΠ°Π½ΡΡΡΡΡ 13
5.4.4.2.3 ΠΡΡΠ΅Ρ ΠΏΠΎ ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ
ΠΡΡΠ΅Ρ ΠΏΠΎ ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ ΡΠΎΠ΄Π΅ΡΠΆΠΈΡ ΠΈΠ·ΠΌΠ΅ΡΠ΅Π½Π½ΡΠ΅ Π·Π½Π°ΡΠ΅Π½ΠΈΡ ΡΠ°Π·ΠΎΠ²ΠΎΠ³ΠΎ ΡΠ΄Π²ΠΈΠ³Π°.
5.4.4.3 ΠΠΎΠ»ΡΡΠ΅Π½ΠΈΠ΅ Π½Π°Π³ΡΡΠ·ΠΎΡΠ½ΠΎΠΉ ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΠΈ (ΠΈΠ½ΡΠΎΡΠΌΠ°ΡΠΈΠ²Π½ΠΎΠ΅)
ΠΡΠΎ ΠΊΠΎΡΠ²Π΅Π½Π½ΡΠΉ ΡΠ΅ΡΡ Π½Π° ΡΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡΡ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ ΠΏΡΠΈΠ½ΠΈΠΌΠ°ΡΡ ΠΌΠΈΠ½ΠΈΠΌΠ°Π»ΡΠ½ΡΠΉ ΡΠΈΠ³Π½Π°Π» ΠΎΡ ΠΌΠ΅ΡΠΊΠΈ. ΠΡΠΎΡ ΡΠ΅ΡΡ
ΠΎΠΏΡΠ΅Π΄Π΅Π»ΡΠ΅Ρ ΠΏΡΠ°Π²ΠΈΠ»ΡΠ½ΠΎ Π»ΠΈ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ ΠΎΠ±Π½Π°ΡΡΠΆΠΈΡ ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΡ ΠΌΠ΅ΡΠΊΠΈ, ΡΠ΄ΠΎΠ²Π»Π΅ΡΠ²ΠΎΡΡΡΡΡΡ ΡΡΠ°Π½Π΄Π°ΡΡΡ
ISO/IEC 18000-3. ΠΡΠ΅Π΄ΠΏΠΎΠ»Π°Π³Π°Π΅ΡΡΡ, ΡΡΠΎ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ ΠΌΠΎΠΆΠ΅Ρ ΠΏΡΠ°Π²ΠΈΠ»ΡΠ½ΠΎ ΠΎΠΏΡΠ΅Π΄Π΅Π»ΠΈΡΡ ΠΏΠΎΠ΄Π½Π΅ΡΡΡΡΡ ΡΠ°ΡΡΠΎΡΡ,
ΠΏΡΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΠΌΡΡ ΠΌΠ΅ΡΠΊΠΎΠΉ.
ΠΡΠ°Π»ΠΎΠ½Π½Π°Ρ ΠΌΠ΅ΡΠΊΠ° (ΡΠΌ. 5.4.2.4.2) ΠΌΠΎΠΆΠ΅Ρ Π±ΡΡΡ ΠΈΡΠΏΠΎΠ»ΡΠ·ΠΎΠ²Π°Π½Π° Π² ΡΠΎΠ΅Π΄ΠΈΠ½Π΅Π½ΠΈΠΈ Ρ Π°ΠΏΠΏΠ°ΡΠ°ΡΠΎΠΌ ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ,
ΠΏΠΎΠΊΠ°Π·Π°Π½Π½ΠΎΠΌ Π² ΠΡΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΠΈ G, ΠΊΠΎΡΠΎΡΠΎΠ΅ ΠΏΠΎΠΊΠ°Π·ΡΠ²Π°Π΅Ρ ΡΡ
Π΅ΠΌΡ Π΄Π»Ρ ΠΎΠΏΡΠ΅Π΄Π΅Π»Π΅Π½ΠΈΡ ΡΡΠ²ΡΡΠ²ΠΈΡΠ΅Π»ΡΠ½ΠΎΡΡΠΈ
ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ ΠΊ ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΠΈ Π² ΠΏΡΠ΅Π΄Π΅Π»Π°Ρ
ΡΡΡΠ°Π½ΠΎΠ²Π»Π΅Π½Π½ΠΎΠΉ ΠΎΠ±Π»Π°ΡΡΠΈ Π΄Π΅ΠΉΡΡΠ²ΠΈΡ.
ΠΡΠ΅Π½ΠΊΠ° ΡΡΠΏΠ΅Ρ
Π°/ΠΏΡΠΎΠ²Π°Π»Π° ΠΎΠΏΡΠ΅Π΄Π΅Π»ΡΠ΅ΡΡΡ Π·Π½Π°ΡΠ΅Π½ΠΈΡΠΌΠΈ Π² ΡΠ°Π±Π»ΠΈΡΠ΅ ΠΏΠ°ΡΠ°ΠΌΠ΅ΡΡΠΎΠ² ISO/IEC 18000-3 Π΄Π»Ρ ΠΌΠ΅ΡΠΊΠΈ ΠΈ
ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ (ΡΡΡΠ»ΠΊΠ° M2-Tag:7). ΠΡΠΎΠ²Π°Π» ΡΠ΅ΡΡΠ° ΠΏΠΎ Π΄Π°Π½Π½ΠΎΠΌΡ ΠΊΡΠΈΡΠ΅ΡΠΈΡ Π½Π΅ ΡΡΠΎΠΈΡ ΡΠ°ΡΡΠ΅Π½ΠΈΠ²Π°ΡΡ ΠΊΠ°ΠΊ ΠΏΡΠΎΠ²Π°Π»
ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ Π²ΠΎΠΎΠ±ΡΠ΅, ΠΏΠΎΠ΄Ρ
ΠΎΠ΄ΡΡΠ΅Π³ΠΎ ΠΏΠΎ Π²ΡΠ΅ΠΌ ΠΎΡΡΠ°Π»ΡΠ½ΡΠΌ ΠΊΡΠΈΡΠ΅ΡΠΈΡΠΌ.
5.5 Π’Π΅ΡΡΡ ΡΠΎΠΎΡΠ²Π΅ΡΡΡΠ²ΠΈΡ Π΄Π»Ρ ISO/IEC 18000-3, Π Π΅ΠΆΠΈΠΌ 3 (ΠΎΠ±ΡΠ·Π°ΡΠ΅Π»ΡΠ½Π°Ρ ΡΠ°ΡΡΡ)
5.5.1 ΠΠ±ΡΠΈΠ΅ ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΡ
Π’Π΅ΡΡΡ ΡΠΎΠΎΡΠ²Π΅ΡΡΡΠ²ΠΈΡ Π΄Π»Ρ ISO/IEC 18000-3, Π Π΅ΠΆΠΈΠΌ 2, ΠΎΠΏΠΈΡΠ°Π½Ρ Π½Π΅Π·Π°Π²ΠΈΡΠΈΠΌΠΎ ΠΎΡ ΡΠ°Π·ΠΌΠ΅ΡΠ° ΠΌΠ΅ΡΠΊΠΈ. ΠΠ»Ρ ΡΠ΅ΡΡΠΎΠ²
ΠΌΠ΅ΡΠΎΠΊ ΠΌΠ΅Π½ΡΡΠΈΡ
ΠΈΠ»ΠΈ ΡΠ°Π²Π½ΡΡ
ID-1 (ΠΎΠΏΡΠ΅Π΄Π΅Π»Π΅Π½ΠΎ Π² ISO/IEC 7810) Π²ΡΠ΅ ΠΈΠ·ΠΌΠ΅ΡΠ΅Π½ΠΈΡ ΠΏΡΠΈΠ²Π΅Π΄Π΅Π½Ρ Π² ΠΡΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ A,
Π² ΡΠΎ Π²ΡΠ΅ΠΌΡ ΠΊΠ°ΠΊ ΠΡΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ B ΠΏΡΠΈΠΌΠ΅Π½ΡΠ΅ΡΡΡ Π΄Π»Ρ Π±ΠΎΠ»ΡΡΠΈΡ
ΠΌΠ΅ΡΠΎΠΊ.
5.5.2 ΠΠΏΠΏΠ°ΡΠ°ΡΡΡΠ° ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ ΠΈ ΡΡ
Π΅ΠΌΠ° ΠΈΡΠΏΡΡΠ°Π½ΠΈΠΉ
ΠΡΠ° ΡΠ°ΡΡΡ ΠΎΠΏΡΠ΅Π΄Π΅Π»ΡΠ΅Ρ Π°ΠΏΠΏΠ°ΡΠ°ΡΡΡΡ ΠΈ ΡΠ΅ΠΏΠΈ ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ Π΄Π»Ρ ΠΏΡΠΎΠ²Π΅ΡΠΊΠΈ ΡΠ°Π±ΠΎΡΠΎΡΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡΠΈ ΠΌΠ΅ΡΠΊΠΈ ΠΈΠ»ΠΈ
ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ ΡΠΎΠ³Π»Π°ΡΠ½ΠΎ Π±Π°Π·ΠΎΠ²ΠΎΠΌΡ ΡΡΠ°Π½Π΄Π°ΡΡΡ ISO/IEC 18000-3. ΠΠΏΠΏΠ°ΡΠ°Ρ ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ Π²ΠΊΠ»ΡΡΠ°Π΅Ρ:
β― ΠΠ°Π»ΠΈΠ±ΡΠΎΠ²ΠΎΡΠ½ΡΡ ΡΠ°ΠΌΠΊΡ (ΡΠΌ. 5.5.2.1)
β― ΠΠ»ΠΎΠΊ ΡΠ΅ΡΡΠΎΠ²ΠΎΠ³ΠΎ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ (ΡΠΌ. 5.5.2.2)
β― ΠΡΠ°Π»ΠΎΠ½Π½ΡΡ ΠΌΠ΅ΡΠΊΡ (ΡΠΌ. 5.5.2.4)
β― Π¦ΠΈΡΡΠΎΠ²ΠΎΠΉ ΠΎΡΡΠΈΠ»Π»ΠΎΠ³ΡΠ°Ρ Ρ Π²ΡΠ±ΠΎΡΠΊΠΎΠΉ (ΡΠΌ. 5.5.2.5).
ΠΠ½ΠΈ ΠΎΠΏΠΈΡΠ°Π½Ρ Π² ΡΠ»Π΅Π΄ΡΡΡΠΈΡ
ΠΏΡΠ½ΠΊΡΠ°Ρ
.
5.5.2.1 ΠΠ°Π»ΠΈΠ±ΡΠΎΠ²ΠΎΡΠ½Π°Ρ ΡΠ°ΠΌΠΊΠ°
ΠΡΠΎΡ ΠΏΡΠ½ΠΊΡ ΠΎΠΏΠΈΡΡΠ²Π°Π΅Ρ ΡΠ°Π·ΠΌΠ΅Ρ, ΡΠΎΠ»ΡΠΈΠ½Ρ ΠΈ Ρ
Π°ΡΠ°ΠΊΡΠ΅ΡΠΈΡΡΠΈΠΊΠΈ ΠΏΠ΅ΡΠ°ΡΠ½ΠΎΠΉ ΠΏΠ»Π°ΡΡ ΠΊΠ°Π»ΠΈΠ±ΡΠΎΠ²ΠΎΡΠ½ΠΎΠΉ ΡΠ°ΠΌΠΊΠΈ.
5.5.2.1.1 Π Π°Π·ΠΌΠ΅Ρ ΠΊΠ°Π»ΠΈΠ±ΡΠΎΠ²ΠΎΡΠ½ΠΎΠΉ ΡΠ°ΠΌΠΊΠΈ
ΠΠ΅ΡΠ°ΡΠ½Π°Ρ ΠΏΠ»Π°ΡΠ° ΠΊΠ°Π»ΠΈΠ±ΡΠΎΠ²ΠΎΡΠ½ΠΎΠΉ ΡΠ°ΠΌΠΊΠΈ ΡΠΎΡΡΠΎΠΈΡ ΠΈΠ· ΠΎΠ±Π»Π°ΡΡΠΈ, Π²ΡΡΠΎΡΠ° ΠΈ ΡΠΈΡΠΈΠ½Π° ΠΊΠΎΡΠΎΡΠΎΠΉ ΠΎΠ±ΠΎΠ·Π½Π°ΡΠ΅Π½Ρ Π½Π°
Π ΠΈΡΡΠ½ΠΊΠ΅ 5 β Ρ ΠΎΠ΄Π½ΠΎΠ²ΠΈΡΠΊΠΎΠ²ΠΎΠΉ ΡΠ°ΠΌΠΊΠΎΠΉ, ΠΊΠΎΠ½ΡΠ΅Π½ΡΡΠΈΡΠ΅ΡΠΊΠΎΠΉ Ρ ΠΊΠΎΠ½ΡΡΡΠΎΠΌ ΠΌΠ΅ΡΠΊΠΈ.
14 Β© ISO/IEC 2011 β ΠΡΠ΅ ΠΏΡΠ°Π²Π° ΡΠΎΡ
ΡΠ°Π½ΡΡΡΡΡ
Π ΠΈΡΡΠ½ΠΎΠΊ 5 β ΠΡΠΈΠΌΠ΅Ρ ΠΊΠ°Π»ΠΈΠ±ΡΠΎΠ²ΠΎΡΠ½ΠΎΠΉ ΡΠ°ΠΌΠΊΠΈ
5.5.2.1.2 Π’ΠΎΠ»ΡΠΈΠ½Π° ΠΈ ΠΌΠ°ΡΠ΅ΡΠΈΠ°Π» ΠΎΡΠ½ΠΎΠ²Ρ ΠΊΠ°Π»ΠΈΠ±ΡΠΎΠ²ΠΎΡΠ½ΠΎΠΉ ΡΠ°ΠΌΠΊΠΈ
Π’ΠΎΠ»ΡΠΈΠ½Π° ΠΏΠ΅ΡΠ°ΡΠ½ΠΎΠΉ ΠΏΠ»Π°ΡΡ Π΄ΠΎΠ»ΠΆΠ½Π° Π±ΡΡΡ 0,76 ΠΌΠΌ +/- 10 %. ΠΠ½Π° Π΄ΠΎΠ»ΠΆΠ½Π° ΠΈΠ·Π³ΠΎΡΠ°Π²Π»ΠΈΠ²Π°ΡΡΡΡ ΠΈΠ· ΠΏΠΎΠ΄Ρ
ΠΎΠ΄ΡΡΠ΅Π³ΠΎ
ΠΈΠ·ΠΎΠ»ΡΡΠΈΠΎΠ½Π½ΠΎΠ³ΠΎ ΠΌΠ°ΡΠ΅ΡΠΈΠ°Π»Π°, ΡΠ°ΠΊΠΎΠ³ΠΎ ΠΊΠ°ΠΊ FR4 ΠΈΠ»ΠΈ ΡΠΊΠ²ΠΈΠ²Π°Π»Π΅Π½ΡΠ½ΠΎΠ³ΠΎ.
5.5.2.1.3 Π₯Π°ΡΠ°ΠΊΡΠ΅ΡΠΈΡΡΠΈΠΊΠΈ ΡΠ°ΠΌΠΊΠΈ
Π Π°ΠΌΠΊΠ° Π½Π° ΠΏΠ΅ΡΠ°ΡΠ½ΠΎΠΉ ΠΏΠ»Π°ΡΠ΅ ΠΊΠ°Π»ΠΈΠ±ΡΠΎΠ²ΠΎΡΠ½ΠΎΠΉ ΡΠ°ΠΌΠΊΠΈ Π΄ΠΎΠ»ΠΆΠ½Π° ΠΈΠΌΠ΅ΡΡ 1 ΡΠ»ΠΎΠΉ. ΠΠ½Π΅ΡΠ½ΠΈΠΉ ΡΠ°Π·ΠΌΠ΅Ρ ΡΠ°ΠΌΠΊΠΈ Π΄ΠΎΠ»ΠΆΠ΅Π½
Π±ΡΡΡ ΡΠ°ΠΊΠΈΠΌ, ΠΊΠ°ΠΊ ΠΏΠΎΠΊΠ°Π·Π°Π½ΠΎ Π½Π° Π ΠΈΡΡΠ½ΠΊΠ΅ 5 Ρ ΡΠ³Π»ΠΎΠ²ΡΠΌ ΡΠ°Π΄ΠΈΡΡΠΎΠΌ co.
Π Π°ΠΌΠΊΠ° Π²ΡΠΏΠΎΠ»Π½Π΅Π½Π° Π² Π²ΠΈΠ΄Π΅ ΡΡΠ°ΠΌΠΏΠΎΠ²Π°Π½Π½ΠΎΠΉ ΡΠ°ΠΌΠΊΠΈ Π½Π° ΠΏΠ»Π°ΡΠ΅ Ρ ΠΏΠΎΠΊΡΡΡΠΈΠ΅ΠΌ ΠΈΠ· ΠΌΠ΅Π΄ΠΈ 35 ΠΌΠΊΠΌ. Π¨ΠΈΡΠΈΠ½Π° ΠΏΡΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ°
ΠΊΠΎΠ½ΡΡΡΠ° ΡΠΎΡΡΠ°Π²Π»ΡΠ΅Ρ 500 ΠΌΠΊΠΌ +/- 20 %. Π Π°Π·ΠΌΠ΅Ρ ΡΠΎΠ΅Π΄ΠΈΠ½Π΅Π½ΠΈΡ ΠΊΠΎΠ»ΠΎΠ΄ΠΊΠΈ Π΄ΠΎΠ»ΠΆΠ΅Π½ Π±ΡΡΡ 1,5 ΠΌΠΌ Γ 1,5 ΠΌΠΌ.
ΠΡΡΠΎΠΊΠΎΠΎΠΌΠ½ΡΠΉ ΠΏΡΠΎΠ±Π½ΠΈΠΊ ΠΎΡΡΠΈΠ»Π»ΠΎΠ³ΡΠ°ΡΠ° (Π½Π°ΠΏΡΠΈΠΌΠ΅Ρ, > 1 ΠΠΠΌ, < 14 ΠΏΠ€), Π΄ΠΎΠ»ΠΆΠ΅Π½ Π±ΡΡΡ ΠΈΡΠΏΠΎΠ»ΡΠ·ΠΎΠ²Π°Π½ Π΄Π»Ρ
ΠΈΠ·ΠΌΠ΅ΡΠ΅Π½ΠΈΡ Π½Π°ΠΏΡΡΠΆΠ΅Π½ΠΈΡ Π² ΡΠ°Π·ΠΎΠΌΠΊΠ½ΡΡΠΎΠΉ ΡΠ΅ΠΏΠΈ ΡΠ°ΠΌΠΊΠΈ. Π Π΅Π·ΠΎΠ½Π°Π½ΡΠ½Π°Ρ ΡΠ°ΡΡΠΎΡΠ° Π²ΡΠ΅ΠΉ ΡΡΡΠ°Π½ΠΎΠ²ΠΊΠΈ
(ΠΊΠ°Π»ΠΈΠ±ΡΠΎΠ²ΠΎΡΠ½Π°Ρ ΡΠ°ΠΌΠΊΠ°, ΡΠΎΠ΅Π΄ΠΈΠ½ΠΈΡΠ΅Π»ΡΠ½ΡΠ΅ ΠΏΡΠΎΠ²ΠΎΠ΄Π° ΠΈ ΠΏΡΠΎΠ±Π½ΠΈΠΊ) Π΄ΠΎΠ»ΠΆΠ½ΠΎ Π±ΡΡΡ Π²ΡΡΠ΅ 60 ΠΠΡ.
5.5.2.2 ΠΠ»ΠΎΠΊ ΡΠ΅ΡΡΠΎΠ²ΠΎΠ³ΠΎ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ
ΠΠ»ΠΎΠΊ ΡΠ΅ΡΡΠΎΠ²ΠΎΠ³ΠΎ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ Π΄Π»Ρ Π½Π°Π³ΡΡΠ·ΠΎΡΠ½ΠΎΠΉ ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΠΈ ΡΠΎΡΡΠΎΠΈΡ ΠΈΠ· Π°Π½ΡΠ΅Π½Π½Ρ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ ΠΈ Π΄Π²ΡΡ
ΠΏΠ°ΡΠ°Π»Π»Π΅Π»ΡΠ½ΡΡ
ΡΡΠ²ΡΡΠ²ΠΈΡΠ΅Π»ΡΠ½ΡΡ
ΡΠ°ΠΌΠΎΠΊ: ΡΡΠ²ΡΡΠ²ΠΈΡΠ΅Π»ΡΠ½ΠΎΠΉ ΡΠ°ΠΌΠΊΠΈ Π ΠΈ ΡΡΠ²ΡΡΠ²ΠΈΡΠ΅Π»ΡΠ½ΠΎΠΉ ΡΠ°ΠΌΠΊΠΈ Π.
ΠΡΠΏΡΡΠ°ΡΠ΅Π»ΡΠ½Π°Ρ ΡΡΡΠ°Π½ΠΎΠ²ΠΊΠ° ΠΏΠΎΠΊΠ°Π·Π°Π½Π° Π½Π° Π ΠΈΡΡΠ½ΠΊΠ΅ 6. Π§ΡΠ²ΡΡΠ²ΠΈΡΠ΅Π»ΡΠ½ΡΠ΅ ΡΠ°ΠΌΠΊΠΈ ΡΠ°ΡΠΏΠΎΠ»ΠΎΠΆΠ΅Π½Ρ ΡΠ°ΠΊ, ΡΡΠΎ ΡΠΈΠ³Π½Π°Π»
ΠΎΡ ΠΎΠ΄Π½ΠΎΠΉ ΡΠ°ΠΌΠΊΠΈ Π½Π°Ρ
ΠΎΠ΄ΠΈΡΡΡ Π² ΠΏΡΠΎΡΠΈΠ²ΠΎΡΠ°Π·Π΅ ΠΊ Π΄ΡΡΠ³ΠΎΠΉ. ΠΠΎΡΠ΅Π½ΡΠΈΠΎΠΌΠ΅ΡΡ P1 (50 ΠΠΌ) ΡΠ»ΡΠΆΠΈΡ Π΄Π»Ρ ΡΠΎΡΠ½ΠΎΠΉ
ΡΠ΅Π³ΡΠ»ΠΈΡΠΎΠ²ΠΊΠΈ ΡΠΎΡΠΊΠΈ ΡΠ°Π²Π½ΠΎΠ²Π΅ΡΠΈΡ, ΠΊΠΎΠ³Π΄Π° ΡΡΠ²ΡΡΠ²ΠΈΡΠ΅Π»ΡΠ½ΡΠ΅ ΡΠ°ΠΌΠΊΠΈ Π½Π΅ Π½Π°Π³ΡΡΠΆΠ΅Π½Ρ ΠΌΠ΅ΡΠΊΠΎΠΉ ΠΈΠ»ΠΈ Π΄ΡΡΠ³ΠΎΠΉ
ΠΌΠ°Π³Π½ΠΈΡΠ½ΠΎΠΉ ΡΠ²ΡΠ·ΡΡ ΡΠ΅ΠΏΠΈ. ΠΠΌΠΊΠΎΡΡΠ½Π°Ρ Π½Π°Π³ΡΡΠ·ΠΊΠ° Π·ΠΎΠ½Π΄Π°, Π² ΡΠΎΠΌ ΡΠΈΡΠ»Π΅ Π΅Π³ΠΎ ΠΏΠ°ΡΠ°Π·ΠΈΡΠ½ΠΎΠΉ Π΅ΠΌΠΊΠΎΡΡΠΈ Π΄ΠΎΠ»ΠΆΠ½Π° Π±ΡΡΡ
ΠΌΠ΅Π½ΡΡΠ΅, ΡΠ΅ΠΌ 14 ΠΏΠ€.
ΠΠΠΠΠ ΠΠΌΠΊΠΎΡΡΡ ΡΠΎΠ΅Π΄ΠΈΠ½Π΅Π½ΠΈΠΉ ΠΈ Π·ΠΎΠ½Π΄Π° ΠΎΡΡΠΈΠ»Π»ΠΎΠ³ΡΠ°ΡΠ° Π΄ΠΎΠ»ΠΆΠ½Ρ Π±ΡΡΡ ΡΠ²Π΅Π΄Π΅Π½Ρ ΠΊ ΠΌΠΈΠ½ΠΈΠΌΡΠΌΡ Π΄Π»Ρ Π²ΠΎΡΠΏΡΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΠΌΠΎΡΡΠΈ.
Β© ISO/IEC 2011 β ΠΡΠ΅ ΠΏΡΠ°Π²Π° ΡΠΎΡ
ΡΠ°Π½ΡΡΡΡΡ 15
Π ΠΈΡΡΠ½ΠΎΠΊ 6 β ΠΡΠΈΠΌΠ΅Ρ ΠΈΡΠΏΡΡΠ°ΡΠ΅Π»ΡΠ½ΠΎΠΉ ΡΡΡΠ°Π½ΠΎΠ²ΠΊΠΈ
5.5.2.2.1 ΠΠ½ΡΠ΅Π½Π½Π° ΡΠ΅ΡΡΠΈΡΡΠ΅ΠΌΠΎΠ³ΠΎ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ
ΠΠ½ΡΠ΅Π½Π½Π° ΡΠ΅ΡΡΠΈΡΡΠ΅ΠΌΠΎΠ³ΠΎ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ Π΄ΠΎΠ»ΠΆΠ½Π° ΠΈΠΌΠ΅ΡΡ Π΄ΠΈΠ°ΠΌΠ΅ΡΡ ΠΈ ΠΊΠΎΠ½ΡΡΡΡΠΊΡΠΈΡ ΡΠΎΠΎΡΠ²Π΅ΡΡΡΠ²ΡΡΡΡΡ ΡΠΈΡΡΠ½ΠΊΠ°ΠΌ
Π² ΠΡΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ C. ΠΠ°Π»Π°Π΄ΠΊΠ° Π°Π½ΡΠ΅Π½Π½Ρ ΠΌΠΎΠΆΠ΅Ρ Π±ΡΡΡ ΠΏΡΠΎΠΈΠ·Π²Π΅Π΄Π΅Π½Π° Ρ ΠΏΠΎΠΌΠΎΡΡΡ ΠΏΡΠΎΡΠ΅Π΄ΡΡΡ Π² ΠΡΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ D.
5.5.2.2.2 Π§ΡΠ²ΡΡΠ²ΠΈΡΠ΅Π»ΡΠ½ΡΠ΅ ΡΠ°ΠΌΠΊΠΈ
Π Π°Π·ΠΌΠ΅ΡΡ ΠΈ ΠΊΠΎΠ½ΡΡΡΡΠΊΡΠΈΡ ΡΡΠ²ΡΡΠ²ΠΈΡΠ΅Π»ΡΠ½ΠΎΠΉ ΡΠ°ΠΌΠΊΠΈ Π΄ΠΎΠ»ΠΆΠ½Ρ ΡΠΎΠΎΡΠ²Π΅ΡΡΡΠ²ΠΎΠ²Π°ΡΡ ΡΠΈΡΡΠ½ΠΊΠ°ΠΌ ΠΡΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ E.
5.5.2.3 ΠΠ»ΠΎΠΊ ΡΠ΅ΡΡΠΎΠ²ΠΎΠ³ΠΎ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ
Π§ΡΠ²ΡΡΠ²ΠΈΡΠ΅Π»ΡΠ½ΡΠ΅ ΡΠ°ΠΌΠΊΠΈ ΠΈ Π°Π½ΡΠ΅Π½Π½Π° ΡΠ΅ΡΡΠΎΠ²ΠΎΠ³ΠΎ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ Π΄ΠΎΠ»ΠΆΠ½Ρ Π±ΡΡΡ ΡΡΡΠ°Π½ΠΎΠ²Π»Π΅Π½Ρ ΠΏΠ°ΡΠ°Π»Π»Π΅Π»ΡΠ½ΠΎ Π΄ΡΡΠ³
Π΄ΡΡΠ³Ρ. Π§ΡΠ²ΡΡΠ²ΠΈΡΠ΅Π»ΡΠ½ΡΠ΅ ΡΠ°ΠΌΠΊΠΈ ΠΈ ΡΠ°ΠΌΠΊΠ° Π°Π½ΡΠ΅Π½Π½Ρ Π΄ΠΎΠ»ΠΆΠ½Ρ Π±ΡΡΡ ΠΊΠΎΠ½ΡΠ΅Π½ΡΡΠΈΡΠ΅ΡΠΊΠΈΠΌΠΈ ΠΈ ΡΠ°ΡΡΡΠΎΡΠ½ΠΈΠ΅ ΠΌΠ΅ΠΆΠ΄Ρ
Π°ΠΊΡΠΈΠ²Π½ΡΠΌΠΈ ΠΏΡΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ°ΠΌΠΈ Π΄ΠΎΠ»ΠΆΠ½ΠΎ Π±ΡΡΡ, ΠΊΠ°ΠΊ ΠΏΠΎΠΊΠ°Π·Π°Π½ΠΎ Π½Π° Π ΠΈΡΡΠ½ΠΊΠ΅ 7 β ΠΠ»ΠΎΠΊ ΡΠ΅ΡΡΠΎΠ²ΠΎΠ³ΠΎ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ.
Π Π°ΡΡΡΠΎΡΠ½ΠΈΠ΅ ΠΌΠ΅ΠΆΠ΄Ρ ΡΠ°ΠΌΠΊΠΎΠΉ Π² ΡΠ΅ΡΡΠΈΡΡΠ΅ΠΌΠΎΠΌ ΡΡΡΡΠΎΠΉΡΡΠ²Π΅ ΠΈ ΡΠ°ΠΌΠΊΠΎΠΉ Π² Π°Π½ΡΠ΅Π½Π½Π΅ ΡΠ΅ΡΡΠΎΠ²ΠΎΠ³ΠΎ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ
Π΄ΠΎΠ»ΠΆΠ½ΠΎ ΡΠΎΠΎΡΠ²Π΅ΡΡΡΠ²ΠΎΠ²Π°ΡΡ ΡΠ°ΡΡΡΠΎΡΠ½ΠΈΡ ΠΌΠ΅ΠΆΠ΄Ρ ΠΊΠ°Π»ΠΈΠ±ΡΠΎΠ²ΠΎΡΠ½ΠΎΠΉ ΡΠ°ΠΌΠΊΠΎΠΉ ΠΈ ΡΠ°ΠΌΠΊΠΎΠΉ ΡΠ΅ΡΡΠΎΠ²ΠΎΠΉ Π°Π½ΡΠ΅Π½Π½Ρ
ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ.
16 Β© ISO/IEC 2011 β ΠΡΠ΅ ΠΏΡΠ°Π²Π° ΡΠΎΡ
ΡΠ°Π½ΡΡΡΡΡ
ΠΠ ΠΠΠΠ§ΠΠΠΠ 1 ΠΠΎΠ·Π΄ΡΡΠ½ΠΎΠ΅ ΡΠ°ΡΡΡΠΎΡΠ½ΠΈΠ΅ ΠΏΠΎΠ·Π²ΠΎΠ»ΡΠ΅Ρ ΠΈΠ·Π±Π΅ΠΆΠ°ΡΡ ΠΏΠ°ΡΠ°Π·ΠΈΡΠ½ΡΡ
ΡΡΡΠ΅ΠΊΡΠΎΠ², ΡΠ°ΠΊΠΈΡ
ΠΊΠ°ΠΊ ΡΠ±ΠΎΠΉ Π½Π°ΡΡΡΠΎΠ΅ΠΊ ΠΏΡΠΈ
Π±ΠΎΠ»Π΅Π΅ Π±Π»ΠΈΠ·ΠΊΠΈΡ
ΡΠ°ΡΡΡΠΎΡΠ½ΠΈΡΡ
ΠΈΠ»ΠΈ Π½Π΅ΠΎΠΏΡΠ΅Π΄Π΅Π»Π΅Π½Π½ΡΠ΅ ΡΠ΅Π·ΡΠ»ΡΡΠ°ΡΡ ΠΈΠ·-Π·Π° ΡΡΠΌΠ° ΠΈ Π΄ΡΡΠ³ΠΈΡ
Π²Π½Π΅ΡΠ½ΠΈΡ
ΡΡΠ»ΠΎΠ²ΠΈΠΉ.
ΠΠ ΠΠΠΠ§ΠΠΠΠ 2 ΠΠ½Π°ΡΠ΅Π½ΠΈΡ ΠΏΠ°ΡΠ°ΠΌΠ΅ΡΡΠΎΠ², ΠΏΡΠΈΠ²Π΅Π΄Π΅Π½Π½ΡΠ΅ Π² Π’Π°Π±Π»ΠΈΡΠ΅ Π.2 Π΄Π°Π½Ρ Π΄Π»Ρ ΡΠ΅ΡΡΠΎΠ²ΠΎΠ³ΠΎ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ ID-1 ΠΈ
ΠΌΠ΅Π½ΡΡΠ΅.
Π ΠΈΡΡΠ½ΠΎΠΊ 7 β ΠΠ»ΠΎΠΊ ΡΠ΅ΡΡΠΎΠ²ΠΎΠ³ΠΎ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ
5.5.2.4 ΠΡΠ°Π»ΠΎΠ½Π½ΡΠ΅ ΠΌΠ΅ΡΠΊΠΈ
ΠΡΠ°Π»ΠΎΠ½Π½ΡΠ΅ ΠΌΠ΅ΡΠΊΠΈ ΠΎΠΏΡΠ΅Π΄Π΅Π»ΡΡΡ Π·Π½Π°ΡΠ΅Π½ΠΈΡ:
β― ΠΏΡΠΈ ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΠΈ H ΠΈ H ΠΏΡΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΠΌΡΡ
ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Π΅ΠΌ (Π² ΡΡΠ»ΠΎΠ²ΠΈΡΡ
Π½Π°Π³ΡΡΠ·ΠΊΠΈ Π½Π° ΠΌΠ΅ΡΠΊΠΎΠΉ), Π°,
min max
ΡΠ°ΠΊΠΆΠ΅, ΡΡΠΎΠ±Ρ ΠΏΡΠΎΠ²Π΅ΡΠΈΡΡ ΡΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡΡ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ Π²ΠΎΠ·Π΄Π΅ΠΉΡΡΠ²ΠΎΠ²Π°ΡΡ Π½Π° ΠΌΠ΅ΡΠΊΡ
β― ΡΡΠΎΠ±Ρ ΡΠ³Π΅Π½Π΅ΡΠΈΡΠΎΠ²Π°ΡΡ ΠΌΠΈΠ½ΠΈΠΌΠ°Π»ΡΠ½ΡΠΉ ΡΠΈΠ³Π½Π°Π» ΠΎΡΠ²Π΅ΡΠ½ΠΎΠΉ Π½Π°Π³ΡΡΠ·ΠΎΡΠ½ΠΎΠΉ ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΠΈ ΠΌΠ΅ΡΠΊΠΈ.
5.5.2.4.1 ΠΡΠ°Π»ΠΎΠ½Π½Π°Ρ ΠΌΠ΅ΡΠΊΠ° Π΄Π»Ρ ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ ΠΌΠΎΡΠ½ΠΎΡΡΠΈ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ
Π‘Ρ
Π΅ΠΌΠ° Π΄Π»Ρ ΡΠ΅ΡΡΠΈΡΠΎΠ²Π°Π½ΠΈΡ ΠΌΠΎΡΠ½ΠΎΡΡΠΈ ΠΏΡΠΈΠ²Π΅Π΄Π΅Π½Π° Π² ΠΡΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ F. Π Π°ΡΡΠ΅ΠΈΠ²Π°Π΅ΠΌΠ°Ρ ΠΌΠΎΡΠ½ΠΎΡΡΡ ΠΌΠΎΠΆΠ΅Ρ Π±ΡΡΡ
ΡΡΡΠ°Π½ΠΎΠ²Π»Π΅Π½Π° Ρ ΠΏΠΎΠΌΠΎΡΡΡ ΡΠ΅Π·ΠΈΡΡΠΎΡΠ° R1 ΠΈΠ»ΠΈ R2, Π΄Π»Ρ ΡΠΎΠ³ΠΎ ΡΡΠΎΠ±Ρ ΠΈΠ·ΠΌΠ΅ΡΠΈΡΡ H ΠΈ H ΡΠΎΠΎΡΠ²Π΅ΡΡΡΠ²Π΅Π½Π½ΠΎ, ΠΊΠ°ΠΊ
min max
ΠΏΠΎΠΊΠ°Π·Π°Π½ΠΎ Π² ΡΠ°Π·Π΄Π΅Π»Π΅ 5.5.4.1.2. Π Π΅Π·ΠΎΠ½Π°Π½ΡΠ½Π°Ρ ΡΠ°ΡΡΠΎΡΠ° ΡΠ΅Π³ΡΠ»ΠΈΡΡΠ΅ΡΡΡ Π‘2.
5.5.2.4.2 ΠΡΠ°Π»ΠΎΠ½Π½Π°Ρ ΠΌΠ΅ΡΠΊΠ° Π΄Π»Ρ ΡΠ΅ΡΡΠ° ΠΏΡΠΈΠ΅ΠΌΠ° Π½Π°Π³ΡΡΠ·ΠΎΡΠ½ΠΎΠΉ ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΠΈ
ΠΡΠΈΠ½ΡΡΠ°Ρ ΡΡ
Π΅ΠΌΠ° Π΄Π»Ρ ΡΠ΅ΡΡΠ° ΠΏΡΠΈΠ΅ΠΌΠ° Π½Π°Π³ΡΡΠ·ΠΎΡΠ½ΠΎΠΉ ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΠΈ ΠΏΠΎΠΊΠ°Π·Π°Π½Π° Π² ΠΡΠΈΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ G. ΠΠ°Π³ΡΡΠ·ΠΎΡΠ½Π°Ρ
ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΠΈ ΠΌΠΎΠΆΠ΅Ρ Π±ΡΡΡ Π²ΡΠ±ΡΠ°Π½Π° ΠΊΠ°ΠΊ ΡΠ΅Π·ΠΈΡΡΠΈΠ²Π½Π°Ρ ΠΈΠ»ΠΈ ΡΠ΅Π°ΠΊΡΠΈΠ²Π½Π°Ρ.
ΠΡΠ°Π»ΠΎΠ½Π½Π°Ρ ΠΌΠ΅ΡΠΊΠ° ΠΊΠ°Π»ΠΈΠ±ΡΡΠ΅ΡΡΡ, ΠΈΡΠΏΠΎΠ»ΡΠ·ΡΡ Π±Π»ΠΎΠΊ ΡΠ΅ΡΡΠΎΠ²ΠΎΠ³ΠΎ ΡΡΠΈΡΡΠ²Π°ΡΠ΅Π»Ρ ΡΠ»Π΅Π΄ΡΡΡΠΈΠΌ ΠΎΠ±ΡΠ°Π·ΠΎΠΌ:
ΠΡΠ°Π»ΠΎΠ½Π½Π°Ρ ΠΌΠ΅ΡΠΊΠ° ΠΏΠΎΠΌΠ΅ΡΠ°Π΅ΡΡΡ Π½Π° ΠΏΠΎΠ·ΠΈΡΠΈΡ ΡΠ΅ΡΡΠΈΡΡΠ΅ΠΌΠΎΠ³ΠΎ ΡΡΡΡΠΎΠΉΡΡΠ²Π° (DUT). ΠΠΌΠΏΠ»ΠΈΡΡΠ΄Π° Π½Π°Π³ΡΡΠ·ΠΎΡΠ½ΠΎΠΉ
ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΠΈ ΠΈΠ·ΠΌΠ΅ΡΡΠ΅ΡΡΡ, ΠΊΠ°ΠΊ ΠΏΠΎΠΊΠ°Π·Π°Π½ΠΎ Π² ΡΠ°Π·Π΄Π΅Π»Π΅ 5.5.3. ΠΡΠ° Π°ΠΌΠΏΠ»ΠΈΡΡΠ΄Π° Π΄ΠΎΠ»ΠΆΠ½Π° ΡΠΎΠΎΡΠ²Π΅ΡΡΡΠ²ΠΎΠ²Π°ΡΡ
ΠΌΠΈΠ½ΠΈΠΌΠ°Π»ΡΠ½ΠΎΠΉ Π°ΠΌΠΏΠ»ΠΈΡΡΠ΄Π΅ ΠΏΡΠΈ Π²ΡΠ΅Ρ
Π·Π½Π°ΡΠ΅Π½ΠΈΡΡ
Π½Π°ΠΏΡΡΠΆΠ΅Π½Π½ΠΎΡΡΠΈ ΠΏΠΎΠ»Ρ ΠΌΠ΅ΠΆΠ΄Ρ H ΠΈ H .
min max
ΠΠ°Π³ΡΡΠ·ΠΎΡΠ½Π°Ρ ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΡ Π΄ΠΎΠ»ΠΆΠ½Π° Π±ΡΡΡ Ρ
ΠΎΡΡ Π±Ρ 10 ΠΌΠ Π΄Π»Ρ ΠΊΠ°ΡΡΠΎΡΠ½ΡΡ
ΠΌΠ΅ΡΠΎΠΊ ISO (ID1), Π΄Π»Ρ ΠΌΠ΅ΡΠΎΠΊ Π΄ΡΡΠ³ΠΈΡ
ΡΠ°Π·ΠΌΠ΅ΡΠΎΠ² ΠΏΡΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡΠ΅Π»Ρ ΡΠΊΠ°ΠΆΠ΅Ρ ΠΌΠΈΠ½ΠΈΠΌΠ°Π»ΡΠ½ΡΡ Π½Π°Π³ΡΡΠ·ΠΎΡΠ½ΡΡ ΠΌΠΎΠ΄ΡΠ»ΡΡΠΈΡ.
Β© ISO/IEC 2011 β ΠΡΠ΅ ΠΏΡΠ°Π²Π° ΡΠΎΡ
ΡΠ°Π½ΡΡΡΡΡ 17
5.5.2.4.3 Π Π°Π·ΠΌΠ΅ΡΡ ΡΡΠ°Π»ΠΎΠ½Π½ΡΡ
ΠΌΠ΅ΡΠΎΠΊ
ΠΡΠ°Π»ΠΎΠ½Π½Π°Ρ ΠΌΠ΅ΡΠΊΠ°, ΠΈΡΠΏΠΎΠ»ΡΠ·ΡΠ΅ΠΌΠ°Ρ Π΄Π»Ρ ΠΈΠ·ΠΌΠ΅ΡΠ΅Π½ΠΈΠΉ, Π΄ΠΎΠ»ΠΆΠ½Π° Π±ΡΡΡ ΠΎΠΏΠΈΡΠ°Π½Π° Π² ΠΎΡΡΠ΅ΡΠ΅ ΠΈΡΠΏΡΡΠ°Π½ΠΈΠΉ. Π ΠΈΡΡΠ½ΠΎΠΊ 8 Π²
ΠΊΠ°ΡΠ΅ΡΡΠ²Π΅ ΠΏΡΠΈΠΌΠ΅ΡΠ° ΠΏΠΎΠΊΠ°Π·ΡΠ²Π°Π΅Ρ ΡΠ°Π·ΠΌΠ΅Ρ ΡΡΠ°Π»ΠΎΠ½Π½ΠΎΠΉ ΠΌΠ΅ΡΠΊΠΈ ΠΊΠ°ΡΡΡ ISO, ΠΊΠΎΡΠΎΡΠ°Ρ ΡΠΎΡΡΠΎΠΈΡ ΠΈΠ· ΠΎΠ±Π»Π°Ρ
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
