ISO 6405-1:2004
(Main)Earth-moving machinery — Symbols for operator controls and other displays — Part 1: Common symbols
Earth-moving machinery — Symbols for operator controls and other displays — Part 1: Common symbols
ISO 6405-1:2004 establishes the common symbols for use on operator controls and other displays on earth-moving machinery as defined in ISO 6165. It is also applicable to other types of self-propelled work machines designed to operate off public roads.
Engins de terrassement — Symboles pour les commandes de l'opérateur et autres indicateurs — Partie 1: Symboles communs
L'ISO 6405-1:2004 établit les symboles communs à utiliser sur les commandes de l'opérateur et autres indicateurs des engins de terrassement tels que définis dans l'ISO 6165. Elle est également applicable à d'autres types de machines autopropulsées conçues pour fonctionner hors des routes publiques.
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 6405-1
Second edition
2004-11-01
Earth-moving machinery — Symbols for
operator controls and other displays —
Part 1:
Common symbols
Engins de terrassement — Symboles pour les commandes de
l'opérateur et autres indicateurs —
Partie 1: Symboles communs
Reference number
ISO 6405-1:2004(E)
©
ISO 2004
---------------------- Page: 1 ----------------------
ISO 6405-1:2004(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2004
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2004 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 6405-1:2004(E)
Contents Page
Foreword. iv
1 Scope. 1
2 Normative references. 1
3 Terms and definitions. 1
4 General. 2
5 Colour. 3
6 Base symbols. 4
7 General symbols. 6
8 Engine symbols. 12
9 Transmission symbols. 17
10 Hydraulic system symbols. 20
11 Brake symbols. 21
12 Fuel symbols. 23
13 Lighting symbols. 25
14 Window and visibility symbols. 28
15 Climate control symbols. 31
16 Seat symbols. 33
17 Tyre and wheel symbols. 36
18 Steering system symbols. 37
Bibliography . 38
© ISO 2004 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 6405-1:2004(E)

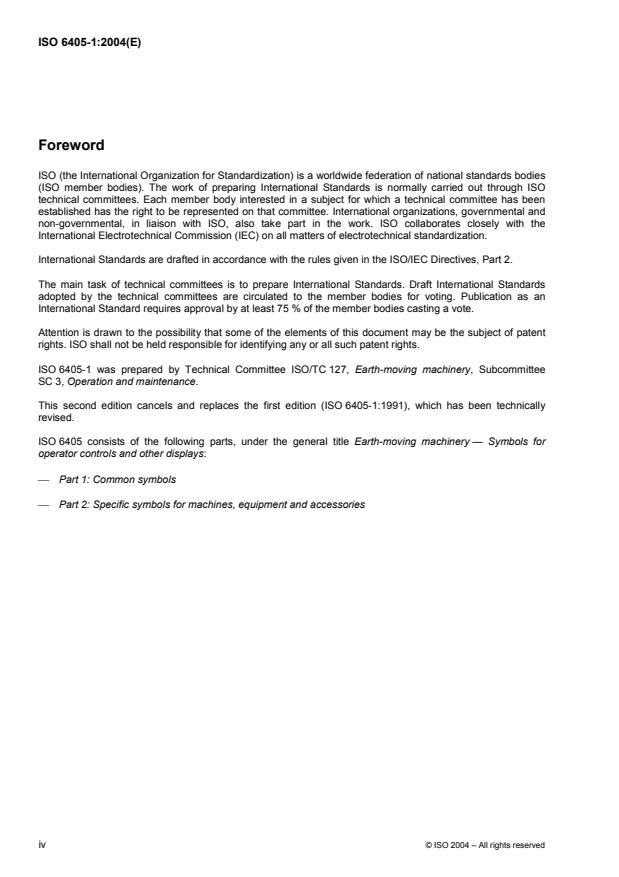

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 6405-1 was prepared by Technical Committee ISO/TC 127, Earth-moving machinery, Subcommittee
SC 3, Operation and maintenance.
This second edition cancels and replaces the first edition (ISO 6405-1:1991), which has been technically
revised.
ISO 6405 consists of the following parts, under the general title Earth-moving machinery — Symbols for
operator controls and other displays:
Part 1: Common symbols
Part 2: Specific symbols for machines, equipment and accessories
iv © ISO 2004 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 6405-1:2004(E)
Earth-moving machinery — Symbols for operator controls and
other displays —
Part 1:
Common symbols
1 Scope
This part of ISO 6405 establishes the common symbols for use on operator controls and other displays on
earth-moving machinery as defined in ISO 6165. It is also applicable to other types of self-propelled work
machines designed to operate off public roads.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 6165, Earth-moving machinery — Basic types — Vocabulary
ISO 80416-2, Basic principles for graphical symbols for use on equipment — Part 2: Form and use of arrows
IEC 80416-1, Basic principles for graphical symbols for use on equipment — Part 1: Creation of symbol
originals
IEC 80416-3, Basic principles for graphical symbols for use on equipment — Part 3: Guidelines for the
application of graphical symbols
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
3.1
symbol
visually perceptible figure with a particular meaning, used to transmit information independently of language,
produced by drawing, printing or other means
© ISO 2004 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 6405-1:2004(E)
4 General
4.1 Symbols shall be as shown in succeeding clauses of this part of ISO 6405. However, selected symbols
which are shown in outline form in this part of ISO 6405 may be filled in actual use for clarity of reproduction
and improved visual perception by the operator, except as otherwise noted for individual symbols.
4.2 Limitations inherent in some reproduction and display technologies could require increased line
thickness or other minor modifications of symbols. Such modifications are acceptable, provided the symbol
remains unchanged in its basic graphical elements and is easily discernible by the operator.
4.3 Additionally, to improve the appearance and perceptibility of a graphical symbol or to coordinate with
the design of the equipment to which it is applied, it may be necessary to change the line thickness or to round
off the corners of the symbol. The graphical designer is normally free to make such changes, provided that the
essential perceptible characteristics of the symbol are maintained. See IEC 80416-1 and IEC 80416-3.
4.4 For actual use, all symbols shall be reproduced large enough to be easily discernible by the operator.
See IEC 80416-3 for guidelines on the proper sizing of symbols. Symbols shall be used in the orientations
shown in this part of ISO 6405, unless otherwise noted for individual symbols.
4.5 Most symbols are constructed using a building-block approach in which various symbols and symbol
elements are combined in a logical manner to produce a new symbol.
EXAMPLE Symbol 8.4 (engine lubricating oil filter) is a composite of Symbols 6.1 (engine), 6.5 (oil) and 6.11 (filter).
4.6 If a symbol shows a machine or parts of a machine in a side view, a machine moving from left to right in
the symbol area shall be assumed. If a symbol shows a machine or parts of a machine in a top (overhead)
view, a machine moving from bottom to top in the symbol area shall be assumed.
4.7 Symbols on controls and displays shall have a good contrast to their background. A light-coloured
symbol on a dark-coloured background is preferred for most controls. Displays may use either a light-
coloured symbol on a dark-coloured background or a dark-coloured symbol on a light-coloured background,
depending upon which alternative provides the best visual perception. When a symbol image is reversed (for
example black to white or vice versa), this shall be done for the entire symbol.
4.8 Symbols shall be located on, or adjacent to, the control or display that is being identified. Where more
than one symbol is required for a control, the symbols shall be located in relation to the control such that
movement of the control towards the symbol shall effect the function depicted by that symbol.
4.9 Arrows used in symbols shall conform to the requirements of ISO 80416-2, while IEC 80416-1 shall be
consulted for the general principles for creating symbol originals. IEC 80416-3 should be consulted for
guidelines for the application of symbols.
4.10 ISO/IEC registration numbers are shown for symbols in this part of ISO 6405. Registration numbers
below 5000 refer to ISO 7000. Registration numbers above 5000 refer to IEC 60417.
NOTE Symbol originals are approved and registered by ISO/TC 145/SC 3 and published in ISO 7000. In some cases,
modified or application symbols, rather than the original symbols, are standardized in this part of ISO 6405.
4.11 Letters and numerals may be used as symbols. In 9.8 to 9.17, letters and numerals have the meaning
indicated when used in association with transmission gear controls and displays on earth-moving machinery.
The fonts shown in this part of ISO 6405 are not intended to be restrictive: other fonts may be substituted, but
care shall be taken that legibility is maintained.
NOTE Letters and numerals are not registered by ISO/TC 145/SC 3 or published in ISO 7000.
4.12 Symbols in this part of ISO 6405 are presented at 32 % of symbol original size. The grid marks “ ”
denote the corners of the 75 mm square of the graphics grid from IEC 80416-1. The grid marks are not part of
the symbol, but are provided to ensure consistent presentation of all symbol graphics.
2 © ISO 2004 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 6405-1:2004(E)
5 Colour
5.1 When used on illuminated displays, the following colours shall have the meanings indicated:
red: failure or serious malfunction, requires immediate attention;
yellow or amber: outside normal operating limits;
green: normal operating condition.
5.2 In addition, certain colours shall be used for specific functions:
blue: “high beam; main beam” display (see 13.1);
red: “hazard warning” display (see 13.6);
green: “turn signal” display (see 13.10).
5.3 If colour is used on symbols for heating and/or cooling systems, the colour red shall be used to indicate
hot, and the colour blue shall be used to indicate cold.
© ISO 2004 – All rights reserved 3
---------------------- Page: 7 ----------------------
ISO 6405-1:2004(E)
6 Base symbols
Symbol ISO/IEC
Symbol Description/application
number registration number
6.1 Engine; reciprocating internal combustion engine ISO 7000-1156
6.2 Transmission ISO 7000-1166-A
6.3 Hydraulic system ISO 7000-1409
6.4 Brake system ISO 7000-1399
6.5 Oil; fluid ISO 7000-1056
6.6 Water; fluid; coolant ISO 7000-0536
6.7 Intake air ISO 7000-1604
It shall be used only as a symbol element in
combination with other symbols (e.g. engine),
and shall be in outline for all applications.
4 © ISO 2004 – All rights reserved
---------------------- Page: 8 ----------------------
ISO 6405-1:2004(E)
Symbol ISO/IEC
Symbol Description/application
number registration number
6.8 Exhaust gas ISO 7000-1605
It shall be used only as a symbol element in
combination with other symbols (e.g. engine),
and shall be filled in for all applications.
6.9 Pressure ISO 7000-1701
6.10 Level indicator Application of
ISO 7000-0159
6.11 Filter ISO 7000-1369
6.12 Temperature ISO 7000-0034
6.13 Malfunction, general; failure ISO 7000-1603-B
6.14 Start/crank ISO 7000-1365
Normally used on the engine start switch.
© ISO 2004 – All rights reserved 5
---------------------- Page: 9 ----------------------
ISO 6405-1:2004(E)
7 General symbols
Symbol ISO/IEC
Symbol Description/application
number registration number
7.1 On; start Application of
IEC 60417-5007
7.2 Off; stop Application of
IEC 60417-5008
7.3 On and off Application of
IEC 60417-5010
7.4 Plus; increase; positive polarity Application of
IEC 60417-5005
7.5 Minus; decrease; negative polarity Application of
IEC 60417-5006
7.6 Horn ISO 7000-0244
7.7 Lighter ISO 7000-0620
6 © ISO 2004 – All rights reserved
---------------------- Page: 10 ----------------------
ISO 6405-1:2004(E)
Symbol ISO/IEC
Symbol Description/application
number registration number
7.8 Battery charging condition ISO 7000-0247
7.9 Clock; time switch; timer IEC 60417-5184
7.10 Hourmeter; elapsed operating hours ISO 7000-1366
7.11 Seatbelt, lap belt only ISO 7000-1702
7.12 Variability, linear adjustment IEC 60417-5004
7.13 Variability, rotational adjustment ISO 7000-1364
7.14 Volume, empty ISO 7000-1563
© ISO 2004 – All rights reserved 7
---------------------- Page: 11 ----------------------
ISO 6405-1:2004(E)
Symbol ISO/IEC
Symbol Description/application
number registration number
7.15 Volume, half-full ISO 7000-1564
7.16 Volume, full ISO 7000-1565
7.17 Control lever operating direction, dual-direction ISO 7000-1436
Place appropriate symbols at extremes of
directional arrows.
7.18 Control lever operating direction, multiple- ISO 7000-1703
direction
Place appropriate symbols at extremes of
directional arrows.
7.19 Clockwise rotation ISO 7000-0258
7.20 Anti-clockwise rotation ISO 7000-0937
7.21 Grease lubrication point; lubricate with grease; ISO 7000-0787
grease lubrication
8 © ISO 2004 – All rights res
...
NORME ISO
INTERNATIONALE 6405-1
Deuxième édition
2004-11-01
Engins de terrassement — Symboles
pour les commandes de l'opérateur et
autres indicateurs —
Partie 1:
Symboles communs
Earth-moving machinery — Symbols for operator controls and other
displays —
Part 1: Common symbols
Numéro de référence
ISO 6405-1:2004(F)
©
ISO 2004
---------------------- Page: 1 ----------------------
ISO 6405-1:2004(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
© ISO 2004
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.orgPublié en Suisse
ii © ISO 2004 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 6405-1:2004(F)
Sommaire Page
Avant-propos. iv
1 Domaine d'application. 1
2 Références normatives. 1
3 Termes et définitions . 1
4 Généralités. 2
5 Couleur. 3
6 Symboles de base. 4
7 Symboles généraux. 6
8 Symboles relatifs au moteur. 12
9 Symboles relatifs à la transmission. 17
10 Symboles relatifs au système hydraulique . 20
11 Symboles relatifs au freinage . 21
12 Symboles relatifs au carburant . 23
13 Symboles relatifs à l'éclairage. 25
14 Symboles relatifs aux fenêtres et à la visibilité . 28
15 Symboles relatifs aux commandes de la climatisation. 31
16 Symboles relatifs aux sièges. 33
17 Symboles relatifs aux pneumatiques et aux roues . 36
18 Symboles relatifs au système de direction . 37
Bibliographie . 38
© ISO 2004 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 6405-1:2004(F)

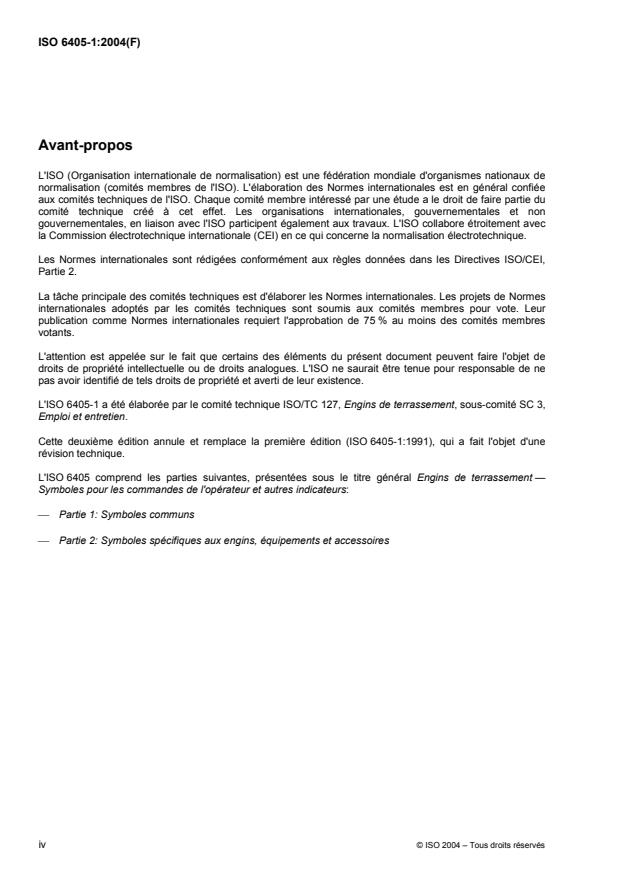

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 6405-1 a été élaborée par le comité technique ISO/TC 127, Engins de terrassement, sous-comité SC 3,
Emploi et entretien.
Cette deuxième édition annule et remplace la première édition (ISO 6405-1:1991), qui a fait l'objet d'une
révision technique.
L'ISO 6405 comprend les parties suivantes, présentées sous le titre général Engins de terrassement —
Symboles pour les commandes de l'opérateur et autres indicateurs:
Partie 1: Symboles communs
Partie 2: Symboles spécifiques aux engins, équipements et accessoires
iv © ISO 2004 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 6405-1:2004(F)
Engins de terrassement — Symboles pour les commandes de
l'opérateur et autres indicateurs —
Partie 1:
Symboles communs
1 Domaine d'application
La présente partie de l'ISO 6405 établit les symboles communs à utiliser sur les commandes de l'opérateur et
autres indicateurs des engins de terrassement tels que définis dans l'ISO 6165. Elle est également applicable
à d'autres types de machines autopropulsées, conçues pour fonctionner hors des routes publiques.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 6165, Engins de terrassement — Principaux types — Vocabulaire
ISO 80416-2, Principes de base pour les symboles graphiques utilisables sur le matériel — Partie 2: Forme et
utilisation des flèches
CEI 80416-1, Principes de base pour les symboles graphiques utilisables sur le matériel — Partie 1: Création
des dessins originaux de symboles
CEI 80416-3, Principes élémentaires pour les symboles graphiques utilisables sur le matériel — Partie 3:
Guide pour l'application des symboles graphiques
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
3.1
symbole
figure visuellement perceptible avec une signification spécifique, utilisée pour transmettre l'information
indépendamment du langage, obtenue par dessin, impression ou autres moyens
© ISO 2004 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 6405-1:2004(F)
4 Généralités
4.1 Les symboles doivent être tels qu'ils sont présentés dans les articles successifs de la présente partie de
l'ISO 6405. Cependant, les symboles sélectionnés qui sont présentés sous forme de contour dans la présente
partie de l'ISO 6405, peuvent être ombrés dans l'utilisation réelle pour la clarté de la reproduction et pour
améliorer la perception visuelle de l'opérateur, à moins que des indications contraires ne soient notifiées pour
des symboles individuels.
4.2 Les restrictions propres aux technologies de reproduction et de représentation peuvent nécessiter un
épaississement du trait ou d'autres modifications mineures des symboles. De telles modifications sont
acceptables si le symbole reste inchangé dans ses éléments graphiques de base et facilement perceptible par
l'opérateur.
4.3 En outre, pour améliorer l'apparence et la perceptibilité d'un symbole graphique ou pour le coordonner
avec la conception du matériel où il sera appliqué, il peut être nécessaire de changer l'épaisseur du trait ou
d'arrondir les angles du symbole. Le dessinateur est normalement libre de faire de tels changements, pourvu
que les caractéristiques perceptibles essentielles du symbole soient conservées. Voir la CEI 80416-1 et la
CEI 80416-3.
4.4 Pour l'utilisation réelle, tout symbole doit être reproduit aussi grand que possible afin d'être facilement
perceptible par l'opérateur. Voir la CEI 80416-3 pour des lignes directrices sur la taille appropriée des
symboles. Les symboles doivent être utilisés dans l'orientation représentée dans la présente partie de
l'ISO 6405, à moins que des indications contraires ne soient notifiées pour des symboles individuels.
4.5 La plupart des symboles sont créés en utilisant une approche de montage globale dans laquelle
différents symboles et éléments de symbole sont combinés d'une manière logique pour produire un nouveau
symbole.
EXEMPLE Le symbole 8.4 (filtre à huile de lubrification du moteur) est composé des symboles 6.1 (moteur), 6.5
(huile) et 6.11 (filtre).
4.6 Si le symbole représente une machine ou des parties d'une machine en vue de côté, la machine doit
être présumée se déplaçant de la gauche vers la droite dans la zone du symbole. Si le symbole représente
une machine ou des parties d'une machine en vue de dessus, la machine doit être présumée se déplaçant de
bas en haut dans la zone du symbole.
4.7 Les symboles sur les commandes et les indicateurs doivent présenter un bon contraste par rapport au
fond. Un symbole de couleur claire sur un fond de couleur sombre est préférable pour la plupart des
commandes. Les indicateurs peuvent utiliser soit un symbole de couleur claire sur un fond de couleur sombre,
soit un symbole de couleur sombre sur un fond de couleur claire, en fonction de l'alternative offrant la
meilleure perception visuelle. Lorsqu'une image de symbole est inversée (par exemple noir pour blanc et vice
versa), cela doit être réalisé sur l'ensemble du symbole.
4.8 Les symboles doivent être situés sur ou à côté des commandes ou des indicateurs qu'ils identifient.
Lorsque plus d'un symbole est nécessaire pour une commande, les symboles doivent être situés, par rapport
à la commande, de manière que le mouvement de la commande vers le symbole produise l'action décrite par
ce symbole.
4.9 Les flèches utilisées dans les symboles doivent être conformes aux exigences de l'ISO 80416-2. La
CEI 80416-1 doit être consultée pour les principes généraux de création des originaux de symboles. Il
convient de consulter la CEI 80416-3 pour les lignes directrices sur l'utilisation des symboles.
4.10 Les numéros d'enregistrement ISO/CEI des symboles sont précisés dans la présente partie de
l'ISO 6405. Les numéros d'enregistrement inférieurs à 5000 sont ceux de l'ISO 7000. Les numéros
d'enregistrement supérieurs à 5000 sont ceux de la CEI 60417.
NOTE Les originaux de symboles sont approuvés et enregistrés par l'ISO/TC 145/SC 3 et publiés dans l'ISO 7000.
Dans quelques cas, plutôt que des originaux de symboles, des symboles modifiés ou relatifs à l'utilisation sont normalisés
dans la présente partie de l'ISO 6405.
2 © ISO 2004 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 6405-1:2004(F)
4.11 Les lettres et les chiffres peuvent être utilisés comme symboles. Dans les symboles 9.8 à 9.17, les
lettres et les chiffres ont la signification indiquée quand ils sont utilisés en association avec les commandes et
les indicateurs de transmission sur les engins de terrassement. Les polices de caractères représentées dans
la présente partie de l'ISO 6405 ne sont pas supposées être restrictives: d'autres polices de caractères
peuvent être utilisées, mais on doit s'assurer que la lisibilité est conservée.
NOTE Les lettres et les chiffres ne sont pas enregistrés par l'ISO/TC 145/SC 3 ni publiés dans l'ISO 7000.
4.12 Les symboles représentés dans la présente partie de l'ISO 6405 sont réduits à 32 % de la grandeur
originale du symbole. Les repères « » de la grille marquent les angles du carré de 75 mm de côté de la
grille de base de la CEI 80416-1. Ces repères ne font pas partie du symbole mais sont représentés pour
assurer une présentation uniforme de tous les symboles graphiques.
5 Couleur
5.1 Lorsqu'elles sont utilisées sur des indicateurs lumineux, les couleurs suivantes doivent avoir comme
signification:
rouge: défaut ou sérieux dysfonctionnement; exige une attention immédiate;
jaune ou ambre: en dehors des limites normales de fonctionnement;
vert: conditions normales de fonctionnement.
5.2 En outre, certaines couleurs doivent être utilisées pour des fonctions spécifiques:
bleu: indicateur de «feux de route» (voir 13.1);
rouge: indicateur de «signal de détresse» (voir 13.6);
vert: voyant «d'indicateur de direction» (voir 13.10).
5.3 Si des couleurs sont utilisées sur des symboles pour les systèmes de chauffage et/ou de
refroidissement, la couleur rouge doit être utilisée pour indiquer le chaud et la couleur bleue doit être utilisée
pour indiquer le froid.
© ISO 2004 – Tous droits réservés 3
---------------------- Page: 7 ----------------------
ISO 6405-1:2004(F)
6 Symboles de base
Numéro
Numéro du
Symbole Description/application d'enregistrement
symbole
ISO/CEI
6.1 Moteur; moteur alternatif à combustion interne ISO 7000-1156
6.2 Transmission ISO 7000-1166-A
6.3 Système hydraulique ISO 7000-1409
6.4 Dispositif de freinage ISO 7000-1399
6.5 Huile; fluide ISO 7000-1056
6.6 Eau; fluide; liquide de refroidissement ISO 7000-0536
6.7 Air d'admission ISO 7000-1604
Doit être utilisé comme élément de symbole
uniquement en combinaison avec d'autres
symboles (par exemple moteur). Doit rester évidé
dans toutes les applications.
4 © ISO 2004 – Tous droits réservés
---------------------- Page: 8 ----------------------
ISO 6405-1:2004(F)
Numéro
Numéro du
Symbole Description/application d'enregistrement
symbole
ISO/CEI
6.8 Gaz d'échappement ISO 7000-1605
Doit être utilisé comme élément de symbole
uniquement en combinaison avec d'autres
symboles (par exemple moteur). Doit être ombré
dans toutes les applications.
6.9 Pression ISO 7000-1701
6.10 Indicateur de niveau Application de
l'ISO 7000-0159
6.11 Filtre ISO 7000-1369
6.12 Température ISO 7000-0034
6.13 Avarie; dysfonctionnement général ISO 7000-1603-B
6.14 Contacteur, mécanisme de démarrage ISO 7000-1365
Utilisé, en principe, sur l'interrupteur de
démarrage.
© ISO 2004 – Tous droits réservés 5
---------------------- Page: 9 ----------------------
ISO 6405-1:2004(F)
7 Symboles généraux
Numéro
Numéro du
Symbole Description/application d'enregistrement
symbole
ISO/CEI
7.1 Marche; mise sous tension Application de la
CEI 60417-5007
7.2 Arrêt; mise hors tension Application de la
CEI 60417-5008
7.3 Marche et arrêt Application de la
CEI 60417-5010
7.4 Plus; augmentation; polarité positive Application de la
CEI 60417-5005
7.5 Moins; diminution; polarité négative Application de la
CEI 60417-5006
7.6 Avertisseur sonore ISO 7000-0244
7.7 Allume-cigares ISO 7000-0620
6 © ISO 2004 – Tous droits réservés
---------------------- Page: 10 ----------------------
ISO 6405-1:2004(F)
Numéro
Numéro du
Symbole Description/application d'enregistrement
symbole
ISO/CEI
7.8 Condition de charge de la batterie ISO 7000-0247
7.9 Horloge; commutateur horaire; minuterie CEI 60417-5184
7.10 Compteur d'heures; heures de fonctionnement ISO 7000-1366
écoulées
7.11 Ceinture de sécurité, ceinture abdominale ISO 7000-1702
uniquement
7.12 Variation, réglage continu linéaire CEI 60417-5004
7.13 Variation, réglage continu en rotation ISO 7000-1364
7.14 Volume vide ISO 7000-1563
© ISO 2004 – Tous droits réservés 7
---------------------- Page: 11 ----------------------
ISO 6405-1:2004(F)
Numéro
Numéro du
Symbole Description/application d'enregistrement
symbole
ISO/CEI
7.15 Volume à moitié plein ISO 7000-1564
7.16 Volume plein ISO 7000-1565
7.17 Direction de fonctionnement du levier de ISO 7000-1436
commande: direction double
Placer les symboles appropriés aux extrémités
des flèches.
7.18 Direction de fonctionnement du levier de ISO 7000-1703
commande: direction multiple
Placer les symboles appropriés aux extrémités
des flèches.
7.19 Rotation dans le sens des aiguilles d'une montre ISO 7000-0258
7.20 Rotation dans le sens inverse des aiguilles d'une ISO 7000-0937
montre
7.21 Point de lubrification en graisse; lubrifier avec de ISO 7000-0787
la graisse; lubrification graisseuse
8 © ISO 2004 – Tous droits réservés
---------------------- Page: 12 ----------------------
ISO 6405-1:2004(F)
Numéro
Numéro du
Symbole Description/
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
