ISO 22970:2019
(Main)Paints and varnishes — Test method for evaluation of adhesion of elastic adhesives on coatings by peel test, peel strength test and tensile lap-shear strength test with additional stress by condensation test or cataplasm storage
Paints and varnishes — Test method for evaluation of adhesion of elastic adhesives on coatings by peel test, peel strength test and tensile lap-shear strength test with additional stress by condensation test or cataplasm storage
This document specifies three methods for testing the peel adhesion, peel strength and tensile lap-shear strength in order to evaluate the adhesive bond as well as the type, location and structure of failures of elastic adhesives on coatings. These methods are used, for example, for testing the assembly with respect to the bond of panes or built-on parts, such as plastic covers, spoilers, instrument panel covers, headlights, with coatings for automobile construction. The two methods of climatic exposure of specimens described herein are the condensation test and cataplasm storage. This document does not specify requirements for adhesives and coatings. NOTE The peel strength test (method B) for rigid car body construction adhesives is described in ISO 8510‑2. The tensile lap-shear strength test (method C) for rigid car body construction adhesives is described in EN 1465. Testing of rigid car body construction adhesives is generally conducted on small joint thicknesses, i.e.
Peintures et vernis — Évaluation de l'adhérence des adhésifs élastiques sur les produits de peinture par examen de l'adhérence au pelage, de la résistance au pelage et de la résistance au cisaillement en traction en combinaison avec une exposition à la condensation ou au cataplasme
Le présent document spécifie trois méthodes d'essai déterminant l'adhérence au pelage, la résistance au pelage et la résistance au cisaillement en traction afin d'évaluer l'assemblage collé ainsi que le type, l'emplacement et la structure des ruptures des adhésifs élastiques sur des produits de peinture. Ces méthodes d'essai sont utilisées, notamment, pour évaluer l'assemblage au niveau de la liaison de panneaux ou de parties intégrées, telles que caches plastiques, déflecteurs, caches de tableau de bord, feux avant, revêtus de produits de peinture pour la construction automobile. Les deux méthodes d'exposition climatique des éprouvettes décrites dans le présent document sont l'essai de condensation et la méthode dite du cataplasme. Le présent document ne spécifie aucune exigence pour les adhésifs et les revêtements en produits de peinture. NOTE L'essai de résistance au pelage (méthode B) pour les adhésifs sur rigide (carrosserie automobile) est décrit dans l'ISO 8510‑2. L'essai de résistance au cisaillement en traction (méthode C) pour les adhésifs sur rigide (carrosserie automobile) est décrit dans l'EN 1465. Les essais des adhésifs sur rigide pour la carrosserie automobile sont généralement réalisés sur des épaisseurs de joint fines
General Information
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 22970
First edition
2019-05
Paints and varnishes — Test method
for evaluation of adhesion of elastic
adhesives on coatings by peel test,
peel strength test and tensile lap-
shear strength test with additional
stress by condensation test or
cataplasm storage

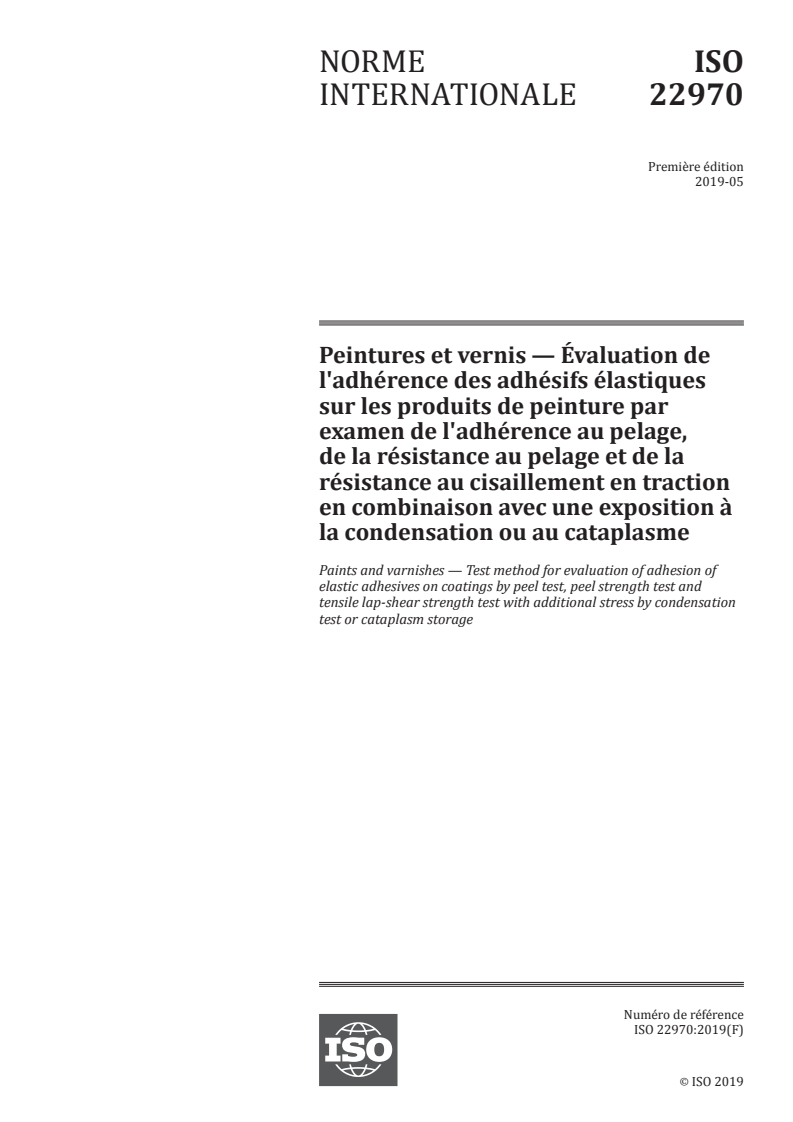

Peintures et vernis — Évaluation de l'adhérence des adhésifs
élastiques sur les produits de peinture en examinant l'adhérence, la
résistance au pelage et la résistance à la traction et le cisaillement
en combinaison avec l'exposition à l'eau de condensation ou au
cataplasme
Reference number
©
ISO 2019
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved

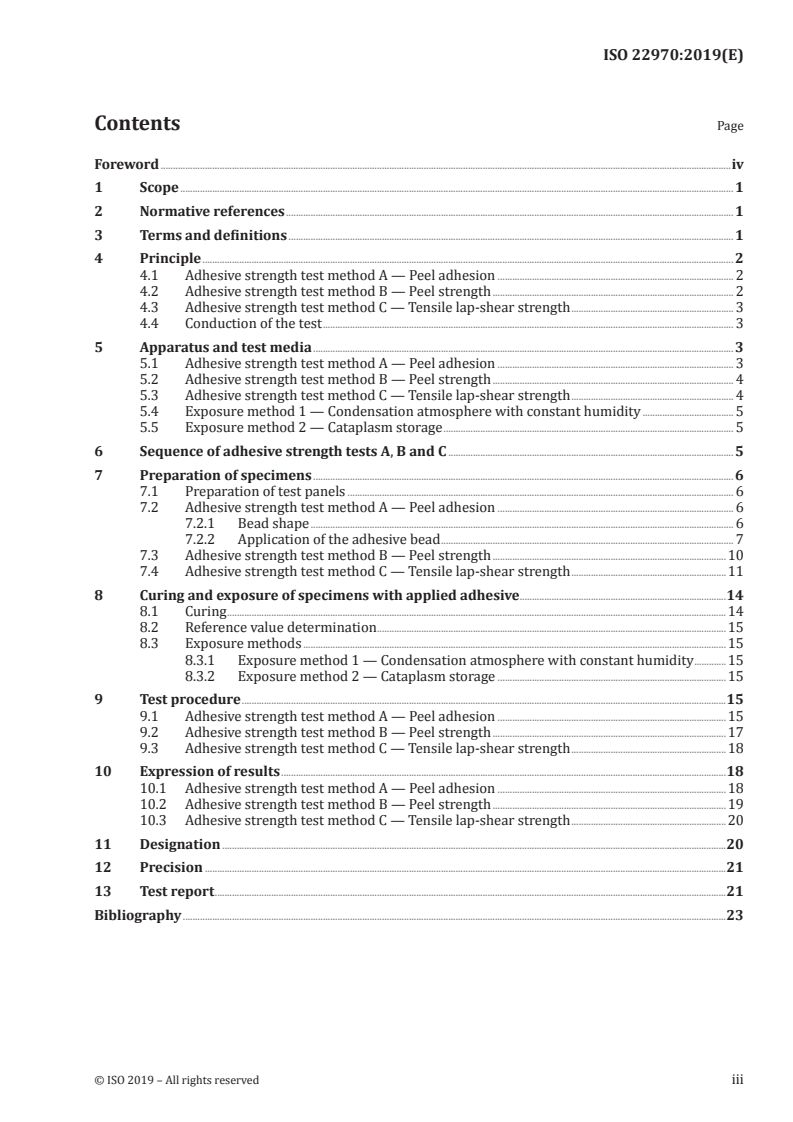

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle . 2
4.1 Adhesive strength test method A — Peel adhesion . 2
4.2 Adhesive strength test method B — Peel strength . 2
4.3 Adhesive strength test method C — Tensile lap-shear strength . 3
4.4 Conduction of the test . 3
5 Apparatus and test media . 3
5.1 Adhesive strength test method A — Peel adhesion . 3
5.2 Adhesive strength test method B — Peel strength . 4
5.3 Adhesive strength test method C — Tensile lap-shear strength . 4
5.4 Exposure method 1 — Condensation atmosphere with constant humidity . 5
5.5 Exposure method 2 — Cataplasm storage . 5
6 Sequence of adhesive strength tests A, B and C . 5
7 Preparation of specimens . 6
7.1 Preparation of test panels . 6
7.2 Adhesive strength test method A — Peel adhesion . 6
7.2.1 Bead shape . 6
7.2.2 Application of the adhesive bead . 7
7.3 Adhesive strength test method B — Peel strength .10
7.4 Adhesive strength test method C — Tensile lap-shear strength .11
8 Curing and exposure of specimens with applied adhesive .14
8.1 Curing .14
8.2 Reference value determination .15
8.3 Exposure methods .15
8.3.1 Exposure method 1 — Condensation atmosphere with constant humidity .15
8.3.2 Exposure method 2 — Cataplasm storage .15
9 Test procedure .15
9.1 Adhesive strength test method A — Peel adhesion .15
9.2 Adhesive strength test method B — Peel strength .17
9.3 Adhesive strength test method C — Tensile lap-shear strength .18
10 Expression of results .18
10.1 Adhesive strength test method A — Peel adhesion .18
10.2 Adhesive strength test method B — Peel strength .19
10.3 Adhesive strength test method C — Tensile lap-shear strength .20
11 Designation .20
12 Precision .21
13 Test report .21
Bibliography .23

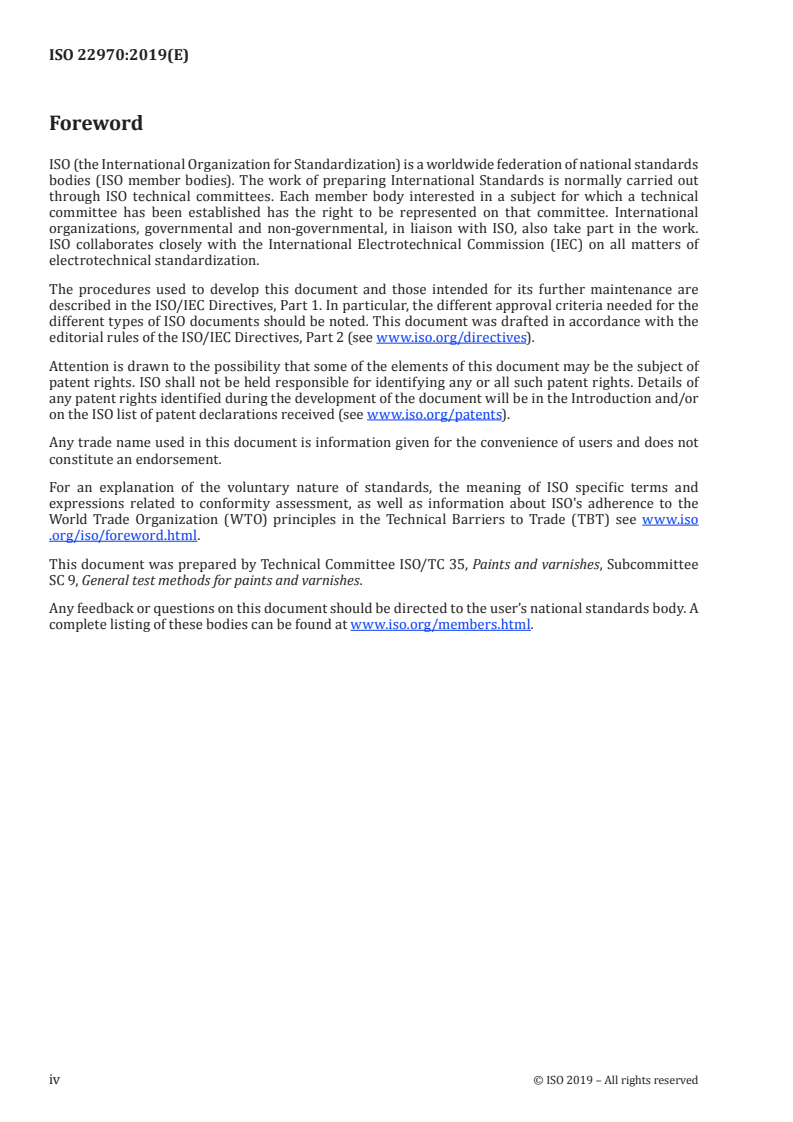

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso
.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 35, Paints and varnishes, Subcommittee
SC 9, General test methods for paints and varnishes.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2019 – All rights reserved
INTERNATIONAL STANDARD ISO 22970:2019(E)
Paints and varnishes — Test method for evaluation of
adhesion of elastic adhesives on coatings by peel test,
peel strength test and tensile lap-shear strength test with
additional stress by condensation test or cataplasm storage
1 Scope
This document specifies three methods for testing the peel adhesion, peel strength and tensile lap-
shear strength in order to evaluate the adhesive bond as well as the type, location and structure of
failures of elastic adhesives on coatings. These methods are used, for example, for testing the assembly
with respect to the bond of panes or built-on parts, such as plastic covers, spoilers, instrument panel
covers, headlights, with coatings for automobile construction. The two methods of climatic exposure of
specimens described herein are the condensation test and cataplasm storage.
This document does not specify requirements for adhesives and coatings.
NOTE The peel strength test (method B) for rigid car body construction adhesives is described in ISO 8510-2.
The tensile lap-shear strength test (method C) for rigid car body construction adhesives is described in EN 1465.
Testing of rigid car body construction adhesives is generally conducted on small joint thicknesses, i.e. <1 mm.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 3270, Paints and varnishes and their raw materials — Temperatures and humidities for conditioning
and testing
ISO 4618, Paints and varnishes — Terms and definitions
ISO 6270-2, Paints and varnishes — Determination of resistance to humidity — Part 2: Condensation (in-
cabinet exposure with heated water reservoir)
ISO 10365, Adhesives — Designation of main failure patterns
ISO 17872, Paints and varnishes — Guidelines for the introduction of scribe marks through coatings on
metallic panels for corrosion testing
DIN 55997, Solvents for paints and varnishes — Deionized water — Requirements and methods of test
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 4618 and the following apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
3.1
adhesive
non-metallic substance capable of joining materials by surface bonding (adhesion), where the bond
possessing adequate internal strength for force transmission
3.2
adherend
body that is, or is intended to be, held to another body
Note 1 to entry: “Adherend” is a narrower term than “substrate”.
[SOURCE: ISO 472:2013, 2.13]
3.3
tensile lap-shear strength
stressing in shear of an overlap specimen between rigid adherends (3.2) by applying to the adherends a
tensile force which is parallel to the bond area and to the major axis of the specimen
3.4
cohesion failure
cohesive failure
failure of an adhesive bond within the body of the adhesive (3.1), i.e. not at the interface
[SOURCE: ISO 472:2013, 2.159]
3.5
adhesion failure
adhesive failure
failure of an adhesive bond in such a way that the separation appears to be at the adhesive/adherend
interface
[SOURCE: ISO 472:2013, 2.30]
4 Principle
4.1 Adhesive strength test method A — Peel adhesion
It describes the peel adhesion test of adhesives on coatings. This method is suitable where a qualitative,
i.e. visual, evaluation of an adhesive’s behaviour is sufficient or when testing large and voluminous parts.
The adhesi
...
